1. 简介
4
1. 简介
1.1 用途
本手册提供 LG-KT878 手机的维修、检验、产品介绍和功能下载所需要的信息。
1.2 法规信息
A. 安全性
话费欺诈或者未经授权的人（如公司员工、代理人、承包人以外的个人）非法使用您的电信
系统，就会导致额外的电信服务费用支出。系统的安全由用户自行负责。针对有可能出现的
与您的电信系统有关的话费欺诈风险，系统用户应自己负责对设备进行编程和配置，以避免
他人的非法使用。制造商不负责担保本产品不受上述情况的影响，但可以防止通过公共载波
连接的电信服务设施进行的非法使用。对于这样的非法使用所带来的后果，制造商概不负责。
B. 对网络的影响
如果电话公司认定这款向消费者提供的设备出现问题，并有可能给电话通信网络造成影响或
导致服务的中断，应当立即停止向其提供电话服务，直到对其进行维修。在维修工作没有完
成之前，电话公司可以暂时中断服务。
C. 变更服务
当地电话公司有可能对其通信设施或方式进行改动，如果预计这样的改动会给该型手机的使
用或其与网络的兼容性带来影响，电话公司应提前以书面的形式通知用户，使用户能够采取
适当的措施来保持电话服务的畅通。
D. 维修规定
本型号的维修必须由制造商或其授权的代理商来进行。除在本手册中明确指出的内容外，用
户自己不得对其进行任何改动和/或修理。因此要注意的是，用户自己的改动或修理有可能导
致本设备的使用章程发生变化，并有可能让剩余的保修期作废。
E. 无线电辐射注意事项
本型号手机完全符合当地监管部门关于电波辐射及无线电频率散射方面的有关规定。您将有
可能按照这些机构的要求向末端用户提供这方面的信息。
F. 照片
本手册中的照片仅用于对产品做说明，您实际看到的硬件产品看上去有可能稍有不同。
G. 电磁波干扰与衰减
本型号手机有可能给敏感的实验室设备如医疗设备等带来干扰。来自劣质发动机或电动机的
干扰有可能引起设备故障。

1. 简介
5
H. 静电敏感型设备
注 意
主板上包含静电敏感型设备（ESD）并带有这样的明显标记 ，以下是操作 ESD 时应注意
的事项：
·操作人员应将自己与地线连接，方法是在更换系统主板时在手腕上缠上导线。
·在对系统主板进行维修时，应在地板上铺上同样接地的抗静电地毯。
·使用适当的、连有地线的电烙铁。
·在敏感部件被使用之前让它们留在包装盒内。
·在向厂家退回系统主板或电可擦可编程只读存储器（EEPROM）时，要使用特定的防护包装。
1.3 缩写词
为了方便起见，本手册使用了下列缩写词。
APC 自动功率控制
BB 基带
BER 比特误码率
CC-CV 恒流恒压转换
CLA 车载适配器
DAC 数模转换器
DCS 数字式通信系统
dBm 相对于每一毫瓦的分贝数
DSP 数字信号处理
EEPROM 电子可擦写可编程只读存储器
EL 电致发光
ESD 静电释放
FPCB 柔韧性印刷电路板
GMSK 最小高斯滤波移频键控
GPIB 通用接口总线
GPRS 通用分组无限业务
GSM 全球移动电信系统
IPUI 国际袖珍用户身份
IF 中频
LCD 液晶显示屏
LDO 低压降稳压器
LED 发光二极管
LGE LG 电子
OPLL 光学锁相环路
PAM 功率放大模块
PCB 印刷电路板

1. 简介
6
PGA 可编程增益放大器
PLL 锁相环路
PSTN 公共交换机电话网络
RF 射频
RLR 接收响度评定值
RMS 均方根
RTC 实时时钟
SAW 声表面波
SIM 用户身份识别模块
SLR 发送响度评定值
SRAM 静态随机存取存储器
STMR 侧音掩蔽评定值
TA 旅行适配器
TD-SCDMA 时分同步码分多址接入技术
TDD 时分双工
TDMA 时分多址
UART 通用异步收发器
VCO 压控振荡器
VCTCXO 温度补偿压控振荡器
WAP 无线应用协议
AP 应用处理器
CP 协处理器

2．性能
- 7 -
2. 性能
2.1 硬件性能
项目 特性 说明
标准电池
锂离子电池：3.7V / 1300mAh
尺寸：54.7（W）*105.3（H）*15.3（T）mm
重量：109g(含电池)
待机电流
GSM
·在最低耗电环境下（例如，寻户周期：9），
待机电流在 5mA 以下
TD-SCDMA
·Cell power -90dBm，待机电流 4mA 以下
通话时间
GSM
·3 小时以上（GSM 发射等级为 5，即 33dBm）
TD-SCDMA
·4.5 小时以上（TD-SCDMA 最大功率发射，Class 2）
待机时间
GSM
·200 小时以上（寻户周期：9，RSSI：-85dBm）
TD-SCDMA
·200 小时以上（Cell power -90dBm）
充电时间 4 小时以内（1300mAh）
接收灵敏度
GSM RX
·GSM 900：-106 dBm
·DCS 1800：-106 dBm
·PCS 1900：-106 dBm
TD-SCDMA RX
·-108dBm/1.28MHz BER<0.001
发射输出功率
GSM TX
·GSM 900：32.1 dBm Class4 (GSM- 900)
·DCS 1800：29.1 dBm Class1 (DCS-1800)
·PCS 1900：29.1 dBm Class1 (PCS-1900)
TD-SCDMA TX
·TX Output Power：Class 2 24dBm
GPRS 兼容性 12 级(EGPRS)
SIM 卡类型 小型 3V
显示 TFT 800 * 480 像素 262K 色 白色背光
状态指示器
主键盘：发送键、导航确认键、结束键
触摸屏
侧键：音量上/下键、照相键、开机/锁定键

2．性能
- 8 -
项目 特性 说明
天线 内置 （TD/GSM/DCS/PCS 合一）
耳机插孔 有 18pin
PC 同步 有
语音编码 FR, EFR, HR, AMR
数据与传真 支持
振动器 有
高响度喇叭 无
录像功能 有
录音功能 有
扬声器/接收器 有
旅行适配器 有 USB 类型
MIDI 64 和弦
摄像头 两个：1. 主摄像头
2. 可视电话摄像头
5 Mega Pixel
0.3 Mega Pixel
MP3/AAC 支持
选购件
Ear-Microphone
T-Flash Card
Data Cable

2．性能
- 9 -
2.2 技术规格
2.2.1 GSM 技术规格
项目 说明 规格
1 频率波段
GSM
·TX：890 + n * 0.2 MHz
·RX：935 + n * 0.2 MHz (n = 0~124)
EGSM
·TX：890 + (n-1024) * 0.2 MHz
·RX：935 + (n-1024) * 0.2 MHz (n = 975~1024)
DCS
·TX：1710 + (n-512) * 0.2 MHz
·RX：1805 + (n-512) * 0.2 MHz (n = 512~885)
PCS
·TX：1850 + (n-512) * 0.2 MHz
·RX：1930 + (n-512) * 0.2 MHz (n = 512~810)
2 相位误差 RMS < 5°
峰值 < 20°
3 频率误差 < 0.1 ppm
GSM / EGSM
级别 功率 容限 级别 功率 容限
5 33 dBm ±2dB 13 17 dBm ±3dB
6 31 dBm ±3dB 14 15 dBm ±3dB
7 29 dBm ±3dB 15 13 dBm ±3dB
8 27 dBm ±3dB 16 11 dBm ±5dB
9 25 dBm ±3dB 17 9 dBm ±5dB
10 23 dBm ±3dB 18 7 dBm ±5dB
11 21 dBm ±3dB 19 5 dBm ±5dB
12 19 dBm ±3dB
DCS/PCS
级别 功率 容限 级别 功率 容限
0 30 dBm ±2dB 8 14 dBm ±3dB
1 28 dBm ±3dB 9 12 dBm ±4dB
2 26 dBm ±3dB 10 10 dBm ±4dB
3 24 dBm ±3dB 11 8 dBm ±4dB
4 22 dBm ±3dB 12 6 dBm ±4dB
5 20 dBm ±3dB 13 4 dBm ±4dB
6 18 dBm ±3dB 14 2 dBm ±5dB
4 功率级别
7 16 dBm ±3dB 15 0 dBm ±5dB

2．性能
- 10 -
项目 说明 规格
GSM / EGSM
来自载波的偏移量
Max. dBc
100 + 0.5
200 - 30
250 - 33
400 - 60
600 ~ 1,200 - 60
1,200 ~ 1,800 - 60
1,800 ~ 3,000 - 63
3,000 ~ 6,000 - 65
6,000 - 71
DCS/PCS
来自载波的偏移量
Max. dBc
100 + 0.5
200 - 30
250 - 33
400 - 60
600 ~ 1,200 - 60
1,200 ~ 1,800 - 60
1,800 ~ 3,000 - 65
3,000 ~ 6,000 - 65
5 输出调制频谱
6,000 - 73
GSM / EGSM
来自载波的偏移量
Max. dBm
400 - 19
600 - 21
1,200 - 21
1,800 - 24
DCS/PCS
来自载波的偏移量
Max. dBm
400 - 22
600 - 24
1,200 - 24
6 输出开关频谱
1,800 - 27

2．性能
- 11 -
项目 说明 规格
7 乱真发射 导电性，发射状况
8 比特误码率
GSM / EGSM
·BER（II 级）< 2.439% @ -102dBm
DCS/PCS
·BER（II 级）< 2.439% @ -100dBm
9 接收水平指示精确度 ± 3 dB
10 SLR 8 ± 3 dB
频率（Hz） 最大（dB） 最小（dB）
100 - 12 -
200 0 -
300 0 - 12
1,000 0 - 6
2,000 4 - 6
3,000 4 - 6
3,400 4 - 9
11 发送灵敏度/
频率响应
4,000 0 -
12 RLR 2 ± 3 dB
频率（Hz） 最大（dB） 最小（dB）
100 - 12 -
200 0 -
300 2 - 7
500 * - 5
1,000 0 - 5
3,000 2 - 5
3,400 2 - 5
4,000 2 - 10
13 接收灵敏度/
频率响应
指的是在空虚范围内采用300Hz直接连线所达到的最大水平
14 STMR 13 ± 5 dB
15 稳定性裕度 > 6 dB
dB ~ ARL（dB） 电平率（dB）
- 35 17.5
- 30 22.5
- 20 30.7
- 10 33.3
0 33.7
7 31.7
16 失真
10 25.5

2．性能
- 12 -
项目 说明 规格
17 侧音失真 三阶失真 < 10%
18 系统频率容限
（13MHz） ≤ 2.5 ppm
19 32.768kHz 容限 ≤ 30 ppm
20 领声音量
在下列情况下，至少65分贝：
1. 振铃音设置为开
2. 测试距离为50厘米
21 充电电流 快速充电：500 ± 15 mA
天线格数 功率
4 - 90 dBm 以上
3 - 91 dBm ~ - 95 dBm
2 - 96 dBm ~ - 100 dBm
1 - 101 dBm ~ - 105 dBm
22 天线指示
0 - 105 dBm 以下
电池格数 电量
4 75% 以上
3 75% ~ 50%
2 50%~ 25%
1 25%~ 10%
23 电池指示
0 10% 以下
10% 电量（通话）
24 低压警告 10% 电量（待机）
25 强行关机电压 5% 电量
26 电池类型
锂离子电池
标准电压 = 3.7 V
电池满容电压 = 4.2 V
容量：1300 mAh
27 旅行充电器
开关充电器
输入：100 ~ 240 V，50/60 Hz
输出：5.0 V，500 mA

2．性能
- 13 -
2.2.2 TD-SCDMA 技术规格
项目 说明 条件 规格
1 频率波段 TD-SCDMA
·TX/RX 2010-2025MHz（1.6M 带宽）
Power Class 1 +30 dBm (+1dB/-3dB)
Power Class 2 +24 dBm (+1dB/-3dB)
Power Class 3 +21 dBm (+1dB/-3dB)
2 最大输出功率
Power Class 4 +10 dBm (+1dB/-3dB)
3 最小输出功率 < -49 dBm
4 发射关闭功率 < -65 dBm
5 频率误差 0.1 ppm
6 占用带宽 1.6 M
7 矢量幅度误差 < 17.5%
8 频谱辐射模板 Mask In
UE-channel ± 1.6 MHz 33 dB
9 邻道泄漏抑制比 UE-Channel ± 3.2 MHz 43 dB
10 峰值码域误差 < -21 dB
Normal conditions ±9 dB
11 开环功控 Extreme conditions ±12 dB
Lower +0.5 dB/ -0.5 dB
1dB Step Upper +1.5 dB/ -1.5 dB
Lower +1 dB/ -1 dB
2dB Step Upper +3 dB/ -3 dB
Lower +1.5 dB/ -1.5 dB
12 闭环功控
3dB Step Upper +4.5 dB/ -4.5 dB
or
I
DPCH_EcΣ 0 dB
13 参考灵敏度电平
or
I
ˆ -108 dBm
/1.28MHz
BER<0.001
or
I
DPCH_EcΣ -7 dB
14 最大输入电平
or
I
ˆ -25 dBm
/1.28MHz
BER<0.001
天线格数 功率
4 - 90 dBm 以上
3 - 91 dBm ~ - 96 dBm
2 - 107 dBm ~ - 102 dBm
1 - 103 dBm ~ - 108 dBm
15 天线指示
0 - 108 dBm 以下

3. 技术综述
- 14 -
3. 技术综述
3.1 射频部分
3.1.1 射频框图
图 3-1 射频部分框图
3.1.2 TD-SCDMA 射频部分
3.1.2.1 概述
TD 射频分为发射部分，接收部分和天线开关三个部分。
TD 发射部分包括一个发射调制和频率合成模块(AD6541)，一个支持高功率模式和高效率的低
功率模式的功放(SKY77161)，一个 SAW 滤波器（SAFEH2G01FL0F00），一个隔离器(QTBMT2)和
一个抑制谐波的低通滤波器(LFL152G01TC1A271)。接收部分包括一个 SAW 滤波器
（SAFEH2G01FL0F00）和一个直接转换频率的和频率合成的(AD6547)。它可以将 TD-SCDMA 信
号从高频信号转换成摸拟 IQ 信号。
TD 的天线开关与 GSM 共用, 控制逻辑如表 3-1 所示：
模式 VCONT1 VCONT2 VCONT3 VDD
TD TX L L H H
TD RX L L L H
表 3-1 天线开关控制逻辑
3.1.2.2 接收（AD6547，U201）
AD6547 是一个单片集成接收芯片，专为 3G 移动手机而设计的，包括 3G 标准的双路频分（FDD）
和时分（TDD），这个设计提供高性能，低功耗和小尺寸。

3. 技术综述
- 15 -
AD6547 利用直接转换技术来使外部的增加的器件降到最小。他包括一个高动态范围、差分输
入器、低噪放大器（LNA）这可以通过正交混频器来完成从射频信号直接转换成基带信号。
Serial Interface
LDO
Reg1 LDO Reg2
Integer Synth
(400KHz Step)
AD6547
Gain
Serial
Interface
Speed
Up
VSUP5
VSUP4
Ser_Data
VCO CNTL
Vref
LO VCO
Supply
I
IB
Q
QB
TSIG
VCO_OP
CHP_CLK
CHP_CP
REF_OP
VCTCXO
SYN_CP
PLL
Lop Filter
FLK
VCO_CNTL
Ser_Data
SDATA1
SCLK1
SEN1
VDD
VSUP3
(2.75v)
VBAT
VLDO1
To
VSUP1,2,4,5,7,8,9
VSUP10
LO VCO
Supply
DC Offset
Correction
DC Offset
Correction
Clock
Generation
/2
VSUP9
LNA_CM
LNA_IPB
LNA_IP
FDD:Interstage Filter
TDD:Simple Matching Network
LNA_OPB
LNA_OP
MIXIPB
MIXIP
VDD
VRef
VDD Alternate Digital
Gain Cntrol
S
E
N
G
S
C
L
K
G
S
D
A
T
A
G
V
S
U
P
1
V
S
U
P
2
V
S
U
P
7
V
S
U
P
8
图 3-2 接收机部分原理框图
（1）低噪放大（LNA）
LNA 有差分输入和输出允许用在平衡级间带通滤波在放大器和混频器之间，LNA 的功率增益是
典型的 15dB，但可以通过 18dB 左右的串口。
（2）积分混频器
积分混频器有一个平衡输入改善 IM2 的性能，减少 LO 耦合和动态 DC 基带偏移。一个平衡输
入接口允许混合器直接接一个平衡的声表滤波器。混频器的输出连接内部的 IQ 基带放大和滤
波。混频器的典型电压增益是 14dB。
（3）基带放大与信道滤波
基带增益的典型值是 79dB，总最大增益是 107dB，包括积分混频和 LNA。基带放大增益中，可
编程增益为 1dB，所以基带放大增益等于 78dB。
（4）增益控制
LNA 和 BB 增益能通过三线串口控制。
（5）基带滤波校准

3. 技术综述
- 16 -
滤波截至频率是自动校准，他的调整范围是校准之前截至频率的+28%~-32%，充分为公差作了
补偿。
（6）直流偏置补偿
整个系统的大部分增益分配给模拟基带功能，直流偏置补偿是在直接转换方案的内在部分里。
直流偏置分为下面两种：静态或慢性变量，时间变量。
（7）开关电容高通滤波器
交换电容滤波器是使用移除运行直流偏置补偿后残余的直流偏置量。直流偏置补偿或基带增
益设置调整的操作都能提高目前输入到开关电容滤波器的直流偏置。
（8）频率合成器与 LO 通道
AD6547 利用 N 整数合成器来操作两次频率，得到需求的接收信号频率。合成器的输出是分为
两路提供给下变频混频器的本振。合成器支持 16MHz，19.2MHz，26MHz 的参考晶振。
（9）时钟发生器
AD6547 支持使用 16MHz，19.2MHz 和 26MHz 的 VCXO。时钟发生电路全部提供一个时钟衰减器
为驱动附加设计和与芯片合并的 19.2MHz 锁相环电路给数字基带处理芯片提供需要的典型的
输出时钟。无论如何使用 AD6547 的功能，必须使用 26MHz 的 VCXO。
3.1.2.3 发射（AD6541，U203）
AD6541 是专为 TD-SCDMA 手机设计的单片集成发射芯片，这个设计提供高性能，低功耗和小
外形等因素。AD6541 把基带 I/Q 信号上变频转换成调制的射频信号，使其频率转换为 TD-SCDMA
频段范围内的 2010~2025MHz。AD6541 信号链的增益能非常精确的控制在 82dB 范围，其增益
可通过模拟电压或通过数字程序的串行接口来调整。

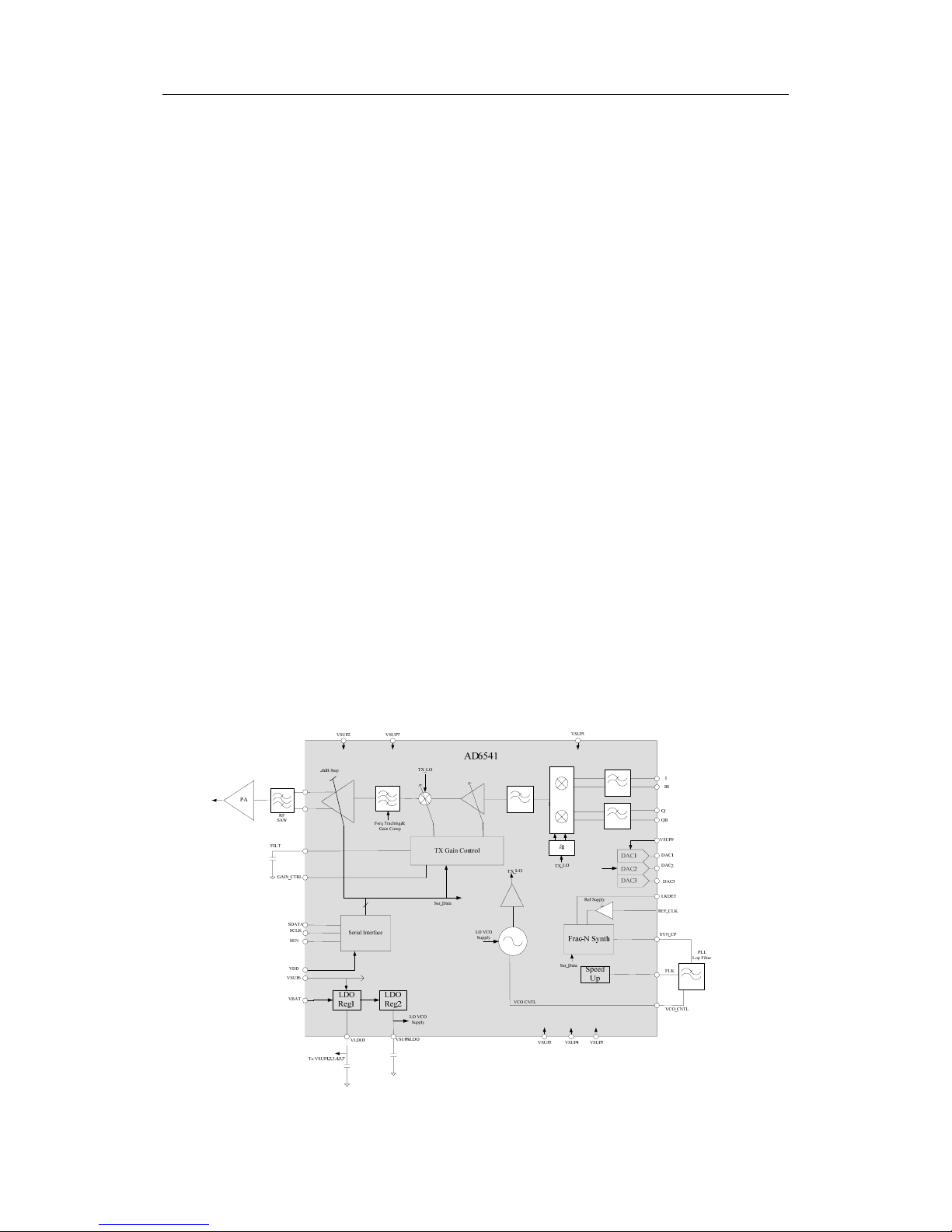

图 3-3 发射机部分原理框图

3. 技术综述
- 17 -
（1）基带接口，滤波器及积分混频器
基带接口为差分 IQ 信号，DC 耦合输入提供共同模式的宽范围电压，有的基带输出 pin 脚提供
550mV 的峰值电压给最大信号放大，有些提供 1.1V 的峰值电压给其他的差分 IQ 信号。滤波器
可以优先滤掉从积分混频器混进来的 4.2MHz 的二次谐波，还可滤掉基带芯片 DA 转换后的杂
波和在 PCB 板上混进来的基带杂波。积分混频的输出信号正好是射频需求的中频（IF），中频
（IF）范围是 384~405MHz。中频信号在中频增益控制和上变频之前，通过低通滤波器将高次
谐波率除。
（2）增益控制和上变频混合器
中频信号通过连续衰减器把信号从 63dB 衰减到 1dB，中频衰减的输出反馈给上变频混合器，
转换成中频信号给最终的射频频段。混频器同样给附加增益控制范围设置最佳的增益发给 TF
和 RF 之间，混频器附加 19dB 模拟增益控制范围。
（3）上变频混合器的自动校准
上变频混合器包括一个集成 LC 滤波器，他能自动调节发射频率的时候需要的 lock time，平
衡双中心频率和增益。
（4）输出驱动
射频信号是从上变频混合器通过 AB 射频驱动放大和增益功能来起作用。这个放大保证输出功
率能力平均最小在+5dBm。
（5）频率合成器与本振（LO）产生器
AD6541 利用 N 部分合成器，VCO 运行在发射频率的 8/5，合成器的输出是在发射频率的 5/4。
合成器的输出用作射频上变频混合器和本振的 1/4 分频用作正交调制的本振。
（6）功率放大控制的数模转换器
为优化外部射频功率放大和减小无线电部分的干扰的性能，AD6541 里集成了三个数字模拟转
换器。一个 DAC 能为不同的 PA 提供非常精确的参考电压，而不需要其他的调整器；第二个 DAC
可以用做控制一个 DC-DC 转换器给 PA 供电来延长电池的寿命；第三个 DAC 能驱动适应偏压控
制口给一些 PA 使用。KT878 只用到了 DAC1（13pin）管脚。
（7）LDO 电压调整器
提供适当的电压的最小的 2.9V 电池电压的功能.多种的低压使手机终端设计达到最小功耗。
（8）标准的 3 线串口接口
用于为 IC 编程。这个接口兼容从 1.6V 到 3.0V 的逻辑电平的低压数字接口缓冲。
3.1.2.4 功率放大（SKY77161，U202）
SKY77161 是一个应用于时分同步码分多址技术（TD-SCDMA）的完全匹配的 10pin 的表面贴装
的功率放大器（PAM）。并且它支持 TD-SCDMA 多时隙操做.
这个小的和高效的模块覆盖了 2010~2025MHz 的带宽信号，可以接收 TD-SCDMA 需要的线性频
谱和输出 27.5dBm 的高功率。一个低电流管脚（VCONT）可以提高低射频功律范围的效率。

3. 技术综述
- 18 -
这个模块里面有一个单一的微波单片集成电路（MMIC），他包括板内偏置电路，输入和极间匹
配电路。输出匹配是在 MMIC 片外实现，在模块内，为了优化效率和功率性能输出匹配为 50
欧姆负载。

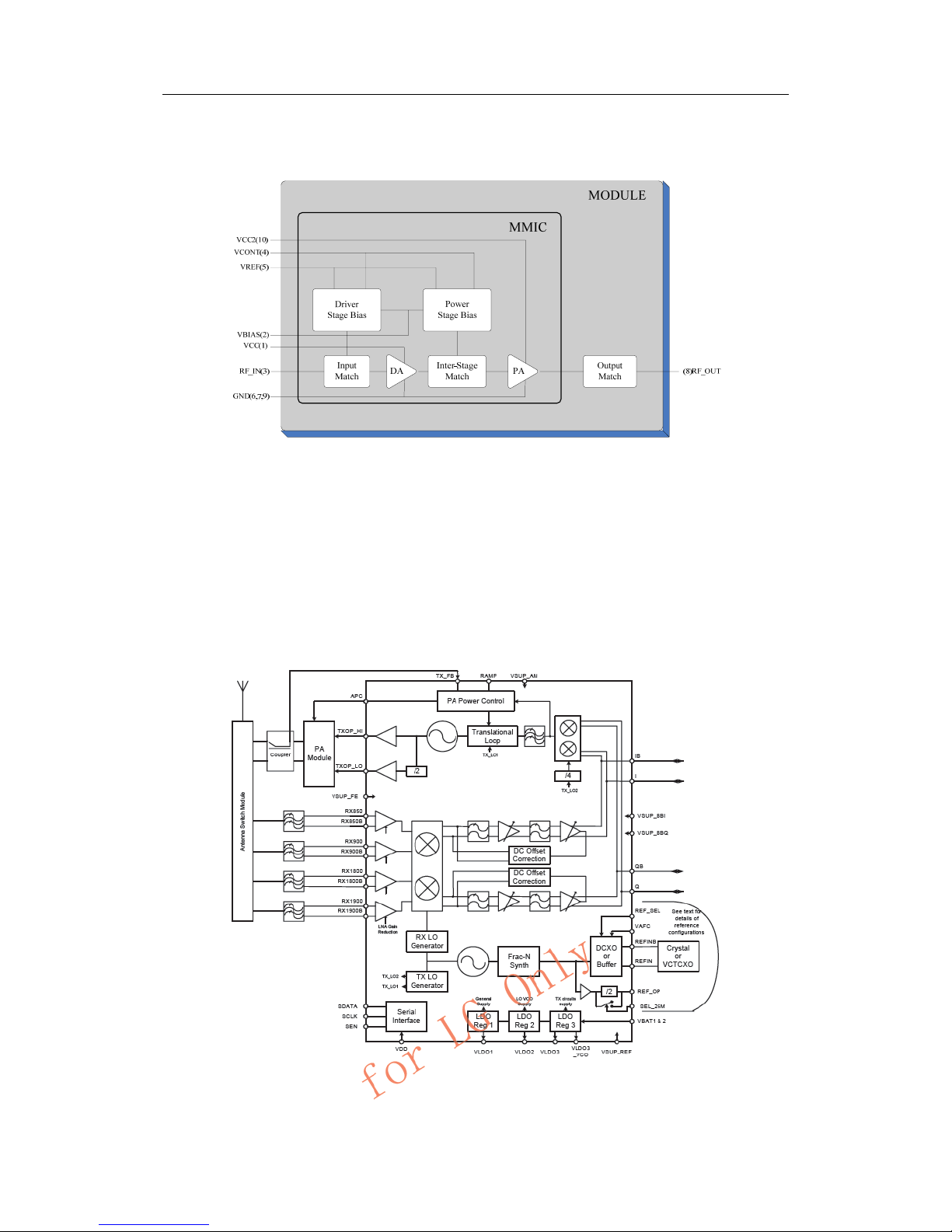

图 3-4 SKY77161（TD 功率放大器）功能模块示意图
3.1.3 GSM 射频部分
3.1.3.1 概述
GSM 射频部分由收发器、RX SAW、PA, Coupler以及ANT SWITCH 组成。Othello 家族的GSM 收
发器集成了发射、接收、频率合成、电源管理等功能，并由VCTCXO 提供稳定的LO VCO 用于
发射、接收电路时钟。收发器芯片支持四频段GSM/EGPRS 无线通信，结合功率放大器、天线
开关发送射频信号，同时通过天线开关、滤波器完成信号的接收。

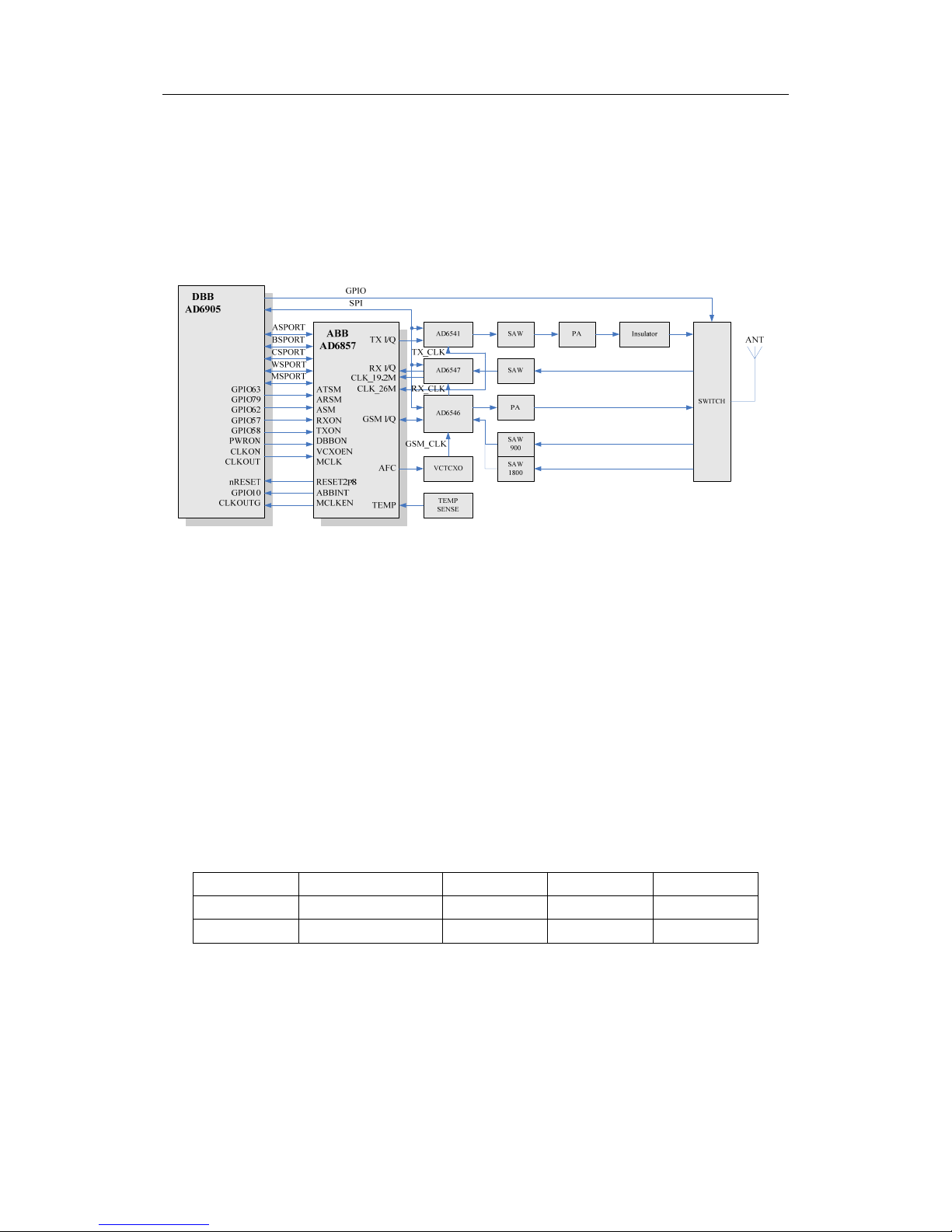

图 3-5 GSM 射频功能框图

3. 技术综述
- 19 -
3.1.3.2 接收
AD6546 接收部分全部集成了射频和基带信号处理.
下面部分描述了各个模块.

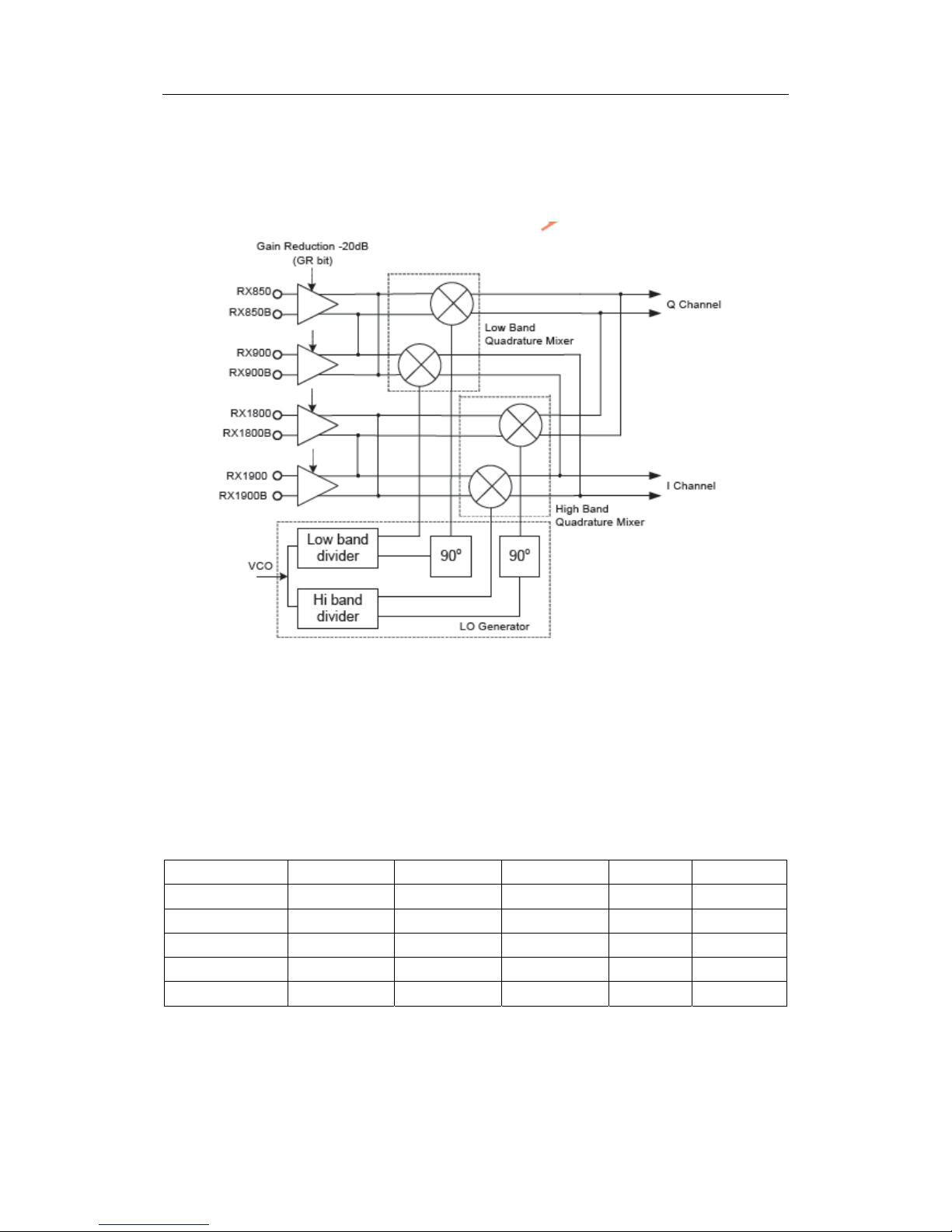

图 3-6 AD6546 接收机原理框图
（1）射频前端
射频前端由天线开关（U105）、声表滤波器（FL103、FL104）以及四频 LNA（集成在 U104 中）
组成。接收到的射频信号（GSM 925MHz ~ 960MHz、DCS 1805MHz ~ 1880MHz、PCS 1930~1990Mhz）
被输送到天线开关当中。天线匹配电路位于 Antenna Switch 与 Mobile Switch 之间。天线开
关（U105）用来控制接收和发射通路。其输入信号 VC1、VC2、VC3、VC4、VDD 由基带直接控
制，用于选择发射或接收通路的开启。控制逻辑参见以下表。
工作模式 VC1 VC2 VC3 VC4 VDD
TX1_GSM900 H L L L H
TX2_DCS/PCS H H L L H
RX2_PCS1900 L H L L H
RX3_DCS1800 L L H L H
RX4_GSM900 L H H L H
表 3-2 天线开关控制逻辑
VDD: 2.65~2.85V
H: 1.4V – VDD(V)
L: 0 – 0.4(V)
