LG 42VS20 Quick start guide

1. Model Description
MODEL BRAND
Part No
Easy Setup Guide Specification 담 당 관리자
42,47,55VS20 LG
MBM63561001
H.J.LEE
11.11.21 S.G.KIM 11.11.21 J. O. KIM 11.11.21
Printing Specification
Part
No
.
2.
SUFFIX Product Name Signage Monitor
MBM63561001
(1201-REV01)
W/WIDE
1. Trim Size (Format) : 420 mm x 297 mm (WXH)
2. Fold Step Size (Format) : 148.5mm x 210 mm (WXH)
3. Printing Colors
:1COLOR
:
1
COLOR
4. Stock (Paper)
: Uncoated paper 80 g/㎡(백상지)
5. Printing Method : OFF SET
6. Bindery : One Sheet (2 Folded)
7. Language : English / German / French / Italian (4)
8. Number of pages : 2
* 두 번 접지 후 최종은 “Easy Setup Guide” 라는 제목이 앞면으로 오게 함
(The title
“
Easy Setup Guide
”
should be a front page after
folding 2 times
)
Special Instructions
3
N
O
T
E
S
* This part contain Eco-hazardous substances (Pb, Cd, Hg, Cr6+, PBB, PBDE, etc.) within LG
standard level, Details should be followed Eco-SCM management standard[LG(56)-A-2524].
Especially, Part should be followed and controlled the following specification.
(1) Eco-hazardous substances test report should be submitted
when Part certification test and First Mass Production.
(2) Especially, Don’t use or contain lead(Pb) and cadmium(Cd) in ink.
(The
title
Easy
Setup
Guide
should
be
a
front
page
after
folding
2
times
)
Changes
4.
8
Special
Instructions
3
.
(1) Origin Notification
* LGEIN : Printed in Indonesia * LGEWA : Printed in U.K * LGEMA : Printed in Poland
* LGESP : Printed in Brazil * LGEMX : Printed in Mexico
* LGEND : Printed in China * LGEIL : Printed in India
3
4
5
7
6
REV.
NO. MM/DD/YY SIGNATURE CHANGE NO. CHANGE CONTENTS
1
2
01/05/12 H.J.LEE EKMC100052 Added the Model.(47VS20, 55VS20) (Rev.00 => Rev.01)

Pagination sheet Total pages : 2 pages
Outside Inside
Easy Setup Guide
LG P/NO.
Fold Step
Inside Fold 1 Outside
Easy Setup Guide
Fold 2
LG P/NO.

ENG
ENG
ENG
DEU
DEU
DEU
FRA
FRA
FRA
ITA
ITA
ITA
DEU FRA ITA

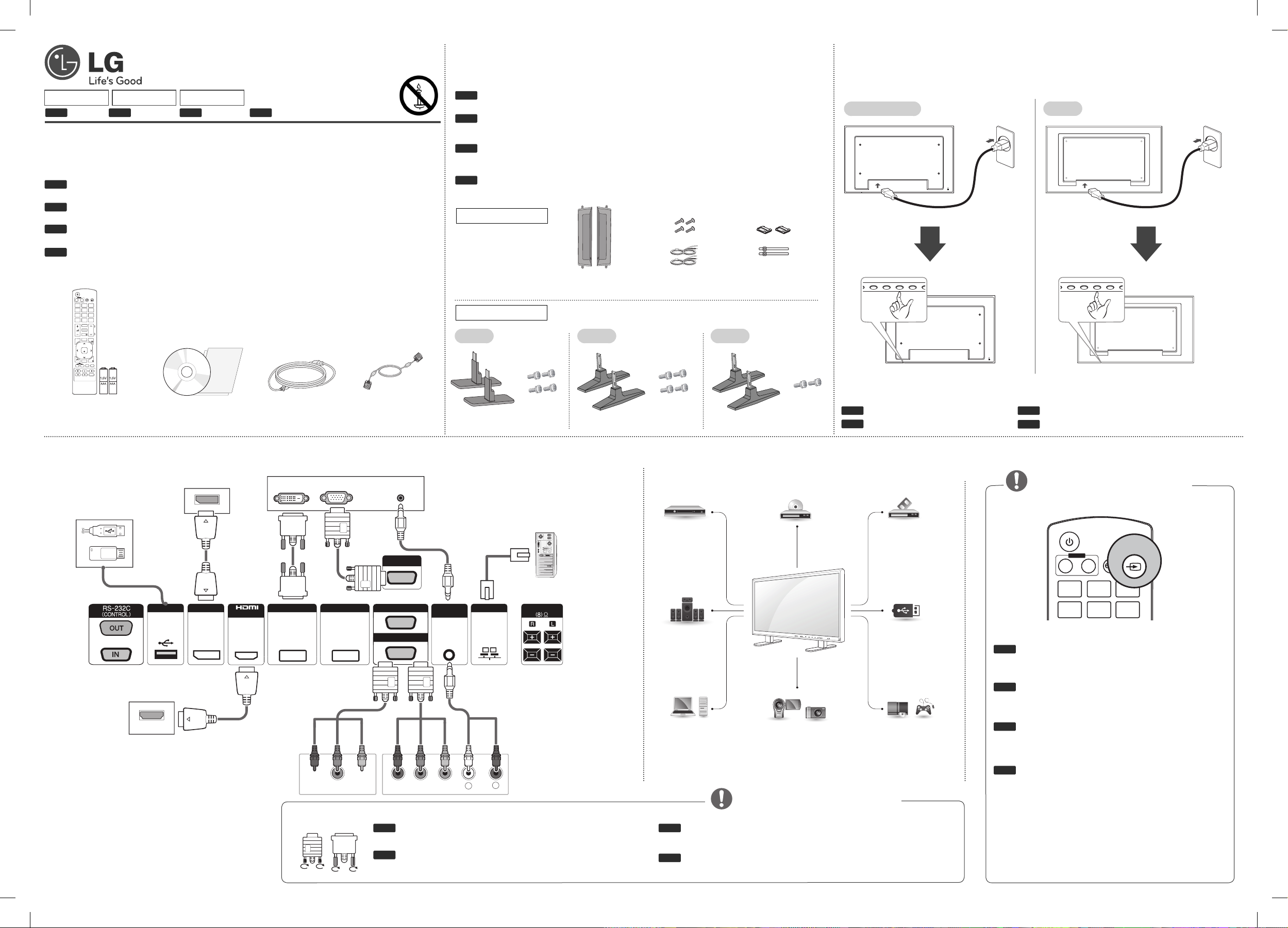

Easy Setup Guide
Please read this Easy Setup Guide carefully before operating your product. Keep it for future reference and
record the model number and serial number of the product. See the label attached on the product and quote
this information to your dealer if you require service.
FRANÇAIS ITALIANODEUTSCHENGLISH
P/NO : MBM63561001(1201-REV01) / Printed in Korea
www.lg.com
Assurez-vous que les accessoires suivants sont inclus avec votre moniteur.
Les accessoires fournis peuvent avoir un aspect légèrement différent de ceux représentés ci-dessous.
Assicurarsi che i seguenti componenti siano in dotazione con il prodotto.
Gli accessori inclusi potrebbero differire leggermente dalle immagini illustrate di seguito.
Stellen Sie sicher, dass die folgenden Zubehörteile im Lieferumfang des Produkts enthalten sind.
Die mitgelieferten Zubehörteile können von den nachstehenden Abbildungen abweichen.
Make sure the following items are included with your product.he included accessories may look slightly different
from the figures shown below.
Accessories / Zubehör / Accessoires fournis / Accessori
Connecting external devices / Verbinden externer Geräte / Raccordement d'appareils externes / Collegamento di dispositivi esterni
Connecting the power / Anschluss an die Stromversorgung / Raccordement à
l'alimentation / Collegamento del cavo di alimentazione
Note / Hinweis / Remarque / Nota
AV ➙ Composant ➙ RGB ➙ HDMI ➙ DVI-D ➙ Display Port
Sélectionnez un signal d’entrée.
AV ➙ Component ➙ RGB ➙ HDMI ➙ DVI-D ➙ Display Port
Selezionare un segnale di ingresso.
AV ➙ Komponente ➙ RGB ➙ HDMI ➙ DVI-D ➙ Display Port
Wählen Sie ein Eingangssignal aus.
Select an input signal.
AV ➙ Component ➙ RGB ➙ HDMI ➙ DVI-D ➙ Display Port
Connect the signal input cable and tighten it by turn-
ing the screws clockwise.
Schließen Sie das Eingangskabel an, und sichern Sie es,
indem Sie die Schrauben im Uhrzeigersinn festziehen.
Raccordez le câble d'entrée de signal et serrez-le en tournant
les vis dans le sens des aiguilles d'une montre.
Collegare il cavo di ingresso del segnale e fissarlo
ruotando le viti in senso orario.
Note / Hinweis / Remarque / Nota
RGB DVI ENG
DEU
FRA
ITA
Power turn On/Off
Gerät ein-/ausschalten
Marche/Arrêt
Pulsante di accensione/spegnimento
ENG
DEU
FRA
ITA
42VS20 47VS20 55VS20
Remote Control /
Batteries Power Cord
DVD (Owner's Manual) /
Card
D-Sub Signal Cable
ENG
Without prior notice, optional accessories are subject to change to improve the performance of the prod-
uct, and new accessories may be added. Optional accessories are not included for all models.
Optionale Zubehörteile zur Produktverbesserungen können ohne vorherige Ankündigung geändert und
neue Zubehörteile hinzugefügt werden. Optionales Zubehör ist nicht bei allen Modellen im Lieferumfang
enthalten.
Les accessoires en option peuvent être modifiés et de nouveaux accessoires peuvent être ajoutés sans
préavis, dans le but d'améliorer les performances du produit. Les accessoires en option ne sont pas inclus
avec tous les modèles.
Gli accessori opzionali possono subire modifiche senza preavviso e possono essere aggiunti nuovi ac-
cessori per migliorare le prestazioni del prodotto. Gli accessori opzionali non sono inclusi in tutti i modelli.
Optional Accessories / Optionales Zubehör / Accessoires en option
/ Accessori opzionali
Speaker Screws/Cable Cable holder/
Cable Tie
HDMI
DVI
AV(CVBS)
Component
HD Receiver
PC
Speaker
DVD
Camcorder/Camera
VCR
Gaming device
USB
HDMI
DVI
RGB
LAN
Display Port
HDMI
DVI
AV(CVBS)
Component
HDMI
DVI
AV(CVBS)
Component
AV(CVBS)
Component
HDMI
AV(CVBS)
Component
Memory storage
INPUT
ENERGY
SAVING
ON
OFF

. , !

ABC

DEF
  
MONITOR
POWER
INPUT
AUDIO OUT
RGB OUTDVI OUT
HDMI OUT
USB DP LANAUDIO
IN
DVI IN DVI OUT
IN SPEAKER
RED
RED
BLUE
GREEN
WHITE
PB
Y
PRLR
RED
BLUE
GREEN
AV(CVBS)
RGB/AV
/COMPONENT OUT
RGB/AV
/COMPONENT IN
RGB/AV
/COMPONENT IN
P
A
G
E
INPUT
ENERGY
SAVING
MARK
ARC
ON
OFF

. , !

ABC

DEF

GHI

JKL

MNO

PQRS

TUV

1/a/A

- * #
WXYZ
CLEAR
MONITOR
PSM
AUTO
MUTE
BRIGHT
NESS
MENU
POWER
OK
S.MENU
ID
BACK TILE
ON OFF
EXIT
Stand kit
Speaker kit
ScrewsStand Screws Screws
Stand Stand
42VS20, 47VS20
42VS20 47VS20 55VS20
55VS20

Installing Batteries / Einlegen der Batterien / Insertion des piles
/ Inserimento delle pile
Pour remplacer les piles, ouvrez le couvercle du compartiment des piles, insérez
deux piles de 1,5 V de type AAA en respectant la polarité et , et refermez le
couvercle. Pour retirer les piles, procédez à l'inverse de leur insertion.
Les piles et batteries internes au produit ou raccordées à celui-ci ne doivent pas
être exposées à une chaleur excessive telle que celle du soleil, d’un feu ou d’une
origine similaire.
Per sostituire le batterie, aprire il coperchio del vano batterie, sostituire le
batterie (AAA da 1,5 V) facendo corrispondere le estremità e ai simboli
presenti all'interno del vano e chiudere il coperchio.
Per rimuovere le batterie, eseguire le operazioni di installazione in senso
inverso.
Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie
die Batterien (1,5 V-AAA), legen Sie die - und -Enden entsprechend der
Kennzeichnung im Fach ein, und schließen Sie das Batteriefach.
Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.
To replace batteries, open the battery cover, replace batteries (1.5 V AAA)
matching and ends to the label inside the compartment, and close the
battery cover.
To remove the batteries, perform the installation actions in reverse.
ENG
DEU
FRA
ITA
DEU FRA ITA
To view the User’s guide / Zur Ansicht des Benutzerhandbuchs /
Consultation du manuel d'utilisation / Per visualizzare la guida
per l'utente
“Insert DVD ROM” in Computer
DVD-ROM will open automatically.(for Window only)
My computer ➙Digital_LG(DVD-ROM) ➙Index.htm Open
My computer ➙Digital_LG(DVD-ROM) ➙Manual folder
➙User's Guide Open
Legen Sie die DVD-ROM in den Computer ein.
Die DVD-ROM wird automatisch geöffnet. (Nur für Windows)
Arbeitsplatz ➙Digital_LG (DVD-ROM) ➙Index.htm öffnen
Arbeitsplatz ➙Digital_LG (DVD-ROM) ➙Ordner „Benutzer-
handbuch“ ➙Benutzerhandbuch öffnen
Insérez le DVD-ROM dans votre ordinateur.
Le DVD-ROM s'exécutera automatiquement (Windows uniquement).
Poste de travail ➙Digital_LG (DVD-ROM) ➙Ouvrir le fichier Index.htm
Poste de travail ➙Digital_LG (DVD-ROM) ➙Dossier Manual ➙Ouvrir
le fichier du manuel d'utilisation
"Inserire il DVD ROM" nel computer
Il vano DVD-ROM si apre automaticamente (solo per Windows)
Risorse del computer ➙Digital_LG(DVD-ROM) ➙Index.htm Open
Risorse del computer ➙Digital_LG(DVD-ROM) ➙Manual folder
➙User's Guide Open
ENG
DEU
FRA
ITA
ENG
ENG DEU FRA ITA
FRANÇAIS ITALIANODEUTSCHENGLISH
REMOTE CONTROL / FERNBEDIENUNG / TÉLÉCOMMANDE / TELECOMANDO
P
A
G
E
INPUT
ENERGY
SAVING
MARK
ARC
ON
OFF

. , !

ABC

DEF

GHI

JKL

MNO

PQRS

TUV

1/a/A

- * #
WXYZ
CLEAR
MONITOR
PSM
AUTO
MUTE
BRIGHT
NESS
MENU
POWER
OK
S.MENU
ID
BACK TILE
ON OFF
EXIT
1
2
3
4
5
6
7
8
9
10
11
12
(POWER) : Turns the Monitor set on or off.
MONITOR On / Off : Turn off the monitor and then turn
it back on.
Volume Up / Down : Adjusts the volume level.
MENU : Accesses the main menus or saves your input
and exit menus.
Navigation buttons : Scrolls through menus or op-
tions.
OK : Selects menus or options and confirms your input.
BACK: Allows the user to move back one step in user
interaction function.
USB Menu Control Buttons: Controls media play-
back.
ENERGY SAVING: Adjusts the brightness of the
screen to reduce energy consumption.
INPUT: Selects the input mode.
BRIGHTNESS Key : Adjust the brightness by pressing
the Up and Down buttons on the remote control.
AUTO: Automatically adjusts picture position and mini-
mizes image instability.(RGB input only)
EXIT: Clears all on-screen displays and returns to
Monitor set viewing from any menu.
1
2
3
4
5
6
7
8
9
10
11
12
(MARCHE) : Allume ou éteint le moniteur.
MONITOR On/Off: Permet d'éteindre et d'allumer le
moniteur.
Volume +/- : Règle le niveau du volume.
MENU: Permet d'accéder aux menus principaux ou
d'enregistrer votre entrée et de quitter les menus.
Touches de navigation: Permettent de parcourir les
menus ou options.
OK: Permet de sélectionner les menus ou options et de
confirmer votre entrée.
BACK: Permet à l'utilisateur de revenir à l'étape
précédente dans une application interactive.
Touches de contrôle du menu USB : Permettent de
contrôler un lecteur multimédia.
ENERGY SAVING: Permet de régler la luminosité de
l'écran pour réduire la consommation électrique.
INPUT: Permet de sélectionner le mode d'entrée.
Touche BRIGHTNESS : Pour régler la luminosité, ap-
puyez sur les touches haut et bas de la télécommande.
AUTO: Permet de régler automatiquement la position de
l'image et de réduire l'instabilité de l'image. (Entrée RGB
uniquement)
EXIT: Permet d'effacer tout menu de l'écran et de revenir
à l'affichage du moniteur.
(ACCENSIONE): Consente di accendere o spegnere
il monitor.
MONITOR On/Off: Per spegnere e accendere il monitor.
Regolazione volume: Per regolare il volume.
MENU: Consente di accedere ai menu principali o sal-
vare le opzioni scelte e chiudere i menu.
Pulsanti di navigazione: Consente di scorrere tra menu
e opzioni.
OK: Consente di selezionare menu e opzioni e confer-
mare le scelte effettuate.
BACK: Consente all'utente di tornare indietro di un
passaggio in una funzione interattiva.
Pulsanti di controllo menu USB: Consente di control-
lare la riproduzione di file multimediali.
ENERGY SAVING: Consente di regolare la luminosità
dello schermo per ridurre il consumo di energia.
INPUT: Consente di selezionare la modalità di ingresso.
Tasto BRIGHTNESS: Regolare la luminosità premendo
i pulsanti Su e Giù sul telecomando.
AUTO: Per regolare automaticamente la posizione
dell'immagine e ridurre l'instabilità dell'immagine (solo
per ingresso RGB).
EXIT: Annulla tutte le visualizzazioni su schermo e
ritorna alla visualizzazione del monitor da qualsiasi
menu.
1 1
2
2
33
44
55
66
77
88
99
10 10
11
11
12
12
(EIN/AUS) : Schaltet den Monitor ein und aus.
MONITOR On/Off: Ein- und Ausschalten des Geräts.
Volume auf/ab: Regelt die Lautstärke.
MENU: Öffnet und schließt die Hauptmenüs und spei-
chert Ihre Eingaben.
Navigationstasten: Navigiert durch Menüs und Einstel-
lungen.
OK : Wählt Menüs oder Einstellungen und speichert Ihre
Eingabe.
BACK: Mit dieser Taste kann der Benutzer innerhalb der
interaktiven Benutzerfunktion einen Schritt zurückgehen.
USB-Menütasten: Steuert die Medienwiedergabe.
ENERGY SAVING: Anpassen der Bildschirmhelligkeit zur
Senkung des Stromverbrauchs.
INPUT: Wählt den Eingangsmodus.
Taste BRIGHTNESS: Passen Sie die Helligkeit durch
Drücken der Tasten „Nach oben“ bzw. „Nach unten“ auf
der Fernbedienung an.
AUTO: Automatisches Anpassen der Bildposition und
Erhöhen der Bildstabilität (nur RGB-Eingang)
EXIT: Beendet alle Einblendungen auf dem Bildschirm
und zeigt wieder das volle Monitorbild an.
1
2
3
4
5
6
7
8
9
10
11
12
* For more details on how to operate the remote control,
please refer to the DVD manual. * Pour plus d’informations sur le fonctionnement de la
télécommande, reportez-vous au manuel du DVD.
* Weitere Informationen zur Fernbedienung finden Sie im
Benutzerhandbuch auf DVD. * Per ulteriori informazioni sul funzionamento del telecomando,
fare riferimento al manuale del DVD.
Dimensions (Width x Height x Depth) / Weight
Abmessungen (Breite x Höhe x Tiefe) / Gewicht Dimensions (Largeur x Hauteur x Profondeur) / Poids Dimensioni (Larghezza x Altezza x Profondità) / Peso
※The specifications shown above may be changed without prior notice for quality improvement.
ENG
※Die oben aufgeführten Spezifikationen können sich aus Gründen der Qualitätsverbesserung ohne
Vorankündigung ändern.
DEU
※Les spécifications indiquées ci-dessus peuvent être modifiées sans préavis à des fins d'amélioration de la qualité.
FRA
※Le specifiche sopra riportate possono subire modifiche senza preavviso per migliorare la qualità del prodotto.
ITA
WD
H
WD
H
WD
H
WD
H
42VS20 967 mm x 561 mm x 125 mm / 17.5 kg
967 mm x 561 mm x 125 mm / 17,5 kg
47VS20 1079.5 mm x 624.6 mm x 122.9 mm / 22.2 kg
1079.5 mm x 624.6 mm x 122.9 mm / 22.2 kg
55VS20 1251 mm x 722 mm x 104 mm / 34.5 kg
1251 mm x 722 mm x 104 mm / 34.5 kg
42VS20 967 mm x 561 mm x 126.5 mm / 18.25 kg
967 mm x 561 mm x 126,5 mm / 18,25 kg
47VS20 1079.5 mm x 624.6 mm x 129.2 mm / 23.0 kg
1079.5 mm x 624.6 mm x 129.2 mm / 23.0 kg
55VS20 1251 mm x 722 mm x 104 mm / 35.2 kg
1251 mm x 722 mm x 104 mm / 35.2 kg
42VS20 967 mm x 633 mm x 259 mm / 18.8 kg
967 mm x 633 mm x 259 mm / 18,8 kg
47VS20 1079.5 mm x 697.7 mm x 298.3 mm / 23.6 kg
1079.5 mm x 697.7 mm x 298.3 mm / 23.6 kg
55VS20 1251 mm x 795 mm x 298 mm / 35.9 kg
1251 mm x 795 mm x 298 mm / 35.9 kg
42VS20 967 mm x 633 mm x 259 mm / 19.55 kg
967 mm x 633 mm x 259 mm / 19,55 kg
47VS20 1079.5 mm x 697.7 mm x 298.3 mm / 24.4 kg
1079.5 mm x 697.7 mm x 298.3 mm / 24.4 kg
55VS20 1251 mm x 795 mm x 298 mm / 36.6 kg
1251 mm x 795 mm x 298 mm / 36.6 kg
