LG LB63 Series User manual

www.lg.com
LED TV*
Please read this manual carefully before operating your set and retain
it for future reference.
* LG LED TV applies LCD
screen with LED backlights.
LB63** LB69** LB87**
LB65** LB72**
LB67** LB73**
LB68** LB86**
OWNER’S MANUAL
Click! User Guide
P/NO : MFL68027011(1403-REV00)
Printed in Korea
*MFL68027011*

A-2 TABLE OF CONTENTS
COMMON
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-8 Attaching the Sound Bar Supporter
A-9 Tidying cables
A-11 MAKING CONNECTIONS
A-11 Antenna connection
A-14 Satellite dish connection
A-15 HDMI connection
A-20 - ARC (Audio Return Channel)
A-22 DVI to HDMI connection
A-26 Component connection
A-29 Composite connection
A-31 MHL connection
A-35 Audio connection
A-35 - Digital optical audio connection
A-39 USB connection
A-42 CI module connection
A-45 Headphone connection
A-48 Euro Scart connection
LANGUAGE
LANGUAGE LIST
English
Magyar
Polski
 Česky
 Slovenčina
 Română
 Български
Eesti
 Lietuviųk.
Latviešu
Srpski
Hrvatski
Shqip
Bosanski
 Македонски
 Русский
COMMON
B-1 SPECIFICATIONS

A-3
SETTING UP THE TV
SETTING UP THE TV
ImageshownmaydifferfromyourTV.
Attaching the stand
LB63**-ZA, 32/39/42/47/50/55LB65**-ZA
B stand base
A stand base
1
2
1
1 Attach the stand to the TV using the upper
mountingholeonthebackoftheTV.
2 Attach the stand to the TV using the lower
connectiononthebackoftheTV.
2
4EA
M4 x L14
M4 x L20
(Only 32LB65**-
ZA)
70LB65**-ZA, LB67**, LB68**, LB69**, LB72**,
LB73**-ZA
B stand Assy
A stand Assy
1
2
1
Stand Body
Stand Base
1 Attach the stand to the TV using the upper
mountingholeonthebackoftheTV.
2 Attach the stand to the TV using the lower
connectiononthebackoftheTV.

A-4 SETTING UP THE TV
2
4EA
M4 x L14
LB63**-ZL, LB65**-ZK
2
1
A stand base
B stand base
2
1
1
1 Attach the stand to the TV using the upper
mountingholeonthebackoftheTV.
2 Attach the stand to the TV using the lower
connectiononthebackoftheTV.
2
2
1
2
1
4EA
M4 x L14
M4 x L20
(Only
32LB65**-
ZK)
32/39LB65**-ZE/ZN
1
Stand Body
Stand Base
4EA
M4 x L20
1

A-5
SETTING UP THE TV
2
3
2EA
M4 x L20
42/47/50/55/60LB65**-ZE/ZN
1
Stand Body
Stand Base
4EA
M4 x L20
1
2

A-6 SETTING UP THE TV
3
4EA
M4 x L14
LB73**-ZD/ZE
1
A Stand
Supporter
B Stand
Supporter
Stand Front
2
4EA
M4 x L10
1
2
3
1 Attach the stand to the TV using the upper
mountingholeonthebackoftheTV.
2 Attach the stand to the TV using the lower
connectiononthebackoftheTV.
4
4EA
M4 x L14

A-7
SETTING UP THE TV
LB86**, LB87**
1
Sound Bar
4EA
M4 x L14
Stand Assy Right
Stand Assy Left
2
3
4EA
M4 x L14
4
Screw Cover

A-8 SETTING UP THE TV
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect
the screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they
are not fastened securely enough, the TV
may tilt forward after being installed.)
Do not use too much force and over
tighten the screws; otherwise screw may
be damaged and not tighten correctly.
NOTE
yRemove the stand before installing the
TV on a wall mount by performing the
stand attachment in reverse.
yThe Screw Cover will protect the opening
from accumulating dust and dirty.
yThe Rubber will protect the opening from
accumulating dust and dirt. When
installing the wall mounting bracket, use
the Rubber. (Only LB65**-ZE/ZN)
Rubber
Attaching the Sound Bar
Supporter
(In case of mounting on a wall)
LB86**, LB87**
1
Sound Bar
4EA
M4 x L14
Sound Bar Supporter Right
Sound Bar Supporter Left
2

A-9
SETTING UP THE TV
3
4EA
M4 x L14
4
Screw Cover
CAUTION
yWhen attaching the sound bar supporter
to the TV set, place the screen facing
down on a cushioned table or flat surface
to protect the screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they
are not fastened securely enough, the TV
may tilt forward after being installed.)
Do not use too much force and over
tighten the screws; otherwise screw may
be damaged and not tighten correctly.
yThe sound bar supporter only uses for
wall mounting.
NOTE
yRemove the sound bar supporter before
installing the stand by performing the
stand attachment in reverse.
yThe Screw Cover will protect the opening
from accumulating dust and dirty.

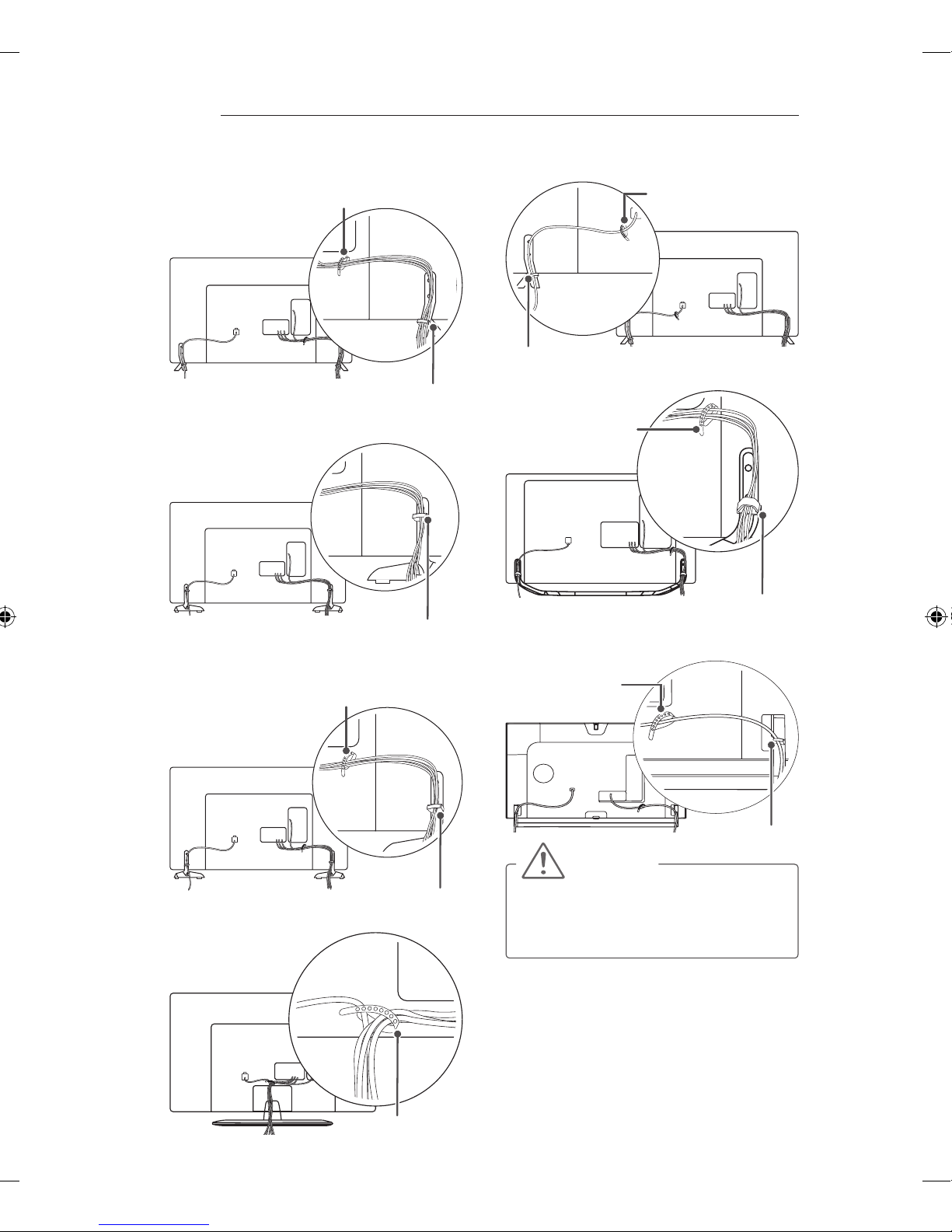

Tidying cables
Image shown may differ from your TV.
1 Gather and bind the cables with the Cable
Holder. (Depending on model)
2 Fix the Cable Management rmly to the TV.
(Only 32LB65**-ZA)
Cable Management

A-10 SETTING UP THE TV
(Only LB63**-ZA, 39/42/47/50/55/60LB65**-ZA,
LB67**, LB68**, LB69**, LB72**, LB73**-ZA)
Cable Holder
Cable Management
(Only 32LB65**-ZK)
Cable Management
(Only LB63**-ZL, 39/42/47/50/55/60/70LB65**-
ZK/ZL)
Cable Holder
Cable Management
(Only LB65**-ZE/ZN)
Cable Holder
(Only 70LB65**)
Cable Holder
Cable Management
(Only LB73**-ZD/ZE)
Cable Holder
Cable Management
(Only LB86**, LB87**)
Cable Holder
Cable Management
CAUTION
yDo not move the TV by holding the cable
holders, as the cable holders may break,
and injuries and damage to the TV may
occur.

A-11
MAKING CONNECTIONS
MAKING CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the LB67** models.
Antenna connection
(*Not Provided)
ANTENNA /
CABLE IN
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
yUse a signal splitter to use more than 2
TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an
antenna connected, try to realign the
antenna in the correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Magyar
Csatlakoztassa a TV-t egy fali antennaaljzatba
egy RF-kábellel (75 Ω).
MEGJEGYZÉS
y2-nél több TV használatához használjon
jelelosztót.
yNem megfelelő képminőség esetében
alkalmazzon jelerősítőt a minőség
javítása érdekében.
yHa a csatlakoztatott antenna
használatával a képminőség gyenge,
állítsa be az antennát a megfelelő
irányba.
yAz antennakábel és az átalakító nem
tartozék.
yTámogatott DTV Audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Polski
Telewizor należy podłączyć do ściennego
gniazdka antenowego za pomocą przewodu
antenowego RF (75 Ω).
UWAGA
yAby korzystać z więcej niż dwóch
odbiorników telewizyjnych, należy użyć
rozdzielacza sygnału antenowego.
yJeżeli jakość obrazu jest niska, należy
zainstalować odpowiedni wzmacniacz
sygnału w celu jej poprawienia.
yJeżeli jakość obrazu jest niska podczas
korzystania z anteny, spróbuj dostosować
kierunek ustawienia anteny.
yPrzewód antenowy i konwerter nie są
dostarczane w zestawie.
yObsługa dźwięku telewizji cyfrowej:
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC

A-12 MAKING CONNECTIONS
Česky
Připojte televizor k nástěnné zásuvce antény
pomocí kabelu RF (75 Ω).
POZNÁMKA
yJestliže budete používat více než
2 televizory, použijte rozdělovač signálu.
yJestliže má obraz špatnou kvalitu,
nainstalujte správným způsobem
zesilovač signálu, aby se kvalita zlepšila.
yPokud je kvalita obrazu s připojenou
anténou špatná, zkuste anténu natočit
správným směrem.
yKabel antény a převaděč nejsou součástí
dodávky.
yPodporované DTV Audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Slovenčina
Pripojte televízor ku konektoru antény v stene
prostredníctvom kábla RF (75 Ω).
POZNÁMKA
yAk chcete používať viac ako 2 monitory,
použite rozdeľovač signálu.
yAk je kvalita obrazu slabá, na vylepšenie
kvality obrazu správne pripojte zosilňovač
signálu.
yAk je pripojená anténa a kvalita obrazu
je nízka, skúste otočiť anténu správnym
smerom.
yKábel na pripojenie antény a konvertor
nie sú súčasťou dodávky.
yPodporovaný formát zvuku DTV: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC
Română
Conectaţi televizorul la priza unei antene de
perete cu un cablu RF (75 Ω).
NOTĂ
yUtilizaţi un splitter de semnal pentru a
utiliza mai mult de 2 televizoare.
yÎn cazul în care calitatea imaginii
este slabă, instalaţi în mod corect
un amplificator de semnal pentru a
îmbunătăţi calitatea imaginii.
yÎn cazul în care calitatea imaginii este
slabă cu antena conectată, încercaţi
să orientaţi din nou antena în direcţia
corectă.
yCablul antenei şi transformatorul nu sunt
furnizate.
yFormat audio DTV acceptat: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC
Български
Включете телевизора в стенно гнездо за
антена чрез радиочестотен кабел (75 Ω).
ЗАБЕЛЕЖКА
yИзползвайте сплитер на сигнала,
който е предназначен за повече от 2
телевизора.
yАко качеството на изображението
е лошо, монтирайте усилвател на
сигнала, за да го подобрите.
yАко качеството на изображението е
слабо със свързана антена, опитайте
да настроите антената отново в
правилната посока.
yКабелът на антената и
преобразувателят не се предоставят в
комплекта.
yПоддържан DTV звук: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Eesti
Ühendage teler antenni seinapistmikusse RF-
kaabliga (75 Ω).
MÄRKUS
yRohkem kui kahe teleri kasutamiseks
kasutage signaalijaoturit.
yKui kujutise kvaliteet on kehv, paigaldage
kujutise kvaliteedi parendamiseks
signaalivõimendi.
yKui kujutise kvaliteet on kehv ja antenn
on ühendatud, suunake antenn õigesse
suunda.
yAntennikaablit ega muundurit
tarnekomplektis ei ole.
yToetatud DTV audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Lietuvių k.
Prijunkite televizorių prie sieninio antenos lizdo
RF kabeliu (75 Ω).
PASTABA
yNaudokite signalo skirstytuvą, jei norite
naudoti daugiau nei 2 televizorius.
yJei vaizdo kokybė prasta, jai pagerinti
tinkamai sumontuokite signalo stiprintuvą.
yJeigu prijungus anteną vaizdo kokybė
prasta, bandykite reguliuodami rasti
tinkamą antenos kryptį.
yAntenos kabelis ir konverteris
nepridedami.
yPalaikomas DTV garsas: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC

A-13
MAKING CONNECTIONS
Latviešu
Pievienojiet televizoru antenas rozetei sienā,
izmantojot RF kabeli (75 Ω).
PIEZĪME
yLai lietotu vairāk nekā divus televizorus,
izmantojiet signāla sadalītāju.
yJa attēla kvalitāte ir vāja, attēla
kvalitātes uzlabošanai uzstādiet signāla
pastiprinātāju.
yJa attēla kvalitāte ir vāja un ir pievienota
antena, mēģiniet koriģēt antenas
izvietojumu pareizā virzienā.
yAntenas kabelis un pārveidotājs
komplektā nav iekļauti.
yAtbalstītais DTV audio formāts: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC
Srpski
Povežite televizor na zidni antenski priključak
pomoću RF kabla (75 Ω).
NAPOMENA
yUkoliko imate više od dva televizora,
upotrebite skretnicu antenskog signala.
yAko je slika lošeg kvaliteta, instalirajte
pojačavač signala da biste postigli bolji
kvalitet slike.
yAko je slika lošeg kvaliteta dok je
povezana antena, usmerite antenu u
odgovarajućem smeru.
yAntenski kabl i pojačavač se ne
isporučuju uz uređaj.
yPodržani DTV standardi zvuka: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC
Hrvatski
Priključite televizor u zidnu antensku utičnicu
pomoću RF kabela (75 Ω).
NAPOMENA
yAko želite koristiti više od 2 televizora,
upotrijebite razdjelnik signala.
yAko je kvaliteta slike loša, ugradite
pojačalo signala kako biste postigli bolju
kvalitetu slike.
yAko je kvaliteta slike slaba iako koristite
antenu, pokušajte je okrenuti u pravom
smjeru.
yAntenski kabel i pretvarač ne isporučuju
se s proizvodom.
yPodržani DTV zvuk: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Shqip
Lidheni TV-në me një prizë të antenës në mur me
një kabllo RF (75 Ω).
SHËNIM
yPërdorni ndarës sinjali për të lidhur më
shumë se 2 televizorë.
yNëse cilësia e figurës është e dobët,
instaloni përforcues sinjali për ta
përmirësuar.
yNëse cilësia e figurës është e dobët
me një antenë të lidhur, mundohuni ta
vendosni antenën në drejtimin e duhur.
yKablloja e antenës dhe konvertuesi nuk
jepen me televizorin.
yAudioja e mbështetur DTV: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Bosanski
Povežite TV na utičnicu zidne antene RF kablom
(75 Ω).
NAPOMENA
yAko želite koristiti više od dva TV uređaja,
upotrijebite frekvencijsku skretnicu
antenskog signala.
yAko je kvalitet slike loš, instalirajte
pojačivač signala pravilno kako biste
poboljšali kvalitet slike.
yAko je kvalitet slike loš i pored povezane
antene, pokušajte ponovo okrenuti
antenu u odgovarajućem smjeru.
yKabl antene i pretvarač se ne isporučuju.
yPodržani DTV zvuk: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Македонски
Поврзете го телевизорот со ѕиден приклучок
за антена со RF кабел (75 Ω).
ЗАБЕЛЕШКА
yЗа користење на повеќе од 2
телевизори употребете разделник на
сигнал.
yАко квалитетот на сликата е слаб,
правилно инсталирајте засилувач на
сигнал за подобрување на квалитетот
на сликата.
yАко квалитетот на сликата е слаб кога
е поврзана антена, обидете се да ја
насочите антената во правилна насока.
yКабелот за антената и конвертерот не
се испорачуваат.
yПоддржано DTV аудио: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC

A-14 MAKING CONNECTIONS
Русский
Подключите телевизор к настенной антенной
розетке с помощью телевизионного кабеля (75
Ω).
ПРИМЕЧАНИЕ
yДля подключения нескольких
телевизоров используйте антенный
разветвитель.
yПри плохом качестве изображения
правильно установите усилитель
сигнала, чтобы обеспечить
изображение более высокого качества.
yЕсли после подключения антенны
качество изображение плохое,
направьте антенну в правильном
направлении.
yАнтенный кабель и преобразователь в
комплект поставки не входят.
yПоддерживаемый формат DTV Audio:
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Satellite dish connection
(Only satellite models)
LNB
Satellite IN
13/18V
700mA Max
(*Not Provided)
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Magyar
Csatlakoztassa a TV-készüléket a műholdvevő
antennához tartozó aljzathoz RF kábellel (75 Ω).
Polski
Telewizor należy podłączyć do anteny satelitarnej,
umieszczając przewód RF anteny satelitarnej (75
Ω) w gnieździe anteny satelitarnej telewizora.
Česky
Připojte televizor k satelitní anténě prostřednic-
tvím zásuvky pro satelitní příjem a satelitního ka-
belu RF (75 Ω).
Slovenčina
Pripojte televízor k satelitnej parabolickej anténe
cez konektor satelitu prostredníctvom kábla RF
(75 Ω).

A-15
MAKING CONNECTIONS
HDMI connection
(Only LB86**, LB87**)
HDMI
DVD/ Blu-Ray / HD Cable
Box / HD STB / PC
(*Not Provided)
Română
Conectaţi televizorul la priza unei antene de
perete cu un cablu RF (75 Ω).
Български
Свържете телевизора със сателитна чиния и
включете в сателитно гнездо чрез сателитен
радиочестотен кабел (75 Ω).
Eesti
Ühendage teler satelliitantenniga satelliidi pistmi-
kusse RF-kaabliga (75 Ω).
Lietuvių k.
Prijunkite televizoriaus palydovinę anteną prie paly-
dovinio lizdo palydovinės antenos RF kabeliu (75 Ω).
Latviešu
Pievienojiet televizoru satelīta šķīvim satelīta
ligzdā, izmantojot RF kabeli (75 Ω).
Srpski
Povežite televizor sa satelitskom antenom
pomoću priključka za satelitsku antenu i RF kabla
za satelitsku antenu (75 Ω).
Hrvatski
Povežite televizor sa satelitskim tanjurom putem
satelitske utičnice koristeći satelitski RF kabel (75 Ω).
Shqip
Lidheni TV-në me një antenë satelitore, me një
prizë satelitore nëpërmjet një kablloje RF (75 Ω).
Bosanski
Povežite TV na satelitsku antenu i satelitsku
utičnicu RF kablom (75 Ω).
Македонски
Поврзете го телевизорот со сателитска антена
преку приклучокот за сателитска антена со
сателитски RF кабел (75 Ω).
Русский
Подключите телевизионный кабель,
подсоединенный к телевизору, к спутниковой
антенной розетке (75 Ω).

A-16 MAKING CONNECTIONS
Magyar
Továbbítja a digitális video- és audiojeleket egy
külső eszközről a TV-készülékre. Az alábbi ábra
alapján csatlakoztassa a külső eszközt a TV-hez
a HDMI-kábel segítségével.
A csatlakozáshoz válassza ki bármelyik HDMI
bemeneti portot. Bármelyik port használható.
MEGJEGYZÉS
yJavasoljuk, hogy a legjobb képminőség
elérése érdekében a TV-készüléket a
HDMI-kábellel csatlakoztassa.
yAlkalmazza a legújabb CEC (Customer
Electronics Control) funkciós nagy
sebességű HDMI™ kábelt.
yA nagysebességű HDMI™ kábeleket
1080p és annál jobb HD-jel átvitelére
tesztelik.
yTámogatott HDMI hangformátum: Dolby
Digital, DTS, PCM (max. 192 KHz,
32 KHz/44,1 KHz/48 KHz/88 KHz/96
KHz/176 KHz/192 KHz)
Polski
To połączenie umożliwia przesyłanie cyfrowych
sygnałów audio i wideo z urządzenia
zewnętrznego do telewizora. Urządzenie
zewnętrzne i telewizor należy połączyć za
pomocą przewodu HDMI w sposób pokazany na
poniższej ilustracji.
Wybierz port wejściowy HDMI, aby podłączyć
urządzenie. Nie ma znaczenia, którego portu
użyjesz.
UWAGA
yW celu uzyskania jak najwyższej jakości
obrazu zaleca się podłączanie telewizora
do komputera za pomocą przewodu
HDMI.
yZalecamy korzystanie z najnowszej wersji
przewodu High Speed HDMI™ z funkcją
CEC (Customer Electronics Control).
yPrzewody High Speed HDMI™
umożliwiają przesyłanie sygnału o
rozdzielczości 1080p i wyższej.
yObsługiwane formaty dźwięku HDMI:
Dolby Digital, DTS, PCM (do 192 KHz,
32KHz/44.1KHz/48KHz/88KHz/96KHz/17
6KHz/192KHz )
(Only LB63**, LB65**, LB67**, LB68**, LB69**,
LB72**, LB73**)
HDMI
(*Not Provided)
DVD/ Blu-Ray / HD Cable Box
/ HD STB / PC
English
Transmits the digital video and audio signals
from an external device to the TV. Connect the
external device and the TV with the HDMI cable
as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with
the HDMI connection for the best image
quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested
to carry an HD signal up to 1080p and
higher.
ySupported HDMI Audio format : Dolby
Digital, DTS, PCM (Up to 192 KHz, 32KH
z/44.1KHz/48KHz/88KHz/96KHz/176KHz
/192KHz )

A-17
MAKING CONNECTIONS
Česky
Přenáší signál digitálního videa nebo zvuku
z externího zařízení do televizoru. Spojte externí
zařízení a televizor pomocí kabelu HDMI podle
následujícího vyobrazení.
Zvolte k připojení libovolný port HDMI. Nezáleží
na tom, který port použijete.
POZNÁMKA
yPro dosažení co nejlepší kvality
obrazu se doporučuje použít televizor
s připojením HDMI.
yPoužijte nejnovější vysokorychlostní
kabel HDMI™ s funkcí CEC (Customer
Electronics Control – ovládání spotřební
elektroniky).
yVysokorychlostní kabely HDMI™
jsou testovány pro přenos HD signálu
s rozlišením až 1 080p a vyšším.
yPodporovaný formát HDMI Audio: Dolby
Digital, DTS, PCM (do 192 KHz, 32KHz/4
4,1KHz/48KHz/88KHz/96KHz/176KHz/19
2KHz)
Slovenčina
Slúži na prenos digitálneho obrazového a
zvukového signálu z externého zariadenia
do televízora. Prepojte externé zariadenie a
televízor prostredníctvom kábla HDMI podľa
nasledujúceho obrázku.
Na pripojenie zvoľte ľubovoľný port HDMI.
Nezáleží na tom, ktorý port použijete.
POZNÁMKA
yPre dosiahnutie najlepšej kvality obrazu
sa odporúča používať televízor s
pripojením HDMI.
yPoužite najnovší vysokorýchlostný
kábel HDMI™ s funkciou podpory CEC
(Customer Electronics Control).
yVysokorýchlostné káble HDMI™ sú
testované tak, aby prenášali HD signál s
rozlíšením až do 1080p a viac.
yPodporovaný formát zvuku cez konektor
HDMI: Dolby Digital, DTS, PCM (až do
192 kHz, 32 KHz/44,1 KHz/48 KHz/88
KHz/96 KHz/176 KHz/192 KHz)
Română
Transmite semnale audio şi video digitale de
la un dispozitiv extern la televizor. Conectaţi
dispozitivul extern şi televizorul cu cablul HDMI,
aşa cum se arată în ilustraţia următoare.
Alegeţi orice port de intrare HDMI pentru a vă
conecta. Nu are importanţă ce port utilizaţi.
NOTĂ
ySe recomandă utilizarea televizorului cu
conexiunea HDMI pentru cea mai bună
calitate a imaginii.
yUtilizaţi cel mai recent cablu HDMI™ de
mare viteză cu funcţia CEC (Customer
Electronics Control).
yCablurile HDMI™ de mare viteză sunt
testate să transporte un semnal HD de
până la 1080p şi peste.
yFormat audio HDMI acceptat: Dolby
Digital, DTS, PCM (Până la 192 KHz,
32KHz/44,1KHz/48KHz/88KHz/96KHz/17
6KHz/192KHz)
Български
Предава цифровите видео- и аудиосигнали от
външно устройство на телевизора. Свържете
външното устройство с телевизора чрез HDMI
кабела, както е показано на следната фигура.
За да се свържете, изберете произволен HDMI
вход. Няма значение кой порт ще използвате.
ЗАБЕЛЕЖКА
yЗа най-добро качество на
изображението е препоръчително да
използвате телевизора с HDMI връзка.
yИзползвайте най-новия
високоскоростен HDMI™ кабел с
функция CEC (Customer Electronics
Control).
yВисокоскоростните HDMI™ кабели са
тествани за възможност да поемат HD
сигнал до 1080p и по-висок.
yПоддържан HDMI аудиоформат: Dolby
Digital, DTS, PCM (до 192 KHz, 32KHz/4
4.1KHz/48KHz/88KHz/96KHz/176KHz/19
2KHz)

A-18 MAKING CONNECTIONS
Latviešu
Pārraida digitālos video un audio signālus no
ārējās ierīces uz televizoru. Savienojiet ārējo
ierīci un televizoru, izmantojot HDMI kabeli, kā
redzams nākamajā attēlā.
Savienojumam izmantojiet jebkuru HDMI ieejas
portu. Varat izmantot jebkuru portu.
PIEZĪME
yVislabākās attēla kvalitātes iegūšanai
televizoram ieteicams izmantot HDMI
savienojumu.
yIzmantojiet jaunāko lielātruma HDMI™
kabeli ar funkciju CEC (patēriņa
elektroierīču vadība).
yLielātruma HDMI™ kabeļi spēj pārraidīt
1080p un lielāku signālu.
yAtbalstītais HDMI audio formāts: Dolby
Digital, DTS, PCM (līdz192 KHz, 32KHz/
44,1KHz/48KHz/88KHz/96KHz/176KHz/1
92KHz)
Srpski
Omogućava prenos digitalnih video i audio
signala sa spoljnog uređaja do televizora.
Povežite spoljni uređaj i televizor pomoću HDMI
kabla na način prikazan na sledećoj slici.
Izaberite bilo koji HDMI ulazni priključak da
biste povezali uređaje. Možete koristiti bilo koji
priključak.
NAPOMENA
yZa bolji kvalitet slike na televizoru,
preporučujemo da koristite HDMI vezu.
yKoristite najnoviji High Speed HDMI™
kabl sa CEC funkcijom (Customer
Electronics Control).
yHigh Speed HDMI™ kablovi su testirani
za prenos HD signala rezolucije do 1080p
i veće.
yPodržani HDMI format zvuka: Dolby
Digital, DTS, PCM (do 192 kHz, 32KHz/4
4,1KHz/48KHz/88KHz/96KHz/176KHz/19
2KHz)
Eesti
Edastab välisseadme digitaalsed video- ja
helisignaalid telerisse. Ühendage välisseadme ja
teleri vahele HDMI-kaabel nii, nagu on näidatud
alltoodud joonisel.
Ühendamiseks valige suvaline HDMI-sisendpesa.
Pole tähtis, millise pesa valite.
MÄRKUS
yTeleri parima pildikvaliteedi tagamiseks
on soovitatav kasutada HDMI-ühendust.
yKasutage uusimat High Speed HDMI™
kaablit, millel on funktsioon CEC
(Customer Electronics Control).
yHigh Speed HDMI™ kaablite võime
edastada kuni 1080p ja rohkem
eraldusvõimega HD-signaali on
kontrollitud.
yToetatud HDMI audiovorming: Dolby
Digital, DTS, PCM (kuni 192 KHz, 32KHz
/44.1KHz/48KHz/88KHz/96KHz/176KHz/
192KHz)
Lietuvių k.
Perduoda skaitmeninius vaizdo ir garso signalus
iš išorinio įrenginio į televizorių. Sujunkite išorinį
įrenginį su televizoriumi HDMI kabeliu, kaip tai
parodyta šiame paveikslėlyje.
Norėdami sujungti pasirinkite bet kurį HDMI
įvesties prievadą. Nesvarbu, kurį prievadą
naudojate.
PASTABA
yGeriausiai vaizdo kokybei gauti
rekomenduojama naudoti televizorių su
HDMI jungtimi.
yNaudokite naujausią „High Speed
HDMI™“ kabelį su CEC (Naudotojo
elektroninės įrangos valdymas (angl.
Consumer Electronics Control)) funkcija.
y„High Speed HDMI™“ kabeliai yra
išbandyti perduodant HD signalą iki
1080p ir daugiau.
yPalaikomas HDMI garso formatas: „Dolby
Digital“, DTS, PCM (iki 192 KHz, 32KHz/
44,1KHz/48KHz/88KHz/96KHz/176KHz/1
92KHz)

A-19
MAKING CONNECTIONS
Bosanski
Prenosi digitalne video i audio signale sa
vanjskog uređaja na TV. Povežite vanjski uređaj
i TV putem HDMI kabla na način prikazan na
sljedećoj ilustraciji.
Odaberite neki HDMI priključak za povezivanje.
Možete koristiti bilo koji priključak.
NAPOMENA
yPreporučuje se korištenje TV uređaja
sa HDMI vezom za postizanje najbolje
kvalitete slike.
yKoristite najnoviji kabl HDMI™ velike
brzine sa funkcijom CEC (Customer
Electronics Control - Korisnička
elektronska kontrola).
yHDMI™ kablovi velike brzine testirani su
za prenos HD signala do 1080p i više.
yPodržani HDMI format zvuka: Dolby
Digital, DTS, PCM (do 192 KHz, 32KHz/4
4.1KHz/48KHz/88KHz/96KHz/176KHz/19
2KHz)
Македонски
Овозможува пренесување на дигитални видео
и аудио сигнали од надворешниот уред кон
телевизорот. Поврзете ги надворешниот уред
и телевизорот со HDMI кабел како што е
прикажано на следната слика.
Изберете кој било HDMI влезен приклучок
за да поврзете. Не е важно кој приклучок се
користи.
ЗАБЕЛЕШКА
yЗа најдобар квалитет на сликата се
препорачува користење на телевизорот
со HDMI поврзување.
yКористете најнови HDMI™ кабли со
голема брзина со CEC (Customer
Electronics Control) функција.
yHDMI™ каблите со голема брзина
се тестирани за пренесување на HD
сигнали до 1080p и повисоко.
yПоддржан HDMI аудио формат: Dolby
Digital, DTS, PCM (до 192 KHz, 32KHz/4
4,1KHz/48KHz/88KHz/96KHz/176KHz/19
2KHz)
Hrvatski
Prijenos digitalnog video i audio signala s
vanjskog uređaja na televizor. Priključite vanjski
uređaj na televizor pomoću HDMI kabela kako je
prikazano na sljedećoj slici.
Za povezivanje iskoristite bilo koji HDMI ulazni
priključak. Nije važno koji priključak koristite.
NAPOMENA
yZa najbolju kvalitetu slike preporučuje se
koristiti televizor s HDMI priključkom.
yKoristite najnoviji High Speed HDMI™
kabel s funkcijom CEC (Customer
Electronics Control).
yHigh Speed HDMI™ kabeli su pokazali
na testovima da prenose HD signal do
1080p i više.
yPodržani HDMI zvučni format: Dolby
Digital, DTS, PCM (do 192 KHz,
32KHz/44,1 KHz/48 KHz/88 KHz/96
KHz/176 KHz/192 KHz)
Shqip
Transmeton sinjalet e videos dixhitale dhe të
audios nga një pajisje e jashtme tek TV-ja. Lidhni
pajisjen e jashtme dhe TV-në me kabllon HDMI
siç tregohet në ilustrimin e mëposhtëm.
Zgjidhni një portë hyrëse çfarëdo HDMI për ta
lidhur. Nuk ka rëndësi se cilën portë përdorni.
SHËNIM
yPër cilësinë më të mirë të fotografisë
rekomandohet që TV-ja të përdoret me
lidhjen HDMI.
yPërdorni kabllon më të fundit High Speed
HDMI™ me funksionin CEC (Kontrolli i
pajisjeve elektronike për konsumatorët).
yKabllot High Speed HDMI™ janë testuar
për të mbartur një sinjal HD deri në
1080p dhe më lart.
yFormati audio HDMI i mbështetur: Dolby
Digital, DTS, PCM (Deri në 192 KHz,
32KHz/44.1KHz/48KHz/88KHz/96KHz/17
6KHz/192KHz)

A-20 MAKING CONNECTIONS
Русский
Передача цифровых видео и аудио сигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью кабеля HDMI, как показано на
следующем рисунке.
Для подключения выберите любой входной
порт HDMI. Используемый порт не имеет
значения.
ПРИМЕЧАНИЕ
yДля получения наилучшего качества
изображения рекомендуется
подключать телевизор через HDMI.
yИспользуйте высокоскоростной кабель
HDMI™ самой последней версии с
функцией CEC (Customer Electronics
Control).
yВысокоскоростные кабели HDMI™
тестируются на способность
передачи сигнала высокой четкости с
разрешением до 1080p и выше.
yПоддерживаемый формат HDMI Audio:
Dolby Digital, DTS, PCM (до 192 кГц,
32кГц/44,1кГц/48кГц/88кГц/96кГц/176кГ
ц/192кГц)
ARC (Audio Return Channel)
English
yAn external audio device that supports
SIMPLINK and ARC must be connected
using HDMI IN 1 (ARC) or HDMI/DVI IN 1
(ARC) port.
yWhen connected with a high-speed
HDMI cable, the external audio device
that supports ARC outputs optical SPDIF
without additional optical audio cable and
supports the SIMPLINK function.
Magyar
yA SIMPLINK és ARC funkciót támogató
külső audioeszközt a HDMI IN 1 (ARC)
vagy HDMI/DVI IN 1 (ARC) porton
keresztül kell csatlakoztatni.
yNagy sebességű HDMI-kábellel
való csatlakoztatás esetén a külső
audioeszköz az ARC kimenetek optikai
SPDIF-ét további optikai audiokábel
nélkül támogatja, valamint támogatja a
SIMPLINK funkciót.
Polski
yZewnętrzne urządzenie audio z obsługą
funkcji SIMPLINK i ARC musi być
podłączone przez port wejścia HDMI IN 1
(ARC) lub HDMI/DVI IN 1 (ARC).
yW przypadku podłączenia za pomocą
przewodu High Speed HDMI zewnętrzne
urządzenie audio z obsługą funkcji ARC
wysyła optyczny sygnał SPDIF bez
dodatkowego optycznego przewodu audio
i obsługuje funkcję SIMPLINK.
Česky
yExterní audio zařízení, které podporuje
SIMPLINK a ARC, musí být připojeno
pomocí portu HDMI IN 1 (ARC) nebo
HDMI/DVI IN 1 (ARC).
yPokud je externí audio zařízení,
které podporuje ARC, připojeno
vysokorychlostním kabelem HDMI, má
na výstupu optické SPDIF bez dalšího
optického audio kabelu a podporuje funkci
SIMPLINK.
