OWNER S MANUAL
LED TV*
Please read this manual carefully before operating your set and retain
it for future reference.
* LG LED TVs are LCD TVs with LED backlighting.
UB80**
UB82**
UB83**
www.lg.com
*MFL68484513*
P/NO : MFL68484513(1406-REV00)
Printed in Korea

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
LANGUAGE LIST
English
Italiano
COMMON
LANGUAGE
COMMON
B-1 SPECIFICATIONS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-5 Tidying cables
A-6 MAKING CONNECTIONS
A-6 Antenna connection
A-6 Satellite dish connection
A-7 HDMI connection
A-8 - ARC (Audio Return Channel)
A-9 Headphone connection
A-10 DVI to HDMI connection
A-11 Component connection
A-12 Composite connection
A-13 MHL connection
A-14 Audio connection
A-14 - Digital optical audio connection
A-15 USB connection
A-16 CI module connection
A-17 Euro Scart connection

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.
Attaching the stand
UB80**, UB82**
A Stand Base
B Stand Base
1
2
1
1 Attach the stand to the TV using the upper
mounting hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
2
M4 x L20
4EA
UB83**-ZG
B stand base
A stand base
1
1
2
1 Attach the stand to the TV using the upper
mounting hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
2
M4 x L21
4EA

A-4 SETTING UP THE TV
UB83**-ZB
1
Stand Base
M4 x L20
4EA
Stand Body (R)
Stand Body (L)
NOTE
yBe sure to check the Stand Body (L), (R),
when installing on the stand base.
2
1
2
1 Attach the stand to the TV using the upper
mounting hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
3
M4 x L20
4EA

A-5
SETTING UP THE TV

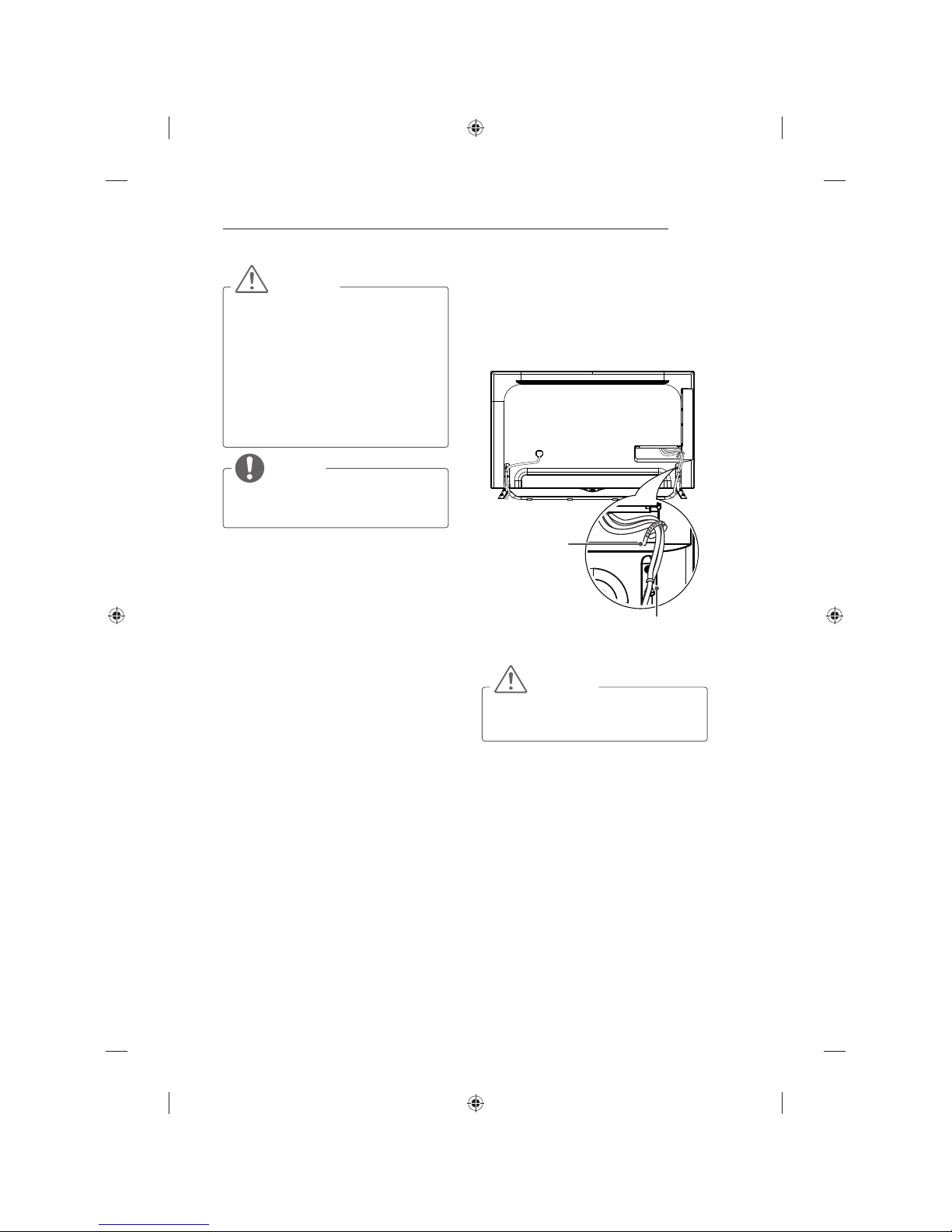

CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
FXVKLRQHGWDEOHRUÀDWVXUIDFHWRSURWHFWWKH
screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they are
not fastened securely enough, the TV may
tilt forward after being installed.)
Do not use too much force and over tighten
the screws; otherwise screw may be
damaged and not tighten correctly.
NOTE
yRemove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.
Tidying cables
Image shown may differ from your TV.
1 Gather and bind the cables with the Cable
Holder and the Cable Management.
2 Fix the Cable Management firmly to the TV.
Cable Holder
Cable management
CAUTION
yDo not move the TV by holding the cable
holder, as the cable holder may break, and
injuries and damage to the TV may occur.

A-6 MAKING CONNECTIONS
Italiano
Collegare il televisore all’antenna centralizzata
FRQXQFDYR5)
NOTA
yUtilizzare uno sdoppiatore del segnale
per usare più di 2 televisori.
ySe la qualità dell’immagine è scarsa,
installare correttamente un amplificatore
del segnale per migliorarla.
ySe la qualità dell’immagine è scarsa con
un’antenna collegata, provare a riallineare
l’antenna nella direzione corretta.
yIl cavo e il convertitore dell’antenna non
sono in dotazione.
yAudio DTV supportato: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Satellite dish connection
(Only satellite models)
IN
13 / 18 V 700mA Max LNB IN
Satellite
IN
13 / 18 V
LNB IN
Satellite
700mA Max
(*Not Provided)
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 ).
Italiano
Collegare la TV a un’antenna satellitare e a una
SUHVDVDWHOOLWDUHFRQXQFDYR5)VDWHOOLWDUH
MAKING CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the UB83**-ZB models.
Antenna connection
IN
ANTENNA /
CABLE
(*Not Provided)
English
Connect the TV to a wall antenna socket with an
RF cable (75 ).
NOTE
yUse a signal splitter to use more than 2
TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an
antenna connected, try to realign the
antenna in the correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC

A-7
MAKING CONNECTIONS
HDMI connection
HDMI
/DVI IN
(4K@60Hz)
2 (ARC)
1 (HDCP2.2)
(4K@60Hz)/
DVI IN
3 (MHL)
DVD / Blu-Ray / HD Cable Box
/ HD STB / PC
(*Not Provided)
English
Transmits the digital video and audio signals
from an external device to the TV. Connect the
external device and the TV with the HDMI cable
as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with
the HDMI connection for the best image
quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested
to carry an HD signal up to 1080p and
higher.
ySupported HDMI Audio format : Dolby
Digital (32KHz, 44.1KHz, 48KHz),
DTS (44.1KHz, 48KHz), PCM (32KHz,
44.1KHz, 48KHz, 96KHz, 192KHz)
4K@50/60Hz Support Format
Resolution
Frame
rate
(Hz)
Colour Depth /
Chroma Sampling
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
8 bit / YCbCr 4:2:0

A-8 MAKING CONNECTIONS
Italiano
Il segnale digitale audio e video viene trasmesso
da un dispositivo esterno al televisore. Collegare il
dispositivo esterno e il televisore mediante il cavo
HDMI come mostrato nell’illustrazione di seguito.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
NOTA
ySi consiglia di utilizzare il televisore con
il collegamento HDMI per ottenere la
migliore qualità delle immagini.
yUtilizzare un cavo HDMI™ ad alta
velocità dotato dei requisiti più recenti
con funzione CEC (Customer Electronics
Control).
yI cavi HDMI™ ad alta velocità sono testati
per trasmettere un segnale HD fino a
1080p e superiore.
yFormato audio HDMI supportato : Dolby
Digital (32KHz, 44.1KHz, 48KHz),
DTS (44.1KHz, 48KHz), PCM (32KHz,
44.1KHz, 48KHz, 96KHz, 192KHz)
Formato supportato: 4K a 50/60 Hz
Risoluzione
Frequenza
fotogrammi
(Hz)
Intensità
di colore /
Campionamento
dei colori
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
8 bit / YCbCr 4:2:0
ARC (Audio Return Channel)
English
yAn external audio device that supports
SIMPLINK and ARC must be connected
using HDMI(4K@60Hz)/DVI IN 2 (ARC)
port.
yWhen connected with a high-speed
HDMI cable, the external audio device
that supports ARC outputs optical SPDIF
without additional optical audio cable and
supports the SIMPLINK function.
Italiano
yUn dispositivo audio esterno che supporta
SIMPLINK e ARC deve essere collegato
tramite la porta HDMI(4K@60Hz)/DVI IN
2 (ARC).
ySe si effettua il collegamento con un
cavo HDMI ad alta velocità, il dispositivo
audio esterno che supporta ARC
trasmette il segnale SPDIF senza il cavo
ottico aggiuntivo e supporta la funzione
SIMPLINK.

A-9
MAKING CONNECTIONS
Headphone connection
OUT
EXT.SPEAKER
H/P
/
(*Not Provided)
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown.
NOTE
yAUDIO menu items are disabled when
connecting a headphone.
yOptical Digital Audio Out is not available
when connecting a headphone.
yHeadphone impedance: 16 
yMax audio output of headphone: 0.627
mW to 1.334 mW
yHeadphone jack size: 0.35 cm
Italiano
&RQVHQWHODWUDVPLVVLRQHGHOVHJQDOHGHOOHFXI¿H
dalla TV a un dispositivo esterno. Collegare il
GLVSRVLWLYRHVWHUQRHOD79FRQOHFXI¿HFRPH
mostrato nell’illustrazione di seguito.
NOTA
yLe voci del menu AUDIO sono disabilitate
se sono collegate le cuffie.
yL’uscita audio ottica digitale non è
disponibile se sono collegate le cuffie.
yImpedenza cuffie: 16 
y8VFLWDDXGLRPD[GHOOHFXI¿HGD
mW a 1,334 mW
y'LPHQVLRQLMDFNSHUFXI¿DFP

A-10 MAKING CONNECTIONS

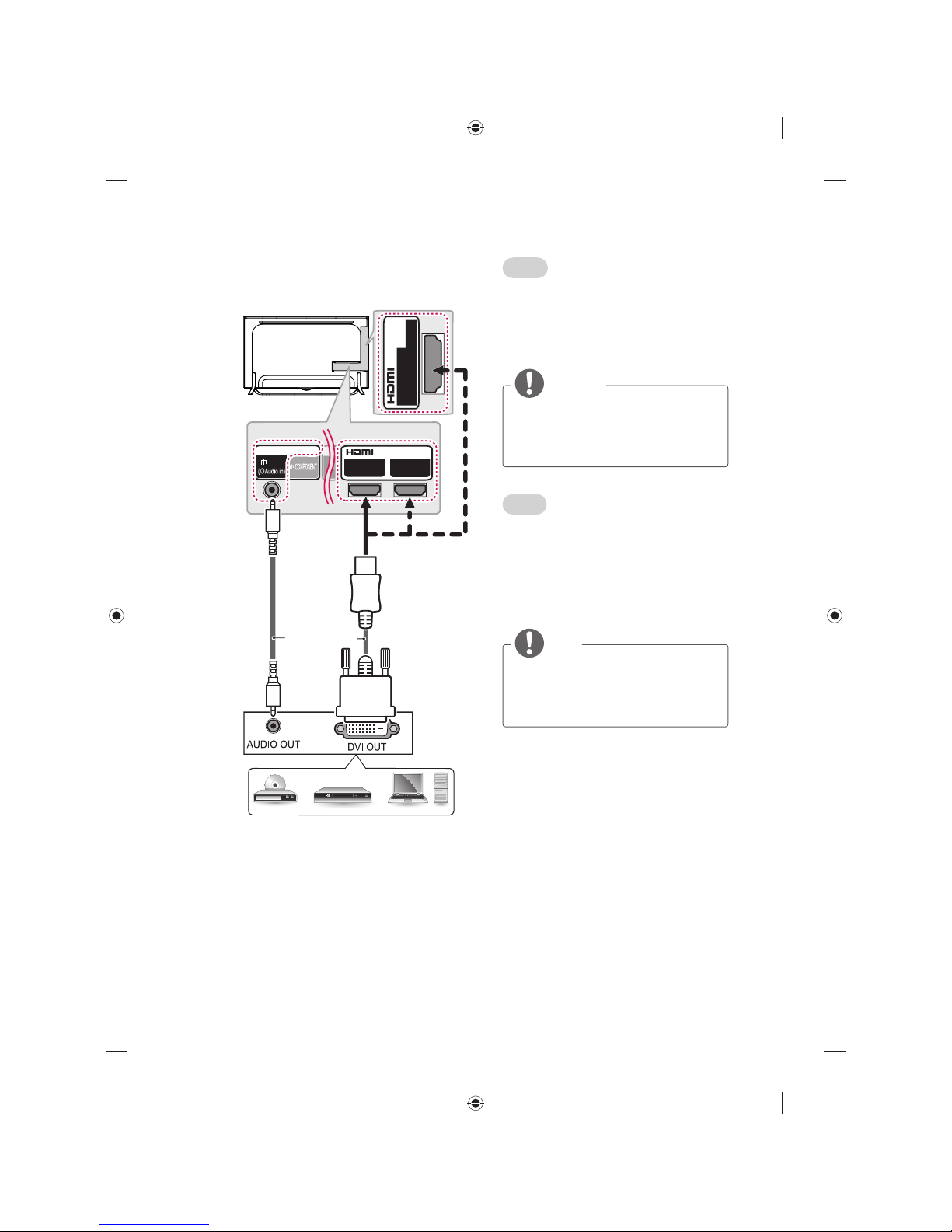

DVI to HDMI connection
IN
AV2
/
/
/DVI IN
(4K@60Hz)
2 (ARC)
1 (HDCP2.2)
(4K@60Hz)/
DVI IN
3 (MHL)
DVD / Blu-Ray / HD Cable Box / HD STB / PC
(*Not Provided)
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yDepending on the graphics card, DOS
mode may not work if a HDMI to DVI
Cable is in use.
yWhen using the HDMI/DVI cable, only
Single link is supported.
Italiano
Il segnale digitale video viene trasmesso da
un dispositivo esterno al televisore. Collegare
il dispositivo esterno e il televisore mediante il
cavo DVI-HDMI come mostrato nell’illustrazione
di seguito. Per trasmettere un segnale audio,
collegare un cavo audio.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
NOTA
yA seconda della scheda grafica in uso, la
modalità DOS potrebbe non funzionare
se si utilizza un cavo da HDMI a DVI.
yQuando si utilizza il cavo HDMI/DVI, è
supportata solo l’interfaccia Single link.

A-11
MAKING CONNECTIONS
Component connection
VIDEO
AUDIO
L R
IN
COMPONENT
YP B AUDIO
AV2
P R VIDEO
AV2
DVD / Blu-Ray / HD Cable Box
GREEN
(Use the
component gender
cable provided.)
YELLOW
(Use the composite
gender cable
provided.)
YELLOW
WHITE
RED RED
BLUE
GREEN
WHITE
RED RED
BLUE
GREEN
WHITE
RED RED
BLUE
GREEN
(*Not
Provided)
English
Transmits analogue video and audio signals
from an external device to the TV. Connect the
external device and the TV with a component
cable(or component gender cable) as shown.
NOTE
yIf cables are not installed correctly, it
could cause this image to display in black
and white or with distorted colours.
Italiano
Il segnale audio e video analogico viene
trasmesso da un dispositivo esterno al televisore.
Collegare il dispositivo esterno e il TV con
un cavo Component (o un cavo generico
Component) come mostrato.
NOTA
yL’errato collegamento dei cavi può far sì
che le immagini vengano visualizzate in
bianco e nero o con colori distorti.

A-12 MAKING CONNECTIONS

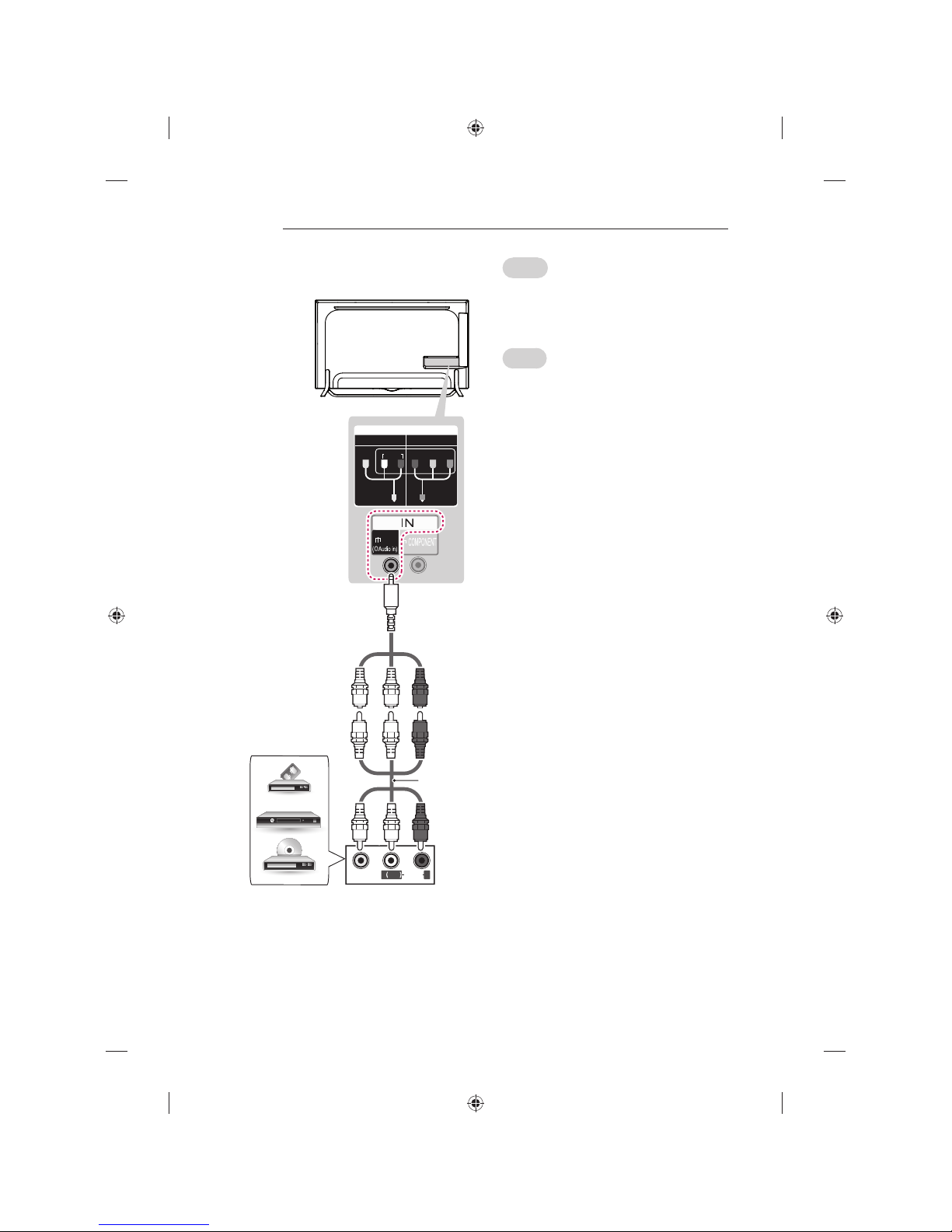

Composite connection
VIDEO
MONO
( )
AUDIOL R
IN
COMPONENT
YP B AUDIO
AV2
P R VIDEO
AV2
DVD / Blu-Ray /
HD Cable Box / VCR
YELLOW
(Use the composite
gender cable provided.)
RED
WHITE
YELLOW
RED
YELLOW
(*Not
Provided)
RED
WHITE
YELLOW
WHITE
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with the composite cable as
shown.
Italiano
Il segnale audio e video analogico viene
trasmesso da un dispositivo esterno al televisore.
Collegare il dispositivo esterno e il televisore
mediante il cavo composite come mostrato
nell’illustrazione di seguito.

A-13
MAKING CONNECTIONS

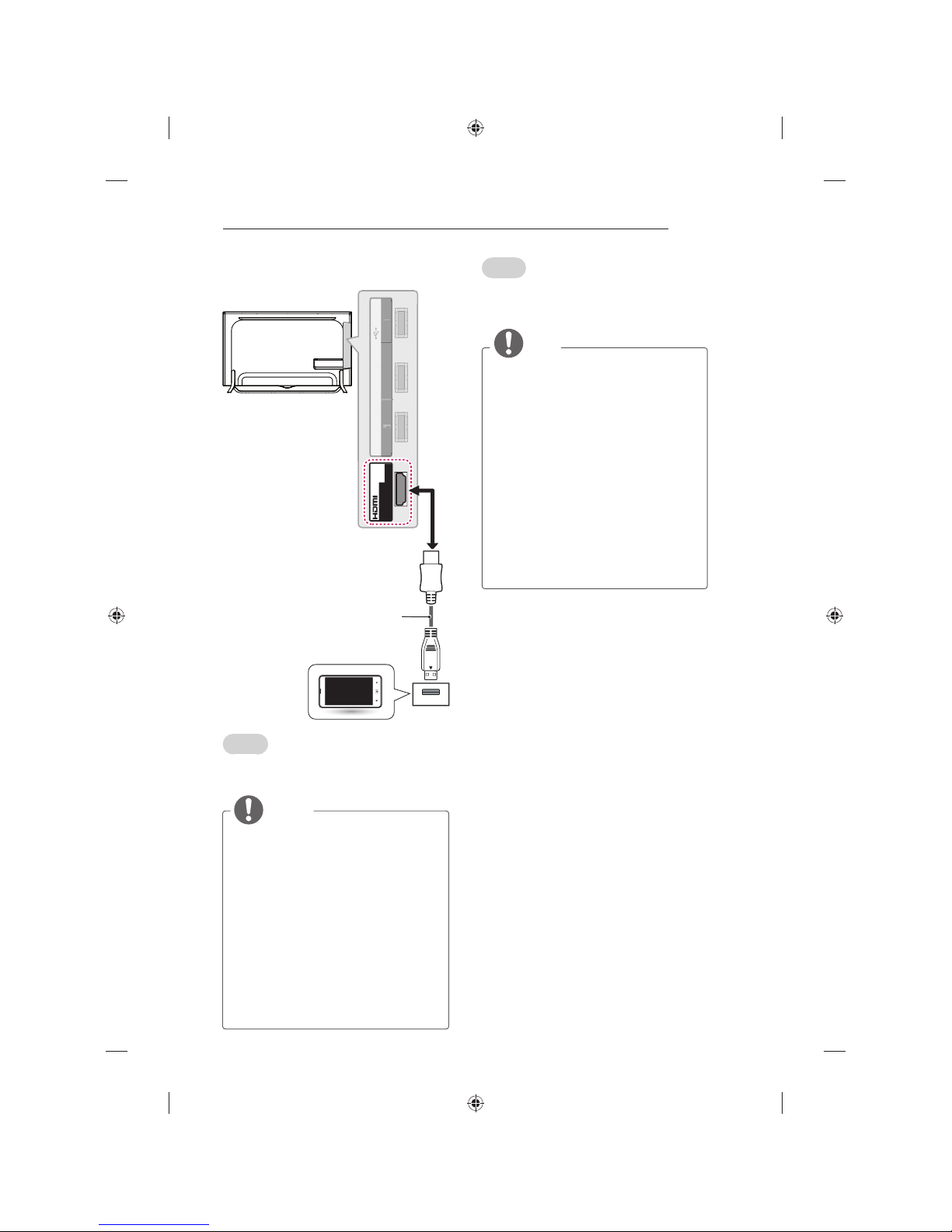

MHL connection
HDD I
N
2
1
3
US
B I
N
(4K@60Hz)/
DVI IN
3 (MHL)
MHL passive cable
(*Not Provided)
Mobile phone
English
Mobile High-definition Link (MHL) is an interface
for transmitting digital audiovisual signals from
mobile phones to television sets.
NOTE
yConnect the mobile phone to the
HDMI(4K@60Hz)/DVI IN 3 (MHL) port to
view the phone screen on the TV.
yThe MHL passive cable is needed to
connect the TV and a mobile phone.
yThis only works for the MHL-enabled
phone.
ySome applications can be operated by
the remote control.
yFor some mobile phones supporting MHL,
you can control with the Magic Remote.
yRemove the MHL passive cable from the
TV when:
-the MHL function is disabled
-your mobile device is fully charged in
standby mode
Italiano
0RELOH+LJKGH¿QLWLRQ/LQN0+/qXQ¶LQWHUIDFFLD
per la trasmissione di segnali audiovisivi digitali
dai cellulari ai TV.
NOTA
yCollegare il telefono cellulare alla porta
HDMI(4K@60Hz)/DVI IN 3 (MHL) per
visualizzare lo schermo del telefono sul
TV.
yÈ necessario un cavo passivo MHL per
collegare il TV a un cellulare.
yQuesta funzione è disponibile soltanto sui
telefoni che supportano l’interfaccia MHL.
yÈ possibile utilizzare alcune applicazioni
tramite il telecomando.
yPer alcuni cellulari che supportano la
tecnologia MHL, è possibile utilizzare il
telecomando magico.
yRimuovere il cavo passivo MHL dal TV
quando:
- La funzione MHL è disattivata
- Il dispositivo mobile è completamente
carico in modalità standby

A-14 MAKING CONNECTIONS
Audio connection
OUT
OPTICAL
DIGITAL
AUDIO
OPTICAL AUDIO IN
(*Not Provided)
Digital Audio System
English
You may use an optional external audio system
instead of the built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
yDo not look into the optical output port.
Looking at the laser beam may damage
your vision.
yAudio with ACP (Audio Copy Protection)
function may block digital audio output.
Italiano
È possibile utilizzare un sistema audio esterno
opzionale al posto dell’altoparlante integrato.
Collegamento audio ottico digitale
Il segnale audio digitale viene trasmesso dal
televisore su un dispositivo esterno. Collegare
il dispositivo esterno e il televisore con il cavo
audio ottico come mostrato nell’illustrazione di
seguito.
NOTA
yNon guardare nella porta dell’uscita
ottica. Guardare il raggio laser potrebbe
provocare danni alla vista.
yContenuti audio con funzione anticopia
(ACP, Audio Copy Protection) possono
bloccare l’uscita audio digitale.

A-15
MAKING CONNECTIONS
USB connection
HDD IN
2
13
USB IN
HUB
(*Not Provided)
HDD
(*Not Provided)
USB
(*Not Provided)
English
Connect a USB storage device such as a USB
flash memory, external hard drive, or a USB
memory card reader to the TV and access the
SmartShare menu to use various multimedia files.
NOTE
ySome USB Hubs may not work. If a USB
device connected using a USB Hub is not
detected, connect it to the USB port on
the TV directly.
yConnect the external power source if your
USB is needed.
Italiano
Collegare una periferica di archiviazione USB, ad
HVHPSLRXQDPHPRULDÀDVK86%XQKDUGGLVN
esterno, o un lettore di schede di memoria USB
al televisore e accedere al menu SmartShare per
XWLOL]]DUHGLYHUVL¿OHPXOWLPHGLDOL
NOTA
yAlcuni hub USB potrebbero non
funzionare. Se una periferica USB
collegata tramite un hub USB non viene
rilevata, collegarla direttamente alla porta
USB della TV.
yCollegarsi all’alimentazione esterna se il
dispositivo USB lo richiede.

A-16 MAKING CONNECTIONS
CI module connection
(*Not Provided)
English
View the encrypted (pay) services in digital
TV mode. This feature is not available in all
countries.
NOTE
yCheck if the CI module is inserted into
the PCMCIA CARD SLOT in the right
direction. If the module is not inserted
properly, this can cause damage to the
TV and the PCMCIA card slot.
yIf the TV does not display any video
and audio when CI+ CAM is connected,
please contact to the Terrestrial/Cable/
Satellite Service Operator.
Italiano
&RQVHQWHODYLVLRQHGHLVHUYL]LFRGL¿FDWLD
pagamento) in modalità TV digitale. Questa
funzione non è disponibile in tutti i paesi.
NOTA
yVerificare che il modulo CI sia inserito
nello slot della scheda PCMCIA nel verso
corretto. Se il modulo non è inserito nel
modo corretto, possono verificarsi danni
alla TV e allo slot stesso.
ySe il TV non visualizza o riproduce
alcun contenuto video e audio quando
è collegata la funzione CAM (modulo
di accesso condizionale) con CI+
(Interfaccia comune plus), contattare
l’operatore del servizio terrestre/via cavo/
satellitare.

A-17
MAKING CONNECTIONS
Euro Scart connection
AV1
(RGB)
(RGB)
IN/OUT
AV 1
(*Not Provided)
(Use the Scart gender
cable provided.)
English
Transmits the video and audio signals from an
external device to the TV set. Connect the external
device and the TV set with the euro scart cable (or
Scart gender cable) as shown.
Output
Type
Current
input mode
AV1
(TV Out1)
Digital TV Digital TV
Analogue TV, AV
Analogue TV Component
HDMI
1 TV Out : Outputs Analogue TV or Digital TV
signals.
NOTE
yAny Euro scart cable used must be signal
shielded.
yWhen watching digital TV in 3D imaging
mode, only 2D out signals can be output
through the SCART cable. (Only 3D
models)
Italiano
Consente la trasmissione dei segnali audio e
video da un dispositivo esterno al televisore. Col-
legare il dispositivo esterno e il TV con un cavo
Euro Scart (o un cavo generico Euro Scart) come
mostrato.
Tipo di uscita
Modalità
di ingresso
corrente
AV1
(Uscita TV1)
TV digitale TV digitale
TV analogica, AV
TV analogicaComponent
HDMI
1 Uscita TV: uscite segnali TV analogica o TV
digitale.
NOTA
yI cavi Euro Scart devono essere
schermati.
yQuando si guarda il TV digitale in
modalità immagini 3D, solo i segnali di
uscita 2D possono passare attraverso il
cavo SCART. (Solo modelli 3D)

A-18 MAKING CONNECTIONS
English
Connect various external devices to the TV
and switch input modes to select an external
device. For more information of external device’s
connection, refer to the manual provided with
each device.
Available external devices are: HD receivers,
DVD players, VCRs, audio systems, USB storage
devices, PC, gaming devices, and other external
devices.
NOTE
yThe external device connection may differ
from the model.
yConnect external devices to the TV
regardless of the order of the TV port.
yIf you record a TV programme on a
DVD recorder or VCR, make sure to
connect the TV signal input cable to the
TV through a DVD recorder or VCR. For
more information of recording, refer to
the manual provided with the connected
device.
yRefer to the external equipment’s manual
for operating instructions.
yIf you connect a gaming device to the TV,
use the cable supplied with the gaming
device.
yIn PC mode, there may be noise
associated with the resolution, vertical
pattern, contrast or brightness. If noise is
present, change the PC output to another
resolution, change the refresh rate to
another rate or adjust the brightness and
contrast on the PICTURE menu until the
picture is clear.
yIn PC mode, some resolution settings
may not work properly depending on the
graphics card.
yIf Ultra HD content is played on your PC,
video or audio may become disrupted
intermittently depending on your PC’s
performance.
Italiano
Collegare diversi dispositivi esterni al televisore e
PRGL¿FDUHODPRGDOLWjGLLQJUHVVRSHUVHOH]LRQDUH
un dispositivo esterno. Per ulteriori informazioni
sul collegamento di un dispositivo esterno,
consultare il manuale fornito in dotazione con
ciascun dispositivo.
È possibile collegare i seguenti dispositivi esterni:
ricevitori HD, lettori DVD, VCR, sistemi audio,
periferiche di archiviazione USB, PC, console per
videogiochi e altri dispositivi esterni.
NOTA
yIl collegamento del dispositivo esterno
può variare in base al modello.
yCollegare i dispositivi esterni al televisore
a prescindere dall’ordine della porta del
televisore.
ySe si registra un programma TV su un
registratore DVD o VCR, accertarsi di
collegare il cavo di ingresso del segnale
al televisore attraverso un registratore
DVD o VCR. Per ulteriori informazioni
sulla registrazione, consultare il manuale
fornito in dotazione con il dispositivo
collegato.
yConsultare il manuale
dell’apparecchiatura esterna per le
istruzioni operative.
ySe si collega una console per videogiochi
alla TV, utilizzare il cavo fornito con il
dispositivo.
yIn modalità PC, possono essere
presenti interferenze relative alla
risoluzione, schemi verticali, contrasto
o luminosità. In caso di interferenze,
modificare la modalità PC impostando
un’altra risoluzione o modificando la
frequenza di aggiornamento oppure
regolare luminosità e contrasto sul
menu IMMAGINE finché non si ottiene
un’immagine nitida.
yA seconda della scheda grafica utilizzata,
alcune impostazioni di risoluzione
potrebbero non essere adatte alla
modalità PC.
ySe i contenuti Ultra HD vengono riprodotti
sul PC, il video o l’audio potrebbero
interrompersi a seconda delle prestazioni
del PC in uso.

OWNER S MANUAL
LED TV*
Please read this manual carefully before operating your set and retain
it for future reference.
www.lg.com
* LG LED TVs are LCD TVs with LED backlighting.

2
ENGLISH
TABLE OF CONTENTS
TABLE OF CONTENTS
3 LICENSES
3 OPEN SOURCE SOFTWARE
NOTICE
3 EXTERNAL CONTROL DEVICE
SETUP
4 SAFETY INSTRUCTIONS
10 - Viewing 3D Imaging (Only 3D models)
12 INSTALLATION PROCEDURE
12 ASSEMBLING AND PREPARING
12 Unpacking
15 Separate purchase
16 Parts and buttons
17 - Using the Joystick button
18 Lifting and moving the TV
19 Mounting on a table
20 Mounting on a wall
21 REMOTE CONTROL
23 MAGIC REMOTE FUNCTIONS
24 Registering Magic Remote
24 How to use Magic Remote
25 Precautions to Take when Using the
Magic Remote
25 USING THE USER GUIDE
26 MAINTENANCE
26 Cleaning your TV
26 - Screen, frame, cabinet and stand
26 - Power cord
26 TROUBLESHOOTING
27 SPECIFICATIONS
WARNING
yIf you ignore the warning message, you
may be seriously injured or there is a
possibility of accident or death.
CAUTION
yIf you ignore the caution message, you
may be slightly injured or the product may
be damaged.
NOTE
yThe note helps you understand and use
the product safely. Please read the note
carefully before using the product.
