LG 42PN45 Series User manual

Printing specification Drawn Checked Approved
Signature Danbi.park Yena.park Jongok.kim
MMM/DD/YYYY Nov/06/2012 Nov/06/2012 Nov/06/2012
1. Model Description
:Model name 42PN450D-ZA :Brand name LG :Part number MFL67710008
:2nd, 3rd Suffix RU/DR :Product name 42PN450D (Revision number) (1307-REV06)
2. Printing Specification
:1. Trim size (Format) 148 mm x 210 mm (A5)
2. Printing colors
:• Cover 1 Color (Black)
:• Inside 1 Color (Black)
3. Stock (Paper)
:• Cover Coated, Snow white paper 150 g/㎡
:• Inside Uncoated, wood-free paper 60 g/㎡
:4. Bindery Perfect binding
:5. Language ENG/RUS/KAZ/UKR (4)
:6. Number of pages 108
N
O
T
E
“This part contains Eco-hazardous substances (Pb, Cd, Hg, Cr6+, PBB, PBDE, etc.) within LG standard level,
Details should be followed Eco-SCM management standard[LG(56)-A-2524].
Especially, Part should be followed and controlled the following specification.
(1) Eco-hazardous substances test report should be submitted when Part certification test and First Mass Production.
(2) Especially, Don’t use or contain lead(Pb) and cadmium(Cd) in ink.
3. Origin Notification
:LGEAK Printed in Kazakhstan :LGEKR Printed in Korea :LGERS Printed in Mexico
:LGEAZ Printed in Brazil :LGEMA Printed in Poland :LGESY Printed in China
:LGEEG Printed in Egypt :LGEMX Printed in Mexico :LGETH Printed in Thailand
:LGEIL Printed in India :LGEND Printed in China :LGEVN Printed in Vietnam
:LGEIN Printed in Indonesia :LGERA Printed in Russia :LGEWR Printed in Poland
4. Changes
Jul/04/2013 Jinkyung Kim EKPD700022 [PD31B] Changed the ukrainian standard mark.
May/28/2013 Jinkyung Kim EKPD500150 [PD31B] Changed size of manual.
Apr/19/2013 Jinkyung Kim EKPD400108 Requested by HW team, Changed the Ferrite core.
Mar/08/2013 Danbi Park EKPD300072 Requested by mechanical team, Changed the Power Cord Holder.
Feb/06/2013 Danbi Park EKPD200040 Requested by standards team, changed standards mark of Ukrainia.
Jan/11/2013 Danbi Park EKPD100095 Requested by standards team, changed standards mark of Russia and
Ukrainia.
Rev. Number MMM/DD/YYYY Signature ECO Number Change Contents
1
10
9
8
7
6
5
4
3
2

Pagination sheet :Part number MFL67710008
:Total pages 108 pages
Front
(Eng)
P/No. A-2 … … … A-16
Front
(Eng)
2 … … … … 21 Blank
Front
(Rus)
2 … … … … 21 Blank
Front
(Kaz)
2 … … … … 21 Blank
Front
(Ukr)
2 … … … … 21 Blank
Back
Cover
B-1 B-2 Blank (Eng)

PN45**
PN65**
OWNER’S MANUAL
PLASMA TV
Please read this manual carefully before operating
your set and retain it for future reference.
www.lg.com
P/NO : MFL67710008 (1307-REV06)
Printed in Korea

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-4 Tidying cables
A-5 MAKING CONNECTIONS
A-5 Antenna Connection
A-6 Satellite dish Connection
A-6 HDMI Connection
A-8 DVI to HDMI Connection
A-9 Component Connection
A-10 Composite Connection
A-10 Audio Connection
A-10 - Digital optical audio connection

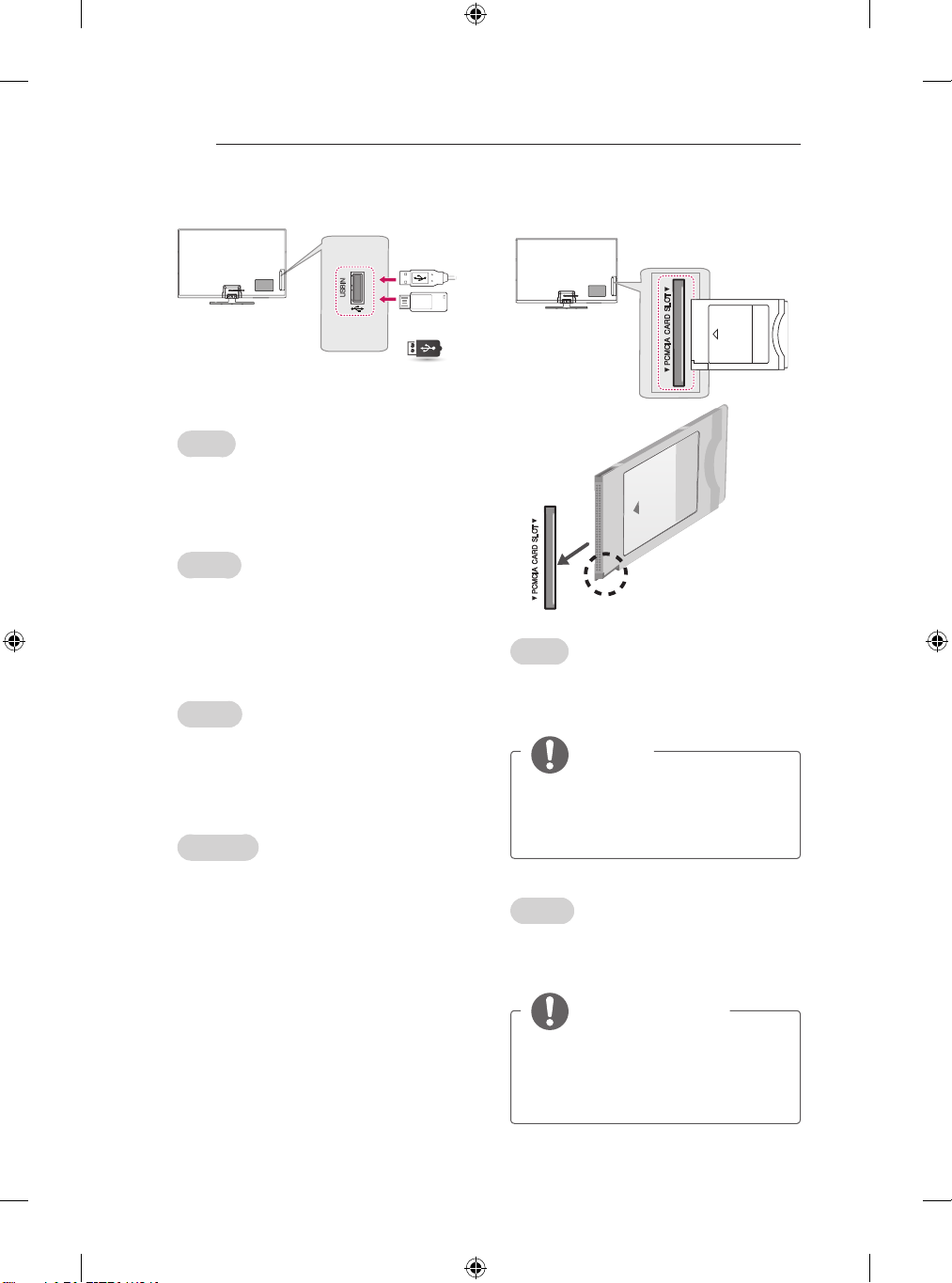

A-12 USB Connection
A-12 CI module Connection

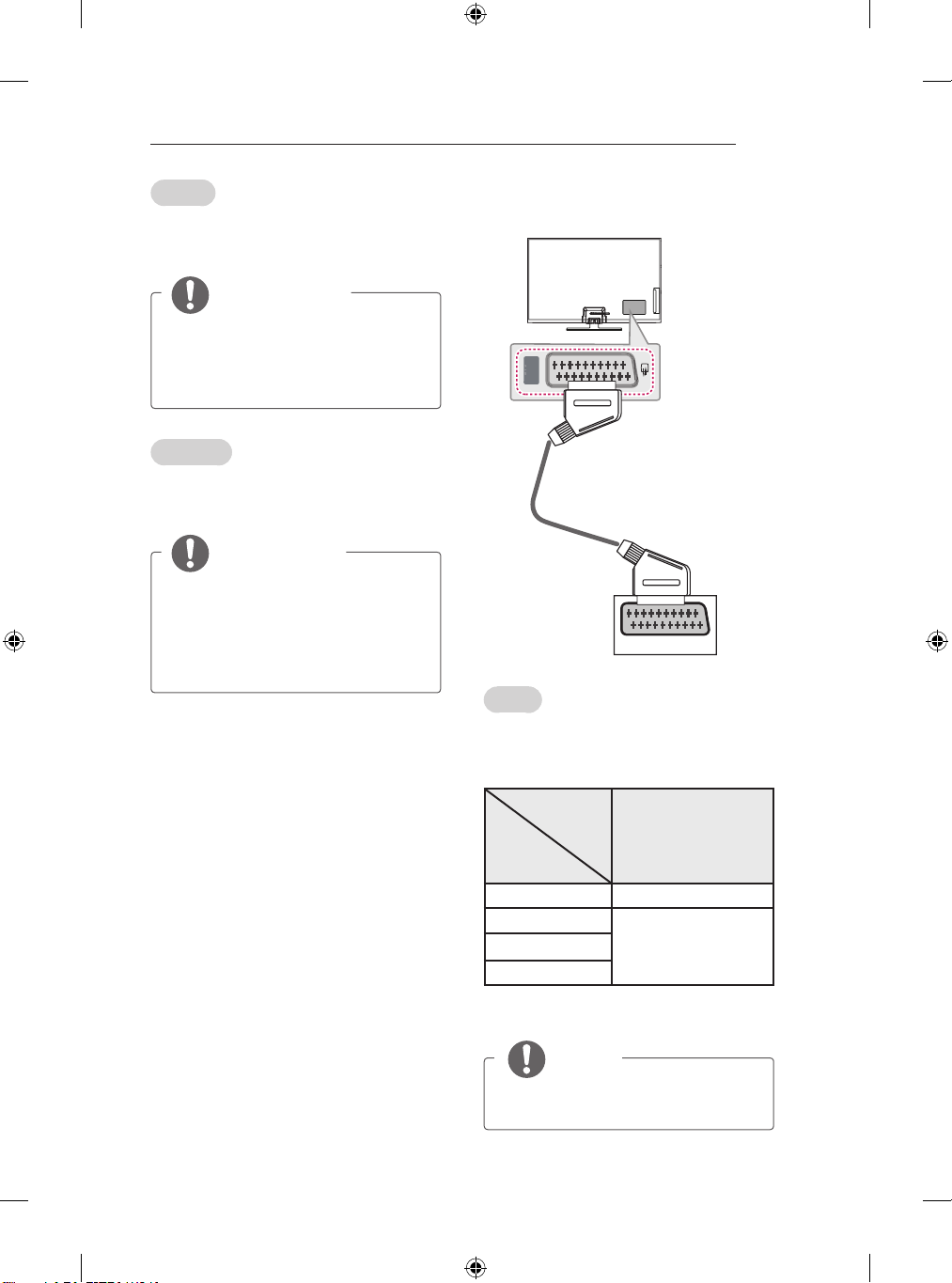

A-13 Euro Scart Connection
LANGUAGE LIST
English
Русский
Қазақша
Українська
B-1 SPECIFICATIONS
COMMON
COMMON
LANGUAGE

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.
Attaching the stand
Front
Stand Base
Stand Body
Only 50PN45**,
50/60PN65**
3 EA
M5 x 16
Only 42PN45**
3 EA
M4 x 14
Only 50PN45**,
50/60PN65**
4 EA
M5 x 16
Only 42PN45**
4 EA
M4 x 14
To detach the stand
(Only 50PN45**, 50PN65**)
M5 x 16
4 EA
1
3
1
2

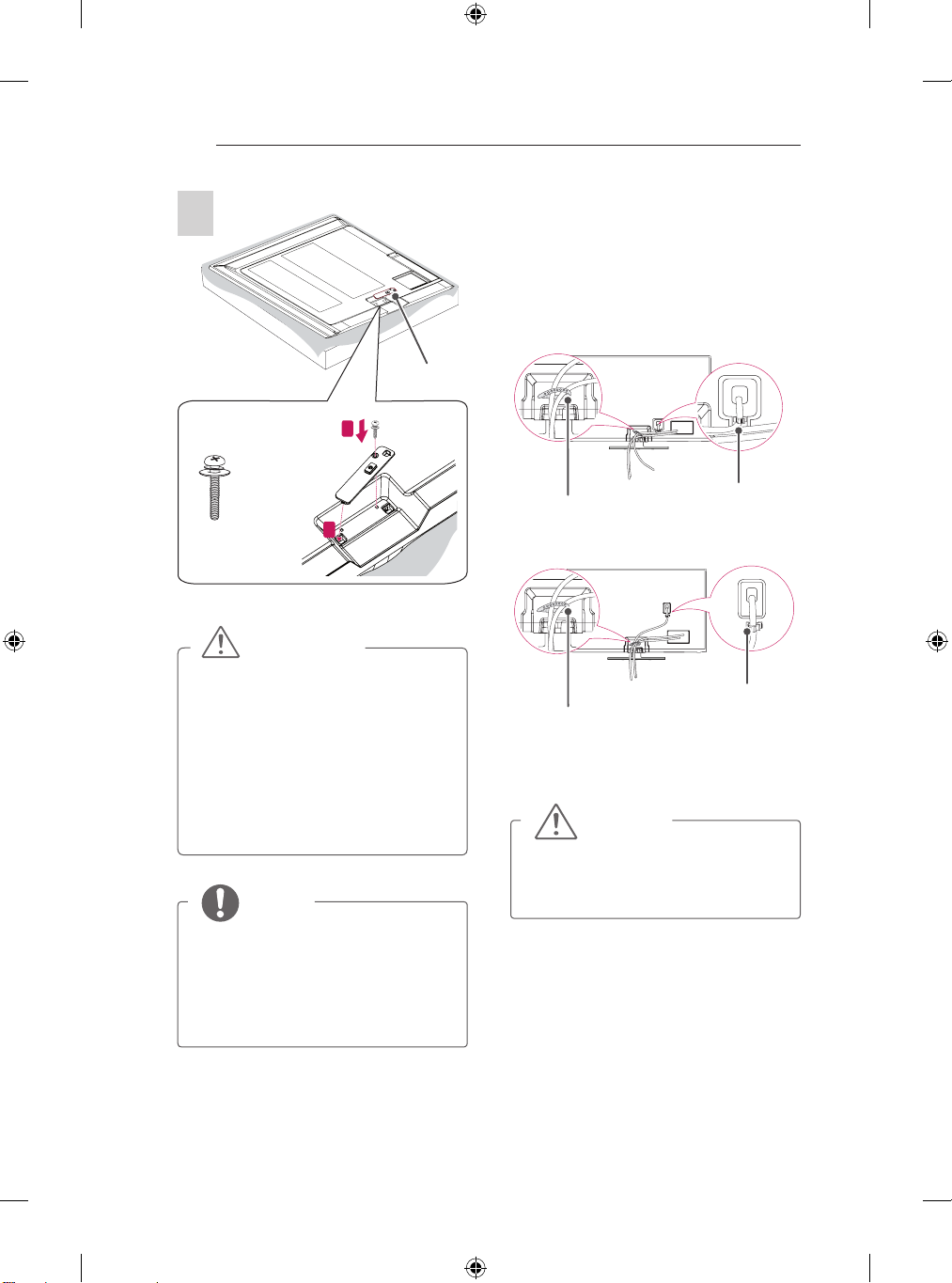

A-4 SETTING UP THE TV
1
2
1
2
2
Protection
cover
M5 x 16
1 EA
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect
the screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. If they
are not fastened securely enough, the TV
may tilt forward after being installed. Do
not use too much force and over tighten
the screws; otherwise screw may be
damaged and not tighten correctly.
NOTE
yWhen installing the wall mounting
bracket, use the Protection Cover.
yThis will protect the opening from
accumulating dust and dirt.
yRemove the stand before installing the
TV on a wall mount by performing the
stand attachment in reverse.
Tidying cables
1 Install the Power Cord Holder and Power Cord.
It will help prevent the power cable from being
removed by accident.
2 Gather and bind the cables with the Cable
Holder.
(Only 42PN45**)
Power cord holder
(Depending on model)
Cable holder
(Only 50PN45**, 50/60PN65**)
Power cord holder
(Depending on model)
Cable holder
CAUTION
yDo not move the TV by holding the cable
holder and power cable holder, as the
cable holders may break, and injuries and
damage to the TV may occur.

A-5
MAKING CONNECTIONS
MAKING CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the PN45** models.

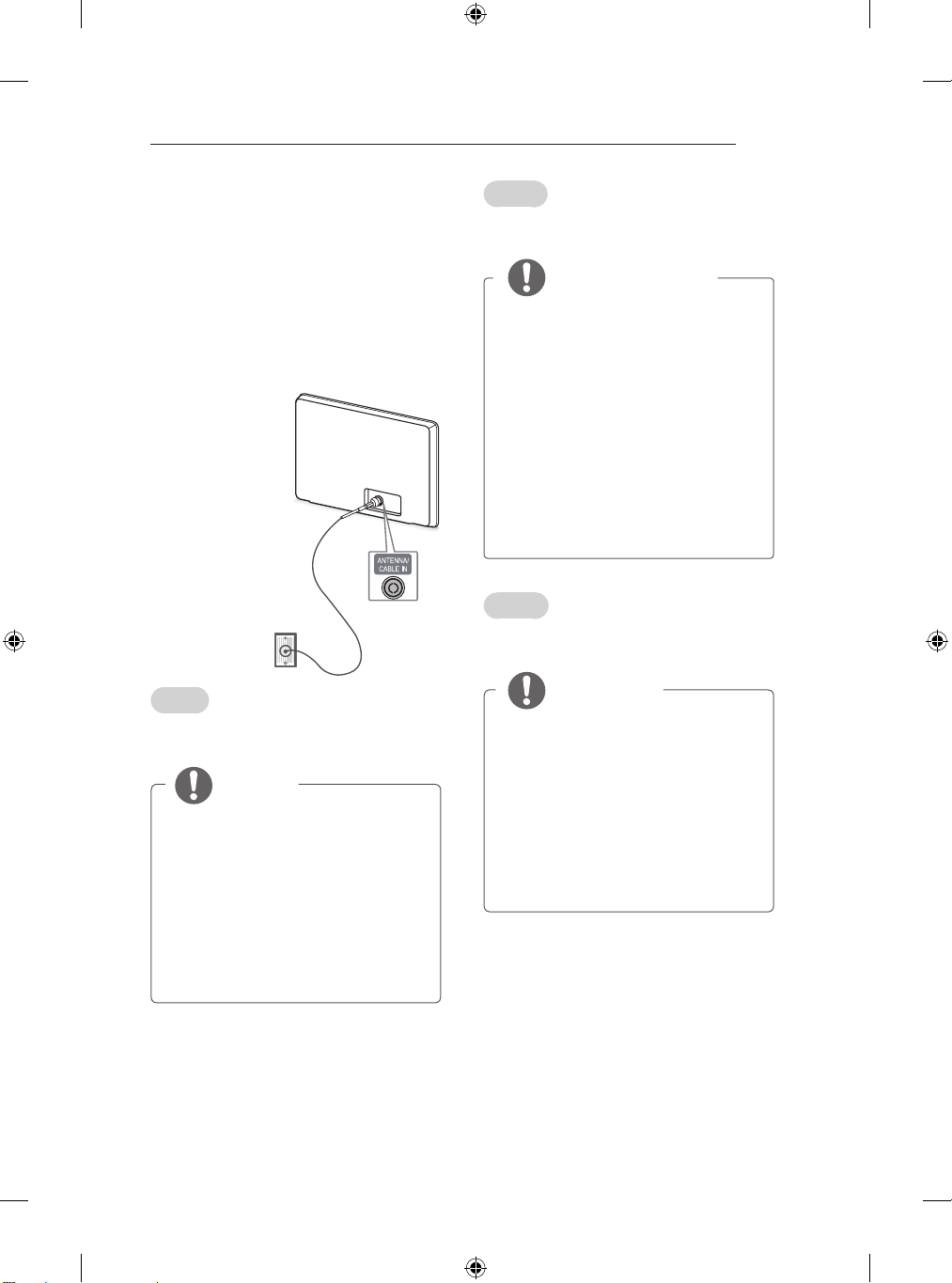

Antenna Connection
Wall Antenna
Socket
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
yUse a signal splitter to use more than 2
TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an
antenna connected, try to realign the
antenna in the correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Русский
Подключите телевизор к настенной антенной
розетке с помощью телевизионного кабеля (75 Ω).
ПРИМЕЧАНИЕ
yДля подключения нескольких
телевизоров используйте антенный
разветвитель.
yПри плохом качестве изображения
правильно установите усилитель
сигнала, чтобы обеспечить
изображение более высокого качества.
yЕсли после подключения антенны
качество изображение плохое,
направьте антенну в правильном
направлении.
yАнтенный кабель и преобразователь в
комплект поставки не входят.
yПоддерживаемый формат DTV Audio:
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Қазақша
RF кабелі (75 Ω) арқылы теледидарды
қабырғадағы антенна ұясына жалғаңыз.
ЕСКЕРТПЕ
y2-ден көп ТД пайдалану үшін сигнал
сплиттерін пайдаланыңыз.
yЕгер бейне сапасы нашар болса,
бейне сапасын жақсарту үшін сигнал
күшейткішін тиісті түрде орнатыңыз.
yЕгер антенна қосылған күйде бейне
сапасы нашар болса, антеннаның
бағытын түзетіңіз.
yАнтенна кабелі және конвертер
қамтамасыз етілмеген.
yҚолдау көрсетілетін DTV аудио: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC

A-6 MAKING CONNECTIONS
Қазақша
Теледидарды жерсеріктің ұяшығына жерсерік
RF кабелімен (75 Ω) жалғаңыз.
Українська
Під’єднайте телевізор до гнізда супутникової
антени за допомогою кабелю для передачі
супутникового радіочастотного сигналу (75 Ω).
HDMI Connection
IN 1(PC)
HDMI
IN 2
(Only HDMI IN 1(PC))
DVD / Blu-Ray / PC
HD Cable Box / HD STB
(*Not Provided)
English
Transmits the digital video and audio signals
from an external device to the TV. Connect the
external device and the TV with the HDMI cable
as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with
the HDMI connection for the best image
quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested
to carry an HD signal up to 1080p and
higher.
ySupported HDMI Audio format : Dolby
Digital, PCM (Up to 192 KHz, 32KHz/44.1
KHz/48KHz/88KHz/96KHz/176KHz/192K
Hz, DTS Not supported.)
Українська
За допомогою кабелю для передачі радіо-
частотного сигналу під’єднайте телевізор до
настінного гнізда для антени (75 Ω).
ПРИМІТКА
yДля під’єднання двох і більше
телевізорів використовуйте
розгалуджувач сигналу.
yЯкщо зображення низької якості,
для його покращення встановіть
підсилювач сигналу.
yЯкщо під’єднано антену і якість
зображення погана, спрямуйте її в
сторону з належним прийомом сигналу.
yКабель антени і перетворювач сигналу
не додаються.
yПідтримуваний аудіоформат
цифрового телебачення: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Satellite dish Connection
(Only satellite models)
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Русский
Подключите телевизионный кабель,
подсоединенный к телевизору, к спутниковой
антенной розетке (75 Ω).
LNB IN
Satellite
13/18 V
700 mA Max
Satellite Dish

A-7
MAKING CONNECTIONS
Русский
Передача цифровых видео и аудио сигналов от
внешнего устройства на телевизор. Подключите
внешнее устройство к телевизору с помощью
кабеля HDMI, как показано на следующем рисунке.
Для подключения выберите любой входной порт
HDMI. Используемый порт не имеет значения.
ПРИМЕЧАНИЕ
yДля получения наилучшего качества
изображения рекомендуется подключать
телевизор через HDMI.
yИспользуйте высокоскоростной кабель
HDMI™ самой последней версии с
функцией CEC (Customer Electronics
Control).
yВысокоскоростные кабели HDMI™
тестируются на способность передачи
сигнала высокой четкости с разрешением
до 1080p и выше.
yПоддерживаемый формат HDMI Audio:
Dolby Digital, PCM (до 192 кГц, 32кГц/4
4,1кГц/48кГц/88кГц/96кГц/176кГц/192к
Гц, DTS не поддерживается.)
Қазақша
Сандық бейне және дыбыс сигналдарын сыртқы
құрылғыдан теледидарға жібереді. Келесі суретте
көрсетілгендей сыртқы құрылғы мен теледидарды
HDMI кабелімен жалғаңыз.
Жалғау үшін кез келген HDMI кіріс портын
таңдаңыз. Қай порт пайдаланылатыны маңызды
емес.
ЕСКЕРТПЕ
yКескін сапасын жақсарту үшін
теледидарды HDMI байланысын орнатып
пайдалану ұсынылады.
yCEC (Тұрмыстық электроника басқармасы)
функциясымен ең жаңа жылдамдығы
жоғары HDMI™ кабелін қолданыңыз.
yHigh Speed HDMI™ кабельдері тексеріліп,
1080 р және одан жоғары HD сигналды
өткізетіні анықталған.
yҚолдау көрсетілетін HDMI аудио
пішімі: Dolby Digital, PCM (192 KHz,
32KHz/44.1KHz/48KHz/88KHz/96KHz/1
76KHz/192KHz дейін DTS үшін қолдау
көрсетілмейді.)
Українська
Передає на телевізор цифровий відео- та
аудіосигнал із зовнішнього пристрою. Під’єднайте
зовнішній пристрій до телевізора за допомогою
кабелю HDMI, як це зображено на малюнку.
Для під’єднання скористайтеся будь-яким
вхідним роз’ємом HDMI. Не важливо, який роз’єм
використовувати.
ПРИМІТКА
yДля отримання найкращої якості
зображення рекомендовано підключати
телевізор через інтерфейс HDMI.
yВикористовуйте найновіший
високошвидкісний кабель HDMI™ із
функцією CEC (Customer Electronics
Control).
yВисокошвидкісні кабелі HDMI™ розраховані
для передавання сигналу високої чіткості
до 1080p і вище.
yПідтримуваний аудіоформат HDMI:
Dolby Digital, PCM (до 192 кГц, 32кГц/4
4.1кГц/48кГц/88кГц/96кГц/176кГц/192к
Гц, формат DTS не підтримується).

A-8 MAKING CONNECTIONS
DVI to HDMI Connection
WHITE
RED
DVI OUT
IN 1(PC)
L/MONO
AUDIO IN (PC)
AUDIO OUT
(*Not
Provided)
DVD / Blu-Ray /
HD Cable Box / PC
(*Not Provided)
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
NOTE
yDepending on the graphics card, DOS
mode may not work if a HDMI to DVI Cable
is in use.
yWhen using the HDMI/DVI cable, only
Single link is supported.
Русский
Передача цифрового видеосигнала
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью кабеля DVI-HDMI, как показано
на следующем рисунке. Для передачи
аудиосигнала подключите аудиокабель.
ПРИМЕЧАНИЕ
yВ зависимости от видеоплаты режим
DOS может быть недоступен, если
используется кабель HDMI-DVI.
yПри использовании кабеля HDMI/DVI
поддерживается только соединение
Single link (одинарный режим).
Қазақша
Сандық бейне сигналдарын сыртқы
құрылғыдан теледидарға жібереді. Келесі
суретте көрсетілгендей, сыртқы құрылғы мен
теледидарды DVI-HDMI кабелімен жалғаңыз.
Дыбыс сигналын тасымалдау үшін, дыбыс
кабелін жалғаңыз.
ЕСКЕРТПЕ
yГрафикалық тақтаға байланысты HDMI
- DVI кабелі пайдаланылып жатса, DOS
режимі жұмыс істемеуі мүмкін.
yHDMI/DVI кабелін қолданғанда, тек
Single (Жалғыз) байланысына қолдау
көрсетіледі.
Українська
Передає на телевізор цифровий відео- та
аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою кабелю DVI-HDMI, як це
зображено на малюнку. Для передачі звукового
сигналу під’єднайте аудіокабель.
ПРИМІТКА
yУ разі використання кабелю HDMI–
DVI режим “DOS” може не працювати
залежно від відеокарти.
yЯкщо використовується кабель HDMI/
DVI, підтримуватиметься тільки
одноканальне з’єднання (single link).
