LG 42PN451D User manual

Плазменные телевизоры LG 42PN451D, 50PN451D:
Инструкция пользователя

Drawn Approved
Signature Danbi.park Jongok.kim
MMM/DD/YYYY Nov/06/2012 Nov/06/2012
42PN450D-ZA LG MFL67710008
RU/DR 42PN450D (1304-REV04)
:Brand name
(Revision number)
2. Printing Specification
:2nd, 3rd Suffix
Nov/06/2012
Yena.park
Checked
:Part number
1. Model Description
Printing specification
:Model name
:• Cover
:• Inside
:• Inside
:4. Printing method
ENG/RUS/KAZ/UKR (4)
:Product name
:1. Trim size (Format)
2. Printing colors
3. Stock (Paper)
:• Cover
Off set
:5. Bindery
:6. Language
:7. Number of pages
Perfect binding
108
182 mm x 257 mm (B5)
1 Color (Black)
1 Color (Black)
Coated, Snow white paper 150 g/㎡
Uncoated, wood-free paper 60 g/㎡
N
O
T
E
“This part contains Eco-hazardous substances (Pb, Cd, Hg, Cr6+, PBB, PBDE, etc.) within LG standard level,
Details should be followed Eco-SCM management standard[LG(56)-A-2524].
Especially, Part should be followed and controlled the following specification.
(1) Eco-hazardous substances test report should be submitted when Part certification test and First Mass Production.
(2) Especially, Don’t use or contain lead(Pb) and cadmium(Cd) in ink.
:LGEAK :LGEKR :LGERS
:LGEAZ :LGEMA :LGESY
:LGEEG :LGEMX :LGETH
:LGEIL :LGEND :LGEVN
:LGEIN :LGERA :LGEWR
Printed in Korea
Printed in Poland
Printed in MexicoPrinted in Kazakhstan
Printed in Brazil
3. Origin Notification
4. Changes
Printed in MexicoPrinted in Egypt
Printed in India
Printed in Indonesia
Rev. Number MMM/DD/YYYY
Apr/19/2013 Jinkyung Kim EKPD400108 Requested by HW team, Changed the Ferrite core.
EKPD200040 Requested by standards team, changed standards mark of Ukrainia.
Printed in Russia
Printed in China
Printed in China
Printed in Thailand
Printed in Vietnam
Printed in Poland
Mar/08/2013 Danbi Park EKPD300072 Requested by mechanical team, Changed the Power Cord Holder.
Requested by standards team, changed standards mark of Russia and
Ukrainia.
EKPD100095Danbi ParkJan/11/2013
Feb/06/2013 Danbi Park
Signature Change ContentsECO Number
1
10
9
8
7
6
5
4
3
2

Front
(Eng)
P/No. A-2 … … … A-16
Front
(Eng)
2 … … … … 21 Blank
Front
(Rus)
2 … … … … 21 Blank
Front
(Kaz)
2 … … … … 21 Blank
(1304-REV04)(Revision number)
:Total pages 108 pages
:Part number MFL67710008
Pagination sheet
Front
(Ukr)
2 … … … … 21 Blank
Back
Cover
B-1 B-2 Blank (Eng)

OWNER’S MANUAL
PLASMA TV
Please read this manual carefully before operating
your set and retain it for future reference.
P/NO : MFL67710008 (1304-REV04)
Printed in Korea
www.lg.com
PN45**
PN65**

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-4 Tidying cables
A-5 MAKING CONNETIONS
A-5 Antenna Connection
A-6 Satellite dish Connection
A-6 HDMI Connection
A-8 DVI to HDMI Connection

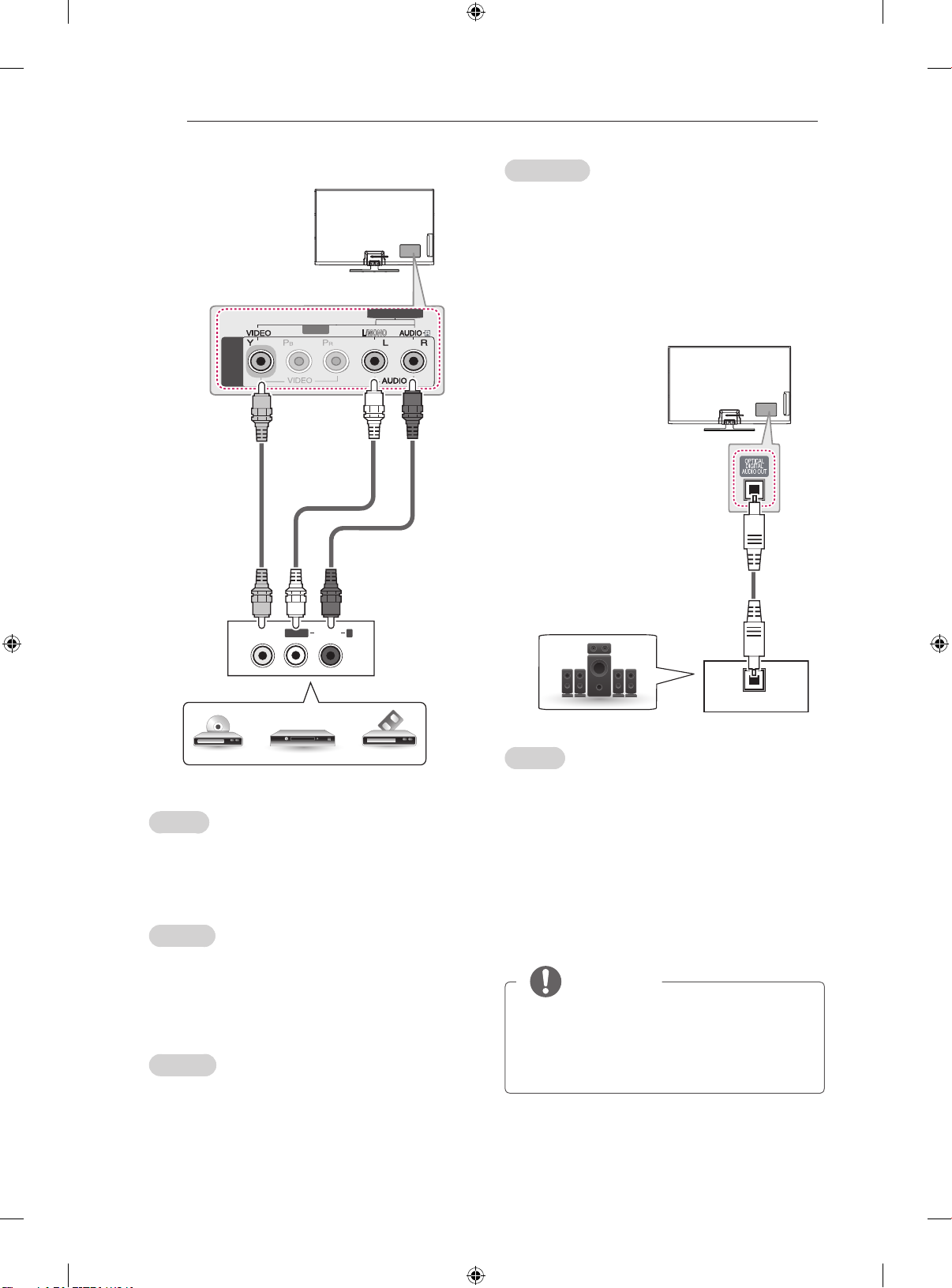

A-9 Component Connection
A-10 Composite Connection
A-10 Audio Connection
A-10 - Digital optical audio connection

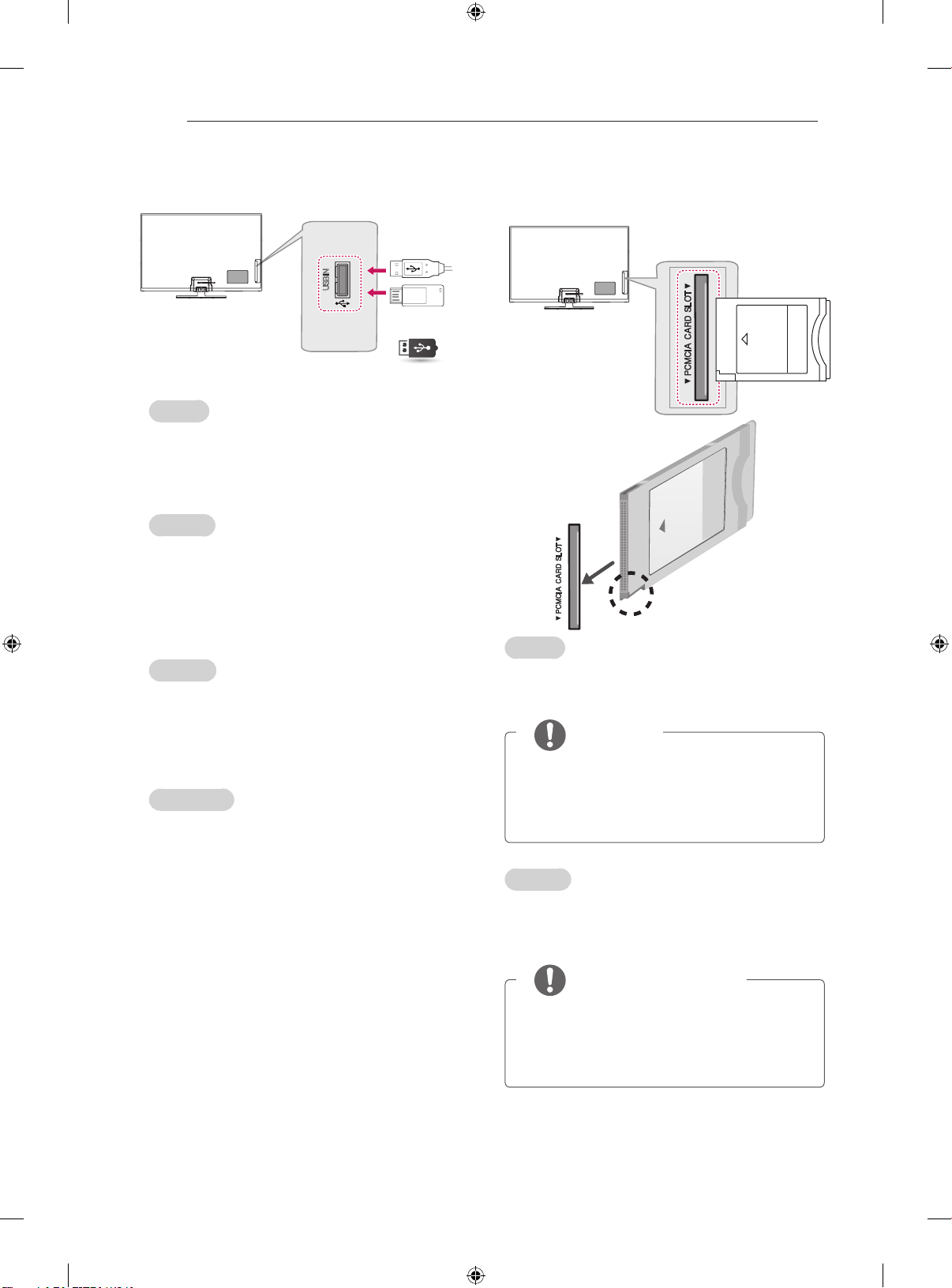

A-12 USB Connection
A-12 CI module Connection
A-13 Euro Scart Connection
LANGUAGE LIST
English
Русский
Қазақша
Українська
LANGUAGE
COMMON
B-1 SPECIFICATIONS
COMMON

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.
Attaching the stand
1
Front
Stand Base
Stand Body
Only 50PN45**,
50/60PN65**
3 EA
M5 x 16
Only 42PN45**
3 EA
M4 x 14
2
3
Only 50PN45**,
50/60PN65**
4 EA
M5 x 16
Only 42PN45**
4 EA
M4 x 14
To detach the stand
(Only 50PN45**, 50PN65**)
M5 x 16
4 EA
1

A-4 SETTING UP THE TV
1
2
1
2
2
Protection
cover
M5 x 16
1 EA
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect the
screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. If they are
not fastened securely enough, the TV may
tilt forward after being installed. Do not use
too much force and over tighten the screws;
otherwise screw may be damaged and not
tighten correctly.
NOTE
yWhen installing the wall mounting bracket,
use the Protection Cover.
yThis will protect the opening from
accumulating dust and dirt.
yRemove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.
Tidying cables
1 Install the Power Cord Holder and Power Cord.
It will help prevent the power cable from being
removed by accident.
2 Gather and bind the cables with the Cable
Holder.
(Only 42PN45**)
Power cord holder
(Depending on model)
Cable holder
(Only 50PN45**, 50/60PN65**)
Power cord holder
(Depending on model)
Cable holder
CAUTION
yDo not move the TV by holding the cable
holder and power cable holder, as the cable
holders may break, and injuries and damage
to the TV may occur.

A-5
MAKING CONNECTIONS
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the PN45** models.

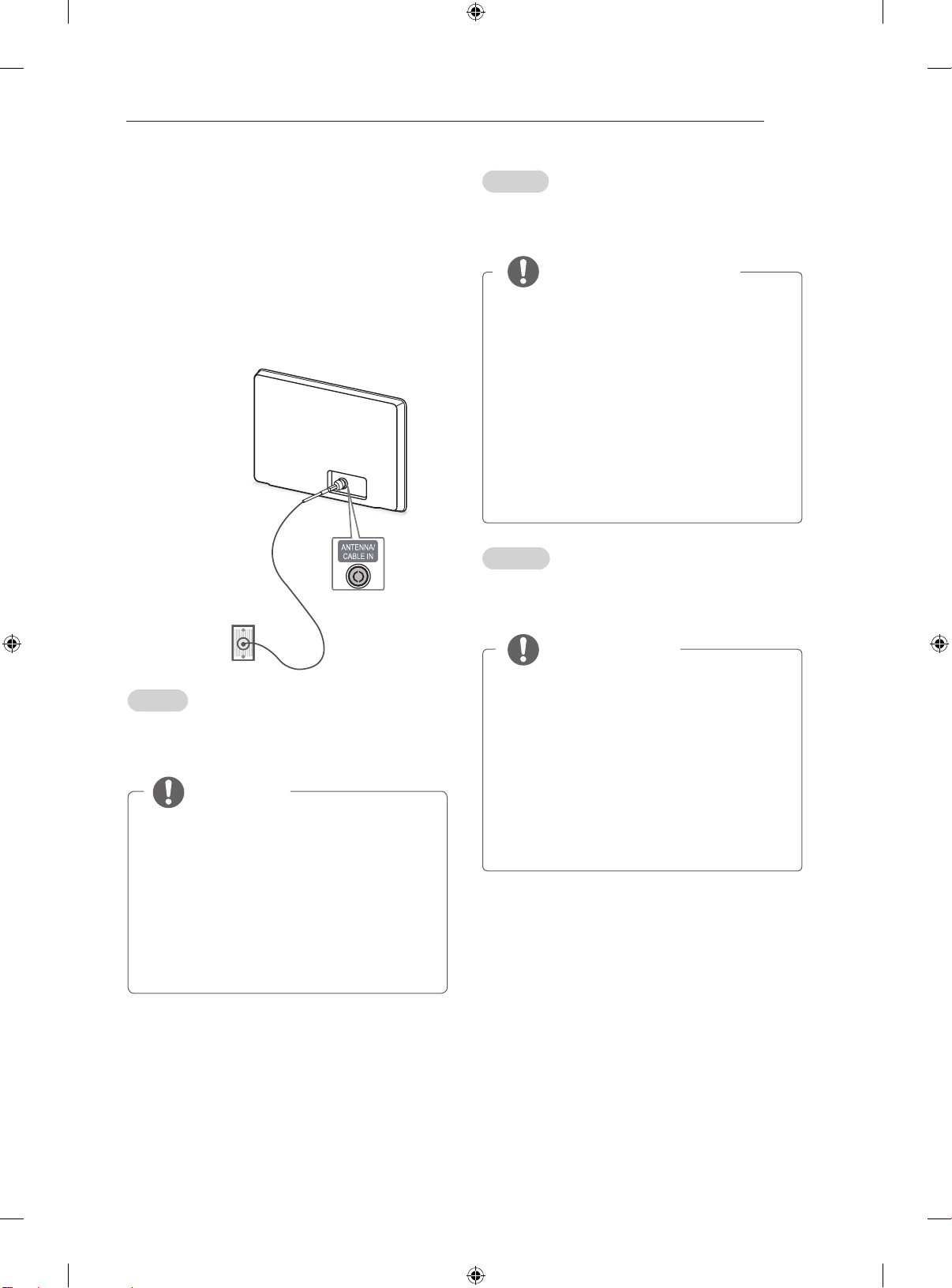

Antenna Connection
Wall Antenna
Socket
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Русский
Подключите телевизор к настенной антенной
розетке с помощью телевизионного кабеля (75 Ω).
ПРИМЕЧАНИЕ
yДля подключения нескольких телевизоров
используйте антенный разветвитель.
yПри плохом качестве изображения
правильно установите усилитель сигнала,
чтобы обеспечить изображение более
высокого качества.
yЕсли после подключения антенны
качество изображение плохое, направьте
антенну в правильном направлении.
yАнтенный кабель и преобразователь в
комплект поставки не входят.
yПоддерживаемый формат DTV Audio:
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Қазақша
RF кабелі (75 Ω) арқылы теледидарды
қабырғадағы антенна ұясына жалғаңыз.
ЕСКЕРТПЕ
y2-ден көп ТД пайдалану үшін сигнал
сплиттерін пайдаланыңыз.
yЕгер бейне сапасы нашар болса,
бейне сапасын жақсарту үшін сигнал
күшейткішін тиісті түрде орнатыңыз.
yЕгер антенна қосылған күйде бейне
сапасы нашар болса, антеннаның
бағытын түзетіңіз.
yАнтенна кабелі және конвертер
қамтамасыз етілмеген.
yҚолдау көрсетілетін DTV аудио: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC

A-6 MAKING CONNECTIONS
Қазақша
Теледидарды жерсеріктің ұяшығына жерсерік
RF кабелімен (75 Ω) жалғаңыз.
Українська
Під’єднайте телевізор до гнізда супутникової
антени за допомогою кабелю для передачі
супутникового радіочастотного сигналу (75 Ω).
HDMI Connection
IN 1(PC)
HDMI
IN 2
(Only HDMI IN 1(PC))
DVD / Blu-Ray / PC
HD Cable Box / HD STB
(*Not Provided)
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with the
HDMI connection for the best image quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
ySupported HDMI Audio format : Dolby
Digital, PCM (Up to 192 KHz, 32KHz/44.1K
Hz/48KHz/88KHz/96KHz/176KHz/192KHz,
DTS Not supported.)
Українська
За допомогою кабелю для передачі радіочас-
тотного сигналу під’єднайте телевізор до настін-
ного гнізда для антени (75 Ω).
ПРИМІТКА
yДля під’єднання двох і більше телевізорів
використовуйте розгалуджувач сигналу.
yЯкщо зображення низької якості, для
його покращення встановіть підсилювач
сигналу.
yЯкщо під’єднано антену і якість
зображення погана, спрямуйте її в
сторону з належним прийомом сигналу.
yКабель антени і перетворювач сигналу не
додаються.
yПідтримуваний аудіоформат цифрового
телебачення: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC
Satellite dish Connection
(Only satellite models)
LNB IN
Satellite
13/18 V
700 mA Max
Satellite Dish
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Русский
Подключите телевизионный кабель,
подсоединенный к телевизору, к спутниковой
антенной розетке (75 Ω).

A-7
MAKING CONNECTIONS
Русский
Передача цифровых видео и аудио сигналов от
внешнего устройства на телевизор. Подключите
внешнее устройство к телевизору с помощью кабеля
HDMI, как показано на следующем рисунке.
Для подключения выберите любой входной порт
HDMI. Используемый порт не имеет значения.
ПРИМЕЧАНИЕ
yДля получения наилучшего качества
изображения рекомендуется подключать
телевизор через HDMI.
yИспользуйте высокоскоростной кабель
HDMI™ самой последней версии с функцией
CEC (Customer Electronics Control).
yВысокоскоростные кабели HDMI™
тестируются на способность передачи сигнала
высокой четкости с разрешением до 1080p и
выше.
yПоддерживаемый формат HDMI Audio:
Dolby Digital, PCM (до 192 кГц, 32кГц/44
,1кГц/48кГц/88кГц/96кГц/176кГц/192кГц,
DTS не поддерживается.)
Қазақша
Сандық бейне және дыбыс сигналдарын сыртқы
құрылғыдан теледидарға жібереді. Келесі суретте
көрсетілгендей сыртқы құрылғы мен теледидарды
HDMI кабелімен жалғаңыз.
Жалғау үшін кез келген HDMI кіріс портын таңдаңыз.
Қай порт пайдаланылатыны маңызды емес.
ЕСКЕРТПЕ
yКескін сапасын жақсарту үшін теледидарды
HDMI байланысын орнатып пайдалану
ұсынылады.
yCEC (Тұрмыстық электроника басқармасы)
функциясымен ең жаңа жылдамдығы жоғары
HDMI™ кабелін қолданыңыз.
yHigh Speed HDMI™ кабельдері тексеріліп,
1080 р және одан жоғары HD сигналды
өткізетіні анықталған.
yҚолдау көрсетілетін HDMI аудио пішімі:
Dolby Digital, PCM (192 KHz, 32KHz/44.1K
Hz/48KHz/88KHz/96KHz/176KHz/192KHz
дейін DTS үшін қолдау көрсетілмейді.)
Українська
Передає на телевізор цифровий відео- та
аудіосигнал із зовнішнього пристрою. Під’єднайте
зовнішній пристрій до телевізора за допомогою
кабелю HDMI, як це зображено на малюнку.
Для під’єднання скористайтеся будь-яким
вхідним роз’ємом HDMI. Не важливо, який роз’єм
використовувати.
ПРИМІТКА
yДля отримання найкращої якості зображення
рекомендовано підключати телевізор через
інтерфейс HDMI.
yВикористовуйте найновіший високошвидкісний
кабель HDMI™ із функцією CEC (Customer
Electronics Control).
yВисокошвидкісні кабелі HDMI™ розраховані
для передавання сигналу високої чіткості до
1080p і вище.
yПідтримуваний аудіоформат HDMI: Dolby
Digital, PCM (до 192 кГц, 32кГц/44.1кГц/4
8кГц/88кГц/96кГц/176кГц/192кГц, формат
DTS не підтримується).

A-8 MAKING CONNECTIONS

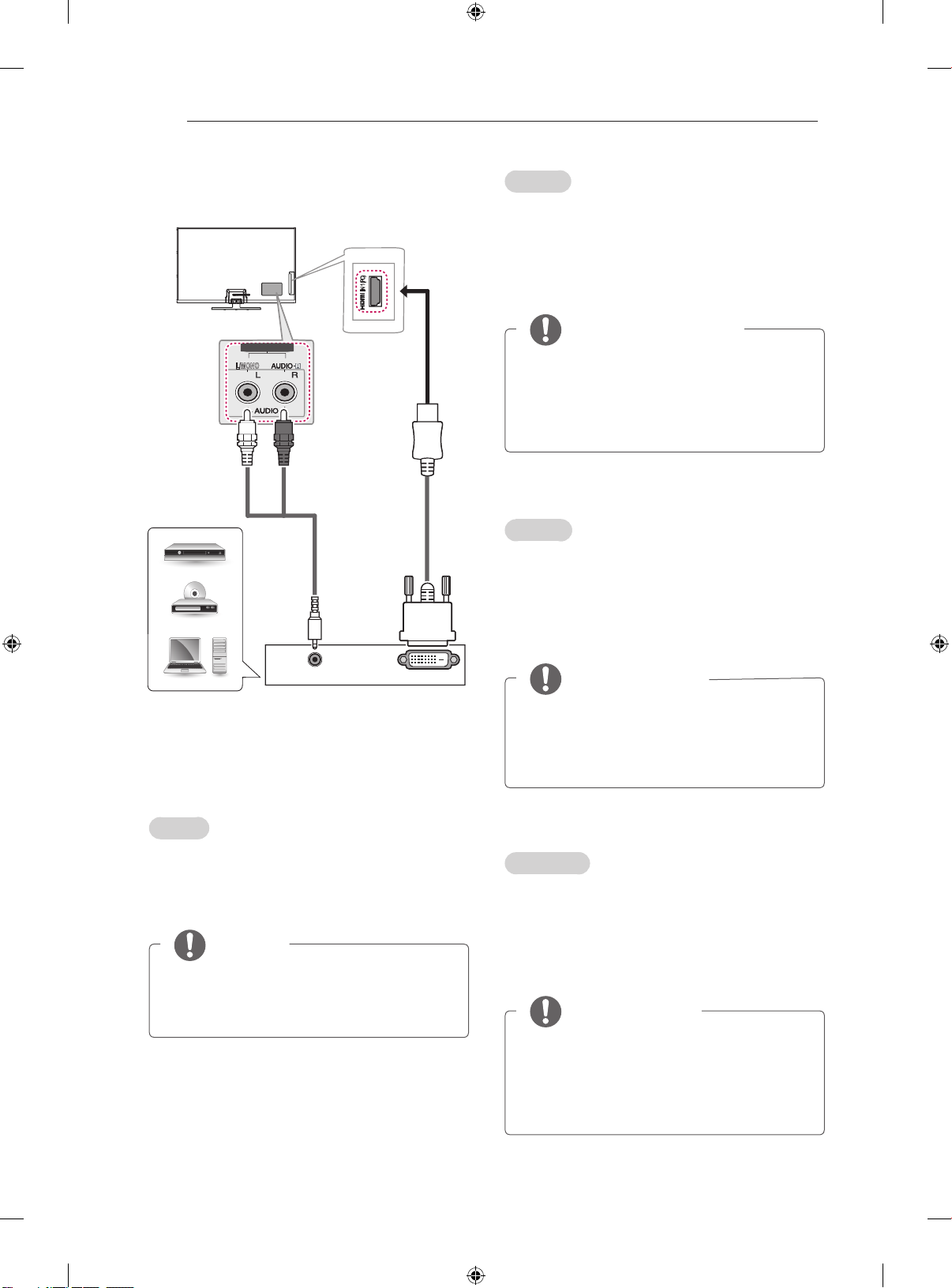

DVI to HDMI Connection
WHITE
RED
DVI OUT
IN 1(PC)
L/MONO
AUDIO IN (PC)
AUDIO OUT
(*Not
Provided)
DVD / Blu-Ray /
HD Cable Box / PC
(*Not
Provided)
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
NOTE
yDepending on the graphics card, DOS mode
may not work if a HDMI to DVI Cable is in use.
yWhen using the HDMI/DVI cable, only Single
link is supported.
Русский
Передача цифрового видеосигнала от
внешнего устройства на телевизор. Подключите
внешнее устройство к телевизору с помощью
кабеля DVI-HDMI, как показано на следующем
рисунке. Для передачи аудиосигнала
подключите аудиокабель.
ПРИМЕЧАНИЕ
yВ зависимости от видеоплаты режим
DOS может быть недоступен, если
используется кабель HDMI-DVI.
yПри использовании кабеля HDMI/DVI
поддерживается только соединение
Single link (одинарный режим).
Қазақша
Сандық бейне сигналдарын сыртқы
құрылғыдан теледидарға жібереді. Келесі
суретте көрсетілгендей, сыртқы құрылғы мен
теледидарды DVI-HDMI кабелімен жалғаңыз.
Дыбыс сигналын тасымалдау үшін, дыбыс
кабелін жалғаңыз.
ЕСКЕРТПЕ
yГрафикалық тақтаға байланысты HDMI
- DVI кабелі пайдаланылып жатса, DOS
режимі жұмыс істемеуі мүмкін.
yHDMI/DVI кабелін қолданғанда, тек Single
(Жалғыз) байланысына қолдау көрсетіледі.
Українська
Передає на телевізор цифровий відео-
та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора за
допомогою кабелю DVI-HDMI, як це зображено
на малюнку. Для передачі звукового сигналу
під’єднайте аудіокабель.
ПРИМІТКА
yУ разі використання кабелю HDMI–DVI
режим “DOS” може не працювати залежно
від відеокарти.
yЯкщо використовується кабель HDMI/DVI,
підтримуватиметься тільки одноканальне
з’єднання (single link).

A-9
MAKING CONNECTIONS
Component Connection
AV IN 2
L/MONO
COMPONENT
IN
VIDEO
AUDIO
AUDIO IN (PC)
(*Not
Provided)
DVD / Blu-Ray / HD Cable Box
GREEN GREEN
BLUE BLUE
RED RED
RED
RED WHITE WHITE
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component cable as shown.
NOTE
yIf cables are not installed correctly, it could
cause this image to display in black and
white or with distorted colours.
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью компонентного кабеля, как показано
на следующем рисунке.
ПРИМЕЧАНИЕ
yПри неправильном подключении кабелей
изображение может быть черно-белым
или иметь искаженный цвет.
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
ЕСКЕРТПЕ
yЕгер кабельдер дұрыс орнатылмаса,
бейне қара және ақ түсте немесе
бұрмаланған түсте көрсетілуі мүмкін.
Українська
Передає на телевізор цифровий відео-
та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою компонентного кабелю, як це
зображено на малюнку.
ПРИМІТКА
yЯкщо кабель не під’єднано належним
чином, може відображатись чорно-
біле зображення або зображення зі
спотвореними кольорами.

A-10 MAKING CONNECTIONS
Composite Connection
AV IN 2
L/MONO
COMPONENT
IN
AUDIO IN (PC)
AUDIO
VIDEO
MONO
()
LR
WHITE
WHITE
YELLOW YELLOW
RED
VCR / DVD / Blu-Ray / HD Cable Box
(*Not Provided)
RED
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with th e composite cable as
shown.
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору с
помощью композитного кабеля, как показано на
следующем рисунке.
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей, сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
Українська
Передає на телевізор цифровий відео-
та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою композитного кабелю, як це
зображено на малюнку.
Audio Connection
OPTICAL AUDIO IN
Digital Audio System
(*Not Provided)
English
You may use an external audio system instead of
the built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
yDo not look into the optical output port.
Looking at the laser beam may damage
your vision.
yAudio with ACP (Audio Copy Protection)
function may block digital audio output.

A-11
MAKING CONNECTIONS
Русский
Вместо встроенного динамика можно использовать
дополнительную внешнюю аудиосистему.
Подключение цифрового
оптического аудиоустройства
Передача цифрового оптического аудиосигнала
от телевизора к внешнему устройству.
Подключите внешнее устройство к телевизору
с помощью оптического аудиокабеля, как
показано на следующем рисунке.
ПРИМЕЧАНИЕ
yНе смотрите внутрь оптического
выходного порта. Попадание лазерного
луча в глаза может повредить зрение.
yФункция аудио с ACP (защита от
копирования аудио) может блокировать
вывод аудио на цифровые выходы.
Қазақша
Іште орнатылған динамиктің орнына қосымша
сыртқы аудио жүйесін қолдануға болады.
Сандық оптикалық аудио
байланыс
Сандық дыбыс сигналын теледидардан
сыртқы құрылғыға жібереді. Келесі суретте
көрсетілгендей сыртқы құрылғы мен теледидарды
оптикалық дыбыс кабелімен жалғаңыз.
ЕСКЕРТПЕ
yОптикалық шығыс портына қарауға
болмайды. Лазер сәулесіне қарау көзіңізге
зақым келтіруі мүмкін.
yACP (аудионы көшіруден қорғау)
функциясы бар аудио сандық аудио
шығысын бұғаттауы мүмкін.
Українська
Замість вбудованого динаміка можна
використовувати додаткову зовнішню
аудіосистему.
Цифрове оптичне
аудіоз’єднання
Передає на зовнішній пристрій цифровий
аудіосигнал із телевізора. Під’єднайте зовнішній
пристрій до телевізора за допомогою оптичного
аудіокабелю, як це зображено на малюнку.
ПРИМІТКА
yНе зазирайте в оптичний вихідний роз’єм.
Лазерний промінь може завдати шкоди
вашому зору.
yАудіо із захистом від копіювання може
блокувати виведення цифрового
аудіосигналу.

A-12 MAKING CONNECTIONS
USB Connection
USB IN
USB
(*Not Provided)
English
Connect a USB storage device such as a USB
ash memory, external hard drive, or a USB
memory card reader to the TV and access the My
Media menu to use various multimedia les.
Русский
Подключите к телевизору USB-устройство
хранения данных, например устройство флэш-
памяти USB, внешний жесткий диск или USB-
устройство для чтения карт памяти и откройте
меню My Media для использования различных
мультимедийных файлов.
Қазақша
USB флэш жады, сыртқы қатты диск немесе
USB жад картасын оқу құрылғысы сияқты USB
сақтау құрылғыларын теледидарға жалғап,
My Media мәзірі арқылы әртүрлі мультимедиа
файлдарын пайдаланыңыз.
Українська
Під’єднуйте до телевізора USB-накопичувачі,
такі як флеш-пам’ять USB, зовнішній жорсткий
диск або пристрій читання карт пам’яті USB, та
використовуйте різні мультимедійні файли за
допомогою меню “My Media”.
CI module Connection
(*Not Provided)
English
View the encrypted (pay) services in digital TV
mode. This feature is not available in all countries.
NOTE
yCheck if the CI module is inserted into the
PCMCIA card slot in the right direction. If
the module is not inserted properly, this can
cause damage to the TV and the PCMCIA
card slot.
Русский
Просмотр зашифрованных (платных) служб в
режиме цифрового ТВ. Эта функция доступна
не во всех странах.
ПРИМЕЧАНИЕ
yПроверьте, правильно ли установлен
модуль CI в разъем для карты PCMCIA.
Неправильная установка модуля может
привести к повреждению телевизора и
разъема для карты PCMCIA.

A-13
MAKING CONNECTIONS
Қазақша
Шифрленген (ақылы) қызметтерді сандық
теледидар режимінде көру. Бұл мүмкіндік
барлық елде жоқ.
ЕСКЕРТПЕ
yCI модулінің PCMCIA карта ұясына дұрыс
салынғанын тексеріңіз. Егер модуль
сәйкесінше енгізілмесе, теледидар
немесе PCMCIA карта ұяшығына зақым
келуі мүмкін.
Українська
Дає змогу переглядати закодовані (платні)
канали у режимі цифрового мовлення. Ця
функція доступна не в усіх країнах.
ПРИМІТКА
yМодуль стандартного інтерфейсу має
бути встановлено у гнізді для карт
PCMCIA у правильному напрямку. Якщо
модуль не встановлено належним чином,
це може призвести до пошкодження
телевізора чи гнізда для карт PCMCIA.
Euro Scart Connection
AV 1
AV 1
I
N / OUT
AUDIO / VIDEO
(*Not Provided)
English
Transmits the video and audio signals from an
external device to the TV set. Connect the external
device and the TV set with the euro scart cable as
shown.
Output
Type
Current
input mode
AV1
(TV Out1)
Digital TV Digital TV
Analogue TV, AV
Analogue TVComponent
HDMI
1 TV Out : Outputs Analogue TV or Digital TV
signals.
NOTE
yAny Euro scart cable used must be signal
shielded.

A-14 MAKING CONNECTIONS
Русский
Для передачи аналоговых видео- и
аудиосигналов от внешнего устройства на
телевизор подключите внешнее устройство к
телевизору с помощью кабеля Euro Scart, как
показано на следующем рисунке.
Тип выхода
Текущий
режим
ввода
AV1
(ТВ-выход1)
Цифровое ТВ Цифровое ТВ
Аналоговое ТВ, AV
Аналоговое ТВКомпонентный
HDMI
1 ТВ-выход. Вывод аналогового или
цифрового ТВ-сигнала.
ПРИМЕЧАНИЕ
yИспользуемый кабель Scart Euro должен
иметь защиту сигнала.
Қазақша
Бейне және дыбыс сигналдарын сыртқы
құрылғыдан теледидарға жібереді. Келесі
суретте көрсетілгендей, сыртқы құрылғы
және теледидарды Euro Scart кабелі арқылы
жалғаңыз.
Шығыс түрі
Ағымдағы
кіріс режимі
AV1
(ТД шығысы1)
Сандық ТД Сандық ТД
Analogue TV, AV
Аналогтық ТДComponent
HDMI
1 ТД шығысы : Analogue TV немесе Digital TV
сигналдарын шығарады.
ЕСКЕРТПЕ
yКез келген Евро «Scart» кабелі сигналдан
қорғалған болу керек.
Українська
Передає на телевізор аудіо- та відеосигнали
із зовнішнього пристрою. З’єднайте зовнішній
пристрій і телевізор за допомогою кабелю Euro
Scart так, як це показано на малюнку.
Тип виходу
Поточний
режим
вхідного
сигналу
АВ1
(телевізійний вихід
1
)
Цифрове ТБ Цифрове ТБ
Аналогове ТБ,
аудіовідео Аналогове ТБ
Компонентний
HDMI
1 Телевізійний вихід: виведення аналогових
або цифрових телесигналів.
ПРИМІТКА
yКабель Euro Scart має бути екранований
для захисту сигналу.

A-15
MAKING CONNECTIONS
English
Connect various external devices to the TV
and switch input modes to select an external
device. For more information of external device’s
connection, refer to the manual provided with each
device.
Available external devices are: HD receivers,
DVD players, VCRs, audio systems, USB storage
devices, PC, gaming devices, and other external
devices.
NOTE
yThe external device connection may differ
from the model.
yConnect external devices to the TV
regardless of the order of the TV port.
yIf you record a TV program on a DVD
recorder or VCR, make sure to connect the
TV signal input cable to the TV through a
DVD recorder or VCR. For more information
of recording, refer to the manual provided
with the connected device.
yRefer to the external equipment’s manual for
operating instructions.
yIf you connect a gaming device to the TV,
use the cable supplied with the gaming
device.
yIn PC mode, there may be noise associated
with the resolution, vertical pattern, contrast
or brightness. If noise is present, change
the PC output to another resolution, change
the refresh rate to another rate or adjust the
brightness and contrast on the PICTURE
menu until the picture is clear.
yIn PC mode, some resolution settings may
not work properly depending on the graphics
card.
Русский
Подключите к телевизору различные
внешние устройства и переключайте режимы
источников для выбора внешнего устройства.
Для получения дополнительной информации
о подключении внешнего устройства см.
руководства пользователя каждого устройства.
Допустимо подключение следующих
внешних устройств: ресиверов HD, DVD-
проигрывателей, видеомагнитофонов,
аудиосистем, устройств хранения данных
USB, ПК, игровых приставок и других внешних
устройств.
ПРИМЕЧАНИЕ
yПроцесс подключения внешнего
устройства отличается в зависимости от
модели.
yПодключите внешние устройства
независимо от порядка расположения
разъемов телевизора.
yПри записи телевизионной передачи
с помощью устройства записи DVD
или видеомагнитофона проверьте, что
входной телевизионный сигнал поступает
на вход телевизора через устройство
записи DVD или видеомагнитофон. Для
получения дополнительной информации
о записи см. руководство пользователя
подключенного устройства.
yИнструкции по эксплуатации см. в
документации внешнего устройства.
yПри подключении к телевизору игровой
приставки используйте кабель, который
поставляется в комплекте игровой
приставки.
yВ режиме PC (ПК) может наблюдаться
шум, из-за выбранного разрешения,
частоты вертикальной развертки,
контрастности или яркости. При
возникновении помех выберите для
выхода PC другое разрешение, измените
частоту обновления или отрегулируйте
яркость и контрастность в меню PICTURE
(КАРТИНКА) так, чтобы изображение
стало четким.
yВ режиме PC (ПК) некоторые настройки
разрешения экрана могут не работать
должным образом в зависимости от
видеоплаты.

A-16 MAKING CONNECTIONS
Қазақша
Теледидарға әр түрлі сыртқы құрылғыларды
жалғап, сыртқы құрылғыны таңдау үшін, кіріс
сигналы режимдерін ауыстырып қосыңыз.
Құрылғының сырртқы қосылымы туралы
қосымша ақпарат алу үшін әр құрылғымен бірге
берілетін нұсқаулықты қараңыз.
Қолдануға болатын сыртқы құрылғылар:
HD ресиверлері, DVD ойнатқыштары,
бейнемагнитофондар, дыбыстық жүйелер,
USB жад құрылғылары, компьютерлер,
ойын құрылғылары және басқа да сыртқы
құрылғылар.
ЕСКЕРТПЕ
yСыртқы құрылғыны жалғау түрі үлгіге
қарай әртүрлі болуы мүмкін.
yТеледидарға сыртқы құрылғыларды
теледидар портының ретіне қарамастан
жалғаңыз.
yЕгер теледидар бағдарламасын DVD
рекордеріне немесе бейнемагнитофонға
жазсаңыз, теледидардың сигнал кіріс
кабелін теледидарға міндетті түрде DVD
рекордері немесе бейнемагнитофон
арқылы жалғаңыз. Жазу туралы қосымша
ақпаратты жалғанған құрылғының
нұсқаулығынан қараңыз.
yПайдалану туралы нұсқауларды сыртқы
құрылғының нұсқаулығынан қараңыз.
yОйын құрылғысын теледидарға жалғаған
кезде, құрылғымен бірге жабдықталған
кабельді қолданыңыз.
yКомпьютер режимінде ажыратымдылық,
тік өрнек, түс контрасты немесе
жарықтыққа байланысты кедергілер
тууы мүмкін. Шу бар болса, компьютер
шығысын басқа ажыратымдылыққа
немесе жаңалау жиілігін басқа жиілікке
өзгертіңіз немесе PICTURE (СУРЕТ)
мәзіріндегі жарықтық және түс контрастын
бейне таза болғанға дейін реттеңіз.
yКомпьютер режимінде кейбір
ажыратымдылық параметрлері
графикалық тақтаға байланысты дұрыс
жұмыс істемеуі мүмкін.
Українська
До телевізора можна під’єднувати різні зовнішні
пристрої; щоб вибрати зовнішній пристрій, слід
змінити режим вхідного сигналу. Детальніше
про під’єднання зовнішнього пристрою читайте
в інструкції з використання кожного пристрою.
Доступні такі зовнішні пристрої: приймачі
високої чіткості, DVD-програвачі,
відеомагнітофони, аудіосистеми, USB-
накопичувачі, ПК, ігрові пристрої та інші
зовнішні пристрої.
ПРИМІТКА
yСпосіб під’єднання зовнішнього пристрою
може бути дещо іншим залежно від
моделі.
yПід’єднувати зовнішні пристрої до
телевізора можна не зважаючи на
порядок роз’ємів телевізора.
yЩоб записувати телевізійні програми на
DVD-програвач або відеомагнітофон,
під’єднайте кабель вхідного сигналу
до пристрою запису, а пристрій – до
телевізора. Детальніше про запис читайте
в посібнику користувача під’єднаного
пристрою.
yІнструкції з експлуатації читайте в
посібнику користувача зовнішнього
пристрою.
yПід’єднуючи ігровий пристрій до
телевізора, використовуйте кабель,
який додається в комплекті з ігровим
пристроєм.
yУ режимі комп’ютера можуть
спостерігатися шуми, що пов’язано з
налаштуванням роздільної здатності,
вертикальної частоти, контрастності
чи яскравості. У такому разі виберіть
для сигналу комп’ютера іншу роздільну
здатність, змініть частоту оновлення або
відрегулюйте яскравість і контрастність у
меню “ЗОБРАЖЕННЯ”, щоб зображення
стало чітким.
yУ режимі комп’ютера деякі налаштування
роздільної здатності можуть не
спрацьовувати належним чином залежно
від відеокарти.

OWNER’S MANUAL
PLASMA TV
Please read this manual carefully before operating
your set and retain it for future reference.
www.lg.com
