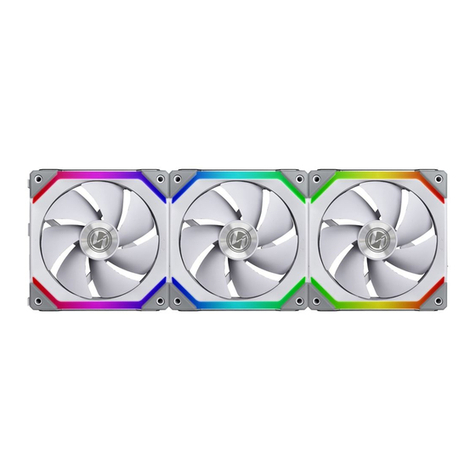

Lian-Li UNI FAN SL V2 User manual

A 6銅板紙或模糙紙100P單色雙面印刷
Power Cable Installation / 電源線安 裝
注 意 1 !電 源 線 插 頭 有 ⽅ 向 性 公 母 插 針 對 接 擋 板 蓋 住 彈 簧 端 ⼦， ， 。
!Note 1 ! The socket for the power cable modular is directional, which
shall connect the male-female plug and cover the pins.
注 意 2 !拉 拔 端 ⼦ 接 頭 具 有 卡 扣 設 計 ，因 此 不 必 擔 ⼼ 容 易 鬆 脫 。
Note 2 ! The pulling connector mechanism is designed to not easy loosening.
Fan to Fan Connection / ⾵扇連接⾵扇
1
2
Fixed
Release
包裝內容物
Package Contents /
x 1 pcx 1 pcx 4 pcs x 1 pc
安裝指南
INSTALLATION GUIDE /
UNI FAN SL V2 RGB
UF-SL120V2-1B / UF-SL120V2-1W
UF-SL140V2-1B / UF-SL140V2-1W
M5x10

G50 . 12SLV21 . 00
Power Module to Motherboard Connection /電源線連接主 板
警告!請不要連接錯誤類型的 LE D接 頭 如果，
連接到1 2 V接⼝ 將造成永久損壞， 。
Warning! Do not connect the wrong type
of LED connector. If it is connected to the 12 V
connector, permanent damage will occur.
5 V 12 V
!
Connect to
PWM fan header
Connect to 5 V ARGB
3 pin header
1
注 意2!S L 1 2 0 V 2⾵ 扇 為 2 8 m m厚 度 採下沉式螺絲孔設計 適⽤⼀般， ，
常 規 ⾧ 螺 絲(具 有 隱 藏 螺 絲 頭 的 功 能) 無 法 使 ⽤ 墊 ⽚+⾧ 螺 絲， 。
Note 2 ! The SL120 V2 is 28mm thick, thus implemented counterbore screw
holes to fit standard long screws, do not use gaskets when mounting with
long screws.
⽔冷排上的⾵扇安裝
Fan Mounting on Raditor /
注 意 1!若 遇 到 ⽔ 冷 排 出 ⽔ 位 置 影 響 ⾵ 扇 扣 鎖 可 將 ⾵ 扇 卡 扣 鎖 移 除， 。
Note 1 ! The fan interlocking key is removable if it is affected by the
radiator inlet and outlet.
!
23
注 意 3! M 5 x 1 0請 使 ⽤ 附 件 裡 的 螺 絲 來 安 裝 ⾵ 扇 ，以確保⾵扇牢固。
Note 3 ! Only use the screws(M5x10) that is included in the box, other
screws may not hold the fan properly.
