Lian-Li UNI FAN SL120 V2 RGB User manual

安裝指南
INSTALLATION GUIDE /
包裝內容物
Package Contents /
x 3 pcs
x 4 pcs
A 5銅板紙或模糙紙100P單色雙面印刷摺1摺成A6
x 12 pcs
UF-SL120V2-3B / UF-SL120V2-3W
M5x10
RGB
UNI FAN SL120 V2
Power Cable Installation / 電源線安 裝
注 意 1 !電 源 線 插 頭 有 ⽅ 向 性 公 母 插 針 對 接 擋 板 蓋 住 彈 簧 端 ⼦， ， 。
!Note 1 ! The socket for the power cable modular is directional, which
shall connect the male-female plug and cover the pins.
注 意 2 !拉 拔 端 ⼦ 接 頭 具 有 卡 扣 設 計 ，因 此 不 必 擔 ⼼ 容 易 鬆 脫 。
Note 2 ! The pulling connector mechanism is designed to not loosen easily.
Daisy Chain Extension Cable Connection / 使⽤串接延⾧線
Fan to Fan Connection / ⾵扇連接⾵扇
1
2
Fixed
Release
12
1
1
2
2
Note! Each connector from the controller can connect
maximum 6 fans, no limited quantity for Group A or B.
注 意 ! 6 A B⼀個接頭接出來的⾵扇總數不可超過 顆，組或 組
串接⾵扇數量不限。
!
A Group / A組
B組
B Group /
x 1 pc
x 1 pc
x 1 pc
x 2 pcs

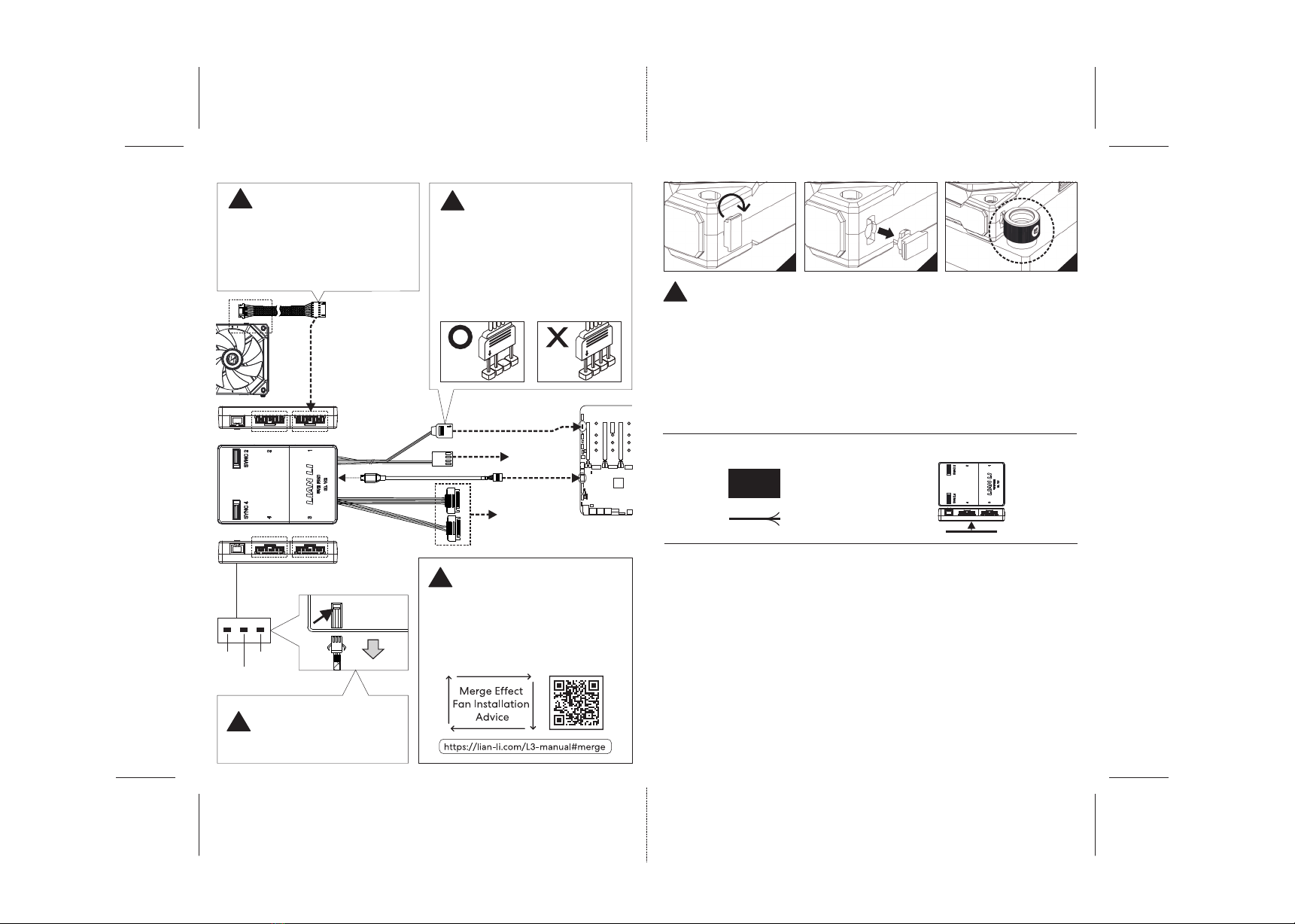

控制器線材連接
Controller Cable Connection /
G50.12 SLV23.00
Connect to USB
Connect to 5V ARGB
3 pin header
Connect to
PSU SATA 15 Pin
Connect to 1,
or 2, or 3, or 4
12
連接到 1 或 2， ，
或 3 或 4，
5 V 12 V
警 告 請 不 要 連 接 錯 誤 類 型 的!
LED接 頭 如 果 連 接 到 1 2 V接 ⼝， ，
將造成永久損壞。
Warning! Do not connect the
wrong type of LED connector. If it
is connected to the 12 V connector,
permanent damage will occur.
!
Note! Press and pull out the
connector to release the
cable.
注 意 按 下 再 拉 出 線 材 接 頭!。
!
1
2
Press
34
GND VCC
DATA
SM Type
1
注 意2!本 ⾵ 扇 為 2 8 m m厚 度 採 下 沉 式 螺 絲 孔 設 計 適 ⽤ ⼀ 般 常 規， ，
⾧ 螺 絲(具 有 隱 藏 螺 絲 頭 的 功 能) 無 法 使 ⽤ 墊 ⽚+⾧ 螺 絲， 。
Note 2 ! Implementing counterbore screw holes to fit standard long screws,
do not use gaskets when mounting with long screws.
⽔冷排上的⾵扇安裝
Fan Mounting on Raditor /
注 意 1!若 遇 到 ⽔ 冷 排 出 ⽔ 位 置 影 響 ⾵ 扇 扣 鎖 可 將 ⾵ 扇 卡 扣 鎖 移 除， 。
Note 1 ! The fan interlocking key is removable if it is affected by the
radiator inlet and outlet.
!
3
2
控制器 2 個 SATA 15 PIN線材電源 全接情況下 最⼤輸出如下：，
1. 請勿串接超過 顆⾵扇⾄ 控制器控制器最⼤輸出為 ， 。29 W 16
2.採⽤ L-C onne c t 3󰷅軟體控制⾵扇設為定⾊⽩光 請將⽩光亮度降低， 。
3.同步主機板亮度開⾄ 100%的 定⾊⽩光時 最多⽀援8顆UNI FAN SL V2， 。
4.控制器上的SM typ e輸出⼝最⼤⽀援5 W ( SYNC 2接⼝同步 2號接⼝燈效；
SYNC 4接⼝同步 4號接⼝燈效)。
Restriction of Controller / 控制器的限制
Maximum output of controller when connected BOTH SATA 15 PIN cable:
1. The maximum total output of the controller supports up to 29 W, do not
connect more than 16 fans to the controller.
2. Use L-Connect 3 to set static white, please lower the brightness.
3. When sync to motherboard and set as 100% brightness of static white, the
controller supports up to 8 . UNI FAN SL V2
4. Each SM type port supports up to 5 W.( SYNC 2 port syncs to the lighting effect
of port 2; SYNC 4 port syncs to the lighting effect of port 4)．
Use of Magnetic Adhesive Pad / 磁性膠墊使⽤
注 意 3! M 5 x 1 0請 使 ⽤ 附 件 裡 的 螺 絲 來 安 裝 ⾵ 扇 ，以確保⾵扇牢固。
Note 3 ! Only use the screws(M5x10) that is included in the box, other
screws may not hold the fan properly.
Remove
the adhesive
撕下 雙⾯膠
Connect to
fan header
Note! Merge lighting effects will be
affected by the installation direction,
please refer to link below for details.
注意 ! 某些燈效會因為⾵扇擺放位置⽽受到
影響，請先掃碼或輸⼊網址參考詳細圖解。
!
Note! The header is designed with a
clamp, please press the clump to
release the header from the controller.
注 意 !此接頭設有卡扣，請 向 下 按 壓
卡扣再將接頭拔出控制器。
!
