Liberty Hardware Decorative Series Installation guide

SAFETY WARNINGS:
•DO NOTinstall this equipment without first reading and understanding this instruction sheet. If you are unable to understand these
Warnings and Instructions, contact a health care professional, dealer or technical personnel for assistance before attempting to install
this equipment - otherwise, injury may occur.
•After ANY adjustments, repair or service and BEFORE use, make sure that all attaching hardware is tightened securely.
•Grab Bars add security for bath and commode areas if attached as instructed. Location, size, and angle of bars should be determined
by a qualified professional to provide optimum safety and function.
•Use EXTREME caution on wet tub or floor surfaces.
•Users with limited physical capabilities should be supervised or assisted in bath and commode areas, even when using the
Grab Bars.
•This Grab Bar can provide support and increased stability for an individual weighing up to 500 pounds.Grab Bars are NOT designed
to support the total weight of an individual. Use the bar for assistance ONLY.
•Be sure Grab Bars are correctly and securely installed.NEVER use Grab Bars if any looseness is noted.
TOOLS REQUIRED:
• 3/8-inch Power Drill
•7/64-inch Drill Bit (to drill pilot hole for installation of wood screw into wood wall stud)
• 1/4-inch Carbide Tip Drill Bit (if drilling through ceramic tile)
• #2 Phillips Screwdriver
• Safety Glasses
• Stud Finder
PARTS SUPPLIED:
• Six (6) #10 x 2-1/2 inch wood screws
IMPORTANT:
The recommended mounting method for grab bars is to mount BOTH ends of the bar into WOOD wall studs.
BEFORE INSTALLING GRAB BAR:
1. Remove the Grab Bar and parts from the package. If concealed mount Grab Bar is used, move cover plates away from
mounting holes (see Figure 1).
2. Determine where you want to install Grab Bar.
3. Place Grab Bar on wall at desired position. If mounting horizontallyor vertically, check that the Grab Bar is level.
4. With a pencil, mark the centers of the mounting hole positionson one end. These are the points where you will later drill pilot
holes for putting in the screws.If installing over ceramic tiles, place masking tape on the mounting areas before marking the
hole locations to prevent the carbide tip drill bit from sliding across the tile.
5. Repeat Step 4 for the other end of the Grab Bar.
AVERTISSEMENTS LIÉS À LA SÉCURITÉ:
• NE PAS installer cet équipement sans avoir d'abord lu et compris cette notice d'instruction. Si vous ne comprenez pas ces Avertissements et
Instructions, contactez un professionnel de la santé, un fournisseur de services ou un technicien avant d'installer cet équipement - autrement, un
accident pourrait se produire.
• Après TOUT réglage, réparation ou entretien et AVANT utilisation, assurez-vous que toutes les pièces de fixation sont bien serrées.
• Les barres d'appui ajoutent de la sécurité dans la salle de bain et à la toilette si elles sont installées conformément aux instructions.L'emplacement,
la taille et l'angle des barres devraient être déterminés par un professionnel qualifié pour offrir une sécurité et une fonctionnalité optimales.
• Soyez TRÈS PRUDENT dans une baignoire ou sur un parterre mouillés.
• Les utilisateurs avec des capacités physiques limitées devraient être surveillés ou aidés lorsqu'ils les utilisent la baignoire ou la toilette même avec
des barres d'appui pour résidence.
• Cette barre d'appui pour résidence peut offrir un soutien et une plus grande stabilité à une personne pesant un maximum de 500 livres (227 kg). Les
barres d'appui NE sont PAS conçues pour supporter tout le poids d'une personne. N'utilisez la barre d'appui QUE pour vous aider.
• Assurez-vous que les barres d'appui sont installées correctement et solidement fixées. NE JAMAIS utiliser une barre d'appui si vous remarquez un
mou.
OUTILS NÉCESSAIRES:
• Perceuse électrique de 0,95 cm (3/8")
• Foret de 0,28 cm(7/64") (pour percer un avant trou pour fixer une vis à bois dans un montant de cloison en bois)
• Foret à pointe de carbure de 0,64 (1/4") (si vous percez des carreaux de céramique)
• Tournevis Phillips no2
• Lunettes de sécurité
• Localisateur de montant
PIÈCES FOURNIES:
• Six (6) vis à bois no10 x 6,35 cm (2-1/2")
IMPORTANT:
La méthode d'installation recommandée pour les barres d'appui consiste à fixer les DEUX extrémités de la barre dans des montants de
cloison en BOIS.
AVANT D'INSTALLER UNE BARRE D'APPUI:
1. Sortez la barre d'appui et les pièces du paquet. Si vous utilisez une barre d'appui avec des fixations dissimulées, retirez les couvre-plaques des trous
de montage (voir Figure 1).
2. Déterminez l'endroit où vous voulez installer la barre d'appui.
3. Placez la barre d'appui au mur à l'endroit désiré. Si elle est fixée horizontalement ou verticalement, vérifiez que la barre d'appui est à niveau.
4. Avec un crayon, marquez les centres des positions des trous de fixation à une extrémité. Ce sont les points sur lesquels vous ferez des trous pilotes pour
mettre les vis. Si l'installation se fait sur des carreaux de céramique, placer du ruban masque sur la zone d'installation avant de marquer le repère afin de
prévenir le glissement du foret sur lecarreau.
5. Répétez l'étape 4 pour l'autre extrémité de la barre d'appui.
ADVERTENCIAS DE SEGURIDAD:
• NO instale este equipo sin antes leer y entender esta hoja de instrucciones. Si usted no logra entender estas advertencias e instrucciones, contacte a
un profesional de la salud, vendedor o personal técnico para asistencia antes de intentar instalar este equipo - de otra forma, podría incurrir en
lesiones.
• Luego de CUALESQUIERA ajustes, reparaciones o servicios y ANTES de usar, asegúrese de que todos los accesorios de acoplamiento estén
apretados firmemente.
• Las barras de soporte aumentan la seguridad en áreas de tinas, duchas e inodoros si se acoplan como se instruye. La ubicación, el tamaño y el
ángulo de las barras deben ser determinados por un profesional calificado para proveer óptima seguridad y funcionalidad.
• Tome precauciones EXTREMAS en tinas o pisos mojados.
• Usuarios con capacidades físicas limitadas deben ser supervisados o ayudados en las áreas de tinas, duchas e inodoros, aun cuando estén usando
barras de soporte.
• Esta barra de soporte puede proveer apoyo y mayor estabilidad para un individuo que pese hasta 500 libras (227 kg). Las barras de soporte NO
están diseñadas para apoyar todo el peso de un individuo. Use la barra para apoyo ÚNICAMENTE.
• Asegúrese de que las barras de soporte estén correcta y firmemente instaladas.NUNCA use las barras de soporte si nota que están flojas.
HERRAMIENTAS REQUERIDAS:
• Taladro eléctrico de 0,95 cm (3/8")
• Broca de 0,28 cm (7/64") (para taladrar el agujero guía para instalar el tornillo para madera en el montante de madera de la pared)
• Broca con punta de carburo de 0,64 cm (1/4") (si taladra a través de baldosa de cerámica)
• Desatornillador en cruz (Phillips) #2
• Gafas de seguridad
• Detector de vigas
PARTE SUMINISTRADA:
• Seis (6) tornillos para madera #10 x 6,35 cm (2-1/2")
IMPORTANTE:
El método de montaje recomendado para las barras de soportes es instalar AMBOS extremos de la barra en los montantes de MADERA de
la pared.
ANTES DE INSTALAR LA BARRA DE SOPORTE:
1. Saque la barra de soporte y las piezas del paquete.Si se usa la barra de soporte de montaje oculto, quite las placas de cubierta de los agujeros de
montaje (vea la Figura 1).
2. Determine dónde quiere instalar la barra de soporte.
3. Coloque la barra de soporte en la posición deseada. Si la instala de manera horizontal o vertical, revise que la barra de soporte esté nivelada.
4. Con un lápiz marque los centros de las posiciones de agujeros de montaje de un extremo.Estos son los puntos donde usted taladrará después los
agujeros guía para colocar los tornillos.Si instala sobre baldosas de cerámica, coloque cinta adhesiva de papel en las áreas de montaje antes de
marcar las ubicaciones de los agujeros para evitar que la broca de punta de carburo se deslice a través de la baldosa.
5. Repita el paso 4 para el otro extremo de la barra de soporte.
Grab Bar
•
Heavy Duty
INSTALLATION,OPERATING
AND CARE INSTRUCTIONS
Barre d'appui
•
Très résistante
INSTRUCTIONS D'INSTALLATION,
DE FONCTIONNEMENTET D'ENTRETIEN
Barra de soporte
• Uso pesado
INSTRUCCIONES DE INSTALACIÓN,
OPERACIÓN Y CUIDADO
CP1398-XXX-02
Revised 7/06
Liberty Hardware
Manufacturing Corporation
140 Business Park Drive
Winston-Salem, NC 27107
www.libertyhardware.com
©2006 LHMC, A MascoCompany
6300 & 6400 Series/Séries/Serie
5600 & 5700 Series/Séries/Serie
Americans with
Disabilities Act
MEETS
ADA
STANDARDS
5900 Series/Séries/Serie
Commercial Grade
De qualité commerciale
Nivel comercial
Grab Bar
• Heavy Duty
INSTALLATION, OPERATING AND CARE INSTRUCTIONS:
1
5
PARA INSTALAR EN MONTANTES DE MADERA:
1. Póngase gafas de seguridad antes de empezar.
2. Use el taladro eléctrico de 0,95 cm (3/8") y la broca de 0,28 cm (7/64") para taladrar todos
los agujeros en la pared y en los montantes de madera de la pared en las posiciones
marcadas. NOTA: Si instala la barra de soporte sobre baldosas de cerámica, la broca con
punta de carburo de 0,64 cm (1/4") serán necesarias para taladrar a través de las baldosas,
para prevenir que se dañen. Taladre agujeros guía a través de las baldosas de cerámica
usando una broca con punta de carburo de 0,64 cm (1/4"). Una vez un agujero ha sido
taladrado a través de la baldosa, use la broca de 0,28 cm (7/64") para taladrar un agujero
guía en el propio montante de pared.
3. Coloque la barra de soporte en la pared, alineando los agujeros de montaje con los agujeros
en la pared.
4. Inserte los tornillos para madera provistos dentro de un extremo de la barra de soporte.
Atornille en la pared y en el montante de pared (APRIETE A MANO ÚNICAMENTE) (vea
la Figura 3).
5. Repita el paso 4 para el lado opuesto de la barra de soporte.
6. Apriete firmemente todos los tornillos de montaje para madera con un destornillador.
7. Si usa la barra de soporte de montaje oculto, mueva las
placas de cubierta sobre los agujeros de montaje y presione
firmemente contra la pared (vea la Figura 1 en la página 5).
AMBOS extremosdela barra desoporte van dentrodemontantesdeMADERAde lapared
POUR L'INSTALLATION SUR DES MONTANTS DE CLOISON EN BOIS:
1. Mettez des lunettes de sécurité avant de commencer.
2. Utilisez la perceuse électrique de 0,95 cm (3/8") et un foret de 0,28 cm (7/64") pour faire
tous les trous dans le mur et montants de cloison aux emplacements marqués.
REMARQUE: Si vous installez la barre d'appui sur des carreaux de céramique, le foret à
pointe de carbure de 0,64 cm (1/4") seront nécessaires pour trouer les carreaux sans les
endommager. Faire des avants trous dans les carreaux de céramique à l'aide d'un foret à
pointe de carbure de 0,64 cm (1/4"). Une fois que le trou a été percé dans le carreau de
céramique, utilisez le foret de 0,28 cm (7/64") pour faire un avant trou dans le montant de
cloison en bois.
3. Placez la barre d'appui au mur, en alignant les trous de montage avec les trous dans le mur.
4. Insérez les vis à bois fournies à l'une des extrémités de la barre d'appui. Vissez dans le mur et
le montant de cloison (SERREZ FERMEMENT À LA MAIN SEULEMENT) (voir Figure 3).
5. Répétez l'étape 4 pour l'autre extrémité de la barre d'appui.
6. Serrez fermement toutes les vis à bois avec un tournevis.
7. Si vous utilisez une barre d'appui avec des fixations dissimulées,
retirez les couvre-plaques des trous de montage
(voir Figure 1 à la page 3).
Les DEUX extrémités de la barre d'appui fixées sur des montants en BOIS
MONTANT
DE
CLOISON
EN BOIS

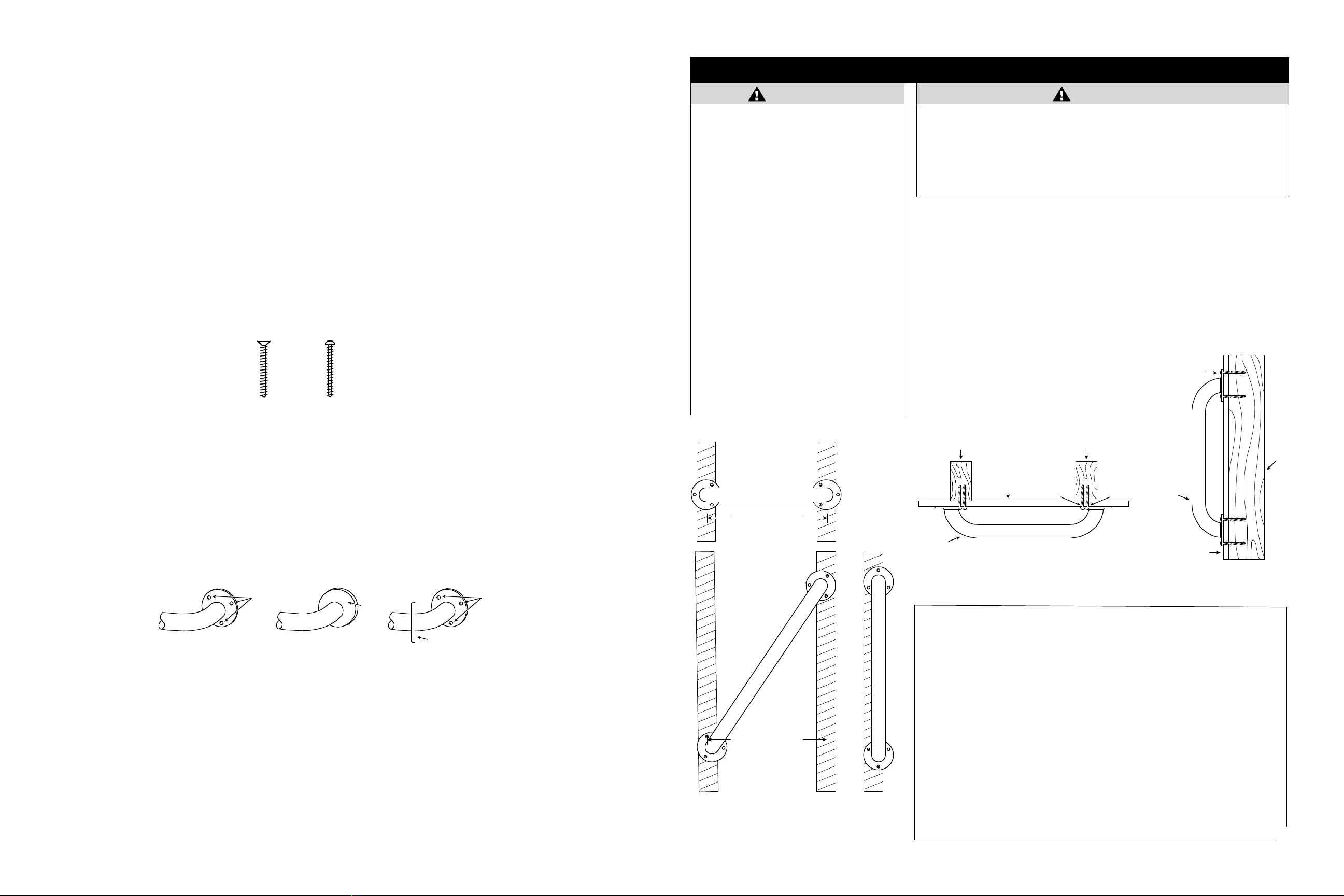

VUE DE FACE
INSTALLATION
VERTICALE
MONTANT DE
CLOISON EN
BOIS
MONTANT
DE
CLOISON
EN BOIS
MONTANT DE
CLOISON EN
BOIS
ENTRAXE DE
40,64 cm
NORMALEMENT
VUE DE FACE
INSTALLATION
HORIZONTALE
VUE DE FACE
INSTALLATION OBLIQUE
ENTRAXE DE
40,64 cm
NORMALEMENT
TO INSTALL INTO WOOD WALL STUDS:
1. Put on safety glasses before starting.
2. Use the 3/8-inch power drill and 7/64-inch drill bit to drill all holes into the wall and
wood wall studs at the marked positions. NOTE: If installing Grab Bar over ceramic
tiles, the 1/4-inch carbide tip drill bit will be needed for drilling through the tile, in order
to prevent damage to the tiles.Drill pilot holes through the tiles by using a 1/4-inch
carbide tip drill bit. Once a hole has been drilled through the ceramictiles, use the
7/64-inch drill bit to drill a pilot hole in the wood wall stud itself.
3. Place Grab Bar on wall, aligning mounting holes with the holes in the wall.
4. Insert the wood screws provided into one end of the Grab Bar. Screw into wall and
wall stud (HAND TIGHTEN ONLY) (see Figure 3).
5. Repeat Step 4 for opposite end of the Grab Bar.
6. Securely tighten all mounting wood screws with a screwdriver.
7. If concealed mount Grab Bar is used, move cover
plates over mounting holes and firmly press against
the wall (see Figure 1 on page 1).
BOTH ends of grab bar into WOOD wall studs
A T TE N T IO N A T TE N T IO N
2
MONTANT DE
CLOISONEN BOIS
4
6
Decorative Series/Séries Décorative/
Serie Decorativa
FOR RECOMMENDATIONS ON GRAB BAR PLACEMENT,
PLEASE VISIT OUR WEBSITE AT WWW.LIBERTYHARDWARE.COMPOUR DES RECOMMANDATIONSSUR L'EMPLACEMENT DE LA BARRE D'APPUI,
VEUILLEZ VISITER NOTRESITE WEB À WWW.LIBERTYHARDWARE.COM
PARA RECOMENDACIONES EN LA COLOCACIÓN DE BARRAS DE SOPORTE,
POR FAVOR VISITE NUESTRO SITIO WEB EN WWW.LIBERTYHARDWARE.COM
VISTA FRONTAL
MONTAJE HORIZONTAL
Barre d'appui
Très résistante
INSTRUCTIONS D'INSTALLATION, DE FONCTIONNEMENT ET D'ENTRETIEN
3
INSTRUCCIONES DE INSTALACIÓN, OPERACIÓN Y CUIDADO
Barra de soporte • Uso pesado

SAFETY WARNINGS:
•DO NOTinstall this equipment without first reading and understanding this instruction sheet. If you are unable to understand these
Warnings and Instructions, contact a health care professional, dealer or technical personnel for assistance before attempting to install
this equipment - otherwise, injury may occur.
•After ANY adjustments, repair or service and BEFORE use, make sure that all attaching hardware is tightened securely.
•Grab Bars add security for bath and commode areas if attached as instructed. Location, size, and angle of bars should be determined
by a qualified professional to provide optimum safety and function.
•Use EXTREME caution on wet tub or floor surfaces.
•Users with limited physical capabilities should be supervised or assisted in bath and commode areas, even when using the
Grab Bars.
•This Grab Bar can provide support and increased stability for an individual weighing up to 500 pounds.Grab Bars are NOT designed
to support the total weight of an individual. Use the bar for assistance ONLY.
•Be sure Grab Bars are correctly and securely installed.NEVER use Grab Bars if any looseness is noted.
TOOLS REQUIRED:
• 3/8-inch Power Drill
•7/64-inch Drill Bit (to drill pilot hole for installation of wood screw into wood wall stud)
• 1/4-inch Carbide Tip Drill Bit (if drilling through ceramic tile)
• #2 Phillips Screwdriver
• Safety Glasses
• Stud Finder
PARTS SUPPLIED:
• Six (6) #10 x 2-1/2 inch wood screws
IMPORTANT:
The recommended mounting method for grab bars is to mount BOTH ends of the bar into WOOD wall studs.
BEFORE INSTALLING GRAB BAR:
1. Remove the Grab Bar and parts from the package. If concealed mount Grab Bar is used, move cover plates away from
mounting holes (see Figure 1).
2. Determine where you want to install Grab Bar.
3. Place Grab Bar on wall at desired position. If mounting horizontallyor vertically, check that the Grab Bar is level.
4. With a pencil, mark the centers of the mounting hole positionson one end. These are the points where you will later drill pilot
holes for putting in the screws.If installing over ceramic tiles, place masking tape on the mounting areas before marking the
hole locations to prevent the carbide tip drill bit from sliding across the tile.
5. Repeat Step 4 for the other end of the Grab Bar.
AVERTISSEMENTS LIÉS À LA SÉCURITÉ:
• NE PAS installer cet équipement sans avoir d'abord lu et compris cette notice d'instruction. Si vous ne comprenez pas ces Avertissements et
Instructions, contactez un professionnel de la santé, un fournisseur de services ou un technicien avant d'installer cet équipement - autrement, un
accident pourrait se produire.
• Après TOUT réglage, réparation ou entretien et AVANT utilisation, assurez-vous que toutes les pièces de fixation sont bien serrées.
• Les barres d'appui ajoutent de la sécurité dans la salle de bain et à la toilette si elles sont installées conformément aux instructions.L'emplacement,
la taille et l'angle des barres devraient être déterminés par un professionnel qualifié pour offrir une sécurité et une fonctionnalité optimales.
• Soyez TRÈS PRUDENT dans une baignoire ou sur un parterre mouillés.
• Les utilisateurs avec des capacités physiques limitées devraient être surveillés ou aidés lorsqu'ils les utilisent la baignoire ou la toilette même avec
des barres d'appui pour résidence.
• Cette barre d'appui pour résidence peut offrir un soutien et une plus grande stabilité à une personne pesant un maximum de 500 livres (227 kg). Les
barres d'appui NE sont PAS conçues pour supporter tout le poids d'une personne. N'utilisez la barre d'appui QUE pour vous aider.
• Assurez-vous que les barres d'appui sont installées correctement et solidement fixées. NE JAMAIS utiliser une barre d'appui si vous remarquez un
mou.
OUTILS NÉCESSAIRES:
• Perceuse électrique de 0,95 cm (3/8")
• Foret de 0,28 cm(7/64") (pour percer un avant trou pour fixer une vis à bois dans un montant de cloison en bois)
• Foret à pointe de carbure de 0,64 (1/4") (si vous percez des carreaux de céramique)
• Tournevis Phillips no2
• Lunettes de sécurité
• Localisateur de montant
PIÈCES FOURNIES:
• Six (6) vis à bois no10 x 6,35 cm (2-1/2")
IMPORTANT:
La méthode d'installation recommandée pour les barres d'appui consiste à fixer les DEUX extrémités de la barre dans des montants de
cloison en BOIS.
AVANT D'INSTALLER UNE BARRE D'APPUI:
1. Sortez la barre d'appui et les pièces du paquet. Si vous utilisez une barre d'appui avec des fixations dissimulées, retirez les couvre-plaques des trous
de montage (voir Figure 1).
2. Déterminez l'endroit où vous voulez installer la barre d'appui.
3. Placez la barre d'appui au mur à l'endroit désiré. Si elle est fixée horizontalement ou verticalement, vérifiez que la barre d'appui est à niveau.
4. Avec un crayon, marquez les centres des positions des trous de fixation à une extrémité. Ce sont les points sur lesquels vous ferez des trous pilotes pour
mettre les vis. Si l'installation se fait sur des carreaux de céramique, placer du ruban masque sur la zone d'installation avant de marquer le repère afin de
prévenir le glissement du foret sur lecarreau.
5. Répétez l'étape 4 pour l'autre extrémité de la barre d'appui.
ADVERTENCIAS DE SEGURIDAD:
• NO instale este equipo sin antes leer y entender esta hoja de instrucciones. Si usted no logra entender estas advertencias e instrucciones, contacte a
un profesional de la salud, vendedor o personal técnico para asistencia antes de intentar instalar este equipo - de otra forma, podría incurrir en
lesiones.
• Luego de CUALESQUIERA ajustes, reparaciones o servicios y ANTES de usar, asegúrese de que todos los accesorios de acoplamiento estén
apretados firmemente.
• Las barras de soporte aumentan la seguridad en áreas de tinas, duchas e inodoros si se acoplan como se instruye. La ubicación, el tamaño y el
ángulo de las barras deben ser determinados por un profesional calificado para proveer óptima seguridad y funcionalidad.
• Tome precauciones EXTREMAS en tinas o pisos mojados.
• Usuarios con capacidades físicas limitadas deben ser supervisados o ayudados en las áreas de tinas, duchas e inodoros, aun cuando estén usando
barras de soporte.
• Esta barra de soporte puede proveer apoyo y mayor estabilidad para un individuo que pese hasta 500 libras (227 kg). Las barras de soporte NO
están diseñadas para apoyar todo el peso de un individuo. Use la barra para apoyo ÚNICAMENTE.
• Asegúrese de que las barras de soporte estén correcta y firmemente instaladas. NUNCA use las barras de soporte si nota que están flojas.
HERRAMIENTAS REQUERIDAS:
• Taladro eléctrico de 0,95 cm (3/8")
• Broca de 0,28 cm (7/64") (para taladrar el agujero guía para instalar el tornillo para madera en el montante de madera de la pared)
• Broca con punta de carburo de 0,64 cm (1/4") (si taladra a través de baldosa de cerámica)
• Desatornillador en cruz (Phillips) #2
• Gafas de seguridad
• Detector de vigas
PARTE SUMINISTRADA:
• Seis (6) tornillos para madera #10 x 6,35 cm (2-1/2")
IMPORTANTE:
El método de montaje recomendado para las barras de soportes es instalar AMBOS extremos de la barra en los montantes de MADERA de
la pared.
ANTES DE INSTALAR LA BARRA DE SOPORTE:
1. Saque la barra de soporte y las piezas del paquete. Si se usa la barra de soporte de montaje oculto, quite las placas de cubierta de los agujeros de
montaje (vea la Figura 1).
2. Determine dónde quiere instalar la barra de soporte.
3. Coloque la barra de soporte en la posición deseada. Si la instala de manera horizontal o vertical, revise que la barra de soporte esté nivelada.
4. Con un lápiz marque los centros de las posiciones de agujeros de montaje de un extremo. Estos son los puntos donde usted taladrará después los
agujeros guía para colocar los tornillos. Si instala sobre baldosas de cerámica, coloque cinta adhesiva de papel en las áreas de montaje antes de
marcar las ubicaciones de los agujeros para evitar que la broca de punta de carburo se deslice a través de la baldosa.
5. Repita el paso 4 para el otro extremo de la barra de soporte.
Grab Bar
•
Heavy Duty
INSTALLATION, OPERATING
AND CARE INSTRUCTIONS
Barre d'appui
•
Très résistante
INSTRUCTIONS D'INSTALLATION,
DE FONCTIONNEMENT ET D'ENTRETIEN
Barra de soporte
• Uso pesado
INSTRUCCIONES DE INSTALACIÓN,
OPERACIÓN Y CUIDADO
CP1398-XXX-02
Revised 7/06
Liberty Hardware
Manufacturing Corporation
140 Business Park Drive
Winston-Salem, NC 27107
www.libertyhardware.com
©2006 LHMC, A Masco Company
5900 Series/Séries/Serie
Grab Bar
• Heavy Duty
INSTALLATION, OPERATING AND CARE INSTRUCTIONS:
1
5
PARA INSTALAR EN MONTANTES DE MADERA:
1. Póngase gafas de seguridad antes de empezar.
2. Use el taladro eléctrico de 0,95 cm (3/8") y la broca de 0,28 cm (7/64") para taladrar todos
los agujeros en la pared y en los montantes de madera de la pared en las posiciones
marcadas. NOTA: Si instala la barra de soporte sobre baldosas de cerámica, la broca con
punta de carburo de 0,64 cm (1/4") serán necesarias para taladrar a través de las baldosas,
para prevenir que se dañen. Taladre agujeros guía a través de las baldosas de cerámica
usando una broca con punta de carburo de 0,64 cm (1/4"). Una vez un agujero ha sido
taladrado a través de la baldosa, use la broca de 0,28 cm (7/64") para taladrar un agujero
guía en el propio montante de pared.
3. Coloque la barra de soporte en la pared, alineando los agujeros de montaje con los agujeros
en la pared.
4. Inserte los tornillos para madera provistos dentro de un extremo de la barra de soporte.
Atornille en la pared y en el montante de pared (APRIETE A MANO ÚNICAMENTE) (vea
la Figura 3).
5. Repita el paso 4 para el lado opuesto de la barra de soporte.
6. Apriete firmemente todos los tornillos de montaje para madera con un destornillador.
7. Si usa la barra de soporte de montaje oculto, mueva las
placas de cubierta sobre los agujeros de montaje y presione
firmemente contra la pared (vea la Figura 1 en la página 5).
AMBOS extremos de la barra de soporte van dentro de montantes de MADERA de la pared
POUR L'INSTALLATION SUR DES MONTANTS DE CLOISON EN BOIS:
1. Mettez des lunettes de sécurité avant de commencer.
2. Utilisez la perceuse électrique de 0,95 cm (3/8") et un foret de 0,28 cm (7/64") pour faire
tous les trous dans le mur et montants de cloison aux emplacements marqués.
REMARQUE: Si vous installez la barre d'appui sur des carreaux de céramique, le foret à
pointe de carbure de 0,64 cm (1/4") seront nécessaires pour trouer les carreaux sans les
endommager. Faire des avants trous dans les carreaux de céramique à l'aide d'un foret à
pointe de carbure de 0,64 cm (1/4"). Une fois que le trou a été percé dans le carreau de
céramique, utilisez le foret de 0,28 cm (7/64") pour faire un avant trou dans le montant de
cloison en bois.
3. Placez la barre d'appui au mur, en alignant les trous de montage avec les trous dans le mur.
4. Insérez les vis à bois fournies à l'une des extrémités de la barre d'appui. Vissez dans le mur et
le montant de cloison (SERREZ FERMEMENT À LA MAIN SEULEMENT) (voir Figure 3).
5. Répétez l'étape 4 pour l'autre extrémité de la barre d'appui.
6. Serrez fermement toutes les vis à bois avec un tournevis.
7. Si vous utilisez une barre d'appui avec des fixations dissimulées,
retirez les couvre-plaques des trous de montage
(voir Figure 1 à la page 3).
Les DEUX extrémités de la barre d'appui fixées sur des montants en BOIS
MONTANT
DE
CLOISON
EN BOIS
VUE DE FACE
INSTALLATION
VERTICALE
MONTANT DE
CLOISON EN
BOIS
MONTANT
DE
CLOISON
EN BOIS
MONTANT DE
CLOISON EN
BOIS
ENTRAXE DE
40,64 cm
NORMALEMENT
VUE DE FACE
INSTALLATION
HORIZONTALE
VUE DE FACE
INSTALLATION OBLIQUE
ENTRAXE DE
40,64 cm
NORMALEMENT
THE FOLLOWING STEPS REQUIREDRILLING INTO THE WALL.
When drilling into the wall, exercise care to avoid any electrical wiring or
plumbing that may be located behind the wall. Damaged electrical wiring can
cause electrical shock and/or fire.Since older homes do not always fall in line
with current housing codes and requirements, know where internal wall wiring
is located so that no wires will interfere with your installation.
PROPER INSTALLATION IS EXTREMELY IMPORTANT.IF IN DOUBT,
INSTALLATION SHOULDBE DONE BY A QUALIFIED PROFESSIONAL.
TO INSTALL INTO WOOD WALL STUDS:
1. Put on safety glasses before starting.
2. Use the 3/8-inch power drill and 7/64-inch drill bit to drill all holes into the wall and
wood wall studs at the marked positions. NOTE: If installing Grab Bar over ceramic
tiles, the 1/4-inch carbide tip drill bit will be needed for drilling through the tile, in order
to prevent damage to the tiles.Drill pilot holes through the tiles by using a 1/4-inch
carbide tip drill bit. Once a hole has been drilled through the ceramictiles, use the
7/64-inch drill bit to drill a pilot hole in the wood wall stud itself.
3. Place Grab Bar on wall, aligning mounting holes with the holes in the wall.
4. Insert the wood screws provided into one end of the Grab Bar. Screw into wall and
wall stud (HAND TIGHTEN ONLY) (see Figure 3).
5. Repeat Step 4 for opposite end of the Grab Bar.
6. Securely tighten all mounting wood screws with a screwdriver.
7. If concealed mount Grab Bar is used, move cover
plates over mounting holes and firmly press against
the wall (see Figure 1 on page 1).
USING GRAB BAR:
1. Read, understand and follow the information in the SAFETY WARNINGS
section of this instruction booklet. Liberty Hardware Manufacturing Corporation
shall have no liability for any damage or injury caused by improper installation or
use of this Grab Bar.
2. Grasp the Grab Bar when exiting or entering the bathtub or when sitting down or
rising from the commode.
3. Use EXTREME caution on wet tub or floor surfaces.
4. DO NOT put entire weight on Grab Bar.Grab Bar is rated for persons weighing
up to 500 pounds when properly installed.
5. DO NOT stand, sit or step on Grab Bar.DO NOT use Grab Bar as a step or
platform to reach area above the tub. Use the bar for assistance ONLY.
CARE AND MAINTENANCE:
1. Use of mild soap and water or a non-abrasive cleaner is recommended
for cleaning.
2. Periodically inspect the Grab Bar for damage or looseness.
DO NOTuse if any damage or looseness exists. Contact your authorized
dealer for assistance.
3. SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
GRAB BAR MAY NOT PROVIDE
DESIGNED AMOUNT OF SUPPORT
UNLESS THESE INSTALLATION
INSTRUCTIONS ARE STRICTLY
FOLLOWED.
For proper installation, both ends of Grab
Bar MUST be positioned over a wall stud.
For solid support, atleast two (2) of the
three (3) screws on the end of the Grab Bar
MUST go through the wallboard or tile and
be tightly secured into the wall stud. Given
standard stud sizes, only two (2) of the
three (3) screws may screw into the wall
stud.
Grab Bar may be installed vertically,
horizontally or at an angle, so long as at
least two (2) of the three (3) mounting
screws on both ends of the Grab Bar are
secured into a wall stud (see Figure 2).
Locate the wall studs behind the wall before
beginning installation (a stud finder can be
obtained from ahardware store).
BOTH ends of grab bar into WOOD wall studs
A T TE N T IO N A T TE N T IO N
2
EXPOSED MOUNT GRAB BAR CONCEALED MOUNT GRAB BAR
Figure 1
COVER
PLATE
MOUNTING 
HOLESMOUNTING 
HOLES
COVER
PLATE
Figure 2
FRONT VIEW
VERTICAL MOUNT
FRONT VIEW
ANGLE MOUNT
WOOD
WALL
STUD
WOOD
WALL
STUD
NORMALLY
16" CENTER-TO-CENTER
WOOD
WALL
STUD
NORMALLY
16" CENTER-TO-CENTER
Figure 3SIDE VIEW
VERTICAL MOUNT
WALLBOARD
WOOD
WALL
STUD
WOOD
SCREW
GRAB
BAR
TOP VIEW
HORIZONTAL MOUNT
WOOD
WALL STUD
TOP
WOOD
SCREW
BOTTOM
WOOD SCREW
LOCATED BELOW
TOP WOOD SCREW
IN WALL STUD
WOOD
WALL STUD
WALLBOARD
GRAB
BAR
MONTANT DE
CLOISONEN BOIS
4
6
FOR RECOMMENDATIONS ON GRAB BAR PLACEMENT,
PLEASE VISIT OUR WEBSITE AT WWW.LIBERTYHARDWARE.COMPOUR DES RECOMMANDATIONSSUR L'EMPLACEMENT DE LA BARRE D'APPUI,
VEUILLEZ VISITER NOTRESITE WEB À WWW.LIBERTYHARDWARE.COM
PARA RECOMENDACIONES EN LA COLOCACIÓN DE BARRAS DE SOPORTE,
POR FAVOR VISITE NUESTRO SITIO WEB EN WWW.LIBERTYHARDWARE.COM
VISTA FRONTAL
MONTAJE HORIZONTAL
Barre d'appui
Très résistante
INSTRUCTIONS D'INSTALLATION, DE FONCTIONNEMENT ET D'ENTRETIEN
3
WOOD SCREW (6)
OR
WOOD SCREW (6)
INSTRUCCIONES DE INSTALACIÓN, OPERACIÓN Y CUIDADO
Barra de soporte • Uso pesado

SAFETY WARNINGS:
•DO NOT install this equipment without first reading and understanding this instruction sheet. If you are unable to understand these
Warnings and Instructions, contact a health care professional, dealer or technical personnel for assistance before attempting to install
this equipment - otherwise, injury may occur.
• After ANY adjustments, repair or service and BEFORE use, make sure that all attaching hardware is tightened securely.
• Grab Bars add security for bath and commode areas if attached as instructed. Location, size, and angle of bars should be determined
by a qualified professional to provide optimum safety and function.
• Use EXTREME caution on wet tub or floor surfaces.
• Users with limited physical capabilities should be supervised or assisted in bath and commode areas, even when using the
Grab Bars.
• This Grab Bar can provide support and increased stability for an individual weighing up to 500 pounds. Grab Bars are NOT designed
to support the total weight of an individual. Use thebar for assistance ONLY.
• Be sure Grab Bars are correctly and securely installed. NEVER use Grab Bars if any looseness is noted.
TOOLS REQUIRED:
• 3/8-inch Power Drill
• 7/64-inch Drill Bit (to drill pilot hole for installation of wood screw into wood wall stud)
• 1/4-inch Carbide Tip Drill Bit (if drilling through ceramictile)
• #2 Phillips Screwdriver
• Safety Glasses
• Stud Finder
PARTS SUPPLIED:
• Six (6) #10 x 2-1/2 inch wood screws
IMPORTANT:
The recommended mounting method for grab bars is to mount BOTH ends of the bar into WOOD wall studs.
BEFORE INSTALLING GRAB BAR:
1. Remove the Grab Bar and parts from the package. If concealed mount Grab Bar is used, move cover plates away from
mounting holes (see Figure 1).
2. Determine where you want to install Grab Bar.
3. Place Grab Bar on wall at desired position. If mounting horizontally or vertically, check that the Grab Bar is level.
4. With a pencil, mark the centers of the mounting hole positions on one end. These are the points where you will later drill pilot
holes for putting in the screws. If installing over ceramic tiles, place masking tape on the mounting areas before marking the
hole locations to prevent the carbide tip drill bit from sliding across the tile.
5. Repeat Step 4 for the other end of the Grab Bar.
AVERTISSEMENTS LIÉS À LA SÉCURITÉ:
• NE PAS installer cet équipement sans avoir d'abord lu et compris cette notice d'instruction. Si vous ne comprenez pas ces Avertissements et
Instructions, contactez un professionnel de la santé, un fournisseur de services ou un technicien avant d'installer cet équipement - autrement, un
accident pourrait se produire.
• Après TOUT réglage, réparation ou entretien et AVANT utilisation, assurez-vous que toutes les pièces de fixation sont bien serrées.
• Les barres d'appui ajoutent de la sécurité dans la salle de bain et à la toilette si elles sont installées conformément aux instructions.L'emplacement,
la taille et l'angle des barres devraient être déterminés par un professionnel qualifié pour offrir une sécurité et une fonctionnalité optimales.
• Soyez TRÈS PRUDENT dans une baignoire ou sur un parterre mouillés.
• Les utilisateurs avec des capacités physiques limitées devraient être surveillés ou aidés lorsqu'ils les utilisent la baignoire ou la toilette même avec
des barres d'appui pour résidence.
• Cette barre d'appui pour résidence peut offrir un soutien et une plus grande stabilité à une personne pesant un maximum de 500 livres (227 kg). Les
barres d'appui NE sont PAS conçues pour supporter tout le poids d'une personne. N'utilisez la barre d'appui QUE pour vous aider.
• Assurez-vous que les barres d'appui sont installées correctement et solidement fixées. NE JAMAIS utiliser une barre d'appui si vous remarquez un
mou.
OUTILS NÉCESSAIRES:
• Perceuse électrique de 0,95 cm (3/8")
• Foret de 0,28 cm(7/64") (pour percer un avant trou pour fixer une vis à bois dans un montant de cloison en bois)
• Foret à pointe de carbure de 0,64 (1/4") (si vous percez des carreaux de céramique)
• Tournevis Phillips no2
• Lunettes de sécurité
• Localisateur de montant
PIÈCES FOURNIES:
• Six (6) vis à bois no10 x 6,35 cm (2-1/2")
IMPORTANT:
La méthode d'installation recommandée pour les barres d'appui consiste à fixer les DEUX extrémités de la barre dans des montants de
cloison en BOIS.
AVANT D'INSTALLER UNE BARRE D'APPUI:
1. Sortez la barre d'appui et les pièces du paquet. Si vous utilisez une barre d'appui avec des fixations dissimulées, retirez les couvre-plaques des trous
de montage (voir Figure 1).
2. Déterminez l'endroit où vous voulez installer la barre d'appui.
3. Placez la barre d'appui au mur à l'endroit désiré. Si elle est fixée horizontalement ou verticalement, vérifiez que la barre d'appui est à niveau.
4. Avec un crayon, marquez les centres des positions des trous de fixation à une extrémité. Ce sont les points sur lesquels vous ferez des trous pilotes pour
mettre les vis. Si l'installation se fait sur des carreaux de céramique, placer du ruban masque sur la zone d'installation avant de marquer le repère afin de
prévenir le glissement du foret sur lecarreau.
5. Répétez l'étape 4 pour l'autre extrémité de la barre d'appui.
ADVERTENCIAS DE SEGURIDAD:
• NO instale este equipo sin antes leer y entender esta hoja de instrucciones. Si usted no logra entender estas advertencias e instrucciones, contacte a
un profesional de la salud, vendedor o personal técnico para asistencia antes de intentar instalar este equipo - de otra forma, podría incurrir en
lesiones.
• Luego de CUALESQUIERA ajustes, reparaciones o servicios y ANTES de usar, asegúrese de que todos los accesorios de acoplamiento estén
apretados firmemente.
• Las barras de soporte aumentan la seguridad en áreas de tinas, duchas e inodoros si se acoplan como se instruye. La ubicación, el tamaño y el
ángulo de las barras deben ser determinados por un profesional calificado para proveer óptima seguridad y funcionalidad.
• Tome precauciones EXTREMAS en tinas o pisos mojados.
• Usuarios con capacidades físicas limitadas deben ser supervisados o ayudados en las áreas de tinas, duchas e inodoros, aun cuando estén usando
barras de soporte.
• Esta barra de soporte puede proveer apoyo y mayor estabilidad para un individuo que pese hasta 500 libras (227 kg). Las barras de soporte NO
están diseñadas para apoyar todo el peso de un individuo. Use la barra para apoyo ÚNICAMENTE.
• Asegúrese de que las barras de soporte estén correcta y firmemente instaladas. NUNCA use las barras de soporte si nota que están flojas.
HERRAMIENTAS REQUERIDAS:
• Taladro eléctrico de 0,95 cm (3/8")
• Broca de 0,28 cm (7/64") (para taladrar el agujero guía para instalar el tornillo para madera en el montante de madera de la pared)
• Broca con punta de carburo de 0,64 cm (1/4") (si taladra a través de baldosa de cerámica)
• Desatornillador en cruz (Phillips) #2
• Gafas de seguridad
• Detector de vigas
PARTE SUMINISTRADA:
• Seis (6) tornillos para madera #10 x 6,35 cm (2-1/2")
IMPORTANTE:
El método de montaje recomendado para las barras de soportes es instalar AMBOS extremos de la barra en los montantes de MADERA de
la pared.
ANTES DE INSTALAR LA BARRA DE SOPORTE:
1. Saque la barra de soporte y las piezas del paquete. Si se usa la barra de soporte de montaje oculto, quite las placas de cubierta de los agujeros de
montaje (vea la Figura 1).
2. Determine dónde quiere instalar la barra de soporte.
3. Coloque la barra de soporte en la posición deseada. Si la instala de manera horizontal o vertical, revise que la barra de soporte esté nivelada.
4. Con un lápiz marque los centros de las posiciones de agujeros de montaje de un extremo. Estos son los puntos donde usted taladrará después los
agujeros guía para colocar los tornillos. Si instala sobre baldosas de cerámica, coloque cinta adhesiva de papel en las áreas de montaje antes de
marcar las ubicaciones de los agujeros para evitar que la broca de punta de carburo se deslice a través de la baldosa.
5. Repita el paso 4 para el otro extremo de la barra de soporte.
Grab Bar
•
Heavy Duty
INSTALLATION, OPERATING
AND CARE INSTRUCTIONS
Barre d'appui
•
Très résistante
INSTRUCTIONS D'INSTALLATION,
DE FONCTIONNEMENT ET D'ENTRETIEN
Barra de soporte
• Uso pesado
INSTRUCCIONES DE INSTALACIÓN,
OPERACIÓN Y CUIDADO
CP1398-XXX-02
Revised 7/06
Liberty Hardware
Manufacturing Corporation
140 Business Park Drive
Winston-Salem, NC 27107
www.libertyhardware.com
©2006 LHMC, A Masco Company
5900 Series/Séries/Serie
Grab Bar
• Heavy Duty
INSTALLATION, OPERATING AND CARE INSTRUCTIONS:
1
5
PARA INSTALAR EN MONTANTES DE MADERA:
1. Póngase gafas de seguridad antes de empezar.
2. Use el taladro eléctrico de 0,95 cm (3/8") y la broca de 0,28 cm (7/64") para taladrar todos
los agujeros en la pared y en los montantes de madera de la pared en las posiciones
marcadas. NOTA: Si instala la barra de soporte sobre baldosas de cerámica, la broca con
punta de carburo de 0,64 cm (1/4") serán necesarias para taladrar a través de las baldosas,
para prevenir que se dañen. Taladre agujeros guía a través de las baldosas de cerámica
usando una broca con punta de carburo de 0,64 cm (1/4"). Una vez un agujero ha sido
taladrado a través de la baldosa, use la broca de 0,28 cm (7/64") para taladrar un agujero
guía en el propio montante de pared.
3. Coloque la barra de soporte en la pared, alineando los agujeros de montaje con los agujeros
en la pared.
4. Inserte los tornillos para madera provistos dentro de un extremo de la barra de soporte.
Atornille en la pared y en el montante de pared (APRIETE A MANO ÚNICAMENTE) (vea
la Figura 3).
5. Repita el paso 4 para el lado opuesto de la barra de soporte.
6. Apriete firmemente todos los tornillos de montaje para madera con un destornillador.
7. Si usa la barra de soporte de montaje oculto, mueva las
placas de cubierta sobre los agujeros de montaje y presione
firmemente contra la pared (vea la Figura 1 en la página 5).
AMBOS extremos de la barra de soporte van dentro de montantes de MADERA de la pared
POUR L'INSTALLATION SUR DES MONTANTS DE CLOISON EN BOIS:
1. Mettez des lunettes de sécurité avant de commencer.
2. Utilisez la perceuse électrique de 0,95 cm (3/8") et un foret de 0,28 cm (7/64") pour faire
tous les trous dans le mur et montants de cloison aux emplacements marqués.
REMARQUE: Si vous installez la barre d'appui sur des carreaux de céramique, le foret à
pointe de carbure de 0,64 cm (1/4") seront nécessaires pour trouer les carreaux sans les
endommager. Faire des avants trous dans les carreaux de céramique à l'aide d'un foret à
pointe de carbure de 0,64 cm (1/4"). Une fois que le trou a été percé dans le carreau de
céramique, utilisez le foret de 0,28 cm (7/64") pour faire un avant trou dans le montant de
cloison en bois.
3. Placez la barre d'appui au mur, en alignant les trous de montage avec les trous dans le mur.
4. Insérez les vis à bois fournies à l'une des extrémités de la barre d'appui. Vissez dans le mur et
le montant de cloison (SERREZ FERMEMENT À LA MAIN SEULEMENT) (voir Figure 3).
5. Répétez l'étape 4 pour l'autre extrémité de la barre d'appui.
6. Serrez fermement toutes les vis à bois avec un tournevis.
7. Si vous utilisez une barre d'appui avec des fixations dissimulées,
retirez les couvre-plaques des trous de montage
(voir Figure 1 à la page 3).
AVANT D'INSTALLER UNE BARRE D'APPUI:
1. Lisez, comprenez et suivez les informations contenues dans la section
AVERTISSEMENTS LIÉS À LA SÉCURITÉ de ce livret d'instruction. Liberty Hardware
Manufacturing Corporation n'assume la responsabilité d'aucun dommage ou blessure
provoqués par la mauvaise installation ou utilisation de cette barre d'appui.
2. Attrapez la barre d'appui lorsque vous entrez ou sortez de la baignoire ou lorsque vous vous
asseyez ou vous levez de la toilette.
3. Soyez TRÈS PRUDENT dans une baignoire ou sur un parterre mouillés.
4. NE PAS mettre tout le poids sur la barre d'appui. La barre d'appui est conçue pour
les personnes pesant un maximum de 500 livres (227 kg) lorsqu'elle est installée
correctement.
5. NE PAS se mettre debout, s'assoir ou marcher sur la barre d'appui. NE PAS utiliser la
barre d'appui comme une marche ou une plateforme pour atteindre quelque chose au
dessus de la baignoire. N'utilisez la barre d'appui QUE pour vous aider.
ENTRETIEN:
1. L'utilisation d'un savon doux et de l'eau ou un détergent non-abrasif est recommandée
pour le nettoyage.
2. Inspectez régulièrement la barre d'appui pour être sûr qu'elle n'est ni endommagée ni
lâche. NE PAS utiliser si elle est endommagée ou lâche. Pour toute aide, veuillez
contacter votre distributeur agréé.
3. CONSERVEZ CES INSTRUCTIONS POUR CONSULTATION FUTURE.
LA BARRE D'APPUI POUR RÉSIDENCE
POURRAIT NE PAS FOURNIR LE SOUTIEN
POUR LEQUEL ELLE A ÉTÉ CONÇUE SI CES
INSTRUCTIONS D'INSTALLATION NE SONT
PAS STRICTEMENT SUIVIES.
Pour une installation correcte, les deux
extrémités de la barre d'appui DOIVENT être
fixées à un montant de cloison. Pour un appui
solide, au moins deux (2) des trois (3) vis à
l'extrémité de la barre d'appui DOIVENT passer
au travers du panneau mural ou des carreaux et
être solidement fixé au montant de cloison. Étant
donné la taille normale des montants, seulement
deux (2) des trois (3) vis peuvent être vissées sur
le montant mural.
La barre d'appui peut être installée
verticalement, horizontalement ou
obliquement, aussi longtemps qu'au moins
deux (2) des trois (3) vis de montage aux deux
extrémités de la barre d'appui soient
solidement fixées dans un montant de cloison
(voir Figure 2). Localisez les montants de
cloison avant de commencer l'installation (vous
pouvez acheter un localisateur de montant dans
une quincaillerie).
LES ÉTAPES SUIVANTES NÉCESSITENT DE PERCER DES TROU DANS LE MUR.
Lorsque vous percez le mur, faites attention d'éviter tout conduit électrique ou plomberie
qui pourraient se trouver derrière le mur.Des fils électriques endommagés peuvent
provoquer un choc électrique et/ou un incendie Puisque les maisons anciennes ne
respectent pas toujours les exigences et les codes d'habitation actuels, sachez où passent
les fils électriques à l'intérieur du mur de sorte qu'ils n'interfèrent pas avec votre installation.
UNE INSTALLATION CORRECTE EST EXTRÊMEMENT IMPORTANTE. SI VOUS AVEZ DES
DOUTES, L'INSTALLATION DEVRAIT ÊTRE FAITE PAR UN PROFESSIONNEL QUALIFIÉ.
Les DEUX extrémités de la barre d'appui fixées sur des montants en BOIS
Figure 2
MONTANT
DE
CLOISON
EN BOIS
VUE DE FACE
INSTALLATION
VERTICALE
MONTANT DE
CLOISON EN
BOIS
MONTANT
DE
CLOISON
EN BOIS
MONTANT DE
CLOISON EN
BOIS
ENTRAXE DE
40,64 cm
NORMALEMENT
VUE DE FACE
INSTALLATION
HORIZONTALE
VUE DE FACE
INSTALLATION OBLIQUE
ENTRAXE DE
40,64 cm
NORMALEMENT
TO INSTALL INTO WOOD WALL STUDS:
1. Put on safety glasses before starting.
2. Use the 3/8-inch power drill and 7/64-inch drill bit to drill all holes into the wall and
wood wall studs at the marked positions. NOTE: If installing Grab Bar over ceramic
tiles, the 1/4-inch carbide tip drill bit will be needed for drilling through the tile, in order
to prevent damage to the tiles. Drill pilot holes through the tiles by using a 1/4-inch
carbide tip drill bit. Once a hole has been drilled through the ceramic tiles, use the
7/64-inch drill bit to drill a pilot hole in the wood wall stud itself.
3. Place Grab Bar on wall, aligning mounting holes with the holes in the wall.
4. Insert the wood screws provided into one end of the Grab Bar. Screw into wall and
wall stud (HAND TIGHTEN ONLY) (see Figure 3).
5. Repeat Step 4 for opposite end of the Grab Bar.
6. Securely tighten all mounting wood screws with a screwdriver.
7. If concealed mount Grab Bar is used, move cover
plates over mounting holes and firmly press against
the wall (see Figure 1 on page 1).
BOTH ends of grab bar into WOOD wallstuds
A T TE N T IO N A T TE N T IO N
2
BARRE D'APPUI AVEC FIXATION
NON DISSIMULÉE
BARRE D'APPUI AVEC FIXATION
DISSIMULÉE
Figure 1
COUVRE-
PLAQUE
TROUS DE
FIXATION TROUS DE FIXATION
COUVRE-
PLAQUE
Figure 3VUE LATÉRALE
INSTALLATION
VERTICALE
PANNEAU
MURAL
MONTANT
DE
CLOISON
EN BOIS
VIS À BOIS
BARRE
D'APPUI
VUE DEFACE
INSTALLATION
HORIZONTALE
MONTANT DE
CLOISONEN BOIS
VIS À BOIS
SUPÉRIEURE
LA VIS À BOIS
INFÉRIEURE SITUÉE
SOUS LA VIS À BOIS
SUPÉRIEURE DANS
LE MONTANT DELA
CLOISON
PANNEAU
MURAL
BARRE
D'APPUI
MONTANT DE
CLOISONEN BOIS
4
6
FOR RECOMMENDATIONS ON GRAB BAR PLACEMENT,
PLEASE VISIT OUR WEBSITE AT WWW.LIBERTYHARDWARE.COM POUR DES RECOMMANDATIONSSUR L'EMPLACEMENT DE LA BARRE D'APPUI,
VEUILLEZ VISITER NOTRESITE WEB À WWW.LIBERTYHARDWARE.COM
PARA RECOMENDACIONES EN LA COLOCACIÓN DE BARRAS DE SOPORTE,
POR FAVOR VISITE NUESTRO SITIO WEB EN WWW.LIBERTYHARDWARE.COM
VISTA FRONTAL
MONTAJE HORIZONTAL
Barre d'appui
Très résistante
INSTRUCTIONS D'INSTALLATION, DE FONCTIONNEMENT ET D'ENTRETIEN
3
INSTRUCCIONES DE INSTALACIÓN, OPERACIÓN Y CUIDADO
Barra de soporte • Uso pesado
VIS À BOIS (6)
OU
VIS À BOIS (6)

SAFETY WARNINGS:
•DO NOTinstall this equipment without first reading and understanding this instruction sheet. If you are unable to understand these
Warnings and Instructions, contact a health care professional, dealer or technical personnel for assistance before attempting to install
this equipment - otherwise, injury may occur.
•After ANY adjustments, repair or service and BEFORE use, make sure that all attaching hardware is tightened securely.
•Grab Bars add security for bath and commode areas if attached as instructed. Location, size, and angle of bars should be determined
by a qualified professional to provide optimum safety and function.
•Use EXTREME caution on wet tub or floor surfaces.
•Users with limited physical capabilities should be supervised or assisted in bath and commode areas, even when using the
Grab Bars.
•This Grab Bar can provide support and increased stability for an individual weighing up to 500 pounds.Grab Bars are NOT designed
to support the total weight of an individual. Use the bar for assistance ONLY.
•Be sure Grab Bars are correctly and securely installed.NEVER use Grab Bars if any looseness is noted.
TOOLS REQUIRED:
• 3/8-inch Power Drill
•7/64-inch Drill Bit (to drill pilot hole for installation of wood screw into wood wall stud)
• 1/4-inch Carbide Tip Drill Bit (if drilling through ceramic tile)
• #2 Phillips Screwdriver
• Safety Glasses
• Stud Finder
PARTS SUPPLIED:
• Six (6) #10 x 2-1/2 inch wood screws
IMPORTANT:
The recommended mounting method for grab bars is to mount BOTH ends of the bar into WOOD wall studs.
BEFORE INSTALLING GRAB BAR:
1. Remove the Grab Bar and parts from the package. If concealed mount Grab Bar is used, move cover plates away from
mounting holes (see Figure 1).
2. Determine where you want to install Grab Bar.
3. Place Grab Bar on wall at desired position. If mounting horizontallyor vertically, check that the Grab Bar is level.
4. With a pencil, mark the centers of the mounting hole positionson one end. These are the points where you will later drill pilot
holes for putting in the screws.If installing over ceramic tiles, place masking tape on the mounting areas before marking the
hole locations to prevent the carbide tip drill bit from sliding across the tile.
5. Repeat Step 4 for the other end of the Grab Bar.
AVERTISSEMENTS LIÉS À LA SÉCURITÉ:
• NE PAS installer cet équipement sans avoir d'abord lu et compris cette notice d'instruction. Si vous ne comprenez pas ces Avertissements et
Instructions, contactez un professionnel de la santé, un fournisseur de services ou un technicien avant d'installer cet équipement - autrement, un
accident pourrait se produire.
• Après TOUT réglage, réparation ou entretien et AVANT utilisation, assurez-vous que toutes les pièces de fixation sont bien serrées.
• Les barres d'appui ajoutent de la sécurité dans la salle de bain et à la toilette si elles sont installées conformément aux instructions.L'emplacement,
la taille et l'angle des barres devraient être déterminés par un professionnel qualifié pour offrir une sécurité et une fonctionnalité optimales.
• Soyez TRÈS PRUDENT dans une baignoire ou sur un parterre mouillés.
• Les utilisateurs avec des capacités physiques limitées devraient être surveillés ou aidés lorsqu'ils les utilisent la baignoire ou la toilette même avec
des barres d'appui pour résidence.
• Cette barre d'appui pour résidence peut offrir un soutien et une plus grande stabilité à une personne pesant un maximum de 500 livres (227 kg). Les
barres d'appui NE sont PAS conçues pour supporter tout le poids d'une personne. N'utilisez la barre d'appui QUE pour vous aider.
• Assurez-vous que les barres d'appui sont installées correctement et solidement fixées. NE JAMAIS utiliser une barre d'appui si vous remarquez un
mou.
OUTILS NÉCESSAIRES:
• Perceuse électrique de 0,95 cm (3/8")
• Foret de 0,28 cm(7/64") (pour percer un avant trou pour fixer une vis à bois dans un montant de cloison en bois)
• Foret à pointe de carbure de 0,64 (1/4") (si vous percez des carreaux de céramique)
• Tournevis Phillips no2
• Lunettes de sécurité
• Localisateur de montant
PIÈCES FOURNIES:
• Six (6) vis à bois no10 x 6,35 cm (2-1/2")
IMPORTANT:
La méthode d'installation recommandée pour les barres d'appui consiste à fixer les DEUX extrémités de la barre dans des montants de
cloison en BOIS.
AVANT D'INSTALLER UNE BARRE D'APPUI:
1. Sortez la barre d'appui et les pièces du paquet. Si vous utilisez une barre d'appui avec des fixations dissimulées, retirez les couvre-plaques des trous
de montage (voir Figure 1).
2. Déterminez l'endroit où vous voulez installer la barre d'appui.
3. Placez la barre d'appui au mur à l'endroit désiré. Si elle est fixée horizontalement ou verticalement, vérifiez que la barre d'appui est à niveau.
4. Avec un crayon, marquez les centres des positions des trous de fixation à une extrémité. Ce sont les points sur lesquels vous ferez des trous pilotes pour
mettre les vis. Si l'installation se fait sur des carreaux de céramique, placer du ruban masque sur la zone d'installation avant de marquer le repère afin de
prévenir le glissement du foret sur lecarreau.
5. Répétez l'étape 4 pour l'autre extrémité de la barre d'appui.
ADVERTENCIAS DE SEGURIDAD:
• NO instale este equipo sin antes leer y entender esta hoja de instrucciones. Si usted no logra entender estas advertencias e instrucciones, contacte a
un profesional de la salud, vendedor o personal técnico para asistencia antes de intentar instalar este equipo - de otra forma, podría incurrir en
lesiones.
• Luego de CUALESQUIERA ajustes, reparaciones o servicios y ANTES de usar, asegúrese de que todos los accesorios de acoplamiento estén
apretados firmemente.
• Las barras de soporte aumentan la seguridad en áreas de tinas, duchas e inodoros si se acoplan como se instruye. La ubicación, el tamaño y el
ángulo de las barras deben ser determinados por un profesional calificado para proveer óptima seguridad y funcionalidad.
• Tome precauciones EXTREMAS en tinas o pisos mojados.
• Usuarios con capacidades físicas limitadas deben ser supervisados o ayudados en las áreas de tinas, duchas e inodoros, aun cuando estén usando
barras de soporte.
• Esta barra de soporte puede proveer apoyo y mayor estabilidad para un individuo que pese hasta 500 libras (227 kg). Las barras de soporte NO
están diseñadas para apoyar todo el peso de un individuo. Use la barra para apoyo ÚNICAMENTE.
• Asegúrese de que las barras de soporte estén correcta y firmemente instaladas.NUNCA use las barras de soporte si nota que están flojas.
HERRAMIENTAS REQUERIDAS:
• Taladro eléctrico de 0,95 cm (3/8")
• Broca de 0,28 cm (7/64") (para taladrar el agujero guía para instalar el tornillo para madera en el montante de madera de la pared)
• Broca con punta de carburo de 0,64 cm (1/4") (si taladra a través de baldosa de cerámica)
• Desatornillador en cruz (Phillips) #2
• Gafas de seguridad
• Detector de vigas
PARTE SUMINISTRADA:
• Seis (6) tornillos para madera #10 x 6,35 cm (2-1/2")
IMPORTANTE:
El método de montaje recomendado para las barras de soportes es instalar AMBOS extremos de la barra en los montantes de MADERA de
la pared.
ANTES DE INSTALAR LA BARRA DE SOPORTE:
1. Saque la barra de soporte y las piezas del paquete.Si se usa la barra de soporte de montaje oculto, quite las placas de cubierta de los agujeros de
montaje (vea la Figura 1).
2. Determine dónde quiere instalar la barra de soporte.
3. Coloque la barra de soporte en la posición deseada. Si la instala de manera horizontal o vertical, revise que la barra de soporte esté nivelada.
4. Con un lápiz marque los centros de las posiciones de agujeros de montaje de un extremo.Estos son los puntos donde usted taladrará después los
agujeros guía para colocar los tornillos.Si instala sobre baldosas de cerámica, coloque cinta adhesiva de papel en las áreas de montaje antes de
marcar las ubicaciones de los agujeros para evitar que la broca de punta de carburo se deslice a través de la baldosa.
5. Repita el paso 4 para el otro extremo de la barra de soporte.
Grab Bar
•
Heavy Duty
INSTALLATION,OPERATING
AND CARE INSTRUCTIONS
Barre d'appui
•
Très résistante
INSTRUCTIONS D'INSTALLATION,
DE FONCTIONNEMENTET D'ENTRETIEN
Barra de soporte
•
Uso pesado
INSTRUCCIONES DE INSTALACIÓN,
OPERACIÓN Y CUIDADO
CP1398-XXX-02
Revised 7/06
Liberty Hardware
Manufacturing Corporation
140 Business Park Drive
Winston-Salem, NC 27107
www.libertyhardware.com
©2006 LHMC, A MascoCompany
5900 Series/Séries/Serie
Grab Bar
• Heavy Duty
INSTALLATION, OPERATING AND CARE INSTRUCTIONS:
1
5
PARA INSTALAR EN MONTANTES DE MADERA:
1. Póngase gafas de seguridad antes de empezar.
2. Use el taladro eléctrico de 0,95 cm (3/8") y la broca de 0,28 cm (7/64") para taladrar todos
los agujeros en la pared y en los montantes de madera de la pared en las posiciones
marcadas. NOTA: Si instala la barra de soporte sobre baldosas de cerámica, la broca con
punta de carburo de 0,64 cm (1/4") serán necesarias para taladrar a través de las baldosas,
para prevenir que se dañen. Taladre agujeros guía a través de las baldosas de cerámica
usando una broca con punta de carburo de 0,64 cm (1/4"). Una vez un agujero ha sido
taladrado a través de la baldosa, use la broca de 0,28 cm (7/64") para taladrar un agujero
guía en el propio montante de pared.
3. Coloque la barra de soporte en la pared, alineando los agujeros de montaje con los agujeros
en la pared.
4. Inserte los tornillos para madera provistos dentro de un extremo de la barra de soporte.
Atornille en la pared y en el montante de pared (APRIETE A MANO ÚNICAMENTE) (vea
la Figura 3).
5. Repita el paso 4 para el lado opuesto de la barra de soporte.
6. Apriete firmemente todos los tornillos de montaje para madera con un destornillador.
7. Si usa la barra de soporte de montaje oculto, mueva las
placas de cubierta sobre los agujeros de montaje y presione
firmemente contra la pared (vea la Figura 1 en la página 5).
USO DE LA BARRA DE SOPORTE:
1. Lea, comprenda y siga la información en la sección de ADVERTENCIAS DE
SEGURIDAD de este folleto de instrucciones. Liberty Hardware Manufacturing
Corporation no será responsable por cualquier daño o lesión causada por la instalación
o uso inapropiado de esta barra de soporte.
2. Agarre la barra de soporte cuando salga de o entre en la bañera, o cuando se siente o
levante del inodoro.
3. Tome precauciones EXTREMAS en tinas o pisos mojados.
4. NO apoye todo su peso en la barra de soporte. La barra de soporte está clasificada para
personas que pesan hasta 500 libras (227 kg) cuando se ha instalado apropiadamente.
5. NO se pare o siente en la barra de soporte.NO use la barra de soporte como una grada
o plataforma para alcanzar el área sobre la tina. Use la barra para apoyo
ÚNICAMENTE.
CUIDADO Y MANTENIMIENTO:
1. El uso de un jabón suave o un limpiador no-abrasivo es recomendado para la limpieza.
2. Periódicamente inspeccione la barra de soporte por daños o aflojamiento. NO la use si
cualquier daño o aflojamiento existe. Contacte a su vendedor autorizado para asistencia.
3. GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
LA BARRA DE SOPORTE PODRÍA NO
PROVEER LA CANTIDAD DE APOYO PARA
LA QUE ESTÁ DISEÑADA AL MENOS QUE
ESTAS INSTRUCCIONES DE INSTALACIÓN
SEAN SEGUIDAS ESTRICTAMENTE.
Para una instalación apropiada, ambos
extremos de la barra de soporte DEBEN estar
posicionados sobre un montante de pared. Para
un apoyo sólido, por lo menos dos (2) de los tres
(3) tornillos en el extremo de la barra de soporte
DEBEN atravesar el panel o la baldosa y estar
fuertemente sujetos al montante de pared. Dados
los tamaños estándar de los montantes, sólo dos
(2) de los tres (3) tornillos podrán atornillarse en
el montante de pared.
La barra de soporte podrá ser instalada
verticalmente, horizontalmente o en ángulo,
siempre y cuando por lo menos dos (2) de los
tres (3) tornillos de montaje de ambos
extremos de la barra de soporte queden
sujetos a un montante de pared (vea la Figura
2). Ubique los montantes de pared detrás de la
pared antes de iniciar la instalación (un detector
de vigas puede conseguirse en una ferretería).
LOS SIGUIENTES PASOS REQUIEREN TALADRADO EN LA PARED. 
Cuando taladre en la pared, tenga el cuidado de evitar cualquier cableado eléctrico o
plomería que pudieraestar ubicada detrás de la pared. Un cableado eléctrico dañado puede
causar choque eléctrico y/o incendio. Ya que las casas más viejas no siempre están
construidas conforme a los códigos y requerimientos para viviendas actuales, averigüe dónde
está localizado el cableado interno para que ningún cable interfiera con su instalación.
LA INSTALACIÓN ADECUADA ES EXTREMADAMENTE IMPORTANTE. EN CASO DE
DUDA, LA INSTALACIÓN DEBIERA SER HECHA POR UN PROFESIONAL CALIFICADO.
AMBOS extremosdela barra desoporte van dentrodemontantesdeMADERAde lapared
POUR L'INSTALLATION SUR DES MONTANTS DE CLOISON EN BOIS:
1. Mettez des lunettes de sécurité avant de commencer.
2. Utilisez la perceuse électrique de 0,95 cm (3/8") et un foret de 0,28 cm (7/64") pour faire
tous les trous dans le mur et montants de cloison aux emplacements marqués.
REMARQUE: Si vous installez la barre d'appui sur des carreaux de céramique, le foret à
pointe de carbure de 0,64 cm (1/4") seront nécessaires pour trouer les carreaux sans les
endommager. Faire des avants trous dans les carreaux de céramique à l'aide d'un foret à
pointe de carbure de 0,64 cm (1/4"). Une fois que le trou a été percé dans le carreau de
céramique, utilisez le foret de 0,28 cm (7/64") pour faire un avant trou dans le montant de
cloison en bois.
3. Placez la barre d'appui au mur, en alignant les trous de montage avec les trous dans le mur.
4. Insérez les vis à bois fournies à l'une des extrémités de la barre d'appui. Vissez dans le mur et
le montant de cloison (SERREZ FERMEMENT À LA MAIN SEULEMENT) (voir Figure 3).
5. Répétez l'étape 4 pour l'autre extrémité de la barre d'appui.
6. Serrez fermement toutes les vis à bois avec un tournevis.
7. Si vous utilisez une barre d'appui avec des fixations dissimulées,
retirez les couvre-plaques des trous de montage
(voir Figure 1 à la page 3).
Les DEUX extrémités de la barre d'appui fixées sur des montants en BOIS
MONTANT
DE
CLOISON
EN BOIS
VUE DE FACE
INSTALLATION
VERTICALE
MONTANT DE
CLOISON EN
BOIS
MONTANT
DE
CLOISON
EN BOIS
MONTANT DE
CLOISON EN
BOIS
ENTRAXE DE
40,64 cm
NORMALEMENT
VUE DE FACE
INSTALLATION
HORIZONTALE
VUE DE FACE
INSTALLATION OBLIQUE
ENTRAXE DE
40,64 cm
NORMALEMENT
TO INSTALL INTO WOOD WALL STUDS:
1. Put on safety glasses before starting.
2. Use the 3/8-inch power drill and 7/64-inch drill bit to drill all holes into the wall and
wood wall studs at the marked positions. NOTE: If installing Grab Bar over ceramic
tiles, the 1/4-inch carbide tip drill bit will be needed for drilling through the tile, in order
to prevent damage to the tiles.Drill pilot holes through the tiles by using a 1/4-inch
carbide tip drill bit. Once a hole has been drilled through the ceramictiles, use the
7/64-inch drill bit to drill a pilot hole in the wood wall stud itself.
3. Place Grab Bar on wall, aligning mounting holes with the holes in the wall.
4. Insert the wood screws provided into one end of the Grab Bar. Screw into wall and
wall stud (HAND TIGHTEN ONLY) (see Figure 3).
5. Repeat Step 4 for opposite end of the Grab Bar.
6. Securely tighten all mounting wood screws with a screwdriver.
7. If concealed mount Grab Bar is used, move cover
plates over mounting holes and firmly press against
the wall (see Figure 1 on page 1).
BOTH ends of grab bar into WOOD wall studs
A T TE N T IO N A T TE N T IO N
2
MONTANT DE
CLOISONEN BOIS
4
BARRA DE SOPORTE DE MONTAJE EXPUESTO BARRA DE SOPORTE DE MONTAJE OCULTO
Figura 1
PLACA DE
CUBIERTA
AGUJEROS DE
MONTAJE AGUJEROS DE MONTAJE
PLACA DE
CUBIERTA
Figure 2
VISTA FRONTAL
MONTAJE VERTICAL
VISTA FRONTAL
MONTAJE EN ÁNGULO
MONTANTE DE
MADERA DE
LA PARED
MONTANTE DE
MADERA DE
LA PARED
NORMALMENTE 40,64 CM
CENTRO A CENTRO
MONTANTE DE
MADERA DE LA
PARED
NORMALMENTE 40,64 CM
CENTRO A CENTRO
Figura 3VISTA LATERAL
MONTAJE VERTICAL
PANEL
MONTANTE
DE MADERA
DE LA
PARED
TORNILLO PARA
MADERA
LA BARRA
DE
SOPORTE
VISTA SUPERIOR
MONTAJE HORIZONTAL
MONTANTE DE
MADERA
DE LA PARED
TORNILLO PARA
MADERA
SUPERIOR
TORNILLO PARA
MADERA INFERIOR
UBICADO DEBAJO
DEL TORNILLO
PARA MADERA
SUPERIOR EN EL
MONTANTE DE
PARED
MONTANTE DE
MADERA
DE LA PARED
PANEL
LA BARRA
DE SOPORTE
6
FOR RECOMMENDATIONS ON GRAB BAR PLACEMENT,
PLEASE VISIT OUR WEBSITE AT WWW.LIBERTYHARDWARE.COMPOUR DES RECOMMANDATIONSSUR L'EMPLACEMENT DE LA BARRE D'APPUI,
VEUILLEZ VISITER NOTRESITE WEB À WWW.LIBERTYHARDWARE.COM
PARA RECOMENDACIONES EN LA COLOCACIÓN DE BARRAS DE SOPORTE,
POR FAVOR VISITE NUESTRO SITIO WEB EN WWW.LIBERTYHARDWARE.COM
VISTA FRONTAL
MONTAJE HORIZONTAL
Barre d'appui
Très résistante
INSTRUCTIONS D'INSTALLATION, DE FONCTIONNEMENT ET D'ENTRETIEN
3
INSTRUCCIONES DE INSTALACIÓN, OPERACIÓN Y CUIDADO
Barra de soporte • Uso pesado
TORNILLO PARA MADERA (6)
O
TORNILLO PARA MADERA (6)
