Litecraft WashX.21 User manual

Bedienungsanleitung
User Manual

Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen Sicherheit lesen Sie
bitte vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig.
INHALTSVERZEICHNIS
SICHERHEITSHINWEISE 3
BESTIMMUNGSGEMÄßE VERWENDUNG 4
MONTAGE 5
ELEKTRISCHER ANSCHLUSS 6
REINIGUNG UND WARTUNG 6

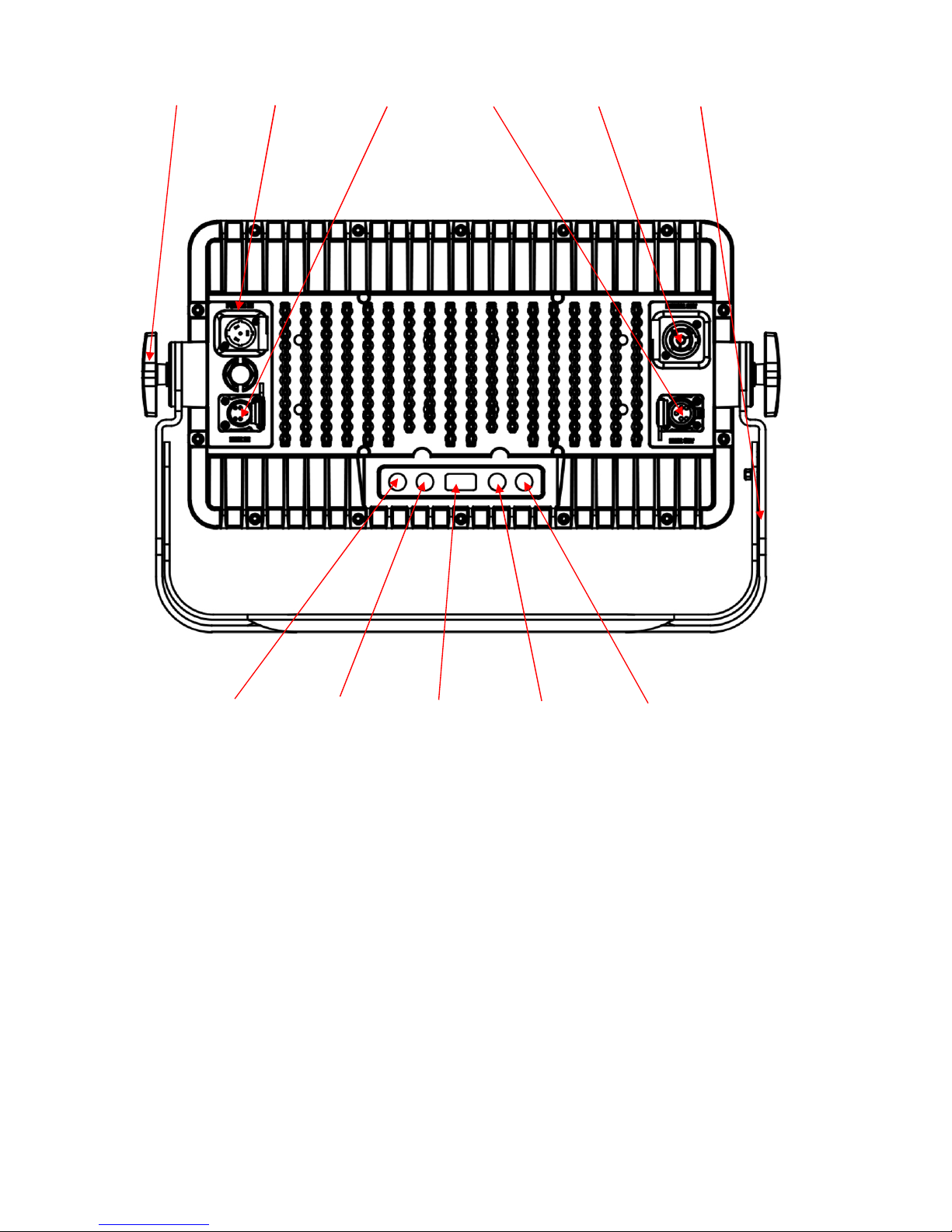

BEDIENUNG 7
DISPLAY-MODUS 9
DMX-MODUS 12
PHOTOMETRISCHE DATEN 14
TECHNISCHE SPEZIFIKATIONEN 14
Thank you for purchasing this LITECRAFT product. For your own safety, please read the instruction manual carefully
before turn on the product for the first time.
CONTENT
SAFETY NOTES 15
DESIGNATED USE 16
INSTALLATION 17
ELECTRICAL CONNECTION 18
CLEANING AND MAINTENANCE 18
OPERATION 19
DISPLAY-MODE 21
DMX-MODE 24
BEAM SPECS 26
TECHNICAL SPECIFICATION 26

SICHERHEITSHINWEISE
•Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss:
•qualifiziert sein
•den Anweisungen dieser Bedienungsanleitung folgen.
ACHTUNG!
Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren einen elektrischen Schlag durch Hochspannung wenn
Sie die Kabeladern berühren!
•Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen. Um diesen Zustand zu erhalten und
einen sichern Betrieb dauerhaft zu gewährleisten, ist es absolut notwendig, den Sicherheitsvorschriften und
Warnungen dieser Bedienungsanleitung zu folgen.
WICHTIG!
Fehler, die durch nicht Befolgen dieser Bedienungsanleitung entstehen, sind nicht Gegenstand der Garantie. Der
Hersteller übernimmt keine Haftung für daraus entstehende Defekte oder Probleme.
•Halten Sie das Gerät fern von Heizkörpern oder anderen Hitzequellen.
•Wenn das Gerät enormen Temperaturschwankungen ausgesetzt war (z. B. nach einem Transport), schalten
Sie es nicht sofort ein. Das entstehende Kondenswasser könnte das Gerät beschädigen. Lassen Sie das
Gerät ausgeschaltet bis das Gerät Raumtemperatur erreicht hat.
•Dieses Gerät fällt unter die Schutzklasse I, daher ist es zwingend notwendig, dass die grün/gelbe Kabel-Ader
mit dem Erdungskontakt des Steckers verbunden ist. Der elektrische Anschluss muss von einer qualifizierten
Person durchgeführt werden.
•Versichern Sie sich, dass das Anschlusskabel niemals gequetscht oder durch scharfe Gegenstände
beschädigt wurde. Prüfen Sie das Gerät und das Anschlusskabel regelmäßig.
•Sollte das Anschlusskabel beschädigt sein, so muss es umgehend vom Hersteller, seinem Service Partner
oder von einer qualifizierten Person ausgetauscht werden um Gefahren zu vermeiden.
•Linsen, Gläser oder UV Filter müssen ausgetauscht werden, wenn Sie visuell beschädigt sind, oder Ihre
Effektivität beeinträchtigt ist, z. B. durch Splitter oder tiefe Kratzer.
•Lassen Sie die Kabeladern niemals in Kontakt mit anderen Kabeladern kommen! Behandeln Sie das
Anschlusskabel und alle Steckverbindungen mit besonderer Vorsicht!
•Versichern Sie sich, dass die vorhandene Netzspannung nicht höher als die in dieser Bedienungsanleitung
angegebene Spannung ist.
•Trennen Sie das Gerät immer vom Stromnetz, wenn Sie es nicht verwenden, oder wenn Sie es reinigen.
Ziehen Sie das Anschlusskabel nur mittels Netzstecker heraus.
•Während der ersten Inbetriebnahme kann es zu leichter Rauch- und Geruchsbildung kommen. Das ist ein
ganz normaler Vorgang und stellt keinen Defekt dar.
GEFAHR VON VERBRENNUNGEN!
Berühren Sie das Gerät nicht während des Betriebes! Das Gehäuse kann hohe Temperaturen erreichen.
GEFAHR FÜR DIE GESUNDHEIT!
•Schauen Sie niemals direkt in die Lichtquelle, da speziell Epileptiker einen epileptischen Schock riskieren!
•Defekte, die durch Modifikationen des Gerätes, durch unqualifizierte Handhabung oder durch unqualifiziertes
Personal entstehen, sind nicht Gegenstand der Garantie.
•Halten Sie das Gerät fern von Kindern und unqualifizierten Personen.
•Es befinden sich keine Verschleißteile im Gerät. Wartung und Service dürfen nur von autorisierten Service
Partnern durchgeführt werden.

BESTIMMUNGSMÄßE VERWENDUNG
Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf
Bühnen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 230 V
Wechselspannung zugelassen und wurde zur Verwendung im Innenbereich konzipiert.
•Vermeiden Sie Erschütterungen und jegliche Art von äußeren Einwirkungen bei der Installation oder dem
Transport des Gerätes.
•Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und
Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene
und die Sicherheit Dritter!
•Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchtenden Fläche darf 0,5 Meter nicht unterschreiten!
•Achten Sie bei der Scheinwerfermontage, der Demontage und bei Wartungsarbeiten darauf, dass der Bereich
unterhalb des Montageortes abgesperrt ist.
•Der Scheinwerfer und verwendetes Zubehör wie Farbfilterrahmen und Torblende sind immer mit einem
geeigneten Sicherungsseil zu sichern.
•Die maximale Umgebungstemperatur darf niemals überschritten werden.
•Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die nicht mit dem Gerät vertraut sind.

MONTAGE
•Bei der Montage des Scheinwerfers sind spezifische Bestimmungen wie die DGUV V17/18 (vormals BGV C1)
oder auch länderspezifische Baurichtlinien zu beachten.
•Die Montage darf nur durch qualifizierte Personen erfolgen!
•Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang
ohne dauernde und schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
•Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem Sicherungsseil
erfolgen. Die zweite Aufhängung muss so beschaffen und angebracht sein, dass im Falle eines Fehlers an
der Hauptaufhängung kein Teil der Installation herabfallen kann.
•Während der Installation ist der unnötige Aufenthalt im Gefahrenbereich unterhalb der Installation verboten.
•Der Installateur hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor
der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige überprüft werden.
•Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische
Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
•Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische
Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung
geprüft werden.
•Der Scheinwerfer sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden
ACHTUNG!
Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet (aber beschränkt sich nicht allein auf)
Berechnung und Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige
Sicherheitsinspektionen des verwendeten Materials und des Scheinwerfers. Versuchen Sie niemals die Installation
selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen
professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von
Eigentum führen.
•Der Scheinwerfer muss außerhalb des Handbereichs von Personen installiert werden.
•Wenn der Scheinwerfer von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer
mit Traversensystemen oder ähnlichen zugelassenen Aufhängungen gearbeitet werden. Der Scheinwerfer
darf niemals frei schwingend im Raum befestigt werden.
ACHTUNG!
Scheinwerfer können beim Herabstürzen erhebliche Verletzungen herbeiführen! Wenn Sie Zweifel an der Sicherheit
einer möglichen Installationsform haben, installieren Sie den Scheinwerfer NICHT!
•Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Scheinwerfers aushalten kann
ACHTUNG!
Achten Sie bei der Installation auf die angegebenen Sicherheitsabstände zu brennbaren Materialien!
•Befestigen Sie den Scheinwerfer mit dem Haltebügel mittels eines geeigneten Haken/einer Schelle an Ihrem
Traversensystem. Das hierfür vorgesehene Gewinde besitzt die Größe M10. Je nach Art der Installation sind
natürlich auch vergleichbare, zugelassene Hängevorrichtungen einsetzbar.
•Sichern Sie den Scheinwerfer bei Überkopfmontage immer mit einem Sicherungsseil, das mindestens für das
12-fache Eigengewicht zugelassen ist. Es dürfen nur Sicherungsseile mit zugelassenen Verbindungsgliedern
eingesetzt werden. Hängen Sie das Sicherungsseil in die dafür vorgesehene Bohrung ein und führen Sie es
um die Traverse oder einen vergleichbaren, sicheren Befestigungspunkt. Achten Sie darauf das
Verbindungsglied entsprechend der Bestimmungen zu verschließen.
•Öffnen Sie Feststellschrauben um den Neigungswinkel des Gerätes einzustellen und ziehen diesen danach
wieder handfest an.
