Little Giant WRS-5 User manual

WRS-5 Wastewater Removal System Kits
OWNER'S MANUAL
English
EN
Wastewater Removal System Kits (WRS-5) are designed to
pump wastewater from laundry trays, washing machines, sinks,
or dehumidifiers. They are not designed to pump raw sewage,
fluids other than water, or fluids with solids. An inlet screen will
remove many solids over ⅛-inch diameter, but large amounts
of solids can clog the screen and result in pump failure. See
pump manual for more information.
Maximum fluid temperature is 125 °F. The unit is designed to fit
under most sinks, so in many cases it is not necessary to recess
the unit into the floor.
This product is covered by a Limited Warranty for a period of 1
year from the date of original purchase by the consumer. For complete warranty information, refer to
www.LittleGiant.com.
Specifications
SAFETY INSTRUCTIONS
This equipment should be installed and serviced by technically qualified personnel who are familiar with
the correct selection and use of appropriate tools, equipment, and procedures. Failure to comply with
national and local electrical and plumbing codes and within Little Giant recommendations may result in
electrical shock or fire hazard, unsatisfactory performance, or equipment failure.
Know the product’s application, limitations, and potential hazards. Read and follow instructions carefully to
avoid injury and property damage. Do not disassemble or repair unit unless described in this manual.
Failure to follow installation or operation procedures and all applicable codes may result in the following
hazards:
Model Volts HP Hz Amps Watts Shut Off
ft (m)
WRS-5 115 1/6 60 2 380 21 (6.4)
Risk of death, personal injury, or property damage due to explosion,
fire, or electric shock.
• Do not use to pump flammable, combustible, or explosive fluids such as gasoline, fuel oil, kerosene, etc.
• Do not use in explosive atmospheres or hazardous locations as classified by the NEC, ANSI/NFPA70.
• Do not handle a pump or pump motor with wet hands or when standing on a wet or damp surface, or in water.
• When a pump is in its application, do not touch the motor, pipes, or water until the unit is unplugged or electri-
cally disconnected.
• If the power disconnect is out of sight, lock it in the open position and tag it to prevent unexpected application of
power.
• If the disconnect panel is not accessible, contact the electric company to stop service.

SAFETY INSTRUCTIONS
Specifications
2
Risk of severe injury or death by electrical shock.
• To reduce risk of electrical shock, disconnect power before working on or around the system. More than one dis-
connect switch may be required to de-energize the equipment before servicing.
• Wire pump system for correct voltage.
• Be certain that this pump is connected to a circuit equipped with a ground fault circuit interrupter (GFCI) device if
required by code.
• Some pumps are supplied with a grounding conductor and grounding-type attachment plug. To reduce risk of
electric shock, be certain that it is connected only to a properly grounded grounding-type receptacle. Do not
remove the third prong from the plug, or cut plug from cord. The third prong is to ground the pump to help pre-
vent possible electric shock hazard.
• Check local electrical and building codes before installation. The installation must be in accordance with their
regulations as well as the most recent National Electrical Code (NEC) and the Occupational Safety and Health Act
(OSHA).
• Do not use the power cord for lifting the pump.
• Do not use an extension cord.
• The pump should only be used with liquids compatible with pump component materials. If the pump is used
with liquids incompatible with the pump components, the liquid can cause failure to the electrical insulation sys-
tem resulting in electrical shock.
• Under no circumstances should the junction box be located where it may become flooded or submerged by
water.
• Any splice between the pump and the control panel must be made within a junction box mounted outside of the
basin and comply with the National Electrical Code.
Risk of bodily injury, electric shock, or equipment damage.
• This equipment must not be used by children or persons with reduced physical, sensory or mental abilities, or
lacking in experience and expertise, unless supervised or instructed. Children may not use the equipment, nor
may they play with the unit or in the immediate vicinity.
• Equipment can start automatically. Lockout-Tagout before servicing equipment.
• An inoperative or malfunctioning pump could lead to flooding, resulting in personal injury or property damage.
• Operation of this equipment requires detailed installation and operation instructions provided in this manual.
Read entire manual before starting installation and operation. End User should receive and retain manual for
future use.
• Keep safety labels clean and in good condition.
• Keep work area clean, well-lit, and uncluttered.
• Wear safety glasses while installing or performing maintenance on the pump.
Risk of damage to pump or other equipment.
• Support pump and piping when assembling and when installed. Failure to do so may cause piping to break, pump
to fail, motor bearing failures, etc.
• Do not install the pump in a manner that will subject it to splashing or spraying.
• Periodically inspect pump and system components. Regularly check hoses for weakness or wear, making certain
that all connections are secure.
• Schedule and perform routine maintenance as required and in accordance with the Maintenance section of this
manual.

INSTALLATION

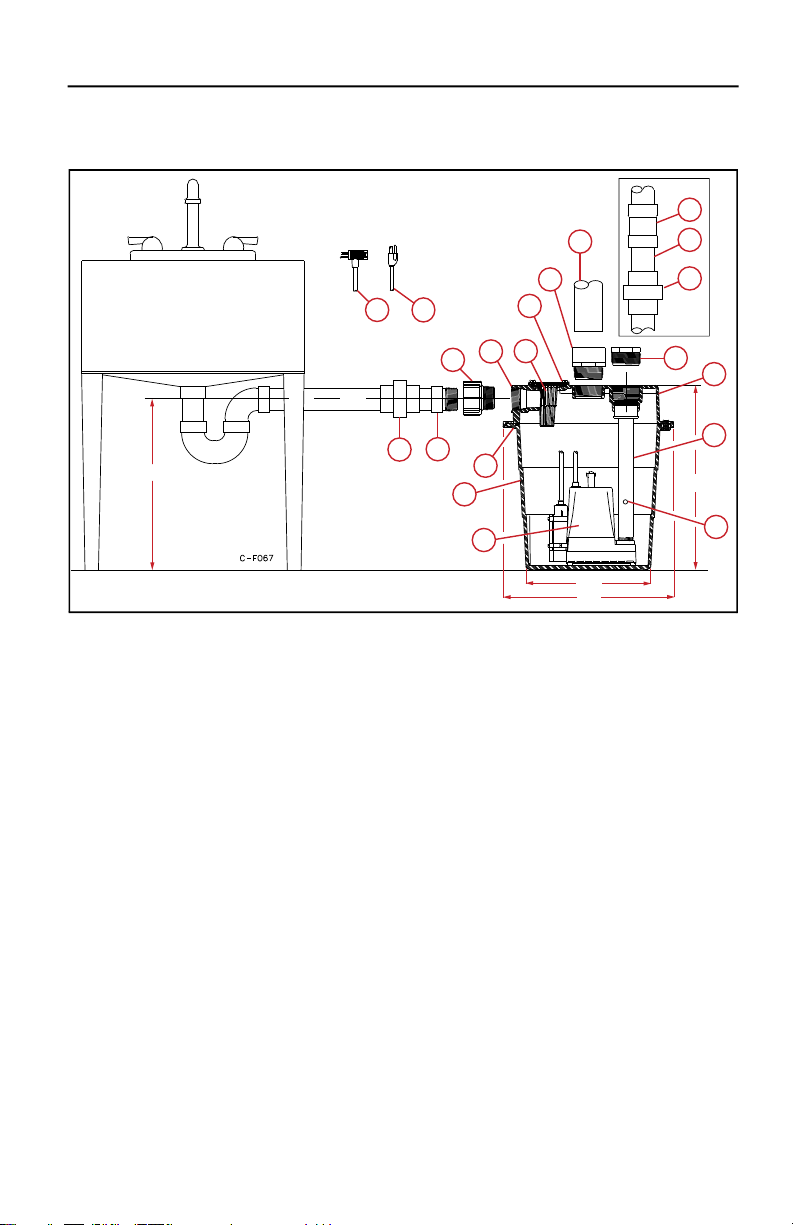

Typical Installation
3
INSTALLATION

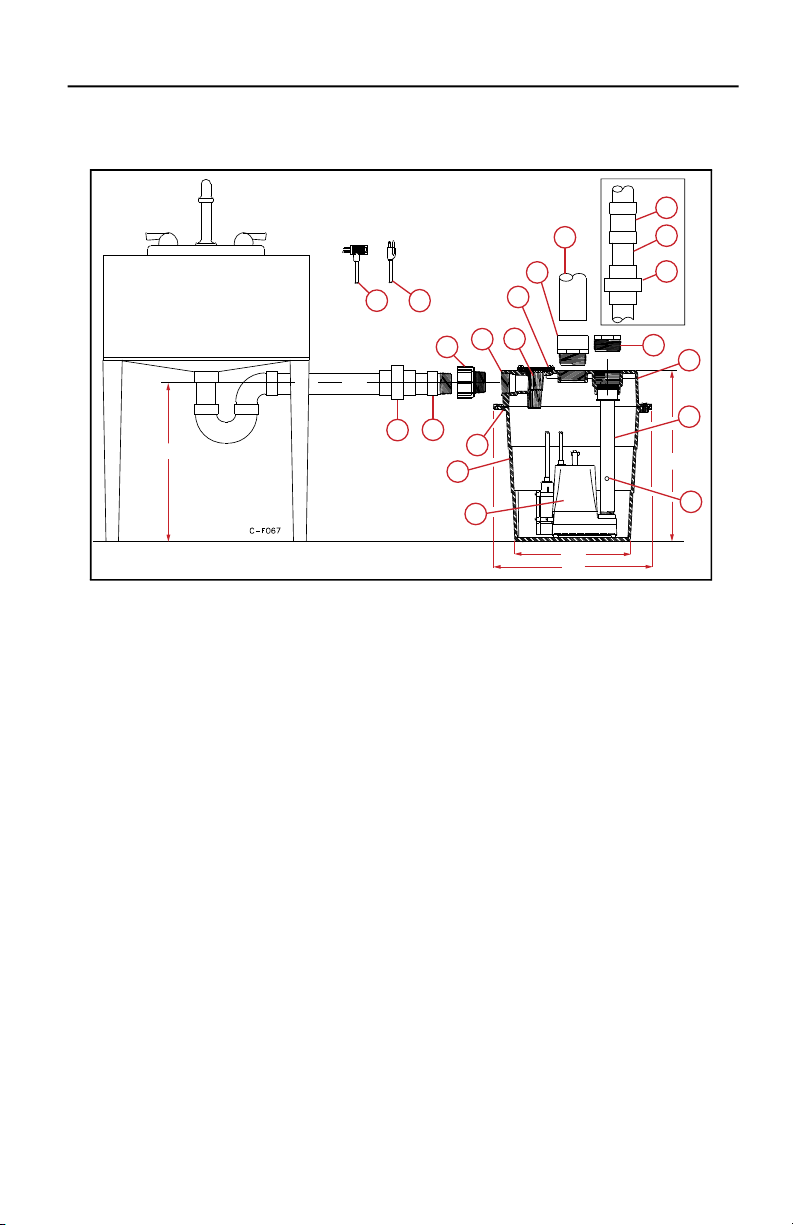

Typical Installation
*Items not included with WRS-5 Basin kit
Pump Location
• Locate unit so that inlet is gravity-fed. Unit will not draw water up from a lower level.
• Ensure that the total assembly rests flat on a level surface.
• Keep basin away from any item that could puncture it.
• Position selected should be convenient to inlet, discharge, and vent piping, and electrical supply.
Inlet Piping
1. Plumb inlet to basin cover fitting using 1½-inch threaded pipe.
• Do not reduce the sizing.
2. Install a P-trap and a union next to the basin.
3. Hand tighten plastic fittings.
4. Use pipe joint compound.
NOTE: A 1½ MNPT x 2-inch slip pipe adapter is provided if a 2-inch inlet is required.
2
4
6
8
11
1
35
7
13
15 16
10
9
12
14
17
18
15
19
15.68"
10.63"
14.50"
14.75"
1. Automatic switch cord (2-hole
cord grommet included) 6. Filter access cover with O-Ring 11. ⅜-inch bleed hole 16. *Intake
2. Power cord 7. Vent adapter 12. Pump 17. *Check valve
3. Inlet adapter 8. Discharge adapter 13. Basin 18. *Discharge pipe
4. Basin inlet 9. Basin cover 14. Cover O-Ring 19. *Basin vent pipe
5. Filter 10. Discharge pipe 15. *Union

INSTALLATION
Discharge Piping
4
Discharge Piping
1. Plumb discharge to basin cover fitting using 2-inch threaded pipe.
2. Use a union and a swing check valve no more than 3 inches (7.6 cm) from top of basin cover.
3. Install check valve in proper flow direction.
• No water will flow out of unit if check valve is installed backwards.
4. Seal discharge piping with pipe joint compound.
5. Verify lift height of pump is not exceeded.
6. Hand tighten plastic fittings.
NOTE: A 2 MNPT x 1½ FNPT reducer bushing is provided if a 1½-inch discharge is required.
Vent Piping
The basin must be vented in accordance with state and local codes.
IMPORTANT: Do not use a mechanical vent or restrict the vent because it will cause improper
switch operation.
1. Plumb vent to fitting in basin cover using 2-inch threaded pipe.
2. Hand tighten plastic fittings.
3. Use pipe joint compound.
NOTE: A 2 MNPT x 1½-inch slip pipe adapter is provided if a 1½-inch vent is required.
Electrical Connections
Connect the power cord to a constant source of power matching the pump nameplate voltage.
• Connect the pump to its own circuit, with no other electric receptacles or equipment in the cir-
cuit.
• Ensure that the fuses or circuit breaker are of ample capacity in the electrical circuit.
• If installed in basement, locate plug connection four feet or more above floor, especially if base-
ment floods.
Some pumps are supplied with a 3-prong electrical plug.
• Plug into a grounded receptacle with vent tube pointed down.
• Ensure vent tube remains unobstructed for proper pump operation.
• Secure power cord to piping with ties or tape.
IMPORTANT: If the plug is cut or the cord is shortened, then the warranty will be void.
Wires are color coded as follows:
Risk of severe injury or death by electrical shock.
• Connect to a circuit equipped with a ground fault circuit interrupter (GFCI) if required by code.
Color Wire Type
Green/Yellow Ground
Brown
LineBlue/White
Brown/Black

MAINTENANCE
Operation Testing
5
Operation Testing
1. Fill unit with water through inlet.
2. Verify that the pump starts when the water reaches 6 to 9 inches (15.2 to 22.9 cm).
3. Verify that the pump stops when the water reaches 1 to 4 inches (2.5 to 10.2 cm).
MAINTENANCE
Cleaning the Basin Screen
1. Remove the four screen cover plate screws, plastic cover plate, seal ring, and screen.
2. Clean inlet screen using a mild detergent and water.
3. Examine O-ring. If deformed, replace.
Cleaning the Basin
1. Remove the screws from cover.
2. Remove the cord grommet.
• Loosen cords to allow slack.
3. Remove cover.
4. Remove pump.
5. Clean basin using a mild detergent and water.
6. Reassemble in reverse order.
• Be sure the pump alignment plate’s mounting holes are
properly aligned with the locating rib on the inside of the
basin.
• Tighten cover screws to a torque of 18–20 in-lbs.
Cleaning the Pump
1. Remove pump.
2. Pull off the pressed-in screen.
3. Remove the six base screws.
4. Remove plastic pump base to clean around impeller and inside base.
IMPORTANT: Do not remove the impeller.
5. Clean parts using a mild detergent and water.
6. Reinstall the base.
• Be sure seal ring is seated properly in groove.
• Tighten screws to a torque of 10–15 in-lbs.
7. Reinstall the pump screen and pump.
Risk of bodily injury, electric shock, or equipment damage.
• Before performing any maintenance, shut off water inlet and disconnect power cord from supply outlet.
• Pump may become hot during operation. Allow pump to cool before servicing.

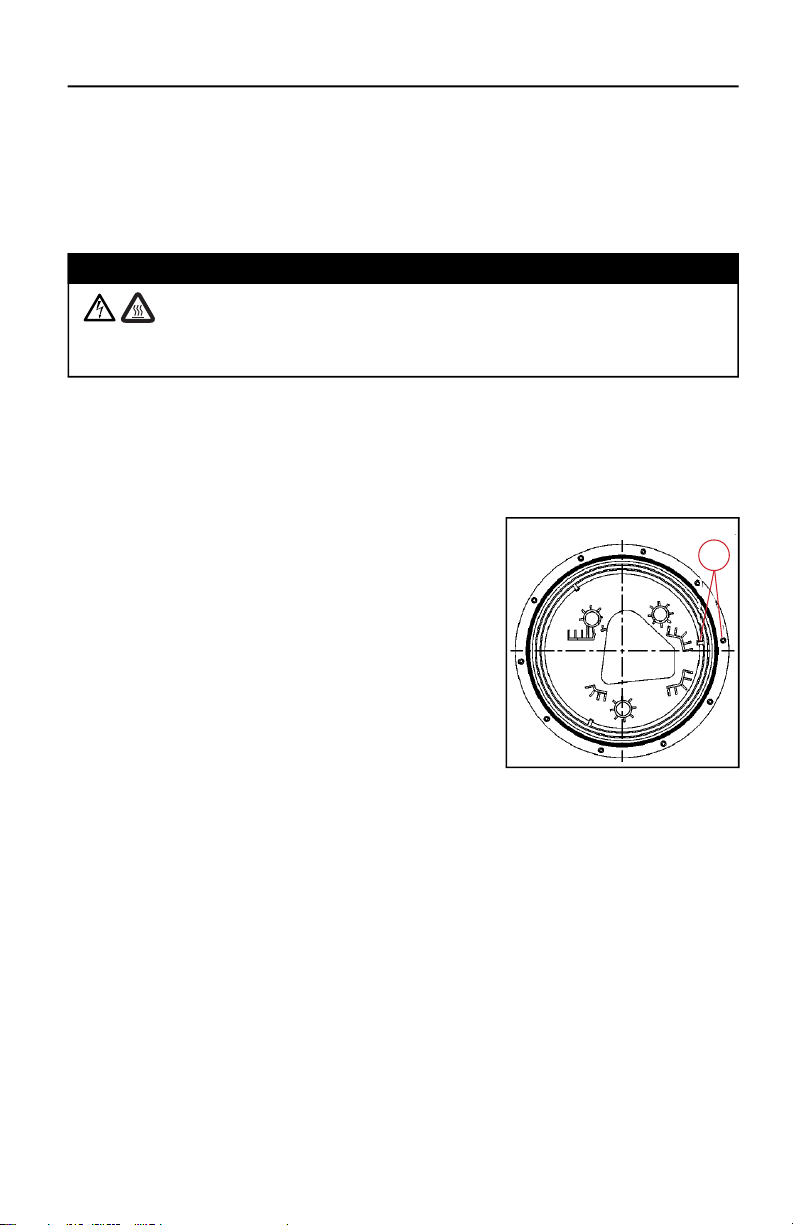

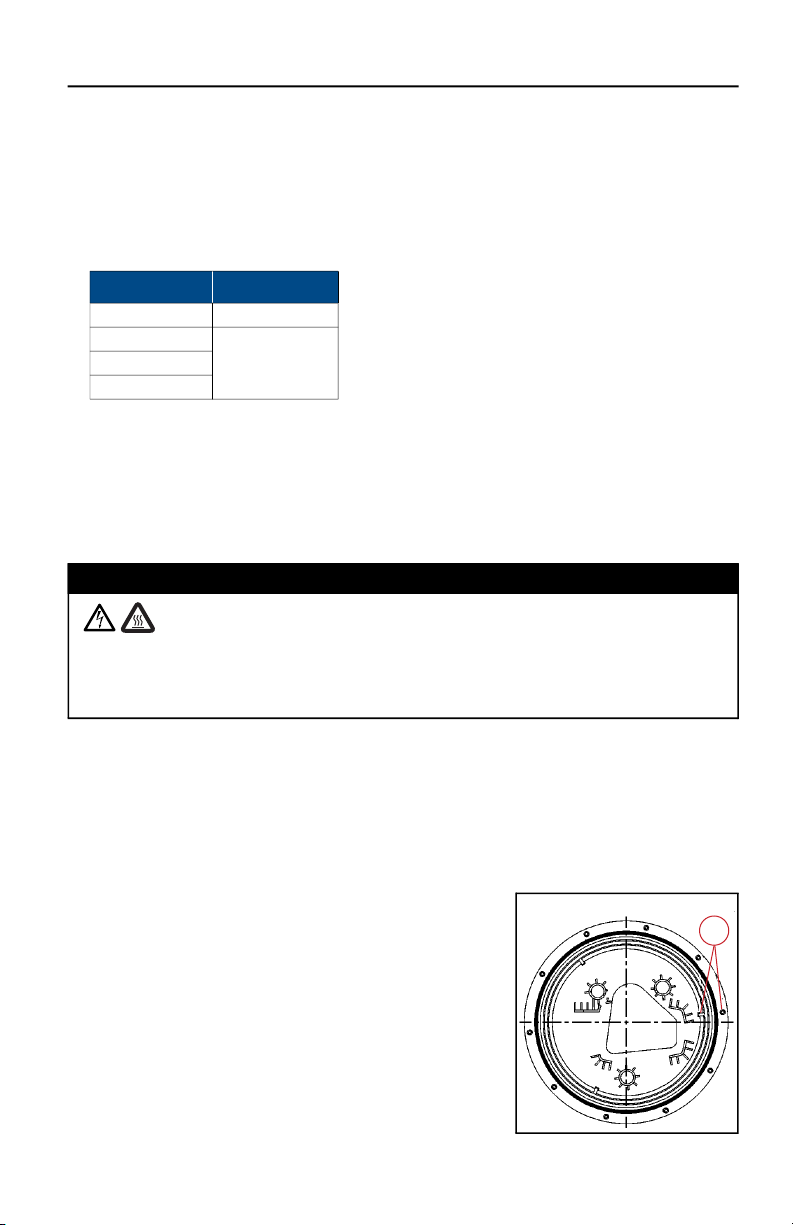

Plate Alignment
6

MAINTENANCE
Replacement Parts
6
Replacement Parts
Item Description Order Number
1 Basin Cover 113130
2 Screw, ¼"-20 x ⅝" (Qty: 14) 901709
3 Seal Ring 924065
4 Basin 113129
5 Discharge Pipe 10000014953
6 Pump 505715
7 2 Hole Cord Grommet 925011
8 Intake Screen 113131
9 O-Ring; Buna-N, 2-339 924066
10 Cover Plate, Screen 113132
11 O-Ring; Buna-N, 2-131 924047
- Alignment Plate 113145
246
8
135
7
10 9
11
2

MAINTENANCE
Troubleshooting
7
Troubleshooting
Problem Probable Causes Corrective Action
Pump will
not shut
off
Diaphragm switch Replace switch.
Weak or hardened rubber dia-
phragm Replace rubber diaphragm.
Plugged vent tube Clear vent tube of any obstructions.
Dirt or sediment lodged between
retainer ring and rubber
diaphragm causing contacts to
remain closed
Clean area around rubber diaphragm.
Pump is air locked
Shut power off for approximately 1 minute. Then restart.
Repeat several times to clear air from pump. If system
includes a check valve, drill a 3/16-inch hole in discharge
pipe approximately 2 inches above discharge connections.
Liquid inflow matches pump
capacity Larger pump required.
Defective switch Disconnect switch. Check w/ohmmeter. Open-infinitive
resistance, closed-zero.
Loose connection in level control
wiring Check control wiring.
Pump
runs but
does not
discharge
liquid.
Check valve installed backwards Check flow indicating arrow on check valve body to insure
it is installed properly.
Check valve stuck or plugged Remove check valve and inspect for proper operation.
Lift too high for pump Check rating table
Inlet to impeller plugged Pull pump and clean.
Pump is air locked
Shut power off for approximately 1 minute. Then restart.
Repeat several times to clear air from pump. If system
includes a check valve, drill a 3/16-inch hole in discharge
pipe approximately 2 inches above discharge connections.
Pump
does not
deliver
rated
capacity.
Lift too high for pump Check rated pump performance.
Low voltage, speed too slow Check for proper supply voltage to make certain it corre-
sponds to nameplate voltage.
Impeller or discharge pipe is
clogged Pull pump and clean. Check pipe for scale or corrosion.
Impeller wear due to abrasives Replace worn impeller.

Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010
800.701.7894 |littlegiant.com
For technical assistance, parts, or repair, please contact:
993800 Rev. 004 03/23 Copyright © 2023, Franklin Electric, Co., Inc. All rights reserved.

Conjuntos para aguas residuales WRS-5
MANUAL DEL PROPIETARIO
ES
Español
Los conjuntos para aguas residuales (WRS-5) estáis diseñada
para bombear aguas residuales de bandejas de lavandería, lava-
doras, lavaplatos o deshumidificadores. Está no diseñada para
bombear aguas residuales no tratadas, fluidos que no sean agua,
o fluidos con sólidos. La rejilla de la toma eliminará muchos sóli-
dos con un diámetro de más de ⅛ pulgada, pero grandes cantida-
des de sólidos pueden obstruir la rejilla y causar la falla de la
bomba. Consulte el manual de la bomba para obtener más infor-
mación.
La temperatura máxima del fluido es 51.7 °C (125 °F). La unidad
está diseñada para instalarse bajo la mayoría de los lavaplatos, de manera que, en muchos casos, no es
necesario empotrar la unidad en el piso.
Este producto está cubierto por una garantía limitada por un período de 1 año desde la fecha original de
compra por parte del consumidor. Para obtener información completa sobre la garantía, consulte
www.LittleGiant.com.
Especificaciones
INSTRUCCIONES SOBRE SEGURIDAD
La instalación y el mantenimiento de este equipo deben estar a cargo de personal con capacitación técnica
que esté familiarizado con la correcta elección y uso de las herramientas, equipos y procedimientos ade-
cuados. El hecho de no cumplir con los códigos eléctricos y de plomería nacionales y locales y con las reco-
mendaciones de Little Giant puede provocar peligros de descarga eléctrica o incendio, desempeños
insatisfactorios o fallas del equipo.
Lea y siga las instrucciones cuidadosamente para evitar lesiones y daños a los bienes. No desarme ni
repare la unidad salvo que esté descrito en este manual.
El hecho de no seguir los procedimientos de instalación o funcionamiento y todos los códigos aplicables
puede ocasionar los siguientes peligros:
Modelo Voltios HP Hertz Amperios Vatios Apagado
pies (m)
WRS-5 115 1/6 60 2 380 21 (6.4)
Riesgo de muerte, lesiones personales o daños materiales por
explosión, incendio o descarga eléctrica.
• No usar para bombear líquidos inflamables o explosivos como gasolina, fueloil, kerosene, etc.
• No usar en atmósferas explosivas ni lugares peligrosos según la clasificación de la NEC, ANSI/NFPA70.
• No manipule la bomba ni el motor de la bomba con las manos mojadas o parado sobre una superficie mojada o
húmeda o en agua.
• Cuando haya una bomba en su aplicación, no toque el motor, las tuberías ni el agua sino hasta haber desenchu-
fado o eléctricamente desconectado la unidad.
• Si no se tuviera acceso al panel de desconexión, comuníquese con la compañía eléctrica para interrumpir el ser-
vicio.

INSTRUCCIONES SOBRE SEGURIDAD
Especificaciones
10
Riesgo de lesiones graves o muerte por descarga eléctrica.
• Para reducir el riesgo de descarga eléctrica, desconecte la energía antes de trabajar en el sistema o cerca de él. Es
posible que sea necesario más de un interruptor de desconexión para cortar la energía del equipo antes de reali-
zarle un mantenimiento.
• Cablee el sistema de bombeo para los voltajes correctos.
• Asegúrese de que esta bomba esté conectada a un circuito equipado con un dispositivo interruptor de circuito
por falla de conexión a tierra (GFIC) si es requerido por el código.
• Para evitar peligros durante la instalación o el mantenimiento, instale un interruptor de desconexión de doble
polo cerca de la instalación de la bomba.
• Compruebe los códigos eléctricos y de construcción locales antes de la instalación. La instalación debe estar de
acuerdo con sus regulaciones, así como el National Electrical Code (NEC) más reciente y la ley de Seguridad y
Salud Ocupacionales (OSHA).
• No use los cables conductores para levantar la bomba.
• No use un prolongador.
• La bomba solo se debe utilizar con líquidos compatibles con los materiales que componen la bomba. Si la bomba
se utiliza con líquidos incompatibles con los componentes de la bomba, el líquido puede causar fallas en el sis-
tema de aislamiento eléctrico, lo que resulta en una descarga eléctrica.
• La caja de empalmes no debe ubicarse bajo ninguna circunstancia en un lugar que pueda inundarse o quedar
sumergido.
• Todos los empalmes entre la bomba y el panel de control deben realizarse dentro de una caja de conexiones
montada fuera de la cuenca y deben cumplir con el Código Eléctrico Nacional.
Riesgo de lesiones corporales, descargas eléctricas o daños al
equipo.
• Este equipo no deben usarlo niños ni personas con capacidades físicas, sensoriales o mentales reducidas, ni
aquellos que carezcan de experiencia y capacitación, salvo que estén bajo supervisión o instrucción. Los niños no
podrán usar el equipo ni jugar con la unidad o en las cercanías inmediatas.
• El equipo puede encenderse en forma automática. Realice los procedimientos de bloqueo/etiquetado antes de
efectuar el mantenimiento del equipo.
• Una bomba que no funciona o funciona mal podría provocar una inundación y provocar lesiones personales o
daños materiales.
• La operación de este equipo exige instrucciones detalladas para su instalación y operación que se encuentran en
este manual para su uso con este producto. Lea la totalidad del manual antes de comenzar la instalación y la
operación.El usuario final debe recibir y conservar el manual para usos futuros.
• Mantenga las etiquetas de seguridad limpias y en buenas condiciones.
• Mantenga el área de trabajo limpia, bien iluminada y ordenada.
• Use gafas de seguridad mientras realiza la instalación o el mantenimiento de la bomba.
Riesgo de daños a bomba u otros equipos.
• Sostenga la bomba y la tubería durante el ensamblaje y cuando estén instaladas. Si esto no se realiza, la tubería se
puede romper, la bomba puede tener fallas, los cojinetes del motor pueden tener fallas, etc.
• No instale la bomba de manera que lo someta a salpicaduras o aspersión.
• Inspeccione periódicamente los componentes del sistema y la bomba. Revise regularmente las mangueras para
controlar si están débiles o gastadas y asegúrese de que todas las conexiones sean seguras.
• Programe y realice servicios de mantenimiento de rutina, tal como se indica en la sección Mantenimiento del sis-
tema.

INSTALACIÓN
Instalación típica
11
INSTALACIÓN
Instalación típica
*No incluido con Kit de WRS-5
Ubicación de la bomba
• La unidad debe estar ubicada de manera que la admisión de la bomba sea alimentada por grave-
dad. La unidad no absorberá agua de un nivel inferior.
• Asegúrese de que todo el conjunto se apoya en una superficie plana.
• Mantenga el cuenca lejos de cualquier cosa que lo pueda perforar.
• La posición elegida debe ser conveniente para la toma de agua de la bomba, para la toma de des-
carga, para la ventilación de la tubería y para el suministro de corriente.
Tubería de entrada
1. Conecte la toma a la conexión de la cubierta del cuenca utilizando una tubería de 1½ pulgadas ros-
cada.
• No reduzca la conexión por debajo de un diámetro de tubería de 1½ pulgadas.
2. Instalar una unión y un sifón P junto al cuenca.
2
4
6
8
11
1
35
7
13
15 16
10
9
12
14
17
18
15
19
15.68"
10.63"
14.50"
14.75"
1. Cable del interruptor
automático
(2 empaques incluidos) 6. Cubierta de acceso al
filtro con O-Ring 11. Orificio de ⅜ pulg en descarga 16. *Toma
2. Cable de la bomba 7. Adaptador de
ventilación 12. Bomba 17. *Válvula de retención
3. Adaptador de entrada 8. Adaptador de descarga 13. Recipiente 18. *Tubería de
descarga
4. La entrada del recipiente 9. Tapa del Recipiente 14. Cubierta O-Ring 19. *Tubería de ven-
tilación de cuenca
5. Filtro 10. Tubería de descarga 15. *Unión

INSTALACIÓN
Tubería de descarga
12
3. Apriete solamente a mano las conexiones de plástico.
4. Use compuesto de unión de tuberías.
NOTA: Se provee un adaptador liso de 1½ pulgada MNPT x 2 pulgadas si se requiere entrada de 2
pulgadas.
Tubería de descarga
1. Para conectar la toma de descarga a la conexión de la cubierta del cuenca, utilice tubería roscada de
2 pulgadas.
2. Utilice una válvula de retención de charnela a una distancia no mayor de 3 pulgadas (7.6 cm) del
tope de la cubierta del cuenca y una unión.
3. Asegúrese de que la válvula de retención sea instalada con la dirección de flujo correcta.
• Si la válvula de retención es instalada de forma invertida, el agua no fluirá hacia afuera de la uni-
dad.
4. Sellar la tubería de descarga con compuesto de unión de tuberías.
5. Asegúrese de que no se exceda la altura de impulsión de la bomba.
6. Apriete solamente a mano las conexiones plásticas.
NOTA: Se provee un adaptador liso de 2 pulgada MNPT x 1½ pulgadas FNPT si se requiere des-
carga de 1½ pulgadas.
Tubería de ventilación
El cuenca debe tener un respiradero conforme a los códigos estatales y locales.
IMPORTANTE: No use un respiradero mecánico con este producto. Un respiradero mecánico cau-
sará que el interruptor automático funcione mal.
1. Conectar el respiradero a la conexión en la cubierta del cuenca utilizando una tubería de 2 pulgadas
roscada
2. Apriete solamente a mano las conexiones plásticas.
3. Use compuesto de unión de tuberías en las roscas.
NOTA: Se provee un adaptador liso de 2 pulgada MNPT x 1½ pulgadas si se requiere ventilación de
1½ pulgadas
Conexiones eléctricas
Conecte el cable de alimentación a una fuente constante de energía que coincida con el voltaje en la
placa de identificación de la bomba.
• Conecte la bomba a su propio circuito, sin otros receptáculos o equipos eléctricos en el circuito.
• Asegúrese de que los fusibles o el disyuntor que forman parte del circuito eléctrico sean de
amplia capacidad.
• Si la bomba se instala en un sótano, la conexión de enchufe debe estar a cuatro pies o más por
encima del nivel del piso, especialmente si el sótano se inunda.
Riesgo de lesiones graves o muerte por descarga eléctrica.
• Conéctese a un circuito equipado con un dispositivo interruptor de circuito por falla de conexión a tierra
(GFIC) si es requerido por el código.

MANTENIMIENTO
Prueba de operación
13
Algunos modelos vienen con un enchufe de tres puntas.
• Enchufe a un receptáculo conectado a tierra con el tubo del respiradero indicando hacia abajo.
• Asegúrese el tubo de desahogo permanece sin obstrucción para una operación apropiada de la
bomba.
• Asegure el cable de corriente a la tubería con amarres o cinta adhesiva.
IMPORTANTE: Si se corta el enchufe o se acorta el cable, la garantiá será nula.
Los cables de alimentación siguen el siguiente código de colores:
Prueba de operación
1. Llene la unidad de agua a través de la toma.
2. Compruebe que la bomba arranca cuando el agua alcanza 15.2 – 22.9 cm (6 – 9 pulgadas).
3. Compruebe que la bomba se detiene cuando el agua alcanza 2.5 - 10.2 cm (1 - 4 pulgadas).
MANTENIMIENTO
Limpie la rejilla del cuenca
1. Saque los cuatro tornillos de la placa de la rejilla, la placa plástica de la cubierta, anillo de cierre, y la
rejilla.
2. Limpie la rejilla de entrada con un detergente suave y agua.
3. Examine el anillo anular. Si está deformado, reemplácelo con uno nuevo.
Limpie el cuenca
1. Quite tornillos de la cubierta.
2. Saque la arandela aislante.
• Afloje los cables para que tengan holgura.
3. Saque la cubierta.
4. Saque la bomba.
5. Limpie el cuenca con un detergente suave y agua.
6. Vuelva a armar en orden inverso.
• Asegúrese de que los agujeros de montaje de la placa de
alineación de la bomba se alinean con un saliente de ubica-
ción dentro del cuenca.
• Apriete los tornillos con una torsión de 21 a 23 cm-Kg.
Color Tipo de cable
Verde/amarillo conexión a tierra
Marrón
líneaAzul/Blanco
Marrón/Negro
Riesgo de lesiones corporales, descargas eléctricas o daños al
equipo.
• Antes de hacer cualquier mantenimiento, cierre la válvula de entrada y desconecte el cable de alimenta-
ción de corriente del toma-corriente.
• La bomba puede calentarse durante la operación. Deje que la bomba se enfríe antes de darle manteni-
miento.
ALINEACIÓN DE PLACAS
6

MANTENIMIENTO
Limpie la bomba
14
Limpie la bomba
1. Saque la bomba.
2. Quite la rejilla instalada a presión.
3. Saque los seis tornillos de la base.
4. Saque la base plástica de la bomba para limpiar alrededor del impulsor y dentro de la base.
IMPORTANTE: No saque el impulsor.
5. Limpie las piezas con un detergente suave y agua.
6. Instale de nuevo la base.
• Asegúrese que el anillo de sellado esté apropiadamente asentado en la ranura.
• Apriete los tornillos con una torsión de 12 a 17 cm-Kg.
7. Instale de nuevo la rejilla et la bomba.
Piezas de repuesto
Articulo Descripción Número de orden
1 La cubierta del cuenca 113130
2 Tornillos, ¼ pulgada-20 x ⅝ pulgada (cantidad: 14) 901709
3 Anillo de cierre 924065
4 Cuenca 113129
5 Tubo de descarga 10000014953
6 Bomba 505715
7 Arandela aislante de 2 agujeros 925011
8 Rejilla de admisión 113131
9 Anillo anular; Buna-N, 2-339 924066
10 Placa de la rejilla 113132
11 Anillo anular; Buna-N, 2-131 924047
- Placa de alineación 113145
246
8
135
7
10 9
11
2

MANTENIMIENTO
Solución de problemas
15
Solución de problemas
Problema Causas probables Acción correctiva
La bomba
no se apaga.
Interruptor del diafragma. Cambie el interruptor.
Diafragma de caucho debili-
tado o endurecido. Cambie el diafragma de caucho.
Tubos de aspiración ocluídos. Despeje el tubo de aspiración de cualquier obstrucción.
El sucio o sedimento atra-
pado entre el anillo de reten-
ción y el diafragma de caucho
causa que los contactos per-
manezcan cerrados.
Limpie el área que rodea el diafragme de caucho.
La bomba está llena de bur-
bujas de aire.
Desconecte la electricidad durante un minuto, aproximada-
mente. Luego, vuélvala a conectar. Repita varias veces,
para purgar el aire de la bomba. Si el sistema tiene un vál-
vula de retención, debe perforarse un orificio de ventilación
de 3/16 pulgadas en el tubo de descarga, aproximadamente
2 pulgadas por encima de las conexiones de descarga.
El caudal que entra es igual a
la capacidad de la bomba. Se requiere una bomba mayor.
Interruptor defectuoso. Desconecte el interruptor. Inspecciónelo con el ohmímetro.
Abierto, resistencia infinita; cerrado, cero.
Conexiones flojas en los
cables del regulador de nivel. Inspeccione los cables del regulador.
La bomba
funciona,
pero no
descarga
líquido.
Válvula de retención mon-
tada al revés.
Inspeccione la flecha indicadora del flujo en el cuerpo de la
válvula de retención, para cerciorase de que se encuentre
instalada correctamente.
Válvula de retención atorada
u ocluída. Quite la válvula de retención, y verifique que funcione debi- damente.
Altura de impulsión excesiva
para la bomba. Estudie la tabla de capacidad.
Toma de la rueda móvil
conectada. Saque la bomba y límpiela.
La bomba está llena de bur-
bujas de aire.
Desconecte la electricidad durante un minuto, aproximada-
mente. Luego, vuélvala a conectar. Repita varias veces,
para purgar el aire de la bomba. Si el sistema tiene un vál-
vula de retención, debe perforarse un orificio de ventilación
de 3/16 pulgadas en el tubo de descarga, aproximadamente
2 pulgadas por encima de las conexiones de descarga.
La bomba
no impele a
su
capacidad
normal.
Altura de impulsión excesiva
para la bomba. Verifique el rendimiento normal de la bomba.
Voltaje demasiado bajo, velo-
cidad demasiado baja.
Verifique que el suministro de electricidad sea adecuado,
para cerciorarse de que corresponde al voltaje indicado en
la placa del fabricante.
La rueda móvil en el tubo de
descarga está ocluída. Saque la bomba y límpiela. Inspeccione el tubo, en busca de capas de óxido o corrosión.
Desgaste de la rueda móvil,
debido a abrasivos. Cambie la rueda móvil gastada.

Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010
800.701.7894 | littlegiant.com
Para la ayuda técnica, por favor póngase en contacto:
993800 Rev. 004 03/23 Copyright © 2023, Franklin Electric, Co., Inc. Todos los derechos están reservados.

Les ensembles pour eaux usées WRS-5
MANUEL DU PROPRIÉTAIRE
Français
FR
Ces ensembles pour eaux usées sont conçue pour pomper les
eaux usées des bacs à linge sale, des machines à laver, des éviers
ou des déshumidificateurs. Ils ne sont pas conçue pour pomper
des eaux d’égout, des liquides autres que de l’eau ou des liquides
comportant des solides. L’écran d’entrée retiendra beaucoup de
particules dépassant ⅛ po de diamètre; toutefois, une grande
quantité de matières solides peut bloquer l’écran et causer une
panne de la pompe. Consultez le manuel de la pompe pour plus
d'informations.
La température du liquide ne doit pas dépasser 51.7 °C (125 °F). La
pompe est conçue pour aller sous la majorité des éviers; il est donc
dans la plupart des cas inutile de l’encastrer dans le plancher.
Ce produit est couvert par une garantie limitée pour une période de 1 an à compter de la date d’achat origi-
nale par le consommateur. Pour obtenir des informations complètes sur la garantie, consultez
www.LittleGiant.com.
Spécifications
CONSIGNES DE SÉCURITÉ
Cet équipement doit être installé et entretenu par des techniciens qualifiés capables de choisir et d’utiliser
les outils, les équipements et les procédures appropriés. Le non-respect des codes électriques et codes de
plomberie local et national et des recommandations de Little Giant pourrait mener à une électrocution ou
un incendie, une mauvaise performance ou une défaillance de l’équipement.
Lisez et suivez attentivement les instructions pour éviter toute blessure ou tout dommage matériel. Ne
démontez pas et ne réparez pas l’appareil si ces opérations ne sont pas décrites dans le présent manuel.
Le non-respect des procédures d’installation ou d’utilisation et de tous les codes en vigueur peut entraîner
les risques suivants:
Modèle Volts CH Hertz Ampères Watts Arrêt
pi (m)
WRS-5 115 1/6 60 2 380 21 (6,4)
Risque de mort, de blessure corporelle ou de dommage matériel en
raison d’une explosion, d’un incendie ou d’une électrocution.
• Ne pas utiliser pour pomper des liquides inflammables ou explosifs comme l’essence, le mazout, le kérosène, etc.
• Ne pas utiliser dans une atmosphère explosive ou un emplacement dangereux selon le Code national de l’électricité, ANSI/
NFPA70.
• Ne pas manipuler une pompe ou un moteur de pompe avec les mains mouillées ou debout sur une surface humide ou mouillée,
ou dans de l’eau.
• Lorsqu’une pompe est en mode de fonctionnement, ne pas toucher le moteur, les tuyaux ou l’eau tant que l’unité n’a pas été
débranchée ou déconnectée électriquement.
• Si le dispositif de coupure du circuit d’alimentation se situe hors site, le verrouiller en position ouverte et le consigner afin
d’empêcher toute mise sous tension inopinée.
• Si le panneau du disjoncteur n’est pas accessible, contacter la compagnie d’électricité afin que le courant soit coupé.

CONSIGNES DE SÉCURITÉ
Spécifications
18
Risque de blessure grave ou de mort par électrocution.
• Pour réduire le risque de choc électrique, débranchez l’alimentation avant de travailler sur le système ou autour de celui-ci. Plu-
sieurs interrupteurs d’isolement peuvent être nécessaires pour décharger l’équipement avant de procéder à son entretien.
• Raccorder le système de pompe en respectant la tension indiquée.
• Assurer de brancher la pompe à un circuit protégé par un disjoncteur de défaut à la terre (GFCI) si requis par le code.
• Certaines pompes sont fournies avec un conducteur de mise à la terre et d’une fiche de branchement de type mise à la terre. Pour
réduire le risque de décharge électrique, assurez-vous de seulement brancher la pompe à une prise électrique correctement mise
à la terre. Ne pas retirer la troisième broche de la fiche d’alimentation électrique ni couper la fiche du cordon. La troisième
branche sert à la mise à la terre de la pompe, afin de prévenir tout risque possible de décharge électrique.
• Vérifiez les codes locaux d'électricité et de bâtiment avant l'installation. L'installation doit être conforme à la réglementation ainsi
qu'au NEC (Code américain de l’électricité) le plus récent et l’OSHA (loi sur la santé et la sécurité au travail des États-Unis).
• Ne pas soulever la pompe à l’aide des fils conducteurs.
• Ne pas utiliser de rallonge.
• La pompe doit être utilisée uniquement avec des liquides compatibles avec les matériaux de ses composants. Si la pompe est uti-
lisée avec des liquides incompatibles avec les composants de la pompe, le liquide peut provoquer une défaillance du système
d'isolation électrique entraînant un choc électrique.
• La boîte de jonction ne doit en aucun cas être placée à un endroit où elle pourrait être submergée par l’eau.
• Toute épissure entre la pompe et le panneau de commande doit être réalisée dans une boîte de jonction montée à l’extérieur du
bassin, en conformité avec le code national de l’électricité.
Risque de blessure, de choc électrique ou de dégâts matériels.
• Cet équipement ne doit pas être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou cognitives
réduites, ou par des personnes n’ayant pas l’expérience ou l’expertise appropriée, sauf si ces personnes sont supervisées ou ont
reçu des instructions à cet effet. Les enfants ne doivent pas utiliser l’équipement ni jouer avec l’appareil ou dans sa proximité
immédiate.
• L’équipement peut démarrer automatiquement. Effectuer les procédures de verrouillage/étiquetage avant d'entretenir l'équipe-
ment.
• Une pompe inopérante ou défectueuse pourrait entraîner une inondation, des blessures corporelles ou des dommages matériels.
• L’utilisation de cet équipement nécessite les instructions d’installation et d’utilisation détaillées fournies dans le présent manuel à
utiliser avec ce produit. Lisez le manuel intégralement avant de procéder à l’installation et à l’utilisation du produit. L’utilisateur
final doit recevoir et conserver le manuel pour consultation ultérieure.
• Garder les étiquettes de sécurité propres et en bon état.
• Garder la zone de travail propre, bien éclairée et dégagée.
• Porter des lunettes de sécurité lors de l’installation ou de l’entretien de la pompe.
Risque de dommages à la pompe ou d’autres équipements.
• Soutenir la pompe et la tuyauterie au cours de l’assemblage et après installation. Un manquement pourrait entraîner la rupture
des tuyaux, la défaillance de la pompe, la défaillance des paliers du moteur, etc.
• Ne pas installer la pompe d'une manière qui l'assujettis aux éclaboussures ou à la pulvérisation.
• Inspecter périodiquement la pompe et les composants du système. Vérifier régulièrement que les tuyaux flexibles ne montrent
pas de signe de faiblesse ou d’usure et que les branchements sont tous fiables.
• Prévoir et effectuer un entretien régulier, conformément aux exigences énoncées à la section sur l’entretien.

INSTALLATION
Installation typique
19
INSTALLATION
Installation typique
*Items not included with WRS-5 Basin kit
Emplacement de la pompe
• La unité devrait être placée de manière à ce que l’entrée soit alimentée par gravité. La pompe ne
peut aspirer l’eau se trouvant à un niveau inférieur.
• Assurez-vous que l’ensemble complet repose à plat sur une surface plane.
• Tenir le réservoir loin de tout objet qui pourrait le perforer.
• Placez la pompe pour que la position de l’entrée et de la sortie, des tuyaux d’aération et des fils élec-
triques soit convenable.
Tuyauterie d'entrée
1. Relier l’entrée au raccord du couvercle du réservoir à l’aide d’un tuyau fileté de 1½ po.
• Éviter d’utiliser des tuyaux inférieurs à 2 po de diamètre.
2. Utiliser un clapet en P et un raccord (union) à proximité du réservoir.
2
4
6
8
11
1
35
7
13
15 16
10
9
12
14
17
18
15
19
15.68"
10.63"
14.50"
14.75"
1. La corde de changement automatique (l’oeille de 2
trous inclus) 6. Couvercle du filtre
avec joint torique 11. Orifice de purge de ⅜ po 16. *Prise
2. La corde de pouvoir de
pompe 7. Adaptateur de ventilation 12. Pompe 17. *Clapet anti-retour
3. Adaptateur d'entrée 8. Adaptateur
d’évacuation 13. Bassin 18. *Tuyau de refoulement
4. Admission du bassin 9. Couvercle du bassin 14. Couvercle avec
joints toriques 19. *Tuyau d'évent du bassin
5. Filtre 10. Tuyau de
refoulement 15. *Raccord

INSTALLATION
Tuyauterie de décharge
20
3. Ne serrer les raccords de plastique qu’à la main.
4. Utiliser une pâte à joints pour tuyaux.
REMARQUE: Un adaptateur de tube de 1½ po. MNPT x 2 po. par glissement est fourni si un entrée
de 2 pouces est requis.
Tuyauterie de décharge
1. Relier la sortie au raccord du couvercle du réservoir à l’aide d’un tuyau fileté de 2 po.
2. Utiliser un raccord et un clapet de non-retour à une distance ne dépassant pas 8 cm du couvercle du
réservoir.
3. S’assurer que le clapet est posé dans le bon sens.
• S’il est installé à l’envers, l’eau ne pourra pas sortir de la pompe.
4. Sceller les conduites de sortie avec de la pâte à joints pour tuyaux.
5. S’assurer aussi que l’hauteur d’élévation de la pompe n’a pas été dépassée.
6. Ne serrer les raccords de plastique qu’à la main.
REMARQUE: Un adaptateur de tube de 2 po. MNPT x 1½ po. FNPT par glissement est fourni si un
refoulement de 1½ pouces est requis.
Tuyau d’aération
Le réservoir doit être aéré conformément aux normes locales et provinciales.
IMPORTANTE: Ne pas utiliser d’aération mécanique avec ce produit : une telle méthode causerait
un mauvais fonctionnement de l’interrupteur.
1. Relier le tuyau d’aération au raccord du couvercle du réservoir à l’aide d’un tuyau fileté de 2 po.
2. Ne serrer les raccords de plastique qu’à la main.
3. Utiliser de la pâte à joints sur les filets.
REMARQUE: Un adaptateur de tube de 2 po. MNPT x 1½ po. par glissement est fourni si un évent
de 1½ po est requis.
Connexions électriques
Raccordez le cordon d’alimentation à une source d'alimentation électrique constante qui correspond à
la plaque signalétique de la pompe.
• Connectez la pompe à son propre circuit, sans aucun autre équipement électrique ou prise dans
le circuit.
• Assurez-vous que les fusibles ou le disjoncteur ont une capacité suffisante dans le circuit élec-
trique.
• Si la pompe est installée dans un sous-sol, la connexion électrique doit se faire à au moins quatre
pieds du niveau du sol, particulièrement si le sous-sol risque d’être inondé.
Risque de blessure grave ou de mort par électrocution.
• Assurez-vous que cette pompe est raccordée à un circuit doté d’un disjoncteur différentiel de fuite à
la terre (DDFT) si requis par le code.
