Little Giant WRS-9 User manual

WRS-9 Wastewater Removal System Kits
OWNER'S MANUAL
English
EN
Wastewater Removal System Kits are designed to pump waste-
water from laundry trays, washing machines, sinks, or dehumidi-
fiers. They are not designed to pump raw sewage, fluids other
than water, or fluids with solids. The WRS-9 System is able to
able to handle ¾-inch solids. The inlet screen has been removed
and uses a ¾-inch solids handling effluent pump
The WRS-9 complies with the Uniform Plumbing Code (UPC®)
and IAPMO PS 52.
Maximum fluid temperature is 125 °F. The unit is designed to fit
under most sinks, so in many cases it is not necessary to recess the
unit into the floor. See pump manual for more information.
This product is covered by a Limited Warranty for a period of 3 years from the date of original purchase by
the consumer. For complete warranty information, refer to www.LittleGiant.com.
Specifications
SAFETY INSTRUCTIONS
This equipment should be installed and serviced by technically qualified personnel who are familiar with
the correct selection and use of appropriate tools, equipment, and procedures. Failure to comply with
national and local electrical and plumbing codes and within Little Giant recommendations may result in
electrical shock or fire hazard, unsatisfactory performance, or equipment failure.
Know the product’s application, limitations, and potential hazards. Read and follow instructions carefully to
avoid injury and property damage. Do not disassemble or repair unit unless described in this manual.
Failure to follow installation or operation procedures and all applicable codes may result in the following
hazards:
Model Volts HP Hertz Amps Watts
WRS-9 115 4/10 60 7.5 800
Gallons (Liters) per Minute at Height Shut-Off (ft/m)
5 ft (1.5 m) 10 ft (3.0 m) 15 ft (4.6 m) 20 ft (6.1 m)
70 (265.0) 65 (246.1) 55 (208.2) 50 (189.3) 40 (12.2)
Risk of death, personal injury, or property damage due to explosion,
fire, or electric shock.
• Do not use to pump flammable or explosive fluids such as gasoline, fuel oil, kerosene, etc.
• Do not use in explosive atmospheres or hazardous locations as classified by the NEC, ANSI/NFPA70.
• Do not handle a pump or pump motor with wet hands or when standing on a wet or damp surface, or in water.
• When a pump is in its application, do not touch the motor, pipes, or water until the unit is unplugged or electrically dis-
connected.
• If the power disconnect is out of sight, lock it in the open position and tag it to prevent unexpected application of power.
• If the disconnect panel is not accessible, contact the electric company to stop service.

SAFETY INSTRUCTIONS
Specifications
2
Risk of severe injury or death by electrical shock.
• To reduce risk of electrical shock, disconnect power before working on or around the system. More than one disconnect
switch may be required to de-energize the equipment before servicing.
• Wire pump system for correct voltage.
• Be certain that this pump is connected to a circuit equipped with a ground fault circuit interrupter (GFCI) device if
required by code.
• Some pumps are supplied with a grounding conductor and grounding-type attachment plug. To reduce risk of electric
shock, be certain that it is connected only to a properly grounded grounding-type receptacle. Do not remove the third
prong from the plug. The third prong is to ground the pump to help prevent possible electric shock hazard.
• The pump includes a grounding connector. To reduce risk of electric shock, be certain that it is properly connected to
ground.
• Check local electrical and building codes before installation. The installation must be in accordance with their regulations
as well as the most recent National Electrical Code (NEC) and the Occupational Safety and Health Act (OSHA).
• Do not use the power cord for lifting the pump.
• Do not use an extension cord.
• The pump should only be used with liquids compatible with pump component materials. If the pump is used with liquids
incompatible with the pump components, the liquid can cause failure to the electrical insulation system resulting in elec-
trical shock.
Risk of bodily injury, electric shock, or equipment damage.
• This equipment must not be used by children or persons with reduced physical, sensory or mental abilities, or lacking in
experience and expertise, unless supervised or instructed. Children may not use the equipment, nor may they play with
the unit or in the immediate vicinity.
• Equipment can start automatically. Lockout-Tagout before servicing equipment.
• An inoperative or malfunctioning pump could lead to flooding, resulting in personal injury or property damage.
• Operation of this equipment requires detailed installation and operation instructions provided in this manual. Read
entire manual before starting installation and operation. End User should receive and retain manual for future use.
• Keep safety labels clean and in good condition.
• Keep work area clean, well-lit, and uncluttered.
• Wear safety glasses while installing or performing maintenance on the pump.
Risk of damage to pump or other equipment.
• Support pump and piping when assembling and when installed. Failure to do so may cause piping to break, pump to fail,
motor bearing failures, etc.
• Periodically inspect pump and system components. Regularly check hoses for weakness or wear, making certain that all
connections are secure.
• Schedule and perform routine maintenance as required and in accordance with the Maintenance section of this manual.

INSTALLATION

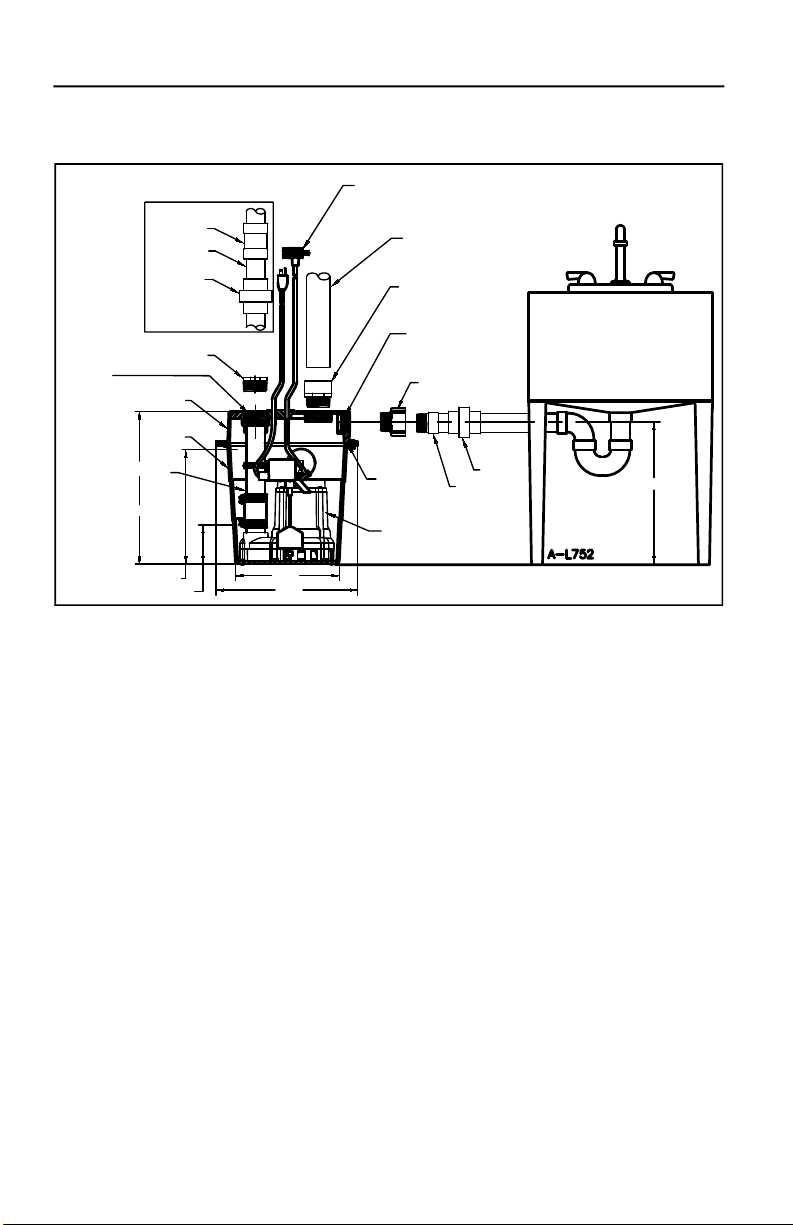

Typical Installation
3
INSTALLATION
Typical Installation
Pump Location
• Locate unit so that inlet is gravity-fed. Unit will not draw water up from a lower level.
• Surface must be level.
• Keep basin away from any item that could puncture it.
• Position selected should be convenient to inlet, discharge, and vent piping, and electrical supply.
Inlet Plumbing
1. Plumb inlet to basin cover fitting using 1½-inch threaded pipe.
• Do not reduce the sizing.
2. Install a P-trap and a union next to the basin.
3. Hand tighten plastic fittings.
4. Use pipe joint compound.
NOTE: A 1½" MNPT x 2" slip pipe adapter is provided if a 2-inch inlet is required.
Discharge Plumbing
1. Plumb discharge to basin cover fitting using 2-inch threaded pipe.
2. Use a union and a swing check valve no more than 3 inches (7.6 cm) from top of basin cover.
3. Be sure check valve is installed in proper flow direction.
• No water will flow out of unit if check valve is installed backwards.
4. Seal discharge piping with pipe joint compound.
5. Verify lift height of pump is not exceeded.
6. Hand tighten plastic fittings.
NOTE: A 2" MNPT x 1½" FNPT reducer bushing is provided if a 1½-inch discharge is required.
*Check Valve
*Discharge Pipe
*Union
*Not Included
*Items not included with WRS-9 Basin Kit
*Basin Vent Pipe
2" MNPT required for basin cover
If present, vent is 1½". Use a 1½" slip adaptor.
1½" Slip x 2 MNPT provided if
a 1½" vent is required.
Inlet of Basin is 1½" FNPT
2" MNPT x 1½ FNPT
Adaptor provided.
Use if required.
*Union
*Intake
Cover O-Ring
Pump
10.63 DIA
14.50 DIA
14.75
On Level 7" - 10"
O Level 2" - 5"
15.68
Basin
Basin Cover
2" MNPT x 1½ FNPT Adaptor
provided. Use if required
Discharge of basin is 2" FNPT
Power Cord
Piggy Back Plug
Discharge Pipe

INSTALLATION
Vent Plumbing
4
Vent Plumbing
The vent is essential for proper switch operation and must not be omitted or restricted. The basin must
be vented in accordance with state and local codes.
1. Plumb vent to fitting in basin cover using 2-inch threaded pipe.
2. Hand tighten plastic fittings.
3. Use pipe joint compound.
NOTE: A 2" MNPT x 1½" slip pipe adapter is provided if a 1½-inch vent is required.
IMPORTANT: Do not use a mechanical vent with this product as it will cause improper operation of the
automatic switch.
Electrical Connections
Connect the power cord to a constant source of power matching the pump nameplate voltage.
• The pump should be connected or wired to its own circuit, with no other electric receptacles or
equipment in the circuit.
• The fuses or circuit breaker should be of ample capacity.
• Connect to a circuit equipped with a ground fault circuit interrupter (GFCI) if required by code.
• Under no circumstances should outlet box or receptacle be located where it may become flooded or
submerged by water.
• If installed in basement, plug connection should be four feet or more above floor, especially if base-
ment floods.
Some pumps are supplied with a 3-prong electrical plug. The third prong is to ground the pump to pre-
vent possible electrical shock.
• Plug into a grounded receptacle with vent tube pointed down.
• Vent tube must remain unobstructed for proper pump operation.
• Secure power cord to piping with ties or tape.
IMPORTANT: Do not cut plug from the cord. If the plug is cut or the cord is shortened, then the war-
ranty will be void.
IMPORTANT: If the power cord is damaged, the whole unit must be replaced.
Operation Testing
1. Fill unit with water through inlet.
2. Verify that the pump starts when the water reaches 7 – 10 inches (17.8 cm – 25.4 cm).
3. Verify that the pump stops when the water reaches 2 – 5 inches (5.1 cm – 12.7 cm).

MAINTENANCE
Cleaning the Basin Screen
5
MAINTENANCE
Refer to “Replacement Parts” on page 7 for names and relative location of all components to assist you
while following these instructions. Consult the instruction sheet illustrations for proper assembly and
disassembly of your Little Giant pump.
Cleaning the Basin Screen
1. Remove the four screen cover plate screws, plastic cover plate, seal ring, and screen.
2. Clean inlet screen using a mild detergent and water.
3. Examine O-ring. If deformed, replace.
Cleaning the Basin
1. Remove the screws from cover.
2. Remove the cord grommet. Loosen cords to allow
slack.
3. Remove cover.
4. Remove pump.
5. Clean basin using a mild detergent and water.
6. Reassemble in reverse order.

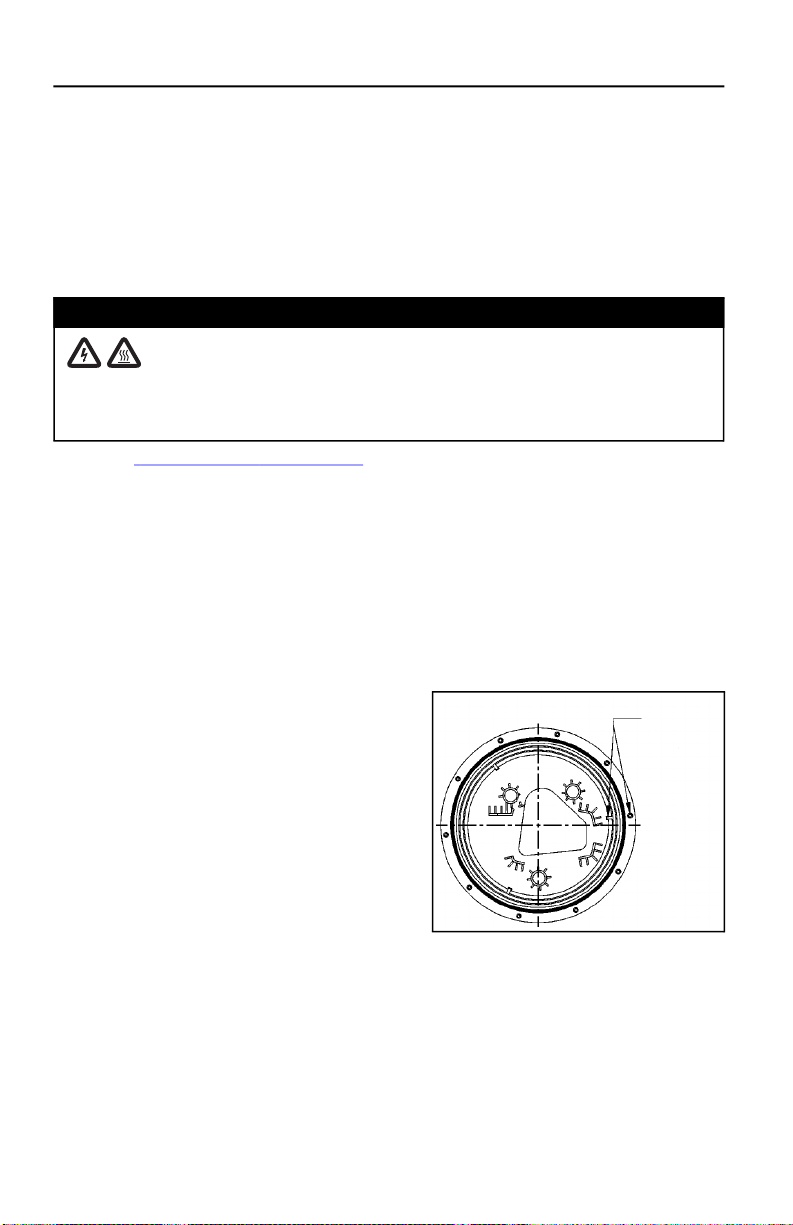

• Be sure the pump alignment plate’s mounting
holes are properly aligned with the locating rib
on the inside of the basin.
• Ensure the cover seal ring is installed correctly to
form a proper seal.
• Tighten cover screws to a torque of 18–20 in-lbs.
Cleaning the Pump
1. Remove pump
2. Pull off the pressed in screen.
3. Remove the six base screws.
4. Remove plastic pump base to clean around impeller and inside base.
IMPORTANT: Do not remove the impeller.
5. Clean parts using a mild detergent and water.
6. Reinstall the base.
• Be sure seal ring is seated properly in groove.
• Tighten screws to a torque of 10–15 in-lbs.
7. Reinstall the pump screen and pump.
Risk of bodily injury, electric shock, or equipment damage.
• Before performing any maintenance, shut off water inlet and disconnect power cord from supply outlet.
• Pump may become hot during operation. Allow pump to cool before servicing.

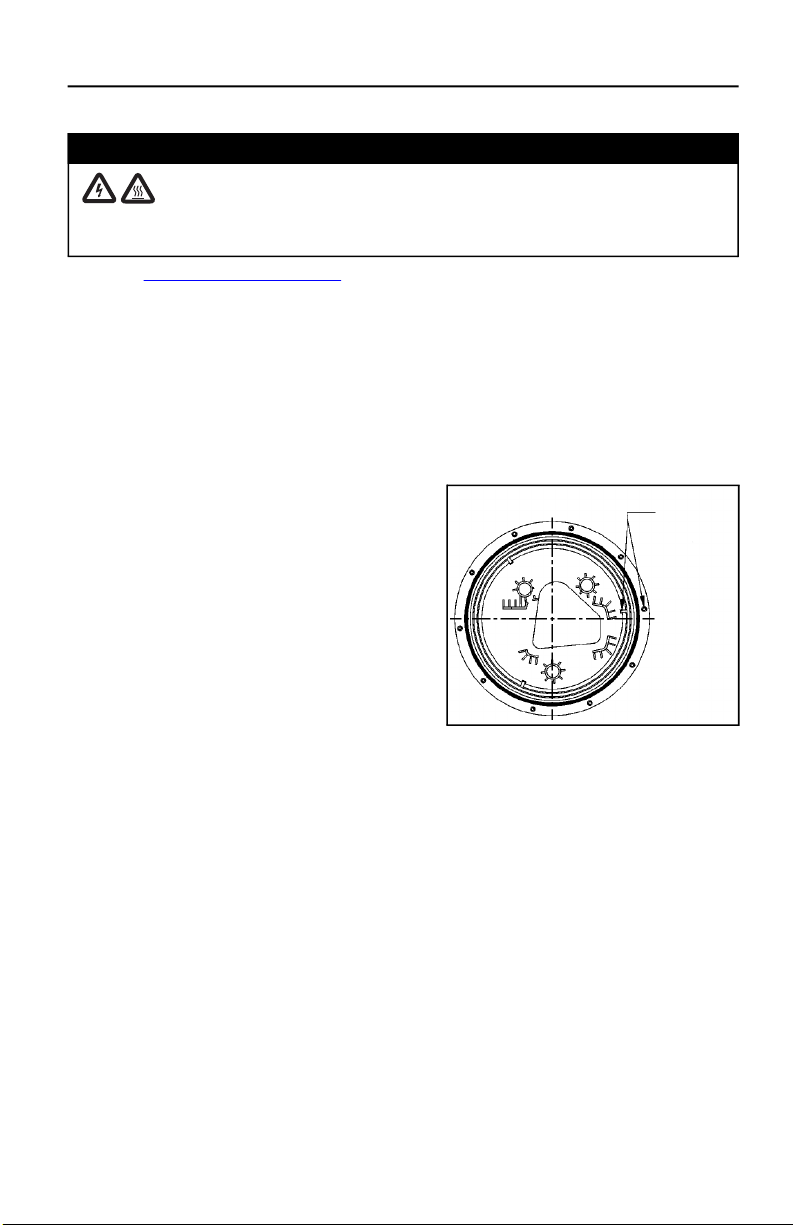

Mounting hole lines
up with locating rib
Plate Alignment

MAINTENANCE
Troubleshooting
6
Troubleshooting
Problem Probable Causes Corrective Action
Pump will not
shut off
Defective switch Replace switch after confirming it is defective. An operative switch should read infinite resistance when open, zero
resistance when closed, using an ohmmeter.
Pump is air locked
Shut power off for approximately 1 minute. Then restart.
Repeat several times to clear air from pump. If system
includes a check valve, drill a 3/16-inch hole in discharge
pipe approximately 2-inches above discharge connections.
Liquid inflow matches
pump capacity Larger pump is required.
Loose connection in
level control wiring Check control wiring.
Pump runs but
does not dis-
charge liquid
Check valve installed
backwards Check flow indicating arrow on check valve body to insure it is installed properly.
Check valve stuck or
plugged Remove check valve and inspect for proper operation.
Lift too high for pump Check rating table
Inlet to impeller
plugged Pull pump and clean.
Pump is air locked Shut power off for approximately 1 minute. Then restart.
Repeat several times to clear air from pump. If system
includes a check valve, drill a 3/16-inch hole in discharge
pipe approximately 2-inches above discharge connections.
Pump does not
deliver rated
capacity
Lift too high for pump Check rated pump performance.
Low voltage, speed too
slow Check for proper supply voltage to make certain it corre- sponds to nameplate voltage.
Impeller or discharge
pipe is clogged Pull pump and clean. Check pipe for scale or corrosion.
Impeller wear due to
abrasives Replace worn impeller.

MAINTENANCE
Replacement Parts
7
Replacement Parts
*IMPORTANT: When replacing the provided float switch with 599261, remove 1¼ inches off the end and
move the rubber grommet 1½ inches from the cut end.
1
2
3
4
5
6
7
8
9
10
11
12
Item Description Order Number
1 Basin cover 113130
2 Screw, ¼"-20 x ⅝" (Qty: 14) 901709
3 Basin 113129
4 Discharge pipe 109310
5 Pump 509806
6 2 hole cord grommet 925011
7 O-Ring; Buna-N, 2-339 924066
8 Cover plate, screen 113132
9 Seal ring 924065
10 Coupling pipe 945006
11 Discharge adapter 109308
12* RVMS switch 599261

Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010
800.701.7894 |littlegiant.com
For technical assistance, parts, or repair, please contact:
Form 998718 Rev. 003 01/23 Copyright © 2023, Franklin Electric, Co., Inc. All rights reserved.

Conjuntos para aguas residuales WRS-9
MANUAL DEL PROPIETARIO
ES
Español
Los conjuntos para aguas residuales estáis diseñada para bombear
aguas residuales de bandejas de lavandería, lavadoras, lavaplatos o
deshumidificadores. Está no diseñada para bombear aguas residuales
no tratadas, fluidos que no sean agua, o fluidos con sólidos. El sistema
WRS-9 es capaz de manejar sólidos de ¾in (1.9cm). La rejilla de
entrada se ha eliminado y utiliza una bomba de efluentes de manejo
de sólidos de ¾in (1.9cm).
El WRS-9 cumple el Código Uniforme de Fontanería (UPC®) y el
IAPMO PS 52.
La temperatura máxima del fluido es 51.7 °C (125 °F). La unidad está diseñada para instalarse bajo la mayo-
ría de los lavaplatos, de manera que, en muchos casos, no es necesario empotrar la unidad en el piso. Con-
sulte el manual de la bomba para obtener más información.
Este producto está cubierto por una garantía limitada por un período de 3 años desde la fecha original de
compra por parte del consumidor. Para obtener información completa sobre la garantía, consulte
www.LittleGiant.com.
Especificaciones
Modelo Voltios HP Hertz Amperios Vatios
WRS-9 115 4/10 60 7.5 800
Litros (Galones) por minuto en alturas Apagado
(m/pies)
1.5 m (5 pies) 3.0 m (10 pies) 4.6 m (15 pies) 6.1 m (20 pies)
265.0 (70) 246.1 (65) 208.2 (55) 189.3 (50) 12.2 (40)

INSTRUCCIONES SOBRE SEGURIDAD
Especificaciones
10
INSTRUCCIONES SOBRE SEGURIDAD
La instalación y el mantenimiento de este equipo deben estar a cargo de personal con capacitación téc-
nica que esté familiarizado con la correcta elección y uso de las herramientas, equipos y procedimien-
tos adecuados. El hecho de no cumplir con los códigos eléctricos y de plomería nacionales y locales
y con las recomendaciones de Little Giant puede provocar peligros de descarga eléctrica o incendio,
desempeños insatisfactorios o fallas del equipo.
Lea y siga las instrucciones cuidadosamente para evitar lesiones y daños a los bienes. No desarme ni
repare la unidad salvo que esté descrito en este manual.
El hecho de no seguir los procedimientos de instalación o funcionamiento y todos los códigos aplica-
bles puede ocasionar los siguientes peligros:
Riesgo de muerte, lesiones personales o daños materiales por
explosión, incendio o descarga eléctrica.
• No usar para bombear líquidos inflamables o explosivos como gasolina, fueloil, kerosene, etc.
• No usar en atmósferas explosivas ni lugares peligrosos según la clasificación de la NEC, ANSI/NFPA70.
• No manipule la bomba ni el motor de la bomba con las manos mojadas o parado sobre una superficie mojada o
húmeda o en agua.
• Cuando haya una bomba en su aplicación, no toque el motor, las tuberías ni el agua sino hasta haber desenchu-
fado o eléctricamente desconectado la unidad.
• Si la desconexión de alimentación está fuera del sitio, bloquéela en la posición abierta y etiquétela para evitar
una conexión inesperada de la alimentación.
• Si no se tuviera acceso al panel de desconexión, comuníquese con la compañía eléctrica para interrumpir el ser-
vicio.
Riesgo de lesiones graves o muerte por descarga eléctrica.
• Para reducir el riesgo de descarga eléctrica, desconecte la energía antes de trabajar en el sistema o cerca de él. Es
posible que sea necesario más de un interruptor de desconexión para cortar la energía del equipo antes de reali-
zarle un mantenimiento.
• Cablee el sistema de bombeo para los voltajes correctos.
• Asegúrese de que esta bomba esté conectada a un circuito equipado con un dispositivo interruptor de circuito
por falla de conexión a tierra (GFIC) si es requerido por el código.
• La bomba incluye un conductor a tierra. Para reducir el riesgo de una descarga eléctrica, asegúrese de que esté
correctamente conectada a tierra.
• Para evitar peligros durante la instalación o el mantenimiento, instale un interruptor de desconexión de doble
polo cerca de la instalación de la bomba.
• Compruebe los códigos eléctricos y de construcción locales antes de la instalación. La instalación debe estar de
acuerdo con sus regulaciones, así como el National Electrical Code (NEC) más reciente y la ley de Seguridad y
Salud Ocupacionales (OSHA).
• No use los cables conductores para levantar la bomba.
• No use un prolongador.
• La bomba solo se debe utilizar con líquidos compatibles con los materiales que componen la bomba. Si la bomba
se utiliza con líquidos incompatibles con los componentes de la bomba, el líquido puede causar fallas en el sis-
tema de aislamiento eléctrico, lo que resulta en una descarga eléctrica.

INSTRUCCIONES SOBRE SEGURIDAD
Especificaciones
11
Riesgo de lesiones corporales, descargas eléctricas o daños al
equipo.
• Este equipo no deben usarlo niños ni personas con capacidades físicas, sensoriales o mentales reducidas, ni
aquellos que carezcan de experiencia y capacitación, salvo que estén bajo supervisión o instrucción. Los niños no
podrán usar el equipo ni jugar con la unidad o en las cercanías inmediatas.
• El equipo puede encenderse en forma automática. Realice los procedimientos de bloqueo/etiquetado antes de
efectuar el mantenimiento del equipo.
• Una bomba que no funciona o funciona mal podría provocar una inundación y provocar lesiones personales o
daños materiales.
• La operación de este equipo exige instrucciones detalladas para su instalación y operación que se encuentran en
este manual para su uso con este producto. Lea la totalidad del manual antes de comenzar la instalación y la
operación. El usuario final debe recibir y conservar el manual para usos futuros.
• Mantenga las etiquetas de seguridad limpias y en buenas condiciones.
• Mantenga el área de trabajo limpia, bien iluminada y ordenada.
• Use gafas de seguridad mientras realiza la instalación o el mantenimiento de la bomba.
Riesgo de daños a bomba u otros equipos.
• Sostenga la bomba y la tubería durante el ensamblaje y cuando estén instaladas. Si esto no se realiza, la tubería se
puede romper, la bomba puede tener fallas, los cojinetes del motor pueden tener fallas, etc.
• Inspeccione periódicamente los componentes del sistema y la bomba. Revise regularmente las mangueras para
controlar si están débiles o gastadas y asegúrese de que todas las conexiones sean seguras.
• Programe y realice servicios de mantenimiento de rutina, tal como se indica en la sección Mantenimiento del sis-
tema.

INSTALACIÓN
Instalación típica
12
INSTALACIÓN
Instalación típica
Ubicación de la bomba
• La unidad debe estar ubicada de manera que la admisión de la bomba sea alimentada por grave-
dad. La unidad no absorberá agua de un nivel inferior.
• La superficie debe ser plana.
• Mantenga el cuenca lejos de cualquier cosa que lo pueda perforar.
• La posición elegida debe ser conveniente para la toma de agua de la bomba, para la toma de des-
carga, para la ventilación de la tubería y para el suministro de corriente.
Tubería de entrada
1. Conecte la toma a la conexión de la cubierta del cuenca utilizando una tubería de 1½ pulgadas ros-
cada.
• No reduzca el tamaño.
2. Instalar una unión y un sifón P junto al cuenca.
3. Apriete solamente a mano las conexiones de plástico.
4. Use compuesto de unión de tuberías.
NOTA: Se provee un adaptador liso de 1½ pulgada MNPT x 2 pulgadas si se requiere entrada de 2 pulga-
das.
Tubería de descarga
1. Para conectar la toma de descarga a la conexión de la cubierta del cuenca, utilice tubería roscada de
2 pulgadas.
2. Utilice una válvula de retención de charnela a una distancia no mayor de 8 cm del tope de la
cubierta del cuenca y una unión.
10.63 DIA
14.50 DIA
14.75
En el Nivel 7 pulg - 10 pulg
Del nivel 2 pulg - 5 pulg
15.68
Descarga de la
cuenca es 2
pulg FNPT
Cable eléctrico con enchufe incorporado
* Se requiere de tuvo para ventilación del recipiente
de 2 pulg MNPT para la tapa del reipiente. Si la
ventilación es de 1½ pulg sólo un adaptador liso
de 1½ pulg.
Incluye un adaptador liso de
1½ pulg x 2 pulg
para ventilación de 1½ pulg.
La entrada del recipiente es
1½ pulg FNPT
*Válvula de
retención
*Tubería de
descarga
*Unión
*No includio
Incluye un adaptador
liso de 2 pulg MNPT
x 1½ pulg FNPT
por si es requerido
*Unión
*Toma
Cubierta O-Ring
Bomba
*No includio con Kit de WRS-9
Tubería de descarga
Incluye un adaptador liso de
2 pulg MNPT x 1½ pulg FNPT
por si es requerido
Recipiente
Tapa del Recipiente

INSTALACIÓN
Tubería de ventilación
13
3. Asegúrese de que la válvula de retención sea instalada con la dirección de flujo correcta.
• Si la válvula de retención es instalada de forma invertida, el agua no fluirá hacia afuera de la uni-
dad.
4. Sellar la tubería de descarga con compuesto de unión de tuberías.
5. Asegúrese de que no se exceda la altura de impulsión de la bomba.
6. Apriete solamente a mano las conexiones plásticas.
NOTA: Se provee un adaptador liso de 2 pulgada MNPT x 1½ pulgadas FNPT si se requiere des-
carga de 1½ pulgadas.
Tubería de ventilación
El respiradero es esencial para la operación apropiada del interruptor y no debe omitirse o restringirse.
El cuenca debe tener un respiradero conforme a los códigos estatales y locales.
1. Conectar el respiradero a la conexión en la cubierta del cuenca utilizando una tubería de 2 pulgadas
roscada
2. Apriete solamente a mano las conexiones plásticas.
3. Use compuesto de unión de tuberías en las roscas.
NOTA: Se provee un adaptador liso de 2 pulgada MNPT x 1½ pulgadas si se requiere ventilación de
1½ pulgadas
IMPORTANTE: No use un respiradero mecánico con este producto. Un respiradero mecánico causará
que el interruptor automático funcione mal.
Conexiones eléctricas
Conecte el cable de alimentación a una fuente constante de energía que coincida con el voltaje en la
placa de identificación de la bomba.
• La bomba se debe conectar o cablear en su propio circuito sin otras salidas o equipos en la línea de
circuito.
• Los fusibles y el disyuntor deben tener una capacidad amplia en el circuito eléctrico.
• Conéctese a un circuito equipado con un dispositivo interruptor de circuito por falla de conexión a
tierra (GFIC) si es requerido por el código.
• En ninguna circunstancia debe estar ubicado el toma corriente donde el agua lo pueda inundar o
sumergir.
• Si la bomba se instala en un sótano, la conexión de enchufe debe estar a cuatro pies o más por
encima del nivel del piso, especialmente si el sótano se inunda.
Algunos modelos vienen con un enchufe de tres puntas. El tercer diente es para ponerla a tierra, con el
fin de prevenir el peligro de posibles choques eléctricos.
• Enchufe a un receptáculo conectado a tierra con el tubo del respiradero indicando hacia abajo.
• El tubo de desahogo debe permanecer sin obstrucción para una operación apropiada de la bomba.
• Asegure el cable de corriente a la tubería con amarres o cinta adhesiva.
IMPORTANTE: No corte el enchufe del cable. Si se corta el enchufe o se acorta el cable, la garantiá será
nula.
IMPORTANTE: Si el cable de alimentación está dañado, se debe reemplazar la unidad en su totalidad.

MANTENIMIENTO
Prueba de operación
14
Prueba de operación
1. Llene la unidad de agua a través de la toma.
2. Compruebe que la bomba arranca cuando el agua alcanza 17.8 cm – 25.4 cm (7 pulgadas – 10 pul-
gadas).
3. Compruebe que la bomba se detiene cuando el agua alcanza 5.1 cm – 12.7 cm (2 pulgadas – 5 pul-
gadas).
MANTENIMIENTO
Consulte “Piezas de repuesto” en la página 16 los nombres y la ubicación relativa de todos los compo-
nentes para ayudarlo mientras sigue estas instrucciones. Consulte las ilustraciones de la hoja de ins-
trucciones, para montar y desmontar correctamente e su bomba Little Giant.
Limpie la rejilla del cuenca
1. Saque los cuatro (4) tornillos de la placa de la rejilla, la placa plástica de la cubierta, anillo de cierre,
y la rejilla.
2. Limpie la rejilla de entrada con un detergente suave y agua.
3. Examine el anillo anular. Si está deformado, reemplácelo con uno nuevo.
Limpie el cuenca
1. Quite tornillos de la cubierta.
2. Saque la arandela aislante y afloje los cables para
que tengan holgura.
3. Saque la cubierta.
4. Saque la bomba.
5. Limpie el cuenca con un detergente suave y agua.
6. Vuelva a armar en orden inverso.
• Asegúrese de que los agujeros de montaje de la
placa de alineación de la bomba se alinean con
un saliente de ubicación dentro del cuenca.
• Asegúrese de que el anillo de sellado de la tapa
está instalado correctamente para formar un sel-
lado adecuado.
• Apriete los tornillos con una torsión de 21 a 23 cm-Kg.
Limpie la bomba
1. Saque la bomba.
2. Quite la rejilla instalada a presión.
3. Saque los seis tornillos de la base.
Riesgo de lesiones corporales, descargas eléctricas o daños al
equipo.
• Antes de hacer cualquier mantenimiento, cierre la válvula de entrada y desconecte el cable de alimentación de
corriente del toma-corriente.
• La bomba puede calentarse durante la operación. Deje que la bomba se enfríe antes de darle mantenimiento.
Los agujeros de
montaje se alinean
con un saliente
de ubicación
dentro del depósito.
Alineación de placas

MANTENIMIENTO
Solución de problemas
15
4. Saque la base plástica de la bomba para limpiar alrededor del impulsor y dentro de la base.
IMPORTANTE: No saque el impulsor.
5. Limpie las piezas con un detergente suave y agua.
6. Instale de nuevo la base.
• Asegúrese que el anillo de sellado esté apropiadamente asentado en la ranura.
• Apriete los tornillos con una torsión de 12 a 17 cm-Kg.
7. Instale de nuevo la rejilla et la bomba.
Solución de problemas
Problema Causas probables Acción correctiva
La bomba no
se apaga
Interruptor defectuoso
Sustituya el interruptor tras confirmar que está defectuoso.
Un interruptor operativo debe tener una resistencia- infinita
cuando está abierto y cero cuando está cerrado, utilice un
ohmímetro.
La bomba está llena de
burbujas de aire
Desconecte la electricidad durante un minuto, aproximada-
mente. Luego, vuélvala a conectar. Repita varias veces, para
purgar el aire de la bomba. Si el sistema tiene un válvula de
retención, perfore un orificio de 3/16 pulgadas (4.76 mm) en
la tubería de descarga, aproximadamente 2 pulgadas (50
mm) por encima de las conexiones de descarga.
El caudal que entra es
igual a la capacidad de la
bomba
Se requiere una bomba mayor.
Conexiones flojas en los
cables del regulador de
nivel
Inspeccione los cables del regulador.
La bomba
funciona, pero
no descarga
líquido
Válvula de retención
montada al revés
Inspeccione la flecha indicadora del flujo en el cuerpo de la
válvula de retención, para cerciorase de que se encuentre
instalada correctamente.
Válvula de retención ato-
rada u ocluída Quite la válvula de retención, y verifique que funcione debi- damente.
Altura de impulsión exce-
siva para la bomba Estudie la tabla de capacidad.
Toma de la rueda móvil
conectada Saque la bomba y límpiela.
La bomba está llena de
burbujas de aire Desconecte la electricidad durante un minuto, aproximada- mente. Luego, vuélvala a conectar. Repita varias veces, para
purgar el aire de la bomba. Si el sistema tiene un válvula de
retención, perfore un orificio de 3/16 pulgadas (4.76 mm) en
la tubería de descarga, aproximadamente 2 pulgadas (50
mm) por encima de las conexiones de descarga.
La bomba no
impele a su
capacidad
normal
Altura de impulsión exce-
siva para la bomba Verifique el rendimiento normal de la bomba.
Voltaje demasiado bajo,
velocidad demasiado baja
Verifique que el suministro de electricidad sea adecuado,
para cerciorarse de que corresponde al voltaje indicado en la
placa del fabricante.
La rueda móvil en el tubo
de descarga está ocluída Saque la bomba y límpiela. Inspeccione el tubo, en busca de capas de óxido o corrosión.
Desgaste de la rueda
móvil, debido a abrasivos Cambie la rueda móvil gastada.

MANTENIMIENTO
Piezas de repuesto
Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010
800.701.7894 | littlegiant.com
Para la ayuda técnica, por favor póngase en contacto:
Form 998718 Rev. 003 01/23 Copyright © 2023, Franklin Electric, Co., Inc. Todos los derechos están reservados.
Piezas de repuesto
*IMPORTANTE: Cuando sustituya el interruptor flotante suministrado con el 599261, retire 1¼in
(3.2cm) del extremo y mueva la arandela de goma 1½in (3.81cm) del extremo cortado.
1
2
3
4
5
6
7
8
9
10
11
12
Articulo Descripción Número de orden
1 La cubierta del cuenca 113130
2 Tornillos, ¼ pulgada-20 x ⅝ pulgada (cantidad: 14) 901709
3 Cuenca 113129
4 Tubo de descarga 109310
5 Bomba 509806
6 Arandela aislante de 2 agujeros 925011
7 Anillo anular; Buna-N, 2-339 924066
8 Placa de la rejilla 113132
9 Anillo de cierre 924065
10 Tubo de acoplamiento 945006
11 Adaptador de descarga 109308
12* Interruptor de RVMS 599261

Les ensembles pour eaux usées WRS-9
MANUEL DU PROPRIÉTAIRE
Français
FR
Ces ensembles pour eaux usées sont conçue pour pomper les eaux
usées des bacs à linge sale, des machines à laver, des éviers ou des
déshumidificateurs. Ils ne sont pas conçue pour pomper des eaux
d’égout, des liquides autres que de l’eau ou des liquides comportant
des solides. Le système WRS-9 est capable de traiter des solides de ¾
pouce. La grille d'entrée a été retirée et utilise une pompe à effluents
de ¾ pouce pour le traitement des solides.
Le WRS-9 est conforme au Uniform Plumbing Code (UPC®) et à la
norme IAPMO PS 52.
La température du liquide ne doit pas dépasser 51.7 °C (125 °F). La pompe est conçue pour aller sous la
majorité des éviers; il est donc dans la plupart des cas inutile de l’encastrer dans le plancher. Consultez le
manuel de la pompe pour plus d'informations.
Ce produit est couvert par une garantie limitée pour une période de 3 ans à compter de la date d’achat ori-
ginale par le consommateur. Pour obtenir des informations complètes sur la garantie, consultez
www.LittleGiant.com.
Spécifications
Modèle Volts CH Hertz Ampères Watts
WRS-9 115 4/10 60 7,5 800
Litres (Gallons) par minute en hauteur Arrêt
(m / pi)
1,5 m (5 pi) 3,0 m (10 pi) 4,6 m (15 pi) 6,1 m (20 pi)
265,0 (70) 246,1 (65) 208,2 (55) 189,3 (50) 12,2 (40)

CONSIGNES DE SÉCURITÉ
Spécifications
18
CONSIGNES DE SÉCURITÉ
Cet équipement doit être installé et entretenu par des techniciens qualifiés capables de choisir et
d’utiliser les outils, les équipements et les procédures appropriés. Le non-respect des codes électriques
et codes de plomberie local et national et des recommandations de Little Giant pourrait mener à une
électrocution ou un incendie, une mauvaise performance ou une défaillance de l’équipement.
Lisez et suivez attentivement les instructions pour éviter toute blessure ou tout dommage matériel. Ne
démontez pas et ne réparez pas l’appareil si ces opérations ne sont pas décrites dans le présent
manuel.
Le non-respect des procédures d’installation ou d’utilisation et de tous les codes en vigueur peut
entraîner les risques suivants:
Risque de mort, de blessure corporelle ou de dommage matériel en
raison d’une explosion, d’un incendie ou d’une électrocution.
• Ne pas utiliser pour pomper des liquides inflammables ou explosifs comme l’essence, le mazout, le kérosène, etc.
• Ne pas utiliser dans une atmosphère explosive ou un emplacement dangereux selon le Code national de l’électri-
cité, ANSI/NFPA70.
• Ne pas manipuler une pompe ou un moteur de pompe avec les mains mouillées ou debout sur une surface
humide ou mouillée, ou dans de l’eau.
• Lorsqu’une pompe est en mode de fonctionnement, ne pas toucher le moteur, les tuyaux ou l’eau tant que l’unité
n’a pas été débranchée ou déconnectée électriquement.
• Si le dispositif de coupure du circuit d’alimentation se situe hors site, le verrouiller en position ouverte et le consi-
gner afin d’empêcher toute mise sous tension inopinée.
• Si le panneau du disjoncteur n’est pas accessible, contacter la compagnie d’électricité afin que le courant soit
coupé.
Risque de blessure grave ou de mort par électrocution.
• Pour réduire le risque de choc électrique, débranchez l’alimentation avant de travailler sur le système ou autour
de celui-ci. Plusieurs interrupteurs d’isolement peuvent être nécessaires pour décharger l’équipement avant de
procéder à son entretien.
• Raccorder le système de pompe en respectant la tension indiquée.
• Assurer de brancher la pompe à un circuit protégé par un disjoncteur de défaut à la terre (GFCI) si requis par le
code.
• La pompe est munie d’un conducteur pour la mise à la terre. Pour réduire les risques de décharges électriques, la
mise à la terre de la pompe doit être faite adéquatement.
• Afin de prévenir tout risque lors de l’installation ou de l’entretien, installez un dispositif de découplage bipolaire à
proximité de l’installation de la pompe.
• Vérifiez les codes locaux d'électricité et de bâtiment avant l'installation. L'installation doit être conforme à la
réglementation ainsi qu'au NEC (Code américain de l’électricité) le plus récent et l’OSHA (loi sur la santé et la
sécurité au travail des États-Unis).
• Ne pas soulever la pompe à l’aide des fils conducteurs.
• Ne pas utiliser de rallonge.
• La pompe doit être utilisée uniquement avec des liquides compatibles avec les matériaux de ses composants. Si
la pompe est utilisée avec des liquides incompatibles avec les composants de la pompe, le liquide peut provo-
quer une défaillance du système d'isolation électrique entraînant un choc électrique.

CONSIGNES DE SÉCURITÉ
Spécifications
19
Risque de blessure, de choc électrique ou de dégâts matériels.
• Cet équipement ne doit pas être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles
ou cognitives réduites, ou par des personnes n’ayant pas l’expérience ou l’expertise appropriée, sauf si ces per-
sonnes sont supervisées ou ont reçu des instructions à cet effet. Les enfants ne doivent pas utiliser l’équipement
ni jouer avec l’appareil ou dans sa proximité immédiate.
• L’équipement peut démarrer automatiquement. Effectuer les procédures de verrouillage/étiquetage avant
d'entretenir l'équipement.
• Une pompe inopérante ou défectueuse pourrait entraîner une inondation, des blessures corporelles ou des dom-
mages matériels.
• L’utilisation de cet équipement nécessite les instructions d’installation et d’utilisation détaillées fournies dans le
présent manuel à utiliser avec ce produit. Lisez le manuel intégralement avant de procéder à l’installation et à
l’utilisation du produit. L’utilisateur final doit recevoir et conserver le manuel pour consultation ultérieure.
• Garder les étiquettes de sécurité propres et en bon état.
• Garder la zone de travail propre, bien éclairée et dégagée.
• Porter des lunettes de sécurité lors de l’installation ou de l’entretien de la pompe.
Risque de dommages à la pompe ou d’autres équipements.
• Soutenir la pompe et la tuyauterie au cours de l’assemblage et après installation. Un manquement pourrait entraî-
ner la rupture des tuyaux, la défaillance de la pompe, la défaillance des paliers du moteur, etc.
• Inspecter périodiquement la pompe et les composants du système. Vérifier régulièrement que les tuyaux flexibles
ne montrent pas de signe de faiblesse ou d’usure et que les branchements sont tous fiables.
• Prévoir et effectuer un entretien régulier, conformément aux exigences énoncées à la section sur l’entretien.

INSTALLATION
Installation typique
20
INSTALLATION
Installation typique
Emplacement de la pompe
• La unité devrait être placée de manière à ce que l’entrée soit alimentée par gravité. La pompe ne
peut aspirer l’eau se trouvant à un niveau inférieur.
• La surface doit être plane.
• Tenir le réservoir loin de tout objet qui pourrait le perforer.
• Placez la pompe pour que la position de l’entrée et de la sortie, des tuyaux d’aération et des fils élec-
triques soit convenable.
Tuyauterie d'entrée
1. Relier l’entrée au raccord du couvercle du réservoir à l’aide d’un tuyau fileté de 1½ po.
• Ne réduisez pas les dimensions.
2. Utiliser un clapet en P et un raccord (union) à proximité du réservoir.
3. Ne serrer les raccords de plastique qu’à la main.
4. Utiliser une pâte à joints pour tuyaux.
REMARQUE : Un adaptateur de tube de 1½ po. MNPT x 2 po. par glissement est fourni si un entrée de 2
pouces est requis.
Tuyauterie de décharge
1. Relier la sortie au raccord du couvercle du réservoir à l’aide d’un tuyau fileté de 2 po.
2. Utiliser un raccord et un clapet de non-retour à une distance ne dépassant pas 8 cm du couvercle du
réservoir.
3. S’assurer que le clapet est posé dans le bon sens.
• S’il est installé à l’envers, l’eau ne pourra pas sortir de la pompe.
10.63 DIA
14.50 DIA
14.75
Marche: 7 po - 10 po
Arrêt: 2 po - 5 po
15.68
Bassin
Cordon d’alimentation avec prise mixte
*Un évent de 2 po est requis pour ce couvert
de bassin. Si votre évent est de 1½ po utiliser
un adaptateur de 1½ po
Au cas d’un event de 1½ po, un
adaptateur à glissement de
1½ po x 2 po MNPT est forni
Un adaptateur à
glissement de 2 po MNPT
x 1½ po FNPT est forni.
Un adaptateur à glissement de
2 po x 1½ po MNPT est fourni
Admission du bassin
de 1½ po FNPT
Refoulement de basse
de 2 po FNPT
Couvercle du bassin
Tuyau de refoulement *Raccord
*Prise
Couvercle avec
joints toriques
Pompe
*Articles no compris avec la trousse de WRS-9 Bassin
*Clapet
anti-retour
*Tuyau de
refoulement
*Raccord
*Articles no compris
