SET PASSAMANO KH 4238
Uso conforme
Il passamano funge da supporto e da guida per
salire le scale.
Il montaggio in edifici adibiti ad uso commerciale
o pubblico non è da considerarsi conforme alla
norma.
Dati tecnici
Lunghezza: ca. 155 cm
(con tappi montati sulle estremità)
Diametro: ca. 4,2 cm
Peso: ca. 2 kg
Volume di fornitura
1 x passamano
2 x tappi per le estremità (premontati)
2 x staffe di fissaggio a parete
2 x tasselli S12
2 x viti prigioniere M8 x 70
4 x viti a testa svasata M5 x 8
Materiale di montaggio
necessario
Trapano
Punta da 10 mm
Giravite a croce
Chiave a brugola SW4
Montaggio
Rimuovere i singoli componenti dalla confezione e
verificare la completezza della dotazione standard
e la presenza di eventuali danni.
Avvertenza: In conformità alla norma
DIN 18065 un passamano deve essere alto alme-
no 90 cm. La misurazione deve essere effettuata
dallo spigolo anteriore del gradino.
1. Misurare dallo spigolo anteriore del gradino
l’altezza minima del passamano e segnare i punti
in corrispondenza dei quali praticare i due fori.

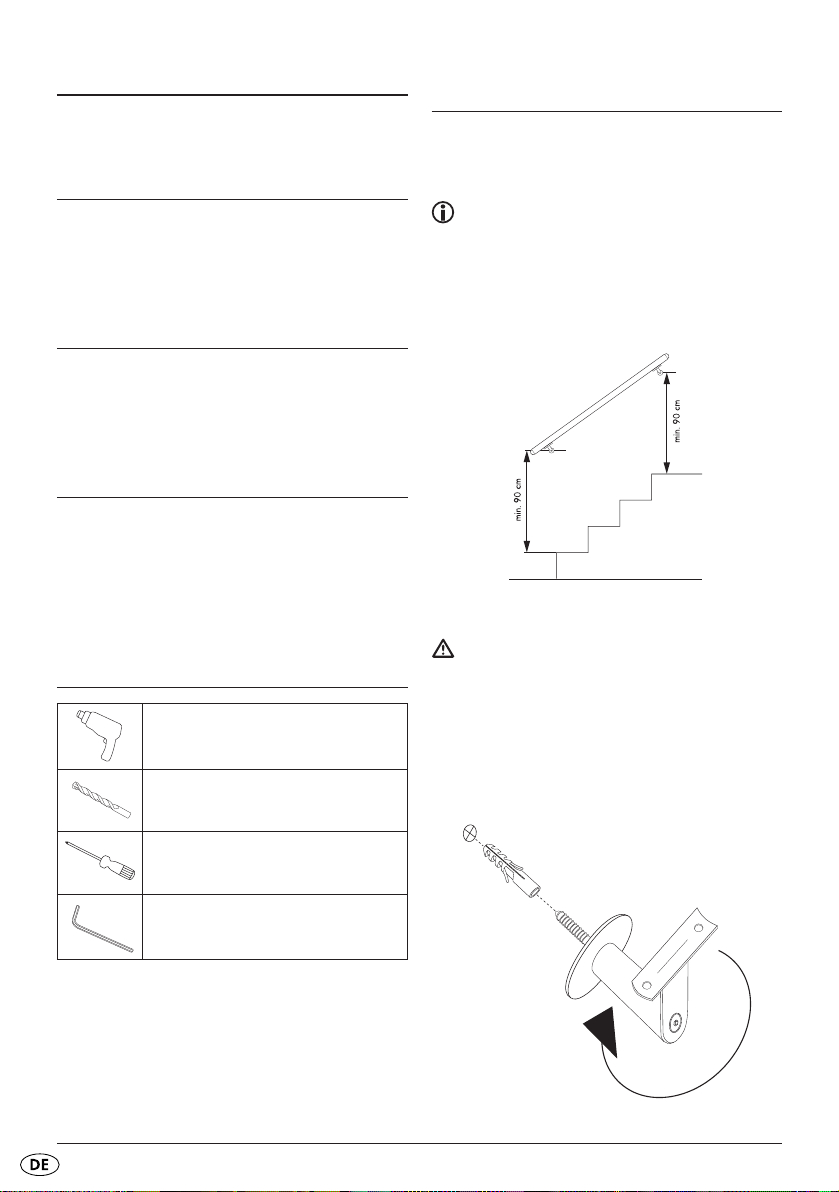

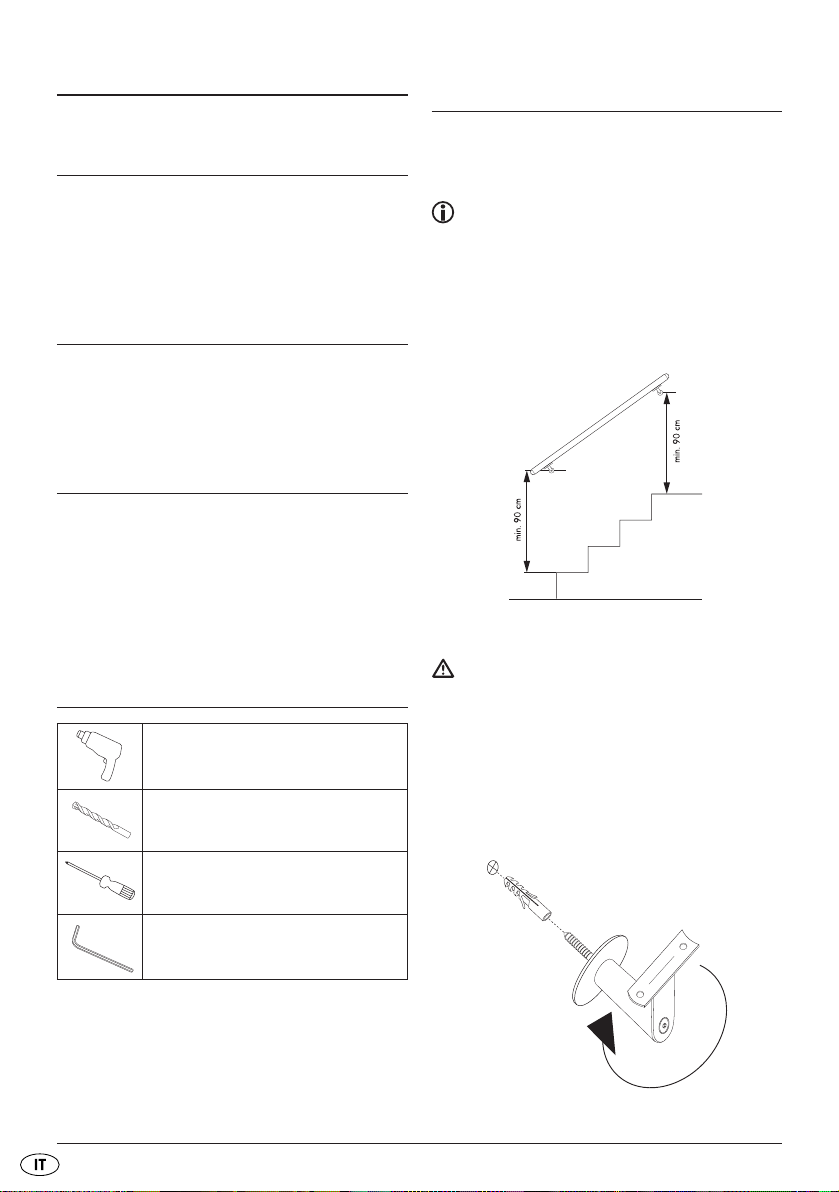

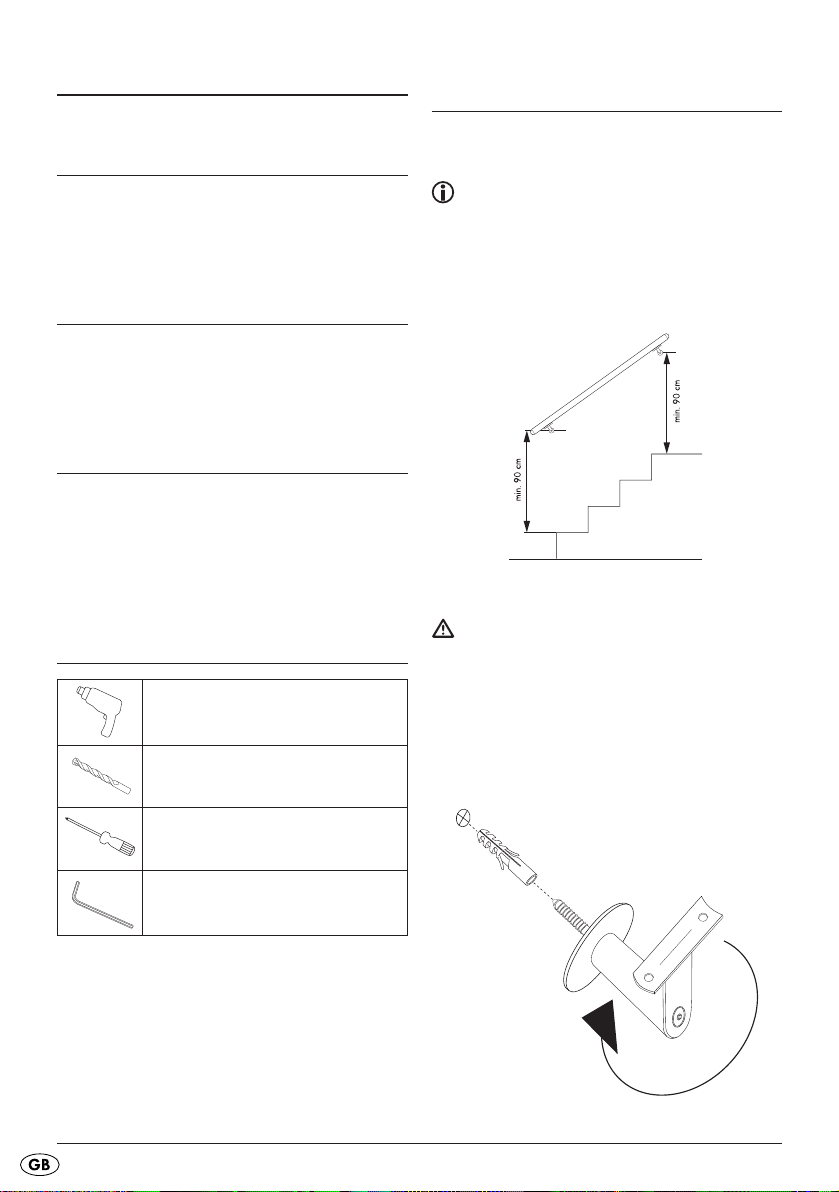

Fig. Altezza minima passamano
Attenzione: i tasselli acclusi sono indicati
solo per il fissaggio a una parete in cemento o
pietra. Prima del montaggio è assolutamente
necessario controllare il tipo di parete per accer-
tarsi dell’idoneità dei tasselli. In caso di dubbi
consultare uno specialista.
2. Eseguire i fori con una punta da 10 mm e
inserire i tasselli.
3. Avvitare le staffe di fissaggio alla parete.

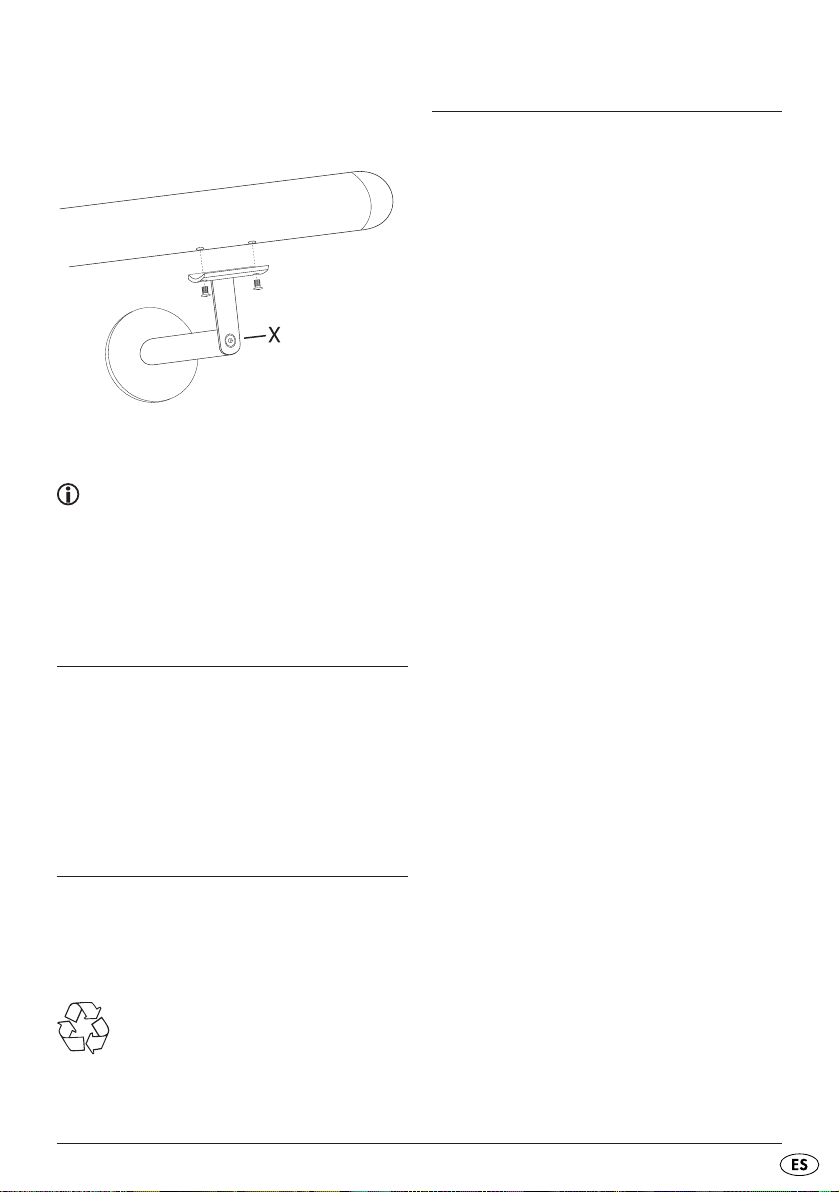

Fig. Montaggio staffe di fissaggio a parete
