Loevschall 14-320D-IP44 User manual

Loevschall A/S, Nikkelvej 11, DK-8940 Randers SV. http://www.loevschall.dk
IM-0050 Rev3
[EN]
Instruction for the use of the LED driver
Model: 14-320D –IP44
Art. No.: 3470201232
Please read the instructions thoroughly before installing.
Applications
The electronic LED converter 14-320D –IP44 is exclusively designed to power
LED lamps used indoor. The driver will switch off in the case of short circuit,
open circuit and/or overheating (operating temperature range –20 °C to +45
°C). The driver will automatically reset and restart after an error correction.
The driver should always be connected to LED light(s) between 4.5-14W.
Important information for the installation
The driver conforms to the directive 2014/30/EU for the electromagnetic
compatibility and the low voltage directive 2014/35/EU.
•Power must be disconnected from mains voltage when
connecting or disconnecting the spots.
•The driver should be installed by a qualified electrician.

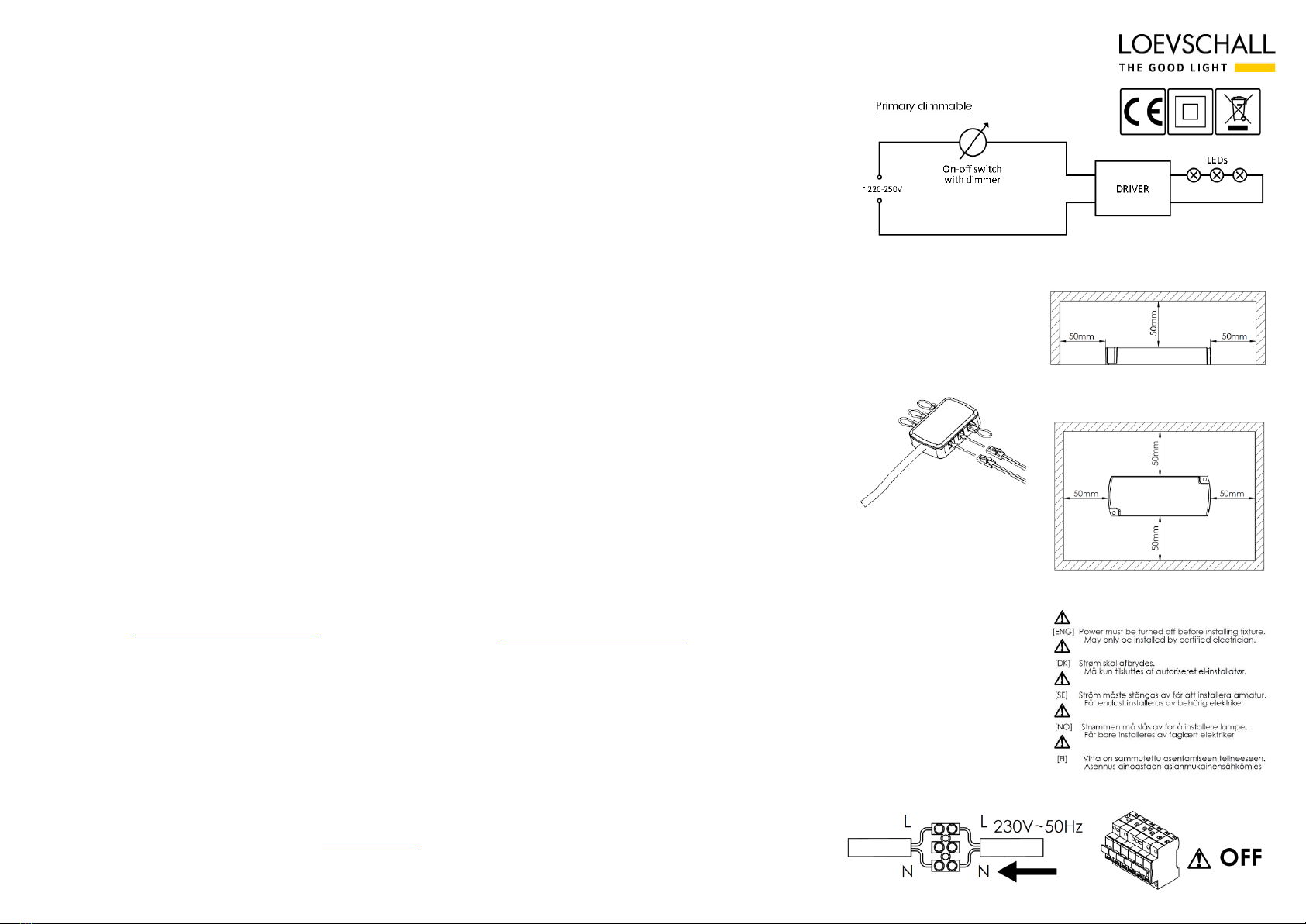

•Always connect the LED lamps to the LED driver with correct
polarity according to the schematic drawing.
•Loevschall recommends that the maximum length of the cable to
the LED lamps do not exceed 2m in order to meet the EMC
standard.
•The maximum wattage of the lights being connected should not
exceed a total of 14W. The minimum wattage of the lights being
connected should exceed 4.5W. For LED spot this means a
minimum of 2 spots must be connected.
•If the driver is used for other purposes than originally intended
or is connected incorrectly no liability for possible damages can
be claimed towards Loevschall A/S.
Please notice
The Dimmable Driver can be used with most common dimmer switches. There
are however some dimmers that also require an "Active load" to ensure
optimal performance of the lighting. See which dimmers require this “Active
load box” at http://www.loevschall.dk/DimmableDriver.html
The "Active load" can be ordered through your local certified electrician or your
local kitchen supplier. Loevschall article number: 050010.
Specifications:
Minimum load: 4,5W
Maximum load: 14W
Input voltage: 220V-250V~ 50Hz-60Hz
Output current: Max 320mA
Rated power: 14W
Protection degree: IP44
Ambient temperature ta: Max. 45 °C
Case temperature tc: Max. 80 °C
Primary cable: H03VVH2-F 2x0,75mm2
Secondary cable: H03VVH2-F 2x0,75mm2
[DK]
Instruktion til anvendelse af LED driver
Model: 14-320D –IP44
Art. No.: 3470201232
Læs venligst denne instruktion før driveren installeres.
Anvendelse
LED driver 14-320D –IP44 er udelukkende designet til LED-lamper, der
anvendes indendørs. Driveren vil slukke i tilfælde af kortslutning på sekundær
siden og/eller overophedning (tilladt driftstemperatur fra -20 °C til +45 °C).
Driveren vil automatisk nulstille og genstarte efter en fejl er udbedret.
Driveren skal altid være tilsluttet LED lamper med en wattage mellem 4.5-
14W.
Vigtig information vedr. installation
Driveren er i overensstemmelse med direktivet 2014/30/EU for
elektromagnetisk kompatibilitet og lavspændingsdirektivet 2014/35/EU.
•Strømmen skal være afbrudt inden tilslutning og
frakobling af spots.
•Driveren bør installeres af autoriseret El-installatør.
•Tilslut LED lamperne til den elektroniske driver med korrekt
polaritet i henhold til den skematiske tegning.
•Loevschall anbefaler at kablet til LED-lamper ikke er længere
end 2m iht. EMC standard.
•Den maksimale wattage for alle tilsluttede lamper må ikke
overstige 14W totalt. Den minimale wattage for alle tilsluttede
lamper bør overstige 4.5W. For LED spot betyder det, at mindst
2 spots bør tilsluttes.
•Hvis driveren anvendes til andre formål end oprindeligt beregnet
eller er forkert tilsluttet, fraskiver Loevschall A/S sig ethvert
ansvar for eventuelle skader.
Bemærk venligst
Den dæmpbar driver kan bruges med de fleste almindelige lysdæmpere. Nogle
dæmpere kræver dog en "active load" for at virke optimalt. Se hvilke på
http://www.loevschall.dk/DimmableDriver.html
”Active load" kan købes hos din lokale el-installatør eller køkkenbutik.
Loevschall varenummer: 050010.
Specifikationer:
Minimum belastning: 4,5W
Maximum belastning: 14W
Indgangsspænding: 220V-250V~ 50Hz-60Hz
Udgangsstrøm: Max 320mA
Mærkeeffekt: 14W
Beskyttelsesklasse: IP44
Omgivelsestemperatur ta: Max. 45 °C
Case temparature tc: Max. 80 °C
Primary cable: H03VVH2-F 2x0,75mm2
Secondary cable: H03VVH2-F 2x0,75mm2
[S]
Instruktion för användande av LED driver
Model: 14-320D –IP44
Art. No.: 3470201232
Läs instruktionerna noga innan installation.
Tillämpning
Den elektroniska LED konverter 14-320D - IP44 är endast avsedd för att driva
LED-lampor som används inomhus. Drivern stängs vid kortslutning, öppen
krets och/eller överhettning (driftstemperaturområde -20 ° C till 45 ° C).
Drivern återställs automatiskt och starta efter att felet är korrigerat.
Drivern ska alltid anslutas till LED-spot(s) mellan 4.5-14W.
Viktig information för installation
Drivern är förenlig med direktivet 2014/30/EU om EMC och LVD, direktiv
2014/35/EU.
•Ström måste kopplas bort från nätspänningen när du
ansluter eller kopplar ifrån LED lampor
•Drivern bör installeras av en kvalificerad person
•Anslut alltid LED-lampor till LED driver med rätt polaritet enligt
schematisk ritning.
•Loevschall rekommenderar att den maximala längden av kabeln
till LED-lampor inte överstiga 2m för att möta EMC-standarden.
•Den maximala effekten av lamporna som är anslutna bör inte
överstiga totalt 14W.
•Det minimala wattantal av lamporna som är anslutna ska
överstiga 4.5W. För LED spot innebär det minst 2 lampor måste
anslutas.
•Om Drivern används för andra ändamål än den är avsedd för
eller är felaktigt ansluten, ansvarar inte Loevschall A/S för
eventuella skador.
Notera
Den Dimbara Drivern kan användas med de flesta vanliga dimmers. Det finns
dock vissa dimmers som också kräver en "active load" för att säkerställa
optimal prestanda av belysningen. Se vilka dimrar som kräver detta på
http://www.loevschall.dk/DimmableDriver.html
Den "active load" kan beställas via din lokala certifierade elektriker. Loevschall
artikelnummer: 050010.
Specifikationer:
Minsta belastning: 4,5W
Maxlast: 14W
Inspänning: 220V-250V ~ 50Hz-60Hz
Utgångsström: Max 320mA
Märkeffekt: 14W
Skyddsklass: IP44
Omgivningstemperatur ta: Max. 45 ° C
Case Temperatur tc: Max. 80 ° C
Primär kabel: H03VVH2-F 2x0,75mm2
Sekundärkabel: H03VVH2-F 2x0,75mm2

Loevschall A/S, Nikkelvej 11, DK-8940 Randers SV. http://www.loevschall.dk
IM-0050 Rev3
[N]
Instruksjon for bruk av LED trafo
Model: 14-320D –IP44
Art.No. 3470201232
Les instruksjonene nøye før installasjon.
Bruken
Den elektroniske LED konverter 14-320D - IP44 er bare tenkt til bruk sammen
med LED lamper som brukes innendørs.
Trafoen vil kutte ut ved kortslutning , åpen krets og/eller overoppheting.
(driftstemperaturområde -20 ° C til 45 ° C). Trafoen tilbakestilles automatisk
og starter etter at feilen er utbedret.
Trafoen skal alltid tilsluttes til LED-spot(s) mellom 4.5-14W.
Viktig informasjon for installasjon
Trafoen er tilpasset direktivet 2014/30/EU om EMC og LVD, direktiv
2014/35/EU.
•Strømmen må være frakoblet når du tilslutter eller kobler
ifra LED lysene.
•Trafoen bør installeres av en godkjent EL-intallatør
•Tilslutt alltid LED lysene til LED trafo med rett polaritet ihht.
skjematisk tegning.
•Loevschall anbefaler at den maksimale lengden på kabelen til
LED lysene ikke overstiger 2 meter for å imøtekomme EMC-
standarden.
•Den maksimale effekten av lampene som er tilsluttet bør ikke
overstige totalt 14W. Det minste wattantallet av lampene som er
tilsluttet skal overstige 4,5W. For LED spot innebærer dette at
minst 2 lamper må være tilkoblet.
•Om trafoen benyttes til andre formål enn beskrevet, eller er feil
tilkoblet, tar ikke Loevschall A/S ansvar for eventuelle skader.
NB
Den Dimbare trafoen kan brukes sammen med de fleste vanlige dimmere. Det
finnes noen dimmere som også krever en "active load" for å oppnå optimalt
lys.Se hvilke dimmere som krever dette på
http://www.loevschall.dk/DimmableDriver.html
Den "active load" kan bestilles via lokale sertifiserte elektriker. Loevschall
artikelnummer: 050010.
Spesifikasjoner:
Minste belastning: 4,5W
Maxbellast: 14W
Spenning: 220V-250V ~ 50Hz-60Hz
Utgangsstrøm: Max 320mA
Effekt: 14W
Ipklasse: IP44
Omgivningstemperatur ta: Max. 45 ° C
Case Temperatur tc: Max. 80 ° C
Primær kabel: H03VVH2-F 2x0,75mm2
Sekundærkabel: H03VVH2-F 2x0,75mm2
[F]
Instructions d'utilisation du driver LED
Modèle : 14-320D –IP44
Art.No. 3470201232
S'il vous plaît lire attentivement les instructions avant de l'installer.
Application
Le LED driver 14-320D –IP44 est exclusivement conçu pour alimenter des
lampes LED utilisées en intérieur. Le driver s'éteint en cas de court-circuit,
d'ouverture de circuit et/ou de surchauffe (gamme de température de
fonctionnement: –20 °C à +45 °C). Le driver se réinitialise automatiquement
et redémarre après la correction des erreurs. Le driver doit toujours être
connecté à LED entre 4.5-14W.
Informations importantes concernant l'installation
Le driver est en conformité avec la directive 2014/30/EU pour la EMC et la
directive basse tension 2014/35/EU.
•L'alimentation doit être débranché de l'alimentation
secteur avant de brancher ou de débrancher les taches.
•Le convertisseur électronique doit être installé par une personne
qualifiée.
•Raccordez toujours les lampes LED au driver LED en veillant à
respecter la polarité conformément au schéma.
•Loevschall ne recommande que le câble pour les lampes à LED
ne dépassant pas 2 m norme EMC.
•La puissance maximale de la lumière étant connectés ne doit pas
dépasser un total de 14W.La puissance minimale des lumières
étant connectés devrait dépasser 4.5W. Pour LED Spot cela
signifie un minimum de 2 doit être connecté.
•Loevschall A/S décline toute responsabilité en cas d'utilisation du
convertisseur LED électronique à d'autres fins que celles
initialement prévues ou de raccordement incorrect.
S'il vous plaît noter
Le conducteur dimmable peut être utilisé avec des gradateurs de lumière les
plus courantes. Certains drivers nécessite une "active load" afin de travailler
de manière optimale. Voir qui de
http://www.loevschall.dk/DimmableDriver.html
"Active load" peut être acheté à votre électricien local ou un magasin de
cuisine. Loevschall référence:050010.
Spécifications:
Charge minimale: 4,5W
Charge maximale : 14W
Tension d'entrée: 220V-250V~ 50Hz-60Hz
Courant de sortie: Max 320mA
Puissance nominale: 14W
Classe de protection: IP44
Température ambiante ta: Max. 45 °C
Température du boîtier tc: Max. 80 °C
Câble primaire: H03VVH2-F 2x0,75mm2
Câble secondaire: H03VVH2-F 2x0,75mm2
Connection Loops
Kortslutningslus
Kortslutnings-plugg
Boucles de connexion
All six of the ports on the connection box
should be filled; either with a spot light
connected or with the connection loops
supplied.
Alle seks porte på tilslutningsboksen skal
være udfyldt enten med en tilsluttet spot
eller en af de medfølgende
kortslutningslus.
Alla sex av portarna på kopplingsboxen
ska vara fyllda; antingen med en lampa
ansluten eller med en medföljande
kortslutningsplugg.
Alle seks portene på koblingsboksen skal
være tilkoblet enten med en tilsluttet
spot eller med en av de medfølgende
kortslutningspluggene.
Les six ports de la boîte de raccordement
doit être rempli; soit avec un spot
branché ou la connexion des boucles
fourni.
