Lopas Apogeu User manual

As ferramentas necessárias para montagem do produto não são fornecidas.
The necessary tools for assembly aren't supplied.
Las herramientas necesarias para armar los productos no son fornecidas.
Montagem
Mounting
Montaje
Sugestão da quantidade de pessoas necessárias para
montagem.
Tip of the number of people required for
product assembly.
Consejo de la cantidad de personas necesarias para
el armado de productos.
Termo de Garantia
DISPOSIÇÕES E PRAZOS DE GARANTIA
A Móveis Lopas estipula que o produto especificado fica garantido pelo prazo de um (180) dias, à partir da data
de emissão da nota fiscal, sendo os noventa (90) primeiros dias relativos à garantia legal prevista nos termos
do artigo 26, II do CDC e os demais noventa(90) dias, relativos a garantia contratual contra defeitos de fabricação.
Quaisquer garantias adicionais fornecidas pelo lojista são de responsabilidade exclusiva destes, sendo portanto
os únicos responsáveis em caso de defeito do produto após a garantia legal.
A Móveis Lopas não possuiu pontos de assistência técnica.
Constatado o eventual defeito de fabricação, o consumidor deverá entrar em contato com a loja onde adquiriu
o produto.
No prazo de garantia, as partes eventualmente defeituosas serão substituídas gratuitamente, por outra da mesma
linha e modelo, assim como a mão-de-obra aplicada.
O projeto, instalação e a montagem na residência do consumidor não são de responsabilidade da Móveis Lopas.
A montagem deve seguir corretamente as instruções que se encontram dentro da embalagem de cada módulo.
Esta garantia é válida em todo o território brasileiro.
EXCLUSÃO DA GARANTIA
O presente termo exclui de sua garantia:
·d anos causados em conseqüência de acidentes, mau uso, manuseio ou deslocamento incorreto dos produtos;
·d anos causados por montagem inadequada;
·d anos em decorrência de agentes externos (inundações, incêndios, etc);
·d anos causados pela utilização de produtos de limpeza não recomendados por este manual;
·d espesas de transporte, frete ou seguro;
·d efeitos oriundos da utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva ou
em locais de altas/baixas temperaturas, poeira ou acidez.
CUIDE BEM DO SEU MÓVEL
Dicas de limpeza e conservação:
- Para limpar corretamente seu produto, use sempre um pano liso e levemente umedecido com água;
- Não se esqueça de enxugar o seu móvel! Ele não deve permanecer úmido, pois a água pode prejudicar o
acabamento ou causar mofo na madeira;
- Não se recomenda o uso de produtos à base de amoníaco.
-Não utilize esponja de aço ou qualquer material que possa arranhar a superfície do produto durante a limpeza.
- Não utilize plásticos ou papéis coloridos para forrar seu móvel.
- Evite arrastar objetos em cima do móvel. Eles podem riscar e prejudicar o acabamento de seu móvel.
- O material dos seus móveis tem um tratamento contra fungos e cupins, mesmo assim, em ambientes infestados
recomenda-se a dedetização antes de instalar a s ; eu móvel
- Tente evitar a exposição direta ao sol. Sugere-se utilização de cortinas para proteger seu móvel;
Cleaning and caring instructions:
- Wipe the wood furniture down with a moist cloth to properly clean the furniture.
- Do not forget to dry your furniture out. Humidity can damage the finish or create mould.
- Chemical products are not recommended;
- Never clean the furniture with scouring powders, steel scrubber pads or any other product which can scratch its
- Furniture surfaces should not be covered with colored plastic or paper sheets.
- Avoid dragging objects on top of the furniture. They might scratch the finishing.
- Wood furniture are made of mould and termites resistant materials, however, it is recommended to use termiticides
in infested places before installing the furniture.
- Avoid furniture exposure to direct Sun light. Drapers suggested.
TAKING GOOD CARE OF YOUR FURNITURE
Indicaciones de limpieza y conservación
- Para limpiar correctamente su muebles de madera, siempre use un paño húmedo.
- No se olvide de secar su muebles! No debe permanecer húmedo, pues el agua puede perjudicar el acabado o
causar moho en la madera.
- No es recomendable utilizar productos con amoniaco.
- No utilizar esponjas de acero o cualquier material que dañe la superficie de los muebles.
- No utilizar plásticos o papeles coloridos para forrar los muebles.
- Evite arrastrar objetos encima de los muebles. Ellos pueden riscar o dañar el acabado de su mueble.
- El material de los muebles tiene un tratamiento contra los hongos y las polillas, aun así, en ambientes infectados,
se recomienda desinfectar antes de instalar su mueble.
- Evite la exposición directa al sol. Se sugiere la utilización de cortinas para proteger sus muebles.
CUIDE BIEN DE SU MUEBLE

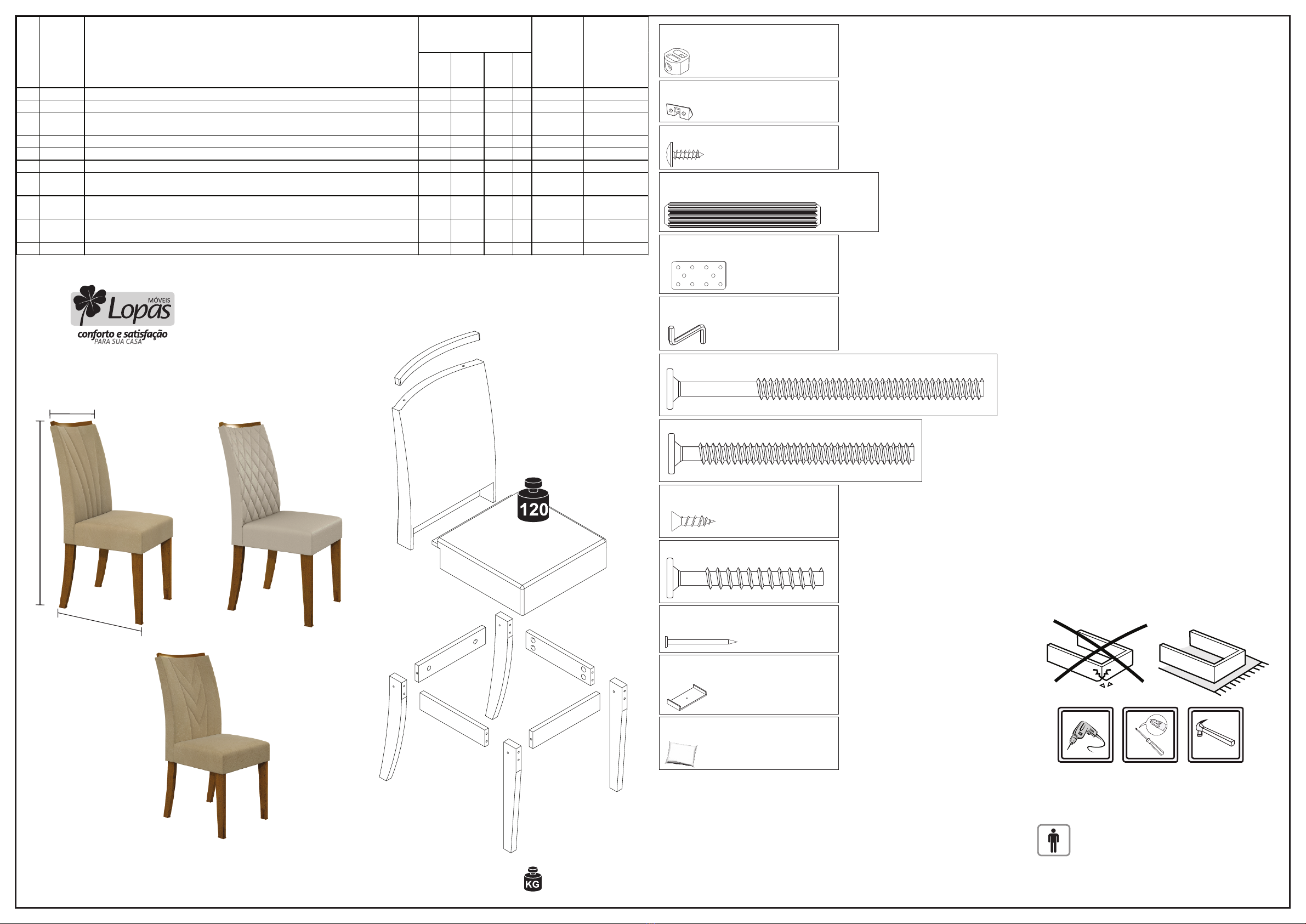

Instruções de Montagem Cadeira Apogeu/Camini/Atacama
Assembly Instructions Apogeu/Camini Chair/ Atacama
Instrucciones de Armado Silla Apogeu/Camini/Atacama
Peso máximo suportado
Maximum weight supported
Peso máximo soportado
965MM
33178 - A3 - 03/10/2018 - DDP LOPAS 2018
Camini
Apogeu
440MM
630MM
A - 24
CÓD. 1963
ANEL DE FIXAÇÃO
FIXATION RING
ANILLO DE FIJACIÓN
18X16X11MM
CANTONEIRA PLÁSTICA
PLASTIC CORNER PLATE
ESQUINERO PLÁSTICO
B - 08
CÓD. 1970
CÓD. 29687
PARAFUSO 3,5X12MM FLANGEADO
3,5X12MM WASHER HEAD SCREW
TORNILLO 3,5X12MM FLANGEADO
C - 32
D - 04
CÓD. 1980
CAVILHA MADEIRA 8X50MM
TARUGO DE MADERA 8X50MM
8X50MM WOODEN DOWEL
E - 04
CÓD. 1983 50X80MM
CHAPA UNIÃO C/10 FUROS
UNION BLADE WITH 10 HOLES
PLACA DE UNIÓN CON 10 ORIFICIOS
CHAVE ZETA
ALLEN WRENCH
LLAVE CETA
F - 01
CÓD. 15270
460X28X4MM
PARAFUSO 1/4X100MM
1/4X100MM SCREW
TORNILLO 1/4X100MM
G - 16
CÓD. 27043
PARAFUSO 1/4X80MM
1/4X80MM SCREW
TORNILLO 1/4X80MM
H - 08
CÓD. 27045
PARAFUSO 3,5X14MM
3,5X14MM SCREW
TORNILLO 3,5X14MM
I - 40
CÓD. 2832
PARAFUSO 7X50MM
7X50MM SCREW
TORNILLO 7X50MM
J - 04
CÓD. 2856
PREGO 10X10
10X10 NAIL
CLAVO 10X10
K - 08
CÓD. 2259
23MM
SAPATA
PAD
ZAPATA
L - 08
35x25x7MM
CÓD. 21094 CARVALHO SOFT
CÓD.21098 ROVERE SOFT
CÓD. 2493 IMBUIA SOFT
M - 01
CÓD. 2120
COLA BRANCA
WHITE GLUE
COLA BLANCA
01
02
03 04
05
06 (7,8,9)
10
01
02 0304
Atacama
COMP
. LEN.
LON.
LARG.
WID.
ANC.
ESP.
DEP.
ESP.
mm
1 32318 PÉ FRONTAL/ FRONT FOOT/ PIÉ FRONTAL 450 60 25 mm MDF 2
2 32319 PÉ TRASEIRO/ BACK FOOT/ PIÉ TRASERO 450 60 25 mm MDF 2
3 32321
TRAVESSA FRONTAL-TRASEIRA/ FRONT AND BACK BATTEN/ TRAVIESA
FRONTAL Y TRASERA
325 70 18 mm MDF 2
4 32320 TRAVESSA LATERAL/ SIDE BATTEN/ TRAVIESA LATERAL 315 70 18 mm MDF 2
5 32350 ASSENTO/ CHAIR SEAT/ ASIENTO 460 405 120 mm _ 1
6 32351 ENCOSTO/ CHAIR BACK/ RESPALDO 560 420 140 mm _ 1
742704
ENCOSTO ESTOFADO ATACAMA/ ATACAMA UPHOLSTERED CHAIR BACK/
RESPALDO TAPIZADO ATACAMA
570 425 75 mm _ 1
832351
ENCOSTO ESTOFADO APOGEU/ APOGEU UPHOLSTERED CHAIR BACK/
RESPALDO TAPIZADO APOGEU
570 425 75 mm _ 1
932352
ENCOSTO ESTOFADO CAMINI/ CAMINI UPHOLSTERED CHAIR BACK/
RESPALDO TAPIZADO CAMINI
570 425 75 mm _ 1
10 32322 APLIQUE/ DETAIL / DETALLE 390 25 25 mm MDF 1
QUANTIDADE
QUANTITY
CANTIDAD
DIMENSION (mm)
DIMENSIÓN (mm)
MATERIAL
RAW
MATERIAL
MATERIA
PRIMA
N°
CÓDIGO
CODE
CODIGO
DESCRIÇÃO
DESCRIPTION
DESCRIPCIÓN
DIMENSÃO (mm)
Rod. Prefeito Adolfo Nicolato, Km 10 - Rodeiro/MG - CEP:36510-000
+ 55 32 3577-3300 www.grupolopas.com.br

A
08x
Encaixar o anel de fixação com a porca virada para o parafuso.
Put the fixation ring screwing the nut.
Encajar el anillo de fijación atornillando la tuerca.
A
02x
1 3
02x
F
H
04x
F
G
02 04
01
4 5
Encaixar o anel de fixação com a porca virada para o parafuso.
Put the fixation ring screwing the nut.
Encajar el anillo de fijación atornillando la tuerca.
04
02
01
03
03
02x
F
H
A
02x
Encaixar o anel de fixação com a porca virada para o parafuso.
Put the fixation ring screwing the nut.
Encajar el anillo de fijación atornillando la tuerca.
04
01
02
03
03
L
K
04x
6
02x
F
J
05
06
8Fixar a estrutura e os pés.
Screw the structure with feet.
Fijar la estructura con los piés.
A
B
04x
02
04
01
2
10
Importante: Passar cola nas cavilhas
It’s important to put glue in the wooden dowel
Importante: Pasar cola en los tarugos
7
05
06
10x
02x
I
E
UTILIZE 10 PARAFUSOS 3,5X14 PARA
FIXAR A CHAPA UNIÃO.
USE 10 3,5X14 SCREWS TO FIT
THE UNION BLADE.
UTILICE 10 TORNILLOS 3,5X14 PARA
FIJAR LA PLACA DE UNIÓN.
9
Importante: Passar cola nas cavilhas
It’s important to put glue in the wooden dowel
Importante: Pasar cola en los tarugos
10
06
05
A
02x
M
M
