LTS Torpedo 500 LED User manual

Montageanweisung / Installation Instruction
Torpedo 500 LED
Stromschienenstrahler / Track-Mounted Spotlights
IP20 
 Hinweisblatt 970478 und Montageanweisung 970133 für
Stromschienenadapter beachten.
Consider the notes 970478 and the installation instruction
970133 for contact track adapter.
970554
26/04/19
Blendklappe wie abgebildet
einsetzen.
Insert anti-glare flap
according to the picture.
Zum Ausbau von Schutzglas und
Reflektor die vier Federn (A) nach
außen drücken.
For removing the safety glass and
the reflector press the four springs
(A) outward.
Einstellen und arretieren des
Strahlers über die zwei Dreh-
knöpfe (B).
Adjust and fix the spotlight with
the two turning knobs (B).
Reflektor und Schutzglas wie
abgebildet einsetzen und mit den
vier Federn (A) arretieren.
Insert reflector and safety glass
according to the picture and fix it
with the four springs (A).

Hinweise / Instructions
LED Anbaustrahler / Surface-mounted Spotlights
Allgemeine Sicherheitshinweise: General safety instructions:
 LTS Anbaustrahler sind nur für den Innenbe-
reich zugelassen und dürfen nur für Beleuch-
tungszwecke verwendet werden. Beachten
Sie bei der Montage die jeweils gültigen
nationalen Unfallverhütungsvorschriften.
LTS surface-mounted spotlights are only useable
for indoor areas and the purpose of lighting.
When mounting consider the relevant national
accident prevention regulations.
 Die Inbetriebnahme von Leuchten mit be-
schädigten Anschlussleitungen ist verboten.
Sie müssen vom Hersteller, Service-
dienstleister oder von qualifiziertem Personal
ersetzt werden, um Gefahren zu vermeiden.
If the external flexible cable of this luminaire is
damaged, it shall be exclusively replaced by the
manufacturer or his service agent or a similar
qualified person in order to avoid a hazard.
 Angaben zu eingeschränkter Verwendung,
Montage usw. sind der entsprechenden Mon-
tageanweisung, dem Leuchtenaufdruck oder
den Leuchtenetiketten zu entnehmen.
Information to restricted use, installation etc. can
be taken from the corresponding installation
instruction, the imprint on the luminaire or the
labels.
 Leuchten sind nur für Deckenmontage
geeignet und müssen außerhalb des
Handbereichs montiert werden.
Für Stromschienenmontage beiliegende
Montageanweisung für Adapter beachten
Luminaires are only suitable for ceiling
mounting and have to be installed outside the
hand area.
For contact track mounting consider enclosed
installation instruction for adapter.
 Netzanschluss (Versorgungsspannung
siehe Etikettierung) muss bauseitig gemäß
der geforderten Schutzart und Schutzklasse
vorhanden sein. Netzanschluss darf nur
von Elektrofachkräften durchgeführt wer-
den. Örtliche Vorschriften beachten.
Mains connection (supply voltage see
labelling) must be provided on-site according the
required protection type and class. Mains
Connection must only be done by
electricans. Consider local regulations.
 Vor Durchführung von Arbeiten jeglicher
Art an der Leuchte, z. B. Reinigung, Schutz-
glaswechsel usw., Stromversorgung abschal-
ten und Leuchte abkühlen lassen.
Before doing any work on the luminaire,
e. g. cleaning, replacing of the safety glass, the
power supply must be switched off and the
luminaire have to be cooled down.
 Niemals direkt in den Lichtstrahl der
Leuchte blicken.
Do not look directly into the light beam of the
luminaire.
 Zerbrochene oder beschädigte
Schutzgläser sind zu ersetzen.
Broken or damaged safety
glasses have to be replaced.
970478
10/04/19

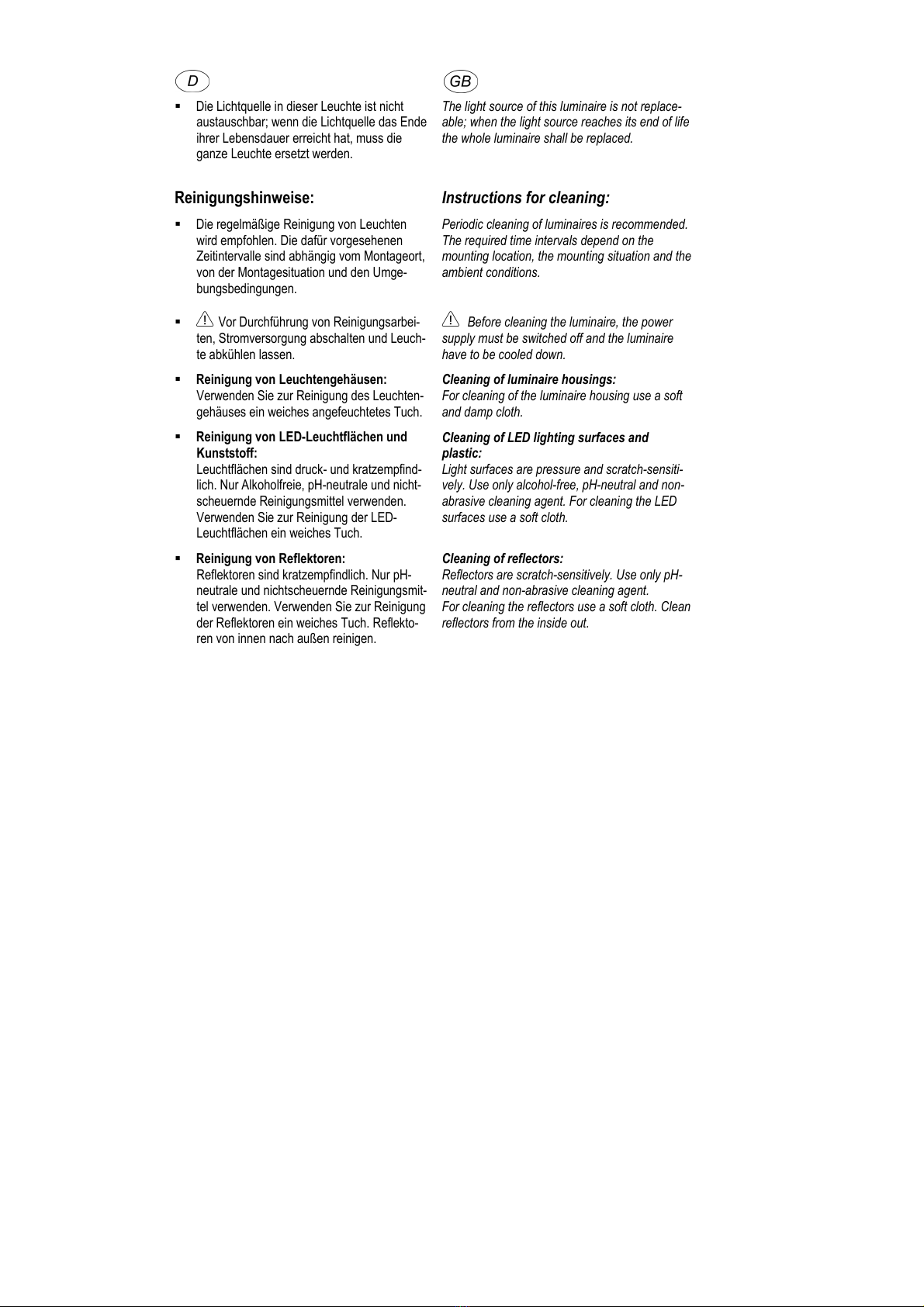

 Die Lichtquelle in dieser Leuchte ist nicht
austauschbar; wenn die Lichtquelle das Ende
ihrer Lebensdauer erreicht hat, muss die
ganze Leuchte ersetzt werden.
The light source of this luminaire is not replace-
able; when the light source reaches its end of life
the whole luminaire shall be replaced.
Reinigungshinweise: Instructions for cleaning:
 Die regelmäßige Reinigung von Leuchten
wird empfohlen. Die dafür vorgesehenen
Zeitintervalle sind abhängig vom Montageort,
von der Montagesituation und den Umge-
bungsbedingungen.
Periodic cleaning of luminaires is recommended.
The required time intervals depend on the
mounting location, the mounting situation and the
ambient conditions.
 Vor Durchführung von Reinigungsarbei-
ten, Stromversorgung abschalten und Leuch-
te abkühlen lassen.
Before cleaning the luminaire, the power
supply must be switched off and the luminaire
have to be cooled down.
 Reinigung von Leuchtengehäusen:
Verwenden Sie zur Reinigung des Leuchten-
gehäuses ein weiches angefeuchtetes Tuch.
Cleaning of luminaire housings:
For cleaning of the luminaire housing use a soft
and damp cloth.
 Reinigung von LED-Leuchtflächen und
Kunststoff:
Leuchtflächen sind druck- und kratzempfind-
lich. Nur Alkoholfreie, pH-neutrale und nicht-
scheuernde Reinigungsmittel verwenden.
Verwenden Sie zur Reinigung der LED-
Leuchtflächen ein weiches Tuch.
Cleaning of LED lighting surfaces and
plastic:
Light surfaces are pressure and scratch-sensiti-
vely. Use only alcohol-free, pH-neutral and non-
abrasive cleaning agent. For cleaning the LED
surfaces use a soft cloth.
 Reinigung von Reflektoren:
Reflektoren sind kratzempfindlich. Nur pH-
neutrale und nichtscheuernde Reinigungsmit-
tel verwenden. Verwenden Sie zur Reinigung
der Reflektoren ein weiches Tuch. Reflekto-
ren von innen nach außen reinigen.
Cleaning of reflectors:
Reflectors are scratch-sensitively. Use only pH-
neutral and non-abrasive cleaning agent.
For cleaning the reflectors use a soft cloth. Clean
reflectors from the inside out.

Montageanweisung / Installation Instruction
LAB 30…
Bus-Adapter
Un= 250 V, In= 6 A
Max. Belastbarkeit: 5 kg / max. load: 5 kg
970548
03/01/19

Für den Anschluss des Adapters an den Neutralleiter,
Drehriegel Aum 90° im Uhrzeigersinn drehen.
Turn knob Aclockwise 90° to connect the adapter to
the neutral phase.
Für den Anschluss des Adapters an Phase 1, Dreh-
riegel Bum 90° im Uhrzeigersinn drehen.
Turn knob Bclockwise 90° to connect the adapter to
phase 1.
Für den Anschluss des Adapters an Phase 2, Dreh-
riegel Bum 90° gegen den Uhrzeigersinn drehen.
Turn knob Bcounterclockwise 90° to connect the
adapter to phase
2
.
Für den Anschluss des Adapters an Phase 3 Dreh-
riegel Bherausziehen und um 90° gegen den Uhr-
zeigersinn drehen.
Pull knob Band turn counterclockwise 90° to con-
nect the adapter to phase 3.



