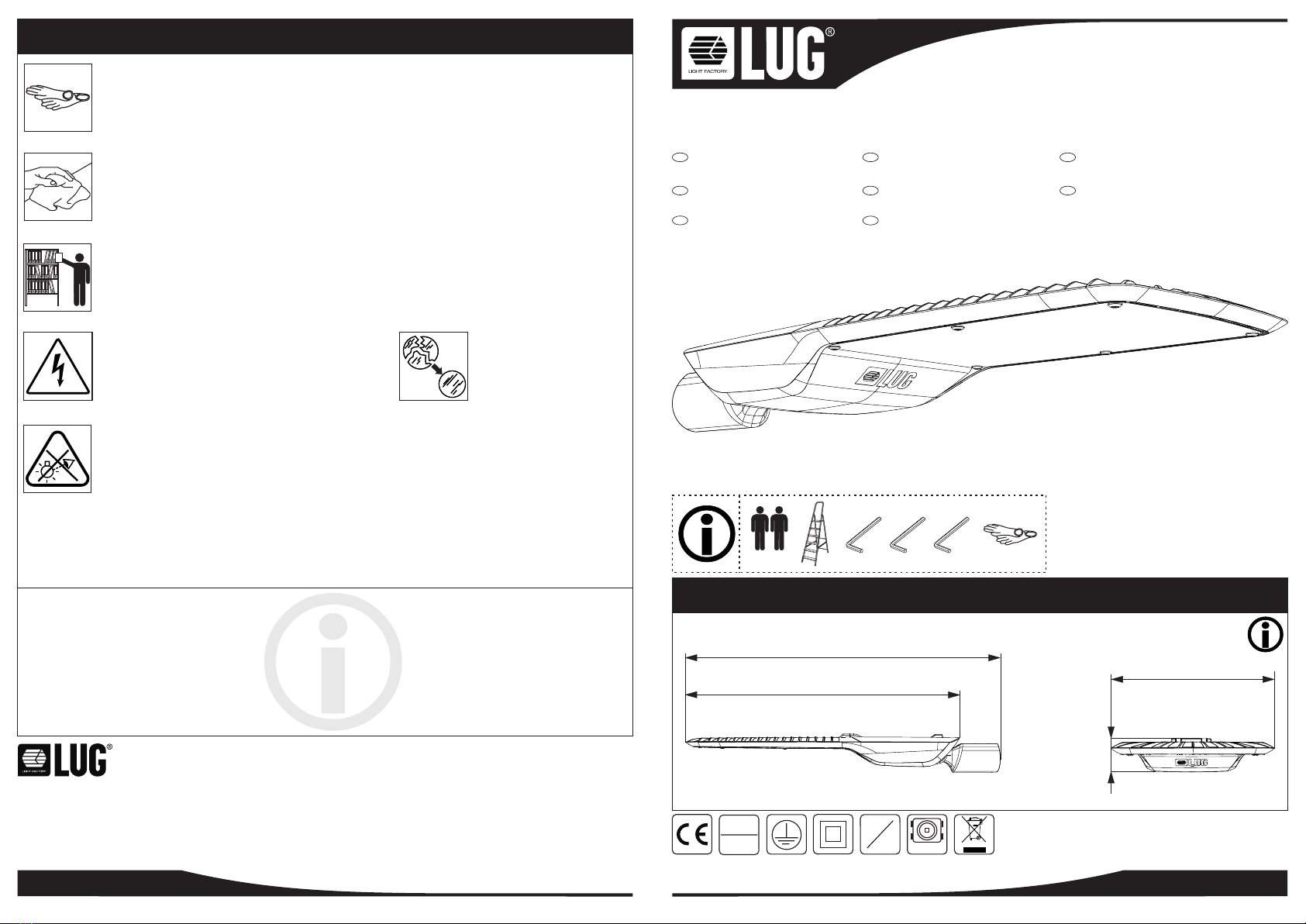

LUG URBANO LED User manual

INSTALLATION INSTRUCTION
URBANO LED
Version 06/2020/002
INSTRUKCJA MONTAŻU | ИНСТРУКЦИЯ ПО МОНТЖАУ | MONTAGEANLEITUNG | INSTRUCTIONS DE MONTAGE | NÁVOD K MONTÁZI | SZERELÉSI UTASÍTÁSOK
MONTERINGSVEJLEDNING | INSTRUÇÖES DE MONTAGEM | MONTERINGSVEJLEDNING | INSTRUCCIONES DE MONTAJE | KOKOONPANO - JA KIINNITYSOHJEET
MONTAGE INSTRUKTIE | INSTRUZIONI DI MONTAGGIO | IНСТРУКЦІЯ З МОНТАЖУ | MONTAJ YÖNERGESI | بﯾﻛرﺗﻟا تﺎﻣﯾﻠﻌﺗ
1/4IA-2217
INSTRUCTION INDEX
4/4
LUG Light Factory Sp. z o.o.
65-127 Zielona Góra, ul. Gorzowska 11
e-mail: [email protected]
tel. [phone] | 69 | 70 | 71 | 79 |
fax [phone] | 89
www.lug.com.pl Firma LUG zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych
MONTAŻU POWINNA DOKONAĆ OSOBA
POSIADAJĄCA ODPOWIEDNIE UPRAWNIENIA.
PL GB
INSTALLATION MUST BE PERFORMED
BY AN AUTHORIZED TECHNICIAN.
RU
DE
DIE MONTAGE MUSS VON EINER PERSON MIT ERFORDERLICHEN
KENNTNISSEN DURCHGEFÜHRT WERDEN.
FR
LA MONTAGE DOIT FAIRE UNE PERSONNE QUI
POSSEDER LES EXPERIENCES COMPETENTES.
A INSTALAÇÃO TEM QUE SER FEITA POR
UM TÉCNICO AUTORIZADO.
BR/PT
МОНТАЖ ДОЛЖЕН БЫТЬ ВЫПОЛНЕН
КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ
دﻣﺗﻌﻣ ﻲﻧﻓ لﺑﻗ نﻣ بﯾﻛرﺗﻟا مﺗﯾ نأ بﺟﯾ
رﻋ
UA
МОНТАЖ МАЄ ЗДІЙСНЮВАТИ
КВАЛІФІКОВАНИЙ СПЕЦІАЛІСТ
220-240 V
50/60 Hz
IP
66
LED
WAŻNE INFORMACJE | IMPORTANT INFORMATIONS | IMPORTANTES | INFORMAÇÕES ÚTEIS
ВАЖНАЯ ИНФОРМАЦИЯ | WICHTIGE INFORMATIONEN | | ﺔﻣﮭﻣ تﺎﻣوﻠﻌﻣВAЖЛИBA IHФOPMAЦIЯ
Під час монтажу використовувати захисні рукавички.
Podczas montażu oprawy oraz czynności konserwacyjnych zaleca się stosowanie rękawic ochronnych.
Use protective gloves during the montage.
Durant l'installation et l'entretien du luminaire il est recommande de mettre les gants de protection.
Use luvas de proteção durante a montagem.
При монтаже и обслуживании светильника рекомендуется использовать защитные перчатки.
Bei der montage bitte die mitgelieferten schutzhandschuhe verwenden.
بﯾﻛرﺗﻟا ءﺎﻧﺛأ ﺔﯾﻗاو تازﺎﻔﻗ مدﺧﺗﺳا
Видаляти бруд та пил мікрофібровими серветками
Kurz lub inne zabrudzenia należy usuwać za pomocą ściereczek z microfibry.
Remove the dirt & dust with microfiber wipes.
La poussiere et les autres saletes il faut enlever en utilisant un tissu en microfibre.
Remova a sujeira e poeira com microfibra limpa.
Пыль или другие загрязнения должны быть удалены салфеткой из микрофибры.
Staub und schmutz bitte mit einem microfasertuch entfernen.
رﺑﯾﻓورﻛﯾﻣﻟا نﻣ ﺔﻌﻧﺻﻣ ﺢﺳﺎﻣﻣ ﺔطﺳاوﺑ رﺎﺑﻐﻟا و خﺎﺳوﻷا لزأ
Замінити розбите скло.
Wymienić stłuczoną szybę.
Replace broken glass.
Remplacement du vitre cassé.
Substituir o vidro quebrado.
Замена разбитого стекла.
Austausch zerbrochenes Glas.
روﺳﻛﻣﻟا جﺎﺟزﻟا لدﺑﺗﺳا
.ﻲﻓﺎﺿإ ﻊﺟرﻣ يﻷ هذھ تﺎﻣﯾﻠﻌﺗﻟا ةرﺷﻧﺑ ظﻔﺗﺣا
Дану інструкцію слід зберігти до наступного використання.
Niniejszą instrukcję należy zachować do przyszłego wykorzystania.
Keep this instruction leaflet for any further reference.
Conserver cette notice jusqu'à un emploi prochain.
Este manual deve ser mantido para futuro uso.
Das vorliegende Bedienungsanleitung für zukünftigen Bedarf aufbewahren.
Настоящую инструкцию следует сохранить для будущего использования.
111mm
389mm
1048mm
898mm
.
هذھ ةرﺎﻧﻹا ةدﺣو ﻲﻓ دوﺟوﻣﻟا ءوﺿﻟا ردﺻﻣ
نﻣ ﮫﻟادﺑﺗﺳا بﺟﯾ
ّ
وأ ﺔﻣدﺧﻟا لﯾﻛو وأ ﻊﻧﺻﻣﻟا
ِ
.لﺛﺎﻣﻣ لھؤﻣ صﺧﺷ ﺔﯾﺋﺎﺑرﮭﻛ ﺔﻣدﺻ ثودﺣ رطﺧ ،رذﺣا
Źródło światła zastosowane w tej oprawie oświetleniowej powinno być wymieniane wyłącznie przez producenta
lub jego przedstawiciela serwisowego, lub podobnie wykwalifikowaną osobę.
The light source contained in this luminaire shall only be replaced by the manufacturer or his service
agent or a similar qualified person.
Джерело світла, що використовується у цьому світильнику, може бути замінено тільки виробником,
його сервісним агентом або кваліфікованим фахівцем .
Обережно, небезпека ураження електричним струмом.
Caution, risk of electric shock.
Ostrzeżenie, ryzyko porażenia prądem elektrycznym.
PL:
EN:
UA:
:رﻋ
OPRAWA TYLKO DO ZASTOSOWAŃ ZEWNĘTRZNYCH.
LUMINAIRE FOR OUTDOOR USE ONLY.
СВІТИЛЬНИК ДЛЯ ВИКОРИСТАННЯ ТІЛЬКИ НАЗОВНІ.
طﻘﻓ ﻖﻠطﻟا ءاوﮭﻟا ﻲﻓ مادﺧﺗﺳﻼﻟ سﯾﻧاوﻔﻟا
Ostrzeżenie, ryzyko porażenia prądem elektrycznym!
Caution, risk of electric shock!
Обережно, небезпека ураження електричним струмом!
!ﺔﯾﺋﺎﺑرﮭﻛ ﺔﻣدﺻ ثودﺣ رطﺧ ،رذﺣا
Осторожно, опасность поражения электрическим током!
Cuidadoso, risco de choque eletrico!
Attention, risque de choc electrique!
Achtung, Gefahr einer Stormschlags!
WYMIARY | DIMENSIONS | DIMENSIONS | DIMENSIONES | РАЗМЕРЫ
ABMESSUNGEN | | دﺎﻌﺑﻷاРОЗМІРИ
Oprawa oświetleniowa powinna być umieszczona tak, że nie jest przewidziane dłuższe wpatrywanie się w oprawę z
odległości bliższej niż 0,53m.
The luminaire should be positioned so that prolonged staring into the luminaire at a distance closer than 0.53 m is not expected.
Le luminaire devrait être monté de telle manière qu'il ne soit pas possible de le regarder longtemps à une distance
inférieure à 0.53m
A luminária deve ser posicionada de modo que não seja possível uma visão prolongada sombre ela a uma distância menor que 0.53m.
Светильник должен быть размещён так, чтобы не было предусмотрено возможности длительно всматриваться в светильник
с расстояния меньшего, чем 0,53м.
Die Leuchte sollte so platziert werden, dass aus einer Entfernung von weniger als 0.53 m kein längerer Blick auf den Rahmen
vorgesehen ist.
ﺔﻓﺎﺳﻣ ﻰﻠﻋ ةرﺎﻧﻹا ةدﺣو ﻲﻓ لوطﻣﻟا ﻖﯾدﺣﺗﻟا نا ثﯾﺣﺑ ةرﺎﻧﻹا ةدﺣو ﻊﺿو بﺟﯾ
ﻊﻗوﺗﻣ رﯾﻏ وھ رﺗﻣ نﻣ برﻗأ
0.53
Світильник має бути розташований в такий спосіб, щоб уникнути тривалого впливу на очі з відстані ближче, ніж 0,53м
Lamp - Лампа.
INFORMACJA KGO
W sprawie odbioru zużytych opraw prosimy kontaktować się
z Organizacją Odzysku Sprzętu Elektrycznego i Elektronicznego
ElektroEko Organizacja Odzysku Sprzętu Elektrycznego i Elektronicznego SA
02-457 Warszawa, ul. Łopuszańska 95
tel. [phone]
KRS 0000256581
nr BDO 000005953
www.elektroeko.pl
elektroek[email protected]
24 5 6

6
3/4www.lug.com.pl
2/4
www.lug.com.pl
SPOSOBY MONTAŻU | INSTALLATION POSITIONS | DIFFÉRENTES POSSIBILITÉS DE MONTAGE
POSIÇÕES DE MONTAGEM | СПОСОБЫ МОНТАЖА | ANWENDUNGSBEREICH
СПОСОБИ МОНТАЖУ | بﯾﻛرﺗﻟا ﻊﻗاوﻣ
4
10°
-90°
2
2
1
3
Φ 60 M10x25
Φ 76 M10x16
1
AB
W ZESTAWIE | INCLUDED
لوﻣﺷﻣ
ВКЛЮЧЕНО |
-90°
10°
MONTAŻ | MONTAGE | MONTAGE | MONTAGEM | МОНТАЖ | MONTAGE | МОНТАЖ | تﯾﺑﺛﺗﻟا
12
43
1
2
5
PODŁĄCZENIE ZASILANIA | POWER CONNECTION | BRANCHEMENT D'ALIMENTATION
CONEXÃO DA ALIMENTAÇÃO | ПОДКЛЮЧЕНИЕ ПИТАНИЯ | STROMVERSORGUNG
| ﺔﻗﺎطﻟا ﺔﻠﯾﺻوﺗПIДКЛЮЧEHHЯ ЖИBЛEHHЯ
M10 - 20Nm
M8 - 20Nm
ﻲﻟاد ﺔﺧﺳﻧ
WERSJA DALI | DALI VERSION | DALI ВЕРСІЯ |
DA
DA
L
N
PE
L - brązowy | brown | коричневий | ﻲﻧﺑ
N - niebieski | blue | синій | قرزأ
PE - żółto-zielony | yellow-green | жовто-зелений | رﺿﺧأ رﻔﺻأ
DA - szary | gray | сірий | يدﺎﻣر
DA - czarny | black | чорний | دوﺳأ
3
ﻲﻟاد ﺔﺧﺳﻧ
WERSJA DALI | DALI VERSION | DALI ВЕРСІЯ |
1b
1a
L - 1
N - N
PE -
DA/L - 2
DA/N - 3
DA
DA
N
L
2
5x1,5mm
2
4x1,5mm
L - brązowy | brown | коричневий | ﻲﻧﺑ
N - niebieski | blue | синій | قرزأ DA - szary | gray | сірий | يدﺎﻣر
DA - czarny | black | чорний | دوﺳأ
N - N
L - 1
DA/N - 2
DA/L - 3
MONTAŻ | MONTAGE | MONTAGE | MONTAGEM | МОНТАЖ | MONTAGE | МОНТАЖ | تﯾﺑﺛﺗﻟا
56
1
4
M5 - 1,2Nm
6
2
1
3
2
