Lumi team Square led ex User manual

SQUARE LED EX LUMINAIRE OPERATING INSTRUCTIONINSTRUKCJA OBSŁUGI I EKSPLOATACJI OPRAWY OŚWIETLENIOWEJ TYPU SQUARE LED EX

SQUARE LED EX

INSTRUKCJA OBSŁUGI

I EKSPLOATACJI OPRAWY

OŚWIETLENIOWEJ

KWIECIEŃ 2022

LUMINAIRE

OPERATING

INSTRUCTION

APRIL 2022

SPIS TREŚCI

1. ZASTOSOWANIE I FUNKCJE__________2

2. BUDOWA __________________________2

3. OBSŁUGA I UŻYTKOWANIE __________4

4. DANE TECHNICZNE _________________4

5. INFORMACJE TECHNICZNE __________5

6. INSTALACJA OPRAW

OŚWIETLENIOWYCH ________________6

7. KONSERWACJA I NAPRAWY _________6

8. INFORMACJE DODATKOWE__________6

9. SPOSÓB ZAMAWIANIA______________7

10. INSTRUKCJA MONTAŻU _____________9

CONTENTS

1. APPLICATIONS AND FUNCTIONS_____2

2. CONSTRUCTION ____________________2

3. HANDLING AND USE________________4

4. TECHNICAL DATA___________________4

5. TECHNICAL INFORMATION __________5

6. INSTALLATION

OF LUMINAIRES ____________________6

7. MAINTENANCE AND REPAIRS________6

8. ADDITIONAL INFORMATION_________6

9. ORDERING_________________________7

10. INSTALLATION MANUAL ____________9

2INSTRUKCJA OBSŁUGI I EKSPLOATACJI OPRAWY OŚWIETLENIOWEJ TYPU SQUARE LED EX SQUARE LED EX LUMINAIRE OPERATING INSTRUCTION

1. ZASTOSOWANIE I FUNKCJE

Oprawy z rodziny SQUARE LED EX są przeznaczone do stosowania w prze-

strzeniach zagrożonych wybuchem.

1. APPLICATIONS AND FUNCTIONS

SQUARE LED EX family luminaires are intended for use in potentially

explosive atmospheres.

2. CONSTRUCTION

SQUARE LED EX family luminaires are made of powder-coated high-

-pressure aluminium alloy. Full protection is provided by a hardened glass

with a thickness of 4 mm and the EX cable gland. Luminaires come with

a power cord.

2. BUDOWA

Oprawy z rodziny SQUARE LED EX zostały wykonane z wysokociśnienio-

wego stopu aluminium lakierowanego proszkowo. Pełne zabezpieczenie

stanowi hartowana szyba o grubości 4 mm oraz dławnica kablowa

w wersji EX. Oprawy dostarczane są z przewodem zasilającym.

1. Płaskownik obrobiony CNC

lakierowany proszkowo

2. Zasilacz LED

3. Uszczelka silikonowa

4. ZłączkiWAGO EX

5. Korpus z aluminium

wysokociśnieniowego

lakierowany proszkowo

6. Uszczelka silikonowa

7. Płytka LED

8. Optyki PMMA

9. Szyba hartowana

10. Kratka (opcjonalnie)

11. Przewód zasilający i/lub DALI

12. Dławica kablowa EX M16

13. Uchwyt stalowy lakierowany

proszkowo

1. CNC machined at bar,

powder-coated

2. LED power supply

3. Silicone gasket

4. WAGO EX couplings

5. Powder-coated high pressure

aluminium body

6. Silicone gasket

7. LED chip

8. PMMA optics

9. Hardened glass

10. Grille (optional)

11. Power cord and/or DALI

12. EX cable gland M16

13. Powder-coated steel handle

INFORMACJE DOTYCZĄCE MATERIAŁU, WYMIARÓW I RODZAJU ŚRUB MOCUJĄCYCH ELEMENTY OBUDOWY

L P. NAZWA NR RYSUNKU/NORMY MATERIAŁ WYMIARY

1. Śruba z niskim łbem DIN 6912 Fe/Zn25/A M5 x 12-10.9

2. Śruba, gniazdo imbus ISO 7045 Fe/Zn25/A M3x8-4.8-Zn/A

3. Śruba z łbem półkolistym z kołnierzem ISO 7380-2 Fe/Zn25/A M4x12-10.9

4. Podkładka zabezpieczająca z uzębami wew. PN-82/M-82023 Fe/Zn25/A 5,3

5. Śruba z łbem półkolistym z kołnierzem ISO 7380-2 Fe/Zn25/A M8 x 16

6. Śruba z łbem walcowym PN-87/M-82302 Fe/Zn25/A M3 x 8

7. Śruba, gniazdo krzyżoweTyp Z ISO 7045 Fe/Zn25/A M4x6-4.8-Zn/A

INFORMATION ON THE MATERIAL, DIMENSIONS AND TYPE OF BOLTS RETAININGTHE HOUSING COMPONENTS

NO. NAME DRAWING NUMBER/STANDARDS MATERIAL DIMENSIONS

1. Low head screw DIN 6912 Fe/Zn25/A M5 x 12-10.9

2. Bolt, Allen socket ISO 7045 Fe/Zn25/A M3x8-4.8-Zn/A

3. Semi-circular ange bolt ISO 7380-2 Fe/Zn25/A M4x12-10.9

4. Protective pad with internal blade PN-82/M-82023 Fe/Zn25/A 5,3

5. Semi-circular ange bolt ISO 7380-2 Fe/Zn25/A M8 x 16

6. Cylindrical head screw PN-87/M-82302 Fe/Zn25/A M3 x 8

7. Bolt, cross headType Z ISO 7045 Fe/Zn25/A M4x6-4.8-Zn/A

SQUARE LED EX LUMINAIRE OPERATING INSTRUCTIONINSTRUKCJA OBSŁUGI I EKSPLOATACJI OPRAWY OŚWIETLENIOWEJ TYPU SQUARE LED EX

Electrical components - The LED module and the power supply are connected

with each other with H05V-U 1x0.5 cables (DY 300/500), and all sharp edges

that may come into contact with the cable are blunted and rubber grommets

are also used. Wiring that may come into contact with the conductive part is

mechanically protected to avoid damage to the insulation.

Additional external terminal for

connecting the conductor of the

equipotential bonding installation

Podzespoły elektryczne – płytka LED oraz zasilacz – połączone są ze sobą

przewodami H05V-U 1x0,5 (DY 300/500), a wszelkie ostre krawędzie, które

mogą mieć kontakt z przewodem, są stępione oraz zastosowano też przepusty

gumowe. Oprzewodowanie mogące wejść w kontakt z częścią przewodzącą jest

chronione mechanicznie, aby uniknąć uszkodzeń izolacji.

Dodatkowy zewnętrzny zacisk do

podłączenia przewodu instalacji

wyrównywania potencjału

Przyłączenie przewodu

wyrównywania

potencjałów z końcówką

oczkową

* opcjonalnie

Connection of the

equipotential bonding

conductor with ring

terminal

* optional

4INSTRUKCJA OBSŁUGI I EKSPLOATACJI OPRAWY OŚWIETLENIOWEJ TYPU SQUARE LED EX SQUARE LED EX LUMINAIRE OPERATING INSTRUCTION

ŹRÓDŁA ŚWIATŁA diody LED

POBÓR MOCY maks. 150W

STRUMIEŃ ŚWIETLNY OPRAWY maks. 24700 lm

SKUTECZNOŚĆ ŚWIETLNA OPRAWY maks. 165 lm/W

TEMPERATURA BARWOWA 4000 K, 5700 K, inne na zapytanie

WSPÓŁCZYNNIK ODDAWANIA BARW CRI 70, 80

ŻYWOTNOŚĆ 100 000 h (L80B10)

TEMPERATURĘ OTOCZENIA* od –40°C do + 40°C

DOSTĘPNE KĄTY ŚWIECENIA 55°, 94°, 110°, 37°/103°

asymetryczne

KLASA ELEKTRYCZNA/ENERGETYCZNA I/A++

KORPUS aluminium wysokociśnieniowe

WYKOŃCZENIE lakier proszkowy

KOLOR

antracyt, inne kolory na zamówienie

OPTYKA PMMA

STOPIEŃ SZCZELNOŚCI IP 65

ODPORNOŚĆ UDERZENIOWA IK 09

WAGA 7 kg

NAPIĘCIE ZASILANIA ~230V

CZĘSTOTLIWOŚĆ 50 Hz

GWARANCJA 5 lat

SYSTEMY STEROWANIA opcjonalnie

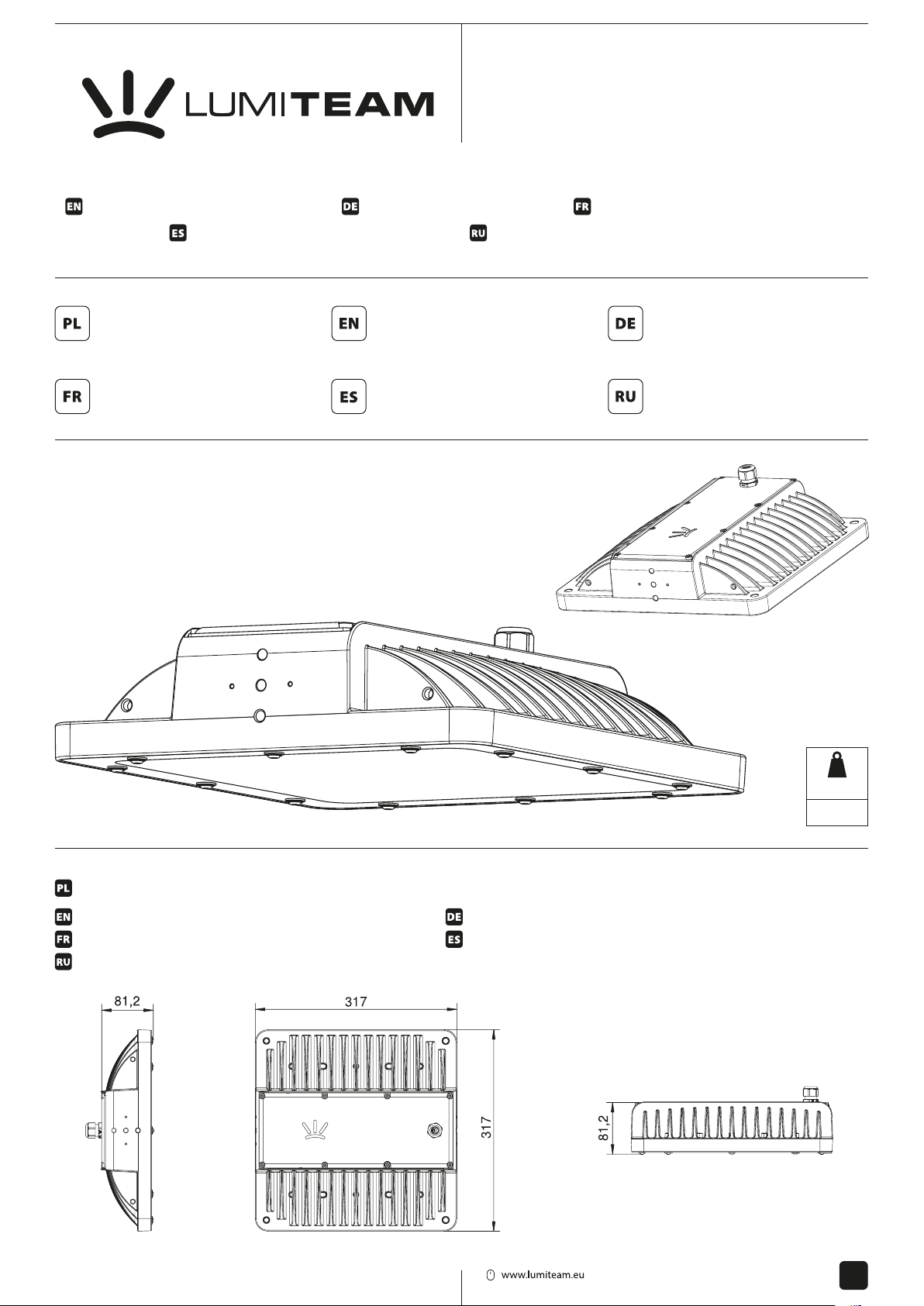

WYMIARY mm 317 x 317 x 81

2. HANDLING AND USE

SQUARE LED EX series luminaires are maintenance-free devices during

normal operation. After installing and commissioning the lighting

system, the user is only required to carry out periodic checks and inspec-

tions in accordance with the guidelines provided in the“Maintenance and

repair”section.

3. OBSŁUGA I UŻYTKOWANIE

Oprawy oświetleniowe serii SQUARE LED EX są urządzeniami bezobsłu-

gowymi w trakcie normalnej pracy. Po zainstalowaniu i uruchomieniu

instalacji oświetleniowej użytkownik zobowiązany jest jedynie do prze-

prowadzania okresowych kontroli i przeglądów zgodnie z wytycznymi

podanymi w rozdziale„Konserwacja i naprawy”.

4. DANE TECHNICZNE

Tabliczka znamionowa lampy SQUARE LED EX znajduje się na pokrywie lampy The SQUARE LED EX lamp nameplate is located on the lamp cover

4. TECHNICAL DATA

LIGHT SOURCE LED diodes

POWER CONSUMPTION max. 150W

LUMINAIRE LUMINOUS FLUX max. 24700 lm

LUMINAIRE EFFICACY max. 165 lm/W

COLOUR TEMPERATURE 4000 K, 5700 K, others on request

COLOUR RENDERING INDEX CRI 70, 80

LUMEN MAINTENANCE OUTPUT 100,000 h (L80B10)

OPERATING TEMPERATURE* from –40°C to +40°C

BEAM ANGLES 55°, 94°, 110°, 37°/103°

assymetrical

ELECTRIC/ENERGY CLASS I/A++

BODY high-pressure aluminium

FINISH powder varnish

COLOUR anthracite; other colours on request

OPTICS PMMA

LEAKAGE DEGREE IP 65

MECHANICAL RESISTANCE RATING IK 09

WEIGHT 7 kg

POWER SUPPLY ~230V

FREQUENCY 50 Hz

GUARANTEE 5 years

CONTROL SYSTEMS Optional

DIMENSIONS mm 317 x 317 x 81

SQUARE LED EX LUMINAIRE OPERATING INSTRUCTIONINSTRUKCJA OBSŁUGI I EKSPLOATACJI OPRAWY OŚWIETLENIOWEJ TYPU SQUARE LED EX

5. INFORMACJE TECHNICZNE

Znakowanie Ex: dla wersji SQUARE LED EX

Interpretacja ograniczeń stosowania urządzenia za pomocą symboli umieszczonych w poniższym oznakowaniu i na tabliczce urządzenia:

5. TECHNICAL INFORMATION

Ex marking: for SQUARE LED EX version

Interpretation of the device use limitations by means of the symbols found in the following marking and on the device's plate:

NAZWA SYMBOL OPIS

Oznakowanie

specjalne

zabezpieczenia

przeciwwybu-

chowego

Symbol urządzenia przeznaczonego do użytku w przestrzeniach zagrożonych wybuchem

Grupa urządzeń II Urządzenie przeznaczone do użytku w atmosferach wybuchowych innych niż podziemne zakłady górnicze

Kategoria

urządzeń

3G Urządzenie może bezpiecznie pracować w stree 2 zagrożenia wybuchem gazów, par oraz mgieł cieczy palnych z powietrzem

3D Urządzenie może bezpiecznie pracować w stree 22 zagrożenia wybuchem pyłów

Rodzaj

wykonania

Ex ec Zabezpieczenie urządzeń za pomocą budowy wzmocnionej„e”

Ex tc Zabezpieczenie urządzeń przed zapłonem pyłu za pomocą obudowy„t”

Grupa IIC Urządzenie może być stosowane w obecności zagrożenia wybuchem gazów, par oraz mgieł cieczy palnych z powietrzem zaliczanych

do grupy wybuchowości IIA, IIB, lub IIC

IIIC Urządzenie może być stosowane w obecności zagrożenia wybuchem pyłów i włókien palnych zaliczanych do grupy wybuchowości

IIIA, IIIB oraz IIIC (wszystkie rodzaje pyłów)

Klasa

temperaturowa

T5 Urządzenie przeznaczone do pracy w strefach zagrożonych wybuchem gazów o temperaturze samozapłonu >100°C

Temperatura T85°C Urządzenie może być stosowane w obecności pyłów, których temperatura samozapłonu obłoku jest wyższa niż 105°C, a temperatura

tlenia warstwy (5 mm) jest wyższa od 145°C.

Poziom

zabezpieczenia

przeciwwybu-

chowego

Gc Urządzenie przeznaczone do gazowych atmosfer wybuchowych, o„podwyższonym”poziomie zabezpieczenia, które nie jest

źródłem zapłonu podczas normalnej pracy i które może mieć pewne dodatkowe zabezpieczenia w celu zapewnienia, że pozostanie

nieaktywne jako źródło zapłonu w przypadku zwykle spodziewanych zdarzeń (na przykład uszkodzenie źródła światła).

Dc Urządzenie przeznaczone do pyłowych atmosfer wybuchowych, o„podwyższonym”poziomie zabezpieczenia, które nie jest

źródłem zapłonu podczas normalnej pracy i które może mieć pewne dodatkowe zabezpieczenia w celu zapewnienia, że pozostanie

nieaktywne jako źródło zapłonu w przypadku zwykle spodziewanych zdarzeń (na przykład uszkodzenie źródła światła).

NAME SYMBOL DESCRIPTION

Special explosion

proof protection

marking

Symbol of device intended for use in potentially explosive atmosphere

Device group II Device intended for use in explosive atmospheres other than underground mine

Device category 3G device can safely work in zone 2 of explosion hazard of gas, vapours, or clouds of ammable liquids mixed with air

3D Device can safely operate in zone 22 dust explosion hazard

Type of

construction

Ex ec Securing devices with reinforced“e”construction

Ex tc Device secured from dust ignition with the housing type“t”

Group IIC Device can be used in the presence of explosion hazard gases, vapours and mists of ammable liquids with air classied as explosive

groups IIA, IIB, IIC.

IIIC Device can be used in the presence of explosion hazard of combustible dusts and laments belonging to explosion groups IIIA, IIIB,

IIIC (all types of dusts).

Temperature

class

T5 Device intended for use in potentially explosive atmospheres of gases with self-ignition temperature >100°C

Temperature T85°C Device can be used in presence of dusts whose cloud self-ignition temperature is higher than 105°C, and the glowing temperature

of the layer (5 mm) is higher than 145°C.

Explosion

protection level

Gc Device intended for installation in gas explosion hazard zones with an“enhanced”level of protection, providing„normal safety”and

which will not become a source of ignition under normal conditions of use and during expected damage (e.g. light source damage)

Dc Device intended for installation in dust explosion hazard zones with an“enhanced”level of protection, providing„normal safety”and

which will not become a source of ignition under normal conditions of use and during expected damage (e.g. light source damage)

6INSTRUKCJA OBSŁUGI I EKSPLOATACJI OPRAWY OŚWIETLENIOWEJ TYPU SQUARE LED EX SQUARE LED EX LUMINAIRE OPERATING INSTRUCTION

6. INSTALACJA OPRAW

OŚWIETLENIOWYCH

Oprawy oświetleniowe należy montować z zachowaniem zasad dobrej

praktyki inżynierskiej. Oprawy po rozpakowaniu należy, w sposób pewny,

zamocować do stropu lub innej przystosowanej do tego celu powierzchni.

Zawieszone oprawy oświetleniowe należy podłączyć za pomocą prze-

wodów odpowiednich do miejsca stosowania opraw oraz dobranych

z uwzględnieniem parametrów sieci.

W przypadku stosowania kabli lub przewodów z żyłami typu„linka”przed

podpięciem do listwy odizolowane końce należy zabezpieczyć odpowied-

nimi końcówkami tulejkowymi. Przy doborze kabla/przewodu należy

zwrócić uwagę, aby jego średnica zewnętrzna była odpowiednia do

zakresu zadławienia zastosowanych wpustów w puszkach rozdzielczych.

W przypadku łączenia większej liczby opraw zaleca się, aby kolejne

oprawy zasilane były na przemian z różnych faz.

Połączenie elektryczne przewodu oprawy z instalacją powinno być chro-

nione odpowiednim rodzajem zabezpieczenia przed wybuchem (np.

skrzynką rozgałęźną budowy„Ex e”i/lub„Ex t”).

Warunki techniczne montażu opraw oświe-

tleniowych znajdują się w szczegółowej

INSTRUKCJI MONTAŻU dołączonej do każdej

oprawy.

7. KONSERWACJA I NAPRAWY

Oprawa nie rozbieralna.

Nie otwierać pod żadnym pozorem.

8. INFORMACJE DODATKOWE

Oznakowanie CE

Oznakowanie CE zostało nadane w oparciu

o następujące przepisy:

DYREKTYWA ATEX 2014/34/UE

DYREKTYW EMC 2014/30/UE

PN-EN IEC 60079-0:2018-09

(EN IEC 60079-0:2018)

PN-EN 60079-7:2016-02+A1:2018-03

(EN 60079-7:2015+A1:2018)

PN-EN 60079-31:2014-10

(EN 60079-31:2014)

6. INSTALLATION

OF LUMINAIRES

Luminaires must be installed in accordance with the principles of good

engineering practice. After unpacking, the luminaires should be securely

fastened to the ceiling or other surface adapted for this purpose.

Suspended luminaires should be connected with cables appropriate to

the place of use and consistent with network parameters.

In the case of cables or wires with “stranded” cores, the isolated ends

should be secured with appropriate end sleeves before connecting to the

strip. When selecting a cable/wire, make sure that its outer diameter is

appropriate to the choking range of the glands used in distribution boxes.

When connecting several luminaires, it is recommended that the succes-

sive luminaires are powered alternately from dierent phases.

The electrical connection of the luminaire cord with the installation

shouldbe adequatelyprotectedagainst explosion (e.g.throughajunction

box of "Ex e" and / or "Ex t" type).

Technical conditions for the installation

of luminaires can be found in the detailed

INSTALLATION MANUAL attached to each

product.

7. MAINTENANCE AND REPAIRS

Luminaires not openable.

Do not open under any circumstances.

8. ADDITIONAL INFORMATION

CE marking

CE marking has been granted on the basis of the

following regulations:

DIRECTIVE ATEX 2014/34/UE

DIRECTIVE EMC 2014/30/UE

PN-EN IEC 60079-0:2018-09

(EN IEC 60079-0:2018)

PN-EN 60079-7:2016-02+A1:2018-03

(EN 60079-7:2015+A1:2018)

PN-EN 60079-31:2014-10

(EN 60079-31:2014)

SQUARE LED EX LUMINAIRE OPERATING INSTRUCTIONINSTRUKCJA OBSŁUGI I EKSPLOATACJI OPRAWY OŚWIETLENIOWEJ TYPU SQUARE LED EX

Podstawowe zasady bezpieczeństwa

Przed rozpoczęciem wszelkich prac związanych z urządzeniem

należy się szczegółowo zapoznać z zapisami niniejszej instrukcji.

Przy doborze urządzenia do zastosowania, w czasie montażu oraz

w trakcie jego działania, należy przestrzegać zasad dobrej praktyki

inżynierskiej.

Praca z urządzeniem może być prowadzona tylko przez personel

przeszkolony do tego rodzaju działań.

Należy przestrzegać zasad bezpieczeństwa dotyczących tego

rodzaju sprzętu.

Przed zainstalowaniem należy sprawdzić czy oznakowanie na

tabliczce znamionowej odpowiada wymaganiom dla danego

zastosowania.

Dostosowanie się do zaleceń niniejszej instrukcji jest warunkiem

roszczeń gwarancyjnych.

Recykling i usuwanie produktu

Symbol przekreślonego kontenera na

odpady, który jest umieszczony na urzą-

dzeniu elektrycznym, oznacza, iż urządzenie

podlega postanowieniom Dyrektywy Euro-

pejskiej nr 2002/96/WE oraz polskiej Ustawy

o zużytym sprzęcie elektrycznym i elektro-

nicznym (Dz. U. z 2005 r. Nr 180, poz. 1495

z późn. zm.). Urządzenie wraz akumu-

latorem (jeżeli występuje), po okresie

użytkowania NIE MOŻE być umiesz-

czone łącznie z innymi odpadami.

W celu zagwarantowania właściwej utyli-

zacji, zużyte urządzenia należy prze-

kazać producentowi lub prowadzącemu

punkt zbierania zużytego sprzętu elek-

trycznego. Opakowania należy składować,

zagospodarować oraz utylizować zgodnie

z obowiązującymi zaleceniami i wymaga-

niami określonymi w Ustawie o odpadach

(Dz. U. z 2001 r. Nr 62, poz. 628 z późn. zm.).

Aby uzyskać bardziej szczegółowe infor-

macje na temat recyklingu tego produktu,

należy skontaktować się z producentem,

lokalną jednostką samorządu terytorial-

nego lub ze służbami zagospodarowania

odpadów.

9. SPOSÓB ZAMAWIANIA

Adres producenta / dostawcy / serwisu:

Basic safety rules

Carefully read this manual before commencing any work related to

the device.

Follow good engineering practice when selecting a device for its

application, during installation and operation.

Work with the device may only be performed by personnel trained

for this type of work.

Follow the safety precautions for this type of equipment.

Before installing, check that the marking on the rating plate corre-

sponds to the requirements for a given application.

Adherence to the recommendations of this manual is a condition of

warranty claims.

Product recycling and disposal

The symbol of a crossed-out waste conta-

iner, placed on an electrical device, means

that the device is subject to the provisions of

the European Directive 2002/96/EC and the

Polish Act on waste electrical and electronic

equipment (Journal of Laws 2005, no. 180,

item 1495 as amended). The device with

the battery (if applicable) MUST NOT be

placed together with other waste after

use.

In order to ensure proper disposal, waste

devices should be handed over to the

manufacturer or a waste electrical

equipment collection point. Packages

should be stored, managed and disposed

of in accordance with the applicable recom-

mendations and requirements set out in the

Act on waste (Journal of Law 2001, no. 62,

item 628 as amended).

For more detailed information on recycling

of this product, please contact the manufac-

turer, local government oce or waste

management services.

9. ORDERING

Manufacturer/supplier/service address:

Firma LUMI TEAM zastrzega sobie prawo do wprowadzania zmian w tym

dokumencie bez powiadomienia.

Wanaty, Warszawska 2E

42-260 Kamienica Polska

POLSKA

+48 34 347 42 80 inf[email protected]

www.lumiteam.eu

LUMITEAM reserves the right to make changes to this document without

notice.

8INSTRUKCJA OBSŁUGI I EKSPLOATACJI OPRAWY OŚWIETLENIOWEJ TYPU SQUARE LED EX SQUARE LED EX LUMINAIRE OPERATING INSTRUCTION

LUMITEAM |SQUARE LED EX

SQUARE LED EX

Montażu powinna dokonać

osoba posiadająca odpowiednie

uprawnienia

INSTRUKCJA MONTAŻU

MOUNTING INSTRUCTIONS MONTAGEANLEITUNG INSTRUCTIONS DE MONTAGE

INSTRUCCIONES DE MONTAJE ИНСТРУКЦИЯ ПО МОНТАЖУ

VERSION 01/SQ1/2022

El montaje lo debe realizar una

persona cualicada

Installation must be performed by

an authorized technician

Le montage doit être eectué

par un technicien compétent

et expérimenté

Монтаж должен быть

совершен лицом имеющим

соответствующие квалификаций

Die Montage muss von einer

Person mit erforderlichen

Kenntnissen durchgeführt werden

WYMIARY OPRAWY [mm]

LUMINAIRE DIMENSIONS [mm] ABMESSUNGEN DER LEUCHTE [mm]

DIMENSIONS DU LUMINAIRE [mm] DIMENSIONES DE LA LUMINARIA [mm]

РАЗМЕРЫ СВЕТИЛЬНИКА [мм]

10. INSTRUKCJA MONTAŻU

LEDEX

7/15,43

/lbs

INSTRUKCJA MONTAŻU

LUMITEAM |SQUARE LED EX

SQUARE LED EX

Montażu powinna dokonać

osoba posiadająca odpowiednie

uprawnienia

INSTRUKCJA MONTAŻU

MOUNTING INSTRUCTIONS MONTAGEANLEITUNG INSTRUCTIONS DE MONTAGE

INSTRUCCIONES DE MONTAJE ИНСТРУКЦИЯ ПО МОНТАЖУ

VERSION 01/SQ1/2022

El montaje lo debe realizar una

persona cualicada

Installation must be performed by

an authorized technician

Le montage doit être eectué

par un technicien compétent

et expérimenté

Монтаж должен быть

совершен лицом имеющим

соответствующие квалификаций

Die Montage muss von einer

Person mit erforderlichen

Kenntnissen durchgeführt werden

WYMIARY OPRAWY [mm]

LUMINAIRE DIMENSIONS [mm] ABMESSUNGEN DER LEUCHTE [mm]

DIMENSIONS DU LUMINAIRE [mm] DIMENSIONES DE LA LUMINARIA [mm]

РАЗМЕРЫ СВЕТИЛЬНИКА [мм]

10. INSTRUKCJA MONTAŻU

LEDEX

7/15,43

/lbs

LUMITEAM |SQUARE LED EX

*BRAK W ZESTAWIE NOT INCLUDED NICHT ENTHALTEN NON INCLUS NO ESTÁ INCLUIDO НЕ ВКЛЮЧЕНО

OPCJA ZAWIESZENIA: Z UCHWYTEM

MOUNTING OPTION: HANDLE HÄNGEMONTAGE: MIT HALTER

OPTION DE SUSPENSION : AVEC UNE POIGNÉE OPCIÓN DE MONTAJE: CON MANGO

ВАРИАНТ ПОДВЕШИВАНИЯ: С ПОМОЩЬЮ ДЕРЖАТЕЛЯ

≥200mm

Ø10,5

200mm

Ø10 max*

M8x16

ISO 7380-2

M8x8

ISO 4762

≤Ø10*

SW5*SW2,5*

NIE OTWIERAĆ

DO NOT OPEN

NICHT ÖFFNEN

NE PAS OUVRIR

NO ABRIR

НЕ ОТКРЫВАТЬ

LUMITEAM |SQUARE LED EX

≥200mm

Ø6

*BRAK W ZESTAWIE NOT INCLUDED NICHT ENTHALTEN NON INCLUS NO ESTÁ INCLUIDO НЕ ВКЛЮЧЕНО

OPCJA ZAWIESZENIA: NA LINKACH

MOUNTING OPTION: STRINGS HÄNGEMONTAGE: MIT SEIL

OPTION DE SUSPENSION : CORDES OPCIÓN DE MONTAJE: COLGADO CON CUERDAS

ВАРИАНТ ПОДВЕШИВАНИЯ: С ПОМОЩЬЮ ТРОСОВ

PRZYKŁAD

MOCOWANIA*

MOUNTING EXAMPLE*

HALTERUNG BEISPIEL*

EXEMPLE DE FIXATION*

EJEMPLO DE MONTAJE*

ПРИМЕР КРЕПЛЕНИЯ*

1. 2. 3.

15°

1 STEP = 15°

0,5 mm

90°

0°

LUMITEAM |SQUARE LED EX

*BRAK W ZESTAWIE NOT INCLUDED NICHT ENTHALTEN NON INCLUS NO ESTÁ INCLUIDO НЕ ВКЛЮЧЕНО

OPCJA ZAWIESZENIA: Z UCHWYTEM

MOUNTING OPTION: HANDLE HÄNGEMONTAGE: MIT HALTER

OPTION DE SUSPENSION : AVEC UNE POIGNÉE OPCIÓN DE MONTAJE: CON MANGO

ВАРИАНТ ПОДВЕШИВАНИЯ: С ПОМОЩЬЮ ДЕРЖАТЕЛЯ

≥200mm

Ø10,5

200mm

Ø10 max*

M8x16

ISO 7380-2

M8x8

ISO 4762

≤Ø10*

SW5*SW2,5*

NIE OTWIERAĆ

DO NOT OPEN

NICHT ÖFFNEN

NE PAS OUVRIR

NO ABRIR

НЕ ОТКРЫВАТЬ

LUMITEAM |SQUARE LED EX

≥200mm

Ø6

*BRAK W ZESTAWIE NOT INCLUDED NICHT ENTHALTEN NON INCLUS NO ESTÁ INCLUIDO НЕ ВКЛЮЧЕНО

OPCJA ZAWIESZENIA: NA LINKACH

MOUNTING OPTION: STRINGS HÄNGEMONTAGE: MIT SEIL

OPTION DE SUSPENSION : CORDES OPCIÓN DE MONTAJE: COLGADO CON CUERDAS

ВАРИАНТ ПОДВЕШИВАНИЯ: С ПОМОЩЬЮ ТРОСОВ

PRZYKŁAD

MOCOWANIA*

MOUNTING EXAMPLE*

HALTERUNG BEISPIEL*

EXEMPLE DE FIXATION*

EJEMPLO DE MONTAJE*

ПРИМЕР КРЕПЛЕНИЯ*

1. 2. 3.

15°

1 STEP = 15°

0,5 mm

90°

0°

LUMITEAM |SQUARE LED EX

*** BRAKW ZESTAWIE NOT INCLUDED

NICHT ENTHALTEN NON INCLUS

NO ESTÁ INCLUIDO НЕ ВКЛЮЧЕНО

* OPCJONALNIE DRUGI DŁAWIK;

PODŁĄCZENIE ZASILANIA NA PRZELOT

OPTIONAL SECOND EX CABLE GLAND; SERIAL POWER CONNECTION

OPTIONALE ZWEITE EXKABELVERSCHRAUBUNG; SERIELLER STROMANSCHLUSS

DEUXIÈME PRESSEÉTOUPE EX OPTIONNEL ; CONNEXION ÉLECTRIQUE SÉRIE

SEGUNDO PRENSAESTOPAS EX OPCIONAL; CONEXIÓN DE ALIMENTACIÓN EN SERIE

    ;

  

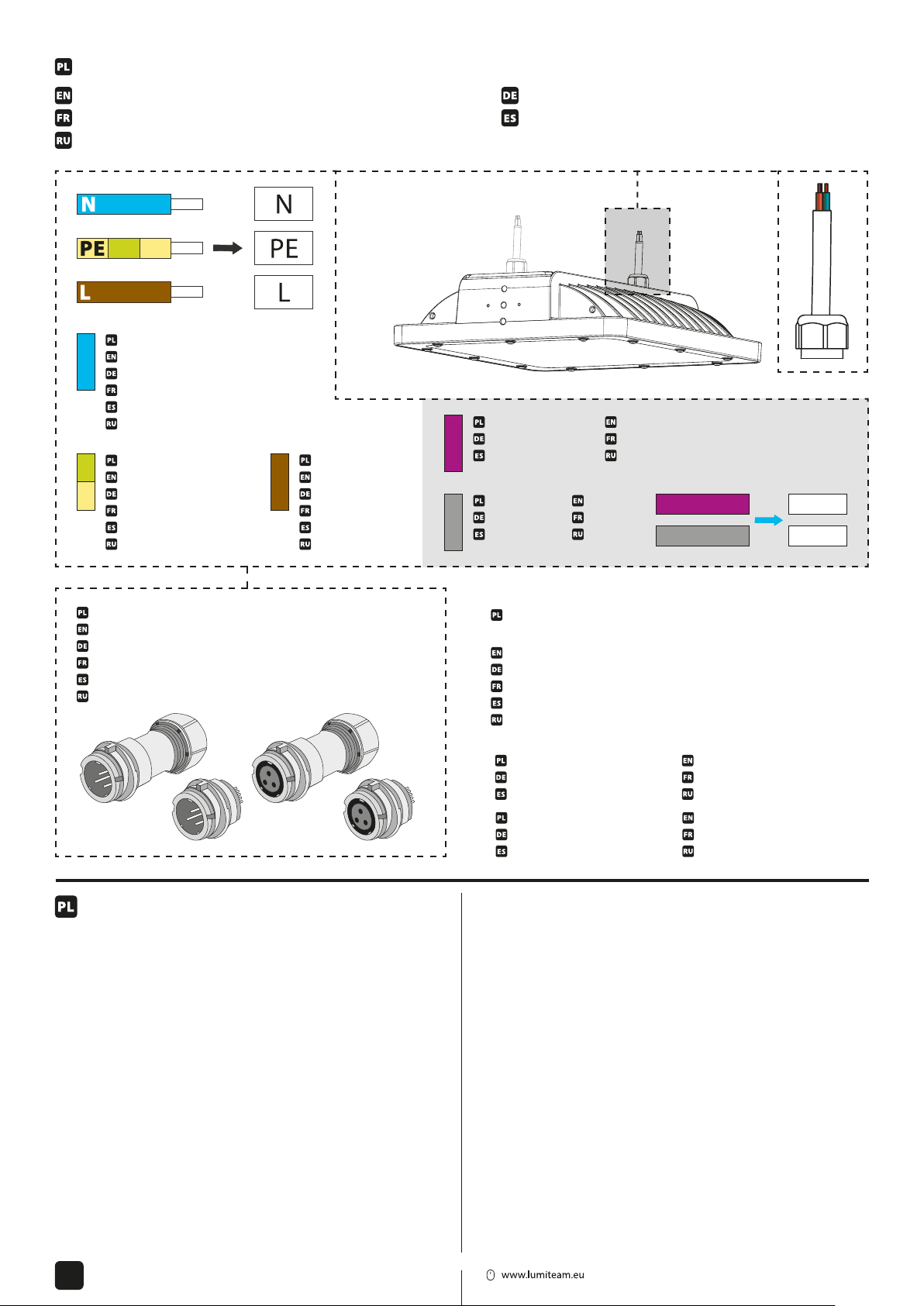

PODŁĄCZENIE ZASILANIA

POWER SUPPLY CONNECTION STROMANSCHLUSS

RACCORDEMENT D'ALIMENTATION CONEXIÓN DE ALIMENTACIÓN

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

NIEBIESKI

BLUE

BLAU

BLEU

AZUL

СИНИЙ

ŻÓŁTO-ZIELONY

YELLOW-GREEN

GELB-GRÜN

JAUNE-VERT

AMARILLO-VERDE

ЖЕЛТО-ЗЕЛЕНЫЙ

KONSERWACJA

INFORMACJE DLA

UŻYTKOWNIKÓW PRODUKTU

Konserwacja ma na celu utrzymanie bezawaryjnej eksploatacji oprawy oraz zapewnienie

jej optymalnych parametrów pracy przez możliwie najdłuższy czas. Dzięki pierwszej kon-

serwacji podczas montażu zapewnisz jej optymalne parametry pracy. Aby eksploatacja

oprawy przebiegała bezawaryjnie, postępuj zgodnie z poniższymi zaleceniami niezależ-

nie od stopnia ochrony IP i sposobu montażu.

1. Oczyść oprawę (korpus, szyby/soczewki, śruby, radiatory i obudowy przełączników

zmierzchowych)zbrudu i kurzu za pomocą wilgotnej szmatki –użyj do tegoogólnie

dostępnych środków czyszczących. Następnie wytrzyj ją do sucha miękką tkaniną.

Nie stosuj żrących środków i rozpuszczalników. Stosowanie do czyszczenia oprawy

strumienia wody pod ciśnieniem skierowanego bezpośrednio na nią (np. z myjki

ciśnieniowej), może skutkować jej uszkodzeniem.

2. Przyjrzyj się, czy elementy obudowy oprawy nie są uszkodzone. Jeśli zauważysz

uszkodzenia, nie kończ montażu – komponenty trzeba niezwłocznie wymienić.

3. Przy montażu sprawdź, czy w przypadku oprawy wyposażonej w przełączniki

zmierzchowe i czujniki ruchu, urządzenia odpowiadające za sterowanie oświetle-

niem nie są zasłonięte przez elementy otoczenia.

4. Upewnij się, że dławik i przewód zasilający nie są uszkodzone. Dławik powinien

obejmować przewód zasilający bez możliwości przemieszczania się. Jeśli jest polu-

zowany, dokręć go.

5. Zadbaj o to, by połączenia śrubowe elementów obudowy wykorzystanych podczas mon-

tażu nie były luźne. Poluzowane dokręć, aby zabezpieczyć je przed przemieszczaniem.

6. Otwarcie oprawy nie jest konieczne do jej instalacji. Zgodnie z ogólnymi warunkami

gwarancji, wszelkie roszczenia gwarancyjne wygasają z chwilą jakichkolwiek inge-

rencji w oprawę bez pisemnej zgody LUMITEAM.Wyjątek stanowią oprawy, dla któ-

rych instrukcja montażu zezwala na otwarcie podczas montażu.W tym przypadku,

otwierając oprawę sprawdź:

fstan uszczelek (czy nie są zniszczone, przerwane lub wysuszone) i miejsca,

w których się znajdują (czy nie są przesunięte);

fślady korozji i utleniania (korodowanie i utlenianie świadczą o przerwaniu

szczelności oprawy i dostaniu się do niej wody);

fprzewody uziemiające (nie mogą być obluzowane, a ich zaciski uszkodzone lub

z oznakami utleniania – dot. opraw w I klasie ochronności);

felementy plastikowe (nie powinny posiadać uszkodzeń mechanicznych, np.

pęknięć – dot. opraw w II klasie ochronności);

fpołączenia śrubowe wewnątrz oprawy (jeśli znajdziesz poluzowane śruby,

dokręć je, aby zabezpieczyć komponenty przed przemieszczaniem).

Istotne zastrzeżenia związane z gwarancją:

fTylko osoba posiadająca odpowiednie uprawnienia może wykonać montaż i konser-

FIOLETOWY VIOLET

VIOLETT VIOLET

VIOLETA ФИОЛЕТОВЫЙ

DALI

SZARY GRAY

GRAU GRIS

GRIS СЕРЫЙ

DALI

OPCJE ZŁĄCZA PLUG IN SOCKET EX***

PLUG-IN SOCKET EX CONNECTION OPTION***

STECKSOCKEL EX***

OPTION DE CONNECTION AVEC PLUG-IN SOCKET EX***

OPCIÓN DE CONEXIÓN PLUG IN SOCKET EX***

ВАРИАНТЫ РАЗЪЕМА PLUG IN SOCKET EX***

BRĄZOWY

BROWN

BRAUN

BRUN

MARRÓN

КОРИЧНЕВЫЙ

** OPCJONALNIE OPTIONAL

OPTIONAL OPTIONNEL

OPCIÓN ВАРИАНТ

DALI

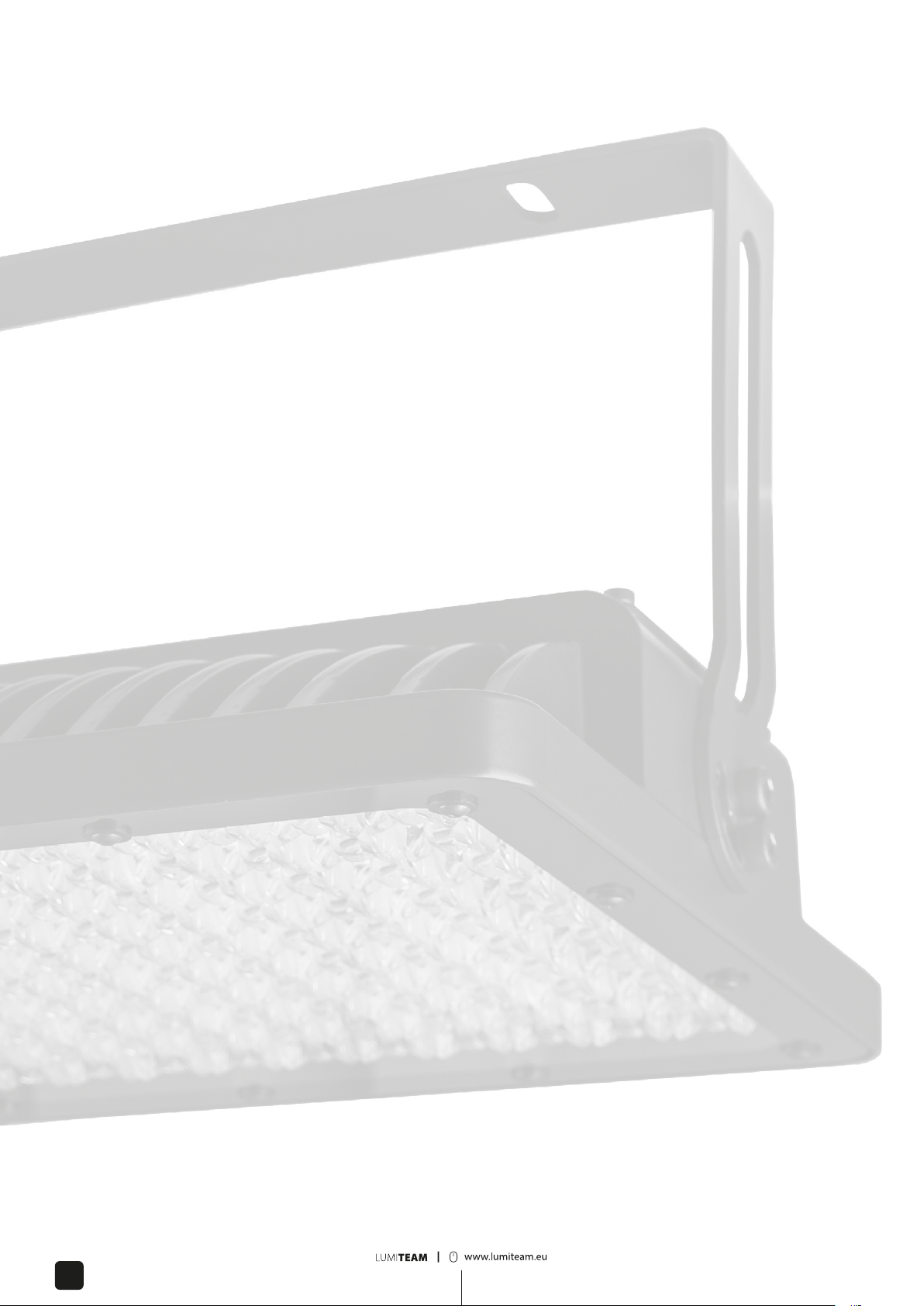

LUMITEAM |SQUARE LED EX

*** BRAKW ZESTAWIE NOT INCLUDED

NICHT ENTHALTEN NON INCLUS

NO ESTÁ INCLUIDO НЕ ВКЛЮЧЕНО

MAINTENANCE

USER INFORMATION

Maintenance shall ensure trouble-free operation of the luminaire and its optimal param-

eters for as long as possible. First maintenance during assembly shall ensure optimal

performance. To ensure trouble-free operation of the luminaire, observe the following

recommendations, regardless of the IP degree of protection and assembly method.

1. Clean the luminaire (body, glasses/lenses, screws, radiators and housing of the

light-sensitive switches) from dust and dirt with a damp cloth – use widely availa-

ble cleaning agents. Wipe dry with a soft cloth. Do not use corrosive substances or

solvents. Aiming high pressure water directly at the luminaire during cleaning (e.g.

with a pressure washer) may result in its damage.

2. Look carefully for luminaire components damages. If you notice any damage, stop

the assembly process and promptly replace the components.

3. During the assembly of luminaire with light-sensitive switches and motion sensors,

check whether lighting control switches are not obscured by the surroundings ele-

ments.

4. Ensure that choking coil and power lead are not damaged. Choking coil shall engage

power lead without the possibility of movement.Tighten, if loose.

5. Ensure that screw connections of the housing used during the assembly are not

loose.Tighten loose screws in order to prevent their movement.

6. Opening the luminaire is not necessary to install it. According to general warranty

conditions, all warranty claims shall expire after any lighting tting modications

implemented without obtaining prior written consent of LUMI TEAM. Exceptions

include luminaires with assembly instructions which allow their opening during the

assembly process. In such case, while opening the luminaire, please check:

fseals condition (whether they are damaged, broken or desiccated) and their

location (whether they moved);

fcorrosion and oxidation tracks (corrosion and oxidation indicate that the

luminaire's tightness was disrupted and water might have gotten into the

luminaire);

fgrounding conductors (which cannot be loose and their clamps cannot be

damaged or bear signs of oxidation – applicable to luminaires of protection

class I);

fplastic elements (without any mechanical damages, e.g. cracks – applicable to

luminaires of protection class II);

fscrew connections inside the luminaire (tighten loose screws, if any, in order to

prevent the components from movement).

Important information in regards to the warranty:

fOnly authorized persons are allowed to perform assembly and maintenance of the

luminaire.

fOnly LUMI TEAM or designated third party shall be allowed to repair damaged light-

ing tting. Damaged/destroyed components of the luminaire shall be replaced with

original components during warranty period, in order to preserve the warranty.

In order to maintain the optimum luminous ux value, dirt must not be allowed to accu-

mulate on the luminaire (for maintenance see point 1).

wację oprawy.

fNaprawy uszkodzonej oprawy może dokonać jedynie pracownik wskazany przez

LUMI TEAM. Uszkodzone lub zniszczone elementy oprawy należy zastąpić oryginal-

nymi częściami w czasie trwania gwarancji, aby jej nie utracić.

W celu utrzymania optymalnej wartości strumienia świetlnego nie można dopuścić do

zalegania zabrudzenia na oprawie (czynności konserwacyjne opisane w punkcie 1).

WARTUNG

INFORMATIONEN

FÜR PRODUKTNUTZER

Das Ziel der Wartung ist es, einen störfreien Betrieb der Leuchte und optimale Betriebs-

bedingungen für eine möglichst lange Zeit zu gewährleisten. Durch die erste Wartung

wird während der Montage für optimale Betriebsparameter gesorgt. Um für einen stör-

freien Betrieb der Leuchte zu sorgen, sind unabhängig von der Schutzart und der Mon-

tage der Leuchte folgende Anweisungen zu beachten.

1. Leuchte reinigen (Gehäuse, Glas/Linsen, Schrauben, Radiatoren und Dämmerungs-

schaltergehäuse), Staub und Schmutz mit einem feuchten Tuch entfernen – hierzu

im Handel erhältliche Reinigungsmittel verwenden. Anschließend mit einem

weichen Tuch trocken reiben. Keine ätzenden bzw. Lösungsmittel anwenden. Die

Leuchte nicht mit einem direkt auf sie gerichteten Wasserstrahl (z.B. mit einem

Hochdruckreiniger) reinigen – Andernfalls kann es zur Beschädigung der Leuchte

kommen.

2. Prüfen, ob die Gehäuseteile der Leuchte nicht beschädigt sind. Wenn ja, Montage

nicht fortsetzen – Bestandteile müssen sofort ausgetauscht werden.

3. Bei der Montage prüfen, ob Steuerelemente bei mit Dämmerungsschaltern und

Näherungssensoren ausgestatteten Leuchten von Fremdgegenständen oder der

Umgebung nicht verdeckt sind.

4. Sich vergewissern, dass Drossel und Speiseleitung nicht beschädigt sind. Die Drossel

sollte die Speiseleitung umfassen, ohne dass sie verschoben wird. Eine lockere Lei-

tung ist festzuschrauben.

5. Dafür sorgen, dass Schraubverbindungen an den bei der Montage eingesetzten

Gehäusebestandteilen nicht locker sind. Lockere Schraubverbindungen festschrau-

ben, damit sie nicht verschoben werden.

6. Die Leuchte muss bei der Montage nicht geönet werden. Laut allgemeinen Garan-

tiebestimmungensindjeglicheGarantieansprücheausgeschlossen,wennohne eine

schriftliche Genehmigung von LUMI TEAM an der Leuchte irgendwelche Eingrie

vorgenommen werden. Als Ausnahme gelten Leuchten, in deren Montageanwei-

sungen angeführt ist, dass das Önen des Gehäuses während der Montage erlaubt

ist. In diesem Fall sollte man beim Önen der Leuchte Folgendes prüfen:

fDichtungen – Zustand (ob sie beschädigt, durchtrennt oder brüchig sind), Sitz

(ob sie nicht verschoben sind);

fKorrosions- und Oxidierungsspuren (Korrosion und Oxidierung sind ein Beweis

dafür, dass die Leuchte nicht mehr dicht ist undWasser in sie eindringt);

fErdungsleitungen (sie dürfen nicht locker sein, Klemmen dürfen weder

beschädigt sein noch Oxidierungsspuren aufweisen – gilt für Leuchten der

Schutzklasse I);

fKunststoteile (sie dürfen keine mechanischen Beschädigungen aufweisen,

z.B. Risse – gilt für Leuchten der Schutzklasse II);

finnere Schraubverbindungen der Leuchte (lockere Schrauben sind festzu-

schrauben, um zu gewährleisten, dass Bestandteile nicht verschoben werden).

Im Zusammenhang mit den Garantieleistungen ist noch folgendes von Belang:

fDie Leuchte darf nur eine entsprechend qualizierte Person montieren und warten.

fBeschädigte Leuchten dürfen nur von LUMI TEAM bzw. einem von LUMI TEAM

autorisierten Dritten vorgenommen werden. Beschädigte/zerstörte Bestandteile

der Leuchte sind gegen originelle Ersatzteile auszutauschen. Der Austausch sollte

während der Garantiedauer erfolgen, damit diese nicht erlischt.

Um den optimalen Lichtstrom zu erhalten, darf sich kein Schmutz an der Leuchte ansam-

meln (Wartung siehe Punkt 1).

MAINTENANCE

INFORMATIONS POUR

LES UTILISATEURS

L’objectif de la maintenance est de garantir le fonctionnement sans défaillance du lumi-

naire d’éclairage et d’assurer les paramètres optimaux de fonctionnement pendant la

période la plus longue possible. Grâce à la première maintenance réalisée pendant le

montage, vous assurez à l’appareil les paramètres optimaux de fonctionnement. An que

l’exploitation du luminaire d’éclairage se fasse sans défaillance, il faut respecter les recom-

mandations ci-dessous, indépendamment du niveau de protection IP et de la méthode

d’installation.

1. Éliminez les souillures et les poussières de la surface du luminaire d’éclairage (le

corps, les vitres/lentilles, les vis, les radiateurs et les boîtiers des interrupteurs crépus-

culaires) à l’aide d'un chion humide – il est recommandé d’utiliser les produits de

nettoyage couramment utilisés. Puis, il faut essuyer soigneusement la surface à l’aide

d'un chion doux. N’utilisez jamais de substances caustiques ni de solvants. L’utili-

sation du jet d’eau sous pression dirigé directement sur le luminaire d’éclairage (par

exemple du nettoyeur haute-pression), peut causer l’endommagement de l’appareil.

2. Vériez si les éléments du boîtier du luminaire d’éclairage ne sont pas endommagés.

Si vous constatez des endommagements, il faut arrêter les activités de montage – il

faut immédiatement remplacer les composants endommagés.

3. Dans le cas du luminaire d’éclairage équipé des interrupteurs crépusculaires et des

capteurs de mouvement, lors du montage, il faut vérier si les dispositifs respon-

sables de la commande de l’éclairage ne sont pas dissimulés par les éléments voisins.

4. Assurez-vous que la bobine d'arrêt et le conduit d’alimentation ne soient pas endom-

magés.La bobine d'arrêtdoit stabiliser le conduit d’alimentation de manièreà rendre

impossible tout déplacement. Si la bobine d'arrêt est desserrée, il faut l’immobiliser.

5. Vériez que les vis xant les éléments du boîtier utilisés lors du montage ne soient

pas desserrées. Serrez les vis desserrées pour éviter tout déplacement.

6. Il n’est pas nécessaire d’ouvrir le luminaire d’éclairage pour réaliser l’installation.
