Magnat Audio QUANTUM 677 User manual

QUANTUM 677
QUANTUM 675
QUANTUM 673
QUANTUM CENTER 67
OWNER’S MANUAL/WARRANTY DOCUMENT

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung
stehenden Rückgabe- und Sammelsystemen zu.
At the end of the product’s useful life, please dispose of it at appropriate
collection points provided in your country.
Une fois le produit en n de vie, veuillez le déposer dans un point de recyclage
approprié.

16
37
Abbildungen/Illustrations

Egregio cliente MAGNAT,
innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo
questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.
La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.
INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI MAGNAT QUANTUM
Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi
specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza no a 3 m e con una
sezione trasversale di almeno 2,5 mm², per lunghezze maggiori di almeno 4 mm².
L’amplicatore e/o il ricevitore devono rimanere scollegati nché non sono stati effettuati tutti i collegamenti.
Gli altoparlanti devono trovarsi nella posizione in cui si prevede d’installarli per potere tagliare i cavi della
lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.
Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm. Le estremità devono essere ritorte, è meglio
che stagnarle, quindi vanno introdotte nei morsetti ed avvitate. (Fig. 1)
Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli
altoparlanti devono essere collegati ai morsetti (-) dell’amplicatore ed i morsetti rossi (+) degli altoparlanti
ai morsetti (+) dell’amplicatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto
collegamento in fase, un lo del cavo è rigato o contrassegnato con una striscia colorata.
Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un
cortocircuito con li sporgenti. Questo sarebbe estremamente pericoloso per l’amplicatore collegato.
ALTOPARLANTI MAGNAT QUANTUM IN FUNZIONAMENTO STEREO
Si ottiene la posizione d’ascolto ottimale quando gli altoparlanti ed il punto d’ascolto formano un triangolo
isoscele. Posizionando l’altoparlante sinistro e quello destro alla stessa distanza dal punto d’ascolto, i
segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanciato. (Fig. 2)
Gli altoparlanti devono essere visibili dal punto d’ascolto. Ostacoli fonoassorbenti o riettenti producono
distorsioni del suono. Inoltre quando si installano gli altoparlanti devono essere rispettate le seguenti
distanze:
Altoparlanti ssi Quantum: Dalla parete posteriore almeno 20 cm, dalla parete laterale almeno 30 cm.
In questo modo si evita una riproduzione eccessiva dei bassi.
Altoparlanti da scaffale Quantum: Anche gli altoparlanti da scaffale dovrebbero essere installati
possibilmente senza avere ostacoli, la distanza laterale e posteriore alle pareti ed oggetti dovrebbe
essere almeno di 10 cm, i tweeter dovrebbero trovarsi ad altezza delle orecchie.
Supporti (altoparlanti ssi Quantum): Per l’installazione devono essere utilizzati i supporti forniti in
dotazione che separano gli altoparlanti dalla supercie su cui sono posati impedendo la formazione di
sgradevoli risonanze. Nel caso di altoparlanti ssi è possibile scegliere tra le punte in metallo o in gomma
dura. Le punte vengono avvitate nei raccordi lettati sul lato inferiore dell‘altoparlante.
ALTOPARLANTI MAGNAT QUANTUM COME ALTOPARLANTI FRONTALI O POSTERIORI
Gli altoparlanti frontali vengono sistemati a destra ed a sinistra del televisore all’altezza delle orecchie e
possibilmente alla stessa distanza dal televisore. Gli altoparlanti posteriori vengono sistemati a sinistra
ed a destra a anco o meglio dietro la posizione di ascolto all’altezza delle orecchie o leggermente più
in alto. (Fig. 3)
16

MAGNAT QUANTUM 677, 675, 673 – BI-WIRING E BI-AMPING
Bi-wiring signica che le frequenze alte e basse vengono trasmesse attraverso linee separate. Il metodo
bi-amping richiede, oltre alla seconda linea, anche un ulteriore secondo amplicatore terminale. Con
quest’ultimo metodo è possibile migliorare ulteriormente la riproduzione.
Glialtoparlanti Quantumgrazieaterminalidicollegamento speciali,sono predispostisia perilfunzionamento
tradizionale che per il funzionamento bi-wiring e bi-amping. Esternamente questo si può riconoscere dai
4 collegamenti a vite. I due superiori portano ai tweeter ed i due inferiori ai woofer. I collegamenti positivi
e negativi sono collegati in fabbrica mediante ponticelli metallici che per il funzionamento bi-wiring e
bi-amping devono essere rimossi. Nelle gure 4a (funzionamento tradizionale), 4b (bi-wiring) e 4c
(bi-amping) è illustrato il corretto collegamento degli altoparlanti.
MAGNAT QUANTUM CENTER 67
L’altoparlante centrale Quantum Center 67 è adattato otticamente ed acusticamente agli altri modelli
Quantum. L’altoparlante viene posizionato nelle immediate vicinanze sopra o sotto il televisore. Altrimenti
si prega di osservare anche le indicazioni generali del capitolo precedente.
MAGNAT QUANTUM 6725A
Il Subwoofer Quantum 6725A attivo è adattato otticamente ed acusticamente in modo perfetto agli altri
altoparlanti della serie Quantum. Si prega di osservare le istruzioni d’uso separate che accompagnano
questo prodotto.
COLLEGAMENTO AD UN RICEVITORE AV
Nelle gure 5 e 6 sono visualizzate due varianti di collegamento ad un ricevitore AV.

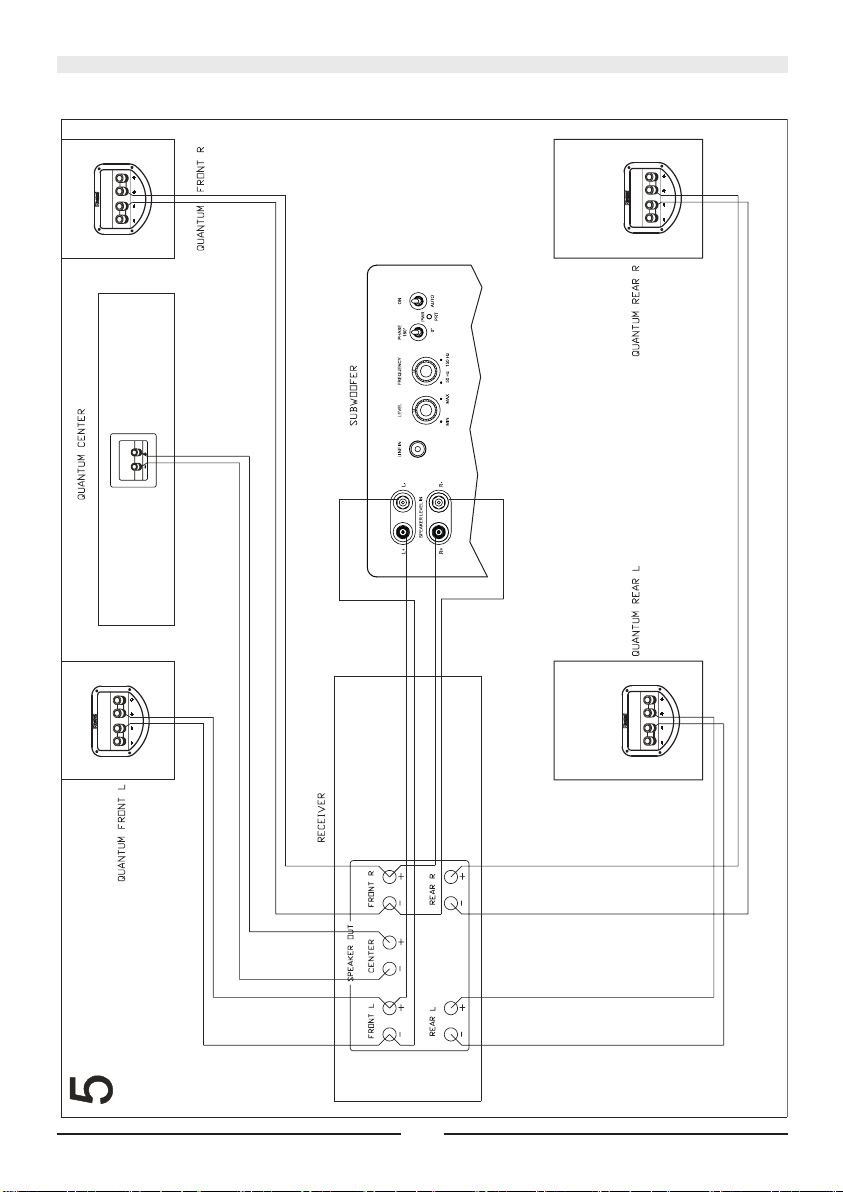

Fig 5: Ricevitore AV senza uscita Subwoofer
Fig 6: Ricevitore AV con uscita Subwoofer
SUGGERIMENTI PER EVITARE GUASTI
La regolazione ottimale dei toni degli altoparlanti MAGNAT si ottiene con i regolatori in posizione centrale,
cioè con una riproduzione lineare dell’amplicatore. Se i regolatori sono stati spostati di molto, viene
trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un
volume alto.
Se si possiede un amplicatore con una potenza d’uscita notevolmente superiore rispetto alla potenza
massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però
accade molto raramente.
Tuttavia amplicatori con una bassa potenza d’uscita possono diventare pericolosi per le casse già con
volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplicatori potenti.
Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente
pericolose per gli altoparlanti.
Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo
subito. Se si preferisce tenere il volume alto, fare attenzione che l’amplicatore abbia almeno una potenza
d’uscita accettabile per le casse.
17

IN GENERALE ...
gli amplicatori, i sintonizzatori ed i lettori CD, non solo quelli economici, possono generare oscillazioni
non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare
controllare l’impianto ad un tecnico.
PULIZIA
Utilizzare per la pulizia delle superci un detergente delicato, non utilizzare quindi alcun prodotto per la
pulizia dei mobili o sim.
DATI TECNICI
Quantum 677 Quantum 675
Congurazione: bassreex 3 vie bassreex 2 1/2 vie
Potenza max.: 200 / 350 Watt 180 / 300 Watt
Impedenza: 4 – 8 Ohm 4 – 8 Ohm
Gamma di frequenze: 20 – 50 000 Hz 22 – 50 000 Hz
Potenza amplicatore consigliata: > 30 Watt > 30 Watt
Rendimento (1 Watt/1 m): 93 dB 92 dB
Dimensioni (largh x alt x prof): 202 x 1080 x 316 mm 202 x 995 x 316 mm
Accessori: Punte in metallo Punte in metallo
Quantum 673 Quantum Center 67
Congurazione: bassreex 2 vie bassreex 2 vie
Potenza max.: 100 / 180 Watt 100 / 180 Watt
Impedenza: 4 – 8 Ohm 4 – 8 Ohm
Gamma di frequenze: 30 – 50 000 Hz 32 – 50 000 Hz
Potenza amplicatore consigliata: > 20 Watt > 20 Watt
Rendimento (1 Watt/1 m): 91 dB 91 dB
Dimensioni (largh x alt x prof): 202 x 350 x 280 mm 490 x 175 x 280 mm
CON RISERVA DI APPORTARE MODIFICHE TECNICHE.
18

37

38

39

40

41

Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte
erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für MAGNAT
HiFi-Produkte 5 Jahre Garantie zu gewähren.
Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte
folgendes:
1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer
Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung,
Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das
Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die
Kontrollkarte ausgefüllt dem Produkt beiliegt • die Kaufquittung beigefügt ist.
5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar (Reklamationen für
solche Schäden müssen umgehend bei der Transportrma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen
u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte
Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame
Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
• Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.
Congratulations! You have made a wise selection in becoming the owner of a MAGNAT HiFi equipment. Due to high quality MAGNAT
HiFi products have earned an excellent reputation through the western world. And this high quality standard enables us to grant a 5-years
warranty for MAGNAT HiFi products.
The equipments are checked and tested continously during the entire production process. In case you have problems with your MAGNAT
HiFi equipment, kindly observe the following:
1. The guarantee period commences with the purchase of the component and is applicable only to the original owner.
2. During the guarantee period we will rectify any defects due to faulty material or workmanship by replacing or repairing the defective part
at our discretion. Further claims, and in particular those for price reduction, cancellation of sale, compensation for damages or subsequential
damages, are excluded. The guarantee period is not altered by the fact that we have carried out guarantee work.
3. Unauthorized tampering with the equipment will invalidate this guarantee.
4. Consult your authorized dealer rst, if guarantee service is needed. Should it prove necessary to return the component to the factory,
please insure that • the component is packed in original factory packing in good condition • the quality control card has been lled out and
enclosed with the component • your enclose your receipt as proof of purchase.
5. Excluded from the guarantee are: • Illuminates • Wear parts • Shipping damages, either readily apparent or concealed (claims for
such damages must be lodged immediately with forwarding agent, the railway express ofce or post ofce). • Scratches in cases, metal
components, front panels, etc. (You must notify your dealer directly of such defects within three days of purchase.) • Defects caused by
incorrect installation or connection, by operation errors (see operating instructions), by overloading or by external force. • Equipments which
have been repaired incorrectly or modied or where the case has been opened by persons other than us. • Consoquential damages to other
equipments. • Reimbursement of cools, without our prior consent, when repairing damages by third parties.
Toutes nos félicitations!
Vouz avez bien choisi et êtes le propriétaire heureux d’un produit MAGNAT. Les produits MAGNAT ont une excellente réputation pour leur
bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits MAGNAT.
Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérications constants. Si, pourtant, vous
rencontrez des difculés avec votre appareil MAGNAT veuillez tenir compte de ce qui suit:
1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à
notre guise, à l’échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l’appareil.
4. Lors d’une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l’appareil doit nous
être retourné, veuillez tenir compte que: • l’appareil soit expédié dans son ermballage d’origine, • la carte de contrôle dûment remplie soit
jointe, • le bon d’achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d´eclairage • Pièces d’usure • Avaries de transport, visibles ou non (de telles réclamations
doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques,
couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l’achat). • Dommages
résultant d’un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.
• Appareils réparés non conformément ou modiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d’autres
appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

Garantiekarte
Warranty Card
Typ/Type
Serien-Nr./Serial-No.
Name und Anschrift des Händlers/Stempel
Name and address of the dealer/stamp
Käufer/Customer
Name/Name
Straße/Street
PLZ, Ort/City
Land/Country
Nur gültig in Verbindung mit Ihrer Kaufquittung!
No warranty without receipt!
Kaufdatum/buying date

Magnat Audio-Produkte GmbH
Lise-Meitner-Str. 9 • D-50259 Pulheim • Germany
Tel. [phone] / 807 - 0 • Fax [phone] / 807 - 399
Internet:http://www.magnat.de
