Makita 9557PBK User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Angle Grinder
Meuleuse d'Angle
Esmeriladora Angular
9556PB
9557PB
9558PB
006110

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model 9556PB 9557PB 9558PB
Wheel diameter 100 mm (4") 115 mm (4-1/2") 125 mm (5")
No load speed (RPM) 10,000/min 10,000/min 10,000/min
Overall length 273 mm (10-3/4") 273 mm (10-3/4") 273 mm (10-3/4")
Net weight 2.0 kg (4.3 lbs) 2.1 kg (4.5 lbs) 2.1 kg (4.6 lbs)
Spindle thread M10 x 1.25 5/8" 5/8"
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
USA002-2
GENERAL SAFETY RULES
(For All Tools)
WARNING! Read and understand all instructions.
Failure to follow all instructions listed below, may result in
electric shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS.
Work Area
1. Keep your work area clean and well lit.
Cluttered benches and dark areas invite
accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug ( one blade is wider than the
other.) This plug will fit in a polarized outlet
only one way. If the plug does not fit fully in
the outlet, reverse the plug. If it still does not
fit, contact a qualified electrician to install a
polarized outlet. Do not change the plug in any
way. Double insulation eliminates the need for
the three wire grounded power cord and grounded
power supply system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords
immediately. Damaged cords increase the risk of
electric shock.
8. When operating a power tool outside, use an
outdoor extension cord marked "W-A" or "W".
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use tool while tired or under the
influence of drugs, alcohol, or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair,
clothing, and gloves away from moving parts.
Loose clothes, jewelry, or long hair can be caught
in moving parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your
finger on the switch or plugging in tools that have
the switch on invites accidents.
12. Remove adjusting keys or wrenches before
turning the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. Proper footing and balance
enables better control of the tool in unexpected
situations.
14. Use safety equipment. Always wear eye
protection. Dust mask, non-skid safety shoes,
hard hat, or hearing protection must be used for
appropriate conditions. Ordinary eye or sun
glasses are NOT eye protection.
Tool Use and Care
15. Use clamps or other practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body is

3
unstable and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such
preventive safety measures reduce the risk of
starting the tool accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other
condition that may affect the tool’s operation.
If damaged, have the tool serviced before
using. Many accidents are caused by poorly
maintained tools.
22. Use only accessories that are recommended
by the manufacturer for your model.
Accessories that may be suitable for one tool, may
become hazardous when used on another tool.
Service
23. Tool service must be performed only by
qualified repair personnel. Service or
maintenance performed by unqualified personnel
could result in a risk of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of
unauthorized parts or failure to follow Maintenance
instructions may create a risk of electric shock or
injury.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An
undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. Table 1
shows the correct size to use depending on cord
length and nameplate ampere rating. If in doubt, use
the next heavier gage. The smaller the gage number,
the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Not Recommended
000173
USB005-5
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to grinder safety rules. If you use this tool unsafely
or incorrectly, you can suffer serious personal
injury.
1. Always use proper guard with grinding wheel.
A guard protects operator from broken wheel
fragments.
2. Accessories must be rated for at least the
speed recommended on the tool warning label.
Wheels and other accessories running over rated
speed can fly apart and cause injury.
3. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord.
Contact with a "live" wire will make exposed metal
parts of the tool "live" and shock the operator.
4. When using depressed center grinding wheels,
be sure to use only fiberglass-reinforced
wheels.
5. Always use safety glasses or goggles.
Ordinary eye or sun glasses are NOT safety
glasses.
6. Check the wheel carefully for cracks or
damage before operation. Replace cracked or
damaged wheel immediately. Run the tool
(with guard) at no load for about a minute,
holding tool away from others. If wheel is
flawed, it will likely separate during this test.
7. Use only flanges specified for this tool.
8. Be careful not to damage the spindle, the
flange (especially the installing surface) or the
lock nut. Damage to these parts could result in

4
wheel breakage.
9. NEVER use tool with wood cutting blades or
other sawblades. Such blades when used on a
grinder frequently kick and cause loss of
control leading to personal injury.
10. Hold the tool firmly.
11. Keep hands away from rotating parts.
12. Make sure cord is clear of wheel. Do not wrap
cord around your arm or wrist. If control of
tool is lost, cord may become wrapped around
you and cause personal injury.
13. Make sure the wheel is not contacting the
workpiece before the switch is turned on.
14. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced wheel.
15. Use the specified surface of the wheel to
perform the grinding.
16. Watch out for flying sparks. Hold the tool so
that sparks fly away from you and other
persons or flammable materials.
17. Do not leave the tool running. Operate the tool
only when hand-held.
18. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
19. ALWAYS wear proper apparel including long
sleeve shirts, leather gloves and shop aprons
to protect skin from contact with hot
grindings.
20. Use of this tool to grind or sand some
products, paints and wood could expose user
to dust containing hazardous substances. Use
appropriate respiratory protection.
21. After using the tool, make sure the wheel
rotation comes to a complete stop before
setting the tool down. Setting the tool down
with the wheel rotating can cause personal
injury.
22. NEVER USE Stone Cup type wheels with this
grinder. This grinder is not designed for these
types of wheels and the use of such a product may
result in serious personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD291-2

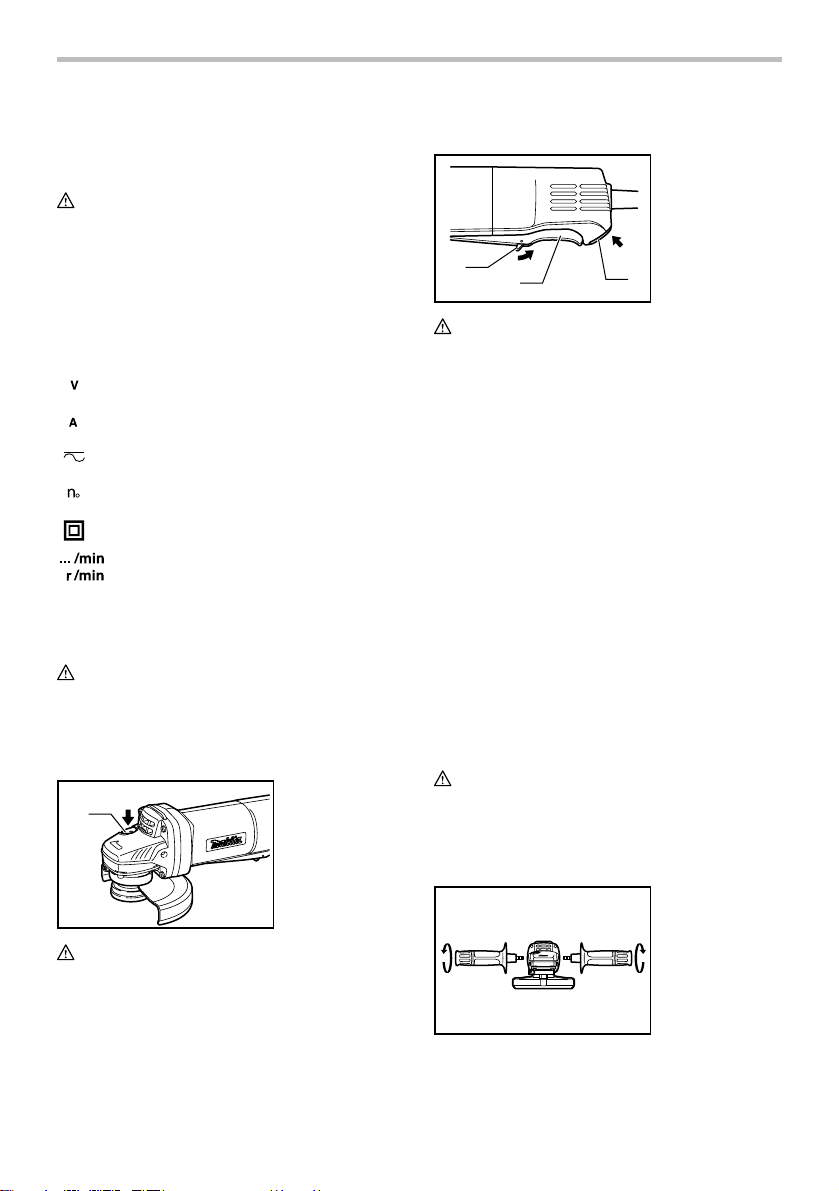

Symbols
The followings show the symbols used for tool.
･volts
･amperes
･alternating or direct current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Shaft lock
1
006111
CAUTION:
• Never actuate the shaft lock when the spindle is
moving. The tool may be damaged.
Press the shaft lock to prevent spindle rotation when
installing or removing accessories.
Switch action
1
23
006112
CAUTION:
• Before plugging in the tool, always check to see
that the switch lever actuates properly and returns
to the "OFF" position when released.
1. Lock-off lever
2. Switch lever
3. Lock button
1. Shaft lock

5
• Switch can be locked in "ON" position for ease of
operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain firm grasp on tool.
• Do not pull the switch lever forcibly without pushing
in the lock-off lever.
To prevent the switch lever from accidentally pulled, a
lock-off lever is provided. To start the tool, pull the lock-off
lever toward the operator and then pull the switch trigger.
Release the switch lever to stop. For continuous
operation, pull the switch lever and then push in the lock
button. To stop the tool from the locked position, pull the
switch lever fully, then release it.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing side grip (handle)
006113
CAUTION:
• Always be sure that the side grip is installed
securely before operation.
Screw the side grip securely on the position of the tool as
shown in the figure.
Installing or removing wheel guard
1
2
3
006114
1
2
3
006115
CAUTION:
• When using a depressed center grinding
wheel/Multi-disc, flex wheel, wire wheel brush,
cut-off wheel or diamond wheel, the wheel guard
must be fitted on the tool so that the closed side of
the guard always points toward the operator.
Mount the wheel guard with the protrusion on the wheel
guard band aligned with the notch on the bearing box.
Then rotate the wheel guard around 180 degrees. Be
sure to tighten the screw securely.
To remove wheel guard, follow the installation procedure
in reverse.
Installing or removing depressed center
grinding wheel/Multi-disc
1
2
3
006116
WARNING:
• Always use supplied guard when depressed center
grinding wheel/Multi-disc is on tool. Wheel can
shatter during use and guard helps to reduce
chances of personal injury.
Mount the inner flange onto the spindle. Fit the wheel/disc
on the inner flange and screw the lock nut onto the spindle.
To tighten the lock nut, press the shaft lock firmly so that
the spindle cannot revolve, then use the lock nut wrench
and securely tighten clockwise.
1
2
006117
1. Lock nut wrench
2. Shaft lock
1. Lock nut
2. Depressed
center
wheel/Multi-disc
3. Inner flange
1. Wheel guard
2. Bearing box
3. Screw
1. Wheel guard
2. Bearing box
3. Screw

6
To remove the wheel, follow the installation procedure in
reverse.
WARNING:
• Only actuate the shaft lock when the spindle is not
moving.
Installing or removing flex wheel (optional
accessory)
1
2
3
4
006118
WARNING:
• Always use supplied guard when flex wheel is on
tool. Wheel can scatter during use and guard helps
to reduce chances of personal injury.
Follow instructions for depressed center grinding
wheel/Multi-disc but also use plastic pad over wheel. See
order of assembly on accessories page in this manual.
Installing or removing abrasive disc (optional
accessory)
1
2
3
006119
NOTE:
• Use sander accessories specified in this manual.
These must be purchased separately.
Mount the rubber pad onto the spindle. Fit the disc on the
rubber pad and screw the lock nut onto the spindle. To
tighten the lock nut, press the shaft lock firmly so that the
spindle cannot revolve, then use the lock nut wrench and
securely tighten clockwise.
To remove the disc, follow the installation procedure in
reverse.
OPERATION
WARNING:
• It should never be necessary to force the tool. The
weight of the tool applies adequate pressure.
Forcing and excessive pressure could cause
dangerous wheel breakage.
• ALWAYS replace wheel if tool is dropped while
grinding.
• NEVER bang or hit grinding disc or wheel onto
work.
• Avoid bouncing and snagging the wheel, especially
when working corners, sharp edges etc. This can
cause loss of control and kickback.
• NEVER use tool with wood cutting blades and other
sawblades. Such blades when used on a grinder
frequently kick and cause loss of control leading to
personal injury.
CAUTION:
• After operation, always switch off the tool and wait
until the wheel has come to a complete stop before
putting the tool down.
Grinding and sanding operation
AB
15
006122
ALWAYS hold the tool firmly with one hand on housing
and the other on the side handle. Turn the tool on and
then apply the wheel or disc to the workpiece.
In general, keep the edge of the wheel or disc at an angle
of about 15 degrees to the workpiece surface.
During the break-in period with a new wheel, do not work
the grinder in the B direction or it will cut into the
workpiece. Once the edge of the wheel has been
rounded off by use, the wheel may be worked in both A
and B direction.
1. Lock nut
2. Abrasive disc
3. Rubber pad
1. Lock nut
2. Flex wheel
3. Plastic pad
4. Inner flange

7
Operation with abrasive cut-off / diamond
wheel (optional accessory)
1
2
3
4
010855
The direction for mounting the lock nut and the inner
flange varies by wheel thickness. Refer to the table
below.
Abrasive cut-off wheel Diamond wheel
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
16 mm (5/8") 20 mm (13/16")
22.23 mm (7/8")
Abrasive cut-off wheel Diamond wheel
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
22.23 mm (7/8") 22.23 mm (7/8") 22.23 mm (7/8")
16 mm (5/8")
20 mm (13/16")
1
2
3
1
4
3
1. Lock nut 2. Abrasive cut-off wheel 3. Inner flange 4. Diamond wheel
100 mm (4")
115 mm (4 - 1/2") / 125 mm (5")
1. Lock nut 2. Abrasive cut-off wheel 3. Inner flange 4. Diamond wheel
1
2
3
1
4
3
010848
WARNING:
• When using an abrasive cut-off / diamond wheel,
be sure to use only the special wheel guard
designed for use with cut-off wheels.
• NEVER use cut-off wheel for side grinding.
• Do not "jam" the wheel or apply excessive pressure.
Do not attempt to make an excessive depth of cut.
Overstressing the wheel increases the loading and
susceptibility to twisting or binding of the wheel in
the cut and the possibility of kickback, wheel
breakage and overheating of the motor may occur.
• Do not start the cutting operation in the workpiece.
Let the wheel reach full speed and carefully enter
into the cut moving the tool forward over the
1. Lock nut
2. Abrasive cut-off
wheel/diamond
wheel
3. Inner flange
4. Wheel guard for
abrasive cut-off
wheel/diamond
wheel

8
workpiece surface. The wheel may bind, walk up
or kickback if the power tool is started in the
workpiece.
• During cutting operations, never change the angle
of the wheel. Placing side pressure on the cut-off
wheel (as in grinding) will cause the wheel to crack
and break, causing serious personal injury.
• A diamond wheel shall be operated perpendicular
to the material being cut.

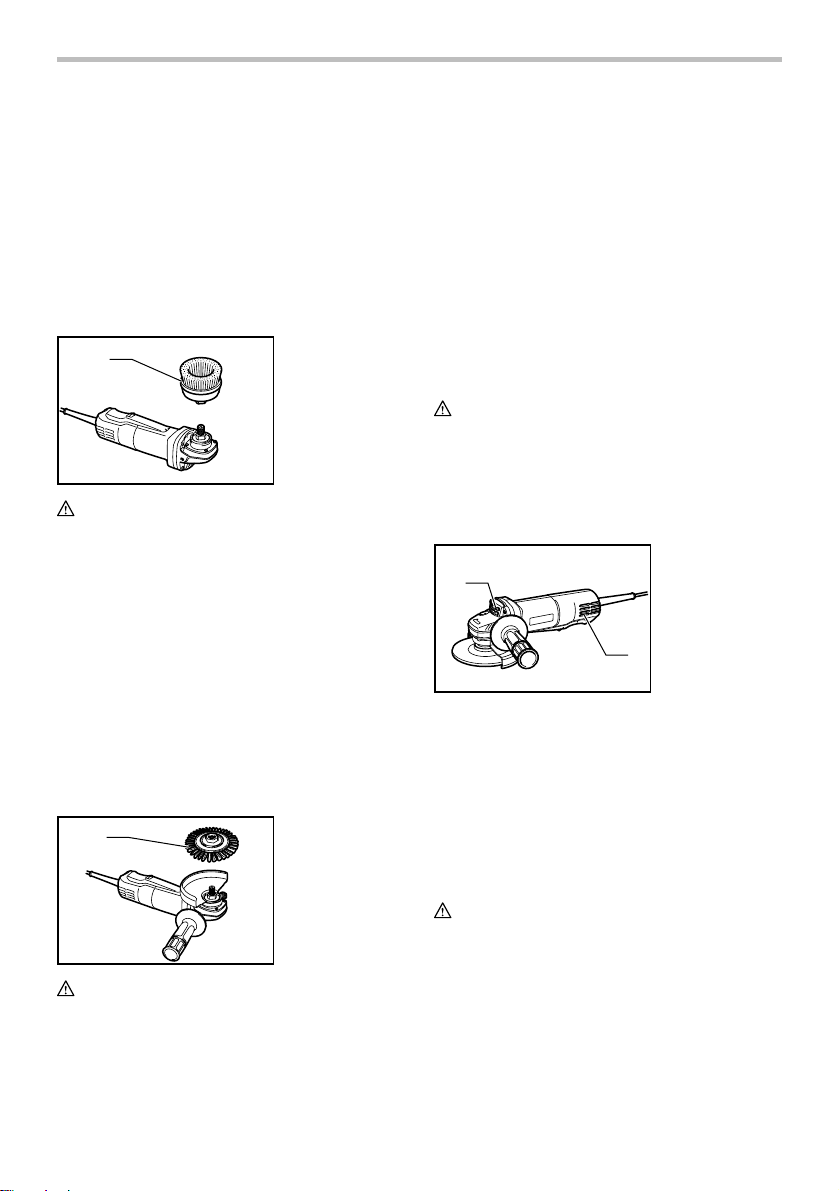

Operation with wire cup brush (optional
accessory)
1
006123
CAUTION:
• Check operation of brush by running tool with no
load, insuring that no one is in front of or in line with
brush.
• Do not use brush that is damaged, or which is out of
balance. Use of damaged brush could increase
potential for injury from contact with broken brush
wires.
Unplug tool and place it upside down allowing easy
access to spindle. Remove any accessories on spindle.
Thread wire cup brush onto spindle and tighten with
supplied wrench. When using brush, avoid applying too
much pressure which causes over bending of wires,
leading to premature breakage.

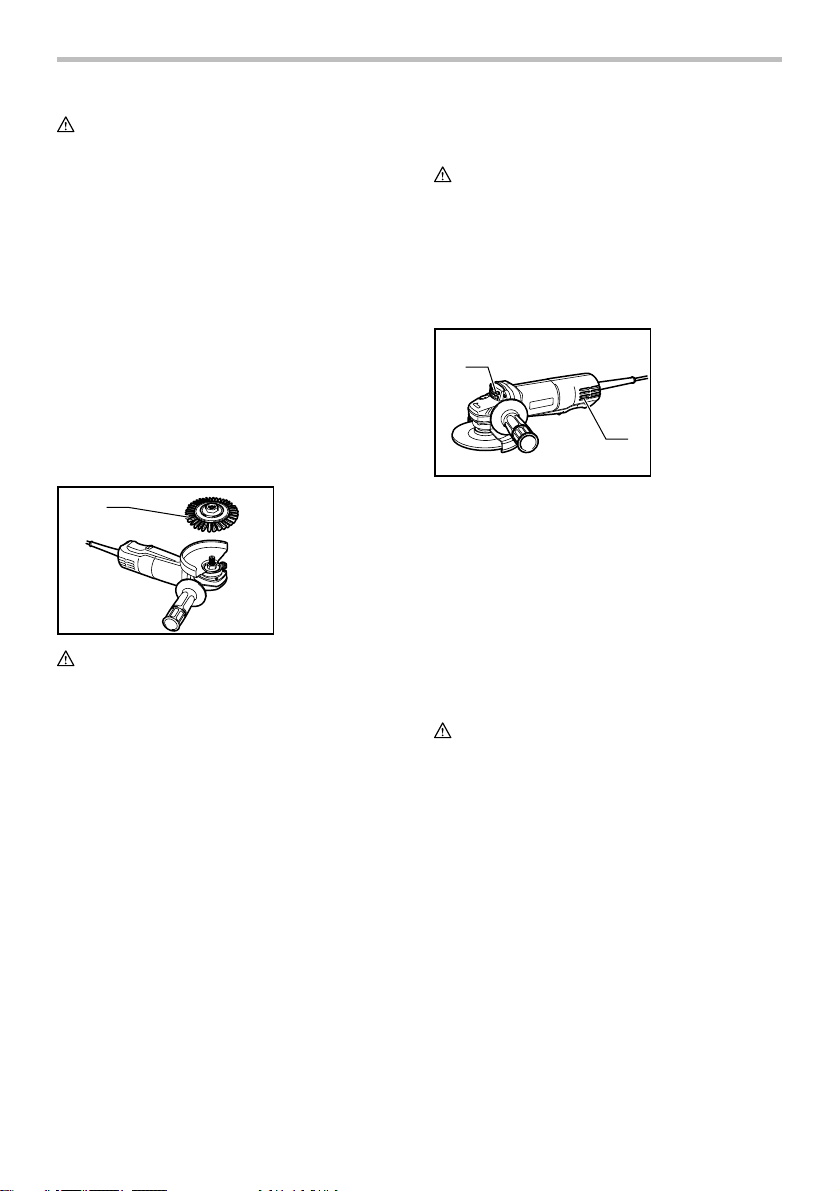

Operation with wire wheel brush (optional
accessory)
1
006124
CAUTION:
• Check operation of wire wheel brush by running
tool with no load, insuring that no one is in front of
or in line with the wire wheel brush.
• Do not use wire wheel brush that is damaged, or
which is out of balance. Use of damaged wire
wheel brush could increase potential for injury from
contact with broken wires.
• ALWAYS use guard with wire wheel brushes,
assuring diameter of wheel fits inside guard. Wheel
can scatter during use and guard helps to reduce
chances of personal injury.
Unplug tool and place it upside down allowing easy
access to spindle. Remove any accessories on spindle.
Thread wire wheel brush onto spindle and tighten with
the wrenches.
When using wire wheel brush, avoid applying too much
pressure which causes over bending of wires, leading to
premature breakage.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
1
2
006126
The tool and its air vents have to be kept clean.
Regularly clean the tool's air vents or whenever the vents
start to become obstructed.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized or Factory Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
• Your tool is supplied with a guard for use with a
depressed center grinding wheel, multi-disc,
diamond wheel, flex wheel and wire wheel brush. A
cut-off wheel can also be used with an optional
1. Exhaust vent
2. Inhalation vent
1. Wire wheel
brush
1. Wire cup brush

9
guard. If you decide to use your Makita grinder with
approved accessories which you purchase from
your Makita distributor or factory service center, be
sure to obtain and use all necessary fasteners and
guards as recommended in this manual. Your
failure to do so could result in personal injury to you
and others.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.

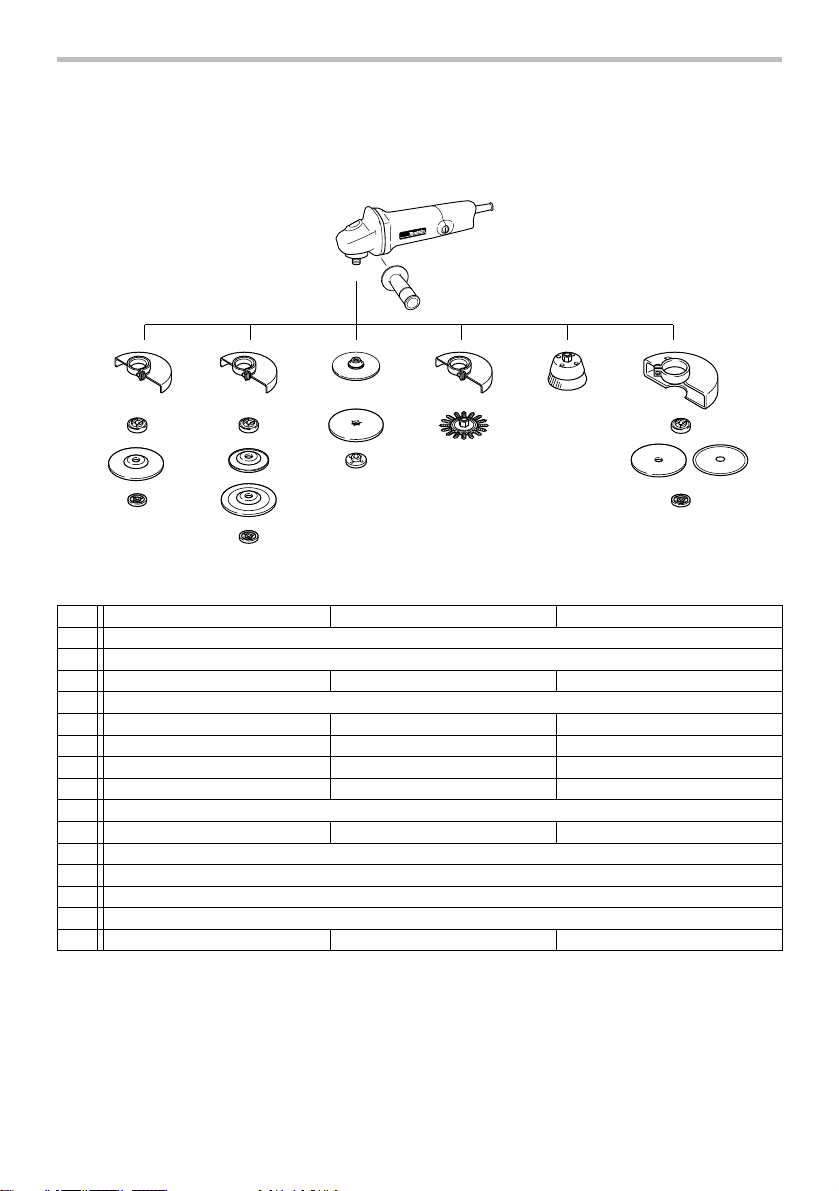

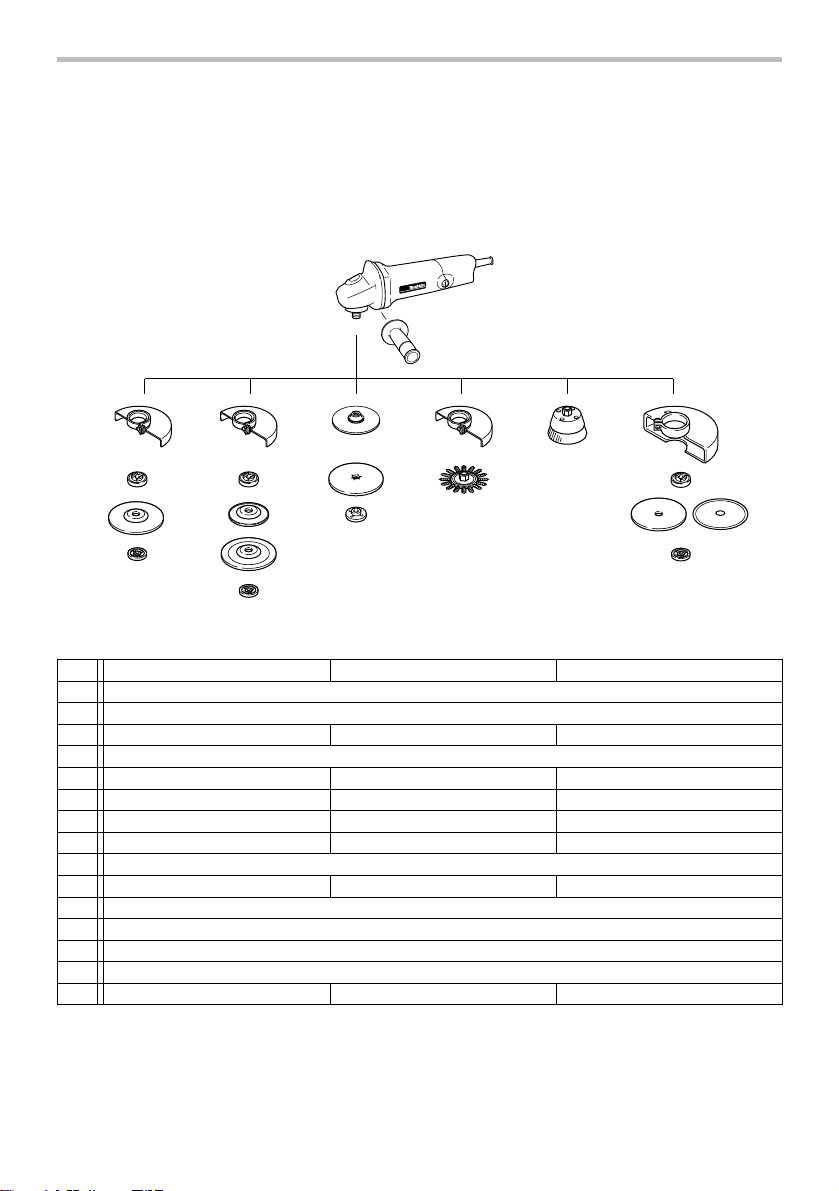

9556PB 9557PB 9558PB
1
2
3Inner flange 35 Inner flange 45Inner flange 45
4
5Lock nut 10-35 Lock nut 5/8-45Lock nut 5/8-45
6Plasticpad N/AN/A
7Flex wheelN/AN/A
8Rubber pad 76 Rubber pad 100 Rubber pad 115
9
10 Sanding lock nut 10-30 Sanding lock nut 5/8-48Sanding lock nut 5/8-48
11
12
13
14
-Lock nut wrench 20 Lock nut wrench 28 Lock nut wrench 28
Wire wheel brush
Wire cup brush
Wheel guard (For cut-off wheel)
Abrasive cut-off wheel / Diamond wheel
Grip 36
Wheel guard
Depressed center grinding wheel/Multi-disc
Abrasive disc
2
3
5
22
11
12 13
414
5
33
5
6
7
8
9
10
1
011440

10
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

11
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle 9556PB 9557PB 9558PB
Diamètre de la meule 100 mm (4") 115 mm (4-1/2") 125 mm (5")
Vitesse à vide (T/MIN) 10 000 /min 10 000 /min 10 000 /min
Longueur totale 273 mm (10-3/4") 273 mm (10-3/4") 273 mm (10-3/4")
Poids net 2,0 kg (4,3 lbs) 2,1 kg (4,5 lbs) 2,1 kg (4,6 lbs)
Filetage de l'arbre M10 x 1,25 5/8" 5/8"
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
USA002-2
Règles de sécurité générales
(POUR TOUS LES OUTILS)
MISE EN GARDE ! Assurez-vous d'avoir lu et
compris toutes les instructions. Il y a risque de choc
électrique, d'incendie et/ou de blessure grave si les
instructions ci-dessous ne sont pas respectées.
CONSERVEZ CE MODE
D'EMPLOI.
Zone de travail
1. Maintenez votre aire de travail propre et bien
éclairée. Les établis encombrés et les aires de
travail sombres ouvrent la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. Ils pourraient vous distraire et
vous faire perdre la maîtrise de l'outil.
Sécurité en matière d'électricité
4. Les outils à double isolation sont équipés
d'une fiche polarisée (une des lames est plus
large que l'autre), qui ne peut se brancher que
d'une seule façon dans une prise polarisée. Si
la fiche n'entre pas parfaitement dans la prise,
inversez sa position ; si elle n'entre toujours
pas bien, demandez à un électricien qualifié
d'installer une prise de courant polarisée. Ne
modifiez pas la fiche de l'outil. La double
isolation élimine le besoin d'un cordon
d'alimentation à trois fils avec mise à la terre ainsi
que d'une prise de courant mise à la terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs,
cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est en
contact avec la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez
pas l'outil par son cordon et ne débranchez
pas la fiche en tirant sur le cordon. Gardez le
cordon à l'écart de la chaleur, de l'huile, des
bords tranchants et des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagé augmente
le risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, employez un prolongateur pour
l'extérieur marqué "W-A" ou "W". Ces cordons
sont faits pour être utilisés à l'extérieur et réduisent
le risque de choc électrique.
Sécurité personnelle
9. Restez alerte, attentif à vos gestes, et faites
preuve de bon sens lorsque vous utilisez un
outil électrique. Évitez d'utiliser l'outil lorsque
vous êtes fatigué ou sous l'influence de
drogues, d'alcool ou de médicaments. Tout
moment d'inattention pendant l'utilisation d'un outil
électrique comporte un risque de blessure grave.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N'approchez jamais les
cheveux, les vêtements ou les gants des
pièces en mouvement. Des vêtements flottants,
des bijoux ou des cheveux longs risquent d'être
happés par des pièces en mouvement.
11. Méfiez-vous d'un démarrage accidentel. Avant
de brancher l'outil, assurez-vous que son
interrupteur est en position d'arrêt. En
transportant l'outil avec le doigt sur l'interrupteur

12
ou en branchant un outil dont l'interrupteur est en
position de marche, vous ouvrez toute grande la
porte aux accidents.
12. Enlevez les clés de réglage ou de serrage
avant de démarrer l'outil. Une clé laissée dans
une pièce tournante de l'outil peut provoquer des
blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilité vous permet de mieux
réagir à une situation inattendue.
14. Utilisez des accessoires de sécurité. Portez
toujours un protecteur pour la vue. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécurité antidérapantes, un casque
protecteur et/ou une protection d'oreille. Les
lunettes ordinaires et les lunettes de soleil NE
constituent PAS un protecteur pour la vue.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilité insuffisante et
peut entraîner une perte de maîtrise de l'outil.
16. Ne forcez pas l'outil. Utilisez un outil qui
convient au travail à effectuer. Si vous utilisez le
bon outil et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sûre.
17. N'utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
18. Débranchez la fiche de l'outil avant d'effectuer
un réglage, de changer d'accessoire ou de
ranger l'outil. De telles mesures préventives de
sécurité réduisent le risque de démarrage
accidentel de l'outil.
19. Une fois l'utilisation de l'outil terminée,
rangez-le hors de portée des enfants et
personnes qui en ignorent le fonctionnement.
Les outils représentent un danger entre les mains
de personnes qui n'en connaissent pas le mode
d'utilisation.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus,
dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
21. Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce
n'est cassée et que l'outil n'a subi aucun
dommage affectant son bon fonctionnement.
Le cas échéant, faites réparer l'outil avant de
l'utiliser. De nombreux accidents sont causés par
des outils mal entretenus.
22. N'utilisez que des accessoires que le fabricant
recommande pour votre modèle d'outil.
Certains accessoires peuvent convenir à un outil,
mais être dangereux avec un autre.
Réparation
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. La réparation
ou l'entretien effectué par du personnel non
qualifié risque d'entraîner des blessures.
24. Pour la réparation d'un outil, des pièces
identiques aux pièces d'origine doivent être
utilisées. Suivez les directives données à la
section ≪ENTRETIEN≫de ce manuel. L'emploi
de pièces non autorisées ou le non-respect des
instructions d'entretien peut créer un risque de
choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT.
Assurez-vous que le cordon prolongateur est en
bon état. Lors de l'utilisation d'un cordon
prolongateur, utilisez sans faute un cordon assez
gros pour conduire le courant que l'outil nécessite.
Un cordon trop petit provoquera une baisse de
tension de secteur, résultant en une perte de
puissance et une surchauffe. Le Tableau 1 indique la
dimension appropriée de cordon selon sa longueur
et selon l'intensité nominale indiquée sur la plaque
signalétique. En cas de doute sur un cordon donné,
utilisez le cordon suivant (plus gros). Plus le numéro
de gabarit indiqué est petit, plus le cordon est gros.
Tableau 1. Gabarit minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Non recommandé
000173

13
USB005-5
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la
meuleuse. L'utilisation non sécuritaire ou incorrecte
de cet outil comporte un risque de blessure grave.
1. Utilisez toujours un protecteur de meule
approprié. Le protecteur arrête les éclats en cas
de bris de la meule.
2. Les accessoires utilisés doivent être conçus
pour être utilisés au moins à la vitesse
recommandée sur l'étiquette d'avertissement
de l'outil. Toute meule ou tout accessoire utilisé à
une vitesse supérieure à sa capacité risque de
voler en éclats et de causer des blessures.
3. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l'outil de coupe
pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon. En cas
de contact avec un conducteur sous tension, les
pièces métalliques à découvert de l'outil
transmettraient un choc électrique à l'utilisateur.
4. Lors de l'utilisation des meules à moyeu
déporté, assurez-vous d'utiliser
exclusivement des meules renforcées de fibre
de verre.
5. Portez toujours des lunettes de sécurité ou
des lunettes à coques. Les lunettes ordinaires
et les lunettes de soleil ne sont PAS des
lunettes de sécurité.
6. Avant l'utilisation, vérifiez toujours
soigneusement l'absence de fissures ou de
dommages sur la meule. Remplacez
immédiatement toute meule fissurée ou
endommagée. Faites tourner l'outil à vide
(avec son protecteur) pendant environ 1
minute, en le maintenant à l'écart de toute
personne présente. Si la meule est
défectueuse, elle se détachera probablement
pendant ce test.
7. Utilisez exclusivement les flasques spécifiés
pour cet outil.
8. Prenez garde d'endommager l'axe, le flasque
(tout particulièrement sa surface de pose) ou
le contre-écrou. La meule risque de casser si
ces pièces sont endommagées.
9. NE JAMAIS utiliser cet outil avec des lames à
bois ou autres lames de scie. Les lames de ce
type sautent fréquemment lorsqu'elles sont
utilisées sur une meuleuse et risquent
d'entraîner une perte de maîtrise pouvant
causer des blessures.
10. Tenez l'outil fermement.
11. Gardez les mains éloignées des pièces en
rotation.
12. Assurez-vous que le cordon ne se trouve pas
dans la trajectoire du disque. N'enroulez pas
le cordon autour de votre bras ou poignet. Si
vous perdez le contrôle de l'outil, le cordon
risque de s'enrouler autour de vous et de
causer une blessure.
13. Assurez-vous que la meule n'entre pas en
contact avec la pièce avant de mettre l'outil
sous tension.
14. Avant d'utiliser l'outil sur la pièce elle-même,
laissez-le tourner un instant. Soyez attentif à
toute vibration ou sautillement pouvant
indiquer que la meule n'est pas bien installée
ou qu'elle est mal équilibrée.
15. Utilisez la face spécifiée de la meule pour
meuler.
16. Prenez garde aux étincelles qui jaillissent.
Tenez l'outil de sorte que les étincelles ne
jaillissent pas vers vous, vers une personne
présente ou vers un matériau inflammable.
17. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
18. Ne touchez pas la pièce immédiatement après
l'utilisation ; elle peut être très chaude et
brûler votre peau.
19. Portez TOUJOURS des vêtements adéquats
pour protéger la peau du contact avec des
pièces meulées encore chaudes, ces
vêtements incluant les chandails à manches
longues, les gants de cuir et les tabliers de
travail.
20. L'utilisation de cet outil pour meuler ou
poncer certains produits, les surfaces peintes
et le bois peut exposer l'utilisateur à des
poussières qui contiennent des substances
dangereuses. Veuillez porter une protection
des voies respiratoires adéquate.
21. Une fois l'utilisation terminée, assurez-vous
que la meule ne tourne plus avant de déposer
l'outil. Il y a risque de blessure si vous
déposez l'outil alors que la meule tourne
encore.
22. N'UTILISEZ JAMAIS de meule boisseau pour
pierre avec cet outil. Cette meuleuse n’est pas
conçue pour ce type de meules, et l’utilisation d’un
tel produit pourrait provoquer des blessures
graves.

14
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD291-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･courant alternatif ou continu
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Blocage de l'arbre
1
006111
ATTENTION:
• N'activez jamais le blocage de l'arbre alors que
l'arbre bouge. Vous pourriez endommager l'outil.
Appuyez sur le blocage de l'arbre pour empêcher l'arbre
de tourner lors de l'installation ou du retrait des
accessoires.
Interrupteur
1
23
006112
ATTENTION:
• Avant de brancher l'outil, vérifiez toujours que le
levier d'interrupteur fonctionne bien et revient en
position d'arrêt lorsque relâchée.
• Pour rendre le travail de l'utilisateur plus
confortable lors d'une utilisation prolongée,
l'interrupteur peut être verrouillé en position de
marche. Soyez prudent lorsque vous verrouillez
l'outil en position de marche, et maintenez une
poigne solide sur l'outil.
• N'essayez pas de tirer le levier de I'interrupteur
sans enfoncer d'abord le levier de sécurité.
Un levier de sécurité est fourni pour éviter de tirer
accidentellement sur le levier de I'interrupteur. Pour
mettre l'outil en marche, tirez le levier de sécurité vers
vous et tirez sur le levier de I'interrupteur. Pour arrêter
l'outil, relâchez le levier de I'interrupteur. Pour un
fonctionnement continu, tirez sur le levier de
I'interrupteur puis enfoncez le bouton de verrouillage.
Pour arrêter l'outil alors qu'il est en position verrouillée,
tirez complètement le levier de I'interrupteur puis
relâchez-le.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation de la poignée latérale (poignée)
006113
1. Levier de
sécurité
2. Levier
d'interrupteur
3. Bouton de
verrouillage
1. Verrouillage de
l'arbre

15
ATTENTION:
• Avant d'utiliser l'outil, assurez-vous toujours que la
poignée latérale est installée de façon sûre.
Vissez la poignée latérale à fond sur la position de l'outil
comme illustré sur la figure.
Installation ou retrait du carter de meule
1
2
3
006114
1
2
3
006115
ATTENTION:
• Si vous utilisez une meule ou un multidisque à
moyeu déporté, une meule flexible, une brosse
métallique circulaire, une meule à tronçonner ou
une meule diamantée, le carter de meule doit être
installé sur l'outil de sorte que la partie de la meule
ou du disque recouverte par le carter soit du côté
de l'utilisateur.
Monter le carter de meule avec la partie saillante du
collier carter de meule coïncidant avec l'encoche de la
cage de roulement. Ensuite, tourner le carter de meule
d'environ 180°. Ne pas manquer de bien bloquer la vis.
Pour retirer le carter de meule, suivez la procédure de
l'installation de l'autre côté.
Installation ou démontage du disque
multiple/roue de meulage à centre concave.
1
2
3
006116
AVERTISSEMENT:
• Utiliser toujours le protecteur fourni lorsque le
disque multiple/roue de meulage à centre concave
est monté sur l'outil. La roue de meulage peut se
briser durant l'utilisation et le protecteur sert à
réduire les risques de blessures.
Monter la bague interne sur la broche. Disposer le
disque/roue de meulage sur la bague interne et visser
l'écrou de verrouillage sur la broche.
Pour serrer le contre-écrou, appuyez fermement sur le
blocage de l'arbre pour empêcher l'arbre de tourner, puis
utilisez la clé à contre-écrou en serrant fermement dans
le sens des aiguilles d'une montre.
1
2
006117
Pour retirer la meule, suivez la procédure de l'installation
de l'autre côté.
AVERTISSEMENT:
• Activez uniquement le blocage de l'arbre lorsque
l'axe ne bouge pas.
Installation ou retrait de la meule flexible
(accessoire en option)
1
2
3
4
006118
AVERTISSEMENT:
• Utilisez toujours le carter fourni lorsqu'une meule
flexible est installée sur l'outil. La meule peut se
détacher en cours d'utilisation ; le carter réduit alors
les risques de blessure.
Suivez les instructions données pour la meule ou le
multidisque à moyeu déporté, mais en plaçant
également un plateau en plastique sur la meule. Pour
l'ordre d'assemblage, référez-vous à la page des
accessoires du présent manuel.
1. Contre-écrou
2. Meule flexible
3. Plateau en
plastique
4. Bague interne
1. Clé à
contre-écrou
2. Verrouillage de
l'arbre
1. Contre-écrou
2. Meule à moyeu
déporté/
Multi-disque
3. Bague interne
1. Carter de meule
2. Cage de
roulement
3. Vis
1. Carter de meule
2. Cage de
roulement
3. Vis

16
Installation ou retrait du disque abrasif
(accessoire en option)
1
2
3
006119
NOTE:
• Utilisez les accessoires de ponçage recommandés
dans le présent manuel d'instructions. Ces derniers
doivent être achetés séparément.
Montez le plateau de caoutchouc sur l'arbre. Disposez le
disque sur le plateau de caoutchouc et vissez l'écrou de
verrouillage sur l'arbre. Pour serrer l'écrou de
verrouillage, appuyez fermement sur le blocage de
l'arbre, pour empêcher l'arbre de tourner, puis utilisez la
clé pour serrer fermement l'écrou de verrouillage dans le
sens des aiguilles d'une montre.
Pour retirer le disque, suivez la procédure d'installation
de l'autre côté.
UTILISATION
AVERTISSEMENT:
• l n'est jamais nécessaire de forcer l'outil. Le poids
de l'outil lui-même suffit à assurer une pression
adéquate. Le fait de forcer l'outil ou d'appliquer une
pression excessive comporte un risque dangereux
de casser la meule.
• Remplacez TOUJOURS la meule lorsque vous
échappez l'outil pendant le meulage.
• Ne frappez JAMAIS le disque de meulage ou la
meule contre la pièce à travailler.
• Évitez de laisser la meule sautiller ou accrocher,
tout spécialement lorsque vous travaillez dans les
coins, sur les bords tranchants, etc. Cela peut
causer une perte de contrôle et un choc en retour.
• N'utilisez JAMAIS cet outil avec des lames à bois et
autres lames de scie. Les lames de ce type sautent
fréquemment lorsqu'elles sont utilisées sur une
meuleuse et risquent d'entraîner une perte de
contrôle pouvant causer des blessures.
ATTENTION:
• Après l'utilisation, mettez toujours l'outil hors
tension et attendez l'arrêt complet de la meule
avant de déposer l'outil.
Opérations de meulage et de ponçage
AB
15
006122
TOUJOURS tenir l'outil fermement avec une main posée
sur le blindage et l'autre retenant le manche latéral.
Mettre l'outil en marche et appliquer la roue de meulage
ou le disque sur la pièce d'usinage.
En général, maintenir le bord de la roue de meulage ou
du disque à un angle d'environ 15 degrés sur la surface
de la pièce d'usinage.
Durant la période de rodage d'une nouvelle roue de
meulage, ne pas utiliser la meule dans le sens B, sinon
elle plongerait dans la pièce d'usinage. Une fois que le
bord de la roue de meulage ait été arrondi à l'usage, la
roue de meulage peut servir dans les deux sens A et B.
Fonctionnement avec la meule abrasive à
tronçonner/la roue diamantée (accessoire)
1
2
3
4
010855
Le sens de montage de l'écrou de verrouillage et de la
bague interne varie selon l'épaisseur de la roue.
Consultez le tableau ci-dessous.
1. Contre-écrou
2.
Meule abrasive à
tronçonner / roue
diamantée
3. Bague interne
4.
Carter de meule pou
r
meule abrasive à
tronçonner / roue
diamantée
1. Contre-écrou
2. Disque abrasif
3. Plateau de
caoutchouc

17
Meule à découper Meule diamantée
Épaisseur : Moins de 4 mm (5/32 po) Épaisseur : 4 mm (5/32 po) ou plus
16 mm (5/8") 20 mm (13/16")
22,23 mm (7/8")
Meule à découper Meule diamantée
Épaisseur : Moins de 4 mm (5/32 po) Épaisseur : 4 mm (5/32 po) ou plus
Épaisseur : Moins de 4 mm (5/32 po) Épaisseur : 4 mm (5/32 po) ou plus Épaisseur : Moins de 4 mm (5/32 po) Épaisseur : 4 mm (5/32 po) ou plus
22,23 mm (7/8") 22,23 mm (7/8") 22,23 mm (7/8")
16 mm (5/8") 20 mm (13/16")
1
2
3
1
4
3
100 mm (4")
115 mm (4 - 1/2") / 125 mm (5")
1
2
3
1
4
3
1. Contre-écrou 2. Meule à découper 3. Bague interne 4. Meule diamantée
1. Contre-écrou 2. Meule à découper 3. Bague interne 4. Meule diamantée
010848
AVERTISSEMENT:
• Lorsque vous utilisez une meule abrasive à
tronçonner/roue diamantée, assurez-vous d'utiliser
seulement les carters de meule conçus
spécialement pour ces meules à découper.
• NE JAMAIS utiliser de meule à tronçonner pour le
meulage latéral.
• Évitez de coincer la meule et d'appliquer une
pression excessive. N'essayez pas d'effectuer des
coupes trop profondes. Sous l'effet d'une trop forte
pression la meule risque d'être soumise à une
surcharge et de se tordre ou plier pendant la coupe,
et il y a risque de choc en retour, de bris de la meule
ou de surchauffe du moteur.
• Ne commencez pas la coupe directement dans la
pièce. Laissez d'abord la meule atteindre sa pleine
vitesse puis engagez-la doucement dans la ligne
de coupe et faites-la progresser sur la surface de la
pièce. La meule risque de se plier, de bondir ou
d'effectuer un choc en retour si vous démarrez
l'outil directement sur la pièce.
• Ne modifiez jamais l'angle de la meule pendant la
coupe. La meule à tronçonner se fissurera ou se
cassera si vous lui appliquez une pression latérale
(comme pour le meulage), entraînant un risque de
blessure grave.
• Une meule diamantée doit être utilisée
perpendiculairement au matériau à couper.
Utilisation avec une brosse coupe métallique
(accessoire en option)
1
006123
1. Brosse coupe
métallique

18
ATTENTION:
• Vérifiez le fonctionnement de la brosse en faisant
fonctionner l'outil sans charge, en vous assurant
que personne ne se trouve devant la brosse ou sur
sa trajectoire.
• N'utilisez pas la brosse si elle est endommagée ou
déséquilibrée. L'utilisation d'une brosse
endommagée augmente les risques de blessure au
contact des fils cassés.
Débrancher l'outil et le disposer tête en bas pour
permettre d'accéder facilement à la broche. Démonter
tout accessoire se trouvant sur la broche. Enfoncer la
brosse métallique à coupelle sur la broche et la serrer
avec la clé fournie. En utilisant la brosse, éviter de
presser de trop pour éviter de courber excessivement les
fils métalliques, ce qui pourrait conduire à une mise hors
d'usage prématurée.
Utilisation avec une brosse métallique
circulaire (accessoire en option)
1
006124
ATTENTION:
• Vérifiez le fonctionnement de la brosse métallique
circulaire en faisant fonctionner l'outil sans charge,
en vous assurant que personne ne se trouve
devant la brosse métallique circulaire ou sur sa
trajectoire.
• N'utilisez pas la brosse métallique circulaire si elle
est endommagée ou déséquilibrée. L'utilisation
d'une brosse métallique circulaire endommagée
augmente les risques de blessure au contact des
fils cassés.
• Avec les brosses métalliques circulaires, utilisez
TOUJOURS le carter, en vous assurant que le
diamètre de la brosse n'est pas trop grand pour le
carter. La meule peut se détacher en cours
d'utilisation ; le carter réduit alors les risques de
blessure.
Débranchez l'outil et placez-le la tête en bas pour
permettre un accès facile à l'arbre. Retirez tous les
accessoires de l'arbre. Enfilez la brosse métallique
circulaire sur l'arbre et serrez avec les clés.
Lorsque vous utilisez la brosse métallique circulaire,
évitez d'appliquer une pression telle que les fils seront
trop pliés et se casseront plus rapidement que lors d'une
utilisation normale.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
1
2
006126
L'outil et ses orifices d'aération doivent être maintenus
propres. Nettoyez régulièrement les orifices d'aération
de l'outil, ou chaque fois qu'ils commencent à se
boucher.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l'inspection et le remplacement des
charbons, et tout autre travail d'entretien ou de réglage
doivent être effectués dans une usine ou un centre de
service après-vente Makita agréé, exclusivement avec
des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils ont
été conçus.
• Votre outil est équipé d'un carter de protection pour
l'utilisation avec une meule à moyeu déporté, un
multidisque, une meule diamantée, une meule
flexible ou une brosse métallique circulaire. Avec
un protecteur en option, il est également possible
d'utiliser une meule à tronçonner. Si vous décidez
d'utiliser votre meuleuse Makita avec des
accessoires approuvés dont vous avez fait l'achat
auprès d'un distributeur de produits Makita ou d'un
centre de service après-vente Makita, vous devrez
vous procurer et utiliser tous les dispositifs de
fixation et protecteurs nécessaires recommandés
dans ce manuel. Sinon, vous risquez de vous
1. Orifice de sortie
d’air
2. Orifice d'entrée
d'air
1. Brosse
métallique à
touret

19
blesser ou de blesser d'autres personnes.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
9556PB 9557PB 9558PB
1
2
3 Bague interne 35 Bague interne 45 Bague interne 45
4
5 Écrou de verrouillage 10-35 Écrou de verrouillage 5/8-45 Écrou de verrouillage 5/8-45
6 Plateau en plastique ND ND
7 Meule flexible ND ND
8 Plateau de caoutchouc 76 Plateau de caoutchouc 100 Plateau de caoutchouc 115
9
10
Écrou de verrouillage de ponçage 10-30 Écrou de verrouillage de ponçage 5/8-48 Écrou de verrouillage de ponçage 5/8-48
11
12
13
14
- Clé à contre-écrou 20 Clé à contre-écrou 28 Clé à contre-écrou 28
Brosse métallique à touret
Brosse coupe métallique
Carter de meule (pour meule à découper)
Meule abrasive à tronçonner/Roues diamantées
Poignée 36
Carter de meule
Meule à moyeu déporté/Multi-disque
Disque abrasif
2
3
5
22
11
12 13
414
5
33
5
6
7
8
9
10
1
011440

20
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
