Makita GA7060Y User manual

GA7060
GA7060R
GA7060Y
GA7064
GA9060
GA9060R
EN Angle Grinder INSTRUCTION MANUAL 6
ID Gerinda Sudut PETUNJUK PENGGUNAAN 15
VI Máy Mài Góc Cầm Tay Hoạt
Động Bằng Động Cơ Điện TÀI LIỆU HƯỚNG DẪN 25
TH   35

1

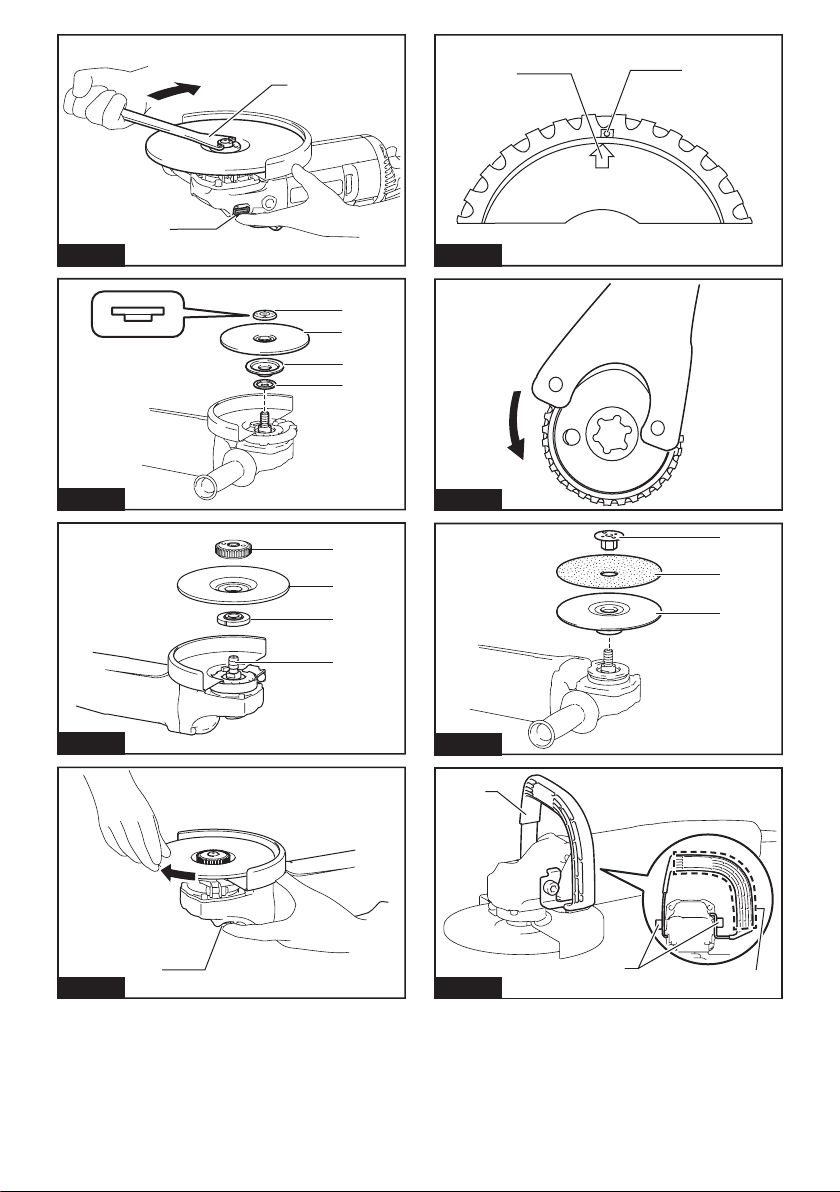

Fig.1
A
B
C
2
1
Fig.2
1
Fig.3
Fig.4
1
2
3
Fig.5
1
2
3
4
Fig.6
1
2
Fig.7
1
4
2
3
Fig.8
2

1
2
Fig.9
1
4
2
3
Fig.10
1
2
4
3
Fig.11
1
Fig.12
12
Fig.13
Fig.14
1
2
3
Fig.15
1
2
3
Fig.16
3

Fig.17
1
2
3
4
Fig.18
1
2
3
4
ø45
ø78
ø78
5
Fig.19
1
Fig.20
1
Fig.21
1
2
Fig.22
1
Fig.23
4

2
3
5
6
3
8
9
2
5
4
10
1
11
12
13
14
7
8
5
6

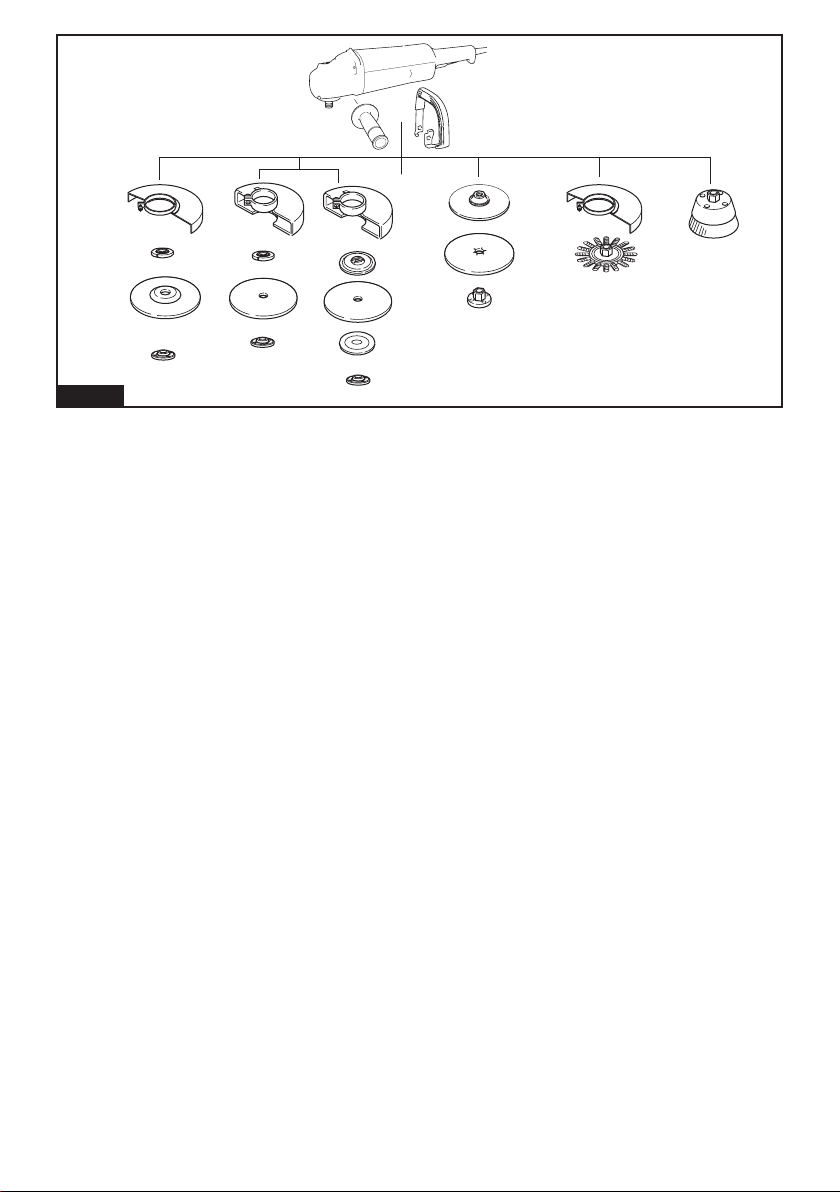

Fig.24
5

6ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: GA7060 /
GA7060Y
GA7060R GA7064 GA9060 GA9060R
Wheel diameter 180mm 230mm
Max. wheel thickness 7.2mm 6.5mm
Spindle thread M14 or M16 or 5/8" (country specic)
Rated speed (n) 8,500min-1 6,600min-1
Overall length 450mm
Net weight 5.3 kg 5.4 kg 5.3 kg 5.5kg 5.6kg
Safety class /II
• Due to our continuing program of research and development, the specications herein are subject to change
without notice.
• Specications may di󰀨er from country to country.
• Weight according to EPTA-Procedure 01/2003
Symbols
The followings show the symbols used for the equip-
ment. Be sure that you understand their meaning before
use.
Read instruction manual.
Wear safety glasses.
DOUBLE INSULATION
Only for EU countries
Do not dispose of electric equipment
together with household waste material! In
observance of the European Directive, on
Waste Electric and Electronic Equipment
and its implementation in accordance with
national law, electric equipment that have
reached the end of their life must be col-
lected separately and returned to an envi-
ronmentally compatible recycling facility.
Intended use
The tool is intended for grinding, sanding and cutting of
metal and stone materials without the use of water.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings and
all instructions. Failure to follow the warnings and
instructions may result in electric shock, re and/or
serious injury.
Save all warnings and instruc-
tions for future reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
1. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
2. Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
3. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.

7ENGLISH
4. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
5. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
6. If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
7. Use of power supply via an RCD with a rated
residual current of 30 mA or less is always
recommended.
Personal Safety
1. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
2. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as a dust mask, non-skid safety shoes, hard hat or
hearing protection used for appropriate conditions
will reduce personal injuries.
3. Prevent unintentional starting. Ensure the
switch is in the o󰀨-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.
4. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
5. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
6. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
7. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
Power tool use and care
1. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
2. Do not use the power tool if the switch does
not turn it on and o󰀨. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
3. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such pre-
ventive safety measures reduce the risk of starting
the power tool accidentally.
4. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
5. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may a󰀨ect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
6. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
7. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations di󰀨erent from those intended could
result in a hazardous situation.
Service
1. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
2. Follow instruction for lubricating and chang-
ing accessories.
3. Keep handles dry, clean and free from oil and
grease.
Grinder safety warnings
Safety Warnings Common for Grinding, Sanding,
Wire Brushing, or Abrasive Cutting-O󰀨 Operations:
1. This power tool is intended to function as a
grinder, sander, wire brush or cut-o󰀨 tool.
Read all safety warnings, instructions, illus-
trations and specications provided with this
power tool. Failure to follow all instructions listed
below may result in electric shock, re and/or
serious injury.
2. Operations such as polishing are not rec-
ommended to be performed with this power
tool. Operations for which the power tool was not
designed may create a hazard and cause per-
sonal injury.
3. Do not use accessories which are not speci-
cally designed and recommended by the tool
manufacturer. Just because the accessory can
be attached to your power tool, it does not assure
safe operation.
4. The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and y apart.
5. The outside diameter and the thickness of your
accessory must be within the capacity rating
of your power tool. Incorrectly sized accessories
cannot be adequately guarded or controlled.

8ENGLISH
6. Threaded mounting of accessories must
match the grinder spindle thread. For acces-
sories mounted by anges, the arbour hole of
the accessory must t the locating diameter
of the ange. Accessories that do not match the
mounting hardware of the power tool will run out of
balance, vibrate excessively and may cause loss
of control.
7. Do not use a damaged accessory. Before each
use inspect the accessory such as abrasive
wheels for chips and cracks, backing pad for
cracks, tear or excess wear, wire brush for
loose or cracked wires. If power tool or acces-
sory is dropped, inspect for damage or install
an undamaged accessory. After inspecting and
installing an accessory, position yourself and
bystanders away from the plane of the rotating
accessory and run the power tool at maximum
no-load speed for one minute. Damaged acces-
sories will normally break apart during this test
time.
8. Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As appro-
priate, wear dust mask, hearing protectors,
gloves and workshop apron capable of stop-
ping small abrasive or workpiece fragments.
The eye protection must be capable of stopping
ying debris generated by various operations.
The dust mask or respirator must be capable of
ltrating particles generated by your operation.
Prolonged exposure to high intensity noise may
cause hearing loss.
9. Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken accessory
may y away and cause injury beyond immediate
area of operation.
10. Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting accessory may contact hid-
den wiring or its own cord. Cutting accessory
contacting a “live” wire may make exposed metal
parts of the power tool “live” and could give the
operator an electric shock.
11. Position the cord clear of the spinning acces-
sory. If you lose control, the cord may be cut or
snagged and your hand or arm may be pulled into
the spinning accessory.
12. Never lay the power tool down until the acces-
sory has come to a complete stop. The spinning
accessory may grab the surface and pull the
power tool out of your control.
13. Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.
14. Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.
15. Do not operate the power tool near ammable
materials. Sparks could ignite these materials.
16. Do not use accessories that require liquid
coolants. Using water or other liquid coolants
may result in electrocution or shock.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other acces-
sory. Pinching or snagging causes rapid stalling of the
rotating accessory which in turn causes the uncon-
trolled power tool to be forced in the direction opposite
of the accessory’s rotation at the point of the binding.
For example, if an abrasive wheel is snagged or
pinched by the workpiece, the edge of the wheel that is
entering into the pinch point can dig into the surface of
the material causing the wheel to climb out or kick out.
The wheel may either jump toward or away from the
operator, depending on direction of the wheel’s move-
ment at the point of pinching. Abrasive wheels may also
break under these conditions.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and can be
avoided by taking proper precautions as given below.
1. Maintain a rm grip on the power tool and
position your body and arm to allow you to
resist kickback forces. Always use auxiliary
handle, if provided, for maximum control over
kickback or torque reaction during start-up.
The operator can control torque reactions or kick-
back forces, if proper precautions are taken.
2. Never place your hand near the rotating acces-
sory. Accessory may kickback over your hand.
3. Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite
to the wheel’s movement at the point of snagging.
4. Use special care when working corners, sharp
edges etc. Avoid bouncing and snagging the
accessory. Corners, sharp edges or bouncing
have a tendency to snag the rotating accessory
and cause loss of control or kickback.
5. Do not attach a saw chain woodcarving blade
or toothed saw blade. Such blades create fre-
quent kickback and loss of control.
Safety Warnings Specic for Grinding and Abrasive
Cutting-O󰀨 Operations:
1. Use only wheel types that are recommended
for your power tool and the specic guard
designed for the selected wheel. Wheels for
which the power tool was not designed cannot be
adequately guarded and are unsafe.
2. The grinding surface of centre depressed
wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel that
projects through the plane of the guard lip cannot
be adequately protected.
3. The guard must be securely attached to the
power tool and positioned for maximum safety,
so the least amount of wheel is exposed
towards the operator. The guard helps to protect
the operator from broken wheel fragments, acci-
dental contact with wheel and sparks that could
ignite clothing.

9ENGLISH
4. Wheels must be used only for recommended
applications. For example: do not grind with
the side of cut-o󰀨 wheel. Abrasive cut-o󰀨 wheels
are intended for peripheral grinding, side forces
applied to these wheels may cause them to
shatter.
5. Always use undamaged wheel anges that are
of correct size and shape for your selected
wheel. Proper wheel anges support the wheel
thus reducing the possibility of wheel breakage.
Flanges for cut-o󰀨 wheels may be di󰀨erent from
grinding wheel anges.
6. Do not use worn down wheels from larger
power tools. Wheel intended for larger power tool
is not suitable for the higher speed of a smaller
tool and may burst.
Additional Safety Warnings Specic for Abrasive
Cutting-O󰀨 Operations:
1. Do not “jam” the cut-o󰀨 wheel or apply exces-
sive pressure. Do not attempt to make an
excessive depth of cut. Overstressing the wheel
increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the possibil-
ity of kickback or wheel breakage.
2. Do not position your body in line with and
behind the rotating wheel. When the wheel, at
the point of operation, is moving away from your
body, the possible kickback may propel the spin-
ning wheel and the power tool directly at you.
3. When wheel is binding or when interrupting
a cut for any reason, switch o󰀨 the power
tool and hold the power tool motionless until
the wheel comes to a complete stop. Never
attempt to remove the cut-o󰀨 wheel from the
cut while the wheel is in motion otherwise
kickback may occur. Investigate and take correc-
tive action to eliminate the cause of wheel binding.
4. Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed and
carefully re-enter the cut. The wheel may bind,
walk up or kickback if the power tool is restarted in
the workpiece.
5. Support panels or any oversized workpiece to
minimize the risk of wheel pinching and kick-
back. Large workpieces tend to sag under their
own weight. Supports must be placed under the
workpiece near the line of cut and near the edge
of the workpiece on both sides of the wheel.
6. Use extra caution when making a “pocket cut”
into existing walls or other blind areas. The
protruding wheel may cut gas or water pipes, elec-
trical wiring or objects that can cause kickback.
Safety Warnings Specic for Sanding Operations:
1. Do not use excessively oversized sanding
disc paper. Follow manufacturers recommen-
dations, when selecting sanding paper. Larger
sanding paper extending beyond the sanding
pad presents a laceration hazard and may cause
snagging, tearing of the disc or kickback.
Safety Warnings Specic for Wire Brushing
Operations:
1. Be aware that wire bristles are thrown by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive
load to the brush. The wire bristles can easily
penetrate light clothing and/or skin.
2. If the use of a guard is recommended for wire
brushing, do not allow any interference of the
wire wheel or brush with the guard. Wire wheel
or brush may expand in diameter due to work load
and centrifugal forces.
Additional Safety Warnings:
1. When using depressed centre grinding wheels,
be sure to use only berglass-reinforced
wheels.
2. NEVER USE Stone Cup type wheels with this
grinder. This grinder is not designed for these
types of wheels and the use of such a product
may result in serious personal injury.
3. Be careful not to damage the spindle, the
ange (especially the installing surface) or the
lock nut. Damage to these parts could result in
wheel breakage.
4. Make sure the wheel is not contacting the
workpiece before the switch is turned on.
5. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced wheel.
6. Use the specied surface of the wheel to per-
form the grinding.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
9. Observe the instructions of the manufacturer
for correct mounting and use of wheels.
Handle and store wheels with care.
10. Do not use separate reducing bushings or
adaptors to adapt large hole abrasive wheels.
11. Use only anges specied for this tool.
12. For tools intended to be tted with threaded
hole wheel, ensure that the thread in the wheel
is long enough to accept the spindle length.
13. Check that the workpiece is properly
supported.
14. Pay attention that the wheel continues to
rotate after the tool is switched o󰀨.
15. If working place is extremely hot and humid,
or badly polluted by conductive dust, use a
short-circuit breaker (30 mA) to assure opera-
tor safety.
16. Do not use the tool on any materials contain-
ing asbestos.
17. When use cut-o󰀨 wheel, always work with
the dust collecting wheel guard required by
domestic regulation.
18. Cutting discs must not be subjected to any
lateral pressure.

10 ENGLISH
19. Do not use cloth work gloves during operation.
Fibers from cloth gloves may enter the tool, which
causes tool breakage.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and unplugged before adjusting or
checking function on the tool.
CAUTION: Return the switch trigger to the
“OFF” position in case of accidental unplugging,
blackout, or the power is cut unintentionally.
Otherwise the tool may start suddenly when the
power returns and it may result in personal injury.
Shaft lock
Press the shaft lock to prevent spindle rotation when
installing or removing accessories.
► Fig.1: 1. Shaft lock
NOTICE: Never actuate the shaft lock when the
spindle is moving. The tool may be damaged.
Switch action
CAUTION: Before plugging in the tool, always
check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
► Fig.2: 1. Switch trigger 2. Lock lever
For tool with the lock-on switch
CAUTION: Switch can be locked in “ON” posi-
tion for ease of operator comfort during extended
use. Apply caution when locking tool in “ON”
position and maintain rm grasp on tool.
To start the tool, simply pull the switch trigger (in the B
direction). Release the switch trigger to stop.
For continuous operation, pull the switch trigger (in the
B direction) and then push in the lock lever (in the A
direction).
To stop the tool from the locked position, pull the switch
trigger fully (in the B direction), then release it.
For tool with the lock-o󰀨 switch
To prevent the switch trigger from accidentally pulled, a
lock lever is provided.
To start the tool, push in the lock lever (in the A direc-
tion) and then pull the switch trigger (in the B direction).
Release the switch trigger to stop.
NOTICE: Do not pull the switch trigger hard
without pressing in the lock-o󰀨 button. This can
cause switch breakage.
For tool with the lock-on and lock-o󰀨
switch
CAUTION: Switch can be locked in “ON” posi-
tion for ease of operator comfort during extended
use. Apply caution when locking tool in “ON”
position and maintain rm grasp on tool.
To prevent the switch trigger from accidentally pulled, a
lock lever is provided.
To start the tool, push in the lock lever (in the A direc-
tion) and then pull the switch trigger (in the B direction).
Release the switch trigger to stop.
For continuous operation, push in the lock lever (in the
A direction), pull the switch trigger (in the B direction)
and then pull the lock lever (in the C direction).
To stop the tool from the locked position, pull the switch
trigger fully (in the B direction), then release it.
NOTICE: Do not pull the switch trigger hard
without pressing in the lock-o󰀨 button. This can
cause switch breakage.
Indication lamp
Only for model GA7060R / GA9060R
► Fig.3: 1. Indication lamp
The indication lamp lights up green when the tool is
plugged.
If the indication lamp does not light up, the mains cord
or the controller may be defective.
The indication lamp is lit but the tool does not start even
if the tool is switched on, the carbon brushes may be
worn out, or the controller, the motor or the ON/OFF
switch may be defective.
Unintentional restart proof
Only for model GA7060R / GA9060R
The tool does not start with the switch being lock-on
even when the tool is plugged.
At this time, the indication lamp ickers red and shows
the unintentional restart proof device is on function.
To cancel the unintentional restart proof, return the
power switch to OFF position.
NOTE: Wait more than one second before restarting
the tool when unintentional restart proof functions.
Soft start feature
Only for model GA7060R / GA9060R
Soft start feature reduces starting reaction.

11 ENGLISH
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and unplugged before carrying out
any work on the tool.
Installing side grip (handle)
CAUTION: Always be sure that the side grip is
installed securely before operation.
Screw the side grip securely on the position of the tool
as shown in the gure.
► Fig.4
Installing or removing wheel guard
(For depressed center wheel, ap
disc, ex wheel, wire wheel brush /
abrasive cut-o󰀨 wheel, diamond
wheel)
WARNING: When using a depressed center
wheel, ap disc, ex wheel or wire wheel brush,
the wheel guard must be tted on the tool so that
the closed side of the guard always points toward
the operator.
WARNING: When using an abrasive cut-o󰀨 /
diamond wheel, be sure to use only the special
wheel guard designed for use with cut-o󰀨 wheels.
(In some European countries, when using a diamond
wheel, the ordinary guard can be used. Follow the
regulations in your country.)
For tool with locking screw type
wheel guard
Mount the wheel guard with the protrusions on the
wheel guard band aligned with the notches on the bear-
ing box. Then rotate the wheel guard to such an angle
that it can protect the operator according to work. Be
sure to tighten the screw securely.
To remove wheel guard, follow the installation proce-
dure in reverse.
► Fig.5: 1. Wheel guard 2. Bearing box 3. Screw
For tool with clamp lever type wheel
guard
Loosen the screw, and then pull the lever in the direc-
tion of the arrow. Mount the wheel guard with the protru-
sions on the wheel guard band aligned with the notches
on the bearing box. Then rotate the wheel guard to such
an angle that it can protect the operator according to
work.
► Fig.6: 1. Wheel guard 2. Bearing box 3. Screw
4. Lever
Pull the lever in direction of the arrow. Then tighten the
wheel guard with fastening the screw. Be sure to tighten
the screw securely. The setting angle of the wheel
guard can be adjusted with the lever.
► Fig.7: 1. Screw 2. Lever
To remove wheel guard, follow the installation proce-
dure in reverse.
Installing or removing depressed
center wheel or ap disc
Optional accessory
WARNING: When using a depressed center
wheel or ap disc, the wheel guard must be tted
on the tool so that the closed side of the guard
always points toward the operator.
CAUTION: Make sure that the mounting part
of the inner ange ts into the inner diameter of
the depressed center wheel / ap disc perfectly.
Mounting the inner ange on the wrong side may
result in the dangerous vibration.
Mount the inner ange onto the spindle.
Make sure to t the dented part of the inner ange onto
the straight part at the bottom of the spindle.
Fit the wheel/ disc on the inner ange and screw the
lock nut with its protrusion facing downward (facing
towards the wheel).
► Fig.8: 1. Lock nut 2. Depressed center wheel
3. Inner ange 4. Mounting part
To tighten the lock nut, press the shaft lock rmly so
that the spindle cannot revolve, then use the lock nut
wrench and securely tighten clockwise.
► Fig.9: 1. Lock nut wrench 2. Shaft lock
To remove the wheel, follow the installation procedure
in reverse.
Installing or removing ex wheel
Optional accessory
WARNING: Always use supplied guard when
ex wheel is on tool. Wheel can shatter during use
and guard helps to reduce chances of personal injury.
► Fig.10: 1. Lock nut 2. Flex wheel 3. Back up pad
4. Inner ange
Follow instructions for depressed center wheel but also
use back up pad over wheel. See order of assembly on
accessories page in this manual.
Super ange
Optional accessory
Only for tools with M14 spindle thread.
Models with the letter F are standard-equipped with
Super ange. Only 1/3 of e󰀨orts needed to undo lock
nut, compared with conventional type.

12 ENGLISH
Installing or removing Ezynut
Optional accessory
Only for tools with M14 spindle thread.
CAUTION: Do not use Ezynut with Super
Flange or angle grinder with “F” on the end of
the model No. Those anges are so thick that the
entire thread cannot be retained by the spindle.
Mount inner ange, abrasive wheel and Ezynut onto the
spindle so that Makita Logo on Ezynut faces outside.
► Fig.11: 1. Ezynut 2. Abrasive wheel 3. Inner ange
4. Spindle
Press shaft lock rmly and tighten Ezynut by turning the
abrasive wheel clockwise as far as it turns.
► Fig.12: 1. Shaft lock
To loosen the Ezynut, turn the outside ring of Ezynut
counterclockwise.
NOTE: Ezynut can be loosened by hand as long
as the arrow points the notch. Otherwise a lock nut
wrench is required to loosen it. Insert one pin of the
wrench into a hole and turn Ezynut counterclockwise.
► Fig.13: 1. Arrow 2. Notch
► Fig.14
Installing or removing abrasive disc
Optional accessory
► Fig.15: 1. Sanding lock nut 2. Abrasive disc
3. Rubber pad
1. Mount the rubber pad onto the spindle.
2. Fit the disc on the rubber pad and screw the sand-
ing lock nut onto the spindle.
3. Hold the spindle with the shaft lock, and securely
tighten the sanding lock nut clockwise with the lock nut
wrench.
To remove the disc, follow the installation procedure in
reverse.
NOTE: Use sander accessories specied in this man-
ual. These must be purchased separately.
Installing or removing loop handle
Optional accessory
CAUTION: Always be sure the bolts on the
loop handle is securely tightened before use.
CAUTION: Hold the gripping area of the loop
handle specied in the gure. Also, keep the hand
away from the metal part of the grinder during
operation. Touching the metal part may result in
electric shock, if the cutting attachment cuts live wire
unexpectedly.
► Fig.16: 1. Loop handle 2. Bolt 3. Gripping area
The loop handle may be more confortable than the
original side grip for some applications. To install the
loop handle, put it onto the tool as illustrated and tighten
two bolts to x it.
To remove the loop handle, follow the installation proce-
dure in reverse.
OPERATION
WARNING: It should never be necessary to
force the tool. The weight of the tool applies ade-
quate pressure. Forcing and excessive pressure
could cause dangerous wheel breakage.
WARNING: ALWAYS replace wheel if tool is
dropped while grinding.
WARNING: NEVER bang or hit grinding disc
or wheel onto work.
WARNING: Avoid bouncing and snagging
the wheel, especially when working corners,
sharp edges etc. This can cause loss of control and
kickback.
WARNING: NEVER use tool with wood cutting
blades and other saw blades. Such blades when
used on a grinder frequently kick and cause loss of
control leading to personal injury.
CAUTION: Never switch on the tool when it
is in contact with the workpiece, it may cause an
injury to operator.
CAUTION: Always wear safety goggles or a
face shield during operation.
CAUTION: After operation, always switch o󰀨
the tool and wait until the wheel has come to a
complete stop before putting the tool down.
CAUTION: ALWAYS hold the tool rmly with
one hand on housing and the other on the side
grip (handle).
Grinding and sanding operation
► Fig.17
Turn the tool on and then apply the wheel or disc to the
workpiece.
In general, keep the edge of the wheel or disc at an
angle of about 15° to the workpiece surface.
During the break-in period with a new wheel, do not
work the grinder in forward direction or it may cut into
the workpiece. Once the edge of the wheel has been
rounded o󰀨 by use, the wheel may be worked in both
forward and backward direction.

13 ENGLISH
Operation with abrasive cut-o󰀨 /
diamond wheel
Optional accessory
WARNING: When using an abrasive cut-o󰀨 /
diamond wheel, be sure to use only the special
wheel guard designed for use with cut-o󰀨 wheels.
(In some European countries, when using a diamond
wheel, the ordinary guard can be used. Follow the
regulations in your country.)
WARNING: NEVER use cut-o󰀨 wheel for side
grinding.
WARNING: Do not “jam” the wheel or apply
excessive pressure. Do not attempt to make an
excessive depth of cut. Overstressing the wheel
increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the possibility
of kickback, wheel breakage and overheating of the
motor may occur.
WARNING: Do not start the cutting operation
in the workpiece. Let the wheel reach full speed
and carefully enter into the cut moving the tool
forward over the workpiece surface. The wheel
may bind, walk up or kickback if the power tool is
started in the workpiece.
WARNING: During cutting operations, never
change the angle of the wheel. Placing side pres-
sure on the cut-o󰀨 wheel (as in grinding) will cause
the wheel to crack and break, causing serious per-
sonal injury.
WARNING: A diamond wheel shall be oper-
ated perpendicular to the material being cut.
Mount the inner ange onto the spindle.
Fit the wheel / disc on the inner ange and screw the
lock nut onto the spindle.
► Fig.18: 1. Lock nut 2. Abrasive cut-o󰀨 wheel / dia-
mond wheel 3. Inner ange 4. Wheel guard
for abrasive cut-o󰀨 wheel / diamond wheel
For Australia and New Zealand
► Fig.19: 1. Lock nut 2. Outer ange 78 3. Abrasive
cut-o󰀨 wheel / diamond wheel 4. Inner
ange 78 5. Wheel guard for abrasive cut-
o󰀨 wheel / diamond wheel
Operation with wire cup brush
Optional accessory
CAUTION: Check operation of brush by run-
ning tool with no load, insuring that no one is in
front of or in line with brush.
CAUTION: Do not use brush that is damaged,
or which is out of balance. Use of damaged brush
could increase potential for injury from contact with
broken brush wires.
► Fig.20: 1. Wire cup brush
Unplug tool and place it upside down allowing easy
access to spindle.
Remove any accessories on spindle. Thread wire cup
brush onto spindle and tighten with supplied wrench.
NOTICE: Avoid applying too much pressure
which causes over bending of wires when using
brush. It may lead to premature breakage.
Operation with wire wheel brush
Optional accessory
CAUTION: Check operation of wire wheel
brush by running tool with no load, insuring that
no one is in front of or in line with the wire wheel
brush.
CAUTION: Do not use wire wheel brush that
is damaged, or which is out of balance. Use of
damaged wire wheel brush could increase potential
for injury from contact with broken wires.
CAUTION: ALWAYS use guard with wire
wheel brushes, assuring diameter of wheel ts
inside guard. Wheel can shatter during use and
guard helps to reduce chances of personal injury.
► Fig.21: 1. Wire wheel brush
Unplug tool and place it upside down allowing easy
access to spindle.
Remove any accessories on spindle. Thread wire wheel
brush onto spindle and tighten with the wrenches.
NOTICE: Avoid applying too much pressure
which causes over bending of wires when
using wire wheel brush. It may lead to premature
breakage.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and unplugged before attempting to
perform inspection or maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
Air vent cleaning
The tool and its air vents have to be kept clean.
Regularly clean the tool's air vents or whenever the
vents start to become obstructed.
► Fig.22: 1. Exhaust vent 2. Inhalation vent
NOTE: Do not loosen the screw on the name
plate cover. Otherwise the cover may be opened
accidentally.
► Fig.23: 1. Screw
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.

14 ENGLISH
OPTIONAL ACCESSORIES
CAUTION: These accessories or attachments are recommended for use with your Makita tool spec-
ied in this manual. The use of any other accessories or attachments might present a risk of injury to persons.
Only use accessory or attachment for its stated purpose.
If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.
► Fig.24
1Side grip / Loop handle
2Wheel guard for depressed center wheel / ap disc / wire wheel brush
3Inner ange / Super ange *1*2
4Depressed center wheel / Flap disc
5Lock nut / Ezynut *1*2
6Wheel guard for abrasive cut o󰀨 wheel / diamond wheel *3
7Inner ange 78 (Australia and New Zealand only) *4
8Abrasive cut-o󰀨 wheel / Diamond wheel
9Outer ange 78 (Australia and New Zealand only) *4
10 Rubber pad
11 Abrasive disc
12 Sanding lock nut
13 Wire wheel brush
14 Wire cup brush
-Lock nut wrench
-Dust cover attachment
NOTE: *1 Only for tools with M14 spindle thread.
NOTE: *2 Do not use Super ange and Ezynut together.
NOTE: *3 In some European countries, when using a diamond wheel, the ordinary guard can be used instead of the
special guard covering the both side of the wheel. Follow the regulations in your country.
NOTE: *4 Use Inner ange 78 and Outer ange 78 together. (Australia and New Zealand only)
NOTE: Some items in the list may be included in the tool package as standard accessories. They may di󰀨er from
country to country.

15 BAHASA INDONESIA
BAHASA INDONESIA (Petunjuk Asli)
SPESIFIKASI
Model: GA7060 /
GA7060Y
GA7060R GA7064 GA9060 GA9060R
Diameter roda 180 mm 230 mm
Ketebalan roda maks. 7,2 mm 6,5 mm
Ulir spindel M14 atau M16 atau 5/8″ (tergantung negara)
Kecepatan terukur (n) 8.500 min-1 6.600 min-1
Panjang keseluruhan 450 mm
Berat bersih 5,3 kg 5,4 kg 5,3 kg 5,5 kg 5,6 kg
Kelas keamanan /II
• Karena kesinambungan program penelitian dan pengembangan kami, spesikasi yang disebutkan di sini dapat
berubah tanpa pemberitahuan.
• Spesikasi dapat berbeda dari satu negara ke negara lainnya.
• Berat menurut Prosedur EPTA 01/2003
Simbol
Berikut ini adalah simbol-simbol yang digunakan pada
peralatan ini. Pastikan Anda mengerti makna masing-
masing simbol sebelum menggunakan alat.
Baca petunjuk penggunaan.
Gunakan kaca mata pengaman.
ISOLASI GANDA
Hanya untuk negara-negara Uni Eropa
Jangan membuang peralatan listrik
atau baterai bersama-sama dengan
bahan limbah rumah tangga! Dengan
memerhatikan Petunjuk Eropa, tentang
Limbah Peralatan Listrik dan Elektronik
serta pelaksanaannya sesuai dengan
ketentuan hukum nasional, peralatan
listrik yang telah habis umur pakainya
harus dikumpulkan secara terpisah dan
dikembalikan ke fasilitas daur ulang yang
kompatibel secara lingkungan.
Penggunaan
Mesin ini dirancang untuk menggerinda, mengampelas
dan memotong logam dan material batuan tanpa
menggunakan air.
Pasokan daya
Mesin harus terhubung dengan pasokan daya listrik
yang bervoltase sama dengan yang tertera pada pelat
nama, dan hanya dapat dijalankan dengan listrik AC
fase tunggal. Mesin diisolasi ganda dan oleh sebab itu
dapat dihubungkan dengan soket tanpa kabel.
PERINGATAN
KESELAMATAN
Peringatan keselamatan umum
mesin listrik
PERINGATAN: Bacalah semua peringatan
keselamatan dan semua petunjuk. Kelalaian
mematuhi peringatan dan petunjuk dapat
menyebabkan sengatan listrik, kebakaran dan/atau
cedera serius.
Simpanlah semua peringatan
dan petunjuk untuk acuan di
masa depan.
Istilah “mesin listrik” dalam semua peringatan mengacu
pada mesin listrik yang dijalankan dengan sumber listrik
jala-jala (berkabel) atau baterai (tanpa kabel).
Keselamatan tempat kerja
1. Jaga tempat kerja selalu bersih dan
berpenerangan cukup. Tempat kerja yang
berantakan dan gelap mengundang kecelakaan.
2. Jangan gunakan mesin listrik dalam
lingkungan yang mudah meledak, misalnya
jika ada cairan, gas, atau debu yang mudah
menyala. Mesin listrik menimbulkan bunga api
yang dapat menyalakan debu atau uap tersebut.
3. Jauhkan anak-anak dan orang lain saat
menggunakan mesin listrik. Bila perhatian
terpecah, anda dapat kehilangan kendali.

16 BAHASA INDONESIA
Keamanan Kelistrikan
1. Steker mesin listrik harus cocok dengan
stopkontak. Jangan sekali-kali mengubah
steker dengan cara apa pun. Jangan
menggunakan steker adaptor dengan mesin
listrik terbumi (dibumikan). Steker yang
tidak diubah dan stopkontak yang cocok akan
mengurangi risiko sengatan listrik.
2. Hindari sentuhan tubuh dengan permukaan
terbumi atau yang dibumikan seperti pipa,
radiator, kompor, dan kulkas. Risiko sengatan
listrik bertambah jika tubuh Anda terbumikan atau
dibumikan.
3. Jangan membiarkan mesin listrik kehujanan
atau kebasahan. Air yang masuk ke dalam mesin
listrik akan meningkatkan risiko sengatan listrik.
4. Jangan menyalahgunakan kabel. Jangan
sekali-kali menggunakan kabel untuk
membawa, menarik, atau mencabut mesin
listrik dari stopkontak. Jauhkan kabel dari
panas, minyak, tepian tajam, atau bagian
yang bergerak. Kabel yang rusak atau kusut
memperbesar risiko sengatan listrik.
5. Bila menggunakan mesin listrik di luar
ruangan, gunakan kabel ekstensi yang
sesuai untuk penggunaan di luar ruangan.
Penggunaan kabel yang sesuai untuk
penggunaan luar ruangan mengurangi risiko
sengatan listrik.
6. Jika mengoperasikan mesin listrik di lokasi
lembap tidak terhindarkan, gunakan pasokan
daya yang dilindungi peranti imbasan arus
(residual current device - RCD). Penggunaan
RCD mengurangi risiko sengatan listrik.
7. Penggunaan pasokan daya melalui RCD
dengan kapasitas arus sisa 30 mA atau kurang
selalu dianjurkan.
Keselamatan Diri
1. Jaga kewaspadaan, perhatikan pekerjaan Anda
dan gunakan akal sehat bila menggunakan
mesin listrik. Jangan menggunakan mesin
listrik saat Anda lelah atau di bawah pengaruh
obat bius, alkohol, atau obat. Sekejap saja
lalai saat menggunakan mesin listrik dapat
menyebabkan cedera badan serius.
2. Gunakan alat pelindung diri. Selalu gunakan
pelindung mata. Peralatan pelindung seperti
masker debu, sepatu pengaman anti-selip, helm
pengaman, atau pelindung telinga yang digunakan
untuk kondisi yang sesuai akan mengurangi risiko
cedera badan.
3. Cegah penyalaan yang tidak disengaja.
Pastikan bahwa sakelar berada dalam posisi
mati (o󰀨) sebelum menghubungkan mesin
ke sumber daya dan/atau paket baterai, atau
mengangkat atau membawanya. Membawa
mesin listrik dengan jari Anda pada sakelarnya
atau mengalirkan listrik pada mesin listrik
yang sakelarnya hidup (on) akan mengundang
kecelakaan.
4. Lepaskan kunci-kunci penyetel sebelum
menghidupkan mesin listrik. Kunci-kunci yang
masih terpasang pada bagian mesin listrik yang
berputar dapat menyebabkan cedera.
5. Jangan meraih terlalu jauh. Jagalah pijakan
dan keseimbangan sepanjang waktu. Hal ini
memungkinkan kendali yang lebih baik atas mesin
listrik dalam situasi yang tidak diharapkan.
6. Kenakan pakaian dengan baik. Jangan
memakai pakaian yang kedodoran atau
perhiasan. Jaga jarak antara rambut, pakaian,
dan sarung tangan Anda dengan bagian mesin
yang bergerak. Pakaian kedodoran, perhiasan,
atau rambut panjang dapat tersangkut pada
bagian yang bergerak.
7. Jika tersedia fasilitas untuk menghisap dan
mengumpulkan debu, pastikan fasilitas
tersebut terhubung listrik dan digunakan
dengan baik. Penggunaan pembersih debu dapat
mengurangi bahaya yang terkait dengan debu.
Penggunaan dan pemeliharaan mesin listrik
1. Jangan memaksa mesin listrik. Gunakan
mesin listrik yang tepat untuk keperluan
Anda. Mesin listrik yang tepat akan menuntaskan
pekerjaan dengan lebih baik dan aman pada
kecepatan sesuai rancangannya.
2. Jangan gunakan mesin listrik jika sakelar
tidak dapat menyalakan dan mematikannya.
Mesin listrik yang tidak dapat dikendalikan
dengan sakelarnya adalah berbahaya dan harus
diperbaiki.
3. Cabut steker dari sumber listrik dan/atau paket
baterai dari mesin listrik sebelum melakukan
penyetelan, penggantian aksesori, atau
menyimpan mesin listrik. Langkah keselamatan
preventif tersebut mengurangi risiko hidupnya
mesin secara tak sengaja.
4. Simpan mesin listrik jauh dari jangkauan anak-
anak dan jangan biarkan orang yang tidak
paham mengenai mesin listrik tersebut atau
petunjuk ini menggunakan mesin listrik. Mesin
listrik sangat berbahaya di tangan pengguna yang
tak terlatih.
5. Rawatlah mesin listrik. Periksa apakah ada
bagian bergerak yang tidak lurus atau macet,
bagian yang pecah dan kondisi lain yang dapat
memengaruhi penggunaan mesin listrik. Jika
rusak, perbaiki dahulu mesin listrik sebelum
digunakan. Banyak kecelakaan disebabkan oleh
kurangnya pemeliharaan mesin listrik.
6. Jaga agar mesin pemotong tetap tajam dan
bersih. Mesin pemotong yang terawat baik
dengan mata pemotong yang tajam tidak mudah
macet dan lebih mudah dikendalikan.
7. Gunakan mesin listrik, aksesori, dan mata
mesin, dll. sesuai dengan petunjuk ini, dengan
memperhitungkan kondisi kerja dan jenis
pekerjaan yang dilakukan. Penggunaan mesin
listrik untuk penggunaan yang lain dari peruntukan
dapat menimbulkan situasi berbahaya.
Servis
1. Berikan mesin listrik untuk diperbaiki hanya
kepada oleh teknisi yang berkualikasi dengan
menggunakan hanya suku cadang pengganti
yang serupa. Hal ini akan menjamin terjaganya
keamanan mesin listrik.
2. Patuhi petunjuk pelumasan dan penggantian
aksesori.

17 BAHASA INDONESIA
3. Jagalah agar gagang kering, bersih, dan bebas
dari minyak dan gemuk.
Peringatan keselamatan
penggerinda
Peringatan Keselamatan yang Umum untuk
Penggerindaan, Pengampelasan, Penyikatan
dengan Sikat Kawat, atau Pengoperasian
Pemotongan Abrasif:
1. Mesin listrik ini dirancang untuk berfungsi
sebagai gerinda, pengampelas, sikat kawat
atau mesin pemotong. Bacalah semua
peringatan keselamatan, petunjuk, ilustrasi
dan spesikasi yang disertakan bersama
mesin listrik ini. Kelalaian untuk mematuhi
semua petunjuk yang tercantum di bawah ini
dapat menyebabkan sengatan listrik, kebakaran
dan/atau cedera serius.
2. Tidak dianjurkan menggunakan mesin
listrik ini untuk melakukan pekerjaan seperti
memoles. Pekerjaan yang tidak sesuai dengan
spesikasi mesin listrik ini dapat menimbulkan
bahaya dan menyebabkan cedera pada
pengguna.
3. Jangan gunakan aksesori yang tidak
dirancang secara khusus dan dianjurkan
oleh produsen mesin. Hanya karena aksesori
tersebut dapat dipasang pada mesin listrik Anda,
bukan berarti dapat menjamin keselamatan dalam
pengoperasian.
4. Kecepatan terukur pada aksesori setidaknya
harus sama dengan kecepatan maksimum
yang tertera pada mesin listrik. Aksesori yang
bekerja lebih cepat dari kecepatan terukurnya
mungkin saja pecah dan terlempar.
5. Diameter luar dan tebal aksesori Anda harus
berada dalam nilai kapasitas mesin listrik
Anda. Aksesori dengan ukuran yang tidak tepat
tidak dapat dilindungi atau dikendalikan secara
memadai.
6. Pemasangan aksesori berulir harus sesuai
dengan ulir spindel gerinda. Untuk aksesori
yang dipasang menggunakan ensa, lubang
punjung pada aksesori harus cocok dengan
diameter tempat pemasangan pada ensa.
Aksesori punjung yang tidak sesuai dengan
perangkat keras pemasangan mesin listrik
akan bekerja secara tidak seimbang, bergetar
berlebihan dan dapat menyebabkan hilangnya
kendali.
7. Jangan menggunakan aksesori yang sudah
rusak. Setiap kali sebelum digunakan, periksa
apakah ada patahan dan retakan pada roda
abrasif, apakah ada retakan, sobekan atau
keausan pada bantalan belakang, serta apakah
ada kawat yang longgar atau patah pada sikat
kawat. Jika mesin listrik atau aksesori jatuh,
periksa apakah terjadi kerusakan, atau pasang
aksesris yang tidak rusak. Setelah memeriksa
dan memasang aksesori, posisikan diri Anda
dan orang di sekitar jauh dari bidang aksesori
yang berputar dan jalankan mesin listrik pada
kecepatan maksimum tanpa beban selama
satu menit. Aksesori yang rusak umumnya akan
pecah selama waktu pengujian ini.
8. Kenakan alat pelindung diri. Tergantung
pekerjaannya, gunakan pelindung muka, kaca
mata pelindung atau kaca mata pengaman.
Sesuai dengan pekerjaannya, kenakan
masker debu, pelindung telinga, sarung
tangan, dan apron bengkel yang mampu
menahan debu gerinda atau serpihan benda
kerja. Pelindung mata harus mampu menahan
debu yang berhamburan, yang ditimbulkan dari
berbagai jenis pekerjaan. Masker debu atau alat
pernapasan harus mampu menyaring partikel
yang dihasilkan dari pekerjaan Anda. Terpaan
yang berkepanjangan terhadap kebisingan
berintensitas tinggi dapat menyebabkan hilangnya
pendengaran.
9. Jaga agar orang di sekitar berada dalam jarak
aman yang jauh dari area kerja. Siapa pun
yang masuk ke area kerja harus mengenakan
alat pelindung diri. Potongan benda kerja atau
dari aksesori yang rusak mungkin saja terlempar
dan menyebabkan cedera di area yang langsung
berdekatan dengan pekerjaan.
10. Saat melakukan pekerjaan yang memiliki
kemungkinan mesin pemotong bersentuhan
dengan kawat tersembunyi atau kabelnya
sendiri, pegang mesin listrik hanya pada
permukaan genggam yang terisolasi. Aksesori
pemotong yang menyentuh kawat “hidup” dapat
menyebabkan bagian logam pada mesin teraliri
arus listrik dan menyengat pengguna.
11. Posisikan kabel agar tidak terkena aksesori
yang berputar. Jika Anda kehilangan kendali,
kabel mungkin saja terpotong atau tersangkut dan
tangan atau lengan Anda mungkin saja tertarik
oleh aksesori yang berputar.
12. Jangan sekali-kali meletakkan mesin listrik
sebelum aksesorinya benar-benar berhenti.
Aksesori yang berputar dapat menyambar
permukaan dan menarik mesin listrik di luar
kendali Anda.
13. Jangan menyalakan mesin listrik sambil
membawanya di sisi badan Anda. Sentuhan
yang tidak disengaja oleh aksesori yang berputar
dapat merobek pakaian Anda, yang akan menarik
aksesori ke arah badan Anda.
14. Bersihkan ventilasi udara mesin listrik secara
rutin. Kipas motor akan menarik debu ke dalam
rumahan, dan serbuk logam yang terkumpul
secara berlebihan dapat menyebabkan bahaya
listrik.
15. Jangan mengoperasikan mesin listrik di dekat
benda-benda yang mudah terbakar. Percikan
apinya dapat menyulut benda-benda tersebut.
16. Jangan menggunakan aksesori yang
membutuhkan cairan pendingin. Menggunakan
air atau cairan pendingin lain dapat
mengakibatkan kematian akibat sengatan listrik.

18 BAHASA INDONESIA
Hentakan balik dan Peringatan Terkait
Hentakan balik merupakan reaksi tiba-tiba akibat
terjepit atau tersangkutnya roda yang berputar,
bantalan belakang, sikat atau aksesori lainnya. Kondisi
terjepit atau tersangkut akan menyebabkan aksesori
yang berputar akan berhenti dengan cepat yang
kemudian berubah mengakibatkan terdorongnya mesin
listrik yang tak terkendali ke arah yang berlawanan
dengan putaran aksesori di titik tempat aksesori
tersebut terjepit.
Sebagai contoh, jika roda ampelas tersangkut atau
terjepit oleh benda kerja, tepi roda yang masuk ke titik
tempat roda tersebut terjepit bisa menggali permukaan
bahan, yang menyebabkan roda tersebut menanjak
atau menghentak. Roda mungkin saja melompat ke
arah atau menjauhi operator, tergantung arah gerakan
roda di titik tempat roda tersebut terjepit. Roda ampelas
juga mungkin saja pecah karena kondisi tersebut.
Hentakan balik merupakan akibat dari kesalahan cara
penggunaan mesin listrik dan/atau prosedur atau
kondisi pengoperasian yang salah, dan dapat dihindari
dengan melakukan tindakan kewaspadaan yang tepat
sebagaimana diuraikan di bawah ini.
1. Pertahankan genggaman yang kuat pada
mesin listrik serta posisi badan dan lengan
Anda sehingga Anda dapat menahan gaya
hentakan balik. Selalu gunakan pegangan
tambahan, bila tersedia, untuk mengendalikan
hentakan balik atau reaksi torsi secara
maksimum selama mesin mulai dihidupkan.
Jika tindakan kewaspadaan yang tepat dilakukan,
operator dapat mengendalikan reaksi torsi atau
gaya hentakan balik.
2. Jangan sekali-kali memosisikan tangan Anda
di dekat aksesori yang berputar. Aksesori
mungkin saja menghentak balik ke arah tangan
Anda.
3. Jangan memosisikan badan Anda di area
tempat mesin listrik akan bergerak bila
terjadi hentakan balik. Hentakan balik akan
memutar mesin dalam arah yang berlawanan
dengan gerakan roda di titik tempat roda tersebut
tersangkut.
4. Sangat berhati-hatilah saat bekerja di area
sudut, tepi yang tajam, dsb. Jaga agar
aksesori tidak memantul atau tersangkut. Area
sudut, tepi yang tajam, atau pantulan cenderung
menyebabkan aksesori yang berputar tersangkut
dan menyebabkan kehilangan kendali atau
timbulnya hentakan balik.
5. Jangan memasang mata gergaji rantai atau
mata gergaji bergerigi. Mata mesin seperti ini
menghasilkan hentakan balik secara berkali-kali
dan menyebabkan kehilangan kendali.
Peringatan Keselamatan Khusus untuk Pekerjaan
Penggerindaan dan Pengoperasian Pemotongan
Abrasif:
1. Gunakan hanya tipe roda yang dianjurkan
untuk mesin listrik Anda dan pelindung
khusus yang dirancang untuk roda yang Anda
pilih. Roda yang tidak sesuai dengan spesikasi
mesin listrik ini tidak dapat terlindungi secara
memadai, dan karenanya tidak aman.
2. Permukaan untuk penggerindaan pada roda
tengah gerinda harus dipasang di bawah
bidang pada tepi pelindung. Roda yang tidak
dipasang dengan benar sehingga menonjol pada
bidang tepi pelindung tidak dapat benar-benar
terlindungi.
3. Pelindung harus terpasang dengan kencang
pada mesin listrik dan diposisikan untuk
pengamanan maksimal, sehingga bagian roda
yang menghadap ke operator menjadi minimal.
Pelindung tersebut ikut melindungi operator dari
potongan patahan roda, gesekan dengan roda
dan percikan api yang dapat membakar pakaian.
4. Roda harus digunakan hanya untuk
penggunaan yang disarankan. Misalnya:
jangan menggerinda dengan bagian samping
roda pemotong. Roda pemotong abrasif
ditujukan untuk pekerjaan gerinda sisi luar;
jika roda dikenai tenaga dari samping, roda ini
mungkin saja pecah.
5. Selalu gunakan ensa roda yang tidak rusak
dengan ukuran dan bentuk yang tepat sesuai
dengan roda yang Anda pilih. Flensa roda yang
tepat akan menopang roda sehingga mengurangi
kemungkinan pecahnya roda. Flensa untuk roda
pemotongan mungkin saja berbeda dengan ensa
roda gerinda.
6. Jangan gunakan roda dengan kinerja yang
sudah rendah dari mesin listrik yang lebih
besar. Roda yang dirancang untuk mesin listrik
yang lebih besar tidak cocok untuk digunakan
pada alat yang lebih kecil dengan kecepatan yang
lebih tinggi dan mungkin saja akan rusak.
Tambahan Peringatan Keselamatan Khusus untuk
Pengoperasian Pemotongan Abrasif:
1. Jangan membuat roda pemotong “macet”
atau menekannya secara berlebihan.
Jangan mencoba memotong terlalu dalam.
Menempatkan tekanan berlebihan pada roda akan
meningkatkan beban dan dapat menyebabkan
roda berputar atau terjepit pada potongan dan
terdapat kemungkinan terjadi hentakan balik atau
kerusakan roda.
2. Jangan menempatkan diri Anda sejajar dan
di belakang roda yang berputar. Pada titik
pengerjaan, saat roda bergerak menjauh dari
Anda, hentakan balik dapat menggerakkan roda
yang berputar dan mesin listrik ke arah Anda
secara langsung.
3. Ketika roda terjepit atau pemotongan terhenti
karena alasan apa pun, matikan mesin listrik
dan tahan hingga roda benar-benar berhenti.
Jangan pernah mencoba melepas roda
pemotong dari pekerjaan pemotongan saat
roda bergerak, jika tidak, akan terjadi hentakan
balik. Periksa dan ambil tindakan perbaikan yang
tepat untuk mengatasi penyebab macetnya roda.
4. Jangan ulangi pemotongan pada benda kerja.
Biarkan roda mencapai kecepatan penuh dan
masukkan kembali dengan hati-hati pada
potongan. Roda mungkin saja terjepit, bergerak
ke atas atau terjadi hentakan balik jika mesin
listrik dinyalakan ulang pada benda kerja.

19 BAHASA INDONESIA
5. Tahan panel atau benda kerja berukuran
besar untuk meminimalkan risiko roda
terjepit dan terjadi hentakan balik. Benda kerja
besar cenderung melengkung karena beratnya.
Penunjang harus diletakkan di bawah benda kerja
dekat garis pemotongan dan dekat ujung benda
kerja pada kedua sisi roda.
6. Berhati-hatilah saat melakukan “pemotongan
saku” pada dinding atau area buta lain. Roda
yang mencuat dapat memotong pipa gas atau
air, kabel listrik, atau objek lain yang dapat
menyebabkan hentakan balik.
Peringatan Keselamatan Khusus untuk Pekerjaan
Pengampelasan:
1. Jangan menggunakan kertas cakram
ampelas yang ukurannya terlalu besar. Ikuti
rekomendasi pabrik saat memilih kertas
ampelas. Kertas ampelas yang lebih besar
melebihi bantalan ampelas akan menimbulkan
bahaya cedera dan bisa menyebabkan
tersangkut, pecahnya cakram atau terjadinya
hentakan balik.
Peringatan Keselamatan Khusus untuk
Pengoperasian dengan Sikat Kawat:
1. Berhati-hatilah, jangan sampai serpihan kawat
terlepas dari sikat bahkan pada pengoperasian
standar. Jangan terlalu keras menekan kawat
dengan memberikan tekanan yang terlalu
besar pada sikat. Serpihan kawat dapat dengan
mudah menembus pakaian yang tipis dan/atau
kulit.
2. Jika penggunaan pelindung direkomendasikan
untuk sikat kawat, jangan sampai roda kawat
atau sikat mengganggu kerja pelindung. Roda
kawat atau sikat dapat bertambah diameternya
bergantung pada beban kerja dan gaya
sentrifugal.
Peringatan Keselamatan Tambahan:
1. Saat menggunakan roda gerinda tengah,
pastikan bahwa Anda hanya menggunakan
roda dengan berglass.
2. JANGAN PERNAH GUNAKAN roda berjenis
Stone Cup dengan gerinda ini. Gerinda ini tidak
dirancang untuk tipe roda semacam ini dan jika
digunakan, hal ini dapat mengakibatkan cedera
serius pada penggunanya.
3. Hati-hati jangan sampai merusak spindel,
ensa (terutama permukaan pemasangan)
atau mur kunci. Kerusakan pada bagian ini
dapat mengakibatkan rusaknya roda.
4. Pastikan bahwa roda tidak menyentuh benda
kerja sebelum sakelar dinyalakan.
5. Sebelum menggunakan mesin pada benda
kerja yang sebenarnya, jalankan mesin
sebentar. Waspadai getaran atau goyangan
yang dapat menunjukkan lemahnya
pemasangan atau roda yang kurang seimbang.
6. Gunakan permukaan roda yang sudah
ditentukan untuk melakukan penggerindaan.
7. Jangan tinggalkan mesin dalam keadaan
hidup. Jalankan mesin hanya ketika
digenggam dengan tangan.
8. Jangan menyentuh benda kerja segera setelah
pengoperasian; suhunya mungkin masih
sangat panas dan dapat membakar kulit Anda.
9. Patuhi petunjuk produsen mengenai cara
memasang dan menggunakan roda yang
benar. Rawat dan simpan roda dengan cermat.
10. Jangan menggunakan bos atau adaptor
pengurang yang terpisah untuk menyesuaikan
roda dengan lubang abrasif berukuran besar.
11. Gunakan hanya ensa yang ditentukan untuk
mesin ini.
12. Untuk mesin yang memang dirancang untuk
roda lubang berulir, pastikan bahwa ulir
dalam roda cukup panjang untuk menampung
panjang spindel.
13. Periksa apakah benda kerja telah ditopang
dengan baik.
14. Perhatikan bahwa roda terus berputar setelah
mesin dimatikan.
15. Jika tempat kerja sangat panas dan lembap,
sangat kotor oleh debu konduktif, gunakan
pemutus daya (30 mA) untuk menjamin
keselamatan operator.
16. Jangan menggunakan mesin pada bahan yang
mengandung asbes.
17. Roda pemotongan hendaknya selalu
digunakan dengan pelindung roda pengumpul
debu yang disyaratkan oleh undang-undang
setempat.
18. Cakram pemotongan harus disesuaikan
dengan tekanan lateral.
19. Jangan gunakan sarung tangan kerja kain
selama pengoperasian. Serat dari sarung tangan
kain dapat masuk ke mesin dan mengakibatkan
kerusakan.
SIMPAN PETUNJUK INI.
PERINGATAN: JANGAN biarkan kenyamanan
atau terbiasanya Anda dengan produk (karena
penggunaan berulang) mengurangi kepatuhan
yang ketat terhadap aturan keselamatan untuk
produk yang terkait. PENYALAHGUNAAN atau
kelalaian mematuhi kaidah keselamatan yang
tertera dalam petunjuk ini dapat menyebabkan
cedera badan serius.
DESKRIPSI FUNGSI
PERHATIAN: Selalu pastikan bahwa mesin
dalam keadaan mati dan steker tercabut sebelum
menyetel atau memeriksa kerja mesin.
PERHATIAN: Kembalikan pelatuk sakelar
ke posisi “OFF” jika tidak sengaja terlepas, mati
listrik, atau daya listrik tiba-tiba terputus. Jika
tidak, mesin dapat menyala secara tiba-tiba saat
dialiri daya listrik kembali dan dapat menyebabkan
cedera pribadi.

20 BAHASA INDONESIA
Kunci poros
Tekan kunci poros untuk mencegah berputarnya spindel
saat memasang atau melepas aksesoris.
► Gbr.1: 1. Kunci poros
PEMBERITAHUAN: Jangan gerakkan kunci
poros ketika spindel sedang bergerak. Mesin
mungkin saja rusak.
Kerja sakelar
PERHATIAN: Sebelum memasukkan steker,
pastikan picu sakelar berfungsi dengan baik dan
kembali ke posisi “OFF” saat dilepas.
► Gbr.2: 1. Pelatuk sakelar 2. Tuas kunci
Untuk mesin dengan sakelar
pengunci
PERHATIAN: Sakelar dapat dikunci dalam
posisi “ON” untuk memberikan kenyamanan bagi
operator selama penggunaan dalam jangka waktu
lama. Selalu berhati-hatilah saat mengunci mesin
dalam posisi “ON”, dan pegang mesin kuat-kuat.
Untuk menyalakan mesin, cukup tarik pelatuk
sakelarnya (arah B). Lepaskan pelatuk sakelar untuk
berhenti.
Untuk pengoperasian berkesinambungan, tarik pelatuk
sakelar (arah B), kemudian tekan tuas kunci (arah A).
Untuk membuka posisi terkunci, tarik pelatuk sakelar
(arah B) sepenuhnya, kemudian lepaskan.
Untuk mesin dengan sakelar
pembuka kunci
Untuk mencegah agar pelatuk sakelar tidak tertarik
secara tidak sengaja, tersedia sebuah tuas pengunci.
Untuk menyalakan mesin, tekan tuas kunci (arah A),
kemudian tarik pelatuk sakelar (arah B). Lepaskan
pelatuk sakelar untuk berhenti.
PEMBERITAHUAN: Jangan menarik dalam-
dalam picu sakelar tanpa menekan tombol buka
kunci. Hal ini bisa merusak sakelar.
Untuk mesin dengan sakelar
pengunci dan pembuka kunci
PERHATIAN: Sakelar dapat dikunci dalam
posisi “ON” untuk memberikan kenyamanan bagi
operator selama penggunaan dalam jangka waktu
lama. Selalu berhati-hatilah saat mengunci mesin
dalam posisi “ON”, dan pegang mesin kuat-kuat.
Untuk mencegah agar pelatuk sakelar tidak tertarik
secara tidak sengaja, tersedia sebuah tuas pengunci.
Untuk menyalakan mesin, tekan tuas kunci (arah A),
kemudian tarik pelatuk sakelar (arah B). Lepaskan
pelatuk sakelar untuk berhenti.
Untuk pengoperasian berkesinambungan, tekan tuas
kunci (arah A), tarik pelatuk sakelar (arah B), kemudian
tarik tuas kunci (arah C).
Untuk membuka posisi terkunci, tarik pelatuk sakelar
(arah B) sepenuhnya, kemudian lepaskan.
PEMBERITAHUAN: Jangan menarik dalam-
dalam picu sakelar tanpa menekan tombol buka
kunci. Hal ini bisa merusak sakelar.
Lampu indikator
Hanya untuk model GA7060R / GA9060R
► Gbr.3: 1. Lampu indikator
Lampu indikator akan menyala berwarna hijau saat
steker mesin dimasukkan.
Jika lampu indikator tidak menyala, mungkin ada
kerusakan pada kabel listrik atau pengendali.
Jika indikator menyala tetapi mesin tidak menyala
bahkan saat sakelarnya ditekan, sikat karbonnya
mungkin telah aus, atau mungkin terjadi kerusakan
pada pengendali, motor, atau sakelar ON/OFF.
Anti penyalaan ulang yang tidak
disengaja
Hanya untuk Model GA7060R / GA9060R
Mesin tidak akan menyala jika sakelar terkunci bahkan
jika mesin sudah dicolokkan.
Pada kondisi ini, lampu indikator akan berkedip
berwarna merah dan menunjukkan bahwa perangkat
anti penyalaan ulang yang tidak disengaja sedang
berfungsi.
Untuk membatalkan penyalaan ulang yang tidak
disengaja, kembalikan daya sakelar ke posisi OFF.
CATATAN: Tunggu lebih dari satu detik sebelum
menyalakan mesin kembali jika penyalaan ulang
yang tidak disengaja terjadi.
Fitur awal pengerjaan lembut
Hanya untuk Model GA7060R / GA9060R
Fitur awal pengerjaan lembut mengurangi reaksi
permulaan.
PERAKITAN
PERHATIAN: Pastikan bahwa mesin dalam
keadaan mati dan steker tercabut sebelum
melakukan pekerjaan apa pun pada mesin.
Memasang gagang sisi (pegangan)
PERHATIAN: Selalu pastikan bahwa gagang
sisi terpasang dengan kuat sebelum penggunaan.
Sekrup gagang sisi dengan kencang pada posisi mesin
sebagaimana yang ditunjukkan pada gambar.
► Gbr.4
