GB Cordless Impact Wrench INSTRUCTION MANUAL
UA Бездротовий ударний гайковерт ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Bezprzewodowy klucz udarowy INSTRUKCJA OBSŁUGI
RO
Maşinăde înşurubat cu impact cu acumulator MANUAL DE INSTRUCŢIUNI
DE Akku-Schlagschrauber BEDIENUNGSANLEITUNG
HU Akkumulátoros ütve csavarbehajtó HASZNÁLATI KÉZIKÖNYV
SK Akumulátorový nárazový uťahovačNÁVOD NA OBSLUHU
CZ Akumulátorový rázový utahovák NÁVOD K OBSLUZE
6934FD

2
1
2
1 004341
1
2 004369
1
3 004370
AB
11
4 004343
1
2
3
5 004410
1
2
6 004371
1
7 001145
1
2
8 004344

3
ENGLISH (Original instructions)

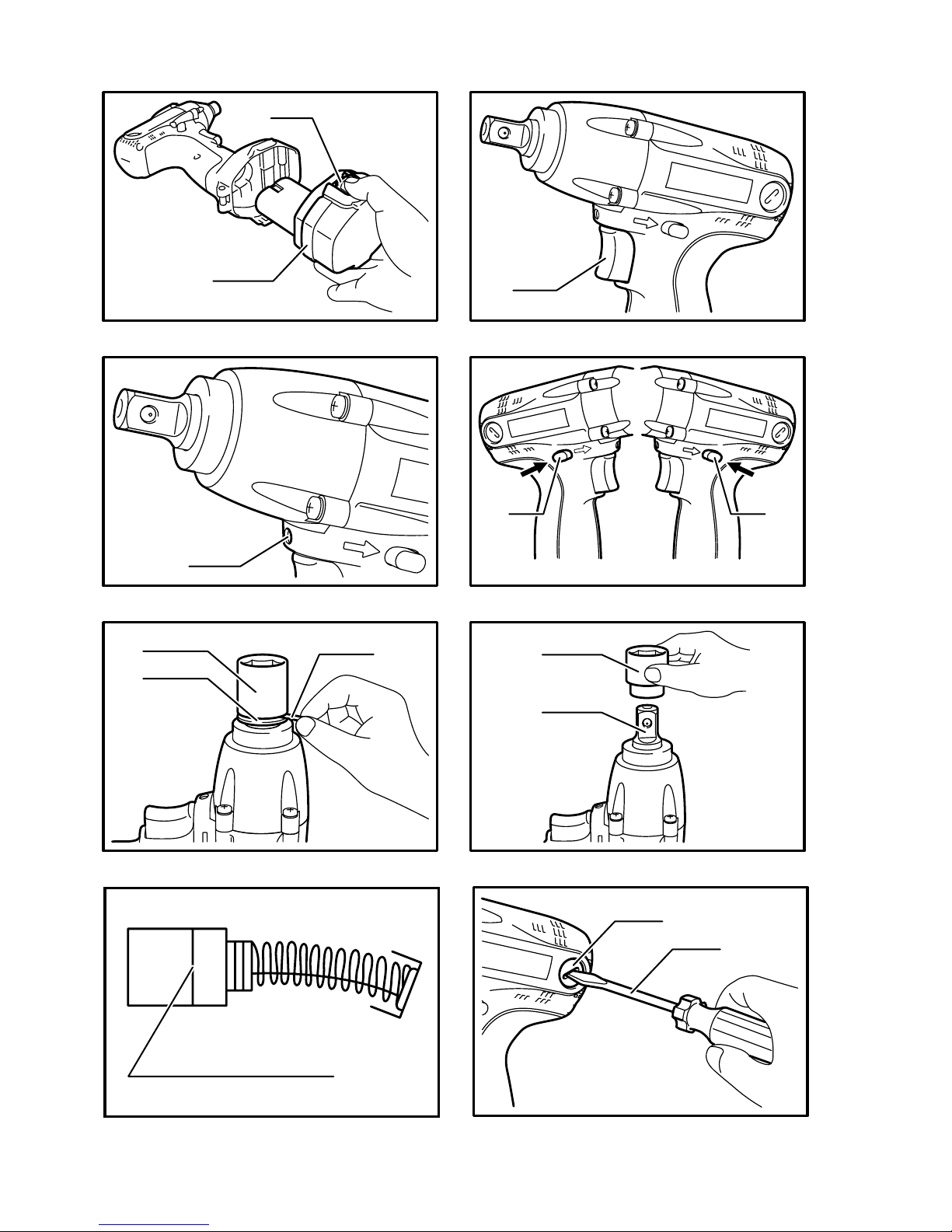

Explanation of general view
1-1. Button
1-2. Battery cartridge
2-1. Switch trigger
3-1. Lamp
4-1. Reversing switch lever
5-1. Socket
5-2. O-ring
5-3. Pin
6-1. Socket
6-2. Anvil
7-1. Limit mark
8-1. Brush holder cap
8-2. Screwdriver
SPECIFICATIONS
Model 6934FD
Standard bolt M8 - M16
Capacities High tensile bolt M6 - M12
Square drive 12.7mm
No load speed (min-1) 0 - 2,300
Impacts per minute 0 - 3,000
Max. fastening torque 140 N.m
Overall length 173 mm
Net weight 1.7 kg
Rated voltage D.C. 14.4 V
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
ENE036-1
Intended use
The tool is intended for fastening bolts and nuts.
ENG102-2
For European countries only
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 95 dB(A)
Sound power level (LWA) : 106 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG205-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745-2-2:
Work mode : impact tightening of fasteners of the
maximum capacity of the tool
Vibration emission (ah) : 7.0 m/s2
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-12
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Impact Wrench
Model No./ Type: 6934FD
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England

4
30th January 2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB009-4
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to impact wrench safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious
personal injury.
1.
Hold power tool by insulated gripping surfaces,
when performing an operation where the
fastener may contact hidden wiring or its own
cord.
Fastening contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Wear ear protectors.
3. Check the socket carefully for wear, cracks or
damage before installation.
4. Hold the tool firmly.
5. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
6. The proper fastening torque may differ
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
ENC004-1
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Always cover the battery terminals with the
battery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
flow, overheating, possible burns and
even a breakdown.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
8. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.

5
4. Charge the Nickel Metal Hydride battery
cartridge when you do not use it for more than
six months.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
• Always switch off the tool before insertion or
removal of the battery cartridge.
• To remove the battery cartridge, withdraw it from
the tool while pressing the buttons on both sides of
the cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Switch action
Fig.2
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF" position
when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
Electric brake
This tool is equipped with an electric brake. If the tool
consistently fails to quickly stop after switch trigger
release, have tool serviced at a Makita service center.
Lighting up the front lamp
Fig.3
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
Reversing switch action
Fig.4
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and
inconsistent fastening torque and/or damage to the bolt
or nut.
Installing or removing socket
Fig.5
For socket with O-ring and pin
Move the O-ring out of the groove in the socket and
remove the pin from the socket. Fit the socket onto the
anvil of the tool so that the hole in the socket is aligned
with the hole in the anvil. Insert the pin through the hole
in the socket and anvil. Then return the O-ring to the
original position in the socket groove to retain the pin. To
remove the socket, follow the installation procedures in
reverse.
Fig.6
For socket without O-ring and pin
To install the socket, push it onto the anvil of the tool until
it locks into place.
To remove the socket, simply pull it off.
OPERATION

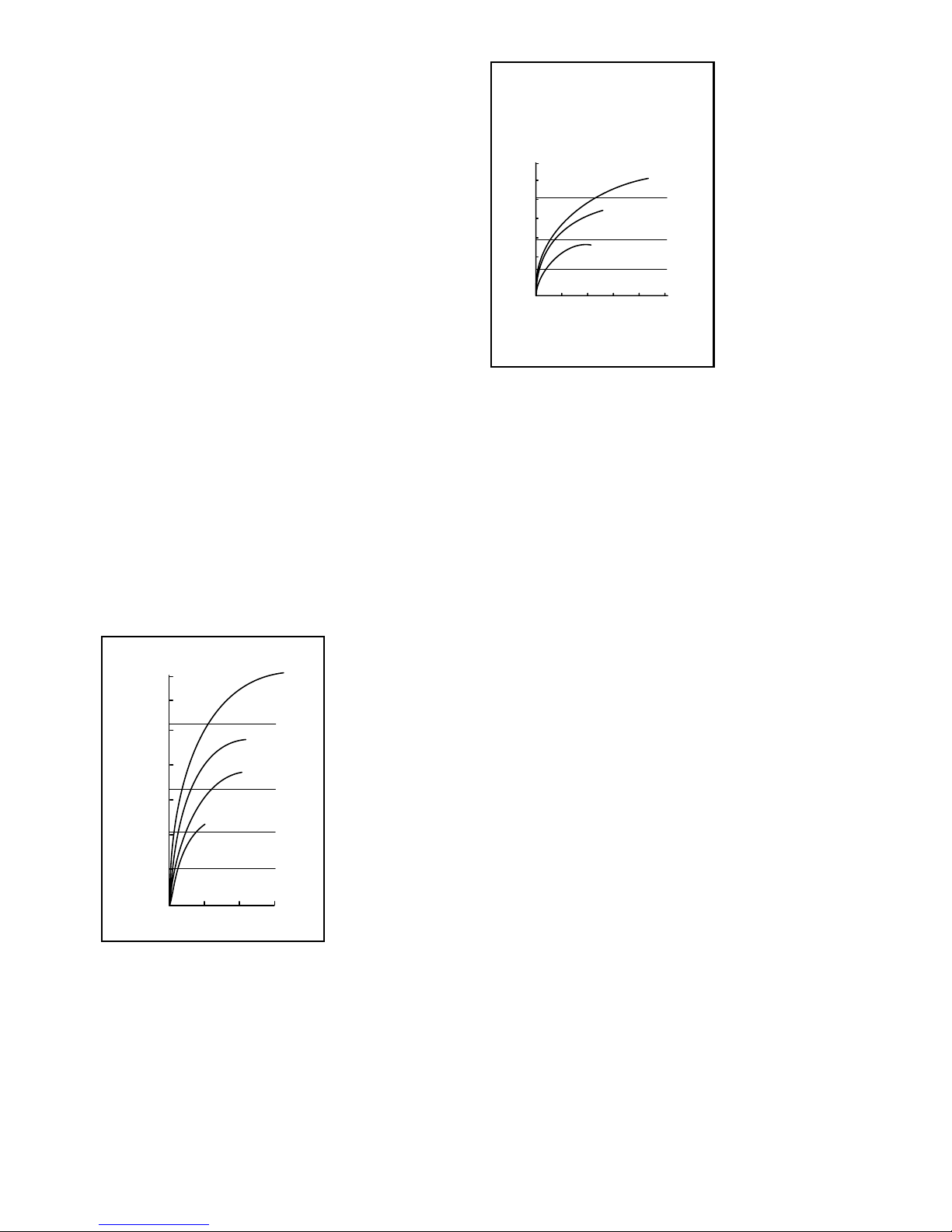

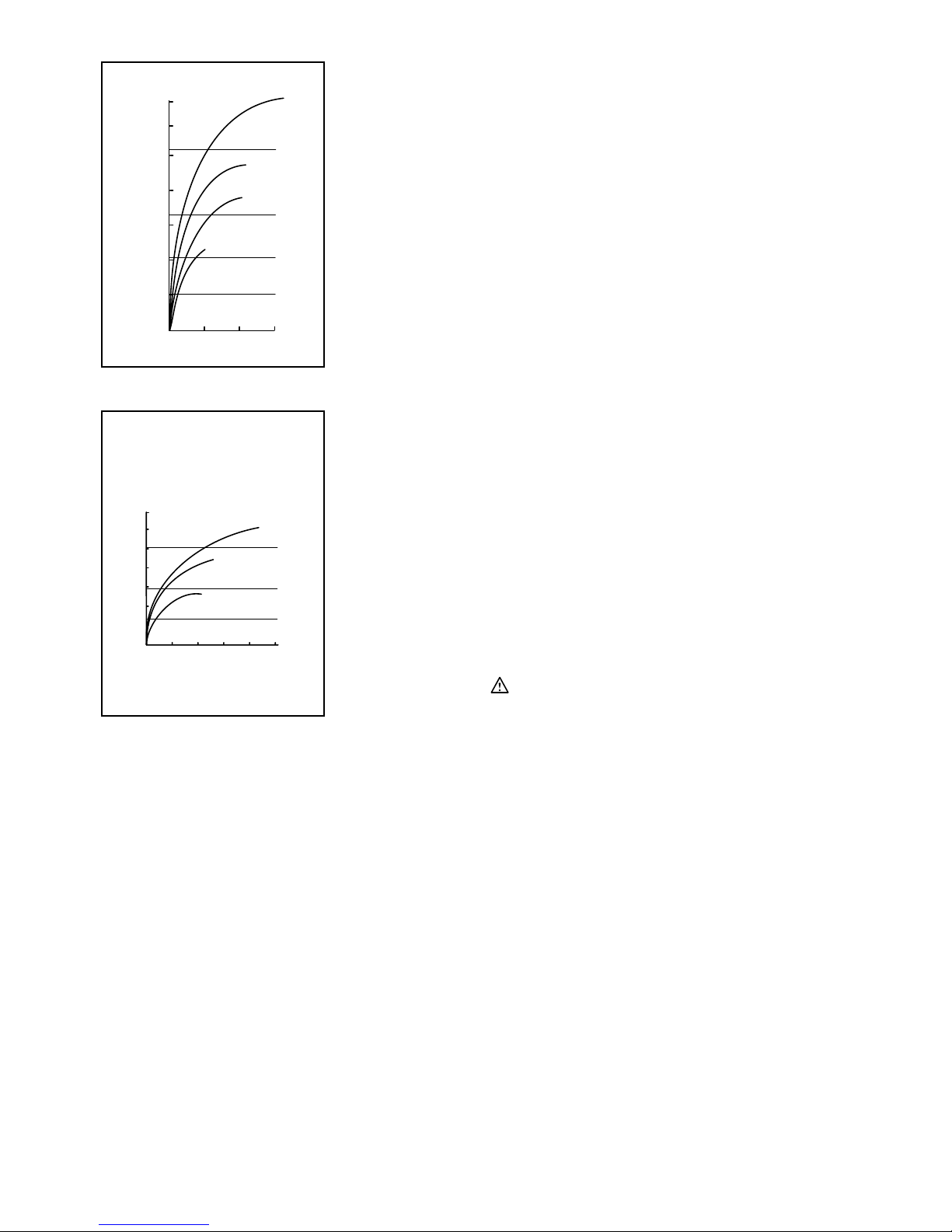

The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in the figures.

6
N m
80
100
60
01.02.0
3.0
(S)
M14
M12
M10
M10
M12
M14
Fastening torque
Fastening time
Proper fastening torque
(kgf cm)
120
140
(1428)
(1224)
(1020)
(816)
(612)
40
(408)
20
(204)
M16
M16
.
.
Standard bolt
004373
N m
01.02.0
3.04.05.0
(S)
M8
M12
M10
M10
M12
M8
Fastening time
Fastening torque
Proper fastening torque
(kgf cm)
80
100
60
120
140
(1428)
(1224)
(1020)
(816)
(612)
40
(408)
20
(204)
.
.
Hightensilebolt
004374
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.
NOTE:
• When fastening screw M8 (5/16") or smaller,
carefully adjust pressure on the switch trigger so
that the screw is not damaged.
• Hold the tool pointed straight at the bolt or nut.
• Excessive fastening torque may damage the
bolt/nut or socket. Before starting your job, always
perform a test operation to determine the proper
fastening time for your bolt or nut. Especially for
the bolt smaller than M8 (5/16"), perform the above
test operation to prevent the trouble on socket or
bolt, etc.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Socket
• Failure to use the correct size socket will
cause a reduction in the fastening torque.
• A worn socket ( wear on the hex end or square
end ) will cause a reduction in the fastening
torque.
3. Bolt
• Even though the torque coefficient and the
class of bolt are the same, the proper
fastening torque will differ according to the
diameter of bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefficient, the class of
bolt and the bolt length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the
impact wrench. Compensate by fastening for a
longer period of time.
5. The manner of holding the tool or the material of
driving position to be fastened will affect the
torque.
6. Operating the tool at low speed will cause a
reduction in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
Replacing carbon brushes
Fig.7
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
Fig.8
After replacing brushes, insert the battery cartridge into
the tool and break in brushes by running tool with no
load for about 1 minute. Then check the tool while
running and electric brake operation when releasing the
switch trigger. If electric brake is not working well, ask
your local Makita service center for repair.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be

7
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Various type of Makita genuine batteries and
chargers

8
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Кнопка
1-2. Касета закумулятором
2-1. Кнопка вимикача
3-1. Ліхтар
4-1. Важіль перемикача реверсу
5-1. Ключ
5-2. Кільцеве ущільнення
5-3. Штифт
6-1. Ключ
6-2. Ковадло
7-1. Обмежувальна відмітка
8-1. Ковпачок щіткотримача
8-2. Викрутка
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель 6934FD
Стандартний болт M8 - M16
Діаметр свердління Високоміцний болт M6 - M12
Квадратна викрутка 12,7мм
Швидкість холостого ходу (min-1) 0 - 2300
Ударів за хвилину 0 - 3000
Максимальний момент затягування 140 Н·м
Загальна довжина 173 мм
Чиста вага 1,7 кг
Номінальна напруга 14,4 Впост. Тока
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Технічні характеристики приладу та касета закумулятором можуть відрізнятися врізних країнах.
• Вага разом зкасетою закумулятором відповідно до EPTA-Procedure 01/2003
ENE036-1
Призначення
Інструмент призначено для кріплення болтів та гайок.
ENG102-2
Для Європейських країн тільки
Шум
Рівень шуму за шкалою Аутиповому виконанні
визначений відповідно до EN60745:
Рівень звукового тиску (LpA) : 95 дБ(A)
Рівень звукової потужності (LWA): 106 дБ(A)
Погрішність (К): 3 дБ(A)
Обов'язково використовуйте протишумові
засоби
ENG205-1
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначається згідно EN60745-2-2:
Режим роботи: віброзакручування гвинтів із
максимальною потужністю електроприлада
Вібрація (aгод) : 7,0 м/с2
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-12
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Бездротовий ударний гайковерт
№моделі/ тип: 6934FD
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
98/37/EC до 28 грудня 2009 року, апотім
2006/42/EC з29 грудня 2009 року
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація знаходиться унашого
уповноваженого представника вЄвропі, асаме:
Makita International Europe Ltd,

9
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Англія
30 січня 2009
000230
Томоязу Като
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій може
призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB009-4
Особливі правила техніки
безпеки
НЕ ДОЗВОЛЯЙТЕ міркуванням зручності або
обізнаності уроботі зцим виробом (як наслідок
багаторазового використання) замінити собою
суворе дотримання правил безпеки при роботі з
ключем. Застосування цього інструменту в
небезпечний або неналежний спосіб може
призвести до серйозної травми
1. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої він може зачепити сховану
електропроводку або власний
шнур.Торкання інструментом струмоведучої
проводки може призвести до передання
напруги до оголених металевих частин
інструменту та ураженню оператора
електричним струмом.
2. Слід одягати захисні навушники
3. Перед встановленням ретельно
перевіряйте розетку щодо зношення,
тріщин або пошкодження.
4. Міцно тримайте інструмент.
5. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
6. Належний момент затягування може
відрізнятися залежно від типу та розміру
болта. Перевірте момент затягування за
допомогою ключа зрегулюванням
обертального моменту.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НЕДОТРИМАННЯ правил техніки безпеки,
наведених уцій інструкції зексплуатації, може
призвести до серйозного травмування.
ENC004-1
ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ
ДЛЯ КАСЕТИ АКУМУЛЯТОРА
1. Перед тим як користуватися касетою
акумулятора, слід прочитати усі інструкції
та попереджуючі відмітки щодо (1)
зарядний пристрій акумулятора, (2)
акумулятор та (3) вироби, що працюють від
акумулятора.
2. Не слід розбирати касету акумулятора.
3. Якщо період роботи дуже покоротшав, слід
негайно припинити користування. Це може
призвести до перегріву, опіку та навіть
вибуху.
4. Якщо електроліт потрапив до очей, слід
промити їх чистою водою та негайно
звернутися за медичного закладу. Це може
призвести до втрати зору.
5. Слід завжди закривати клеми акумулятора
кришкою акумулятора, коли касета
акумулятора не використовується.
6. Не замкніть касету акумулятора.
(1) Не слід торкатися клем будь яким
струмопровідним матеріалом.
(2) Не слід зберігати касету акумулятора в
ємності зіншими металевими
предметами, такими як цвяхи, монети і
т.д.
(3) Не залишайте касету акумулятора під
дощем, запобігайте контакту зводою.
Коротке замикання може призвести до
великого струму, перегріву, можливих
опіків та навіть виходу зладу.
7. Не слід зберігати інструмент та касету з
акумулятором вмістах, де температура
може сягнути та перевищити 50гр.ﾟC (122 ﾟ
F).
8. Не слід спалювати касету закумулятором
навіть, якщо вона була неодноразово
пошкоджена або повністю спрацьована.
Касета закумулятором може вибухнути в
огні.
9. Не слід кидати або ударяти акумулятор.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ

10
Поради по забезпеченню максимального
строку експлуатації акумулятора
1. Касету закумулятором слід заряджати до
того, як він розрядиться повністю.
Завжди слід зупинити роботу інструменту
та зарядити акумулятор, якщо ви помітили
зменшення потужності інструменту.
2. Ніколи не слід заряджати повторно
повністю заряджену касету закумулятором.
Перезарядження скорочує строк
експлуатації акумулятора.
3. Касету закумулятором слід заряджати при
кімнатній температурі 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF). Перед тим як заряджати касету з
акумулятором слід залишити її доки вона не
остигне.
4. Якщо касета знікель-металогідрідним
акумулятором не використовувалась більш
шести місяців, її слід зарядити.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед регулюванням або перевіркою
функціонування інструмента.
Встановлення та зняття касети з
акумулятором.
Fig.1
• Перед тим, як встановлювати або знімати
касету закумулятором, інструмент слід завжди
вимикати.
• Для того, щоб зняти касету закумулятором, її
слід витягти зінструмента, натиснувши кнопки з
обох боків касети.
• Для того, щоб вставити касету закумулятором,
слід сумістити шпонку касети збатареями із
пазом вкорпусі та вставити касету. Касету слід
завжди вставляти до упору доки не почується
щиглик, ікасету буде заблоковано вробочому
положенні. Якщо цього не зробити, то касета
може випадково випасти зінструмента та
поранити вас або людей, що знаходяться
поряд.
• Не застосовуйте силу, вставляючи касету з
акумулятором. Якщо касета не вставляється
легко, то це означає, що ви її невірно
вставляєте.
Дія вимикача.
Fig.2
ОБЕРЕЖНО:
• Перед тим, як вставляти касету закумулятором
вінструмент, слід перевірити належну роботу
курка вмикача, тобто щоб він повертався у
положення "ВИМК.", коли його відпускають.
Для того, щоб запустити інструмент, слід просто
натиснути на курок вмикача. Швидкість обертання
інструмента збільшується шляхом збільшення тиску
на курок вмикача. Для зупинення роботи курок слід
відпустити.
Електричне гальмо
Інструмент обладнаний електричним гальмом. Якщо
інструмент постійно не забезпечує швидкої зупинки
після відпускання курка вмикача, його слід здати на
обслуговування всервісний центр Makita.
Увімкнення переднього підсвічування
Fig.3
ОБЕРЕЖНО:
• Не дивіться на світло або безпосередньо на
джерело світла.
Натисніть на курок вмикача, щоб увімкнути переднє
підсвічування. Підсвічування горітиме. доки курок
вмикача буде натиснутий.
ПРИМІТКА:
• Для видалення бруду злінзи підсвітки
користуйтесь сухою тканиною. Будьте обережні,
щоб не подряпати лінзу підсвітки, тому що
можна погіршити освітлювання.
Дія вимикача-реверсера.
Fig.4
Інструмент обладнаний перемикачем зворотного
ходу для зміни напрямку обертання. Для обертання
по годинниковій стрілці важіль-перемикач слід
пересунути вположення "А", проти годинникової
стрілки - вположення "В".
Коли важіль-перемикач поставлений внейтральне
положення, курок еможе бути натиснутий.
ОБЕРЕЖНО:
• Перед початком роботи слід завжди перевіряти
напрямок обертання.
• Перемикач зворотного ходу можна
використовувати тільки після повної зупинки
інструмента. Зміна напрямку обертання до
повної зупинки інструмента може його
пошкодити.
• Коли інструмент не використовується,
важіль-перемикач повинен знаходитись в
нейтральному положенні.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед тим, як проводити будь-які роботи на
інструменті.

11
Вибір вірного ключа
Слід завжди використовувати ключ вірного розміру
для болтів та гайок. Ключ невірного розміру
призводить до невірного та нерівномірного моменту
затягування та/або пошкодження болта або гайки.
Встановлення або зняття ключа
Fig.5
Для ключа зкільцем ущільнення та шпилькою.
Витягніть кільце ущільнення зпаза включі та
витягніть шпильку зключа. Поставте ключ на
ковадло інструмента таким чином, щоб ключ був
суміщений зотвором на ковадлі. Вставте шпильку
через отвір включі та ковадлі. Потім поверніть кільце
ущільнення впочаткове положення на пазу ключа
для фіксації шпильки. Для того, щоб зняти ключ,
виконайте процедуру його встановлення у
зворотному порядку.
Fig.6
Для ключа без кільця ущільнення та шпильки.
Для встановлення ключа його слід насунути на
ковадло інструмента, щоб він заблокувався.
Для зняття ключа його слід просто стягнути.
ЗАСТОСУВАННЯ
Належна величина моменту затягування може бути
різною взалежності від типу та розміру болта,
матеріалу деталі, що кріпиться та ін. Співвідношення
між моментом затягування та часом затягування
показане на малюнках.
Н м
80
100
60
0 1,0 2,0
3,0
(с)
M14
M12
M10
M10
M12
M14
Момент затягування
Час закріплення
Належний момент затягування
(кгс cм)
120
140
(1428)
(1224)
(1020)
(816)
(612)
40
(408)
20
(204)
M16
M16
.
.
Стандартний болт
004373
Н м
0 1,0 2,0
3,0 4,0 5,0
(с)
M8
M12
M10
M10
M12
M8
Час закріплення
Момент затягування
Належний момент затягування
(кгс cм)
80
100
60
120
140
(1428)
(1224)
(1020)
(816)
(612)
40
(408)
20
(204)
.
.
Високоміцний болт
004374
Міцно тримаючи інструмент розташуйте його на гайці
або болті. Увімкніть інструмент та виконайте
затягування протягом відповідного часу.
ПРИМІТКА:
• Якщо використовується гвинт кріплення
розміром М8 (5/16") або менше, слід акуратно
відрегулювати тиск на курок вмикача, щоб не
пошкодити гвинт.
• Інструмент слід стримати прямо відносно болта
або гайки.
• Надмірний момент затягування може
пошкодити болт/гайку або ключ. Перед
початком роботи слід завжди робити пробну
операцію, щоб визначити належний час
затягування болта або гайки. Особливо для
болтів розміром менше M8 (5/16") слід
виконувати зазначену пробну операцію для того,
щоб запобігти проблемам із патроном або
ключем та ін.
• Якщо інструмент експлуатується постійно, доки
не розрядиться касета закумулятором, то
перед тим, як встановлювати новий акумулятор,
інструментові треба дати відпочити протягом 15
хвилин.
Момент затягування залежить від багатьох факторів,
включаючи наступні. Після затягування слід завжди
перевіряти момент затягування здопомогою ключа із
торсіометром.
1. Коли касета закумулятором майже повністю
розряджена, напруга впаде імомент
затягування буде знижений.
2. Ключ
• Якщо не використовувати ключ вірного
розміру, це може призвести до зменшення
моменту затягування.
• Використання зношеного ключа (знос на
кінцях шестигранника або квадрата)
призводить до послаблення моменту

12
затягування.
3. Болт
• Хоча коефіцієнт моменту та клас болта
можуть бути однаковими, належний момент
затягування може бути різним взалежності
від діаметра болта.
• Хоча діаметри болтів можуть бути
однаковими, належний момент затягування
може бути різним взалежності від
коефіцієнта затягування, класу та довжини
болта.
4. Використання універсального з'єднання або
подовжувача дещо знижує силу затягування
ударного гайковерта. Це слід компенсувати
шляхом затягування протягом довшого часу.
5. Те, вякому положенні для загвинчування
тримаються інструмент або деталь, також
впливає на момент затягування.
6. Експлуатація інструмента на низькій швидкості
призводить до зниження моменту затягування.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед проведенням перевірки або
обслуговування.
Заміна вугільних щіток
Fig.7
Регулярно знімайте та перевіряйте вугільні щітки.
Замінюйте їх, коли знос сягає граничної відмітки.
Вугільні щітки повинні бути чистими та вільно
рухатись ущіткотримачах. Одночасно треба
замінювати обидві вугільні щітки. Використовуйте
лише однакові вугільні щітки.
Для видалення ковпачків щіткотримачів користуйтесь
викруткою. Видаліть зношені вугільні щітки, вставте
нові та закріпіть ковпачки щіткотримачів.
Fig.8
Після заміни щіток вінструмент слід вставити касету
закумулятором та притерти щітки, давши
інструментові попрацювати без навантаження
протягом біля 1 хвилини. Потім перевірте інструмент
під час роботи, атакож роботу електричного гальма,
коли відпускається курок вмикача. Якщо електричне
гальмо не працює належним чином, слід звернутись
до місцевого сервісного центра Makita для
проведення ремонту.
Для забезпечення БЕЗПЕКИ та НАДІЙНОСТІ
продукції, її ремонт, атакож роботи зобслуговування
або регулювання повинні виконуватись
вповноваженими або заводськими сервісними
центрами Makita із використанням запчастин
виробництва компанії Makita.
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Різні типи оригінальних акумуляторів та
зарядних пристроїв виробництва компанії
Makita

13
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Przycisk
1-2. Akumulator
2-1. Spust przełącznika
3-1. Lampka
4-1. Dźwignia przełącznika obrotów
wstecznych
5-1. Gniazdo
5-2. PierścieńO
5-3. Sworzeń
6-1. Gniazdo
6-2. Kowadełko
7-1. Znak ograniczenia
8-1. Pokrywka uchwytu szczotki
8-2. Śrubokręt
SPECYFIAKCJE
Model 6934FD
Śruba zwykła M8 - M16
Wydajność
Śruba o wysokiej wytrzymałości M6 - M12
Głowica kwadratowa 12,7mm
Prędkość bez obciążenia (min-1) 0 - 2 300
Liczba udarów na minutę0 - 3 000
Maks. moment dokręcania 140 N.m
Długość całkowita 173 mm
Ciężar netto 1,7 kg
Napięcie znamionowe Prąd stały 14,4 V
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• W innych krajach urządzenie może miećodmienne parametry techniczne I może byćwyposażone w inny akumulator.
• Waga urządzenia wraz z akumulatorem obliczona zgodnie z procedurąEPTA 01/2003
ENE036-1
Przeznaczenie
Narzędzie to jest przeznaczone do dokręcania śrub i
nakrętek.
ENG102-2
Tylko dla krajów europejskich
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA) : 95 dB (A)
Poziom mocy akustycznej (LWA): 106 dB (A)
Niepewność (K): 3 dB(A)
Należy stosowaćochraniacze na uszy
ENG205-1
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745-2-2:
Praca : dokręcanie udarowe z wykorzystaniem
maksymalnych możliwości narzędzia
Wytwarzanie drgań(ah) : 7,0 m/s2
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).
ENH101-12
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
Bezprzewodowy klucz udarowy
Model nr/ Typ: 6934FD
jest produkowane seryjnie oraz
jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
98/37/WE do dnia 28 grudnia 2009, a począwszy
od dnia 29 grudnia 2009 - 2006/42/WE
Jest produkowane zgodnie z następującymi normami
lub dokumentami normalizacyjnymi:
EN60745

14
Dokumentacja techniczna przechowywana jest przez
naszego autoryzowanego przedstawiciela na Europę,
którym jest:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia
30 stycznia 2009
000230
Tomoyasu Kato
Dyrektor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje należy
zachowaćdo późniejszego
wykorzystania.
GEB009-4
Szczególne zasady
bezpieczeństwa
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi wkrętarki udarowej.
Używanie narzędzia w sposób niebezpieczny lub
niewłaściwy grozi poważnymi obrażeniami ciała.
1. Gdy narzędzie podczas pracy może zetknąć
sięz ukrytymi przewodami elektrycznymi bądź
własnym przewodem zasilającym, należy
trzymaćurządzenie za izolowane
uchwyty.Zetknięcie z przewodem elektrycznym
pod napięciem powoduje, że równieżodsłonięte
elementy metalowe narzędzia znajdąsiępod
napięciem, grożąc porażeniem operatora prądem
elektrycznym.
2. Nośochraniacze na uszy.
3. Przed przystąpieniem do pracy sprawdzić
dokładnie gniazdo pod kątem ewentualnych
pęknięć lub uszkodzeń.
4. Trzymaćnarzędzie w sposób niezawodny.
5. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
6. Odpowiedni moment dokręcania zależy od
rodzaju i wielkości wkrętu/śruby. Zawsze
sprawdzaj moment dokręcenia za pomocą
klucza dynamometrycznego.
ZACHOWAĆINSTRUKCJE
OSTRZEŻENIE:
NIEPRAWIDŁOWE STOSOWANIE lub
nieprzestrzeganie zasad bezpieczeństwa
określonych w niniejszej instrukcji obsługi może
spowodowaćpoważne obrażenia ciała.
ENC004-1
WAŻNE ZASADY
BEZPIECZEŃSTWA
DOTYCZĄCE AKUMULATORA
1. Przed użyciem akumulatora zapoznaćsięz
wszystkimi zaleceniami i znakami
ostrzegawczymi na (1) ładowarce, (2)
akumulatorze i (3) wyrobie, w którym będzie
używany akumulator.
2. Akumulatora nie wolno rozbierać.
3. Jeżeli czas pracy uległznacznemu skróceniu,
należy natychmiast przerwaćpracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania sięelektrolitu do
oczu, przemyćje wodąi niezwłocznie uzyskać
pomoc lekarską. Może on bowiem
spowodowaćutratęwzroku.
5. Styki akumulatora należy zawsze
zabezpieczyć, zakładając na nieużywany
akumulator osłonę.
6. Nie doprowadzaćdo zwarcia akumulatora:
(1) Nie dotykaćstyków przedmiotami
wykonanymi z materiałów
przewodzących.
(2) Unikaćprzechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
typu gwoździe, monety itp.
(3) Chronićakumulator przed deszczem lub
wodą.
Zwarcie prowadzi do przepływu prądu
elektrycznego o dużym natężeniu i
przegrzania akumulatora, co w
konsekwencji może grozićpoparzeniami a
nawet awariąurządzenia.
7. Narzędzia i akumulatora nie wolno
przechowywaćw miejscach, w których
temperatura osiąga bądźprzekracza 50 ﾟC
(122 ﾟF).
8. Akumulatorów nie wolno palić, równieżtych
poważnie uszkodzonych lub całkowicie
zużytych. W ogniu mogąone bowiem
eksplodować.

15
9. Chronićakumulator przed upadkiem i
uderzeniami.
ZACHOWAĆINSTRUKCJE
Wskazówki dotyczące zachowania
maksymalnej trwałości akumulatora
1. Akumulator należy naładowaćzanim zostanie
do końca rozładowany.
Gdy zauważysz spadek mocy narzędzia,
przerwij pracęi naładuj akumulator.
2. Nie wolno ładowaćpowtórnie w pełni
naładowanego akumulatora.
Przeładowanie akumulatora skraca jego czas
eksploatacji.
3. Akumulator ładowaćw temperaturze
mieszczącej sięw przedziale 10ﾟC - 40ﾟC (50ﾟ
F - 104 ﾟF). Gdy akumulator jest gorący, przed
przystąpieniem do jego ładowania odczekać,
ażostygnie.
4. Akumulatory niklowo-wodorkowe, po
sześciomiesięcznym okresie nieużywania,
należy naładować.
OPIS DZIAŁANIA
UWAGA:
• Przed przystąpieniem do regulacji lub przeglądu
narzędzia upewnićsię, czy jest ono wyłączone i
czy zostałwyjęty akumulator.
Wkładanie i wyjmowanie akumulatora
Rys.1
• Przed włożeniem lub wyjęciem akumulatora należy
koniecznie wyłączyćnarzędzie.
• Aby wyjąć akumulator, naciśnij zaczepy po jego
obu stronach i wyciągnij go.
• Aby włożyćakumulator, wystarczy wyrównać
występ na akumulatorze z rowkiem w obudowie i
wsunąć go na swoje miejsce. Akumulator wsunąć
do oporu, ażwskoczy na swoje miejsce, co jest
sygnalizowane delikatnym kliknięciem. W
przeciwnym razie może przypadkowo wypaść z
narzędzia, raniąc operatora lub osoby postronne.
• Przy wkładaniu akumulatora nie wolno używaćsiły.
Jeżeli akumulator nie wchodzi swobodnie, nie
zostałprawidłowo włożony.
Włączanie
Rys.2
UWAGA:
• Przed włożeniem akumulatora do narzędzia
zawsze sprawdź, czy język spustowy wyłącznika
działa prawidłowo i po zwolnieniu powraca do
położenia „OFF".
Aby uruchomićnarzędzie, należy pociągnąć za język
spustowy przełącznika. Prędkość narzędzia rośnie wraz
ze zwiększaniem nacisku na język spustowy. W celu
zatrzymania urządzenia wystarczy zwolnićjęzyk
spustowy przełącznika.
Hamulec elektryczny
To urz ądzenie jest wyposażone w hamulec elektryczny.
Jeżeli narzędzie nie zatrzymuje sięprzez dłuższy czas
po zwolnieniu języka spustowego wyłącznika, należy
zlecićnaprawęurządzenia w punkcie serwisowym
narzędzi Makita.
Włączanie lampki czołowej
Rys.3
UWAGA:
• Nie patrzećna światło ani bezpośrednio na źródło
światła.
W celu zapalenia lampki należy pociągnąć za język
spustowy. Lampka świeci dopóki język spustowy
przełącznika jest naciskany.
UWAGA:
• Użyćsuchej tkaniny aby zetrzećzanieczyszczenia
z osłony lampki. Uważać, aby nie zarysować
osłony lampki, gdyżmoże to zmniejszyćnatężenie
oświetlenia.
Włączanie obrotów wstecznych.
Rys.4
Omawiane narzędzie jest wyposażone w przełącznik
umożliwiający zmianękierunku obrotów. W celu
uzyskania obrotów zgodnych z ruchem wskazówek
zegara należy nacisnąć dźwignięprzełącznika zmiany
kierunku obrotów po stronie A, natomiast by uzyskać
obroty przeciwne do ruchu wskazówek zegara,
wystarczy nacisnąć dźwignięprzełącznika po stronie B.
Gdy dźwignia przełącznika zmiany kierunku obrotów
znajduje sięw położeniu neutralnym, język spustowy
przełącznika jest zablokowany.
UWAGA:
• Przed uruchomieniem narzędzia należy zawsze
sprawdzićustawienie kierunku obrotów.
• Kierunek obrotów można zmieniaćtylko wówczas,
gdy urządzenie całkowicie sięzatrzyma. Zmiana
kierunku obrotów przed zatrzymaniem się
narzędzia grozi jego uszkodzeniem.
• Gdy narzędzie nie będzie używane, należy zawsze
ustawićdźwignięprzełącznika zmiany kierunku
obrotów w położeniu neutralnym.
MONTAŻ
UWAGA:
• Przed przystąpieniem do jakichkolwiek czynności
związanych z obsługąnarzędzia należy koniecznie
upewnićsię, czy jest ono wyłączone i czy
akumulator zostałwyjęty.
Wybierz prawidłowe gniazdo.
Podczas wkręcania śrub i nakrętek zawsze pamiętaj o
dopasowaniu rozmiaru gniazda. Gniazdo o

16
niewłaściwym rozmiarze prowadzi do niedokładnego i
nierównomiernego momentu dokręcania i/lub
uszkodzenia śruby lub nakrętki.
Montażi demontażgniazda
Rys.5
Dla gniazda z pierścieniem O i wtykiem
WysuńpierścieńO z rowka w gnieździe i wyjmij z
gniazda wtyk. Dopasuj gniazdo do kowadełka narzędzia
tak, aby otwór gniazda byłwyrównany z otworem
kowadełka. Wsuńwtyk w otwór gniazda i kowadełka.
Następnie przywróćpierścieńO do pozycji początkowej
w rowku gniazda, aby zablokowaćwtyk. Aby
zdemontowaćgniazdo, należy w odwrotnej kolejności
wykonaćproceduręmontażu.
Rys.6
Dla gniazda bez pierścienia O i wtyku
Aby zamontowaćgniazdo, wepchnij je na kowadełko tak,
aby zaskoczyło na swoim miejscu.NLAby wyjąć gniazdo,
należy je po prostu wyciągnąć.
DZIAŁANIE
Odpowiedni moment dokręcania zależy od rodzaju i
wielkości wkrętu/śruby, materiału, z jakiego wykonany
jest wkręcany element, itp. Zależność momentu
dokręcania i czasu dokręcania pokazano na rysunkach.
N m
80
100
60
0 1,0 2,0
3,0
(S)
M14
M12
M10
M10
M12
M14
Moment dokręcania
Czas dokręcania
Właściwy moment dokręcania
(kgf cm)
120
140
(1428)
(1224)
(1020)
(816)
(612)
40
(408)
20
(204)
M16
M16
.
.
Śruba zwykła
004373
N m
0 1,0 2,0
3,0 4,0 5,0
(S)
M8
M12
M10
M10
M12
M8
Czas dokręcania
Moment dokręcania
Właściwy moment dokręcania
(kgf cm)
80
100
60
120
140
(1428)
(1224)
(1020)
(816)
(612)
40
(408)
20
(204)
.
.
Śruba o wysokiej wytrzymałości
004374
Trzymaj mocno narzędzie i umieść gniazdo nad śrubą
lub nakrętką. Włącz narzędzie i dokręcaj zgodnie z
ustawionym czasem dokręcania.
UWAGA:
• Podczas mocowania wkrętów M8 (5/16") lub
mniejszych, dobierz nacisk na język spustowy
wyłącznika, aby nie zniszczyćwkrętu.
• Narzędzie powinno byćskierowane na wprost
śruby lub nakrętki.
• Nadmierny moment dokręcania może uszkodzić
śrubę/nakrętkęlub gniazdo. Przed przystąpieniem
do pracy zawsze wykonaj próbnąoperację
wkręcania, aby ustalićwłaściwy czas wkręcania
dla danej śruby lub nakrętki. Zwłaszcza w
przypadku wkrętów mniejszych niżM8 (5/16")
należy pamiętaćo wykonaniu próbnej operacji
wkręcania, aby zapobiec uszkodzeniu gniazda lub
wkrętu itp.
• Jeżeli narzędzie jest używane bez przerwy ażdo
rozładowania akumulatora, należy je odstawićna
15 minut, zanim praca zostanie podjęta na nowo z
użyciem innego naładowanego akumulatora.
Na moment dokręcania ma wpływ wiele czynników, w
tym następujące. Po dokręceniu należy zawsze
sprawdzićmoment dokręcenia za pomocąklucza
dynamometrycznego.
1. Gdy akumulator jest prawie całkowicie
rozładowany, pojawi sięspadek napięcia i
moment dokręcania zmniejszy się.
2. Gniazdo
• Użycie gniazda o niewłaściwym rozmiarze
powoduje zmniejszenie momentu dokręcania.
• Zużyte gniazdo (zużycie na końcu
sześciokątnym lub kwadratowym) powoduje
zmniejszenie momentu dokręcania.
3. Śruba
• Nawet jeśli współczynnik momentu i klasa
śruby sątakie same, właściwy moment

17
dokręcania zależy od średnicy śruby.
• Nawet jeśli średnice śrub sątakie same,
właściwy moment dokręcania zależy od
współczynnika momentu, klasy śruby oraz od
długości śruby.
4. Używanie przegubu uniwersalnego lub drążka
przedłużającego może nieco zmniejszyćmoment
dokręcania klucza udarowego. Aby go wyrównać
należy dokręcaćśrubęlub nakrętkęprzez dłuższy
czas.
5. Sposób trzymania narzędzia lub materiał, z
którego wykonany jest skręcany element w
miejscu przykręcania, mająwpływ na wielkość
momentu.
6. Praca przy niskich prędkościach obrotowych
powoduje zmniejszenie momentu dokręcania.
KONSERWACJA
UWAGA:
• Przed przystąpieniem do przeglądu narzędzia lub
jego konserwacji upewnićsię, czy jest ono
wyłączone i czy akumulator zostałwyjęty.
Wymiana szczotek węglowych
Rys.7
Systematycznie wyjmowaći sprawdzaćszczotki
węglowe. Wymieniaćje, gdy ich zużycie sięga znaku
granicznego. Szczotki powinny byćczyste i łatwo
wchodzićw uchwyty. Należy wymieniaćobydwie
szczotki jednocześnie. Stosowaćwyłącznie identyczne
szczotki węglowe.
Do wyjęcia pokrywek uchwytów szczotek używać
śrubokrętu. Wyjąć zużyte szczotki węglowe, włożyć
nowe i zabezpieczyćpokrywkami uchwytów szczotek.
Rys.8
Po zakończeniu wymiany szczotek włóżakumulator do
narzędzia i włącz je na 1 minutębez obciążenia, aby
dotrzećszczotki. Następnie sprawdźurządzenie
podczas pracy. Skontroluj równieżdziałanie hamulca
elektrycznego po zwolnieniu języka spustowego
wyłącznika. Jeżeli hamulec elektryczny nie działa
prawidłowo, zlećnaprawęurządzenia miejscowemu
punktowi serwisowemu narzędzi Makita.
W celu zachowania odpowiedniego poziomu
BEZPIECZEŃSTWA i NIEZAWODNOŚCI wyrobu,
wszelkie naprawy i różnego rodzaju prace
konserwacyjne lub regulacje powinny być
przeprowadzane przez autoryzowany punkt serwisowy
narzędzi Makita, zawsze z użyciem oryginalnych części
zamiennych Makita.
AKCESORIA (WYPOSAŻENIE
DODATKOWE)
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Różne typy oryginalnych akumulatorów i
ładowarek marki Makita

18
ROMÂNĂ(Instrucţiuni originale)
Explicitarea vederii de ansamblu
1-1. Buton
1-2. Cartuşul acumulatorului
2-1. Trăgaciul întrerupătorului
3-1. Lampă
4-1. Levier de inversor
5-1. Bucşă
5-2. Garniturăinelară
5-3. Ştift
6-1. Bucşă
6-2. Soclu
7-1. Marcaj limită
8-1. Capacul suportului pentru perii
8-2. Şurubelniţă
SPECIFICAŢII
Model 6934FD
Bulon standard M8 - M16
Capacităţi
Bulon de mare rezistenţă la tracţiune M6 - M12
Cap de antrenare pătrat 12,7mm
Turaţia în gol (min-1) 0 - 2.300
Bătăi pe minut 0 - 3.000
Moment de strângere maxim 140 N.m
Lungime totală173 mm
Greutate netă1,7 kg.
Tensiune nominală14,4 V cc.
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Specificaţiile şi ansamblul baterie pot diferi de la ţarăla ţară.
• Greutatea, cu ansamblul baterie, conform procedurii EPTA 01/2003
ENE036-1
Destinaţia de utilizare
Maşina este destinatăfixării bolţurilor şi piuliţelor.
ENG102-2
Numai pentru ţările europene
Emisie de zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică(LpA) : 95 dB (A)
Nivel de putere acustică(LWA): 106 dB(A)
Eroare (K): 3 dB(A)
Purtaţi mijloace de protecţie a auzului
ENG205-1
Vibraţii
Valoarea totalăa vibraţiilor (suma vectorilor tri-axiali)
determinatăconform EN60745-2-2:
Mod de funcţionare: strângerea cu şoc a
elementelor de îmbinare la capacitatea maximăa
uneltei
Emisia de vibraţii (ah): 7,0 m/s2
Incertitudine (K): 1,5 m/s2
ENG901-1
• Nivelul de vibraţii declarat a fost măsurat în
conformitate cu metoda de test standard şi poate fi
utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibraţii declarat poate fi, de asemenea,
utilizat într-o evaluare preliminarăa expunerii.
AVERTISMENT:
• Nivelul de vibraţii în timpul utilizării reale a uneltei
electrice poate diferi de valoarea nivelului declarat,
în funcţie de modul în care unealta este utilizată.
• Asiguraţi-văcăidentificaţi măsurile de siguranţă
pentru a proteja operatorul, acestea fiind bazate pe
o estimare a expunerii în condiţii reale de utilizare
(luând în considerare toate părţile ciclului de
operare, precum timpii în care unealta a fost oprită,
sau a funcţionat în gol, pe lângătimpul de
declanşare).
ENH101-12
Declaraţie de conformitate CE
Noi, Makita Corporation ca producător responsabil,
declarăm căurmătorul(oarele) utilaj(e):
Destinaţia utilajului:
Maşină de înşurubat cu impact cu acumulator
Modelul nr. / Tipul: 6934FD
este în producţie de serie şi
Este în conformitate cu următoarele directive
europene:
98/37/CE pânăla 28 decembrie 2009 şi în
continuare cu 2006/42/CE de la 29 decembrie
2009
Şi este fabricat în conformitate cu următoarele
standarde sau documente standardizate:
EN60745
Documentaţiile tehnice sunt păstrate de reprezentantul
nostru autorizat în Europa care este:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia

19
30 ianuarie 2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Avertismente generale de
siguranţă pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de siguranţă
şi toate instrucţiunile. Nerespectarea acestor avertizări
şi instrucţiuni poate avea ca rezultat electrocutarea,
incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi
instrucţiunile pentru consultări
ulterioare.
GEB009-4
REGULI SPECIALE DE
SIGURANŢĂ
NU permiteţi comodităţii şi familiarizării cu produsul
(obţinute prin utilizare repetată) săînlocuiască
respectarea strictăa normelor de securitate pentru
maşina de înşurubat cu impact. Dacăfolosiţi această
maşinăincorect sau fărăa respecta normele de
securitate, puteţi suferi vătămări corporale grave.
1. Ţineţi maşina electricăde suprafeţele de
prindere izolate atunci când efectuaţi o
operaţiune în care organul de asamblare poate
intra în contact cu fire ascunse sau cu propriul
cablu.Strângerea care intrăîn contact cu un fir
aflat sub tensiune poate pune sub tensiune
componentele metalice neizolate ale maşinii
electrice şi poate produce un şoc electric asupra
operatorului.
2. Purtaţi mijloace de protecţie a auzului.
3. Verificaţi atent bucşa cu privire la uzură, fisuri
sau deteriorări înainte de instalare.
4. Ţineţi bine maşina
5. Păstraţi-văechilibrul.
Asiguraţi-văcănu se aflănimeni dedesubt
atunci când folosiţi maşina la înălţime.
6. Momentul de strângere corect poate diferi în
funcţie de tipul şi dimensiunea şurubului.
Verificaţi momentul de strângere cu o cheie
dinamometrică.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
AVERTISMENT:
Utilizarea necorespunzătoare sau nerespectarea
regulilor din manualul de instrucţiuni poate cauza
vătămări personale grave
ENC004-1
INSTRUCŢIUNI IMPORTANTE
PRIVIND SIGURANŢA
PENTRU CARTUŞUL
ACUMULATORULUI
1. Înainte de a folosi cartuşul acumulatorului,
citiţi toate instrucţiunile şi atenţionările de pe
(1) încărcătorul acumulatorului, (2) acumulator
şi (3) produsul care foloseşte acumulatorul.
2. Nu dezmembraţi cartuşul acumulatorului.
3. Dacătimpul de funcţionare s-a redus excesiv,
întrerupeţi imediat funcţionarea. Aceasta
poate prezenta risc de supraîncălzire, posibile
arsuri şi chiar explozie.
4. Dacăelectrolitul pătrunde în ochi, clătiţi bine
ochii cu apăcuratăşi consultaţi imediat un
medic. Existărisc de orbire.
5. Acoperiţi întotdeauna bornele acumulatorului
cu capacul acestuia atunci când nu folosiţi
cartuşul acumulatorului.
6. Nu scurtcircuitaţi cartuşul acumulatorului:
(1) Nu atingeţi bornele cu niciun material
conductor.
(2) Evitaţi depozitarea cartuşului
acumulatorului la un loc cu alte obiecte
metalice cum ar fi cuie, monede etc.
(3) Nu expuneţi cartuşul acumulatorului la
apăsau ploaie.
Un scurtcircuit al acumulatorului poate
provoca un flux puternic de curent electric,
supraîncălzire, posibile arsuri şi chiar
defectarea maşinii.
7. Nu depozitaţi maşina şi cartuşul
acumulatorului în spaţii în care temperatura
poate atinge sau depăşi 50 ﾟC (122 ﾟF).
8. Nu incineraţi cartuşul acumulatorului chiar
dacăacesta este grav deteriorat sau complet
uzat. Cartuşul acumulatorului poate exploda în
foc.
9. Aveţi grijăsănu scăpaţi pe jos sau săloviţi
acumulatorul.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
Sfaturi pentru obţinerea unei durate maxime
de exploatare a acumulatorului
1. Încărcaţi cartuşul acumulatorului înainte de a
se descărca complet.
Întrerupeţi întotdeauna funcţionarea maşinii şi

20
încărcaţi cartuşul acumulatorului când
observaţi o scădere a puterii maşinii.
2. Nu reîncărcaţi niciodatăun acumulator
complet încărcat.
Supraîncărcarea va scurta durata de
exploatare a acumulatorului.
3. Încărcaţi cartuşul acumulatorului la
temperatura camerei, între 10 ﾟC - 40 ﾟC (50 ﾟ
F - 104 ﾟF). Lăsaţi un acumulator fierbinte să
se răceascăînainte de a-l încărca.
4. Încărcaţi cartuşul acumulatorului cu Nichel
Metal Hidrurădacănu a fost utilizat pe o
perioadămai lungăde şase luni.
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
ajusta sau verifica funcţionarea maşinii.
Instalarea sau scoaterea cartuşului
acumulatorului
Fig.1
• Opriţi întotdeauna maşina înainte de a introduce
sau scoate cartuşul acumulatorului.
• Pentru a scoate cartuşul acumulatorului, extrageţi-l
din maşinăîn timp ce apăsaţi butoanele de pe
ambele laturi ale cartuşului.
• Pentru a introduce cartuşul acumulatorului, aliniaţi
limba de pe cartuşul acumulatorului cu canelura
din carcasăşi introduceţi-l în locaş. Introduceţi-l
întotdeauna complet, pânăcând se înclichetează
în locaş. În caz contrar, acesta poate cădea
accidental din maşinăprovocând rănirea
dumneavoastrăsau a persoanelor din jur.
• Nu forţaţi introducerea cartuşului acumulatorului.
Dacăacesta nu gliseazăuşor, înseamnăcăa fost
introdus incorect.
Acţionarea întrerupătorului
Fig.2
ATENŢIE:
• Înainte de a introduce cartuşul acumulatorului în
maşină, verificaţi întotdeauna dacăbutonul
declanşator funcţioneazăcorect şi revine în poziţia
"OFF" (oprit) când este eliberat.
Pentru a porni maşina, apăsaţi pur şi simplu butonul
declanşator. Viteza maşinii poate fi crescutăprin
creşterea forţei de apăsare a butonului declanşator.
Eliberaţi butonul declanşator pentru a opri maşina.
Frânăelectrică
Aceastămaşinăeste echipatăcu o frânăelectrică. Dacă
maşina nu se opreşte rapid în mod repetat după
eliberarea butonului declanşator, duceţi maşina la
reparat într-un centru de service Makita.
Aprinderea lămpii frontale
Fig.3
ATENŢIE:
• Nu priviţi direct în raza sau în sursa de lumină.
Apăsaţi butonul declanşator pentru a aprinde lampa.
Lampa continuăsălumineze atâta timp cât butonul
declanşator este apăsat.
NOTĂ:
• Folosiţi o cârpăcuratăpentru a şterge depunerile
de pe lentila lămpii. Aveţi grijăsănu zgâriaţi lentila
lămpii, deoarece calitatea iluminării va fi afectată.
Funcţionarea inversorului
Fig.4
Aceastămaşinădispune de un comutator de inversare
pentru schimbarea sensului de rotaţie. Apăsaţi pârghia
comutatorului de inversare în poziţia A pentru rotire în
sens orar sau în poziţia B pentru rotire în sens anti-orar.
Când pârghia comutatorului de inversare se aflăîn
poziţie neutră, butonul declanşator nu poate fi apăsat.
ATENŢIE:
• Verificaţi întotdeauna sensul de rotaţie înainte de
utilizare.
• Folosiţi comutatorul de inversare numai dupăce
maşina s-a oprit complet. Schimbarea sensului de
rotaţie înainte de oprirea maşinii poate avaria
maşina.
• Atunci când nu folosiţi maşina, deplasaţi
întotdeauna pârghia comutatorului de inversare în
poziţia neutră.
MONTARE
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
executa orice lucrări la maşină.
Selectarea corectăa capului de cheie frontală
Folosiţi întotdeauna capul de cheie frontalăcu
dimensiunea corectăpentru bolţuri şi piuliţe. Folosirea
unui cap de cheie frontalăde dimensiune incorectăva
conduce la un moment de strângere imprecis şi
insuficient şi/sau la deteriorarea bolţului sau piuliţei.
Instalarea sau scoaterea capului de cheie
frontală
Fig.5
Pentru capete de cheie frontalăcu garniturăinelară
şi ştift
Scoateţi garnitura inelarădin canelura capului de cheie
frontalăşi scoateţi ştiftul din capul de cheie frontală.
Instalaţi capul de cheie frontalăpe soclul maşinii astfel
încât orificiul din capul de cheie frontalăsăfie aliniat cu
orificiul din soclu. Introduceţi ştiftul prin orificiul din soclu
şi capul de cheie frontală. Apoi readuceţi garnitura
