ENGLISH
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Note: Specifications may differ from country to country.
Symbols END004-1
The following show the symbols used for the equipment.
Be sure that you understand their meaning before use.
............. Read instruction manual.
Intended use ENE033-1
The tool is intended for screw driving in wood, metal and
plastic.
SPECIFIC SAFETY RULES GEB017-1
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to
screwdriver safety rules. If you use this power tool
unsafely or incorrectly, you can suffer serious
personal injury.
1. Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a "live" wire will make exposed metal
parts of the tool "live" and shock the operator.
2. Always be sure you have a firm footing. Be sure
no one is below when using the tool in high
locations.
3. Hold the tool firmly.
4. Keep hands away from rotating parts.
5. Do not touch the bit or the workpiece immediately
after operation; they may be extremely hot and
could burn your skin.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
IMPORTANT SAFETY
INSTRUCTIONS ENC007-2
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively shorter,
stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain. A battery short can cause a large current
flow, overheating, possible burns and even a
breakdown.
1. Red part
2. Button
3. Battery cartridge
4. Lever
5. Stopper base
6. Label on feeder box
7. Fenestella
8. Casing
9. Adjusting knob
10. Switch trigger
11. Reversing switch lever
12. Thumb screw
13. Plane bearing
14. Dust cover
15. Bit
16. Feeder box
17. Screw strip
18. Screw guide
19. Driving position
20. Reverse button
21. Hook
22. Wall
23. Limit mark
24. Front cover
25. Screws
26. Spring
27. Arm
28. Recessed part
29. Carbon brush cap
30. Hole
Model BFR540 BFR550 BFR750
Screw strip 4 x 25 - 55 mm 4 x 45 - 75 mm
No load speed (min-1) 4,000
Overall length 424 m 464 mm
Net weight 2.1 kg 2.3 kg 2.3 kg
Rated voltage D.C. 14.4 V D.C. 18 V D.C. 18 V
Standard battery cartridges BL1430 BL1830

6
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice less
tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 °C - 40 °C (50 °F - 104 °F). Let a
hot battery cartridge cool down before charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.

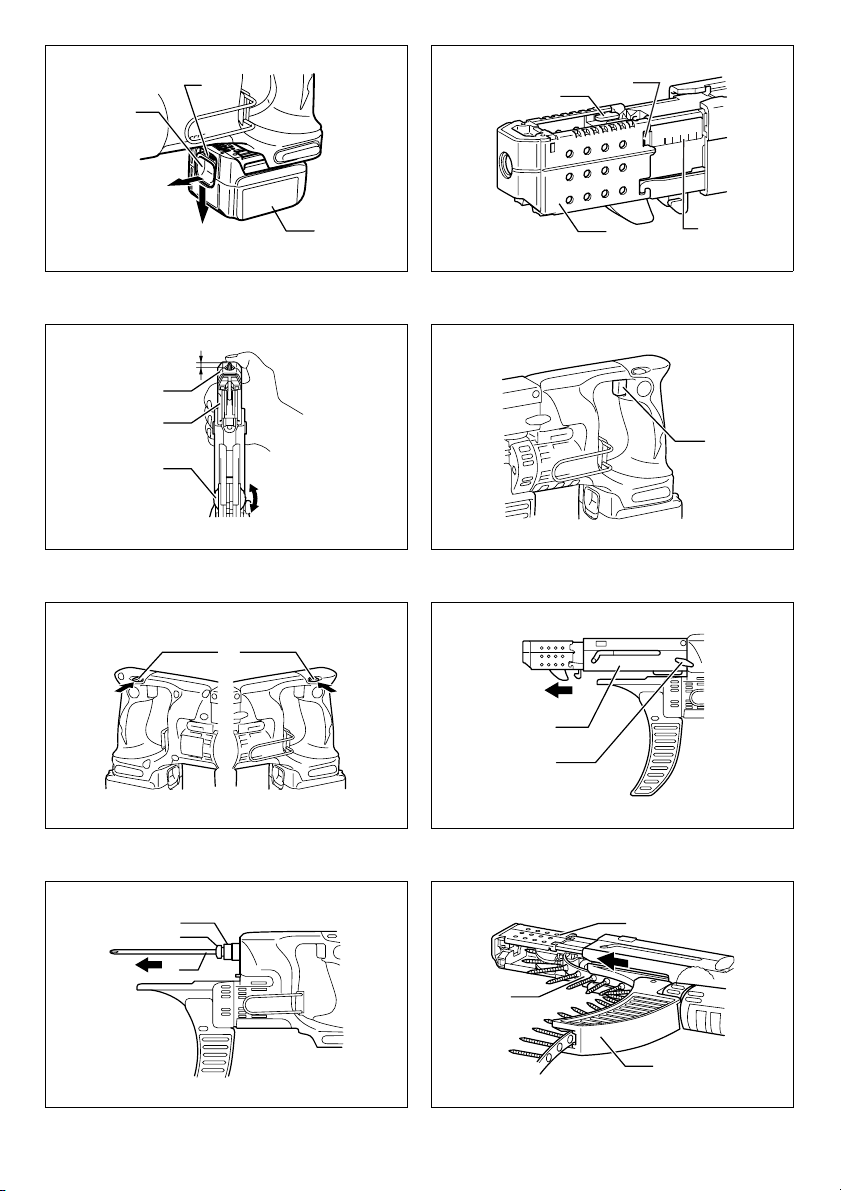

Installing or removing battery cartridge
(Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while sliding the button on the front of the cartridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red part on
the upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not, it
may accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Setting for desired screw length (Fig. 2)
There are 7 positive-lock screw length settings. To obtain
the desired setting, pull out the stopper base while
depressing the lever until you see the number of the
desired screw length (indicated on the label on feeder
box) appear to rest in the fenestella of stopper base. See
the table below for the relation between the number
indicated on the label on feeder box and the respective
screw length.
For Models BFR540, BFR550
For Model BFR750
Adjusting the driving depth (Fig. 3)
Depress the stopper base as far as it will go. While
keeping it in this position, turn the adjusting knob until the
bit tip projects approx. 5 mm from the stopper base. Drive
a trial screw. If the screw head projects above the surface
of the workpiece, turn the adjusting knob in the "A"
direction; if the screw head is counter-sunk, turn the
adjusting knob in the "B" direction.
Switch action (Fig. 4)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the "OFF" position when
released.
To start the tool, simply pull the switch trigger. Release the
switch trigger to stop.
Reversing switch action (Fig. 5)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
Number indicated on the label Screw length
25 25 mm
30 30 mm
35 35 mm
40 40 mm
45 45 mm
50 50 mm
55 55 mm
Number indicated on the label Screw length
45 45 mm
50 50 mm
55 55 mm
60 60 mm
65 65 mm
70 70 mm
75 75 mm

7
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out any
work on the tool.
Installing or removing the bit
Loosen the thumb screws which secure the casing. Pull
out the casing in the direction of the arrow. (Fig. 6)
Press the dust cover toward the plane bearing and pull
out the bit. If the dust cover cannot be moved as far as the
plane bearing, try it again after turning the bit slightly. To
install the bit, insert it into the socket while turning it
slightly. After installing, always make sure that the bit is
securely held in place by trying to pull it out. (Fig. 7)
Installing screw strip
Insert the screw strip through the screw guide. Then insert
it through the feeder box until the first screw reaches the
position next to the driving position. (Fig. 8 & 9)
Removing screw strip
To remove the screw strip, just pull it out in the direction of
the arrow. If you depress the reverse button, you can pull
out the screw strip in the reverse direction of the arrow.
(Fig. 10 & 11)
Folding screw guide (Fig. 12)
Screw guide is foldable. Folding the screw guide allows
space used for storage to be minimal.
Carry hook
The carry hook is convenient for temporarily hooking the
tool. It can be installed on either side of the tool. When
removing the carry hook, widen it by pressing its right
ends ON BOTH SIDES in the directions of arrow (1) and
raise it in the direction of the arrow (2). (Fig. 13)
OPERATION
Driving operation (Fig. 14)
Switch on the tool by pulling the switch trigger. Hold the
tool squarely and firmly up against the driving surface. A
screw will be automatically carried to the driving position
and fastened.
CAUTION:
• Always check the bit carefully for wear before driving
operations. Replace a worn bit or poor fastening may
result.
• Always hold the tool squarely against the driving
surface. Holding it at an angle may damage the screw
heads and cause wear on the bit. This may also lead to
poor fastening.
• Always keep the tool firmly against the driving surface
until the driving is over. Failure to do so may cause
insufficient fastening of screws.
• Be careful not to drive a screw onto another screw
already fastened.
• Do not operate the tool without screws. It will damage
the driving surface.
• Do not apply oil or grease on the sliding surface of the
feeder box.
Driving in corner (Fig. 15)
This tool can be used to drive at a position 15 mm away
from the wall as shown in the figure.
CAUTION:
• Driving at a position closer than 15 mm to the wall or
driving with the stopper base in contact with the wall
may damage the screw heads and cause wear on the
bit. This may also lead to poor fastening of screws and
malfunction of the tool.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
Replacing carbon brushes (Fig. 16)
Replace when they wear down to the limit mark. Keep the
carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Loosen the thumb screws which secure the casing. Pull
out the casing in the direction of the arrow. (Fig. 17)
Use a screwdriver to remove two screws then remove the
front cover. (Fig. 18)
Raise the arm part of the spring and then place it in the
recessed part of the housing with a slotted bit screwdriver
of slender shaft or the like. (Fig. 19)
Use pliers to remove the carbon brush caps of the carbon
brushes. Take out the worn carbon brushes, insert the
new ones and replace the carbon brush caps in reverse.
(Fig. 20)
Make sure that the carbon brush caps have fit into the
holes in brush holders securely. (Fig. 21)
Reinstall the front cover and tighten two screws securely.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drywall screw strip
• Phillips bit
• Various type of Makita genuine batteries and chargers
• Plastic carrying case

8
FRANÇAIS
Descriptif
CARACTERISTIQUES
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à des modifications sans préavis.
• Remarque : Les caractéristiques peuvent varier d’un pays à l’autre.
Symboles END004-1
Les symboles utilisés pour l’outil sont indiqués ci-
dessous. Assurez-vous d’avoir bien compris leur
signification avant d’utiliser l’outil.
............. Reportez-vous au manuel d’instructions.
Utilisations ENE033-1
L’outil est conçu pour le vissage dans le bois, le métal et
le plastique.
CONSIGNES DE SÉCURITÉ
SPÉCIFIQUES GEB017-1
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la
visseuse. Si vous n’utilisez pas cet outil électrique de
façon sûre ou adéquate, vous courez un risque de
blessure grave.
1. Saisissez les outils électriques par leurs surfaces
de poigne isolées lorsque vous effectuez une
opération au cours de laquelle l’outil de découpe
peut entrer en contact avec des fils cachés ou
avec le cordon de l’outil. Le contact avec un fil sous
tension mettra les parties métalliques exposées de
l’outil sous tension, causant ainsi un choc électrique à
l’utilisateur.
2. Assurez-vous toujours d’une bonne position
d’équilibre. Assurez-vous que personne ne se
trouve en-dessous de l’outil si vous l’utilisez en
position élevée.
3. Tenez l’outil fermement.
4. Gardez les mains éloignées des pièces en
rotation.
5. Ne touchez ni l’embout ni la pièce immédiatement
après l’operation ; ils risquent d’être extrêmement
chauds et de vous brûler la peau.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT :
Une UTILISATION INCORRECTE de l’outil ou un non-
respect des consignes de sécurité indiquées dans ce
manuel d’instructions peuvent causer des blessures
graves.
CONSIGNES DE SÉCURITÉ
IMPORTANTES ENC007-2
POUR LA BATTERIE
1. Avant d’utiliser la batterie, veuillez lire toutes les
instructions et tous les avertissements inscrits
sur (1) le chargeur, (2) la batterie et (3) l’appareil
alimenté par la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si la durée de
fonctionnement devient excessivement courte. Il y
a risque de surchauffe et de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
avec de l’eau fraîche et consultez immédiatement
un médecin. Il y a risque de perte de la vue.
1. Partie rouge
2. Bouton
3. Batterie
4. Levier
5. Base du butoir
6. Etiquette sur la boîte
d’alimentation
7. Ouverture
8. Logement
9. Bouton de réglage
10. Gâchette
11. Levier de l’inverseur
12. Vis à oreilles
13. Roulement plat
14. Protection anti-poussière
15. Foret
16. Boîte d’alimentation
17. Bande de vis
18. Guidage de la vis
19. Position de vissage
20. Bouton inverseur
21. Crochet
22. Mur
23. Repère d’usure
24. Couvercle avant
25. Vis
26. Ressort
27. Bras
28. Partie encastrée
29. Bouchon de charbon
30. Orifice
Modèle BFR540 BFR550 BFR750
Bande de vis 4 x 25 - 55 mm 4 x 45 - 75 mm
Vitesse à vide (min-1) 4 000
Longueur totale 424 m 464 mm
Poids net 2,1 kg 2,3 kg 2,3 kg
Tension nominale C.C. 14,4 V C.C. 18 V C.C. 18 V
Batteries standards BL1430 BL1830

9
5. Évitez de court-circuiter la batterie :
(1) Ne touchez pas les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans une boîte ou
un coffret contenant d’autres objets
métalliques tels que clous, pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie peut provoquer
un fort courant, une surchauffe, des brûlures
et des pannes.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50 °C (122 °F).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Prenez garde de ne pas laisser tomber la batterie
ou de la soumettre à des chocs.
CONSERVEZ CES
INSTRUCTIONS.
Conseils pour assurer une durée de vie optimale de la
batterie
1. Rechargez la batterie avant qu’elle ne soit
complètement épuisée. Arrêtez toujours l’outil et
rechargez la batterie quand vous constatez que la
puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de la
pièce se trouve entre 10 °C - 40 °C (50 °F - 104 °F).
Avant de recharger une batterie chaude, laissez-la
refroidir.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Veillez toujours à ce que l’appareil soit éteint et la
batterie retirée avant d’effectuer des réglages ou des
contrôles sur le fonctionnement de l’appareil.
Installation et retrait de la batterie (Fig. 1)
• Mettez toujours l’outil hors tension avant d’insérer ou
de retirer la batterie.
• Faites glisser le bouton à l’avant de la batterie pour
retirer la batterie de l’outil.
• Pour insérer la batterie, alignez sa languette sur la
rainure qui se trouve à l’intérieur du carter, puis glissez
la batterie pour la mettre en place. Insérez-la toujours
bien à fond, jusqu’à ce qu’elle se verrouille en émettant
un léger clic. Si vous pouvez voir la partie rouge sur la
face supérieure du bouton, la batterie n’est pas
parfaitement fixée. Insérez-la à fond, jusqu’à ce que la
partie rouge ne soit plus visible. Sinon, la batterie
risque de tomber accidentellement de l’outil, et vous
blesser ou blesser une personne se trouvant près de
vous.
• N’appliquez pas une force excessive lors de l’insertion
de la batterie. Si la batterie ne glisse pas aisément,
c’est qu’elle n’est pas insérée correctement.
Réglage pour la longueur de vis désirée
(Fig. 2)
Il y 7 réglages disponibles pour la longueur des vis à
autoverrouillage. Pour obtenir le réglage désiré, tirez sur
la base du butoir tout en enfonçant le levier jusqu’à ce que
vous puissiez voir le chiffre correspondant à la longueur
de vis désirée (indiquée sur l’étiquette de la boîte
d’alimentation), tel qu’elle apparaît sur l’ouverture de la
base du butoir. Voir le tableau ci-dessous pour connaître
la relation entre le chiffre indiqué sur l’étiquette de la boîte
d’alimentation et les plages de longueur de vis
respectives.
Pour les modèles BFR540, BFR550
Pour le modèle BFR750
Réglage de la profondeur de vissage
(Fig. 3)
Enfoncez la base du butoir le plus profondément possible.
Tout en maintenant la base dans cette position, tournez le
bouton de réglage jusqu’à ce que le bout de l’embout
dépasse d’environ 5 mm par rapport à la base du butoir.
Vissez une vis d’essai. Si la tête de la vis dépasse de la
surface de la pièce, tournez le bouton de réglage dans le
sens « A » ; si la tête de vis est noyée, tournez le boulon
de réglage dans le sens « B ».
Interrupteur (Fig. 4)
ATTENTION :
• Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne bien et revient en position
d’arrêt lorsque libérée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. Pour l’arrêter, relâchez la gâchette.
Chiffre sur l’étiquette Longueur de la vis
25 25 mm
30 30 mm
35 35 mm
40 40 mm
45 45 mm
50 50 mm
55 55 mm
Chiffre sur l’étiquette Longueur de la vis
45 45 mm
50 50 mm
55 55 mm
60 60 mm
65 65 mm
70 70 mm
75 75 mm

10
Marche arrière (Fig. 5)
L’outil possède un inverseur qui permet de changer le
sens de rotation. Appuyez sur le levier de l’inverseur par
le côté A pour une rotation dans le sens des aiguilles
d’une montre, ou par le côté B pour une rotation en sens
inverse.
La pression sur la gâchette n’est pas possible lorsque le
levier de l’inverseur se trouve en position neutre.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois l’outil complètement
arrêté. Si vous changez le sens de rotation de l’outil
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Lorsque vous n’utilisez pas l’outil, placez toujours le
levier de l’inverseur en position neutre.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’effectuer toute
intervention sur l’outil.
Installation ou retrait du foret
Desserrez les vis à oreilles qui retiennent le logement.
Tirez sur le logement dans le sens de la flèche. (Fig. 6)
Poussez la protection anti-poussière vers le roulement
plat et tirez sur l’embout pour le retirer. Si la protection
anti-poussière ne peut pas être déplacée jusqu’au
roulement plat, réessayez après avoir tourné l’embout
légèrement. Pour installer l’embout, insérez-le dans la
douille tout en le tournant légèrement. Après l’installation,
tirez toujours sur l’embout pour vous assurer qu’il
demeure fermement en place. (Fig. 7)
Installation de la bande de vis
Insérez la bande de vis par le guidage de la vis. Insérez-la
ensuite par la boîte d’alimentation jusqu’à ce que la
première vis se trouve juste à côté de la position de
vissage. (Fig. 8 et 9)
Retrait de la bande de vis
Pour retirer la bande de vis, tirez-la simplement dans le
sens de la flèche. Si vous enfoncez le bouton inverseur,
vous pourrez retirer la bande de vis en la tirant dans le
sens inverse à la flèche. (Fig. 10 et 11)
Pliage du guidage de la vis (Fig. 12)
Le guidage de la vis est pliable. Replier le guidage de la
vis permet de réduire l’espace de stockage de l’outil.
Crochet de fixation
L’outil est équipé d’un crochet pratique qui permet de
l’accrocher temporairement. Il peut être fixé sur les deux
côtés de l’outil. Pour retirer le crochet, écartez-le en
poussant ses extrémités droites DE CHAQUE CÔTÉ
dans le sens de la flèche (1) et en soulevant dans le sens
de la flèche (2). (Fig. 13)
UTILISATION
Vissage (Fig. 14)
Faites démarrer l’outil en appuyant sur la gâchette. Tenez
l’outil à angle droit et fermement contre la surface de
vissage. Une vis sera automatiquement placée en
position de vissage puis vissée.
ATTENTION :
• Avant de procéder au vissage, vérifiez toujours
soigneusement l’usure de l’embout. Remplacez
l’embout lorsqu’il est usé, autrement la qualité du
vissage sera affectée.
• Tenez toujours l’outil à angle droit par rapport à la
surface de vissage. En le tenant sur un angle différent
vous risqueriez d’endommager les têtes de vis et
d’user l’embout. La qualité de vissage risque aussi
d’être affectée.
• Maintenez toujours l’outil fermement appuyé contre la
surface de vissage jusqu’à la fin du vissage. Autrement
les vis risquent d’être mal vissées.
• Prenez garde de visser dans un emplacement où se
trouve déjà une autre vis.
• N’utilisez pas l’outil sans y insérer des vis. Cela
endommagerait la surface de vissage.
• N’appliquez pas de l’huile ou de la graisse sur la
surface de glissement de la boîte d’alimentation.
Vissage en coin (Fig. 15)
Cet outil peut être utilisé pour visser jusqu’à 15 mm d’un
mur, tel qu’illustré sur la figure.
ATTENTION :
• En vissant à moins de 15 mm d’un mur ou avec la base
du butoir en contact avec le mur vous risquez
d’endommager les têtes de vis et d’user l’embout. Cela
peut également affecter la qualité du vissage et
provoquer un mauvais fonctionnement de l’outil.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’effectuer tout travail
d’inspection ou d’entretien.
Remplacement des charbons (Fig. 16)
Remplacez-les lorsqu’ils atteignent le repère d’usure.
Gardez les charbons propres et assurez-vous qu’ils
glissent librement dans les porte-charbons.
Les deux charbons doivent être remplacés en même
temps. Utilisez uniquement des charbons identiques.
Desserrez les vis à oreilles qui retiennent le logement.
Tirez sur le logement dans le sens de la flèche. (Fig. 17)
Retirez les deux vis à l’aide d’un tournevis puis enlevez le
couvercle avant. (Fig. 18)
Soulevez le bras du ressort puis placez-le dans la partie
encastrée du carter avec un tournevis à tête fendue et
tige mince ou un outil similaire. (Fig. 19)
Utilisez une paire de pinces pour retirer les bouchons des
charbons. Enlevez les charbons usés, insérez les neufs et
remettez en place les bouchons des charbons. (Fig. 20)
Assurez-vous que les bouchons des charbons se sont
correctement insérés dans les orifices des porte-
charbons. (Fig. 21)

11
Remettez en place le couvercle avant et serrez les deux
vis fermement.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation et tout travail d’entretien ou de réglage
doivent être effectués par un Centre de service après-
vente agréé Makita, avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire comporte
un risque de blessures. Utilisez uniquement
l’accessoire ou la pièce complémentaire dans le but
spécifié.
Pour obtenir plus de détails sur ces accessoires,
contactez un Centre de service après-vente local Makita.
• Bande de vis autoforeuses
• Embout cruciforme
• Divers types de batteries et chargeurs de marque
Makita.
• Étui en plastique

12
DEUTSCH
Erklärung der Gesamtdarstellung
TECHNISCHE DATEN
• Aufgrund unserer ständigen Forschungen und Entwicklungen sind Änderungen an den hier angegebenen Technischen
Daten ohne Vorankündigung vorbehalten.
• Hinweis: Technische Daten können in den einzelnen Ländern unterschiedlich sein.
Symbole END004-1
Im Folgenden sind die Symbole dargestellt, die im
Zusammenhang mit diesem Werkzeug verwendet
werden. Es ist wichtig, dass Sie deren Bedeutung vor der
Verwendung des Geräts kennen.
.....Lesen Sie die vorliegende Betriebsanleitung.
Verwendungszweck ENE033-1
Das Werkzeug wurde für das Schrauben in Holz, Metall
und Kunststoff entwickelt.
BESONDERE
SICHERHEITSREGELN GEB017-1
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Gerät dazu verleiten, die Sicherheitsregeln
für den Schrauber zu missachten. Wenn dieses
Elektrowerkzeug fahrlässig oder nicht
ordnungsgemäß verwendet wird, kann es zu
schweren Personenschäden kommen.
1. Halten Sie Elektrowerkzeuge an den isolierten
Griffflächen, wenn Sie unter Bedingungen
arbeiten, bei denen das Schneidwerkzeug
versteckte Verkablung oder das eigene Kabel
berühren kann. Der Kontakt mit einem Strom
führenden Kabel leitet diesen an die metallenen Teile
des Werkzeugs weiter und verursacht einen
Stromschlag beim Bediener.
2. Achten Sie jederzeit auf einen festen Stand.
Achten Sie darauf, dass sich niemand unter Ihnen
befindet, wenn Sie das Werkzeug an erhöhten
Orten verwenden.
3. Halten Sie das Werkzeug mit festem Griff.
4. Halten Sie Ihre Hände von den beweglichen Teilen
fern.
5. Berühren Sie kurz nach dem Betrieb nicht den
Einsatz oder das Werkstück. Diese können extrem
heiß sein und zu Verbrennungen führen.
BEWAHREN SIE DIESE
ANWEISUNGEN GUT AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise kann zu
schweren Personenschäden führen.
WICHTIGE SICHERHEITSREGELN
ENC007-2
FÜR AKKUBLOCK
1. Lesen Sie vor der Verwendung des Akkublocks
alle Anweisungen und Sicherheitshinweise für (1)
das Akkuladegerät, (2) den Akku und (3) das
Produkt, für das der Akku verwendet wird.
2. Der Akkublock darf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird,
beenden Sie den Betrieb umgehend. Andernfalls
besteht die Gefahr einer Überhitzung sowie das
Risiko möglicher Verbrennungen und sogar einer
Explosion.
4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie
diese mit klarem Wasser aus, und suchen Sie
1. Roter Bereich
2. Taste
3. Akkublock
4. Hebel
5. Tiefenanschlag
6. Schild auf Magazinkammer
7. Sichtfenster
8. Magazingehäuse
9. Einstellrad
10. Auslöseschaltung
11. Umschalthebel
12. Schraubzwinge
13. Gleitlager
14. Staubschutzmanschette
15. Einsatz
16. Magazinkammer
17. Schraubengurt
18. Schraubenführung
19. Schraubposition
20. Umschalttaste
21. Einhängeclip
22. Wand
23. Grenzmarkierung
24. Vordere Abdeckung
25. Schrauben
26. Feder
27. Arm
28. Abgestufter Bereich
29. Kohlebürstenkappe
30. Loch
Modell BFR540 BFR550 BFR750
Schraubengurt 4 x 25 - 55 mm 4 x 45 - 75 mm
Leerlaufgeschwindigkeit (min-1) 4.000
Gesamtlänge 424 m 464 mm
Nettogewicht 2,1 kg 2,3 kg 2,3 kg
Nennspannung Gleichspannung 14,4 V Gleichspannung 18 V Gleichspannung 18 V
Standard-Akkublöcke BL1430 BL1830

13
sofort einen Arzt auf. Andernfalls können Sie Ihre
Sehfähigkeit verlieren.
5. Vermeiden Sie einen Kurzschluss des
Akkublocks:
(1) Die Kontakte dürfen nicht mit leitendem
Material in Berührung kommen.
(2) Der Akkublock darf nicht in einem Behälter
aufbewahrt werden, in dem sich andere
metallischen Gegenstände wie beispielsweise
Nägel, Münzen usw. befinden.
(3) Der Akkublock darf weder Feuchtigkeit noch
Regen ausgesetzt werden. Ein Kurzschluss
des Akkus kann zu hohem Kriechstrom,
Überhitzung, möglichen Verbrennungen und
sogar zu einer Zerstörung des Geräts führen.
6. Werkzeug und Akkublock dürfen nicht an Orten
aufbewahrt werden, an denen die Temperatur
50 °C (122 °F) oder höher erreichen kann.
7. Selbst wenn der Akkublock schwer beschädigt
oder völlig verbraucht ist, darf er nicht angezündet
werden. Der Akkublock kann in den Flammen
explodieren.
8. Lassen Sie den Akku nicht fallen, und vermeiden
Sie Schläge gegen den Akku.
BEWAHREN SIE DIESE
ANWEISUNGEN GUT AUF.
Tipps für den Erhalt der maximalen Akku-
Nutzungsdauer
1. Laden Sie den Akkublock auf, bevor er ganz
entladen ist. Beenden Sie stets den Betrieb des
Werkzeugs, und laden Sie den Akkublock auf,
sobald Sie eine verringerte Werkzeugleistung
bemerken.
2. Ein voll aufgeladener Akkublock darf niemals
erneut geladen werden. Durch Überladungen wird
die Lebensdauer des Akkus verkürzt.
3. Der Akkublock muss bei einer Zimmertemperatur
zwischen 10 und 40 °C (50 - 104 °F) aufgeladen
werden. Lassen Sie einen heißen Akkublock vor
dem Aufladen abkühlen.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Einstellungen oder eine
Funktionsprüfung des Werkzeugs vornehmen.
Montage und Demontage des Akkublocks
(Abb. 1)
• Schalten Sie das Werkzeug stets aus, bevor Sie den
Akkublock einsetzen oder entfernen.
• Zur Entfernung des Akkublocks müssen Sie diesen aus
dem Gerät herausziehen, während Sie die Taste auf
der Vorderseite des Blocks schieben.
• Zum Einsetzen des Akkublocks müssen Sie die Zunge
des Akkublocks an der Rille im Gehäuse ausrichten
und in die gewünschte Position schieben. Setzen Sie
den Block immer ganz ein, bis er mit einem Klick
einrastet. Wenn Sie den roten Bereich oben auf der
Taste sehen können, ist der Block nicht ganz
eingerastet. Setzen Sie ihn ganz ein, bis der rote
Bereich nicht mehr zu sehen ist. Andernfalls kann der
Block versehentlich aus dem Werkzeug fallen und Sie
oder umstehende Personen verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine
Gewalt an. Wenn der Block nicht leicht hineingleitet,
wird er nicht richtig eingesetzt.
Einstellung des Tiefenanschlags (Abb. 2)
Es gibt 7 verschiedene Raststellungen für den
Tiefenanschlag. Zur Einstellung ziehen Sie den
Tiefenanschlag heraus und drücken gleichzeitig den
Hebel nach unten, bis sich die Nummer mit der
gewünschten Schraubenlänge (auf dem Schild an der
Magazinkammer angezeigt) im Sichtfenster des
Tiefenanschlags befindet. In der folgenden Tabelle ist die
Beziehung zwischen dem Einstellwert auf dem Schild an
der Magazinkammer und der zugehörigen
Schraubenlänge angegeben.
Modelle BFR540, BFR550
Modell BFR750
Einstellen der Schraubtiefe (Abb. 3)
Drücken Sie den Tiefenanschlag bis zum Anschlag
hinunter. Behalten Sie diese Position bei, und drehen Sie
das Einstellrad, bis die Spitze des
Schraubendrehereinsatzes ca. 5 mm aus dem
Tiefenanschlag herausragt. Führen Sie eine
Probeverschraubung durch. Falls der Schraubenkopf aus
der Oberfläche des Werkstücks herausragt, drehen Sie
das Einstellrad in Richtung „A“. Falls der Schraubenkopf
zu tief versenkt wird, drehen Sie das Einstellrad in
Richtung „B“.
Schalter (Abb. 4)
ACHTUNG:
• Achten Sie vor dem Einsetzen des Akkublocks in das
Werkzeug darauf, dass sich der Auslöseschalter
korrekt bedienen lässt und beim Loslassen auf die
Position „OFF“ (AUS) zurückkehrt.
Auf dem Schild angegebener Wert Schraubenlänge
25 25 mm
30 30 mm
35 35 mm
40 40 mm
45 45 mm
50 50 mm
55 55 mm
Auf dem Schild angegebener Wert Schraubenlänge
45 45 mm
50 50 mm
55 55 mm
60 60 mm
65 65 mm
70 70 mm
75 75 mm

14
Betätigen Sie zum Starten des Werkzeugs einfach den
Auslöseschalter. Lassen Sie zum Ausschalten des
Werkzeugs den Auslöseschalter los.
Bedienung des Umschalters (Abb. 5)
Dieses Werkzeug verfügt über einen Umschalter, mit dem
die Drehrichtung geändert werden kann. Für eine
Drehbewegung im Uhrzeigersinn muss der
Umschalthebel von der Seite A nach unten gedrückt
werden, und für eine Drehbewegung gegen den
Uhrzeigersinn von der Seite B.
Wenn sich der Umschalthebel in der neutralen Position
befindet, kann die Auslöseschaltung nicht gezogen
werden.
ACHTUNG:
• Überprüfen Sie vor jedem Betrieb immer die
Drehrichtung.
• Der Umschalter darf nur betätigt werden, wenn das
Werkzeug ganz angehalten wurde. Wenn Sie die
Drehrichtung ändern, solange das Werkzeug noch
läuft, kann es beschädigt werden.
• Ist das Werkzeug nicht in Gebrauch, muss der
Umschalthebel immer auf die neutrale Position gestellt
werden.
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus, und entfernen
Sie den Akkublock, bevor Sie Arbeiten am Werkzeug
ausführen.
Montage und Demontage des Einsatzes
Lösen Sie die Flügelschrauben, mit denen das
Magazingehäuse befestigt ist. Ziehen Sie das
Magazingehäuse in Pfeilrichtung ab. (Abb. 6)
Drücken Sie die Staubschutzmanschette gegen das
Gleitlager, und ziehen Sie den Einsatz heraus. Kann die
Staubschutzmanschette nicht bis zum Gleitlager bewegt
werden, versuchen Sie es nach leichtem Drehen des
Einsatzes erneut. Führen Sie den Einsatz zur Montage
unter leichtem Drehen in die Werkzeugaufnahme ein.
Überprüfen Sie nach der Montage stets, ob der Einsatz
einwandfrei sitzt, indem Sie versuchen, ihn herausziehen.
(Abb. 7)
Montage des Schraubengurts
Führen Sie den Schraubengurt durch die
Schraubenführung ein. Schieben Sie ihn dann so weit
durch die Magazinkammer, bis sich die erste Schraube in
Einschraubposition befindet. (Abb. 8 und 9)
Entfernen des Schraubengurts
Ziehen Sie den Schraubengurt zum Entfernen in
Pfeilrichtung heraus. Durch Drücken der Umschalttaste
kann der Schraubengurt in entgegen gesetzter
Pfeilrichtung herausgezogen werden. (Abb. 10 und 11)
Zusammenklappen der
Schraubenführung (Abb. 12)
Die Schraubenführung kann zusammengeklappt werden.
Durch das Zusammenklappen der Schraubenführung
kann Platz bei der Aufbewahrung eingespart werden.
Einhängeclip
Der Einhängeclip ist nützlich, wenn Sie das Werkzeug
vorübergehend aufhängen möchten. Er kann an jeder
Seite des Werkzeugs befestigt werden. Gehen Sie zum
Entfernen des Einhängeclips wie folgt vor: Dehnen Sie
ihn, indem Sie seine Kanten AN BEIDEN SEITEN in
Pfeilrichtung drücken (1) und dann in Pfeilrichtung
anheben (2). (Abb. 13)
BETRIEB
Schraubbetrieb (Abb. 14)
Schalten Sie das Werkzeug ein, indem Sie den
Auslöseschalter betätigen. Halten Sie das Werkzeug fest
und gerade zum Werkstück. Die Schraube wird dann
automatisch zur Einschraubposition transportiert und in
das Werkstück geschraubt.
ACHTUNG:
• Überprüfen Sie den Einsatz vor dem Schrauben
sorgfältig auf Verschleißerscheinungen. Tauschen Sie
einen verschlissenen Einsatz aus, da das Ergebnis
andernfalls möglicherweise mangelhaft ist.
• Halten Sie das Werkzeug immer gerade zum
Werkstück. Wenn Sie es in einem Winkel halten,
können die Schraubenköpfe beschädigt und der
Einsatz abgenutzt werden. Darüber hinaus kann sich
durch eine solche Position das Ergebnis
verschlechtern.
• Drücken Sie das Werkzeug immer fest gegen das
Werkstück, bis der Schraubvorgang abgeschlossen ist.
Andernfalls werden die Schrauben möglicherweise
nicht fest genug eingedreht.
• Passen Sie auf, dass Sie eine Schraube nicht auf eine
bereits befestigte Schraube schrauben.
• Nehmen Sie das Werkzeug nicht ohne eingelegte
Schrauben in Betrieb. Dadurch kann das Werkstück
beschädigt werden.
• Schmieren Sie kein Öl oder sonstige Schmiermittel auf
die Gleitfläche der Magazinkammer.
Einschrauben in der Ecke (Abb. 15)
Dieses Werkzeug kann zum Eindrehen von Schrauben an
einer Stelle verwendet werden, die sich 15 mm von der
Wand befindet – siehe Abbildung.
ACHTUNG:
• Beim Eindrehen von Schrauben in einem Abstand von
weniger als 15 mm von der Wand oder wenn der
Tiefenanschlag beim Eindrehen die Wand berührt,
können die Schraubenköpfe beschädigt und der
Einsatz abgenutzt werden. Außerdem kann dies zu
einer fehlerhaften Halterung der Schrauben und einer
Funktionsstörung des Werkzeugs führen.
WARTUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Inspektionen oder
Wartungsarbeiten am Werkzeug vornehmen.
Ersetzen der Kohlebürsten (Abb. 16)
Ersetzen Sie diese, wenn sie bis zur Verschleißgrenze
abgenutzt sind. Halten Sie die Kohlebürsten sauber und

15
sorgen Sie dafür, dass sie locker in den Halterungen
liegen.
Beide Kohlebürsten sollten gleichzeitig ersetzt werden.
Verwenden Sie nur identische Kohlebürsten.
Lösen Sie die Flügelschrauben, mit denen das
Magazingehäuse befestigt ist. Ziehen Sie das
Magazingehäuse in Pfeilrichtung ab. (Abb. 17)
Entfernen Sie die beiden Schrauben mit einem
Schraubendreher, und entfernen Sie dann die vordere
Abdeckung. (Abb. 18)
Heben Sie den Federarm, und setzen Sie diesen dann mit
der schlanken Spitze eines Schlitzschraubendrehers oder
einem ähnlichen Gegenstand in den abgestuften Bereich
des Gehäuses. (Abb. 19)
Entfernen Sie die Kohlebürstenkappen der Kohlebürsten
mit einer Zange. Entnehmen Sie die verbrauchten
Kohlebürsten, legen Sie die neuen ein und bringen Sie die
Kohlebürstenkappen in umgekehrter Reihenfolge wieder
an. (Abb. 20)
Vergewissern Sie sich, dass die Kohlebürstenkappen fest
in den Öffnungen der Bürstenhalter sitzen. (Abb. 21)
Setzen Sie die vordere Abdeckung wieder ein, und ziehen
Sie die beiden Schrauben fest an.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT des
Produkts zu gewährleisten, sollten Reparaturen,
Wartungsarbeiten und Einstellungen nur durch von
Makita autorisierte Servicecenter durchgeführt und immer
Makita-Ersatzteile verwendet werden.
ZUBEHÖR
ACHTUNG:
• Für das in diesem Handbuch beschriebene Makita-
Werkzeug werden folgende Zubehör- und Zusatzteile
empfohlen. Die Verwendung anderer Zubehör- und
Zusatzteile kann zu Personenschäden führen.
Verwenden Sie Zubehör- und Zusatzteile nur für den
vorgesehenen Zweck.
Informationen zu diesem Zubehör erhalten Sie bei einem
Makita-Servicecenter in Ihrer Nähe.
• Spax-Schraubengurt
• Pillips-Einsatz
• Verschiedene Arten von Makita-Originalakkus und -
Ladegeräten
• Plastiktragekoffer

16
ITALIANO
Spiegazione della vista generale
CARATTERISTICHE TECNICHE
• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso in virtù del nostro
programma continuo di ricerca e sviluppo.
• Nota: le caratteristiche tecniche possono differire da paese a paese.
Simboli END004-1
Il seguente elenco riporta i simboli relativi al presente
utensile. È importante comprenderne il significato prima di
utilizzare l'utensile.
............. Leggere il manuale di istruzioni.
Uso previsto ENE033-1
Questo utensile è progettato per l'avvitatura di viti in
legno, metallo e plastica.
REGOLE DI SICUREZZA
SPECIFICHE GEB017-1
NON lasciare che la familiarità acquisita con il
prodotto, in seguito all’uso ripetuto, porti
all'inosservanza delle regole di sicurezza
dell’avvitatore. Se l'utensile viene utilizzato in modo
improprio o errato, è possibile subire lesioni
personali gravi.
1. Se vengono eseguite operazioni in cui l'utensile di
taglio può toccare fili nascosti o il cavo di
alimentazione dell'utensile, impugnare l'utensile
utilizzando i punti di presa isolati. Il contatto con un
filo percorso da corrente farà sì che le parti metalliche
esposte dell'utensile si trovino anch'esse sotto
tensione provocando scosse elettriche all'operatore.
2. Accertarsi sempre di avere un equilibrio stabile.
Controllare che nessuno si trovi sotto all'utensile
quando lo si utilizza in posizioni elevate.
3. Tenere l'utensile in modo saldo.
4. Tenere le mani lontano dalle parti rotanti.
5. Non toccare la punta o il pezzo in lavorazione
subito dopo aver utilizzato l'utensile in quanto
possono raggiungere temperature elevate e
provocare ustioni.
CONSERVARE LE PRESENTI
ISTRUZIONI.
AVVERTENZA:
L'USO IMPROPRIO o la mancata osservanza delle
norme di sicurezza contenute in questo manuale può
provocare lesioni personali gravi.
ISTRUZIONI IMPORTANTI PER LA
SICUREZZA ENC007-2
RELATIVE ALLA BATTERIA
1. Prima di utilizzare la batteria, leggere tutte le
istruzioni e gli avvisi di sicurezza relativi a (1)
caricabatteria, (2) batteria e (3) prodotto utilizzato
con la batteria.
2. Non disassemblare la batteria.
3. Se il tempo di funzionamento è diventato
eccessivamente breve, non utilizzare l'utensile.
Potrebbero verificarsi surriscaldamenti, ustioni o
esplosioni.
4. In caso di contatto dell'elettrolita della batteria con
gli occhi, sciacquare con acqua fresca e rivolgersi
immediatamente a un medico. Potrebbero
verificarsi danni permanenti alla funzionalità
visiva.
5. Non cortocircuitare la batteria.
1. Area rossa
2. Pulsante
3. Batteria
4. Leva
5. Fermo
6. Etichetta dell’alimentatore
7. Finestrella
8. Involucro
9. Ghiera di regolazione
10. Interruttore
11. Leva di inversione della rotazione
12. Vite ad alette
13. Supporto
14. Coperchio antipolvere
15. Punta
16. Alimentatore
17. Nastro delle viti
18. Guida delle viti
19. Posizione di avvitatura
20. Pulsante di inversione
21. Gancio
22. Parete
23. Indicatore di limite
24. Coperchio anteriore
25. Viti
26. Molla
27. Braccio
28. Parte incavata
29. Protezione della spazzola di
carbone
30. Foro
Modello BFR540 BFR550 BFR750
Nastro delle viti 4 x 25 - 55 mm 4 x 45 - 75 mm
Velocità a vuoto (min-1) 4.000
Lunghezza totale 424 m 464 mm
Peso netto 2,1 kg 2,3 kg 2,3 kg
Tensione nominale 14,4 V CC 18 V CC 18 V CC
Cartucce batteria standard BL1430 BL1830

17
(1) Non toccare i terminali della batteria con
materiale in grado di condurre elettricità.
(2) Evitare di conservare le batterie a contatto con
oggetti metallici quali chiodi, monete e così
via.
(3) Non esporre le batterie all'acqua o alla pioggia.
Un cortocircuito può provocare un elevato
flusso di corrente, surriscaldamento, ustioni o
rotture.
6. Non conservare l'utensile e la batteria a una
temperatura superiore a 50 °C (122 °F).
7. Evitare di smaltire le batterie danneggiate o
esaurite bruciandole. Se esposte al fuoco, le
batterie possono esplodere.
8. Evitare di far cadere o di colpire la batteria.
CONSERVARE LE PRESENTI
ISTRUZIONI.
Suggerimenti il prolungamento della durata della
batteria
1. Caricare le batterie prima di scaricarle
completamente. Se si nota una diminuzione di
potenza dell'utensile, interrompere il lavoro e
caricare la batteria.
2. Non ricaricare una batteria già completamente
carica. In caso contrario, la durata operativa della
batteria potrebbe ridursi.
3. Caricare la batteria in ambienti con una
temperatura compresa tra 10 °C – 40 °C (50 °F –
104 °F). Prima di caricare una batteria
surriscaldata, lasciarla raffreddare.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Accertarsi sempre che l’arnese sia spento e il pacco
batterie sia stato rimosso prima di regolare o
controllare le funzioni dell'arnese.
Installazione o rimozione della batteria
(Fig. 1)
• Prima di inserire o rimuovere la batteria, spegnere
sempre l'utensile.
• Per rimuovere la batteria, estrarla dall'utensile facendo
scorrere il pulsante sulla parte frontale della batteria.
• Per inserire la batteria, allineare la linguetta sulla
batteria con la scanalatura dell'alloggiamento e farla
scorrere fino a raggiungere la posizione corretta.
Inserire sempre la batteria fino a quando si blocca in
posizione con uno scatto. Se l'area rossa del lato
superiore del pulsante è ancora visibile, la batteria non
è completamente inserita. Inserire la batteria fino a
quando l'area rossa non è più visibile. In caso contrario
la batteria può fuoriuscire accidentalmente e provocare
lesioni all'operatore o a eventuali osservatori.
• Non applicare una forza eccessiva per inserire la
batteria. Se la batteria non scorre agevolmente, la
manovra di inserimento non è corretta.
Impostazione della lunghezza delle viti
(Fig. 2)
Per l'impostazione della lunghezza delle viti sono
disponibili 7 tacche di arresto. Per selezionare la
lunghezza desiderata, regolare il fermo mantenendo
premuta la leva fino a visualizzare sull’etichetta
dell’alimentatore nella finestrella del fermo il numero
corrispondente alla lunghezza delle viti. La tabella
riportata di seguito indica la corrispondenza tra il numero
visualizzato sull’etichetta dell’alimentatore e la lunghezza
delle viti.
Per i modelli BFR540, BFR550
Per il modello BFR750
Regolazione della profondità di avvitatura
(Fig. 3)
Premere completamente il fermo. Mantenendolo premuto,
ruotare la ghiera di regolazione fino a quando la punta
della vite fuoriesce dal fermo di circa 5 mm. Avvitare una
vite per prova. Se la testa della vite fuoriesce dalla
superficie del pezzo in lavorazione, ruotare la ghiera di
regolazione nella direzione “A”. Se la testa della vite è
stata avvitata eccessivamente, ruotare la ghiera di
regolazione nella direzione “B”.
Azionamento dell'interruttore (Fig. 4)
ATTENZIONE:
• Prima di inserire la batteria nell'utensile, controllare se
l'interruttore funziona correttamente e ritorna alla
posizione "SPENTO" una volta rilasciato.
Per accendere l'utensile è sufficiente tirare l'interruttore.
Per spegnere l'utensile, rilasciare l'interruttore.
Azionamento della leva di inversione
della rotazione (Fig. 5)
Questo utensile è dotato di una leva di inversione che
consente di modificare la direzione di rotazione. Premere
la leva di inversione dal lato A se si desidera una
rotazione in senso orario, dal lato B se si desidera una
rotazione in senso antiorario.
Quando la leva di inversione si trova nella posizione
centrale è impossibile azionare l'interruttore.
Numero indicato sull’etichetta Lunghezza delle viti
25 25 mm
30 30 mm
35 35 mm
40 40 mm
45 45 mm
50 50 mm
55 55 mm
Numero indicato sull’etichetta Lunghezza delle viti
45 45 mm
50 50 mm
55 55 mm
60 60 mm
65 65 mm
70 70 mm
75 75 mm

18
ATTENZIONE:
• Prima di azionare l'utensile, controllare sempre la
direzione di rotazione impostata.
• Utilizzare la leva di inversione solo quando l'utensile è
completamente fermo. Modificare la direzione di
rotazione prima dell'arresto può danneggiare l'utensile.
• Se non si utilizza l'utensile, posizionare sempre la leva
di inversione nella posizione centrale.
MONTAGGIO
ATTENZIONE:
• Prima di eseguire qualsiasi operazione sull'utensile,
verificare sempre di averlo spento e di aver rimosso la
batteria.
Installazione o rimozione della punta
Allentare la vite ad alette che chiude l'involucro. Estrarre
l'involucro nella direzione indicata dalla freccia. (Fig. 6)
Premere il coperchio antipolvere verso il supporto ed
estrarre la punta. Se non si riesce a far scorrere il
coperchio antipolvere fino al supporto, ruotare lievemente
la punta e riprovare. Per installare la punta, inserirla
nell'alloggiamento ruotandola lievemente. Dopo
l'installazione, verificare sempre che la punta rimanga
saldamente in posizione, provando ad estrarla. (Fig. 7)
Installazione del nastro delle viti
Inserire il nastro delle viti attraverso la guida. Quindi,
inserirlo nell'alimentatore fino a quando la prima vite
raggiunge la posizione adiacente a quella di avvitatura.
(Fig. 8 e 9)
Rimozione del nastro delle viti
Per rimuovere il nastro delle viti, estrarlo tirandolo nella
direzione indicata dalla freccia. Se si preme il pulsante di
inversione, è possibile estrarre il nastro delle viti nella
direzione opposta a quella indicata dalla freccia.
(Fig. 10 e 11)
Piegatura della guida delle viti (Fig. 12)
È possibile ripiegare la guida delle viti. Ripiegando la
guida delle viti è possibile risparmiare spazio quando si
ripone l’utensile.
Gancio di trasporto
Il gancio è utile per appendere temporaneamente
l'utensile. Può essere installato su entrambi i lati
dell'utensile. Per rimuovere il gancio di trasporto,
allargarlo premendone le estremità SU ENTRAMBI I LATI
nella direzione della freccia (1) e sollevarlo nella direzione
della freccia (2). (Fig. 13)
FUNZIONAMENTO
Avvitatura (Fig. 14)
Per avviare l'utensile premere l'interruttore. Mantenere
l'utensile saldamente in posizione perpendicolare alla
superficie in cui eseguire l'avvitatura. La vite verrà
trasportata automaticamente nella posizione di avvitatura,
quindi verrà avvitata.
ATTENZIONE:
• Prima di utilizzare l'utensile, controllare sempre l'usura
della punta. Per evitare un serraggio insufficiente delle
viti, sostituire sempre le punte usurate.
• Mantenere sempre l'utensile in posizione
perpendicolare rispetto alla superficie. Se la posizione
non è perpendicolare la testa della vite può rimanere
danneggiata, la punta può usurarsi o il serraggio delle
viti può risultare insufficiente.
• Mantenere sempre l'utensile saldamente a contatto
della superficie fino al termine dell'avvitatura. In caso
contrario, il serraggio delle viti può risultare
insufficiente.
• Prestare attenzione a non avvitare una vite in una
posizione già occupata da un'altra vite.
• Non azionare l’utensile senza viti. Potrebbe
danneggiare la superificie.
• Non applicare olio o grasso sulla superficie scorrevole
dell’alimentatore.
Avvitatura in posizione angolata (Fig. 15)
L'utensile può essere utilizzato a una distanza minima di
15 mm dalla parete, come illustrato in figura.
ATTENZIONE:
• Se si utilizza l'utensile a una distanza dalla parete
inferiore a 15 mm o se il fermo entra in contatto con la
parete, la testa della vite può essere danneggiata e la
punta può usurarsi. In questo caso, inoltre, il serraggio
delle viti può risultare insufficiente e l'utensile può
rimanere danneggiato.
MANUTENZIONE
ATTENZIONE:
• Prima di effettuare controlli o operazioni di
manutenzione, verificare sempre di aver spento
l'utensile e di aver rimosso la batteria.
Sostituzione delle spazzole di carbone
(Fig. 16)
Sostituire le spazzole quando sono consumate fino
all'indicatore di limite. Mantenere le spazzole di carbone
pulite e libere per farle slittare nei supporti.
Entrambe le spazzole di carbone devono essere sostituite
contemporaneamente. Utilizzare solo spazzole di carbone
identiche.
Allentare la vite ad alette che chiude l'involucro. Estrarre
l'involucro nella direzione indicata dalla freccia. (Fig. 17)
Rimuovere le viti che fissano il coperchio anteriore con un
cacciavite e asportare il coperchio. (Fig. 18)
Sollevare il braccio della molla e collocarlo nella parte
incavata dell'alloggiamento utilizzando un cacciavite ad
asta sottile con punta a taglio o uno strumento analogo.
(Fig. 19)
Utilizzare le pinze per estrarre i coperchi delle spazzole di
carbone. Estrarre le spazzole di carbone consumate,
inserire le nuove spazzole e collocare nuovamente in
posizione i coperchi. (Fig. 20)
Accertarsi di aver inserito correttamente i coperchi nei fori
dei portaspazzole. (Fig. 21)
Reinstallare il coperchio anteriore e fissare saldamente le
due viti.
Per mantenere la SICUREZZA e l'AFFIDABILITÀ del
prodotto, le riparazioni e qualsiasi altra operazione di

19
manutenzione o regolazione devono essere eseguiti dai
centri di assistenza autorizzati Makita utilizzando sempre
parti di ricambio Makita.
ACCESSORI
ATTENZIONE:
• L'utensile Makita descritto in questo manuale può
essere utilizzato con tali accessori. L'uso di qualsiasi
altro accessorio potrebbe provocare lesioni personali.
Utilizzare gli accessori esclusivamente per l'uso
dichiarato.
Per l'assistenza e ulteriori informazioni su tali accessori,
rivolgersi al centro di assistenza Makita locale.
• Nastro di viti per parete a secco
• Punta Phillips
• Diversi modelli di batterie e caricabatteria originali
Makita
• Valigetta di trasporto di plastica

20
NEDERLANDS
Verklaring van algemene gegevens
TECHNISCHE GEGEVENS
• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit
gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van land tot land verschillen.
Symbolen END004-1
Hieronder staan de symbolen die voor dit gereedschap
worden gebruikt. Zorg ervoor dat u weet wat ze
betekenen alvorens het gereedschap te gebruiken.
............. Lees de gebruiksaanwijzing.
Gebruiksdoeleinden ENE033-1
Het gereedschap is bedoeld voor schroeven in hout,
metaal en kunststof.
SPECIFIEKE
VEILIGHEIDSVOORSCHRIFTEN
GEB017-1
Laat u NIET misleiden door een vals gevoel van
comfort en bekendheid met het gereedschap (na
veelvuldig gebruik) en neem alle
veiligheidsvoorschriften van de schroefautomaat
altijd strikt in acht. Bij onveilig of verkeerd gebruik
van het elektrisch gereedschap, bestaat de kans op
ernstig persoonlijk letsel.
1. Houd elektrisch gereedschap vast aan het
geïsoleerde oppervlak van de handgrepen
wanneer u werkt op plaatsen waar het
zaaggereedschap met verborgen bedrading of zijn
eigen snoer in aanraking kan komen. Door contact
met onder spanning staande draden, zullen de niet-
geïsoleerde metalen delen van het gereedschap
onder spanning komen te staan zodat de gebruiker
een elektrische schok kan krijgen.
2. Zorg er altijd voor dat u stevig staat. Zorg ervoor
dat er niemand zich onder u bevindt wanneer u het
gereedschap op een hoge plaats gebruikt.
3. Houd het gereedschap stevig vast.
4. Houd uw handen uit de buurt van draaiende delen.
5. Raak het boortje en het werkstuk niet onmiddellijk
na gebruik aan. Zij kunnen bijzonder heet zijn en
brandwonden op uw huid veroorzaken.
BEWAAR DEZE INSTRUCTIES
WAARSCHUWING:
VERKEERD GEBRUIK of het niet volgen van de
veiligheidsinstructies in deze gebruiksaanwijzing kan
leiden tot ernstig persoonlijk letsel.
BELANGRIJKE
VEILIGHEIDSINSTRUCTIES ENC007-2
VOOR ACCU’S
1. Alvorens de accu in gebruik te nemen, leest u
eerst alle instructies en
waarschuwingsopschriften op (1) de acculader, (2)
de accu en (3) het apparaat waarin de accu wordt
aangebracht.
2. Haal de accu niet uit elkaar.
3. Als de gebruikstijd aanzienlijk korter is geworden,
stopt u onmiddellijk met het gebruik. Anders kan
dit leiden tot kans op oververhitting, mogelijke
brandwonden en zelfs een explosie.
4. Als de elektrolyt in uw ogen komt, wast u deze uit
met schoon water en raadpleegt u onmiddellijk
1. Rode deel
2. Knop
3. Accu
4. Hendel
5. Aanslagvoet
6. Etiket op de toevoerkop
7. Venster
8. Behuizing
9. Instelwiel
10. Aan/uit-schakelaar
11. Omkeerschakelaarknop
12. Vingerschroef
13. Glijlager
14. Stofafdichting
15. Boor
16. Toevoerkop
17. Schroefband
18. Schroefgeleider
19. Schroefstand
20. Omkeerknop
21. Haak
22. Muur
23. Slijtgrensmarkering
24. Voorkap
25. Schroeven
26. Veer
27. Arm
28. Gat
29. Koolborstelkap
30. Opening
Model BFR540 BFR550 BFR750
Schroefband 4 x 25 - 55 mm 4 x 45 - 75 mm
Nullasttoerental (min-1) 4.000
Totale lengte 424 m 464 mm
Netto gewicht 2,1 kg 2,3 kg 2,3 kg
Nominale spanning 14,4 V gelijkstroom 18 V gelijkstroom 18 V gelijkstroom
Standaardaccu’s BL1430 BL1830
