ENGLISH (Original instructions)
Explanation of general view
1 Switch trigger
2 Speed control screw
3Dustcover
4 Tool retainer
5 Commutator
6 Insulating tip
7 Carbon brush
8Rearcover
9 Screwdriver
10 Brush holder cap
11 Lock nut wrench
12 Crank cap
13 Hammer grease
SPECIFICATIONS
Model HK1800 HK1810
Blows per minute ......................................................................... 3,200 min–1 0 – 3,200 min–1
Overall length .............................................................................. 315 mm 315 mm
Net weight ................................................................................... 3.3 kg 3.2 kg
Safety class.................................................................................. /II /II
• Due our continuing program of research and develop-
ment, the specifications herein are subject to change
without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
Intended use
The tool is intended for chiselling work in concrete, brick,
stone and asphalt as well as for driving and compacting
with appropriate accessories.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
HAMMER SAFETY WARNINGS
GEB004-6
1. Wear ear protectors. Exposure to noise can cause
hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
mended that you wear a dust mask and thickly
padded gloves.
5. Be sure the bit is secured in place before opera-
tion.
6. Under normal operation, the tool is designed to
produce vibration. The screws can come loose
easily, causing a breakdown or accident. Check
tightness of screws carefully before operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper warm-
up, hammering operation is difficult.
8. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool firmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area when
operating. The bit could fly out and injure some-
one seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Do not operate the tool at no-load unnecessarily.
15. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

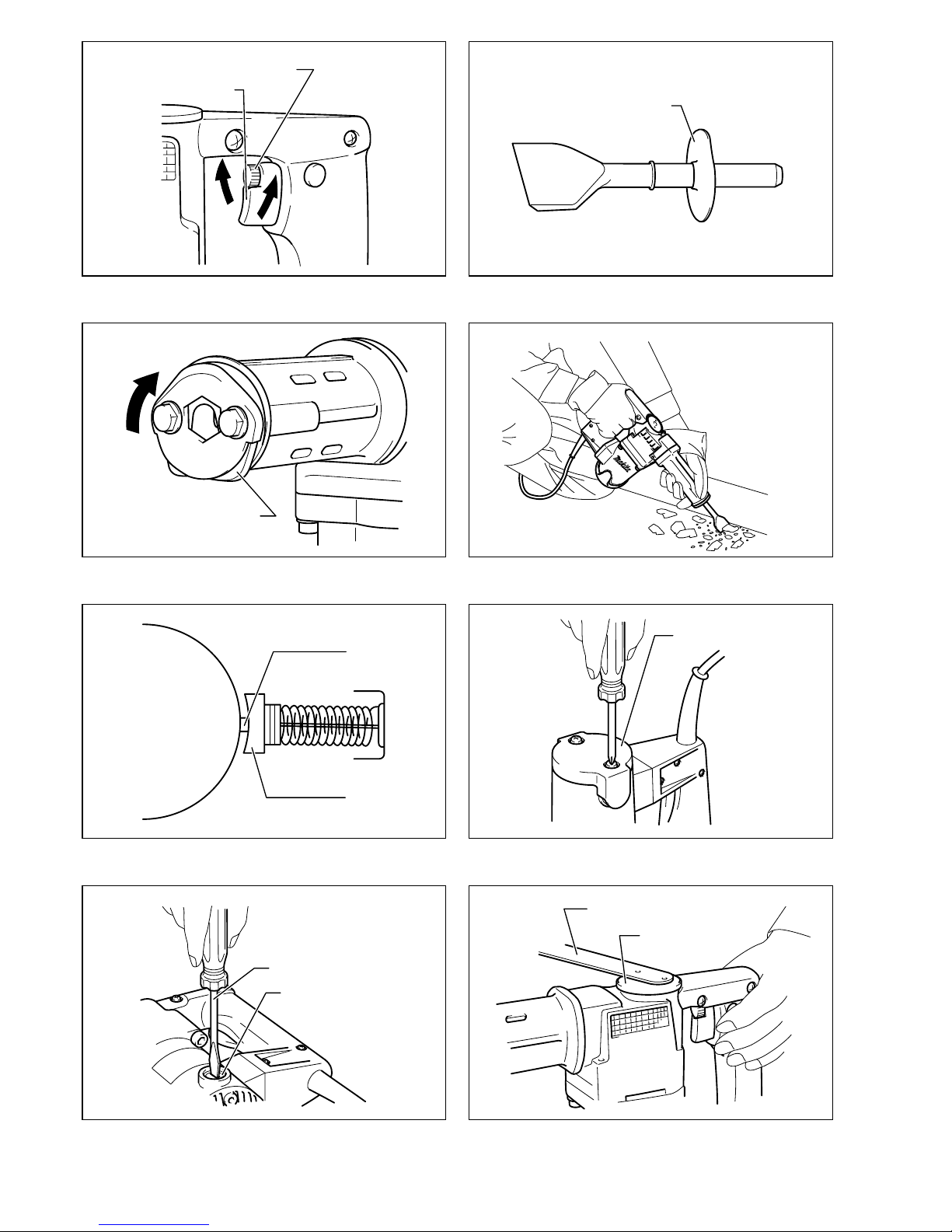

Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
A speed control screw is provided so that maximum tool
speed can be limited (variable). Turn the speed control
screw clockwise for higher speed, and counterclockwise
for lower speed.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing the bit
To install the bit, first attach the dust cover provided to the
bit as shown in Fig. 2.
Then turn the tool retainer in the direction of the arrow
and insert the bit into the tool barrel as far as it will go.
Now turn the tool retainer in the opposite direction to
secure the bit. (Fig. 3)
To remove the bit, follow the installation procedure in
reverse.
OPERATION (Fig. 4)
Position the bit at the location to be chipped, then pull the
switch trigger. Apply slight pressure on the tool so that
the tool will not bounce around, uncontrolled.
Pressing very hard on the tool will not increase the effi-
ciency.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing carbon brushes (Fig. 5, 6 & 7)
When the resin insulating tip inside the carbon brush is
exposed to contact the commutator, it will automatically
shut off the motor. When this occurs, both carbon
brushes should be replaced. Keep the carbon brushes
clean and free to slip in the holders. Both carbon brushes
should be replaced at the same time. Use only identical
carbon brushes.
Use a screwdriver to remove the rear cover.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
Lubrication (Fig. 8 & 9)
This tool requires no hourly or daily lubrication because it
has a grease-packed lubrication system. It should be
relubricated after every 6 months of operation. Send the
complete tool to Makita Authorized or Factory Service
Center for this lubrication service. However, if circum-
stances require that you should lubricate it by yourself,
proceed as follows.
Run the tool for several minutes to warm it up. Switch off
and unplug the tool.
Remove the crank cap using a Makita lock nut wrench 28
(optional accessory). Rest the tool on the table with the
bit end pointing upwards. This will allow the old grease to
collect inside the crank housing.
Wipe out the old grease inside and replace with a fresh
grease (30 g; 1 oz). Use only Makita genuine hammer
grease (optional accessory). Filling with more than the
specified amount of grease (approx. 30 g; 1 oz) can
cause faulty hammering action or tool failure. Fill only
with the specified amount of grease.
Reinstall the crank cap and tighten with the lock nut
wrench.
CAUTION:
• Do not tighten the crank cap excessively. It is made of
resin and is subject to breakage.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Bull point
• Scaling chisel
• Scraper assembly
• Bit grease
• Lock nut wrench 28
•Hexwrench
• Dust cover
• Safety goggles
• Hammer grease
• Steel carrying case

6
For model HK1810 ENG102-3
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 93 dB (A)
Sound power level (LWA): 104 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection.
ENG215-2
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: chiseling function
Vibration emission (ah,CHeq): 13.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).
ENH101-13
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine: Power Scraper
Model No./ Type: HK1810
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorized
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

7
FRANÇAIS (Instructions originales)
Descriptif
1 Gâchette
2 Molette du variateur
3 Déflecteur de poussière
4 Verrouillage
5 Commutateur
6 Bout isolateur
7 Charbon
8 Capot arrière
9 Tournevis
10 Bouchon du porte-charbon
11 Clé à ergot
12 Couvercle du carter
13 Tube-dose de lubrifiant SPECIFICATIONS
Modèle HK1800 HK1810
Cadence de frappe/mn. ............................................................... 3 200 min–1 0 – 3 200 min–1
Longueur totale ............................................................................ 315 mm 315 mm
Poids net ...................................................................................... 3,3 kg 3,2 kg
Catégorie de sécurité .................................................................. /II /II
• En raison du caractère permanent de notre programme
de Recherche et Développement, les caractéristiques
de nos outils sont évolutives. De ce fait, les spécifica-
tions contenues dans ce manuel sont susceptibles
d’être modifiées sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003
Utilisations
Cet outil est conçu pour le ciselage dans le béton, la bri-
que, la pierre et l’asphalte, ainsi que pour l’enfoncement
et le compactage au moyen des accessoires appropriés.
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il est
conforme à la réglementation européenne et peut de ce
fait être alimenté sans mise à la terre.
GEA010-1
Consignes de sécurité générales pour outils élec-
triques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
CONSIGNES DE SÉCURITÉ POUR MARTEAU
GEB004-6
1. Portez des protections d’oreilles. L’exposition au
bruit peut entraîner la surdité.
2. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil
en possède. Toute perte de maîtrise comporte un
risque de blessure.
3. Saisissez l’outil électrique uniquement par ses
surfaces de poigne isolées lorsque vous
effectuez des travaux au cours desquels
l’accessoire tranchant peut entrer en contact
avec des fils cachés ou avec le cordon
d’alimentation de l’outil. Le contact de l’accessoire
tranchant avec un fil sous tension peut également
mettre sous tension les parties métalliques
exposées de l’outil électrique, causant ainsi un choc
électrique chez l’utilisateur.
4. Portez une coiffure résistante (un casque de
sécurité), des lunettes de sécurité et/ou une
visière. Les lunettes ordinaires et les lunettes de
soleil ne sont PAS des lunettes de sécurité.
Nous vous recommandons également de porter
un masque antipoussières et des gants très
épais.
5. Assurez-vous que le foret est bien serré avant
d’utiliser l’outil.
6. Même en conditions normales d’utilisation,
l’outil produit des vibrations. Les vis peuvent
ainsi se relâcher facilement, ce qui risque
d’entraîner une rupture de pièce ou un accident.
Avant l’utilisation, vérifiez que les vis sont bien
serrées.
7. À basse température ou lorsque l’outil est resté
inutilisé pour une période prolongée, laissez-le
réchauffer un instant en le faisant fonctionner à
vide. Cela permettra au lubrifiant de réchauffer.
La perforation sera difficile si l’outil n’est pas
bien réchauffé.
8. Assurez-vous toujours d’une bonne position
d’équilibre.
Assurez-vous que personne ne se trouve des-
sous lorsque vous utilisez l’outil dans une posi-
tion ou un emplacement élevé.
9. Tenez toujours l’outil fermement à deux mains.
10. Gardez les mains éloignées des pièces en mou-
vement.
11. Ne laissez pas l’outil tourner inutilement. Ne fai-
tes fonctionner l’outil qu'une fois que vous
l’avez bien en main.
12. Pendant l’utilisation de l’outil, ne le pointez vers
personne dans la zone de travail. Vous risqueriez
de blesser gravement quelqu’un en cas d’éjec-
tion du foret.
13. Ne touchez ni le foret ni les pièces adjacentes
immédiatement après l’utilisation de l’outil. Ils
risquent d’être extrêmement chauds et de vous
brûler gravement la peau.
14. Ne faites pas fonctionner inutilement l’outil à
vide.
15. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux con-
signes de sécurité du fabricant.
CONSERVEZ CES INSTRUCTIONS.

8
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité indi-
quées dans ce manuel d’instructions peut entraîner
une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Vérifiez toujours que l’outil est hors tension et débran-
ché avant de l’ajuster ou de vérifier son fonctionne-
ment.
Mise en route (Fig. 1)
ATTENTION :
• Avant de brancher l’outil vérifiez toujours que la
gâchette fonctionne correctement et revient sur la posi-
tion “OFF” une fois relâchée.
Pour le mettre en route, enfoncez simplement la
gâchette. Plus vous pressez sur la gâchette, plus la
vitesse de l’outil augmente. Pour arrêter la gâchette, relâ-
chez-la.
L’outil comporte une molette de réglage de la vitesse de
sorte que celle-ci peut être modifiée quand la gâchette
est complètement enfoncée. Le nombre de tours/minute
augmente quand on tourne cette vis vers la droite (+) et
diminue vers la gauche (–).
ASSEMBLAGE
ATTENTION :
• Avant toute intervention, assurez-vous toujours que le
contact est coupé et l’outil débranché.
Installation et retrait du foret
Avant d’installer le burin, mettez d’abord en place le
déflecteur de poussière, comme sur la Fig. 2.
Pour pouvoir introduire la queue du burin dans le porte-
outil, procédez comme suit : à l’aide du pouce et de
l’index, faites reculer la plaque de verrouillage située der-
rière sa protection de caoutchouc, en la comprimant sur
son ressort. Ensuite, faites remonter avec le pouce la
partie gauche qui va pivoter sur l’axe formé par le boulon
de droite (Fig. 2). Vous pouvez alors introduire la queue
de l’accessoire. Engagez-le bien à fond. (Fig. 3)
Pour assurer le verrouillage, ramenez la plaque frontale
dans sa position initiale.
UTILISATION (Fig. 4)
Placez le foret sur l’emplacement à buriner, puis tirez sur
la gâchette. Appliquez une légère pression sur l’outil
pour l’empêcher de bondir en tous sens, hors de con-
trôle. Une pression très forte sur l’outil n’augmentera pas
l’efficacité.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou
autre produit similaire. Cela risquerait de provoquer la
décoloration, la déformation ou la fissuration de l’outil.
Remplacement des charbons (Fig. 5, 6 et 7)
Lorsque le bout isolateur en résine qui se trouve à l’inté-
rieur du charbon entre en contact avec le commutateur, il
coupe automatiquement l’alimentation du moteur. Lors-
que cela se produit, les deux charbons doivent être chan-
gés. Maintenez les charbons propres et en état de glisser
aisément dans les porte-charbon. Les deux charbons
doivent être remplacés en même temps. N’utilisez que
des charbons identiques.
Utilisez un tournevis pour retirer le capot arrière.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de nou-
veaux et revissez solidement les bouchons de porte-
charbon.
Graissage (Fig. 8 et 9)
Cet outil ne nécessite aucun graissage horaire ou quoti-
dien car il renferme un système de graissage avec
réserve de lubrifiant. Il doit être graissé tous les six mois.
Envoyez l’outil complet à un centre de service agréé ou à
une usine Makita pour le faire lubrifier. Par contre, si vous
devez le lubrifier vous-même, procédez comme suit.
Faites fonctionner le marteau plusieurs minutes jusqu’à
atteindre un échauffement et une bonne liquéfaction du
lubrifiant ; puis arrêtez l’outil et débranchez-la.
A l’aide de la clé à ergots n°28 (accessoire en option),
retirez le couvercle du carter. Placez ensuite l’outil sur un
établi, porte-outil vers le haut. Laissez s’écouler l’huile
usagée, puis à l’aide d’un chiffon, retirez celle qui adhère
aux parties internes.
Essuyez la graisse usée à l’intérieur, puis remplacez-la
par de la graisse fraîche (30 g). Utilisez uniquement la
graisse à marteau Makita authentique (accessoire en
option). Si vous versez davantage de graisse que la
quantité spécifiée (environ 30 g), le mouvement de mar-
telage risque d’être faussé, ou l’outil risque de ne pas
bien fonctionner. Ne versez que la quantité de graisse
spécifiée.
Remettez en place le capuchon de manivelle et serrez-le
avec la clé à ergot.
ATTENTION :
• Ne serrez pas trop le couvercle du carter. Il est fait de
résine et risquerait de casser.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage doi-
vent être effectués dans un centre de service Makita
agréé ou un centre de service de l’usine Makita, exclusi-
vement avec des pièces de rechange Makita.

9
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Pic
• Ciseau à écailler
• Ensemble de burineur
• Graisse à foret
• Clé à ergot 28
• Clé hexagonale
• Déflecteur de poussière
• Lunettes de sécurit
• Tube-dose de lubrifiant
• Coffret de transport en acier
Pour le modèle HK1810
ENG102-3
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Niveau de pression sonore (LpA) : 93 dB (A)
Niveau de puissance sonore (LWA) : 104 dB (A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit.
ENG215-2
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Mode de travail : fonction de ciselage
Émission de vibrations (ah,CHeq) : 13,5 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-13
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita Corporation, en tant que fabricant respons-
able, déclare que la ou les machines suivantes :
Désignation de la machine : Décapeur
N° de modèle / Type : HK1810
sont produites en série et
sont conformes aux Directives européennes suivan-
tes :98/37/CE jusqu’au 28 décembre 2009, puis 2006/
42/CE à compter du 29 décembre 2009
et qu’elles sont fabriquées conformément aux normes ou
documents normalisés suivants :
EN60745
La documentation technique est conservée par notre
représentant agréé en Europe, à savoir :
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Angleterre
30 janvier 2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

10
DEUTSCH (Originale Anleitungen)
Übersicht
1Schalter
2 Drehzahl-Stellrad
3 Staubschutzkappe
4 Werkzeugverriegelung
5 Kollektor
6 Isolierspitze
7 Kohlebürste
8 Gehäuseabdeckung
9 Schraubendreher
10 Kohlebürstendeckel
11 Stirnlochschlüssel
12 Kurbelgehäusedeckel
13 Schmiermittel
TECHNISCHE DATEN
Modell HK1800 HK1810
Schlagzahl/min. ........................................................................... 3 200 min–1 0 – 3 200 min–1
Gesamtlänge ............................................................................... 315 mm 315 mm
Nettogewicht ................................................................................ 3,3 kg 3,2 kg
Sicherheitsklasse ........................................................................ /II /II
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2003
Vorgesehene Verwendung
Dieses Werkzeug ist für schwere Meißelarbeiten in
Beton, Ziegel, Stein und Asphalt sowie für Schrauben
und Verdichten mit dem entsprechenden Zubehör vorge-
sehen.
Netzanschluss
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen-Wechselspannung. Sie ist
entsprechend den Europäischen Richtlinien doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluss betrieben werden.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
SICHERHEITSWARNUNGEN FÜR HAMMER
GEB004-6
1. Tragen Sie Gehörschützer. Lärmeinwirkung kann
zu Gehörverlust führen.
2. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n). Ver-
lust der Kontrolle kann Verletzungen verursachen.
3. Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffflächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass
verborgene Kabel oder das eigene Kabel kontak-
tiert werden. Bei Kontakt mit einem Strom führen-
den Kabel werden die freiliegenden Metallteile des
Elektrowerkzeugs ebenfalls Strom führend, so dass
der Benutzer einen elektrischen Schlag erleiden
kann.
4. Tragen Sie Schutzhelm, Schutzbrille und/oder
Gesichtsschutz. Eine gewöhnliche Brille oder
Sonnenbrille ist KEIN Ersatz für eine Sicher-
heitsbrille. Das Tragen einer Staubmaske und
dick gepolsterter Handschuhe ist ebenfalls zu
empfehlen.
5. Vergewissern Sie sich vor der Arbeit, dass der
Einsatz sicher montiert ist.
6. Das Werkzeug ist so ausgelegt, dass es bei nor-
malem Betrieb Vibrationen erzeugt. Durch
Lockerung von Schrauben kann es zu einem
Ausfall oder Unfall kommen. Überprüfen Sie
sorgfältig die Festigkeit der Schrauben vor der
Arbeit.
7. Lassen Sie das Werkzeug bei niedrigen Tempe-
raturen oder nach längerer Nichtbenutzung eine
Zeit lang im Leerlauf warm laufen. Dadurch wird
die Schmierung verbessert. Betrieb im kalten
Zustand erschwert die Schlagbohrarbeit.
8. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des Werk-
zeugs an hochgelegenen Arbeitsplätzen, dass
sich keine Personen darunter aufhalten.
9. Halten Sie das Werkzeug mit beiden Händen
fest.
10. Halten Sie die Hände von beweglichen Teilen
fern.
11. Lassen Sie das Werkzeug nicht unbeaufsichtigt
laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
12. Richten Sie das Werkzeug während des Betriebs
nicht auf umstehende Personen. Der Einsatz
könnte herausschnellen und schwere Verletzun-
gen verursachen.
13. Vermeiden Sie eine Berührung des Bohrerein-
satzes oder der umliegenden Teile unmittelbar
nach der Bearbeitung, weil die Teile noch sehr
heiß sind und Hautverbrennungen verursachen
können.
14. Lassen Sie das Werkzeug nicht unnötig im Leer-
lauf laufen.
15. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.

11
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Schalterfunktion (Abb. 1)
VORSICHT:
• Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob der EIN-/AUS-Schalter ordnungs-
gemäß funktioniert und beim Loslassen in die AUS-
Stellung zurückkehrt.
Die Drehzahl erhöht sich durch verstärkte
Druckausübung auf den Elektronikschalter. Zum
Einschalten drücken Sie den Schalter. Zum Ausschalten
lassen Sie den Schalter los.
Die Drehzahl kann über das Drehzahl-Stellrad bei voll-
ständig gedrücktem EIN-/AUS-Schalter eingestellt wer-
den. Für höhere Drehzahlen das Stellrad im
Uhrzeigersinn (+), für niedrigere Drehzahlen gegen den
Uhrzeigersinn (–) drehen.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montage und Demontage des Einsatzes
Montieren Sie die Staubschutzkappe auf dem Einsatz-
werkzeug, wie in Abbildung 2 gezeigt.
Öffnen Sie die Werkzeugverriegelung durch Drehen in
Pfeilrichtung. Das Einsatzwerkzeug bis zum Anschlag in
die Werkzeugverriegelung einsetzen. Die Werkzeugver-
riegelung durch entgegengesetzte Drehung wieder
sichern. (Abb. 3)
Zum Ausbau verfahren Sie in umgekehrter Reihenfolge.
BETRIEB (Abb. 4)
Setzen Sie den Meißel auf die gewünschte Meißelstelle,
und drücken Sie dann den Schalter. Üben Sie leichten
Druck auf das Werkzeug aus, damit es nicht unkontrol-
liert umherspringt. Übermäßige Druckausübung auf das
Werkzeug bewirkt keine Erhöhung der Arbeitsleistung.
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Auswechseln der Kohlebürsten (Abb. 5, 6 und 7)
Wenn der Kunststoff-Isolierstift in der Kohlebürste freige-
legt wird, so dass er den Kollektor berührt, schaltet sich
der Motor automatisch aus. In diesem Fall müssen beide
Kohlebürsten erneuert werden. Halten Sie die
Kohlebürsten stets sauber, damit sie ungehindert in den
Haltern gleiten können. Beide Kohlebürsten sollten
gleichzeitig erneuert werden. Verwenden Sie nur identi-
sche Kohlebürsten.
Entfernen Sie die hintere Abdeckung mit einem Schrau-
bendreher.
Drehen Sie die Bürstenhalterkappen mit einem Schrau-
bendreher heraus. Nehmen Sie die abgenutzten Kohle-
bürsten heraus, setzen Sie die neuen ein, und drehen
Sie dann die Bürstenhalterkappen wieder ein.
Schmierung (Abb. 8 u. 9)
Dieses Werkzeug benötigt keine stündliche oder tägliche
Schmierung, weil es mit einem versiegelten Fettschmier-
system ausgestattet ist. Die Schmierung sollte alle 6
Betriebsmonate erneuert werden. Schicken Sie das kom-
plette Werkzeug für diesen Schmierdienst zu einer
Makita-Vertragswerkstatt oder einem Kundendienstzen-
trum. Sollte es aufgrund der Umstände jedoch notwendig
sein, dass Sie die Schmierung selbst ausführen, gehen
Sie wie folgt vor.
Lassen Sie dazu die Maschine einige Minuten warmlau-
fen. Ziehen Sie vor weiteren Arbeiten den Netzstecker.
Entfernen Sie den Verschlussdeckel des Kurbelgehäu-
ses (Getriebe) mit dem Stirnlochschlüssel (Sonderzube-
hör 28). Stellen Sie das Maschine so auf eine Unterlage,
dass sich das Öl im Kurbelgehäuse sammeln kann
(Werkzeugaufnahme nach oben gerichtet). Wischen Sie
das Altfett aus, und ersetzen Sie es durch frisches Fett
(30 g). Verwenden Sie nur Hammerfett von Makita (Son-
derzubehör). Bei Überschreitung der vorgeschriebenen
Fettmenge (ca. 30 g) kann es zu Störungen des Ham-
merbetriebs oder Versagen der Maschine kommen. Fül-
len Sie nur die vorgeschriebene Fettmenge ein.
Den Kurbelgehäusedeckel wieder anbringen, und mit
dem Stirnlochschlüssel anziehen.
VORSICHT:
• Ziehen Sie den Kurbelgehäusedeckel nicht zu fest an.
Er besteht aus Kunststoff und kann leicht brechen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Vertragswerkstätten oder Makita-Kundendienstzentren
unter ausschließlicher Verwendung von Makita-Origi-
nalersatzteilen ausgeführt werden.

12
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Spitzmeißel
• Putzmeißel
• Meißelhammer-Einheit
• Bohrer-/Meißelfett
• Stirnlochschlüssel 28
• Inbusschlüssel
• Staubschutzkappe
• Schutzbrille
• Schmiermittel
• Stahlkoffer
Für Modell HK1810
ENG102-3
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Schalldruckpegel (LpA): 93 dB (A)
Schalleistungspegel (LWA): 104 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschutz tragen.
ENG215-2
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Arbeitsmodus: Meißelfunktion
Vibrationsemission (ah,CHeq): 13,5 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).
ENH101-13
Nur für europäische Länder
EG-Übereinstimmungserklärung
Wir, die Firma Makita als verantwortlicher Hersteller,
erklären, dass die folgende(n) Makita-Maschine(n):
Bezeichnung der Maschine: Leichter Meißelhammer
Modell-Nr./ Typ: HK1810
der Serienproduktion entstammen und
den folgenden europäischen Richtlinien entspre-
chen:
98/37/EG bis 28. Dezember 2009 und dann 2006/
42/EG ab 29. Dezember 2009
und gemäß den folgenden Standards oder standardisier-
ten Dokumenten hergestellt werden:
EN60745
Die technische Dokumentation befindet sich im Bestand
unserer autorisierten Vertretung in Europa, nämlich:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. Januar 2009
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

13
ITALIANO (Istruzioni originali)
Visione generale
1 Interruttore
2 Vite di controllo di velocità
3 Copertura della polvere
4 Ferma punta
5 Commutatore
6 Punta isolante
7 Spazzola di carbone
8 Coperchio posteriore
9 Cacciavite
10 Coperchio delle spazzole
a carbone
11 Chiave
12 Copriscatola eccentrica
13 Grasso per martello
DATI TECNICI
Modello HK1800 HK1810
No.colpi/min. ................................................................................3.200 min–1 0 – 3.200 min–1
Lunghezza totale ......................................................................... 315 mm 315 mm
Peso netto .................................................................................... 3,3 kg 3,2 kg
Classe di sicurezza....................................................................... /II /II
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di
destinazione del modello.
• Peso in base alla procedura EPTA 01/2003
Utilizzo previsto
Questo utensile è progettato per i lavori di scalpellatura
del cemento, mattoni, pietre e asfalto, come pure per
l’avvitamento e la compattazione con gli accessori appro-
priati.
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento in osservanza
alle norme europee, per cui può essere usato con le
prese di corrente sprovviste della messa a terra.
GEA010-1
Avvertimenti generali per la sicurezza dell’utensile
elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
AVVERTIMENTI PER LA SICUREZZA
PER IL MARTELLO
GEB004-6
1. Indossare le protezioni delle orecchie. Il rumore
può causare la perdita dell’udito.
2. Usare il manico ausiliario, se è in dotazione
all’utensile. La perdita di controllo può provocare
lesioni personali.
3. Tenere l’utensile elettrico soltanto per le super-
fici di presa isolate quando si esegue una opera-
zione in cui l’accessorio di taglio potrebbe fare
contatto con fili elettrici nascosti o con il cavo di
alimentazione dell’utensile. Il contatto dell’acces-
sorio di taglio con un filo elettrico “sotto tensione”
potrebbe mettere “sotto tensione” le parti metalliche
esposte dell’utensile elettrico dando una scossa
elettrica all’operatore.
4. Indossare un cappello duro (casco di sicurezza),
occhiali di protezione e/o una visiera. I comuni
occhiali e gli occhiali da sole NON sono occhiali
di protezione. Si raccomanda anche in modo
particolare di indossare una mascherina antipol-
vere e guanti imbottiti.
5. Controllare che la punta sia fissata saldamente
prima di cominciare il lavoro.
6. L’utensile produce normalmente delle vibrazioni
durante il lavoro. Le viti potrebbero facilmente
allentarsi, causando un guasto o un incidente.
Controllare con cura che le viti siano strette sal-
damente prima di cominciare il lavoro.
7. Se fa freddo, oppure se non é stato usato per un
lungo periodo di tempo, far scaldare l’utensile
facendolo funzionare per qualche tempo a
vuoto. Ciò scioglie il lubrificante. L’operazione di
martellamento diventa difficile se l’utensile non
è riscaldato sufficientemente.
8. I piedi devono sempre essere appoggiati salda-
mente.
Accertarsi che non ci sia nessuno sotto quando
si usa l’utensile in un posto alto.
9. Tenere saldamente l’utensile con entrambe le
mani.
10. Non posare l’utensile lasciandolo funzionare.
11. Far funzionare l’utensile soltanto tenendolo in
mano.
12. Non puntare l’utensile sulle persone nell’area in
cui viene usato. La punta potrebbe essere
espulsa causando lesioni serie.
13. Non toccare la punta o le parti vicine alla punta
immediatamente dopo l’utilizzo dell’utensile.
Esse potrebbero essere estremamente calde e
causare bruciature.
14. Non far funzionare inutilmente l’utensile a vuoto.
15. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitarne l’inalazione o il contatto con la pelle.
Osservare i dati per la sicurezza forniti dal pro-
duttore del materiale.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
NON lasciare che comodità o la familiarità d’utilizzo
con il prodotto (acquisita con l’uso ripetuto) sostitui-
sca la stretta osservanza delle norme di sicurezza.
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.

14
DESCRIZIONE DEL FUNZIONAMENTO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolare o controllare le
sue funzioni.
Interruttore (Fig. 1)
ATTENZIONE:
• Prima di inserire l’utensile in una presa di corrente,
controllare che il grilletto dell’interruttore funzioni bene
e ritorni sulla posizione di “OFF” (spento) quando viene
rilasciato.
Per mettere in moto l’utensile semplicemente schiacciare
l’interruttore. La velocità dell’utensile dipende dalla pres-
sione che si esercita sull’interruttore dell’utensile. Per fer-
mare l’utensile semplicemente lasciare andare il dito
dall’interruttore.
C’è una vite di controllo della velocità che cambia la velo-
cità (numero di giri) dell’utensile quando l’interruttore è
tenuto completamente schiacciato. Per ottenere una
velocità superiore girare la vite di controllo nel senso
dell’orologio (+), per avere una velocità inferiore girare la
vite di controllo nel senso contrario (–).
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento su
di esso.
Installazione o rimozione della punta
Per montare la punta, prima attaccare la copertura della
polvere in dotazione della punta sulla punta stessa,
come mostrato nella Fig. 2.
Poi far girare il ferma punta nella direzione della freccia e
inserire la punta nel cannone fino in fondo. Quindi far
girare il ferma punta nella direzione opposta per fermare
la punta. (Fig. 3)
Per smontare lo scalpello seguire le istruzioni di montag-
gio nel senso inverso.
FUNZIONAMENTO (Fig. 4)
Posizionare la punta sulla posizione da scalpellare, e
schiacciare poi l’interruttore. Applicare una leggera pres-
sione sull’utensile in modo che non rimbalzi fuori con-
trollo.
Una forte pressione sull’utensile non ne aumenta l’effi-
cienza.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di eseguire l’ispezione o
la manutenzione.
• Mai usare benzina, benzene, solventi, alcol e altre
sostanze simili. Potrebbero causare scolorimenti,
deformazioni o crepe.
Sostituzione della spazzole di carbone
(Fig. 5, 6 e 7)
Quando la punta isolante di resina all’interno della spaz-
zola di carbone fa contatto con il commutatore, il motore
si spegne automaticamente. In tal caso, bisogna sosti-
tuire entrambe le spazzole di carbone. Mantenere le
spazzole di carbone pulite e libere di scivolare nei porta-
spazzole. Le spazzole di carbone devono essere sosti-
tuite entrambe allo stesso tempo. Usare spazzole di
carbone identiche.
Usare un cacciavite per rimuovere il coperchio posteriore.
Usare un cacciavite per rimuovere i tappi dei portaspaz-
zole. Estrarre le spazzole usurate, inserire quelle nuove e
fissare i tappi dei portaspazzole.
Lubrificazione (Fig. 8 e 9)
Questo utensile non ha bisogno di lubrificazione oraria o
giornaliera, perché utilizza un sistema di lubrificazione a
grasso compresso. Esso deve essere lubrificato di nuovo
dopo ogni 6 mesi d’utilizzo. Inviare l’utensile completo a
un Concessionario o Centro di Assistenza Makita auto-
rizzati. Nel caso però che si debba eseguire la lubrifica-
zione da soli, procedere come segue.
Fate girare il motore per parecchi minuti per riscaldarlo.
Lasciate andare il grilletto e staccate la presa di corrente.
Staccate il coperchio degli ingranaggi usando una chiave
28 di bloccaggio (accessorio opzionale). Ponete l’uten-
sile sul tavolo con la punta volta verso l’alto. Questo per-
metterà al grasso di raggrupparsi all’interno della scatola
degli ingranaggi.
Togliere il vecchio grasso dall’interno e sostituirlo con
grasso nuovo (30 g). Usare soltanto grasso per martelli
Makita genuino (accessorio opzionale). L’aggiunta di una
quantità di grasso maggiore di quella specificata (30 g
circa) può causare una operazione di martellamento
difettosa o un guasto dell’utensile. Usare soltanto la
quantità di grasso specificata.
Rimontate il coperchio degli ingranaggi e bloccatelo con
il dado di bloccaggio.
ATTENZIONE:
• Non stringere eccessivamente il copriscatola eccen-
trica. Esso è di resina, per cui può rompersi.
Per preservare la sicurezza e l’affidabilità del prodotto, le
riparazioni, la manutenzione o la regolazione devono
essere eseguite da un Centro Assistenza Makita autoriz-
zato usando sempre ricambi Makita.
ACCESSORI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori sol-
tanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivol-
gersi a un Centro Assistenza Makita autorizzato.
• Punta maschio
• Scalpello
• Gruppo scalpellatore
• Grasso punta
• Chiave 28
• Chiave esagonale
• Copertura della polvere
• Occhiali di sicurezza
• Grasso per martello
• Valigetta di trasporto d’acciaio

15
Modelli HK1810
ENG102-3
Rumore
Il tipico livello di rumore pesato A determinato secondo
EN60745:
Livello pressione sonora (LpA): 93 dB (A)
Livello potenza sonora (LWA): 104 dB (A)
Incertezza (K): 3 dB (A)
Indossare i paraorecchi.
ENG215-2
Vibrazione
Il valore totale di vibrazione (somma vettore triassiale)
determinato secondo EN60745:
Modalità operativa: funzione di scalpellamento
Emissione di vibrazione (ah,CHeq): 13,5 m/s²
Incertezza (K): 1,5 m/s2
ENG901-1
• Il valore di emissione delle vibrazioni dichiarato è stato
misurato conformemente al metodo di test standard, e
può essere usato per paragonare un utensile con un
altro.
• Il valore di emissione delle vibrazioni dichiarato può
anche essere usato per una valutazione preliminare
dell’esposizione.
AVVERTIMENTO:
• L’emissione delle vibrazioni durante l’uso reale
dell’utensile elettrico può differire dal valore di emis-
sione dichiarato a seconda dei modi in cui viene usato
l’utensile.
• Identificare le misure di sicurezza per la protezione
dell’operatore basate sulla stima dell’esposizione nelle
condizioni reali d’utilizzo (tenendo presente tutte le
parti del ciclo operativo, come le volte in cui l’utensile
viene spento e quando gira a vuoto, oltre al tempo di
funzionamento).
ENH101-13
Modello per l’Europa soltanto
Dichiarazione CE di conformità
Noi della Makita Corporation, come produttori
responsabili, dichiariamo che le macchine Makita
seguenti:
Designazione della macchina: Scalpellatore
Modello No./Tipo: HK1810
sono una produzione di serie e
conformi alle direttive europee seguenti:
98/37/CE fino al 28 dicembre 2009 e poi 2006/42/
CE dal 29 dicembre 2009
E sono fabbricate conformemente ai seguenti standard o
documenti standardizzati:
EN60745
La documentazione tecnica è tenuta dal nostro rappre-
sentante autorizzato in Europa, che è:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30 gennaio 2009
Tomoyasu Kato
Amministratore
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

16
NEDERLANDS (Originele instructies)
Verklaring van algemene gegevens
1 Trekschakelaar
2 Snelheidschroef
3 Stofring
4 Beitelhouder
5Collector
6 Isolerend uiteinde
7 Koolborstel
8 Achterste deksel
9 Schroevedraaier
10 Koolborsteldop
11 Nokkensleutel
12 Carterdeksel
13 Smeerolie voor
hamermechanisme
TECHNISCHE GEGEVENS
Model HK1800 HK1810
Aantal slagen/min. ....................................................................... 3 200 min–1 0 – 3 200 min–1
Totale lengte ................................................................................ 315 mm 315 mm
Netto gewicht ............................................................................... 3,3 kg 3,2 kg
Veiligheidsklasse.......................................................................... /II /II
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• De technische gegevens kunnen van land tot land ver-
schillen.
• Gewicht volgens de EPTA-procedure 01/2003
Doeleinden van gebruik
Het gereedschap is bedoeld voor beitelwerk in beton,
baksteen, steen en asfalt, naast heien en verdichten
indien voorzien van geschikte accessoires.
Stroomvoorziening
De machine mag alleen worden aangesloten op een
stroombron van hetzelfde voltage als aangegeven op de
naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. De machine is dubbel-geïsoleerd vol-
gens de Europese standaard en kan derhalve ook op
een niet-geaard stopcontact worden aangesloten.
GEA010-1
Algemene veiligheidswaarschuwingen voor
elektrisch gereedschap
WAARSCHUWING! Lees alle veiligheidswaar-
schuwingen en alle instructies. Het niet volgen van de
waarschuwingen en instructies kan leiden tot elektrische
schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de
toekomst te kunnen raadplegen.
VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK
VOOR EEN BIKHAMER
GEB004-6
1. Draag gehoorbescherming. Blootstelling aan
harde geluiden kan leiden tot gehoorbeschadiging.
2. Gebruik de hulphandgreep/hulphandgrepen, als
deze bij het gereedschap werden geleverd. Als u
de controle over het gereedschap verliest, kan dit
leiden tot ernstig persoonlijk letsel.
3. Houd elektrisch gereedschap uitsluitend vast
aan het geïsoleerde oppervlak van de handgre-
pen wanneer u werkt op plaatsen waar het slijp-
accessoire met verborgen bedrading of zijn
eigen snoer in aanraking kan komen. Wanneer
het slijpaccessoire in aanraking komt met onder
spanning staande draden, zullen ook de niet-geïso-
leerde metalen delen van het elektrisch gereed-
schap onder spanning komen te staan zodat de
gebruiker een elektrische schok kan krijgen.
4. Draag een veiligheidshelm, veiligheidsbril en/of
gezichtsbescherming. Een gewone bril of een
zonnebril is GEEN veiligheidsbril. Het wordt
tevens sterk aanbevolen een stofmasker en dik
gevoerde handschoenen te dragen.
5. Controleer dat het bit stevig op zijn plaats is
vastgezet voordat u het gereedschap gebruikt.
6. Bij normale bediening behoort het gereedschap
te trillen. De schroeven kunnen gemakkelijk los-
raken, waardoor een defect of ongeluk kan ont-
staan. Controleer of de schroeven goed zijn
aangedraaid, alvorens het gereedschap te
gebruiken.
7. In koude weersomstandigheden of wanneer het
gereedschap gedurende een lange tijd niet is
gebruikt, laat u het gereedschap eerst opwarmen
door het onbelast te laten werken. Hierdoor zal
de smering worden verbeterd. Zonder degelijk
opwarmen, zal de hamerwerking moeilijk zijn.
8. Zorg er altijd voor dat u stevig staat.
Zorg ervoor dat er niemand zich onder u bevindt
wanneer u het gereedschap op een hoge plaats
gebruikt.
9. Houd het gereedschap met beide handen stevig
vast.
10. Houd uw handen uit de buurt van bewegende
delen.
11. Laat het gereedschap niet ingeschakeld liggen.
Bedien het gereedschap alleen wanneer u het
vasthoudt.
12. Richt het gereedschap niet op iemand in de
buurt terwijl het is ingeschakeld. Het bit zou eruit
kunnen vliegen en iemand ernstig verwonden.
13. Raak het bit en onderdelen in de buurt van het
bit niet onmiddellijk na gebruik aan. Zij kunnen
bijzonder heet zijn en brandwonden op uw huid
veroorzaken.
14. Laat het gereedschap niet onnodig onbelast
draaien.
15. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem de nodige voor-
zorgsmaatregelen tegen inademing van stof en
contact met de huid. Volg de veiligheidsinstruc-
ties van de leverancier van het materiaal op.
BEWAAR DEZE VOORSCHRIFTEN.

17
WAARSCHUWING:
Laat u NIET misleiden door een vals gevoel van com-
fort en bekendheid met het gereedschap (na veelvul-
dig gebruik) en neem alle veiligheidsvoorschriften
van het betreffende gereedschap altijd strikt in acht.
VERKEERD GEBRUIK of het niet naleven van de vei-
ligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.
BESCHRIJVING VAN DE FUNCTIES
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en zijn stekker uit het stopcontact is verwijderd alvo-
rens de functies op het gereedschap te controleren of
af te stellen.
Trekschakelaar (Fig. 1)
LET OP:
• Alvorens het netsnoer op het stopcontact aan te slui-
ten, dient u altijd te controleren of de trekschakelaar
behoorlijk werkt en bij loslaten onmiddellijk naar de
“OFF” positie terugkeert.
Men drukt, voor het starten, simpelweg de trekschake-
laar in. Bij het opvoeren van de druk op de trekschake-
laar wordt de snelheid van het apparaat verhoogd. Laat
deze trekschakelaar los voor het stoppen.
Een snelheidsregel-schroef is aanwezig, waarmee de
snelheid van het apparaat veranderd kan worden bij vol-
ledig ingetrokken positie van de trekker. Draai de schroef
naar rechts (+) voor sneller, en naar links (–) voor langza-
mer draaien (RPM).
INEENZETTEN
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en zijn
stekker uit het stopcontact is verwijderd alvorens enig
werk aan het gereedschap uit te voeren.
Aanbrengen of verwijderen van de boor
Bevestig eerst het bijgeleverde stofring op de beitel,
zoals in Fig. 2 afgebeeld, alvorens deze op het gereed-
schap te installeren.
Draai vervolgens de beitelhouder in de richting van de pijl
om en steek de beitel er zover mogelijk in. Draai daarna
de beitelhouder in de tegenovergestelde richting om voor
het vastzetten van de beitel. (Fig. 3)
Om de beitel te verwijderen, voert u de bovenbeschreven
procedure uit in omgekeerde volgorde.
BEDIENING (Fig. 4)
Zet de bit op de plaats waar u wilt beginnen met bikken
en knijp de aan/uit-schakelaar in. Oefen lichte druk uit op
het gereedschap zodat dit niet ongecontroleerd in het
rond springt. Het gereedschap werkt niet efficiënter als u
grote druk op het gereedschap uitoefent.
ONDERHOUD
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en niet
op een stopcontact is aangesloten voordat u begint met
inspectie of onderhoud.
• Gebruik nooit benzine, wasbenzine, thinner, alcohol en
dergelijke. Hierdoor het verkleuring, vervormingen en
barsten worden veroorzaakt.
De koolborstels vervangen (Fig. 5, 6 en 7)
Wanneer het isolerende harsuiteinde in de koolborstels
zo ver versleten is dat het met de collector in aanraking
komt, zal de motor automatisch afslaan. In zo’n geval
moet u beide koolborstels vervangen. Houd de koolbor-
stels schoon zodat ze vlot in de houders glijden. Beide
koolborstels dienen tegelijkertijd te worden vervangen.
Gebruik uitsluitend identieke koolborstels.
Verwijder met behulp van een schroevendraaier de ach-
terkap.
Verwijder de borstelhouderdoppen met een schroeven-
draaier. Haal de versleten koolborstels eruit, schuif de
nieuwe erin, en draai de borstelhouderdoppen goed vast.
Smeren (Fig. 8 en 9)
Het is niet nodig dit gereedschap iedere uur of iedere
dag te smeren omdat het is uitgerust met een gesloten
smeersysteem. U moet het gereedschap opnieuw sme-
ren na iedere zes maanden gebruiksduur. Stuur het hele
gereedschap naar een erkend Makita-servicecentrum
om te worden gesmeerd. Indien de omstandigheden ech-
ter vereisen dat u het gereedschap zelf smeert, gaat u
als volgt te werk.
Start het gereedschap en laat het enkele minuten lang
warm lopen. Schakel het gereedschap vervolgens uit en
verbreek de aansluiting op de vermogensbron.
Verwijder met de losverkrijgbare Makita nokkensleutel 28
de dop van het carter. Plaats het gereedschap op een
tafel met het bituiteinde naar boven, zodat het oude
smeervet in het carter wordt bijeenvergaard. Verwijder
het oude smeervet en vervang het door vers smeervet
(30 g). Gebruik uitsluitend origineel Makita hamersmeer-
vet (los verkrijgbaar). Als u meer dan de voorgeschreven
hoeveelheid smeervet (ca. 30 g) bijvult, kunnen er storin-
gen optreden in het hameren of in de werking van het
gereedschap. Vul daarom niet meer smeervet bij dan de
voorgeschreven hoeveelheid. Draai daarna met de nok-
kensleutel de dop weer op het carter vast.
LET OP:
• Draai de schroeven van de krukafdekking niet te strak
vast. De krukafdekking is van kunststof gemaakt en
kan breken.
Om de VEILIGHEID en BETROUWBAARHEID van het
product te handhaven, dienen alle reparaties en alle
andere onderhoudswerkzaamheden of afstellingen te
worden uitgevoerd door een erkend Makita Servicecen-
trum, en dat uitsluitend met gebruik van Makita vervan-
gingsonderdelen.

18
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires
of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita Servicecentrum
voor verder advies of bijzonderheden omtrent deze
accessoires.
•Puntbeitel
• Bikbeitel
• Bikbeitel, compleet
•Boorvet
• Nokkensleutel 28
• Zeskantsleutel
• Stofring
• Veiligheidsbril
• Smeerolie voor hamermechanisme
• Stalen draagkoffer
Voor model HK1810
ENG102-3
Geluidsniveau
De typisch, A-gewogen geluidsniveaus vastgesteld vol-
gens EN60745:
Geluidsdrukniveau (LpA): 93 dB (A)
Geluidsenergie-niveau (LWA): 104 dB (A)
Onnauwkeurigheid (K): 3 dB (A)
Draag oorbeschermers.
ENG215-2
Trilling
De totaalwaarde van de trillingen (triaxiale vectorsom)
vastgesteld volgens EN60745:
Toepassing: beitelen
Trillingsemissie (ah,CHeq): 13,5 m/s2
Onnauwkeurigheid (K): 1,5 m/s2
ENG901-1
• De opgegeven trillingsemissiewaarde is gemeten vol-
gens de standaardtestmethode en kan worden gebruikt
om dit gereedschap te vergelijken met andere gereed-
schappen.
• De opgegeven trillingsemissiewaarde kan ook worden
gebruikt voor een beoordeling vooraf van de blootstell-
ing.
WAARSCHUWING:
• De trillingsemissie tijdens het gebruik van het elektrisch
gereedschap in de praktijk kan verschillen van de
opgegeven trillingsemissiewaarde afhankelijk van de
manier waarop het gereedschap wordt gebruikt.
• Zorg ervoor dat veiligheidsmaatregelen worden getrof-
fen ter bescherming van de operator die zijn gebaseerd
op een schatting van de blootstelling onder praktijkom-
standigheden (rekening houdend met alle fasen van de
bedrijfscyclus, zoals de tijdsduur gedurende welke het
gereedschap is uitgeschakeld en stationair draait,
naast de ingeschakelde tijdsduur).
ENH101-13
Alleen voor Europese landen
EU-Verklaring van Conformiteit
Wij, Makita Corporation, als de verantwoordelijke
fabrikant, verklaren dat de volgende Makita-
machine(s):
Aanduiding van de machine: Bikhamer
Modelnr./Type: HK1810
in serie zijn geproduceerd en
Voldoen aan de volgende Europese richtlijnen:
98/37/EC tot en met 28 december 2009 en daarna
aan 2006/42/EC vanaf 29 december 2009
En zijn gefabriceerd in overeenstemming met de vol-
gende normen of genormaliseerde documenten:
EN60745
De technische documentatie wordt bewaard door onze
erkende vertegenwoordiger in Europa, te weten:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Engeland
30 januari 2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

19
ESPAÑOL (Instrucciones originales)
Explicación de los dibujos
1 Interruptor de gatillo
2 Tornillo de control
de la velocidad
3 Tapa contra el polvo
4 Retenedor de la herramienta
5 Conmutador
6 Punta aislante
7 Escobilla de carbón
8 Cubierta trasera
9 Destornillador
10 Tapas del portaescobillas
11 Llave de tuercas de fijación
12 Tapa del cigüeñal
13 Grasa para martillos
ESPECIFICACIONES
Modelo HK1800 HK1810
Percutores por minuto ................................................................. 3.200 min–1 0 – 3.200 min–1
Longitud total ............................................................................... 315 mm 315 mm
Peso neto ..................................................................................... 3,3 kg 3,2 kg
Clase de seguridad ...................................................................... /II /II
• Debido a un programa continuo de investigación y
desarrollo, las especificaciones aquí dadas están suje-
tas a cambios sin previo aviso.
• Las especificaciones pueden ser diferentes de país a
país.
• Peso de acuerdo con el procedimiento EPTA 01/2003
Uso previsto
La herramienta ha sido prevista para trabajo de cince-
lado en cemento, ladrillo, piedra y asfalto, así como tam-
bién para perforación y compactación con los accesorios
apropiados.
Alimentación
La herramienta ha de conectarse solamente a una
fuente de alimentación de la misma tensión que la indi-
cada en la placa de características, y sólo puede funcio-
nar con corriente alterna monofásica. El sistema de
doble aislamiento de la herramienta cumple con la
norma europea y puede, por lo tanto, usarse también en
enchufes hembra sin conductor de tierra.
GEA010-1
Advertencias de seguridad generales para
herramientas eléctricas
¡ADVERTENCIA! Lea todas las advertencias de
seguridad y todas las instrucciones. Si no sigue todas
las advertencias e instrucciones podrá ocasionar una
descarga eléctrica, un incendio y/o heridas graves.
Guarde todas las advertencias e instrucciones para
futuras referencias.
ADVERTENCIAS DE SEGURIDAD
PARA MARTILLO
GEB004-6
1. Póngase protectores de oídos. La exposición al
ruido puede producir pérdida auditiva.
2. Utilice el mango(s) auxiliar, si se suministra con
la herramienta. Una pérdida del control puede oca-
sionar heridas personales.
3. Cuando realice una operación en la que el acce-
ssorio de corte pueda entrar en contacto con
cableado oculto o con su propio cable, sujete la
herramienta eléctrica por las superficies de asi-
miento aisladas. El contacto con un cable con
corriente hará que la corriente circule por las partes
metálicas expuestas de la herramienta y podrá elec-
trocutar al operario.
4. Póngase casco rígido (casco de seguridad),
gafas de seguridad y/o máscara facial. Las gafas
normales o de sol NO sirven para proteger los
ojos. También es muy recomendado que utilice
una máscara contra el polvo y guantes bien
almohadillados.
5. Asegúrese de que el implemento esté bien
sujeto antes iniciar la operación.
6. La herramienta ha sido diseñada para que pro-
duzca vibración en operación normal. Los torni-
llos pueden aflojarse fácilmente, pudiendo
ocasionar una rotura o accidente. Compruebe el
apriete de los tornillos cuidadosamente antes de
iniciar la operación.
7. En tiempo frío o cuando la herramienta no haya
sido utilizada durante largo tiempo, deje calentar
la herramienta durante un rato haciéndola fun-
cionar sin carga. Esto agilizará la lubricación.
Sin un calentamiento apropiado, la operación de
percusión resultará difícil de realizar.
8. Asegúrese siempre de que tiene suelo firme.
Asegúrese de que no haya nadie debajo cuando
utilice la herramienta en lugares altos.
9. Sujete la herramienta firmemente con ambas
manos.
10. Mantenga las manos alejadas de las partes en
movimiento.
11. No deje la herramienta en marcha. Tenga en mar-
cha la herramienta solamente cuando la tenga
en la mano.
12. No apunte la herramienta hacia nadie en el lugar
cuando la esté utilizando. El implemento podría
salir disparado y herir a alguien seriamente.
13. No toque el implemento ni partes cercanas a él
inmediatamente después de la operación;
podrán estar muy calientes y quemarle la piel.
14. No utilice la herramienta en vacío innecesaria-
mente.
15. Algunos materiales contienen sustancias quími-
cas que podrán ser tóxicas. Tenga precaución
para evitar la inhalación de polvo y el contacto
con la piel. Siga los datos de seguridad del abas-
tecedor del material.
GUARDE ESTAS INSTRUCCIONES.

20
ADVERTENCIA:
NO deje que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas
de seguridad para el producto en cuestión. El
MAL USO o el no seguir las normas de seguridad
establecidas en este manual de instrucciones
podrá ocasionar graves heridas personales.
DESCRIPCIÓN DEL FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apa-
gada y desenchufada antes de intentar realizar cual-
quier tipo de ajuste o comprobación en la ella.
Interruptor de encendido (Fig. 1)
PRECAUCIÓN:
• Antes de enchufar la herramienta, siempre chequee
para ver si el interruptor de gatillo trabaja correcta-
mente y regresa a la posición “OFF” cuando lo suelta.
Para poner en funcionamiento la herramienta, presione
simplemente el disparador. La velocidad de la herra-
mienta se aumenta incrementando la presión en el dis-
parador. Suelte el disparador para detenerla.
Hay un tornillo de control de la velocidad para poder limi-
tar la velocidad máxima de la herramienta (variable).
Gire el tornillo de control de la velocidad hacia la derecha
para aumentar la velocidad, y hacia la izquierda para
reducirla.
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apa-
gada y desenchufada antes de intentar realizar cual-
quier trabajo en ella.
Instalación o desmontaje de la broca
Para instalar la broca, ante todo coloque la tapa contra el
polvo provista en la broca, como se muestra en la Fig. 2.
Después de esto, gire el retenedor de la herramienta en
el sentido indicado por la flecha e introduzca la broca en
el tambor giratorio de la herramienta hasta que no entre
más. A continuación, gire el retenedor de la herramienta
en el sentido contrario para sujetar bien la broca. (Fig. 3)
Para sacar la broca, siga los procedimientos de instala-
ción al revés.
OPERACIÓN (Fig. 4)
Coloque la broca en el lugar que va a rascar, después
apriete el interruptor de gatillo. Ejerza una fuerza ligera
sobre la herramienta para que evitar que rebote sin con-
trol.
Presionando muy fuerte en la herramienta no aumentará
la eficacia.
MANTENIMIENTO
PRECAUCIÓN:
• Cerciórese siempre de que la herramienta está apa-
gada y desenchufada antes de emprender cualquier
tarea de inspección o mantenimiento.
• No utilice nunca gasolina, bencina, disolvente, alcohol
o similares. Podría producir descoloración, deforma-
ción o grietas.
Sustitución de escobillas de carbón (Fig. 5, 6 y 7)
Cuando la punta aislante de resina, dentro de la escobi-
lla de carbón, queda expuesta a contacto con el conmu-
tador, apagará automáticamente el motor. Cuando esto
ocurre, es preciso cambiar ambas escobillas de carbón.
Mantenga las escobillas de carbón limpias y libres para
encajarse en sus soportes. Ambas escobillas de carbón
deben cambiarse al mismo tiempo. Utilice exclusiva-
mente escobillas de carbón idénticas.
Utilice un destornillador para quitar la cubierta trasera.
Utilice un destornillador para retirar las tapas del por-
taescobillas. Saque las escobillas de carbón gastadas,
inserte las nuevas y apriete las tapas del portaescobillas.
Lubricación (Fig. 8 y 9)
Esta herramienta no necesita lubricación horaria ni diaria
porque tiene un sistema de lubricación relleno de grasa.
Deberá lubricarse otra vez después de cada 6 meses de
operación. Envíe la herramienta completa al Centro de
servicio autorizado o fábrica Makita para que le hagan
este servicio de lubricación. Sin embargo, si las circuns-
tancias requieren que sea usted mismo el que la lubri-
que, proceda de la forma siguiente.
Haga funcionar la herramienta durante varios minutos
para que se caliente. Apague la herramienta y desenchú-
fela.
Quite la tapa del cigüeñal usando una llave 28 para tuer-
cas de fijación de Makita (accesorio a opción). Apoye la
herramienta en la mesa con la punta de la broca mirando
hacia arriba. Esto hará que la grasa vieja se junte dentro
de la caja del cigüeñal.
Limpie la grasa vieja del interior y reemplace con grasa
nueva (30 g). Utilice solamente grasa para martillo
genuina de Makita (accesorio opcional). Si llena con más
grasa de la cantidad especificada (aprox. 30 g) podrá
ocasionar una acción de martilleo defectuosa o avería en
la herramienta. Llene solamente con la cantidad de
grasa especificada.
Vuelva a colocar la tapa del cigüeñal y apriete con la
llave para tuercas de fijación.
PRECAUCIÓN:
• No apriete la tapa del cigüeñal excesivamente. Está
hecha de resina y está expuesta a roturas.
Para mantener la SEGURIDAD y la FIABILIDAD del pro-
ducto, las reparaciones y cualquier otro mantenimiento o
ajuste deberán ser realizados por los centros de servicio
autorizado de Makita, siempre con piezas de repuesto
de Makita.
