Makita BO5021 User manual

1
GB Random Orbit Sander INSTRUCTION MANUAL
UA
Шліфвальна машина для довільної обробки ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Szlifierka mimośrodowa INSTRUKCJA OBSŁUGI
RO
Şlefuitor cu rotaţie excentricăaleatoare MANUAL DE INSTRUCŢIUNI
DE Regelloser Kreisschleifer BEDIENUNGSANLEITUNG
HU Véletlen körpályás csiszoló HASZNÁLATI KÉZIKÖNYV
SK Brúska s nepravidelnými otáčkami NÁVOD NA OBSLUHU
CZ Excentrická bruska NÁVOD K OBSLUZE
BO5020
BO5021

2
1
2
1 003286
1
2 003288
43
1
2
3 003296
1
4 003301
1
2
5 003322
1
2
6 003324
3
12
4
7 003325 8 003327

3
1
2
3
9 003742
1
2
10 003743
1
2
11 003744 12 003745
13 003337
1
14 003339
1
15 004516
1
16 003343

4
ENGLISH (Original instructions)
Explanation of general view
1-1. Lock button
1-2. Switch trigger
2-1. Speed adjusting dial
3-1. Notches
3-2. Front grip
3-3. Screwdriver
3-4. Hole in front grip
4-1. Abrasive disc
5-1. Push button
5-2. Dust nozzle
6-1. Dust nozzle
6-2. Push button
7-1. Hook
7-2. Dust nozzle
7-3. Push button
7-4. Dust bag
9-1. Groove
9-2. Front fixing cardboard
9-3. Front side of paper dust bag
10-1. Claws
10-2. Upper part
11-1. Notch
11-2. Guide
14-1. Sponge pad
15-1. Felt pad
16-1. Wool pad
SPECIFICATIONS
Model BO5020 BO5021
Pad diameter 123 mm
Abrasive disc diameter 125 mm
Orbits per minute (min-1) 12,000 4,000 - 12,000
Overall length 288 mm
Net weight 1.4 kg
Safety class /II
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE052-1
Intended use
The tool is intended for the sanding of large surface of
wood, plastic and metal materials as well as painted
surfaces.
ENF002-1
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated in accordance with European
Standard and can, therefore, also be used from sockets
without earth wire.
ENG104-1
For European countries only
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 76 dB(A)
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB (A).
Wear ear protection.
ENG211-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745-2-4:
Work mode : sanding metal plate
Vibration emission (ah) : 3.0 m/s2
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-12
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Random Orbit Sande
r
Model No./ Type: BO5020,BO5021
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009

5
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB021-2
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to sander safety rules. If you use this tool unsafely
or incorrectly, you can suffer serious personal
injury.
1. Always use safety glasses or goggles.
Ordinary eye or sun glasses are NOT safety
glasses.
2. Hold the tool firmly.
3. Do not leave the tool running. Operate the tool
only when hand-held.
4. This tool has not been waterproofed, so do not
use water on the workpiece surface.
5. Ventilate your work area adequately when you
perform sanding operations.
6. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
7. Use of this tool to sand some products, paints
and wood could expose user to dust
containing hazardous substances. Use
appropriate respiratory protection.
8. Be sure that there are no cracks or breakage
on the pad before use. Cracks or breakage
may cause a personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
Fig.1
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and
then push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Speed adjusting dial
For BO5021 only
Fig.2
The tool speed can be infinitely adjusted between 4,000
and 12,000 orbit per minute by turning the adjusting dial.
Higher speed is obtained when the dial is turned in the
direction of number 5; lower speed is obtained when it is
turned in the direction of number 1.

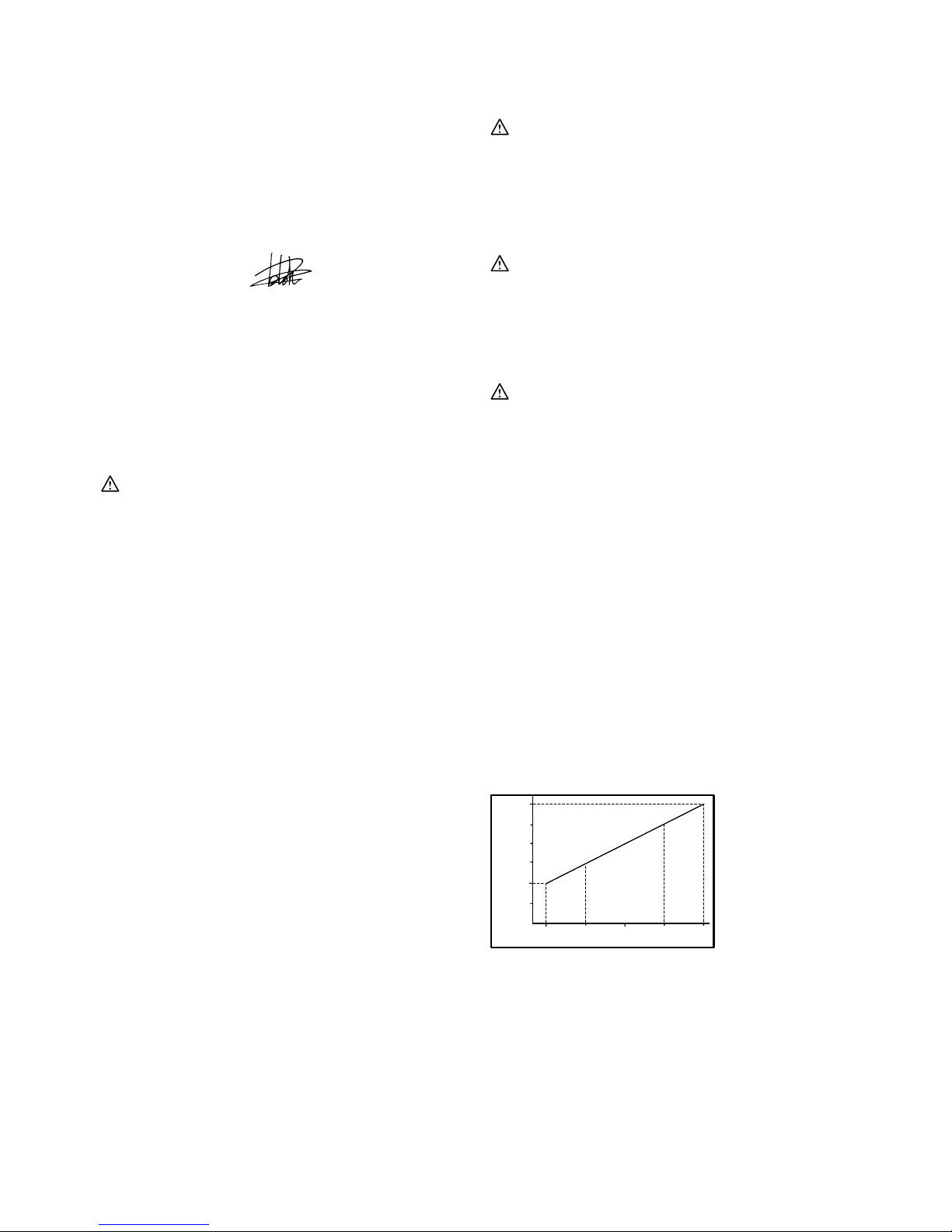

Refer to the figure for the relationship between the
number settings on the adjusting dial and the kind of
work.
123
Dial setting
Orbits per minute
4000
12000
45
A
B
C
003291
A range: For polishing
B range: For finish sanding
C range: For regular sanding
NOTE:
• The figure shows standard applications. They may
differ under certain conditions.

6
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Front grip
Fig.3
Install the front grip on the tool so that its protrusions fit
into the matching notches in the front of the tool. Secure
the front grip using a screwdriver to tighten the screw
through the hole in the front grip.
Installing or removing abrasive disc
Fig.4
CAUTION:
• Always use hook-and-loop system abrasive discs.
Never use pressure-sensitive abrasive discs.
To install the abrasive disc, first remove all dirt or foreign
matter from the pad. Then attach the abrasive disc to the
pad, using the hook-and-loop system of the abrasive
disc and the pad. Be careful to align the holes in the
abrasive disc with those in the pad.
Installing dust bag
Fig.5
Install the dust bag on the tool so that the arrow with
"UP" indicated on the dust nozzle points upward.
Emptying dust bag
Fig.6
Fig.7
When the dust bag is about half full, switch off and
unplug the tool. Hold the tool and remove the dust bag
from the dust nozzle while pressing the push button.
After emptying the dust bag, insert the hook on the dust
nozzle into the rectangular hole on one side of the dust
bag frame and push up the dust bag frame until it clicks
into place on the push button.
Fig.8
Installing paper dust bag

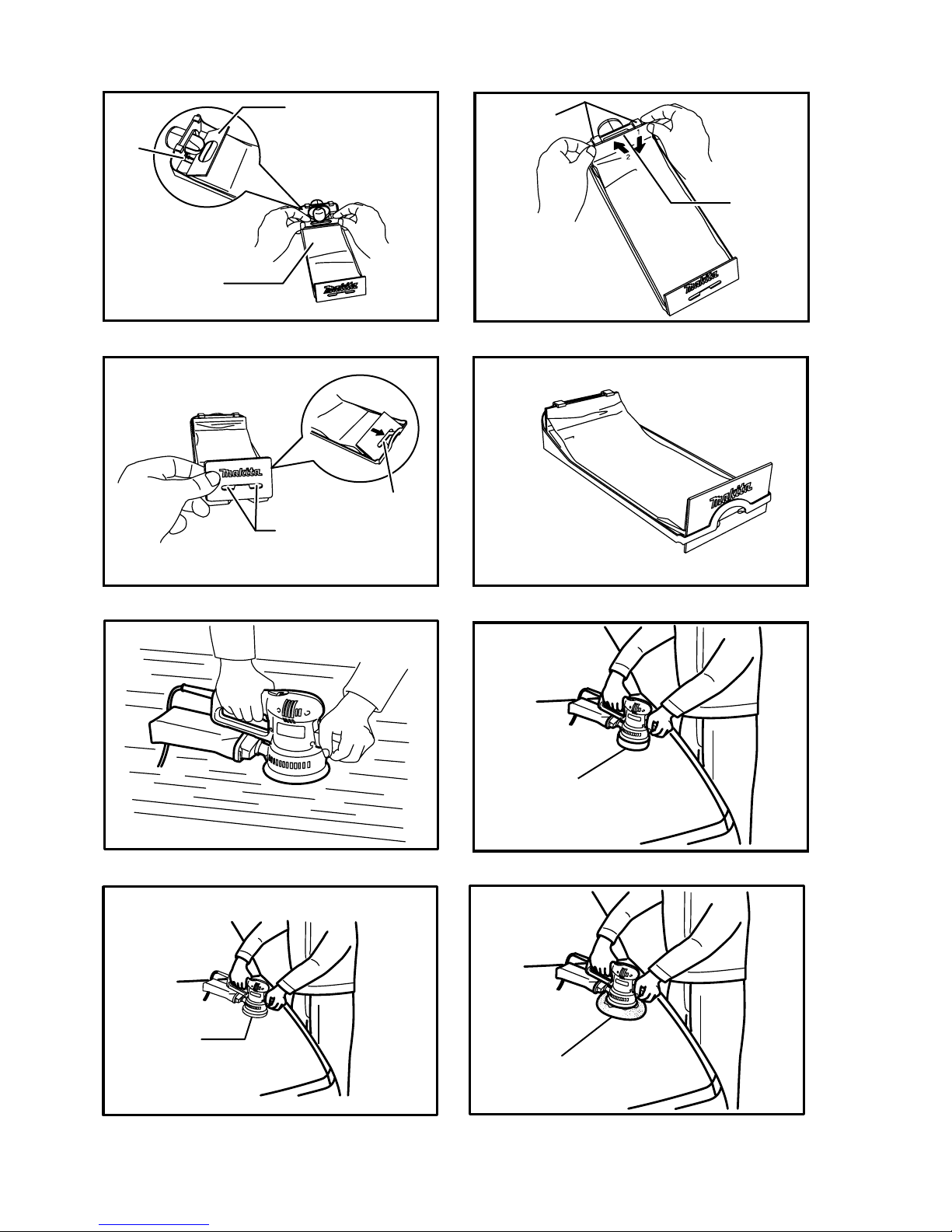

Fig.9
Place the paper dust bag on the paper dust bag holder
with its front side upward. Insert the front fixing
cardboard of the paper dust bag into the groove of the
paper dust bag holder.
Then press the upper part of the front fixing cardboard in
arrow direction to hook it onto the claws.
Fig.10
Insert the notch of the paper dust bag into the guide of
the paper dust bag holder. Then install the paper dust
bag holder set on the tool.
Fig.11
Fig.12
OPERATION
Sanding operation
Fig.13
CAUTION:
• Never run the tool without the abrasive disc. You
may seriously damage the pad.
• Never force the tool. Excessive pressure may
decrease the sanding efficiency, damage the
abrasive disc or shorten tool life.
• Using the tool with the pad edge contacting the
workpiece may damage the pad.
Hold the tool firmly. Turn the tool on and wait until it
attains full speed. Then gently place the tool on the
workpiece surface. Keep the pad flush with the
workpiece and apply slight pressure on the tool.
ON-LOAD OFF-LOAD
CAUTION:
The sanding pad rotates clockwise during the loaded
operation, but it may rotate counterclockwise during the
no-load operation.
Polishing operation
For BO5021 only
CAUTION:
• Use only a Makita genuine sponge pad, felt pad or
wool pad (optional accessories).
• Always operate the tool at low speed to prevent
work surfaces from heating abnormally.
• Never force the tool. Excessive pressure may
decrease the polishing efficiency and cause motor
overload, resulting in tool malfunction.
1. Applying wax
Fig.14
Use an optional sponge pad. Apply wax to the
sponge pad or work surface. Run the tool at low
speed to smooth out wax.
NOTE:
• First, wax a not conspicuous portion of the work
surface to make sure that the tool will not scratch
the surface or result in uneven waxing.
• Always run the tool at low speed. Running it at high
speed may cause the wax to spatter.
2. Removing wax
Fig.15
Use an optional felt pad. Run the tool at low speed
to remove wax.
3. Polishing
Fig.16
Use an optional wool pad. Run the tool at low
speed and apply the wool pad gently to the work
surface.

7
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Hook-and-loop type abrasive discs (with
pre-punched holes)
• Hook-and-loop type sponge pad
• Paper dust bag holder
(For BO5021 only)
• Hook-and-loop type felt pad
• Hook-and-loop type wool pad
• Paper dust bag

8
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Фіксатор
1-2. Кнопка вимикача
2-1. Диск регулювання швидкості
3-1. Прорізі
3-2. Передня ручка
3-3. Викрутка
3-4. Отвір впередній ручці
4-1. Абразивний диск
5-1. Натискна кнопка
5-2. Штуцер для пилу
6-1. Штуцер для пилу
6-2. Натискна кнопка
7-1. Скоба
7-2. Штуцер для пилу
7-3. Натискна кнопка
7-4. Мішок для пилу
9-1. Паз
9-2. Передня картонка кріплення
9-3. Лицьова сторона паперового
мішка для пилу
10-1. Затиск
10-2. Верхня частина
11-1. Прорізь
11-2. Напрямна
14-1. Губочна підкладка
15-1. Повстяна підкладка
16-1. Ватна підкладка
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель BO5020 BO5021
Діаметр підкладки 123 мм
Діаметр абразивного диска 125 мм
Обертів за хвилину (min.-1) 12000 4000 - 12000
Загальна довжина 288 мм
Чиста вага 1,4 кг
Клас безпеки /II
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Урізних країнах технічні характеристики можуть бути різними.
• Вага відповідно до EPTA-Procedure 01/2003
ENE052-1
Призначення
Інструмент призначено для шліфування великих
поверхонь деревини, пластмаси та металу атакож
викрашених поверхонь.
ENF002-1
Джерело живлення
Інструмент можна підключати лише до джерела
струму, що має напругу, зазначену втабличці з
заводськими характеристиками, івін може
працювати лише від однофазного джерела
перемінного струму. Інструмент має подвійну
ізоляцію згідно зєвропейським стандартом і, отже,
може підключатися до розеток без клеми
заземлення.
ENG104-1
Для Європейських країн тільки
Шум
Рівень шуму за шкалою Аутиповому виконанні
визначений відповідно до EN60745:
Рівень звукового тиску (LpA) : 76 дБ(A)
Похибка (K) : 3 дБ(A)
Рівень шуму під час роботи може перевищувати 80
дБ (A).
Користуйтеся засобами захисту слуху.
ENG211-1
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначається згідно EN60745-2-4:
Режим роботи: шліфування сталевого листа
Вібрація (aгод) : 3,0 м/с2
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-12
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Шліфвальна машина для довільної обробки
№моделі/ тип: BO5020,BO5021

9
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
98/37/EC до 28 грудня 2009 року, апотім
2006/42/EC з29 грудня 2009 року
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація знаходиться унашого
уповноваженого представника вЄвропі, асаме:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Англія
30 січня 2009
000230
Томоязу Като
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій може
призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB021-2
Особливі правила техніки
безпеки
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися при користуванні виробом (що
приходить при частому користуванні), слід
завжди строго додержуватися правил безпеки
під час користування шліфувальною машинкою.
Уразі небезпечного або неправильного
користування цим інструментом, можна здобути
серйозних поранень.
1. Слід завжди одягати захисні окуляри або
лінзи. Звичайні окуляри або темні окулярі
для захисту від сонця НЕ Єзахисними
окулярами.
2. Міцно тримайте інструмент.
3. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
4. Цей інструмент не має гідроізоляції, тому не
слід додавати води на поверхню деталі.
5. Під час шліфування обов'язково
провітрюйте приміщення.
6. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
7. Під час шліфування цим інструментом
деяких виробів, фарб та деревини можуть
утворюватися небезпечні речовини зпилом.
Слід користуватися відповідними засобами
захисту органів подиху.
8. Перед початком роботи перевірте, щоб
підкладка не була тріснутою або
пошкодженою. Тріщини або поломка
можуть призвести до поранення.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НЕДОТРИМАННЯ правил техніки безпеки,
наведених уцій інструкції зексплуатації, може
призвести до серйозного травмування.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справності
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Дія вимикача.
Fig.1
ОБЕРЕЖНО:
• Перед вмиканням інструменту умережу
обов'язково перевірте, чи кнопка вимикача
нормально спрацьовує іпісля відпускання
повертається вположення "вимкнено".
Щоб включити інструмент, просто натисніть кнопку
вимикача. Щоб зупинити - відпустіть кнопку вимикача.
Для довготривалої роботи натисніть кнопку вимикача,
після чого натисніть кнопку фіксатора.
Щоб зупинити інструмент із зафіксованим вимикачем,
натисніть кнопку вимикача до кінця івідпустіть її.
Диск регулювання швидкості
Тільки для BO5021
Fig.2
Швидкість обертання інструмента можна
налаштувати на будь-яку величину вмежах від 4000
до 12000 обертів за хвилину за допомогою диска
регулювання. Більшу швидкість можна налаштувати,
повернувши диск унапрямку цифри 5; меншу -
повернувши його до цифри 1.
Відношення між номером налаштування на диску та
типом робіт - див. на малюнку нижче.

10
123
Налаштування диска
Обертів за хвилину
4000
12000
45
A
B
C
003291
Діапазон "А": Для полірування
Діапазон "В": Для оздоблювального полірування
Діапазон "С": Для звичайного полірування
ПРИМІТКА:
• На малюнку показані стандартні області
застосування. За певних умов вони можуть
мінятись.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як зайнятись комплектуванням
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Передня ручка
Fig.3
Встановіть на інструмент передню ручку таким чином,
щоб виступи увійшли ввідповідні прорізі спереду
інструмента. Закріпіть передню ручку за допомогою
викрутки, затягнувши гвинт вотворі передньої ручки.
Встановлення або зняття абразивного
диска
Fig.4
ОБЕРЕЖНО:
• Слід завжди використовувати диски із системою
зклейкою основою та липучкою. Заборонено
використовувати абразивні диски, що
руйнуються під дією тиску.
Для встановлення абразивного диска слід спочатку
усунути бруд та сторонні матеріали зпідкладки.
Потім закріпіть абразивний диск на підкладці за
допомогою системи зклейкою основою та липучками
на диску та підкладці. Слід бути обережним та
сумістити отвори на абразивному диску зотворами
на підкладці.
Встановлення мішка для пилу
Fig.5
Встановіть мішок для пилу на інструмент таким
чином, щоб стрілка із написом "UP" на штуцері для
пилу вказувала вверх.
Спорожнення мішка для пилу
Fig.6
Fig.7
Коли мішок для пилу заповнюється приблизно на
половину, інструмент слід вимкнути та відключити від
сіті. Тримайте інструмент та зніміть мішок для пилу зі
штуцера для пилу, одночасно натискаючи на кнопку.
Після спорожнення мішка для пилу слід вставити
гачок штуцера для пилу впрямокутний отвір збоку
рами мішка для пилу та проштовхнути раму мішка
для пилу вгору, доки вона не стане на місце іне
клацне кнопка.
Fig.8
Встановлення паперового мішка для пилу
Fig.9
Розташуйте паперовий мішок для пилу на держаку
для паперового мішка передньою стороною вгору.
Вставте передню картонку кріплення паперового
мішка для пилу впаз на держаку паперового мішка.
Потім натисніть на верхню частину передньої
картонки унапрямку стрілки, щоб вона зайшла в
затиски.
Fig.10
Вставте прорізь паперового мішка для пилу в
напрямну держака паперового мішка. Потім
встановіть держак паперового мішка для пилу на
інструмент.
Fig.11
Fig.12
ЗАСТОСУВАННЯ
Операція зі шліфування
Fig.13
ОБЕРЕЖНО:
• Заборонено запускати інструмент без
абразивного диска. Це може серйозно
пошкодити підкладку.
• Не прикладайте силу до інструмента.
Надмірний тиск може знизити ефективність
полірування, пошкодити абразивний диск або
зменшити термін служби інструмента.
• Якщо під час використання інструмента край
підкладки торкається деталі, це може
пошкодити підкладку.
Інструмент слід тримати міцно. Увімкніть інструмент
та заждіть, доки він набере повної швидкості. Потім
обережно поставте інструмент на поверхню деталі.
Підкладку слід утримувати урівень здеталлю та
злегка натискати на інструмент.
ПІД НАВАНТАЖЕННЯМ БЕЗ НАВАНТАЖЕННЯ
ОБЕРЕЖНО:
Шліфувальна підкладка обертається по годинниковій
стрілці під час роботи під навантаженням, однак під
час роботи без навантаження вона може обертатись
