Makita 9741 User manual

9741
EN Wheel Sander INSTRUCTION MANUAL 3
SL Kolutni brusilnik NAVODILO ZA UPORABO 6
SQ Rektikues me rrotë MANUALI I PËRDORIMIT 9
BG Четков шлайф РЪКОВОДСТВО ЗА
ЕКСПЛОАТАЦИЯ 12
HR Brusilica s četkom PRIRUČNIK S UPUTAMA 15
МК Кружна шмиргла УПАТСТВО ЗА УПОТРЕБА 18
RO Şlefuitor cu perie MANUAL DE INSTRUCŢIUNI 21
SR Брусилица са плочом УПУТСТВО ЗА УПОТРЕБУ 24
RU Щеточная Шлифовальная
Машина
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ 27
UK Дискова шліфувальна
машина
ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ 30

1
2
D
12
12
3
4
12
3
4
1
2
3
12
1
12

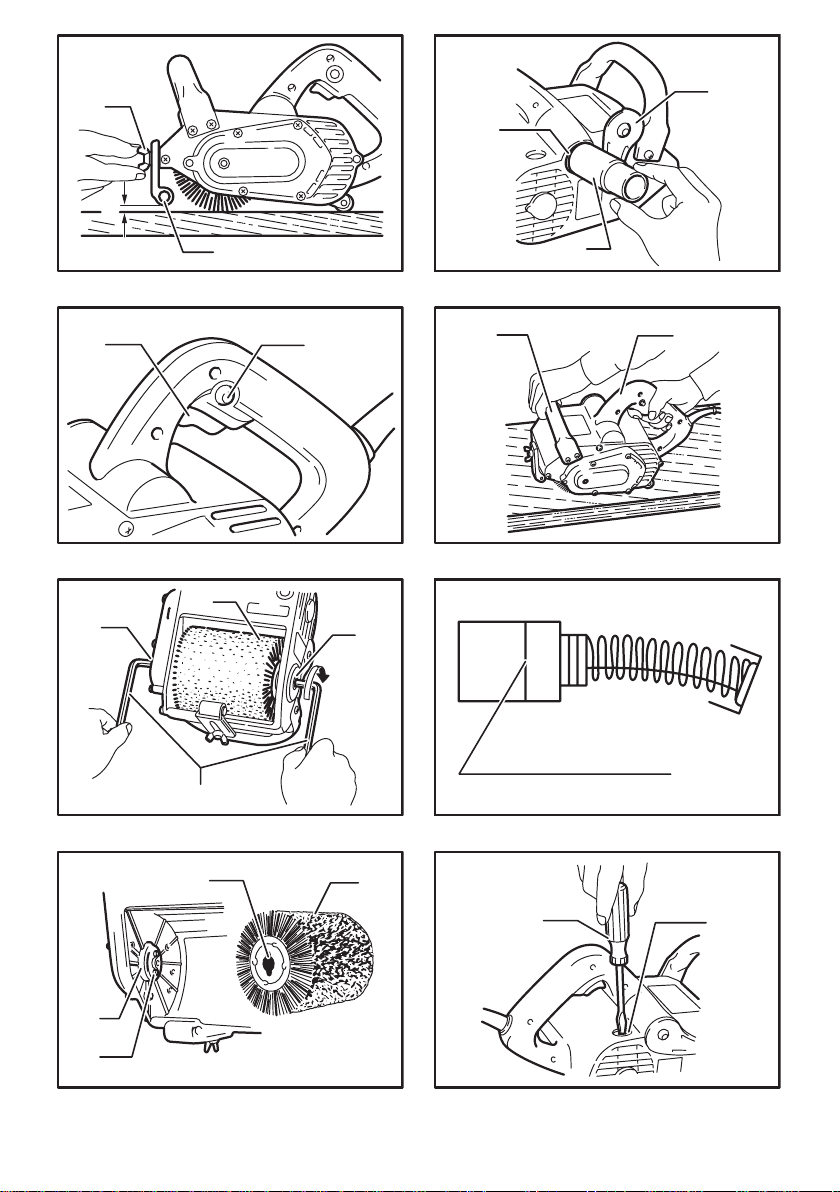

Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
2

3ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model 9741
Wheel size (Diameter x Width) 100 mm x 120 mm
No load speed (min-1)3,500
Dimensions (L x W x H) 310 mm x 185 mm x 182 mm
Net weight 4.2 kg
Safety class /II
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• Weight according to EPTA-Procedure 01/2014
Intended use
The tool is intended for removing paint with slit paper
wheelandnemetalcleaningwithwirebrushwheel.
Power supply
Thetoolshouldbeconnectedonlytoapowersupplyof
the same voltage as indicated on the nameplate, and
canonlybeoperatedonsingle-phaseACsupply.They
aredouble-insulatedandcan,therefore,alsobeused
from sockets without earth wire.
Noise
The typicalA-weighted noise level determined accord-
ing to EN62841:
Sound pressure level (LpA) : 89 dB (A)
Sound power level (LWA) : 100 dB (A)
Uncertainty (K) : 3 dB (A)
NOTE: Thedeclarednoiseemissionvalue(s)hasbeen
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE: The declared noise emission value(s) may
alsobeusedinapreliminaryassessmentofexposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
mined according to EN62841:
Work mode : sanding metal plate
Vibrationemission(ah) : 5.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : sanding wood
Vibrationemission(ah) : 3.0 m/s2
Uncertainty (K) : 1.5 m/s2
NOTE:Thedeclaredvibrationtotalvalue(s)hasbeen
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.
WARNING: The vibration emission during
actual use of the power tool can differ from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.

4ENGLISH
WHEEL SANDER SAFETY
WARNINGS
1. Hold the power tool by insulated gripping sur-
faces, because the wheel may contact its own
cord. Cuttinga"live"wiremaymakeexposed
metal parts of the power tool "live" and could give
the operator an electric shock.
2. Always use safety glasses or goggles.
Ordinary eye or sun glasses are NOT safety
glasses.
3. Inspect for and remove foreign matter such as
nails, screws, etc. from the workpiece surface
before operation.
4. Secure the workpiece rmly.
5. Do not wear gloves during operation.
6. Hold the tool rmly with both hands.
7. Keep hands away from rotating parts.
8. Do not leave the tool running. Operate the tool
only when hand-held.
9. Never attempt to use with the tool held upside
down in a vise, etc.
10. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
11. Use of this tool to sand some products, paints
and wood could expose user to dust contain-
ing hazardous substances. Use appropriate
respiratory protection.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
FUNCTIONAL
DESCRIPTION
CAUTION:
• Alwaysbesurethatthetoolisswitchedoffand
unpluggedbeforeadjustingorcheckingfunction
on the tool.
Adjusting front roller
►Fig.1: 1. Wing nut 2. Front roller
The front roller allows you to apply uniform pressure to
theworkpiece.Toadjustthefrontroller,setthetoolon
aatsurfaceandloosenthewingnut.Adjustthefront
roller up or down until the clearance distance (D) is
about2mm.Tightenthewingnutsecurely.
Switch action
►Fig.2: 1. Switch trigger 2.Lockbutton
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and
thenpushinthelockbutton.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
ASSEMBLY
CAUTION:
• Alwaysbesurethatthetoolisswitchedoffand
unpluggedbeforecarryingoutanyworkonthe
tool.
Installing or removing wheel
►Fig.3: 1. Spindle 2. Wheel 3. Output shaft 4. Hex
wrench
To remove the wheel, insert one hex wrench into the
end of the spindle and another hex wrench into the end
of the output shaft. Turn the hex wrench in the output
shaft clockwise while securely holding the hex wrench
in the spindle so that the wheel cannot revolve. Pull the
output shaft out from the wheel. Move the wheel slightly
away from the spindle and remove the wheel from the
tool.
NOTE:
• The output shaft has a left hand thread.
To install the wheel, follow the removal procedures in
reverse.Wheninstallingit,besuretoalignthenotches
in the wheel with the pins on the spindle.
►Fig.4: 1. Notch 2. Wheel 3. Spindle 4. Pin

5ENGLISH
Connecting to dust collector
►Fig.5: 1. Dust port 2.Coverplate3. Joint
The use of a dust collector makes sanding operations
clean and dust collection easy. To connect a dust collec-
tor,openthedustportbyslidingthecoverplateupand
inaclockwisedirection.Attachthejointontothedust
port.Nowadustcollectorcanbeconnectedtothistool.
CAUTION:
• When not using a dust collector, close the dust
port opening with the cover plate.
OPERATION
►Fig.6: 1. Grip 2. Handle
Holdthetoolrmlywithbothhandsonthehandleand
the grip in front. Place the tool on the workpiece surface
andmovethetoolgentlyforwardandbackwardwhile
applying slight downward pressure.
CAUTION:
• Thetoolshouldnotbeincontactwiththework-
piece surface when you turn the tool on or off.
Damage to the tool or the workpiece surface
andinjurytotheoperatormayresult.
• Apply slight downward pressure only. Excessive
pressuremaydecreasetoolefciency,shorten
wheelservicelifeandpossiblygougethework-
piece surface.
MAINTENANCE
CAUTION:
• Alwaysbesurethatthetoolisswitchedoffand
unpluggedbeforeattemptingtoperforminspec-
tion or maintenance.
• Neverusegasoline,benzine,thinner,alcohol
or the like. Discoloration, deformation or cracks
may result.
Replacing carbon brushes
►Fig.7: 1. Limit mark
Removeandcheckthecarbonbrushesregularly.
Replace when they wear down to the limit mark. Keep
thecarbonbrushescleanandfreetoslipintheholders.
Bothcarbonbrushesshouldbereplacedatthesame
time.Useonlyidenticalcarbonbrushes.
Useascrewdrivertoremovethebrushholdercaps.
Takeouttheworncarbonbrushes,insertthenewones
andsecurethebrushholdercaps.
►Fig.8: 1. Screwdriver 2. Brush holder cap
To maintain product SAFETY and RELIABILITY, repairs,
anyothermaintenanceoradjustmentshouldbeper-
formedbyMakitaAuthorizedServiceCenters,always
using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mendedforusewithyourMakitatoolspecied
in this manual. The use of any other accessories
orattachmentsmightpresentariskofinjuryto
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Nylonbrushwheel
• Slit paper wheel 120 - 40
• Wirebrushwheel120
• Cottonbuffwheel120
• Joint
• Hex wrench
NOTE:
• Someitemsinthelistmaybeincludedinthe
tool package as standard accessories. They
may differ from country to country.

6SLOVENŠČINA
SLOVENŠČINA (Originalna navodila)
TEHNIČNI PODATKI
Model 9741
Velikostplošče(premerxširina) 100 mm x 120 mm
Hitrostbrezobremenitve(min-1)3.500
Mere (D x Š x V) 310 mm x 185 mm x 182 mm
Netoteža 4,2 kg
Varnostni razred /II
• Kernenehnoopravljamoraziskaveinrazvijamosvojeizdelke,selahkotehničnipodatkivtemdokumentu
spremenijobrezobvestila.
• Tehničnipodatkiselahkorazlikujejooddržavedodržave.
• TežavskladuspostopkomEPTA01/2014
Namen uporabe
Orodjejenamenjenozaodstranjevanjebarvesploščo
zluknjastimpapirjeminčiščenjenepločevinesploščo
zžičnatoščetko.
Priključitev na električno omrežje
Napetostelektričnegaomrežjasemoraujematis
podatkinatipskiploščici.Strojdelujesamozenofazno
izmeničnonapetostjo.Strojjepoevropskihsmernicah
dvojnozaščitnoizoliran,zatosegalahkopriključitudi
navtičnicebrezozemljitvenegavoda.
Hrup
Tipični,zAocenjenivrednostihrupagledenaEN62841:
Ravenzvočnegatlaka(LpA): 89 dB (A)
Ravenzvočnemoči(LWA): 100 dB (A)
Odstopanje(K):3dB(A)
OPOMBA:Navedenevrednostioddajanjahrupaso
bileizmerjenevskladusstandardnimimetodami
testiranjainselahkouporabljajozaprimerjavoorodij.
OPOMBA:Navedenevrednostioddajanjahrupa
selahkouporabljajotudipripredhodnioceni
izpostavljenosti.
OPOZORILO: Uporabljajte zaščito za sluh.
OPOZORILO: Oddajanje hrupa med dejansko
uporabo električnega orodja se lahko razlikuje od
navedenih vrednosti, odvisno od načina uporabe
orodja in predvsem vrste obdelovanca.
OPOZORILO: Upravljavec mora za lastno
zaščito poznati varnostne ukrepe, ki temeljijo
na oceni izpostavljenosti v dejanskih pogojih
uporabe (poleg časa proženja je treba upoštevati
celoten delovni cikel, vključno s časom, ko je
orodje izklopljeno, in časom, ko deluje v prostem
teku).
Vibracije
Skupnevrednostivibracij(vektorskavsotatrehosi)po
EN62841:
Delovninačin:brušenjekovinskeplošče
Oddajanjetresljajev(ah): 5,5 m/s2
Odstopanje(K):1,5m/s2
Delovninačin:brušenjelesa
Oddajanjetresljajev(ah): 3,0 m/s2
Odstopanje(K):1,5m/s2
OPOMBA:Navedeneskupnevrednostioddajanja
vibracijsobileizmerjenevskladusstandardnimi
metodamitestiranjainselahkouporabljajozaprimer-
javoorodij.
OPOMBA:Navedeneskupnevrednostioddajanja
vibracijselahkouporabljajotudipripredhodnioceni
izpostavljenosti.
OPOZORILO: Oddajanje vibracij med
dejansko uporabo električnega orodja se lahko
razlikuje od navedenih vrednosti, odvisno
od načina uporabe orodja in predvsem vrste
obdelovanca.
OPOZORILO: Upravljavec mora za lastno
zaščito poznati varnostne ukrepe, ki temeljijo
na oceni izpostavljenosti v dejanskih pogojih
uporabe (poleg časa proženja je treba upoštevati
celoten delovni cikel, vključno s časom, ko je
orodje izklopljeno, in časom, ko deluje v prostem
teku).
Izjava o skladnosti ES
Samo za evropske države
IzjavaESoskladnostijevključenavdodatkuA,kije
priložentemnavodilomzauporabo.
Splošna varnostna opozorila za
električno orodje
OPOZORILO: Preberite vsa varnostna opo-
zorila in navodila s slikami in tehničnimi podatki,
ki so dobavljeni skupaj z električnim orodjem.
Obneupoštevanjuspodajnavedenihnavodilobstaja
nevarnostelektričnegaudara,požarain/alihudih
telesnihpoškodb.
Shranite vsa opozorila in navo-
dila za poznejšo uporabo.
Izraz„električnoorodje“vopozorilihsenanašanavaše
električnoorodje(skablom)alibaterijskoelektrično
orodje(brezkabla).

7SLOVENŠČINA
VARNOSTNA OPOZORILA ZA
KOLUTNI BRUSILNIK
1. Držite električno orodje na izoliranih držalnih
površinah, saj lahko pride kolut v stik z lastnim
kablom. Obstikuzvodnikipodnapetostjodobijo
napetostvsineizoliranikovinskidelielektričnega
orodja,zaradičesarlahkouporabnikutrpielek-
tričniudar.
2. Vedno uporabljajte zaščitna očala. Navadna ali
sončna očala NISO zaščitna očala.
3. Pred delom preglejte površino obdelovanca in
odstranite tujke, kot so žeblji, vijaki itn.
4. Trdno pritrdite obdelovanec.
5. Med uporabo ne nosite rokavic.
6. Orodje trdno držite z obema rokama.
7. Ne približujte rok vrtečim se delom.
8. Orodja ne pustite delovati brez nadzora.
Dovoljeno ga je uporabljati samo ročno.
9. Nikoli ne poskušajte uporabljati orodja, tako
da ga vpnete v primež, obrnjenega na glavo
itn.
10. Nekateri materiali vsebujejo kemikalije, ki so
lahko strupene. Bodite previdni in preprečite
vdihavanje prahu in stik s kožo. Upoštevajte
varnostne podatke dobavitelja materiala.
11. Pri uporabi tega orodja za brušenje nekate-
rih izdelkov, barv in lesa je lahko uporabnik
izpostavljen prahu, ki vsebuje nevarne snovi.
Uporabljajte ustrezno zaščito dihal.
SHRANITE TA NAVODILA.
OPOZORILO: NE dovolite, da bi zaradi udob-
nejšega dela ali znanja o uporabi izdelka (prido-
bljenega z večkratno uporabo) opustili strogo
upoštevanje varnostnih zahtev v okviru pravilne
uporabe orodja. ZLORABA ali neupoštevanje var-
nostnih zahtev v teh navodilih za uporabo lahko
povzroči resne telesne poškodbe.
OPIS DELOVANJA
POZOR:
• Predvsakonastavitvijoalipregledomnastavitev
strojaseprepričajte,dajeletoizključenoin
ločenoodelektričnegaomrežja.
Prilagoditev sprednjega kolesca
►Sl.1: 1. Krilna matica 2.Sprednjekolesce
Sprednjikoleščekomogočauporaboenakomernega
pritiskanaobdelovanca.Zaprilagoditevsprednjega
kolescanastaviteorodjenaravnopovršinoinodvijte
krilnomatico.Prilagoditesprednjikoleščekgoralidol,
daborazdalja(D)približno2mm.Trdnoprivijtekrilno
matico.
Delovanje stikala
►Sl.2: 1.Sprožilnostikalo2.Gumbzazaklep
POZOR:
• Predpriključitvijoorodjanaelektričnoomrežje
sevednoprepričajte,dajestikalobrezhibno
indasevračavpoložajzaizklop(OFF),koga
spustite.
Zazagonstrojapreprostopritisnitestikalozavklop.Za
izklopstrojaspustitestikalozavklop.
Zaneprekinjenodelovanjepritisnitestikalozavklopin
natozapornigumb.
Zaizklopneprekinjenegadelovanjastikalozavklop
pritisnite do konca in ga spet spustite.
MONTAŽA
POZOR:
• Predvsakimposegomvorodjeseprepričajte,
dajeletoizključenoinločenoodelektričnega
omrežja.
Namestitev ali odstranitev plošče
►Sl.3: 1. Vreteno 2.Napenjalnaplošča3. Izhodna os
4.Inbusključ
Zaodstranjevanjeploščevstaviteeninbusključvkonec
vretenaindrugegavkonecizhodneosi.Obrniteinbus
ključvizhodniosivsmeriurinegakazalca,medtempa
trdnodržiteinbusključvvretenu,takodaseploščane
morevrteti.Izvleciteizhodnoosizplošče.Ploščorahlo
odmakniteodvretenainsnemiteploščozorodja.
OPOMBA:
• Izhodnaosimalevinavoj.
Novoploščonamestitevobratnemvrstnemredu.Med
nameščanjemzagotovite,dasozarezevploščiporav-
nanezzatičinavretenu.
►Sl.4: 1.Zareza2.Napenjalnaplošča3. Vreteno
4.Zatič

8SLOVENŠČINA
Priključitev na zbiralnik prahu
►Sl.5: 1. Odvod prahu 2.Pokrivnaplošča3.Spoj
Zaradiuporabezbiralnikaprahujebrušenječisto,zbira-
njeprahupaenostavno.Zapriključitevzbiralnikaprahu
odpriteodvodprahu,takodadvignetepokrivnoploščo
injozavrtitevsmeriurinegakazalca.Pritrditespojna
odvodprahu.Zdajlahkozbiralnikprahupriključitena
orodje.
POZOR:
• Kadarneuporabljatezbiralnikaprahu,zaprite
odprtinozaodvodprahuspokrivnoploščo.
DELOVANJE
►Sl.6: 1.Ročaj2.Ročica
Orodjetrdnodržitezobemarokamazazadnjiin
sprednjiročaj.Orodjepostavitenapovršinoobdelo-
vancainnežnopremikajteorodjenaprejinnazaj,pri
tempanarahlopritiskajtenavzdol.
POZOR:
• Kovklopitealiizklopiteorodje,sele-tonesme
dotikatipovršineobdelovanca.Posledicaje
lahkopoškodbaorodjaalipovršineobdelovanca
intelesnapoškodbaupravljavca.
• Rahlopritisnitenavzdol.Čezmernipritisklahko
zmanjšaučinkovitostorodja,skrajšaživljenjsko
doboploščeinmordapovzročizarezenapovr-
šiniobdelovanca.
VZDRŽEVANJE
POZOR:
• Predenselotitepregledovanjaalivzdrževanja
orodja,sevednoprepričajte,dajeorodjeizklo-
pljenoinvtičizvlečenizvtičnice.
• Nikolineuporabljajtebencina,razredčila,alko-
holaalipodobnega.Vtemprimeruseorodje
lahkorazbarva,deformira,lahkopatudinasta-
nejorazpoke.
Menjava oglenih krtačk
►Sl.7: 1.Mejaobrabljenosti
Oglenikrtačkiodstranjujteinpreverjajteredno.Kosta
obrabljenidomejeobrabljenosti,juzamenjajte.Ogleni
krtačkimoratabitičisti,dabostalahkoneovirano
zdrsnilivdržali.Zamenjajteobeoglenikrtačkinaenkrat.
Uporabljajteleenakioglenikrtački.
Zizvijačemodstranitepokrovakrtačk.Izvleciteizra-
bljenioglenikrtački,namestitenoviinprivijteoba
pokrovakrtačk.
►Sl.8: 1.Izvijač2.Pokrovkrtačke
VARNOinZANESLJIVOdelovanjetegaizdelkabo
zagotovljenole,čebostepopravila,vzdrževanjein
nastavitveprepustilipooblaščenemuservisuzaorodja
Makita,kivgrajujeizključnooriginalnenadomestne
dele.
DODATNI PRIBOR
POZOR:
• Tadodatnipriboralipripomočkisopredvideni
zauporabozorodjemMakita,kijeopisanov
tehnavodilihzauporabo.Priuporabidrugega
priboraalipripomočkovobstajanevarnosttele-
snihpoškodb.Dodatnipriboralipripomočke
uporabljajtesamozanavedeninamen.
Zavečinformacijododatnempriboruinopremise
obrnitenanajbližjipooblaščeniMakitaservis.
• Najlonskaokroglaščetka
• Ploščazluknjastimpapirjem120-40
• Ploščazžičnatoščetko120
• Bombažnagladilnaplošča120
• Spoj
• Imbusključ
OPOMBA:
• Nekateri predmeti na seznamu so lahko pri-
loženiorodjukotstandardnipribor.Lahkose
razlikujeoddržavedodržave.

9ALBANIAN
ALBANIAN (Udhëzimet origjinale)
SPECIFIKIMET
Modeli 9741
Përmasaterrotës(Diametërxgjerësi) 100 mm x 120 mm
Shpejtësiapangarkesë(min-1)3500
Përmasat(GjatxGjerxLart) 310 mm x 185 mm x 182 mm
Pesha neto 4,2 kg
Kategoria e sigurisë /II
• Përshkaktëprogramittonëtëvazhdueshëmtëkërkim-zhvillimit,specikimetqëjepenkëtumundtë
ndryshojnëpadhënënjoftim.
• Specikimetmundtëndryshojnënganjërishtetnëtjetrin.
• Pesha sipas Procedurës EPTA 01/2014
Përdorimi i synuar
Veglasynohetpërheqjenebojësmeanëtërrotësme
letër të çarë dhe pastrimin e metalit të lëmuar me rrotë
me furçë teli.
Furnizimi me energji
Vegladuhettëlidhetvetëmmenjëburimenergjie
metënjëjtintensiontëtreguarnëpllakëzënmetalike
udhëzuesedhemundtëfunksionojëvetëmmerrymë
alternativenjëfazore.Atakanëizolimtëdyshtëdhe
mund të përdorin priza pa tokëzim.
Zhurma
Niveli tipik i zhurmësA, i matur sipas EN62841:
Niveli i presionit të zërit (LpA): 89 dB (A)
Niveliifuqisësëzërit(LWA): 100 dB (A)
Pasiguria (K): 3 dB (A)
SHËNIM: Vlerat e deklaruar totale të emetimeve të
zhurmësjanëmatursipasnjëmetodestandardetestimidhe
mundtëpërdorenpërtëkrahasuarnjëvegëlmenjëtjetër.
SHËNIM: Vlerat e deklaruara të emetimeve të zhurmës
mundtëpërdorenpërnjëvlerësimparapraktëekspozimit.
PARALAJMËRIM: Mbani mbrojtëse për veshët.
PARALAJMËRIM: Emetimet e zhurmës gjatë
përdorimit aktual të veglës elektrike mund të
ndryshojnë nga vlerat e deklaruara në varësi të
mënyrave sesi përdoret vegla, veçanërisht nga
lloji i materialit të punës që përdoret.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët
e ciklit të funksionimit si ato kur pajisja është
e kur dhe punon pa prerë ashtu edhe kohën e
përdorimit).
Dridhjet
Vleratotaleedridhjeve(shumaevektoritmetreakse)
përcaktohet sipas EN62841:
Regjimiipunës:pllakasmerilueseprejmetali
Emetimiidridhjeve(ah): 5,5 m/s2
Pasiguria (K): 1,5 m/s2
Regjimiipunës:smerilimdruri
Emetimiidridhjeve(ah): 3,0 m/s2
Pasiguria (K): 1,5 m/s2
SHËNIM:Vleratedeklaruaratotaletëdridhjevejanë
matursipasnjëmetodestandardetestimidhemund
tëpërdorenpërtëkrahasuarnjëvegëlmenjëtjetër.
SHËNIM:Vleratedeklaruaratotaletëdridhjevemund
tëpërdorenpërnjëvlerësimparapraktëekspozimit.
PARALAJMËRIM: Emetimet e dridhjeve
gjatë përdorimit aktual të veglës elektrike mund
të ndryshojnë nga vlerat e deklaruara në varësi
të mënyrave sesi përdoret vegla, veçanërisht nga
lloji i materialit të punës që përdoret.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët
e ciklit të funksionimit si ato kur pajisja është
e kur dhe punon pa prerë ashtu edhe kohën e
përdorimit).
Deklarata e konformitetit me KE-në
Vetëm për shtetet evropiane
Deklarata e konformitetit me KE-në përfshihet si
ShtojcaAnëkëtëmanualpërdorimi.
Paralajmërimet e përgjithshme për
sigurinë e veglës
PARALAJMËRIM: Lexoni të gjitha
paralajmërimet për sigurinë, udhëzimet, ilustrimet
dhe specikimet e dhëna me këtë vegël elektrike.
Mosndjekjaetëgjithaudhëzimevetërendituramë
poshtëmundtëshkaktojëgoditjeelektrike,zjarrdhe/
ose lëndim të rëndë.
Ruajini të gjitha paralajmërimet
dhe udhëzimet për të ardhmen.
Termi“vegëlelektrike”nëparalajmërimeireferohet
veglëselektrikeqëpërdoretelidhurnëprizë(me
kordon)oseveglëssëpërdorurmebateri(pakordon).

10 ALBANIAN
PARALAJMËRIME PËR SIGURINË E
RROTËS SË SMERILUESIT
1. Mbajeni veglën elektrike te sipërfaqet kapëse
të izoluara të kapjes sepse rrota mund të prekë
kordonin e vet. Prerjaenjëtelimerrymëmund
tëelektrizojëpjesëtmetaliketëekspozuaratë
veglëselektrikedhemundt’ijapëpunëtoritgoditje
elektrike.
2. Përdorni gjithmonë syze sigurie të mëdha ose
të vogla. Syzet e zakonshme ose syzet e diellit
NUK janë syze sigurie.
3. Inspektoni për dhe hiqni materialet e huaja si
gozhdët, vidat, etj., nga sipërfaqja e materialit
të punës përpara përdorimit.
4. Siguroni mirë materialin e punës.
5. Mos mbani doreza gjatë punës.
6. Mbajeni veglën fort me të dyja duart.
7. Mbajini duart larg pjesëve rrotulluese.
8. Mos e lini veglën të ndezur. Përdoreni veglën
vetëm duke e mbajtur në dorë.
9. Mos u përpiqni kurrë të përdorni veglën të
mbajtur kokëposhtë në morsetë etj.
10. Disa materiale përmbajnë kimikate që mund
të jenë toksike. Kini kujdes që të parandaloni
thithjen e pluhurave dhe kontaktin me lëkurën.
Ndiqni të dhënat e sigurisë nga furnizuesi i
materialit.
11. Përdorimi i kësaj vegle për të smeriluar disa
produkte, bojëra dhe drurë mund ta ekspozojë
përdoruesin ndaj substancave të rrezikshme
që përmbajnë pluhur. Përdorni mbrojtëse të
përshtatshme për frymëmarrjen.
RUAJINI KËTO UDHËZIME.
PARALAJMËRIM: MOS lejoni që njohja
ose familjarizimi me produktin (të tuara
nga përdorimi i shpeshtë) të zëvendësojnë
zbatimin me përpikëri të rregullave të sigurisë
për produktin në fjalë. KEQPËRDORIMI ose
mosndjekja e rregullave të sigurisë të dhëna
në këtë manual përdorimi mund të shkaktojnë
dëmtime të rënda personale.
PËRSHKRIMI I PUNËS
KUJDES:
• Jinigjithnjëtësigurtqëveglaështëkurdhe
hequrngakorrentipërparasetarregulloniapo
t'i kontrolloni funksionet.
Rregullimi i cilindrit të përparmë
►Fig.1: 1.Dadojautur2.Cilindriipërparmë
Cilindriipërparmëjulejontëushtronipresiontë
njëtrajtshëmmbimaterialinepunës.Përtërregulluar
cilindrinepërparmë,vendoseniveglënnënjësipërfaqe
tësheshtëdhelironidadonutur.Rregullojenicilindrine
përparmë duke e ngritur ose duke e ulur derisa distanca
bosh(D)tëjetërreth2mm.Shtrëngonifortdadonutur.
Veprimi i ndërrimit
►Fig.2: 1.Këmbëzaeçelësit2.Butonibllokues
KUJDES:
• Përpara se ta vendosni veglën në korrent,
kontrollonigjithmonënësekëmbëzaçelësi
është në pozicionin e duhur dhe nëse kthehet
në pozicionin "FIKUR" kur lëshohet.
Përtandezurveglën,thjeshttërhiqniçelësin.Lëshoni
çelësin për ta ndaluar.
Përpërdorimtëvazhdueshëm,tërhiqniçelësindhemë
passhtypnibutoninebllokimit.
Përtandaluarveglënngapozicioniibllokimit,tërhiqni
plotësishtçelësindhemëpaslëshojeni.
MONTIMI
KUJDES:
• Jinigjithnjëtësigurtqëveglaështëkurdhe
hequrngakorrentipërparasetëbënindonjë
punëmbitë.
Instalimi ose heqja e rrotës
►Fig.3: 1. Boshti 2. Disku 3.Boshtinëdalje4. Çelësi
heksagonal
Përtëhequrrrotën,futninjëçelëshekzagonalnë
fundtëaksitdhenjëtjetërçelëshekzagonalnëfund
tëboshtitnëdalje.Rrotulloniçelësinhekzagonalnë
boshtinnëdaljenëdrejtimorarndërkohëqëmbanifort
çelësinhekzagonalnëaksnëmënyrëqërrotatëmos
rrotullohet.Nxirreningarrotaboshtinnëdalje.Largojeni
pakrrotënngaaksidhehiqnirrotënngavegla.
SHËNIM:
• Boshtinëdaljekanjëllnëtëmajtë.
Përtëinstaluarrrotën,ndiqniprocedurëneanasjellëtë
heqjes.Kurtainstalonisigurohuniqëtërreshtoninënjë
vijëdhëmbëzatnërrotëmekunjatnëaks.
►Fig.4: 1.Dhëmbëza2. Disku 3. Boshti 4.Kunji
