1.概要
MG41-NE は、イーサネットを使用してコンピュータや PLC と接続をすることにより、高速で
多軸の当社測長ユニットの計測データを取得できる計測システムです。
1-1. 製品構成
計測システムメインユニット MG41
測長ユニットを 1 〜 4 本接続できるメインユニットです。
計測システムハブユニット MG42 をリンク接続(1 〜 24 台 )すると、最大 100 軸の測長ユニッ
トの計測データを演算し、出力することができます。
イーサネットを標準装備しています。
注意
MG41 メインユニットが演算処理できる測長ユニットの最大軸数は、100 軸までに制限されま
す。101 軸以降の演算処理は無効となります。
計測システムハブユニット MG42
測長ユニットのデータを、MG41 メインユニットに中継するためのハブユニットです。
測長ユニットを 1 〜 4 本接続可能です。
MG41 メインユニットにリンク接続して使用します。システムに 1 〜 24 台接続することが可能
です。
リンクケーブル MZ41
MG41 メインユニットと MG42 ハブユニット、MG42 ハブユニットと MG42 ハブユニットのリ
ンク接続をするケーブルです。
MZ41-R5 0.5m
MZ41-01 1m
MZ41-02 2m
MZ41-05 5m
MZ41-10 10m

1-2 (J)
MG41-NE / MG42
1.概要
1-2. システム構成
MG42
測長ユニット
0〜4本
ID番号
0(固定)
DK８００A
DK８００B
ＤＫ１０
ＤＫ２５
ＤＫ５０
ＤＫ１００
DK110
DK155
DK205
ID番号=
(1〜31選択)
測長ユニット
0〜4本
専用高速データ
通信
最大測長ユニット軸数100軸
= ID番号 MG41:0(固定)
  MG42:1〜31(重複番号設定不可)
 同システム内に同じID番号を2つ以上設定すると、システムは動 作しません。
 MG42ハブユニットのID番号は、MG41メインユニットに近いユニットから小さい番号順に設定してください 。
MG42
(最大24台)
イーサネット コンピュータへ
MG42
ID番号=
(1〜31選択)
測長ユニット
0〜4本
MG42
ID番号=
(1〜31選択)
測長ユニット
0〜4本
MG41-NE
MG42
測長ユニット
0〜4本
ID番号
0(固定)
DK８００A
DK８００B
ＤＫ１０
ＤＫ２５
ＤＫ５０
ＤＫ１００
DK110
DK155
DK205
ID番号=
(1〜31選択)
測長ユニット
0〜4本
専用高速データ
通信
最大測長ユニット軸数100軸
= ID番号 MG41:0(固定)
  MG42:1〜31(重複番号設定不可)
 同システム内に同じID番号を2つ以上設定すると、システムは動 作しません。
 MG42ハブユニットのID番号は、MG41メインユニットに近いユニットから小さい番号順に設定してください 。
MG42
(最大24台)
イーサネット コンピュータへ
MG42
ID番号=
(1〜31選択)
測長ユニット
0〜4本
MG42
ID番号=
(1〜31選択)
測長ユニット
0〜4本
MG41-NE

(J) 2-1
MG41-NE / MG42
2.特長
100 軸の高速計測が可能
・最大 100 軸の測長ユニットを接続できます。
・当社専用通信方式により、100 軸分のデータを 1 回あたり 10ms 以内に取得して演算を行な
います。
・各軸の現在値、最大値、最小値、P-P 値、コンパレータ判定結果が取得可能です。( 当社専
用の IC による高速演算処理による。)
・当社測長ユニット DK800A/DK800B/DK10/DK25/DK50/DK100/DK110/DK155/
DK205に接続可能です。
制御機器/FA システムに対応
・DIN レールに取付けることができます。
・電装盤内に組込み可能な小型サイズです。
・外部電源は DC+12V 〜 +24V です。
コンパレータ設定の組合せが可能
・100 軸それぞれにコンパレータ設定値を設定することができます。
・軸ごとに 32 個のコンパレータ設定値を、組合わせて使用することができます。
 2 個 1 組 →16 とおり
 4 個 1 組 →8 とおり
 8 個 1 組 →4 とおり
 16個1組→2とおり
ポーズ機能の使用が可能
ホールド機能として、ラッチ機能またはポーズ機能を使用することができます。
ポーズ機能を使用すると、不連続の計測や複数部品の計測の際、ピーク値の更新を一時的に停
止することができるため、値を保持した状態で計測を継続することができます。
 ラッチ機能: 値を一時的に保持します。
 ポーズ機能: ピーク値の更新を一時的に停止します。

2-2 (J)
MG41-NE / MG42

(J) 3-1
MG41-NE / MG42
3.各部の名称と働き

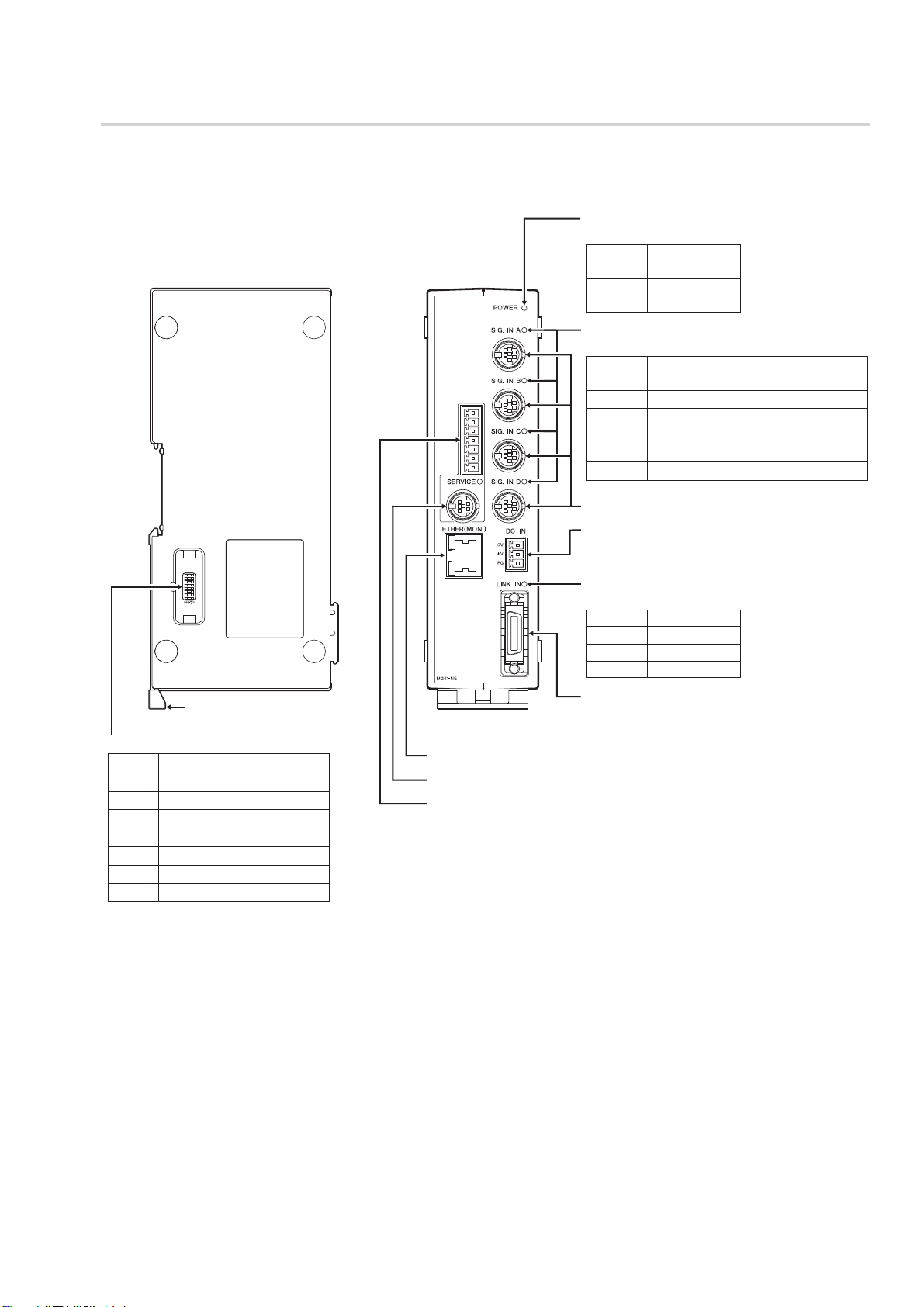

3-1. MG41-NE メインユニット
8
7
6
5
4
3
2
1
●DINレール固定レバー
OFF=0ON=1
●測長ユニット接続コネクタ
●電源コネクタ
外部電源(DC+12V〜+24V)を
接続します。
●リンクコネクタ
MG42ハブユニットと接続する場合に、
リンクケーブル(別売)を接続します。
使用しません。(メンテナンス用)
使用しません。(メンテナンス用)
●イーサネットコネクタ
●電源ランプ
電源状態を示します。
 橙点灯 起動時
 緑点灯 電源正常
 赤点灯 電圧低下
 消灯 電圧不足
●測長ユニットステータスランプ
測長ユニットの状態を示します。
 橙点灯 初期化中/測長ユニット初期化中/
   原点通過待ち
 緑点灯 正常動作
 赤点滅 測長ユニット初期化終了
 赤点灯 測長ユニット未接続/通信エラー/
   応答速度エラー
 消灯 電源OFF
●通信設定スイッチ
 SW8 通常OFF(IPアドレス用)
 SW7 bit2(イーサネット局番用)
 SW6 bit1(イーサネット局番用)
 SW5 bit0(イーサネット局番用)
 SW4 未使用
 SW3 未使用
 SW2 未使用(OFFに固定)
 SW1 未使用(OFFに固定)
●リンクランプ
リンク通信状態を示します。
 橙点灯 起動時
 緑点灯 通信正常
 赤点灯 通信エラー
 消灯 初期化中
8
7
6
5
4
3
2
1
●DINレール固定レバー
OFF=0ON=1
●測長ユニット接続コネクタ
●電源コネクタ
外部電源(DC+12V〜+24V)を
接続します。
●リンクコネクタ
MG42ハブユニットと接続する場合に、
リンクケーブル(別売)を接続します。
使用しません。(メンテナンス用)
使用しません。(メンテナンス用)
●イーサネットコネクタ
●電源ランプ
電源状態を示します。
 橙点灯 起動時
 緑点灯 電源正常
 赤点灯 電圧低下
 消灯 電圧不足
●測長ユニットステータスランプ
測長ユニットの状態を示します。
 橙点灯 初期化中/測長ユニット初期化中/
   原点通過待ち
 緑点灯 正常動作
 赤点滅 測長ユニット初期化終了
 赤点灯 測長ユニット未接続/通信エラー/
   応答速度エラー
 消灯 電源OFF
●通信設定スイッチ
 SW8 通常OFF(IPアドレス用)
 SW7 bit2(イーサネット局番用)
 SW6 bit1(イーサネット局番用)
 SW5 bit0(イーサネット局番用)
 SW4 未使用
 SW3 未使用
 SW2 未使用(OFFに固定)
 SW1 未使用(OFFに固定)
●リンクランプ
リンク通信状態を示します。
 橙点灯 起動時
 緑点灯 通信正常
 赤点灯 通信エラー
 消灯 初期化中

3-2 (J)
MG41-NE / MG42
3.各部の名称と働き

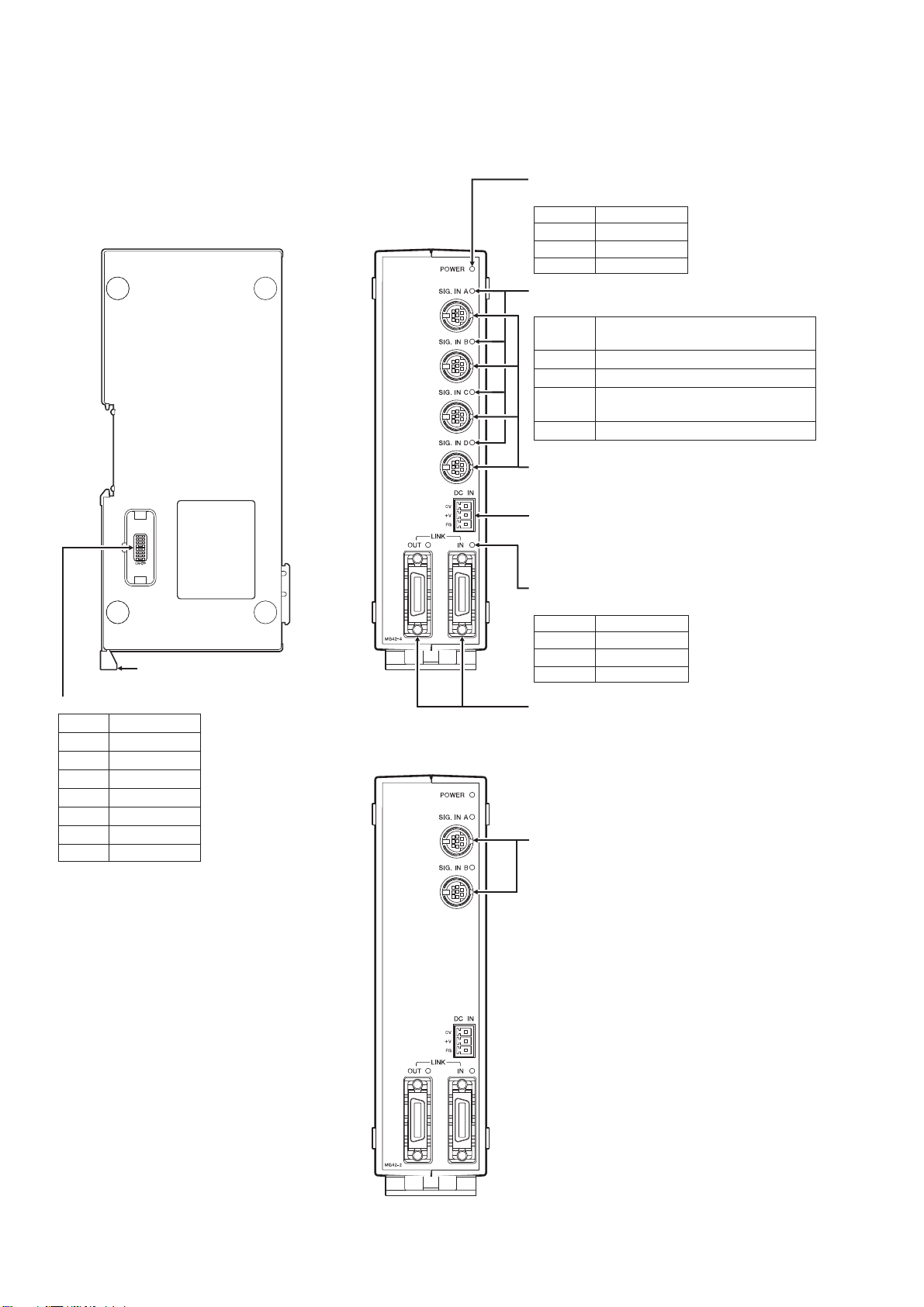

3-2. MG42 ハブユニット
8
7
6
5
4
3
2
1
●DINレール固定レバー
●測長ユニット接続コネクタ
 (SIG.INA〜SIG.IND)
●電源コネクタ
外部電源(DC+12V〜+24V)を
接続します。(電流1.5A-4Aの電源を使用
してください。)

●リンクコネクタ(IN/OUT)
リンクケーブル(別売)を接続します。
OFF=0ON=1
●ID番号設定DIPスイッチ
 SW8 未使用
 SW7 未使用
 SW6 bit5
 SW5 bit4
 SW4 bit3
 SW3 bit2
 SW2 bit1
 SW1 bit0
●電源ランプ
電源状態を示します。
 橙点灯 起動時
 緑点灯 電源正常
 赤点灯 電圧低下
 消灯 電圧不足
●リンクランプ
リンク通信状態を示します。
 橙点灯 起動時
 緑点灯 通信正常
 赤点灯 通信エラー
 消灯 初期化中
●測長ユニットステータスランプ
測長ユニットの状態を示します。
 橙点灯 初期化中/測長ユニット初期化中/
   原点通過待ち
 緑点灯 正常動作
 赤点滅 測長ユニット初期化終了
 赤点灯 測長ユニット未接続/通信エラー/
   応答速度エラー
 消灯 電源OFF
MG42-4
MG42-2
●測長ユニット接続コネクタ
 (SIG.INA、SIG.INB)
8
7
6
5
4
3
2
1
●DINレール固定レバー
●測長ユニット接続コネクタ
 (SIG.INA〜SIG.IND)
●電源コネクタ
外部電源(DC+12V〜+24V)を
接続します。(電流1.5A-4Aの電源を使用
してください。)

●リンクコネクタ(IN/OUT)
リンクケーブル(別売)を接続します。
OFF=0ON=1
●ID番号設定DIPスイッチ
 SW8 未使用
 SW7 未使用
 SW6 bit5
 SW5 bit4
 SW4 bit3
 SW3 bit2
 SW2 bit1
 SW1 bit0
●電源ランプ
電源状態を示します。
 橙点灯 起動時
 緑点灯 電源正常
 赤点灯 電圧低下
 消灯 電圧不足
●リンクランプ
リンク通信状態を示します。
 橙点灯 起動時
 緑点灯 通信正常
 赤点灯 通信エラー
 消灯 初期化中
●測長ユニットステータスランプ
測長ユニットの状態を示します。
 橙点灯 初期化中/測長ユニット初期化中/
   原点通過待ち
 緑点灯 正常動作
 赤点滅 測長ユニット初期化終了
 赤点灯 測長ユニット未接続/通信エラー/
   応答速度エラー
 消灯 電源OFF
MG42-4
MG42-2
●測長ユニット接続コネクタ
 (SIG.INA、SIG.INB)

(J) 4-1
MG41-NE / MG42
4.設置と接続
4-1. イーサネット局番号の設定
イーサネット局番号は出荷時に 0 に設定されています。通常は変更する必要はありません。
ご使用になるソフトウェアの取扱説明書等で指定がある場合に変更してください。

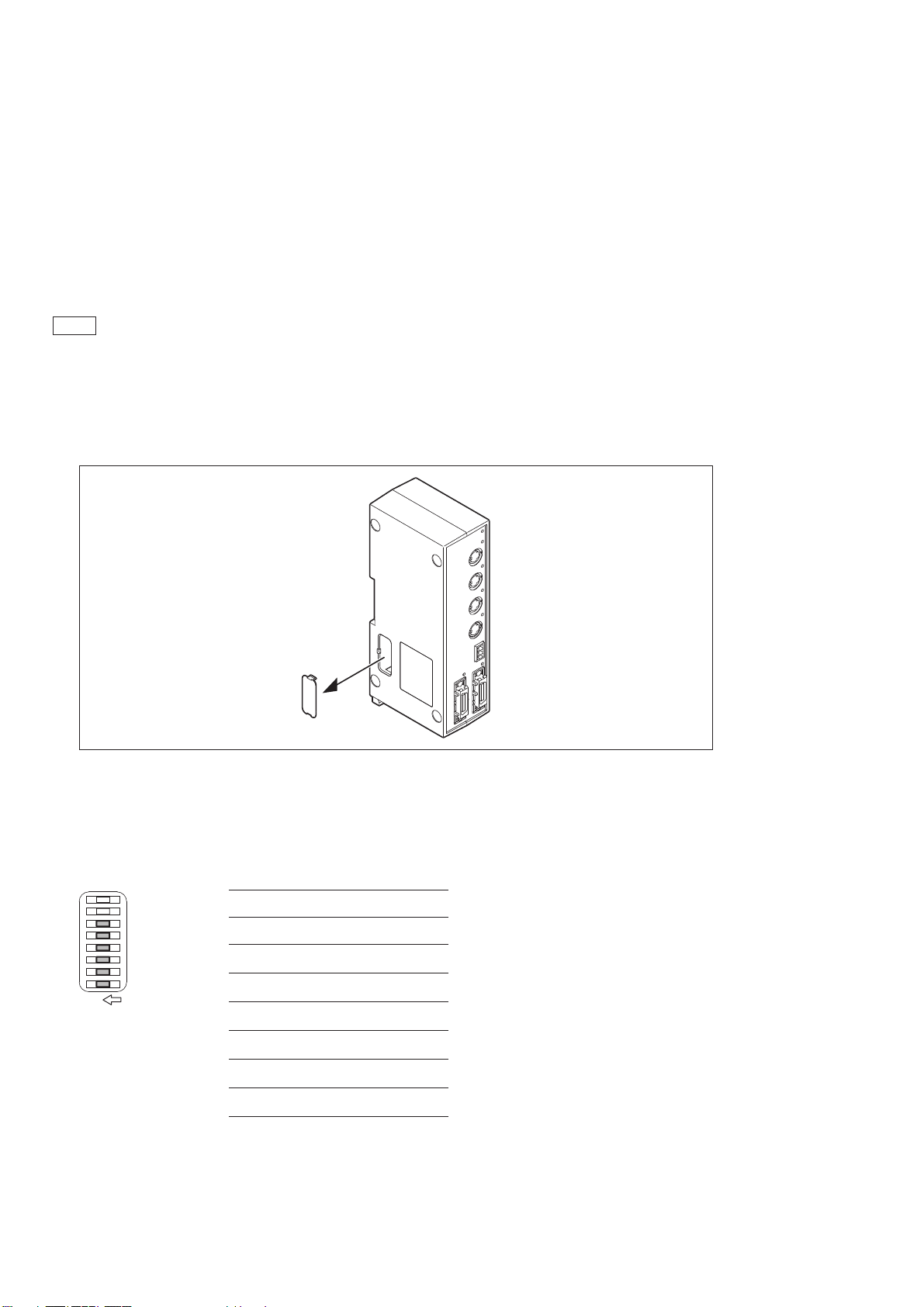

1 MG41 メインユニットの DIP スイッチ用のカバー( 側面 )をあけます。

2 DIP スイッチの設定を行ないます。
8
7
6
5
4
3
2
1
ON
イーサネット
DIP スイッチ
局番号 01234567
SW7 OffOffOffOffOnOnOnOn
SW6 OffOffOn On OffOffOn On
SW5 OffOn OffOn OffOn OffOn
3 カバーを閉じます。

4-2 (J)
MG41-NE / MG42
4.設置と接続
4-2. ID 番号の設定
4-2-1. MG41 メインユニット
設定する必要はありません。0 に固定されています。
4-2-2. MG42 ハブユニット
注意
・MG42 ハブユニットの ID 番号は、MG41 メインユニットに近いユニットから小さい番号順
に設定してください。( 設定範囲：1 〜 31)
・必ず、ID 番号は重ならないように設定してください。同じシステム内に同じ ID 番号を 2 つ
以上設定すると、システムは動作しません。
1 MG42 ハブユニットの DIP スイッチ用のカバー( 側面 )をあけます。

2 DIP スイッチの設定を行ないます。
設定範囲: 1 〜 31
✽0 は設定禁止
8
7
6
5
4
3
2
1
ON
 SW8 未使用
SW7 未使用
SW6 bit5
SW5 bit4
SW4 bit3
SW3 bit2
SW2 bit1
SW1 bit0
OFF=0ON=1
3 カバーを閉じます。

(J) 4-3
MG41-NE / MG42
4.設置と接続
4-3. 取付け方法
4-3-1. MG41 メインユニットの取付け
電装盤内の DIN レールに取付け可能です。
工場出荷時は、DIN レール固定レバーのツメは、ロックの状態になっています。
DIN レール仕様:35mm
1 DIN レールの上側に、MG41 メインユニット背面の溝の上側をあわせます。

2 MG41 メインユニット背面の溝の下側が DIN レールにはまるように、カチッと音がするま
で MG41 メインユニットを押し込んで取付けます。
注意
 ユニット全体が取付けられたことを確認してください。

＜ MG41 メインユニットを DIN レールから取外す場合＞
MG41 メインユニットが落下しないように押さえながら、DIN レール固定レバーをカチッと音
がするまで下に引いてください。
下面より見た図
注意
MG42 ハブユニットをリンク接続しない場合は、リンクコネクタ(LINKIN)に終端コネクタ( 付
属品 )を接続してください。

4-4 (J)
MG41-NE / MG42
4.設置と接続
4-3-2. MG42ハブユニットの取付け
装置の振動で脱落しないように固定をしてください。
油や水がかからない位置に取付けてください。
装置周辺に DIN レールを設置すると、MG41 メインユニットと同様に DIN レールを使用した
取付けが可能です。取付け方法は、「4-3-1.MG41 メインユニットの取付け」を参照してください。
4-4. リンク接続
MG42 ハブユニットをリンク接続すると、100 軸まで測長ユニットを接続することができます。
リンクケーブル( 別売 )を LINK コネクタに接続します。
MG42 ハブユニットをリンク接続しない場合は、リンクコネクタ(LINKIN)に終端コネクタ( 付
属品 )を接続してください。
MG42 ハブユニットをリンク接続する場合は、一番末端の MG42 ハブユニットのリンクコネク
タ(LINKOUT)に終端コネクタを接続してください。
LINK OUT
LINK IN
LINK OUT
LINK IN
LINK OUT
LINK IN
MG41
終端コネクタ
MG42 MG42 MG42
注意
通電中に、リンクケーブルを外さないでください。外すと通信エラーが発生して、再起動が必
要になります。

(J) 4-5
MG41-NE / MG42
4.設置と接続
4-5. 測長ユニットの接続
注意
この接続を行なうと、電源の接続と起動をしたときに、MG40 シリーズ用に測長ユニットが初
期化されます。初期化されると、測長ユニットは MG40 シリーズ以外では使用できなくなりま
すので、ご注意ください。
1 MG41 メインユニット/MG42 ハブユニットの測長ユニット接続コネクタに測長ユニット
を接続します。

注意
 必ず、MG41 メインユニット/MG42 ハブユニットに対応する測長ユニットを接続してく
ださい。
2 測長ユニットのインターポレーション BOX のスイッチ用のカバーを外します。

3 スイッチを矢印の方向に動かします。
 ........ 通信できる状態になります。
注意
通電中に、コネクタから測長ユニットを外さないでください。外すと通信エラーが発生して、
再起動が必要になります。

4-6 (J)
MG41-NE / MG42
4.設置と接続
4-6. イーサネット接続
重要
既存のネットワークに接続する場合は、すでに敷設されているネットワーク機器に特別な設定
が必要になる場合がありますので、事前にネットワーク管理者にご相談ください。
参考
コンピュータと MG41 メインユニットを直接接続する場合には、クロスケーブルを使用します。
ハブ等を介して接続する場合はストレートケーブルを使用します。カテゴリ５以上のイーサネッ
トケーブルの使用をおすすめします。
1 MG41 メインユニットのイーサネットコネクタに、コンピュータからのイーサネットケー
ブルのコネクタを接続します。

