Marantz VP15S1 SERIES User manual

VP-15S1 / VP-15S1L
Please use this service manual with referring to the user guide ( D.F.U. ) without fail.
Service
Manual
VP-15S1/VP-15S1L
VP15S1 /F B/N1B/U1B
VP15S1L /N1B/U1B
Part no. 90M29AV855010
First Issue 2007.08
MZ
TABLE OF CONTENTS
SECTION PAG E
1. TECHNICAL SPECIFICATIONS.................................................................................................... 1
2. SERVICE TOOLS.......................................................................................................................... 1
3. ABOUT THE REPAIR METHOD ...................................................................................................2
4. DISASSEMBLE PROCEDURE .....................................................................................................3
5. COLOR WHEEL REPLACEMENT PROCEDURE / (Japan Ver.) ......................................... 9 / (11)
6. ADJUSTMENT PROCEDURE .................................................................................................... 13
7. TROUBLESHOOTING AND HINT / (Japan Ver.) ................................................................35/ (43)
8. WIRING DIAGRAM ..................................................................................................................... 63
9. BLOCK DIAGRAM ...................................................................................................................... 65
10. SCHEMATIC DIAGRAM.............................................................................................................. 67
11. PARTS LOCATION...................................................................................................................... 91
12. MICROPROCESSOR AND IC DATA........................................................................................... 99
13. EXPLODED VIEW AND PARTS LIST....................................................................................... 107
14. ELECTRICAL PARTS LIST ....................................................................................................... 114
15. ABOUT REPLACE THE MICROPROCESSOR WITH A NEW ONE......................................... 132
DLP Projector

MARANTZ DESIGN AND SERVICE
Using superior design and selected high grade components, MARANTZ company has created the ultimate in stereo sound.
Only original MARANTZ parts can insure that your MARANTZ product will continue to perform to the specifications for which
it is famous.
Parts for your MARANTZ equipment are generally available to our National Marantz Subsidiary or Agent.
ORDERING PARTS :
Parts can be ordered either by mail or by Fax.. In both cases, the correct part number has to be specified.
The following information must be supplied to eliminate delays in processing your order :
1. Complete address
2. Complete part numbers and quantities required
3. Description of parts
4. Model number for which part is required
5. Way of shipment
6. Signature : any order form or Fax. must be signed, otherwise such part order will be considered as null and void.
SHOCK, FIRE HAZARD SERVICE TEST :
CAUTION : After servicing this appliance and prior to returning to customer, measure the resistance between either primary AC
cord connector pins ( with unit NOT connected to AC mains and its Power switch ON ), and the face or Front Panel of product
and controls and chassis bottom.
Any resistance measurement less than 1 Megohms should cause unit to be repaired or corrected before AC power is applied,
and verified before it is return to the user/customer.
Ref. UL Standard No. 60065.
In case of difficulties, do not hesitate to contact the Technical
Department at above mentioned address.
070719MZ
USA
MARANTZ AMERICA, INC
100 CORPORATE DRIVE
MAHWAH, NEW JERSEY 07430
USA
EUROPE / TRADING
MARANTZ EUROPE B.V.
P. O. BOX 8744, BUILDING SILVERPOINT
BEEMDSTRAAT 11, 5653 MA EINDHOVEN
THE NETHERLANDS
PHONE : +31 - 40 - 2507844
FAX : +31 - 40 - 2507860
KOREA
D&M SALES AND MARKETING KOREA LTD.
CHUNG JIN B/D., #1001,
53-5, WONHYORO 3 GA, YONGSAN-GU,
SEOUL, 140-719, KOREA
PHONE : +82 - 2 - 323 - 2155
FAX : +82 - 2 - 323 - 2154
CANADA
D&M CANADA INC.
5-505 APPLE CREEK BLVD.
MARKHAM, ONTARIO L3R 5B1
CANADA
JAPAN
D&M BUILDING, 2-1 NISSHIN-CHO,
KAWASAKI-KU, KAWASAKI-SHI,
KANAGAWA, 210-8569 JAPAN
D&M Holdings Inc.
CHINA
MARANTZ SHANGHAI TRADING LTD.
ROOM.506 SHANGHAI LIGHT INDUSTRY MANSION
1578 NANJING (WEST) ROAD SHANGHAI
CHINA
TEL : 021 - 6248 - 1064
FAX : 021 - 6248 - 3565
NOTE ON SAFETY :
Symbol Fire or electrical shock hazard. Only original parts should be used to replaced any part marked with symbol .
Any other component substitution (other than original type), may increase risk of fire or electrical shock hazard.
安全上の注意：
がついている部品は、安全上重要な部品です。必ず指定されている部品番号のものを使用して下さい。

1
2. SERVICE TOOLS
• Windows PC.
• RS-232C cable straight type. (9 pin female - 9 pin female)
• Color temperature sensor ....................00MZK09AV0070
(Color Temperature Adj.)
1. TECHNICAL SPECIFICATIONS
❖Optical characteristics
Panel 0.95 inch 16:9
1920 x 1080 pixels
1080p DLP®chip
Lamp Super High Pressure 200W DC
Lens [VP-15S1] f: 30.7 to 44.5mm
[VP-15S1L] f: 44.5 to 66.75mm
Projection size 70 to 250 inches
❖Input/Output
VIDEO IN RCA x 1
NTSC-3.58/PAL-4.43/SECAM
Composite video 1.0Vp-p/75 Ohm
S-VIDEO IN S-Connector x 1
NTSC-3.58/PAL-4.43/SECAM
S-Video
COMPONENT IN 3RCA x 2
Y, C B/PB, CR/PR
RGB/HD IN D-sub M 15 pin x 1
Analog RGB
HD:1080i/p, 720p, 480p
HDMI IN HDMI x 2
HDMI 1.3 compliant (single link only)
REMOTE CONTROLLER IN
Mini jack x 1
REMOTE CONTROLLER OUT
Mini jack x 1
AC IN 3 Prong Grounding Type
TRIG.1 OUT, TRIG.2 OUT
Mini Jack x 2
Output: DC12V or 0V, 100mA
RS232C RS232C receptacle plug x 1
❖General
Power requirement
[/F] AC 100V, 50/60 Hz
[/N] AC 230V, 50 Hz
[/U] AC 120V 60 Hz
Power consumption < 350 W
Standby consumption < 0.3 W (AC 100V, 120V)
< 0.5 W (AC 230V)
Chassis isolation Class-1
Safety UL60950-1
CSAC22.2 E60950
EN60950-1
J60950
EMC FCC Part-15 Class-B
EN55022 Class-B
Net weight 13 kg
Operating Temperature 5 to 35 °C
Operating humidity 30 to 85%
Storage Temperature – 20 to 60 °C
Storage humidity 30 to 85%
❖Accessories

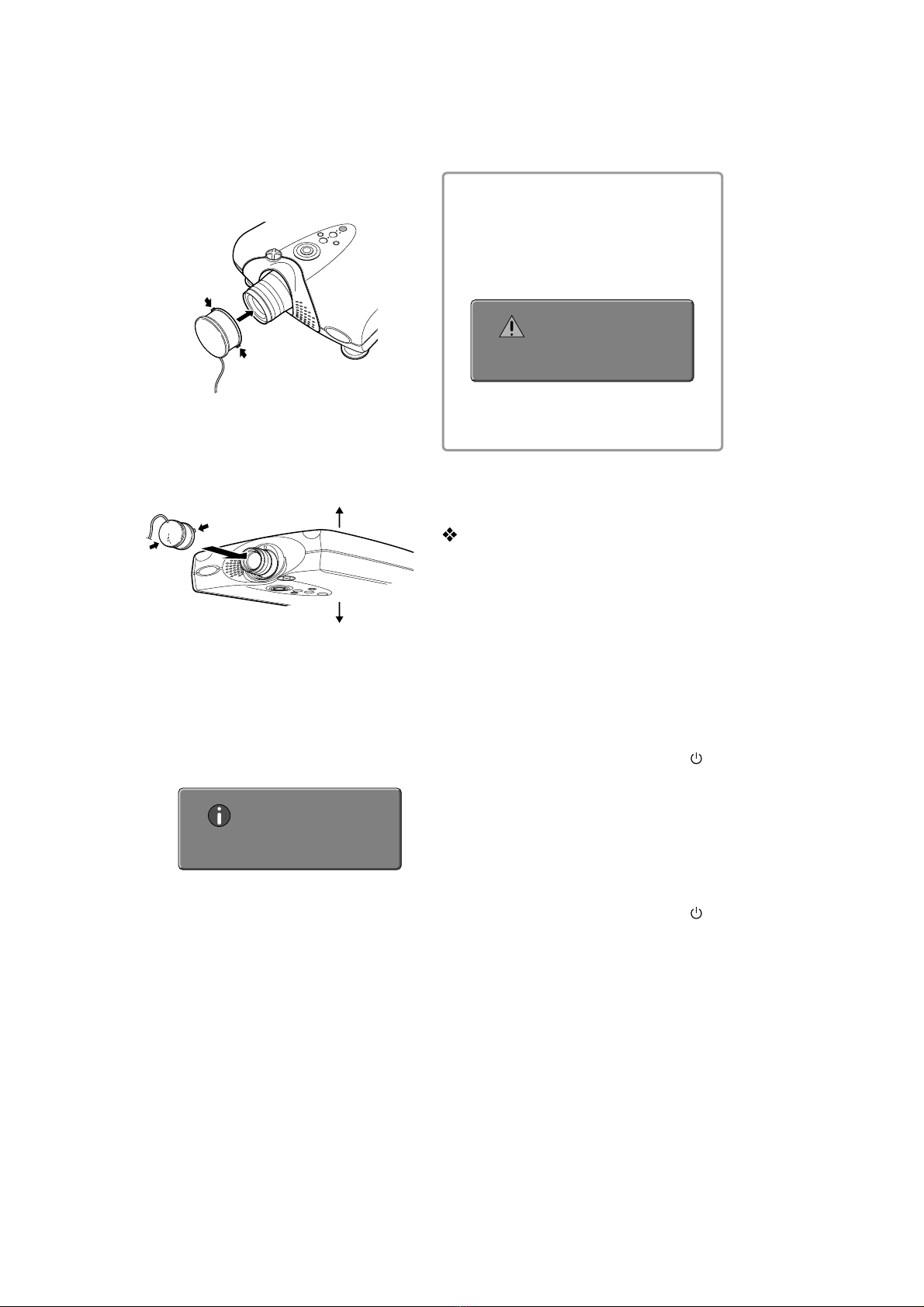

• Lens cap x 1
• Remote controller x 1
• Batteries x 2
• Mains code x 1
• User Guide
❖Dimensions
[VP-15S1] 15 15/16(W) x 18 5/16(D) x 6 1/8(H) inch
404.5(W) x 489.5(D) x 158(H) mm
[VP-15S1L] 15 15/16(W) x 19 19/32(D) x 6 1/8(H) inch
404.5(W) x 497.5(D) x 158(H) mm
19 9/16 - 19 19/32 (496.5 - 497.5)
59/16
(141.0)
VP-15S1L only
9/16 - 2 7/16
(15.0 - 61.8)
55/8 (143.0)
53/16 (132.0)
Front
612/16 (171.0)
3-39/16 (76.0 - 91.0)
411/16 (119.0)
(105.0)
25/16 (58.0)
110/16
(42.0)
(153.5)
53/4
(145.75)
12/16
(19.75)
11 11/16 (296.5)
10 5/16 (262.0)
14 6/16 (346.5)
59/16 -55/8
(142-143)
411/16
(110.0)
311/16
(93.5)
75/16
(185.25)
28/16
Top
Rear
Bottom
Unit : inch (mm)
41/8 61/16
18 1/4 -185/16 (488.5 - 489.5)
812/16
(222.0)
73/16
(182.5)
31/4
( 82.6)
(64)

2
About service spare part supply of the PWB and OPTICAL ENGINE
When the PWB and the UNIT are repaired, confirm contents of the following.
POS.NO DESCRIPTION How to repair
P101 FORMATTER PWB PWB ASSY is replaced
P201 FAN PWB Can be repaired on component level
P202 LEAF SWITCH PWB Can be repaired on component level
P301 DMD PWB Repair isn’t allowed : UN04 is replaced (DMD PWB and OPTICAL
ENGINE:UN04 are harmonized)
P501 IO PWB Can be repaired on component level
P601 HDMI PWB PWB ASSY is replaced
P701* / P801 SSB1 PWB / SSB2 PWB PWB ASSY is replaced (Replace P701and P801 in pairs)
P801 can be repaired on component level
PK00* P701* / P801 PWB ASSY KIT PWB ASSY is replaced (Replace P701and P801 in pairs)
P901 IR-F PWB Can be repaired on component level
P902 IR-R PWB Can be repaired on component level
P903 KEY PWB Can be repaired on component level
P904 INLET PWB Can be repaired on component level
UN01 LAMP POWER SUPPLY PWB PWB ASSY is replaced
UN02 POWER SUPPLY PWB ASSY is replaced
LU-12VPS3 (UN03) LAMP UNIT LAMP UNIT(LU-12VPS3) is replaced
UN04* UNIT KIT OPTICAL ENGINE UNIT KIT is replaced
(DMD PWB:P301 and OPTICAL ENGINE are harmonized)
*: When P701, PK00 or UN04 are replaced, 13-page adjustment is required.
3. ABOUT THE REPAIR METHOD
UN04 UNIT KIT
OPTICAL ENGINE
P301
DMD PWB
035G
Color wheel
From J310(P701)
LENS SHIFT SW
From J205(P201)
LENS IRIS
From J224(P201)
CW SENSOR
From J211(P201)
ILLUMINATION IRIS
From J221(P201)
CW DRIVE
基板及び光学エンジンのサービス部品供給について
基板及び光学エンジンのサービス部品供給について
本体のサービス部品の供給内容を「単品部品で修理」、「完成品で交換」、「修理不可」に区別し下記に記載します。
POS.NO DESCRIPTION
修理方法
修理方法
P101 FORMATTER PWB PWB 完成品で交換
P201 FAN PWB 単品部品で修理できます（PWB 完成品の供給はありません）
P202 LEAF SWITCH PWB 単品部品で修理できます（PWB 完成品の供給はありません）
P301 DMD PWB 修理を許可しません（OPTICAL ENGINE:UN04 と一体です）
P501 IO PWB 単品部品で修理できます（PWB 完成品の供給はありません）
P601 HDMI PWB PWB 完成品で交換
P701* / P801 SSB1 PWB / SSB2 PWB PWB 完成品で交換（P701 とP801 のペアで交換）
P801 は単品部品での修理も可能です。
PK00* P701* / P801 PWB ASSY KIT PWB 完成品で交換。（P701 とP801 のペア）
P901 IR-F PWB 単品部品で修理できます（PWB 完成品の供給はありません）
P902 IR-R PWB 単品部品で修理できます（PWB 完成品の供給はありません）
P903 KEY PWB 単品部品で修理できます（PWB 完成品の供給はありません）
P904 INLET PWB 単品部品で修理できます（PWB 完成品の供給はありません）
UN01 LAMP POWER SUPPLY PWB PWB 完成品で交換
UN02 POWER SUPPLY PWB 完成品で交換
LU-12VPS3 (UN03) LAMP UNIT LAMP UNIT(LU-12VPS3) で交換 UN03(LAMP) のみの交換も可能
UN04* UNIT KIT OPTICAL ENGINE 修理を許可しません (UNIT KIT で交換、含む DMD PWB)
*: P701, PK00 または UN04 を交換したときは、13 頁の調整が必要です。

3
162B
167B
Fig.1
165B
160B
162B
162B
167B
170B B
B
A
A
FRONT COVER
152B
150B
153B
154B
Fig.2
A
B
C
D
120B
120B
100B
120B
REAR PANEL
Fig.3
P902 110B
J331
4. DISASSEMBLE PROCEDURE
1. Disassemble of the lens ring.
1) Turn the ring (170B) counter clockwise and remove the ring.
2) Remove 3 screws (167B) and remove the focus ring (165B).
3) Remove 3 screws (162B) and remove the zoom ring (160B).
2. Disassemble of the front cover.
1) Remove the cap (154B) with a minus driver, as shown in a
figure.
2) Remove 2 screws (152B) and 1 screw (153B) from the front
cover.
3) The front cover is locked by 4 hooks (A to D). The part of
the C, D are strongly pulled to the direction shown and
remove it.
3. Disassemble of the rear panel.
1) Remove 3 screws (120B) from the rear panel.
2) Disconnect the connector (J331) from the IR-R PWB (P902).
Cautions in disassembling
When removing the rear panel, take care not to damage the
cable for the IR sensor and lights.
Since the IR window (110B) fends to get damaged, the IR
window should not put the IR window downward.
Caution
Never touch these screws.
Fig.1
1.
フォーカスレンズ及びズームリングの取り外し
フォーカスレンズ及びズームリングの取り外し
1）リング (170B) を矢印方向に回し取り外します。
2）ネジ (167B) 3 本を外しフォーカスリング (165B) を取り外しま
す。
3）ネジ (162B) 3 本を外しズームリング (160B) を取り外します。
Fig.2
2.
フロントカバーの取り外し
フロントカバーの取り外し
1）キヤップ (154B) を図の様にドライバーで取り外します。
2）ネジ (152B) 2 本, (153B) 1 本を外しフロントカバーを取り外
します。
3）フロントカバーにはフック A～Dが有ります。フロントカバ
ーを両手でフック C, D 部に指を掛け手前に強く引き矢印方向
に取り出します。
Fig.3
3.
リアパネルの取り外し
リアパネルの取り外し
1）ネジ (120B) 3 本を外します。
2）両手でリアパネルの下側に指を掛け手前に回転する様に少し引
き出します。
3）IR-R 基板 (P902) に接続されているコネクター (J331) を取り外
します。
4）リアパネルを矢印方向に取り出します。
注）
注）IR センサーのリード線が接続されているのでリアパネルは少
しだけ引き出しコネクターを取り外します。
IR ウィンドウ (110B) がキズ付きやすいので、IR ウィンドウ
を下向きに置かないで下さい。
注）
注） このネジに触れてはいけません。

4
200B
202B
200B
001B
J334
J329
TOP CASE
IR SENSOR
045B
045B
045B
200B
200B
Fig.4
040C
LEG
LENS SHIFT SHAFT
041C
A
B
Fig.5-1
LEVER
321G
321G
321G
321G
Fig.5-2
4. Disassemble of the top case.
1) Remove 4 screws (200B), 3 screws (045B) and the screw
(202B) from the top and bottom case.
2) Disconnect the 2 connectors (J334 and J329) from the top
case.
3) Remove the top case (001B) vertically.
Cautions in disassembling
When removing the top case, take care not to damage the
cable for the IR sensor, inside of set the product and key
control.
5. Disassemble of the bottom case.
1) Remove 2 E-rings (040C) and 2 washers (041C).
2) The set is turned over, then turn the lever(arrow A) and
remove the leg (arrow B) vertically.
Cautions
When turning the set over, take care not to damage the
lens shift shaft.
3) Remove 4 screws. (321G)
Fig.4
4.
トップケースの取り外し
トップケースの取り外し
1）ネジ (200B) 4 本, (045B) 3 本, (202B) 1 本を外します。
2）コネクター (J329, J334) 2 個所を取り外します。
3）トップケースを矢印方向に取り外します。
注）IR センサー及び本体内部とトップケース基板にリード線が接
続されているのでトップケースを少し持ち上げてコネクター
を取り外します。
Fig.5-1
5.
ボトムケースの取り外し
ボトムケースの取り外し
1）Eリング (040C) 2 個、
ワッシャ (041C) 2 個を取り外します。
2）本体を裏返してレバーを矢印 Aの方向に回し ,脚を矢印 B
の方向へ引き抜いて下さい。
注）レンズシフトシャフトが本体より出張っています。本体を
反転する時はレンズシフトシャフトが直接テーブル等に当
たらないように置いて下さい。
Fig.5-2
3）ネジ (321G) 4 本を取り外します。

5
180G
160G
180G
306G
TH02
308G
SENSOR
BRACKET LAMP
Fi
g
.7
059B
001C
050B
001C
045C
045C
059B
Fig.5-3
217G
215G
340G
217G
202G
202G
200G
202G
338G
202G
Fig.6
191G
486G
7. Disassemble of the thermal sensor and lamp bracket.
1) Remove the screw. (308G)
2) Remove the clamp (306G) and remove thermal sensor
(TH02).
3) Remove the 2 screws (180G) and remove lamp bracket
(160G)
6. Disassemble of the PWB shield and the duct shield.
(Top case side).
1) Remove 7 screws (217G), 3 screws (202G) and remove the
PWB shield (215G), color wheel cover (191G).
2) Remove 3 insulators (338G, 340G and 486G).
3) Remove 6 screws (202G) and remove the duct shield
(200G).
4) Remove 2 screws. (059B)
5) Remove the adjusters (001C) and 4 screws. (045C)
6) Remove the bottom case (050B) vertically.
Fig.7
7.
温度センサー及びランプブラケットの取り外し
温度センサー及びランプブラケットの取り外し
1）ネジ (308G) 1 本を外します。
2）クランパー (306G) を取り外し温度センサーを取り外します。
3）ネジ (180G) 2 本を外しランプブラケットを引き出します。
Fig.5-3
4）ネジ (059B) 2 本を外します。
5）ネジ (045C) 4 本を外しアジャスタ (001C) を取り外します。
6）ボトムケース (050B) を矢印方向に引き上げて取り外します。
Fig.6
6.
トップケース側基板シールド及びダクトシールドの取り外し
トップケース側基板シールド及びダクトシールドの取り外し
1）ネジ (217G) 7 本とネジ (202G) 3 本を外し基板シールド (215G)
とカラーホイールカバー (191G) を取り外します。
2）インシュレータ (338G), (340G) と(486G) を取り外します。
3）ネ ジ (202G) 6 本を外しダクトシールド (200G) を取り外します。

6
155G
150G
UN04
LENS BASE
155G
157G
157G
Fi
g
.8
153G
LAMP CASE
J021
022G
022G
CN1
CN2
207G
207G
POWER SUPPLY UNIT(UN02)
BALLAST UNIT(UN01)
LAMP CONNETOR
Fig.9
C
AB
D
8. Disassemble of the OPTICAL ENGINE unit.
1) To remove a OPTICAL ENGINE unit (UN04), a procedure
(Fig.10 - Fig.13) is required. Because the screw (157G) is
hidden by the duct of the fan for lamp cooling (M703).
2) Disconnect 4 connectors from (J205, J211, J221, J224) on
P201. (See fig. 11)
3) Remove the 6 screws (155G) and 2 screws (157G), after
the process 1).
4) Remove the 2 screws (153G) for the lamp connector, and
remove the lens base (UN04) and the lamp case (150G)
vertically.
Cautions
When removing the lens base, please be sure to lift the lens
base main part.
Do NOT touch the lens part.
9. Disassemble of the POWER SUPPLY UNIT and the
BALLAST UNIT.
1) Remove 6 screws (022G).
2) Disconnect 7 connectors (CN1, CN2, A:CN3-CN7) and
remove the POWER SUPPLY UNIT (UN02).
3) Remove 4 screws (207G) and remove the BALLAST UNIT
(UN01).
Cautions
· When removing the POWER SUPPLY UNIT (UN02),
remove 3 PWBs and loose the cables that is fixing the
cables in opposite side main chassis. (See fig. 12)
Because cables of POWER SUPPLY UNIT (UN02) is fixed
on opposite side main chassis under the 3 PWBs.
· When removing the BALLAST UNIT (UN01), remove the
lens base before. (See fig. 8) The lamp connector was fixed
between the main chassis and the lens base.
Fig.8
8.
光学エンジンユニットの取り外し
光学エンジンユニットの取り外し
1）光学エンジンユニット (UN04) を取り外すには、図 10 ～図 13
の手順を参照して下さい。
注）ランプ冷却用ファン (M703) のダクト部の下にもネジ (157G)
1本が有りますので取り外します。
2）P201 のコネクター (J205, J211, J221, J224) 4 個所を取り外し
ます。(図11 参照 )
3）図 10 ～図 13 の分解を全て修了後にネジ (155G) 6 本及びネジ
(157G) 2 本を取り外します。
4）ランプコネクター取り付けネジ (153G) 2 本を外しレンズベー
ス(UN04) とランプケース (150G) を取り外します。
注）レンズベースを取り外す時はレンズ部分には触れずに必ずレ
ンズベース本体を持って取り外して下さい。
Fig.9
9.
電源ユニット及び
電源ユニット及び BALLAST
ユニットの取り外し
ユニットの取り外し
注）電源ユニット (UN02) を取り外すには、ボトム側に電源ユニッ
トのリード線が固定されている為、ネジを外してもユニットは
取り出せません。ボトム側の基板 3枚を取り出し (図12 参照 )
リード線をゆるめて外します。
1）ネジ (022G) 6 本を外します。
2）コネクター (CN1, CN2, A:CN3 ～CN7) 7 個を取り外し電源ユ
ニットを取り外します。

7
300G
310G
302G
302G 302G
311G
Fig.10
P400 x 2
P101
484G
P101
FORMATER PWB
FAN PWB
P201
EXTEND PWB
P400 x 2
135G
J205
J211
J224, J221
J009
J002
J007
J005
J012
J001
J011
J008
J004
J003
Fig.11
10. Disassemble of the shield for PWB of bottom side.
1) Remove 4 screws (311G) and remove the shield (310G) for
PWB.
2) Remove 9 screws (302G) and the shield (300G) for PWB.
3) Remove the cover (484G).
11. Disassemble of the FORMATTER PWB and the EXTEND
PWB.
1) Remove 4 screws (135G).
2) Disconnect 8 connectors (J001, J004, J005, J007 - J009,
J011 and J012).
3) FORMATTER PWB (P101) is connected with EXTEND
PWB (P400) by the connector (J002, J003). Pll out the
connector.
4). Remove the EXTEND PWB (P400) from PWB support
(132G).
Fig.10
10.
ボトム側基板シールドの取り外し
ボトム側基板シールドの取り外し
1）ネジ (311G) 4 本を外し基板シールド (310G) を取り外します。
2）ネジ (302G) 9 本を外し基板シールド (300G) を取り外します。
3）カバー (484G) を取り外します。
Fig.11
11. FORMATTER
基板
基板 (P101)
及び
及び EXTEND
基板
基板 (P400)
の取り
の取り
外し
外し
1）ネジ (135G) 4 本を取り外します。
2）コネクター (J001, J004, J005, J007 - J009, J011and J012)
8個所を取り外します。
3）基板 (P101) は基板 (P400) とコネクター (J002, J003)接続さ
れています、基板 (P400) を上側に持ち上げて基板 (P101) を
取り外します。
4）PWB サポート (132G) から基板 (P400) を取り外します。
3）ネジ (207G) 4 本を外し BALLAST ユニットを取り外します。
注）BALLAST ユニットを取り外すには、ランプコネクターがレン
ズベースの下側に有りますのでレンズベースを取り外して下
さい。( 図 8参照 )

8
247G
250G P701
P801
SSB2 PWB
SSB1 PWB
250G
250G
250G
250G
247G
Fig.12
B
A
C
DEF
G
P601
HDMI PWB
237Gx4
235G
x2
236Gx4
239G
241Gx2
A
A
FAN PWB
P201 230G
232G
Fig.13
030G
034G
036G
038G
040Gx2
042G
044Gx2
046Gx3
048G 048G
048G
M703
M705
032G
x2
A
A
12. Disassemble of the SSB2 PWB, the SSB1 PWB and the
HDMI PWB.
1) Remove 3 screws (247G) and the screw (250G).
2) Disconnect 3 connectors (A : J501, J502 and J503) and the
FPC(J505).
Caution
When remove FPC (J505, JF02), a stopper is moved as
shown figure, and pull out FPC.
3) Remove the SSB2 PWB (P801) vertically.
4) Remove the 6 screws (250G).
5) Disconnect the 10 connectors. (B-G : J310, J301, J302,
J305, J702, J303, J311, J314, J304, J309)
6) Remove the SSB1 PWB (P701) vertically.
7) Remove 4 screws (237G) and 2 screws (241G), then remove
the HDMI PWB (P601).
Caution
When removing P601, Don’t strike against the chassis.
There is fear of part destruction.
13. Disassemble of the bracket and the fan Block for lamp
cooling.
1) Remove 2 screws (232G) and remove the bracket (230G).
2) Remove 3 screws (048G) and the fan Block for lamp cooling
(M703, M705).
Stopper
Fig.12
12.
SSB2 基板
SSB2 基板
(P801)
(P801)
及び SSB1 基板
及び SSB1 基板
(P701),
(P701),
HDMI 基板
HDMI 基板
(P601)
(P601)
の取り外し
の取り外し
1）ネジ (247G) 3 本とネジ (250G) 1 本を取り外します。
2）A部コネクター 3 個所 (J501, J502, J503) とFPC(J505)1 個所
を取り外します。
注）コネクタ (J505, JF02)のFPC 取り外しは、ストッパー部を
図のように動かしてから FPC を抜きます。
3）基板 (P801) は基板 (P701) とコネクター接続されています、上
側に持ち上げて基板 (P801) を取り外します。
4）ネジ (250G)6 本を外します。
5）B～G部コネクター 10 個所 (J310, J301, J302, J305, J702,
J303, J311, J314, J304, J309) を取り外します。
6）基板 (P701) は上側に持ち上げて取り外します。
7）ネジ (237G) 4 本とネジ (241G) 2 本を外し、基板 (P601) を取
り外します。
注）基板 (P601) を取り外すさい、シャーシにぶっつけないよう注
意します。部品を破壊する恐れがあります。
Fig.13
13.
基板取り付けブラケット及びランプ冷却ファンブロックの取り
基板取り付けブラケット及びランプ冷却ファンブロックの取り
外し
外し
1）ネジ (232G) 2 本を外しブラケット (230G) を取り外します。
2）ネジ (048G) 3 本を外しランプ冷却ファンブロック (M703,
M705) を取り外します。
