ENGLISH
SAFETY WARNINGS
xTo prevent short circuits, this product should only be used
inside and only in dry spaces. Do not expose the
components to rain or moisture. Do not use the product close
to a bath, swimming pool etc.
xDo not expose the components of your systems to extremely
high temperatures or bright light sources.
xIn case of improper usage or if you have altered and repaired
the product yourself, all guarantees expire. Marmitek does
not accept responsibility in the case of improper usage of the
product or when the product is used for purposes other than
specified. Marmitek does not accept responsibility for
additional damage other than covered by the legal product
responsibility.
xDo not open the product: the device may contain live parts.
The product should only be repaired or serviced by a
qualified repairman.
xOnly connect the adapter to the mains after checking
whether the mains voltage is the same as the values on the
identification tags. Never connect an adapter when it is
damaged. In that case, contact your supplier.
xThis product is not a toy. Keep out of reach of children.
1. INTRODUCTION
Congratulations on your purchase of the Invisible Control 6 XTRA
| SMART™! The Invisible Control 6 XTRA | SMART™ allows you to
extend the IR (infrared) signals from your remote control and to
operate your A/V equipment using your smartphone/tablet via the
corresponding iOS or Android app. The Invisible Control 6 XTRA |
SMART™gives you the opportunity to control your A/V equipment
when it’s stored away in a closed cabinet or placed out of sight.
Marmitek products are manufactured with the utmost care and are
exceptionally high quality. Please read this manual carefully and
follow the instructions in order to get the best from this product.

© MARMITEK
4
2. SET CONTENTS
1x IR Receiver + adhesive strip
1x IR Smart module + adhesive strip
1x IR Extender cable with one IR blaster LED + adhesive strip
2x IR Extender cable with two IR blaster LEDs + adhesive strip
1x Power Adapter
1x User manual
3. HOW DOES IT WORK?

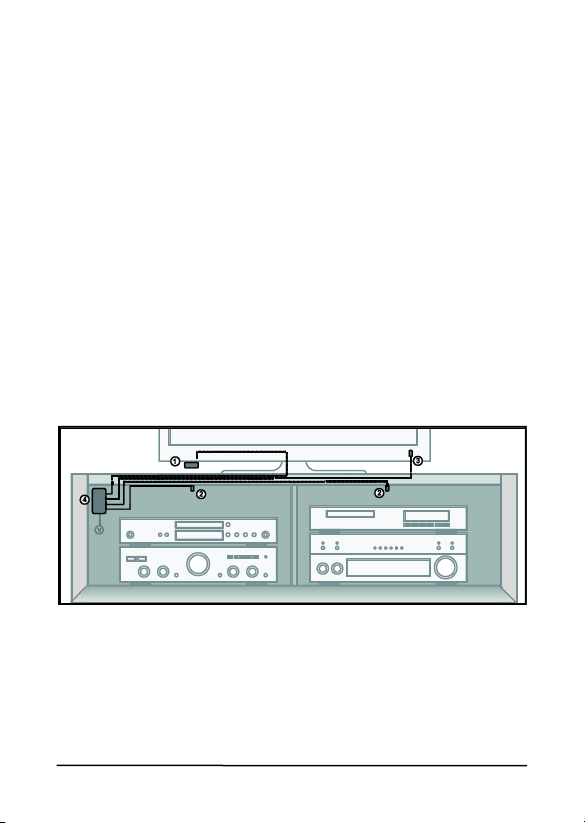

Place your A/V equipment inside a closed (TV) cabinet. The IR
receiver (1) should be installed within your remote control's line of
sight. Stick the Blaster LEDs (2) marked 'IR OUT' wherever you
like inside the (TV) cabinet, enabling you to operate all A/V
equipment in the same compartment. Stick the Blaster LED (3)
marked 'IR TV' on the outside of the (TV) cabinet on or within sight
of your TV's IR sensor. Then store the IR Smart Module (4) neatly
away.
Point the remote at the small IR receiver to send the desired
command to the 'IR OUT' Blaster LEDs (2); these will instantly
transfer the infrared command to the A/V equipment inside the
(TV) cabinet. The 'IR TV' Blaster LED (3) is only operated using
your smartphone/tablet.

Invisible Control 6 XTRA | SMART™
5
ENGLISH
4. INSTALLATION
In order to check that the system works correctly, it is advisable to
first test the set-up you had in mind. To do so, connect everything
as described below but do not stick the components securely.
4.1 LOCATING THE IR RECEIVER

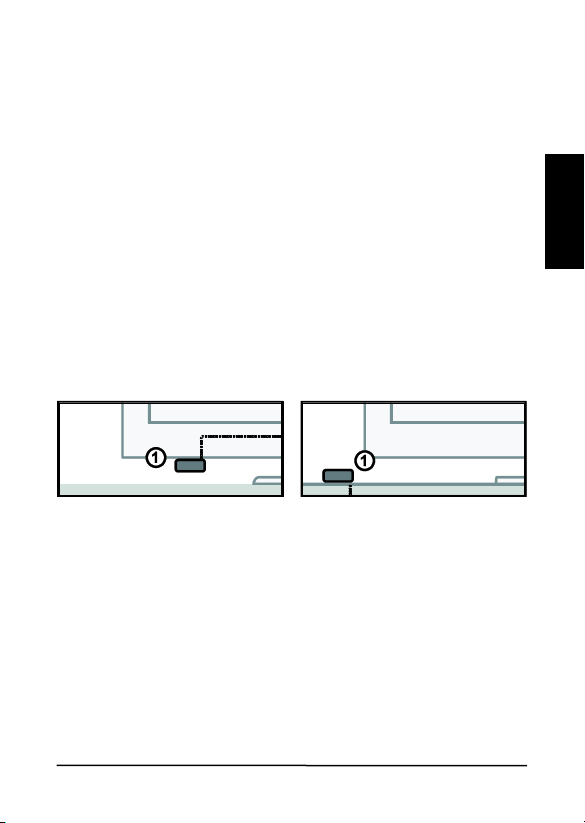

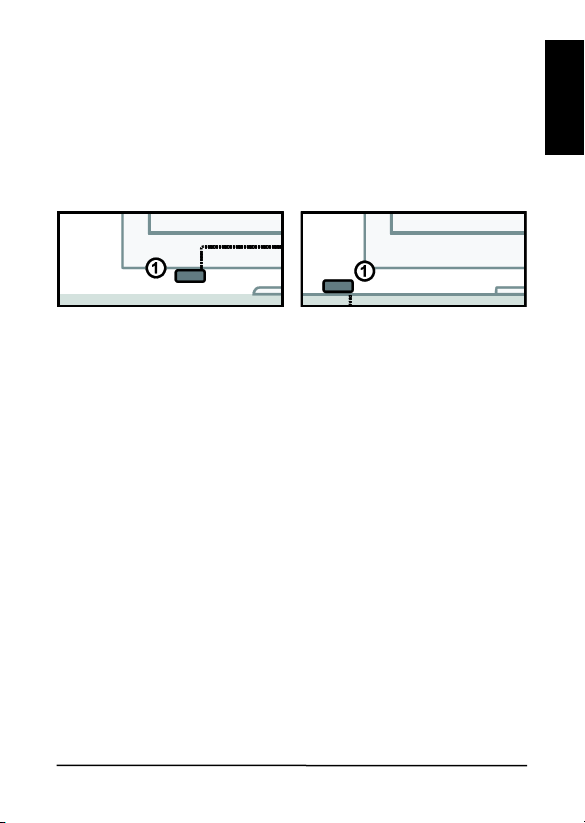

Place the very small IR receiver (1) that comes with the Invisible
Control 6 XTRA | SMART™so that it can be seen by your (infrared)
remote control and receive the commands (max. 10 metres).
xThe most logical location for the IR receiver is, for example,
on the (TV) cabinet in which the A/V equipment is located or
near the TV.
xYou can run the cable underneath or behind, using the notch
at the back of the IR receiver housing; this allows the cable
to be hidden easily.
xUse the self-adhesive strip which is supplied to locate the IR
receiver just about anywhere you please.
xExperiment with the location before you stick the IR receiver
in its final position.
xNote! The sticky strip may lead to discolouration or leave
glue residues on certain surfaces.

© MARMITEK
6
4.2 LOCATING THE IR BLASTER LED

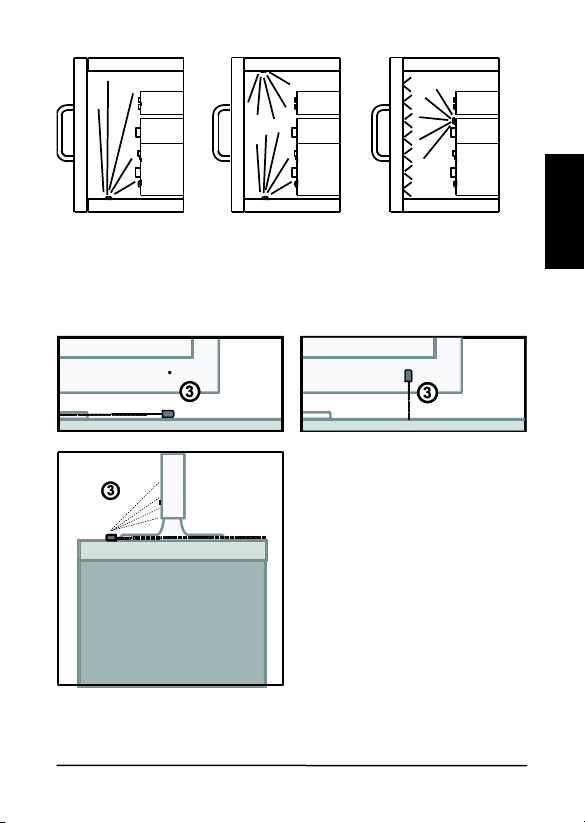

4.2.1 Inside the (TV) cabinet
Stick the Blaster LEDs (2) that are connected to the 'IR OUT'
output wherever you like inside the (TV) cabinet, enabling you to
operate all A/V equipment inside the same compartment.
xWith a correct placement one blaster LED can control all A/V
devices placed in the same compartment.
xIn some situations it is necessary to place a second blaster
LED if not all A/V devices can be controlled with one blaster
LED.
xOr you place the blaster LED on one of the A/V devices in
the middle of the (TV) cabinet and the other equipment will
be controlled as well by the reflection of the infrared signal.

Invisible Control 6 XTRA | SMART™
7
ENGLISH
4.2.2 Outside the (TV) cabinet
Stick the Blaster LED (3) that is connected to the 'IR TV' 'output,
outside the (TV) cabinet on or within sight of your TV's IR sensor.

© MARMITEK
8
4.3 Positioning the IR Smart module
Place the IR Smart Module (4) in an accessible place on or next to
your A/V equipment, and near an electrical outlet.
xTake into account the cable
length of the IR Blaster
LED and the IR receiver
cable.
xNote that the connectors
remain accessible and that
the LEDs remain visible to
check for proper operation.
xThe supplied adhesive strip
allows
placement practically
anywhere.

Invisible Control 6 XTRA | SMART™
9
ENGLISH

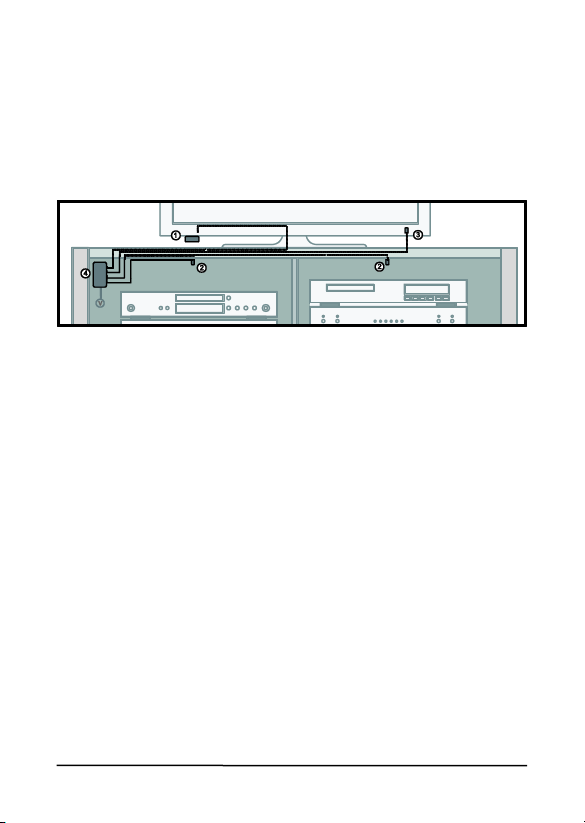

4.4 Connecting the IR Smart module
1. Connect the installed IR extension cables with two Blaster
LEDs to the IR Smart Module's 'IR OUT' jack.
2. Connect the installed IR extension cables with one Blaster
LED to the IR Smart Module's 'IR TV' jack.
3. Connect the installed IR Receiver cable to the ‘IR IN’
connection on the IR Module:
4. Connect the USB Power adapter to the ‘POWER’ connection
on the IR Module and plug this into an electrical socket.
5. If the Invisible Control 6 XTRA | SMART™ is connected
correctly, the red light on the IR Smart module will flash when
a button on the (infrared) remote control is pressed while
pointing the remote to the IR receiver.
6. Close the doors of your (TV) cabinet to ensure that the A/V
equipment cannot receive an infrared command directly from
the remote control as this can lead to operational problems.
7. You can now operate the A/V equipment via the Invisible
Control 6 XTRA | SMART™through closed cupboard doors!

© MARMITEK
10
4.5 Installing the Invisible Control app
When the Marmitek Invisible Control 6 XTRA | SMART™ is installed
by following the steps in this manual, you can, in addition to your
remote control, also use your smartphone/tablet to operate any
devices outside the line of sight. First, you will need to install the
Marmitek Invisible Control app and enable Bluetooth on your
smartphone/tablet.
Then, the app automatically establishes a Bluetooth connection,
after which you can start adding features. Check the "Help" button
in the app's settings menu to learn how to best use the app.
Download the ''Invisible Control" app
on your smartphone/tablet:
http://goo.gl/nR2doa
http://goo.gl/iIOXIV

Invisible Control 6 XTRA | SMART™
11
ENGLISH
5. FREQUENTLY ASKED QUESTIONS
The A/V equipment does not respond to signals from my remote
control.
Take the following instructions into account:
xThe IR receiver has a receiving sensitivity of about 10 metres
with an acceptance angle of 60 degrees. Range is also
dependent on the remote control used.
xIf the ‘IR data’ light on the IR Smart Module is continuously
illuminated, the IR receiver is probably being disrupted by
another infrared signal. Try to locate the IR receiver so that it
encounters as little disruption as possible from, for example,
direct sunlight, Flat Screen TVs, (LCD, Plasma, LED),
fluorescent lighting or energy-efficient light bulbs.
xThe IR receiver works with all standard (infrared) remote
controls. The only exception (known to us) is Bang & Olufsen
(B&O).
xEnsure that the IR receiver and the IR extender cable are
correctly connected and that these are plugged in properly.
Do you have other questions that have not been resolved by the
above information? Please go to www.marmitek.com

© MARMITEK
12
6. TECHNICAL DATA
IR Smart module
Power supply 100-240VAC @50/60Hz,
5VDC@1A mini USB adapter
(included) or mini USB cable
(not included).
IR Blaster LED connections: 3 x 2.5mm jack (mono).
IR Receiver connection: 1 x 3.5 mm jack (mono).
Dimensions: 80 x 43 x 19 mm.
IR receiver
Frequency range: 30-60 KHz.
IR reception range: ± 10 metres.
Length of cable: 3 metres.
IR reception angle: 60° (+30°/-30° from centre).
Dimensions receiver bloc: 15 x 30 x 11 mm.
IR extension cable
IR blaster LEDs 2 x IR extension cable with two
Blaster LEDs.
1 x IR extension cable with one
Blaster LED.
IR transmission range: 2 metres.
Cable length: 3 metres.

Invisible Control 6 XTRA | SMART™
13
ENGLISH
DECLARATION OF CONFORMITY
Hereby, Marmitek BV, declares that this Invisible Control 6 XTRA | SMART™
is in compliance with the essential requirements and other relevant
provisions of the following Directives:
Directive 2004/108/ec of the european parliament and of the council of 15
December 2004 on the approximation of the laws of the Member States
relating to electromagnetic compatibility
Directive 2006/95/EC of the European Parliament and of the Council of 12
December 2006 on the harmonisation of the laws of Member States relating
to electrical equipment designed for use within certain voltage limits
Directive 2002/95/EC of the European Parliament and of the Council of 27
January 2003 on the restriction of the use of certain hazardous substances
in electrical and electronic equipment
Commission Regulation (EC) No 278/2009 of 6 April 2009 implementing
Directive 2005/32/EC of the European Parliament and of the Council with
regard to ecodesign requirements for no-load condition electric power
consumption and average active efficiency of external power supplies
MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN –THE
NETHERLANDS

© MARMITEK
14
COPYRIGHTS
Marmitek is a trademark of Pattitude B.V. Invisible Control 6 XTRA |
SMART™ is a trademark of Marmitek B.V. All rights reserved. Every effort
has been made to ensure that the information in this manual is accurate.
Marmitek is not responsible for printing or clerical errors. Copyright and all
other proprietary rights in the content (including but not limited to model
numbers, software, audio, video, text and photographs) rests with Marmitek
B.V. Any use of the Content, but without limitation, distribution,
reproduction, modification, display or transmission without the prior written
consent of Marmitek is strictly prohibited. All copyright and other proprietary
notices shall be retained on all reproductions. Other company and product
names mentioned herein may be trademarks of their respective companies.
Mention of third-party products is for informational purposes only and
constitutes neither an endorsement nor a recommendation. Marmitek
assumes no responsibility with regard to the performance or use of these
products.
Environmental Information for Customers in the European
Union
European Directive 2002/96/EC requires that the equipment
bearing this symbol on the product and/or its packaging must
not be disposed of with unsorted municipal waste. The symbol indicates
that this product should be disposed of separately from regular household
waste streams. It is your responsibility to dispose of this and other electric
and electronic equipment via designated collection facilities appointed by
the government or local authorities. Correct disposal and recycling will help
prevent potential negative consequences to the environment and human
health. For more detailed information about the disposal of your old
equipment, please contact your local authorities, waste disposal service, or
the shop where you purchased the product.

Invisible Control 6 XTRA | SMART™
15
DEUTSCH
SICHERHEITSHINWEISE
xUm Kurzschluss vorzubeugen, dieses Produkt bitte
ausschließlich innerhalb des Hauses und nur in trockenen
Räumen nutzen. Setzen Sie die Komponenten nicht Regen
oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades,
Schwimmbades usw. verwenden.
xSetzen Sie die Komponente Ihres Systems nicht extrem
hohen Temperaturen oder starken Lichtquellen aus.
xBei einer zweckwidrigen Verwendung, selbst angebrachten
Veränderungen oder selbst ausgeführten Reparaturen
verfallen alle Garantiebestimmungen. Marmitek übernimmt
bei einer falschen Verwendung des Produkts oder bei einer
anderen Verwendung des Produktes als für den
vorgesehenen Zweck keinerlei Produkthaftung. Marmitek
übernimmt für Folgeschäden keine andere Haftung als die
gesetzliche Produkthaftung.
xDieses Produkt ist kein Spielzeug. Außer Reichweite von
Kindern halten.
xDas Produkt niemals öffnen: Das Gerät kann Teile enthalten,
worauf lebensgefährliche Stromspannung steht. Überlassen
Sie Reparaturen oder Wartung nur Fachleuten.
xSchließen Sie den Netzadapter erst dann an das Stromnetz
an, nachdem Sie überprüft haben, ob die Netzspannung mit
dem auf dem Typenschild angegeben Wert übereinstimmt.
Schließen Sie niemals einen Netzadapter an, wenn diese
beschädigt sind. In diesem Fall nehmen Sie Kontakt mit
Ihrem Lieferanten auf.
1. EINFÜHRUNG
Herzlichen Glückwunsch zum Erwerb der Invisible Control
6 XTRA | SMART™! Diese Invisible Control 6 XTRA | SMART™
erlaubt Ihnen, IR (Infrarot) Signale Ihrer eigenen Fernbedienung
zu verlängern und A/V Geräte über die dazugehörige iOS oder
Android App mit Ihrem Smartphone/Tablet zu bedienen. Der
Invisible Control 6 XTRA™ ermöglicht es Ihnen, Ihre gesamten, in

© MARMITEK
16
Schränken untergebrachten oder außer Sichtweite stehenden,
Audio-/Videogeräte zu bedienen.
Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt
und sind von hoher Qualität. Lesen Sie diese Anleitung bitte
sorgfältig durch und befolgen Sie die Anweisungen, um die
Möglichkeiten dieses Produkts optimal nutzen zu können.
2. VERPACKUNGSINHALT
1x IR Empfänger + Klebestreifen
1x IR Smart Modul + Klebestreifen
1x IR Verlängerungskabel mit einem IR Blaster LED +
Klebestreifen
2x IR Verlängerungskabel mit zwei IR Blaster LEDs +
Klebestreifen
1x Speisungsadapter
1x Gebrauchsanleitung
3. WIE FUNKTIONIERT ES?
Stellen Sie Ihre A/V Geräte in einem geschlossenen (TV)
Lowboard auf. Der IR Empfänger (1) muss in Sichtweite Ihrer
eigenen Fernbedienung installiert werden. Kleben Sie die Blaster
LEDs (2), angedeutet mit "IR OUT“ an jede gewünschte Stelle in
Ihrem (TV) Lowboard, um sämtliche A/V Geräte im selben
Schrankteil bedienen zu können und kleben Sie die Blaster LED
(3), angedeutet mit “IR TV“ außerhalb des (TV) Lowboards auf

Invisible Control 6 XTRA | SMART™
17
DEUTSCH
oder in Sichtweite des IR Sensors Ihres Fernsehers. Befestigen
Sie daraufhin das IR Smart Modul (4)unsichtbar.
Richten Sie die Fernbedienung auf den kleinen IR Empfänger, um
den gewünschten Befehl zu den “IR OUT“ Blaster LEDs (2) zu
versenden; diese werden den Infrarot-Befehl dann direkt an Ihre
A/V Geräte im (TV) Lowboard weiterleiten. Die ‘’IR TV’’ Blaster
LED (3) wird nur durch Bedienung mit Ihrem Smartphone/Tablet
gesteuert.
4. INSTALLATION
Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir,
die von Ihnen geplante Aufstellung zunächst auszuprobieren.
Schließen Sie dazu alles wie nachstehend beschrieben an, kleben
oder schrauben Sie die Komponenten jedoch noch nicht fest.
4.1 AUFSTELLUNG DES IR EMPFÄNGERS
Stellen Sie den äußerst kleinen IR Empfänger (1) der Invisible
Control 6 XTRA | SMART™in Sichtseite Ihrer (Infrarot)
Fernbedienung auf, sodass diese die übertragenen Befehle
empfangen kann (max. 10 Meter).
xBester Standort für den IR Empfänger wäre beispielsweise
auf dem (TV) Lowboard, in dem sich die A/V Geräte befinden
oder in Nähe des Fernsehers.
xUm das Kabel unsichtbar zu verlegen, können Sie es
aufgrund der Aussparung im Gehäuse an der Rückseite des
IR Empfängers durch die Unter- oder Rückseite führen.
xDer anliegende, selbstklebende Streifen ermöglicht
Anbringung an nahezu allen Stellen.

© MARMITEK
18
xErmitteln Sie die richtige Stelle, bevor Sie den IR Empfänger
definitiv festkleben.
xAchtung! Der Klebestreifen kann auf bestimmten
Oberflächen eine Verfärbung verursachen oder nach
Entfernung Klebereste hinterlassen.
4.2 ANBRINGUNG DER IR BLASTER LED
4.2.1 Im (TV) Lowboard
Kleben Sie die Blaster LEDs (2), die an den “IR OUT“ Ausgang
angeschlossen sind an jede beliebige Stelle in Ihrem
(TV)Lowboard, um alle sich im selben Schrankteil befindlichen AV
Geräte bedienen zu können.
xBei richtiger Anbringung kann ein einziges Blaster LED
sämtliche A/V Geräte, die sich im selben Feld befinden,
bedienen.
xWenn nicht alle A/V Geräte mit einem Blaster LED bedient
werden können, kann die Anbringung einer zweiten Blaster
LED bisweilen notwendig sein.
xOder Sie bringen die Blaster LED an einem der A/V Geräte
mittig des (TV) Lowboards an und die übrigen Geräte werden
durch Reflexion des Infrarotsignals auch bedient werden.

Invisible Control 6 XTRA | SMART™
19
DEUTSCH
4.2.2 Außerhalb des (TV) Lowboards
Kleben Sie die an den “IR TV" Ausgang angeschlossene Blaster
LED (3) außerhalb des (TV) Lowboards auf oder in Sichtweite des
IR Sensors Ihres Fernsehers.

© MARMITEK
20
4.3 Installation des IR Smart Moduls
Installieren Sie das IR Smart Modul (4) an einen erreichbaren Ort
auf oder neben Ihren A/V Geräten und in Reichweite einer
Steckdose.
xBerücksichtigen Sie die
Kabellänge der IR Blaster
LED und des IR Empfängers.
xUm die Betriebsfähigkeit
überwachen zu können,
müssen die Anschlüsse
zugänglich und die Leuchten
sichtbar bleiben.
xDer enthaltene,
selbstklebende Streifen macht Anbringung an nahezu jeder
Stelle möglich.
