Marmitek IR Control 11 XTRA User manual

R
Control 10/11 XT
R
20581/ 20130806 • IR CONTROL 10/11 XTRA™
ALL RIGHTS RESERVED MARMITEK ©
USER MANUAL 3
GEBRAUCHSANLEITUNG 13
GUIDE UTILISATEUR 23
MODO DE EMPLEO 33
MANUALE D’ISTRUZIONI 43
GEBRUIKSAANWIJZING 53
IR Control 10/11 XTRA™

IR CONTROL 10/11 XTRA™ 3
ENGLISH
SAFETY WARNINGS
xTo prevent short circuits, this product should only be used inside and
only in dry spaces. Do not expose the components to rain or moisture.
Do not use the product close to a bath, swimming pool etc.
xDo not expose the components of your systems to extremely high
temperatures or bright light sources.
xIn case of improper usage or if you have altered and repaired the
product yourself, all guarantees expire. Marmitek does not accept
responsibility in the case of improper usage of the product or when the
product is used for purposes other than specified. Marmitek does not
accept responsibility for additional damage other than covered by the
legal product responsibility.
xThis product is not a toy. Keep out of reach of children.
xDo not open the product: the device may contain live parts. The product
should only be repaired or serviced by a qualified expert.
xOnly connect the adapter to the mains after checking whether the
mains voltage is the same as the values on the identification tags.
Never connect an adapter or power cord when it is damaged. In that
case, contact your supplier.
1. INTRODUCTION
Congratulations on your purchase of the IR Control 10/11 XTRA™. With it
you can extend the IR (infrared) signals of remote controls. The IR Control
10/11 XTRA™ makes it possible to operate A/V devices while these are in a
closed cupboard or when your A/V equipment is out of sight.
2. SET CONTENT
1 x IR Module
1 x IR Receiver
The IR Control 10 XTRA™- contains an surface mount IR Receiver
The IR Control 11 XTRA™- contains a panel mount IR Receiver
2 x IR Extension cable with one IR blaster LED
1 x IR Extension cable with two IR emitter LEDs
1 x AVR connection cable
1 x Power adaptor
1 x Manual

4 © MARMITEK
3. HOW DOES IT WORK?
Locate your A/V equipment in a closed cupboard, TV cabinet or even in
another room. The IR receiver must be installed in view of your own remote
control. Stick the IR blaster LED wherever you want in the cabinet and
conceals the IR main module neatly. Point the remote control at the IR
receiver in order to send the appropriate command to the IR LEDs (via the
IR main module). These will then immediately pass this onto the A/V
equipment.
The IR Control 10/11 XTRA™ is made up of three main components;
(1) IR Receiver
The IR Receiver receives infrared commands from your remote control and
sends these onto the IR Module.
The IR Control 10 XTRA™- contains an surface mount IR Receiver
The IR Control 11 XTRA™- contains a panel mount IR Receiver
(2) IR Module
The IR Module receives infrared commands from the IR Receiver,
processes them and sends them onto all connected IR Extender Cables.
(3) IR extension cable with two emitter LEDs or one blaster LED
The IR extension cable receives the infrared commands from the IR Module
and converts them via the IR LEDs or IR blasters into infrared signals. The
IR emitter LEDs have a limited range and therefore they have to be stuck
accurately on the IR receiver window of the A/V device you want to operate.
An IR blaster LED radiates much more infrared light (even up to 2 meters)
so it easily can operate multiple devices and therefore placing can be less
accurate.

IR CONTROL 10/11 XTRA™ 5
ENGLISH
4. CONNECTIONS
The IR Module is the main component that connects IR Receivers, the
power adapter and IR Extender Cables to one another. All of the IR Module
connections are now explained so that you can get the most out of all of the
options available.
4.1 IR Input
IR RCVR:
standard IR input (3.5mm
jack) for the enclosed IR
Receiver
SCREW TERMINAL: IR
input for connecting up to
6 IR Receivers in parallel.
+12VDC: Red GND: Black STATUS: Yellow IR DATA: White
4.2 POWER Input
12VDC: Power adapter for the IR Module (enclosed), 5VDC/200mA
STATUS: Power adapter for the status signal (not enclosed), 5-24VDC or 5-
12VAC
Some A/V equipment (eg AV Receivers) have a switched power supply
(230VAC) at the back. This output automatically turns ON and OFF
whenever the A/V device is switched ON or OFF. By connecting a power
adapter (5-24VDC or 5-12VAC) to this switched output and connecting it
with the STATUS input from the IR module, a signal is sent to the IR
Receiver. When the A/V device is switched ON, a GREEN light is lit on the
IR Receiver.
4.3 IR Output
1 –4: four mini jack outputs for connecting the IR extension cables.
EMITTER / BLASTER: every output can be switched separately for
connecting blaster or emitter LEDs.

6 © MARMITEK
5. INSTALLATION
In order to check that the system works correctly, it is advisable to first test
the set-up you had in mind. To do so, connect everything as described
below but do not stick the components securely.
5.1 Locating the IR Receiver
Place the very small IR Receiver in a way that it is visible for your (infrared)
remote control and it can receive the sent commands (max. 10 meters). The
most logical place for the IR Receiver is, for example, on (or integrated into)
the cabinet containing the A/V equipment, or near the TV.
Exposed IR Receiver (IR Control 10 XTRA™)
xYou can run the cable underneath or behind, using the notch at the
back of the IR receiver housing; this allows the cable
to be hidden easily.
xUse the self-adhesive strip which is supplied to locate
the IR receiver just about anywhere you please.
xExperiment with the location before you stick the IR
receiver in its final position.
Hidden IR Receiver (IR Control 11 XTRA™)
xFirst test if everything works well in the desired set-up before drilling a
hole (12mm) to mount the hidden IR receiver.
xAfter mounting, click one of the two supplied caps (black or white) on
the IR Receiver's front if desired.
5.2 Placing the IR extension cable with one blaster LED
Marmitek recommends the use of IR blaster LEDs because they can
operate multiple A/V devices at the same time and they are very easy to
install. Use the supplied IR extension cable with emitter LEDs only as
solution if one or more devices cannot be operated (see chapter 5.3).

IR CONTROL 10/11 XTRA™ 7
ENGLISH

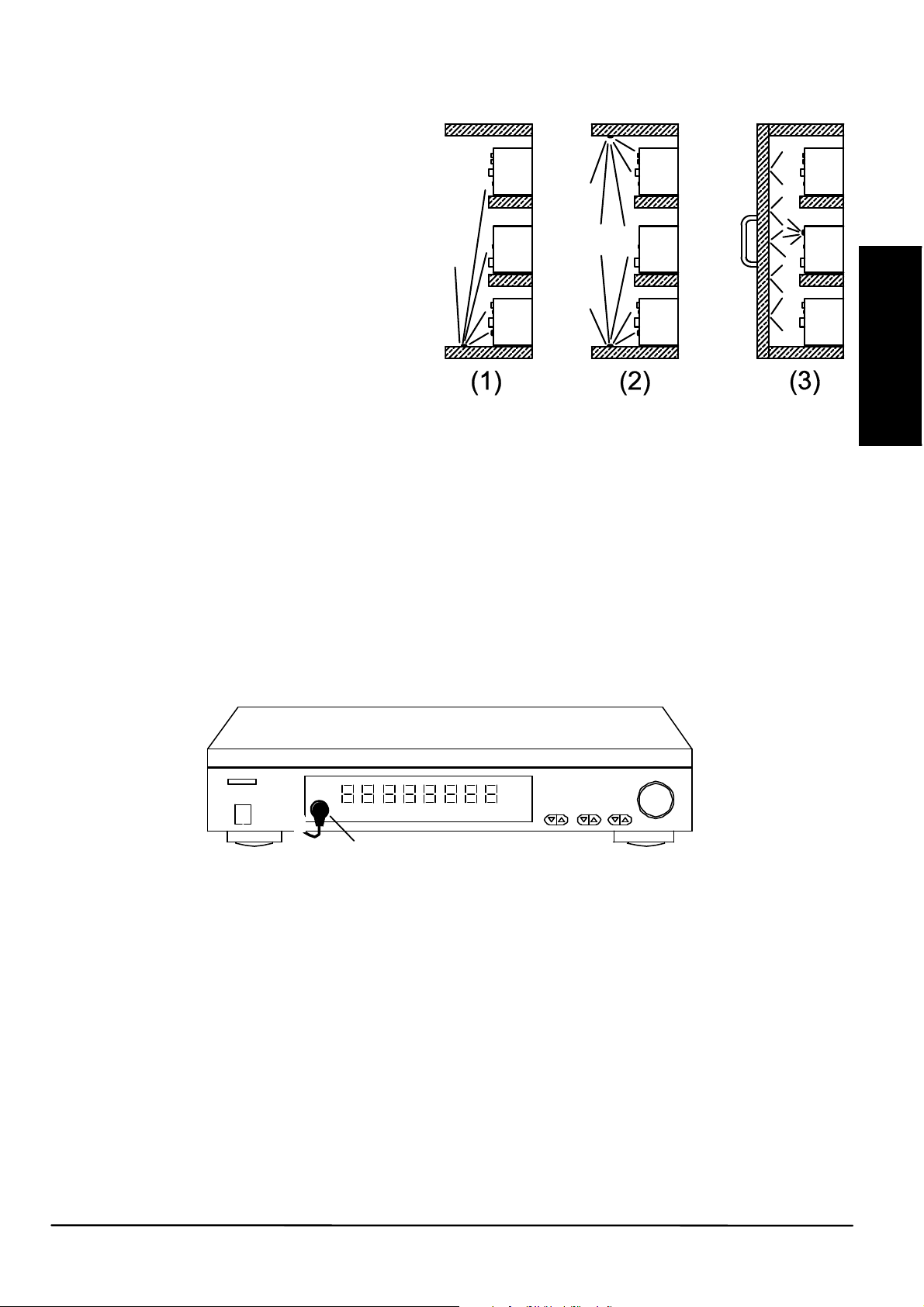

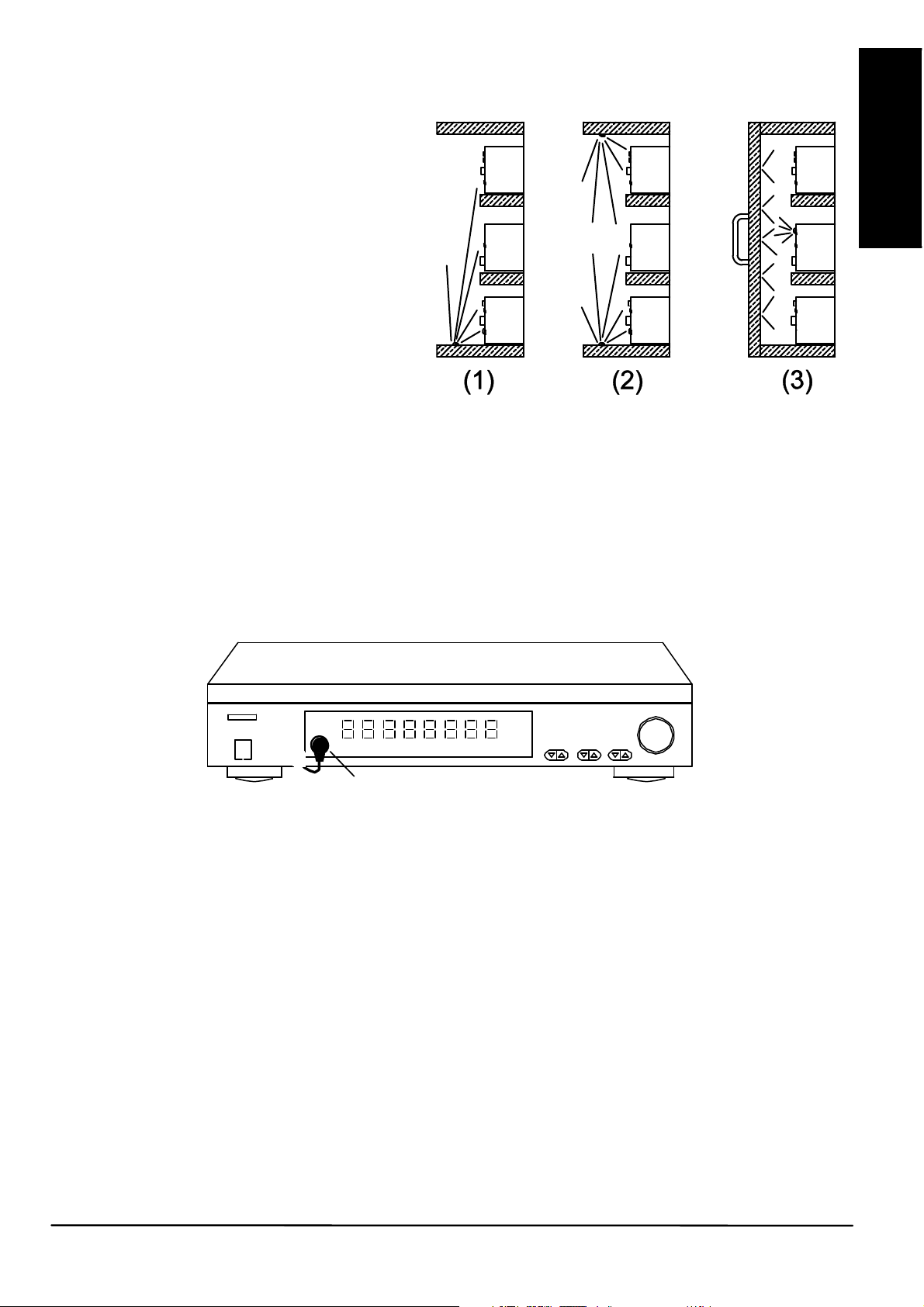

Place the IR blaster LED in the cabinet of the A/V devices you want to
operate.
xWith a correct placement one
blaster LED can operate all
A/V devices placed in the
same compartment.
xIn some situations it is
necessary to place a second
blaster LED if not all A/V
devices can be operated with
one blaster LED.
xOr you place the blaster LED
on one of the A/V devices in the middle of the cabinet and the other
equipment will be operated as well by the reflection of the infrared
signal.
5.3 Installation of the IR extension cable with emitter LEDs (as
problem solution)
Place the LEDs from the IR extender cable precisely on the IR window
(infrared sensor) on the A/V equipment that you wish to operate.
xEnsure that the IR extender cable’s LEDs are stuck precisely on the
A/V device’s infrared sensor (this can be extremely accurate on some
devices). The exact position can easily be located by shining a torch on
the front panel and looking for the IR sensor window.
xAll IR LEDs include self-adhesive film with which they are attached to
your A/V equipment.
xTest the position and the performance of the IR LEDs before you
secure them to the IR window on your A/V equipment.
xIf you use only one of the two LED’s, leave the other IR LED unused.
Never remove it from the extension cable!

8 © MARMITEK
5.4 Locating the IR Module
Mount the IR Module at an accessible place behind or alongside your A/V
equipment, in the vicinity of an electrical socket.
xBe aware of the cable length of the IR LEDs and the IR receiver.
xMake sure the connections for installation remain accessible.
5.5 Connecting the IR Module
1. Connect the installed IR extension cables to the ‘IR OUT’ connector of
the IR Module.
2. Switch only the switches of the IR Module in BLASTER mode if an IR
extension cable with one blaster LED is connected. In any other case,
leave the switch in the EMITTER mode.
NOTE: a wrong choice between the two possibilities can cause
damage to the IR LEDs and they can even become defective.
3. Connect the installed IR receiver cable to the ‘IR RCVR’ connector of
the IR Module.
4. Connect the power adapter to the ‘12VDC’ connector of the IR Module
and connect it to the mains.
5.6 Perform a function test of the product
1. If the IR Control 10/11 XTRA™ is properly connected, the light on the
IR receiver flashes if you push a button on the (infrared) remote control
and aim it towards the IR receiver.
2. Close the doors of your cabinet and make sure the A/V equipment
cannot receive an infrared command directly from the remote control.
Otherwise this could lead to operating problems.
3. You can now operate your A/V equipment via the IR Control 10/11
XTRA™ through the closed cabinet doors!
If the IR Control 10/11 XTRA is not reacting in a correct way, try
experimenting with the placement of the IR receiver and/or IR extension
cables (emitter or blaster). Placing it somewhere else could give a better
result.

IR CONTROL 10/11 XTRA™ 9
ENGLISH
6. ADVANCED INSTALLATION
6.1 Connecting multiple IR receivers
If you want to operate your A/V equipment from multiple rooms, you can
connect up to 6 IR receivers in parallel to the IR module. Cut therefore the
standard connector of the IR receiver and connect it to the SCREW
TERMINAL of the IR module (see paragraph 4.1).

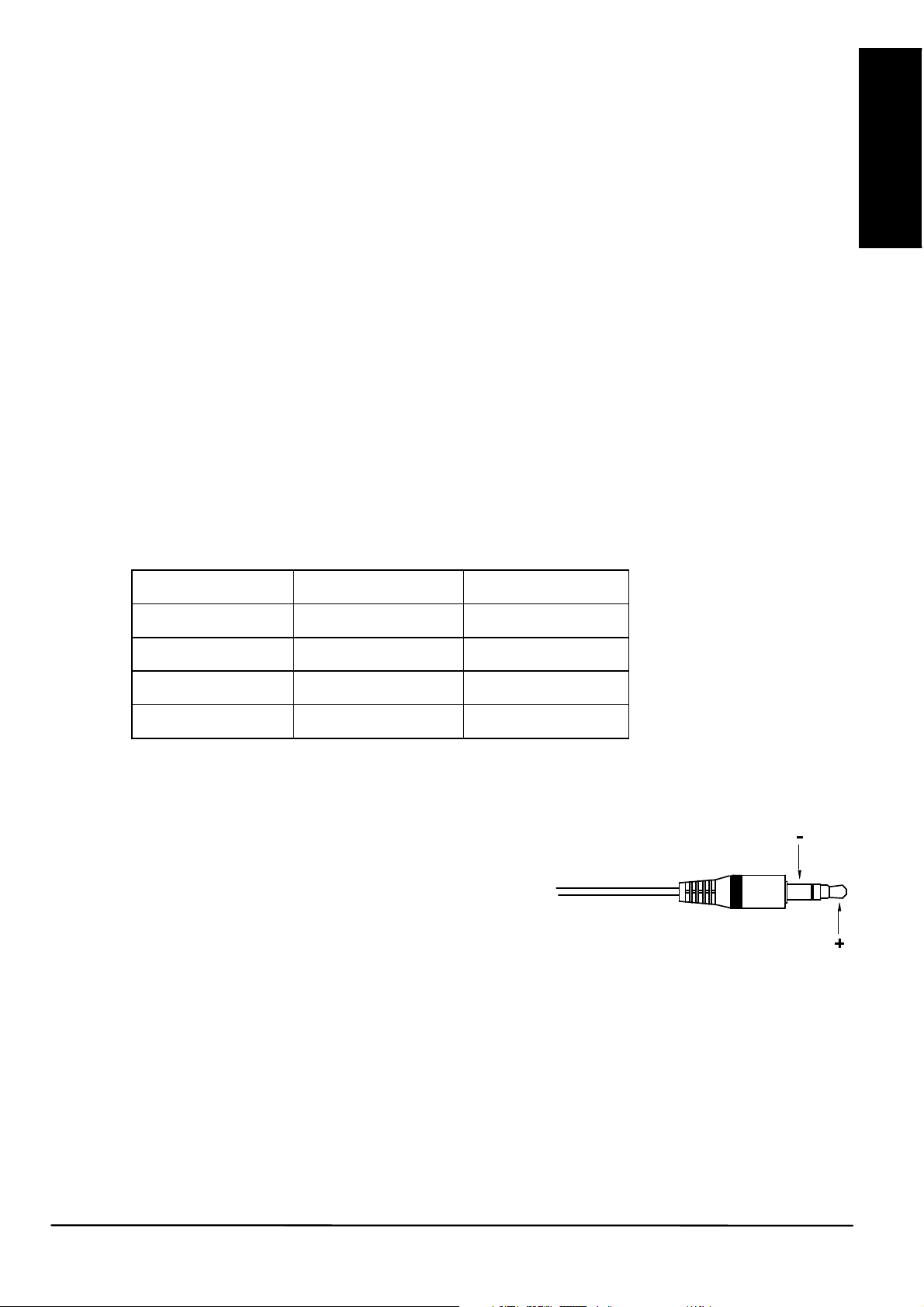

6.2 Extend the cable length of the IR receiver
Only the cables between the IR receiver and the IR module can be
extended. The IR cables with emitter or blaster LEDs cannot be extended.
Place the IR module as close as possible to your A/V equipment and extend
the cable between the IR receiver and the IR module if needed to a
maximum of 300 meters with CAT5 cable (or equal). Cut the standard
3.5mm connector off the IR receiver cable and extend the cable according
to the example below.
IR receiver
CAT5 cable
IR module
Red
Orange
+12VDC
Black
Blue
GND
Yellow
Green
STATUS
White
Brown
IR DATA
6.3 Connecting AVR connection cable
A/V equipment from different brands (for
instance Denon, Yamaha, Onkyo, Marantz,
etc) have a direct “IR IN” connector at the
back. A direct connection with the AVR
connection cables is an alternative way of
connecting your A/V equipment. The use of
an IR extension cable (with emitter or blaster LED) is not necessary here.
Note; check the technical documentation of your equipment to decide
whether the IR module of the IR control 10/11 XTRA can be connected
directly. Most IR cables use a 3.5mm mono jack connector where the tip is
used for the “IR Data” and the sleeve for “GND”.

10 © MARMITEK
7. FREQUENTLY ASKED QUESTIONS
The A/V equipment does not respond to signals from my remote
control.
xThe IR receiver has a receiving sensitivity of about 10 metres with an
acceptance angle of 90 degrees. Range is also dependent on the
remote control used.
xIf the ‘IR data’ light on the IR Receiver is continuously illuminated, the
IR receiver is probably being disrupted by another infrared signal. Try
to locate the IR receiver so that it encounters as little disruption as
possible from, for example, direct sunlight, Flat Screen TVs, (LCD,
Plasma, LED), fluorescent lighting or energy-efficient light bulbs.
xThe IR receiver does not work with some A/V devices and models that
use higher IR frequencies such as Bang & Olufsen (B&O).
xEnsure that the IR receiver and the IR extender cable are correctly
connected and that these are plugged in properly.
xSome IR windows from set-top and satellite boxes are very sensitive
and are easily disrupted. These devices then receive too much infrared
light and will either work badly or not work at all. Relocate the IR LED
so that less infrared light is received via the IR window.
Do you have other questions that have not been resolved by the above
information? Please go to www.marmitek.com

IR CONTROL 10/11 XTRA™ 11
ENGLISH
8. TECHNICAL DATA
IR receiver
Frequency range: 30-60 KHz
IR reception range: ± 10 meters
IR reception angle: 90º (+45º/-45º from centre)
Cable length: 3 meters, extendable up to 300 meters
IR reception indication: YES, purple indication LED
Status indication: YES, green indication LED
Receiver dimensions: Surface mount: 40 x 13 x 11mm
Panel mount: 14 x 52mm, Ø 12mm (drill size)
IR module
Power supply POWER: 100-240VAC 50/60Hz, 12VDC 200mA (supplied)
Power supply STATUS: 5-24VDC / 5-12VAC plug, - 5.5mm outside / +
2.1mm inside (not supplied)
IR input: 1x 3.5mm jack connector, for standard IR
receiver
1x screw connector, for up to 6 in parallel
connected IR receivers. Extendable up to 300
meters using CAT5 (or equivalent)
IR output: 4x 3.5mm jack plug (mono), switchable for IR
extension cables with emitter or blaster LEDs
Dimensions: 95 x 46 x 20mm
IR extension cable with 1 blaster LED
Connection: 3.5mm jack plug (mono)
IR LEDs: 1x IR blaster LED
Cable length: 3 meters
IR extension cable with 2 emitter LEDs
Connection: 3.5mm jack plug (mono)
IR LEDs: 2x IR emitter LEDs
Cable length: 3 meters
Specifications may change without prior notice.

12 © MARMITEK
9. OPTIONAL
Extra IR receiver (Art. nr. 08142/ 08143)
Every system needs at least one IR receiver (up to 6). With an extra IR
receiver you can also operate your A/V devices from another room.
IRC3060S –Surface Mount, Item # 08142
IRC3060S –Panel Mount, Item # 08143
See datasheets of the IR receivers at www.marmitek.com
IR extension cable with one blaster LED (Art. nr. 08144)
An IR blaster radiates much more infrared light (even up to 2 meters) so it
can operate multiple devices. Placement of the IR blaster is a lot less critical
as opposed to IR LEDs. See datasheets of the IR Blaster LED on
www.marmitek.com.
IR extension cable with two emitter LEDs (Art. nr. 08145)
The LEDs of the IR extension cables with 2 emitter LEDs have to be stuck
to the A/V device(s) you want to operate. See datasheets of the IR emitter
LEDs on www.marmitek.com.
Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol on
the product and/or its packaging must not be disposed of with unsorted municipal
waste. The symbol indicates that this product should be disposed of separately from
regular household waste streams. It is your responsibility to dispose of this and other
electric and electronic equipment via designated collection facilities appointed by the
government or local authorities. Correct disposal and recycling will help prevent potential negative
consequences to the environment and human health. For more detailed information about the
disposal of your old equipment, please contact your local authorities, waste disposal service, or
the shop where you purchased the product.

IR CONTROL 10/11 XTRA™ 13
DEUTSCH
SICHERHEITSHINWEISE
xUm Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich
innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen
Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben
oder nahe eines Bades, Schwimmbades usw. verwenden.
xSetzen Sie die Komponente Ihres Systems nicht extrem hohen
Temperaturen oder starken Lichtquellen aus.
xBei einer zweckwidrigen Verwendung, selbst angebrachten
Veränderungen oder selbst ausgeführten Reparaturen verfallen alle
Garantiebestimmungen. Marmitek übernimmt bei einer falschen
Verwendung des Produkts oder bei einer anderen Verwendung des
Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung.
Marmitek übernimmt für Folgeschäden keine andere Haftung als die
gesetzliche Produkthaftung.
xDieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern
halten.
xDas Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf
lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen
oder Wartung nur Fachleuten.
xSchließen Sie den Netzadapter erst dann an das Stromnetz an,
nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem
Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals
einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind.
In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.
1. EINFÜHRUNG
Congratulations on your purchase of the IR Control 10/11 XTRA™. With it
you can extend the IR (infrared) signals of remote controls. The IR Control
10/11 XTRA™ makes it possible to operate A/V devices while these are in a
closed cupboard or when your A/V equipment is out of sight.
2. VERPACKUNGSINHALT
1x IR Modul
1x IR Empfänger
IR Control 10 XTRA™ – enthält einen Aufbau IR Empfänger
IR Control 11 XTRA™ – enthält einen Einbau IR Empfänger
1x AVR Verbindungskabel
2x IR Verlängerungskabel mit einem IR Blaster LED
1x IR Verlängerungskabel mit zwei IR Emitter LED’s
1x Netzteil
1x Gebrauchsanleitung

14 © MARMITEK
3. ARBEITSWEISE
Stellen Sie Ihre A/V Geräte in einen geschlossenen Schrank,
Fernsehschrank oder in einen anderen Raum. Der IR Empfänger muss in
Sichtweite Ihrer eigenen Fernbedienung installiert werden. Kleben Sie die
IR Blaster LED an einen gewünschten Ort im Schrank und verblenden Sie
das IR Hauptmodul. Richten Sie die Fernbedienung auf den IR Empfänger,
um den gewünschten Befehl (über das IR Hauptmodul) zu den IR LED’s zu
versenden; wonach diese diesen Infrarot-Befehl direkt an Ihre A/V Geräte
weiterleiten.
Das IR Control 10/11 XTRA™ besteht aus drei Hauptbestandteilen;
(1) IR Empfänger
Der IR Empfänger fängt Infrarot-Befehle Ihrer eigenen Fernbedienung auf
und sendet diese an das IR Modul weiter.
IR Control 10 XTRA™ – enthält einen Aufbau IR Empfänger
IR Control 11 XTRA™ – enthält einen Einbau IR Empfänger
(2) IR Modul
Das IR Modul empfängt die Infrarot-Befehle vom IR Empfänger, verarbeitet
diese und gibt sie an alle angeschlossene IR-Verlängerungskabel weiter.
(3) IR Verlängerungskabel mit zwei Emitter LED’s oder einem Blaster
LED
Das IR Verlängerungskabel empfängt die Infrarot-Befehle vom IR Modul
und wandelt sie über die IR LED’s oder IR Blaster in Infrarotsignale um. Die
IR Emitter LED's haben eine begrenzte Reichweite um müssen deshalb
präzise auf das IR Fenster des zu bedienenden A/V Gerätes geklebt
werden. Ein IR Blaster strahlt viel mehr Infrarotlicht ab (sogar bis über 2
Meter) wodurch dieser leichter mehrere Geräte bedienen kann und
Anbringung ungenauer sein darf.

IR CONTROL 10/11 XTRA™ 15
DEUTSCH
4. ANSCHLÜSSE
Das IR Modul ist der Hauptbestandteil der IR Empfänger, Netzteil und IR
Verlängerungskabel miteinander verbindet. Um alle Möglichkeiten optimal
nutzen zu können, werden nachstehend sämtliche Anschlüsse des IR
Moduls erläutert.
4.1 IR Input
IR RCVR:
Regulärer IR Eingang
(3.5mm Buchse) für
enthaltenen IR Empfänger
SCHRAUBTERMINAL:
IR Eingang, woran parallel
maximal 6 IR Empfänger
anschlossen werden
können.
+12VDC: Rot GND: Schwarz STATUS: Gelb IR DATEN: Weiß
4.2 POWER Input
12VDC: Netzteil für das IR Modul (enthalten) 5VDC/200mA
STATUS: Netzteil für Statussignal (nicht enthalten) 5-24VDC of 5-12VAC
Einige A/V Geräte (wie AV Empfänger) haben rückseitig ein Schaltnetzteil
(230VAC). Dieser Ausgang schaltet ebenfalls EIN und AUS, wenn das A/V
Gerät EIN oder AUS geschaltet wird. Wird an das Schaltnetzteil ein
Speisungsadapter (5-24VDC of 5-12VAC) angeschlossen und mit dem
STATUS Eingang des IR Moduls verbunden, dann wird ein Signal zum IR
Empfänger gesendet. Am IR Empfänger leuchter eine GRÜNE Lampe,
wenn das A/V Gerät EIN geschaltet ist.
4.3 IR Output
1 - 4: Vier Mini Buchsenanschlüsse für den Anschluss der IR
Verlängerungskabel
EMITTER / BLASTER: Jeder Ausgang kann einzeln geschaltet werden, um
Blaster oder Emitter LED’s anzuschließen.

16 © MARMITEK
5. INSTALLATION
Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von
Ihnen geplante Aufstellung zunächst auszuprobieren. Schließen Sie dazu
alles wie nachstehend beschrieben an, kleben oder schrauben Sie die
Komponenten jedoch noch nicht fest.
5.1 AUFSTELLUNG DES IR EMPFÄNGERS
Stellen Sie den äußerst kleinen IR Empfänger in Sichtseite Ihrer (Infrarot)
Fernbedienung auf, sodass dieser die übertragenen Befehle empfangen
kann (max. 10 Meter). Bester Standort für den IR Empfänger wäre
beispielsweise auf (oder integriert in) dem Schrank, in dem sich das A/V
Gerät befindet oder nahe des Fernsehers.
Aufbau IR Empfänger (IR Control 10 XTRA™)
xUm das Kabel unsichtbar zu verlegen, können Sie es
aufgrund der Aussparung im Gehäuse an der
Rückseite des IR Empfängers durch die Unter- oder
Rückseite führen.
xDer anliegende, selbstklebende Streifen ermöglicht
Anbringung an nahezu allen Stellen.
xErmitteln Sie die richtige Stelle, bevor Sie den IR Empfänger definitiv
festkleben.
Einbau IR Empfänger (IR Control 11 XTRA™)
xTesten Sie zunächst die Funktionstüchtigkeit in der gewünschten
Aufstellung, bevor für den Einbau IR Empfänger ein Loch zu bohren
(12mm).
xKlicken Sie nach der Montage, wenn gewünscht, eine der zwei
enthaltenen Abdeckungen (schwarz oder
weiß) auf die Vorderseite des IR
Empfängers.
5.2 Anbringung des IR Verlängerungskabels mit einem Blaster
LED
Marmitek empfiehlt die Verwendung von IR Blaster LEDs weil diese
mehrere AV Geräte zugleich bedienen können und Installation kinderleicht
ist. Verwenden Sie das enthaltene IR Verlängerungskabel mit Emitter LEDs

IR CONTROL 10/11 XTRA™ 17
DEUTSCH
nur als Problemlösung, wenn ein oder mehr Geräte nicht bedient werden
können (sehen Sie Kapitel 5.3).
Kleben Sie die IR Blaster LED in
den Schrank des A/V Geräts, das
Sie bedienen möchten.
xBei richtiger Anbringung kann
ein einziges Blaster LED
sämtliche A/V Geräte, die sich
im selben Feld befinden,
bedienen.
xWenn nicht alle A/V Geräte
mit einem Blaster LED bedient werden können, kann die Anbringung
einer zweiten Blaster LED bisweilen notwendig sein.
xOder Sie bringen die Blaster LED an einem der A/V Geräte mittig des
Schranks an und die übrigen Geräte werden durch Reflexion des
Infrarotsignals auch bedient werden.
5.3 Installation des IR Verlängerungskabels mit Emitter LEDs
(als Problemlöser)
Bringen Sie die LED’s des IR Verlängerungskabels akkurat auf dem IR
Fenster (Infrarotsensor) der zu bedienenden A/V Geräte an.
xDie LED des IR Verlängerungskabels müssen präzise auf den
Infrarotsensor des A/V Geräts geklebt werden; das erfordert große
Genauigkeit. Sie finden die genaue Position ganz einfach, indem Sie
mit einer Taschenlampe auf die Frontseite scheinen und das Fenster
des IR Sensors suchen.
xAlle IR LEDs haben eine selbstklebende Folie, womit sie auf die IR
Fenster Ihrer A/V Geräte befestigt werden.
xTesten Sie zunächst die Position und die Betriebsfähigkeit der IR LED,
bevor Sie diese definitiv an das IR Fenster Ihres A/V Geräts kleben.
xBenötigen Sie nur eines der zwei IR LED, lassen Sie die zweite IR LED
dann ungebraucht. Entfernen Sie diese niemals vom
Verlängerungskabel!

18 © MARMITEK
5.4 INSTALLATION DES IR MODULS
Installieren Sie das IR Modul an einen erreichbaren Ort hinter oder neben
Ihren A/V Geräten und in Reichweite einer Steckdose.
xBerücksichtigen Sie die Kabellänge der IR LEDs und des IR
Empfängers.
xHalten Sie die Anschlüsse für weitere Installationen frei.
5.5 Anschluss des IR Moduls
1. Schließen Sie das installierte IR Verlängerungskabel an den “IR OUT“
Anschluss des IR Moduls an.
2. Schalten Sie ausschließlich die Schalter des IR Moduls in die Blaster
Position, wenn daran ein IR Verlängerungskabel mit einem Blaster LED
angeschlossen ist. Lassen Sie die Schalter in allen anderen Fällen in
der EMITTER Position stehen.
ACHTUNG: Eine falsche Einstellung zwischen diesen zwei Stellungen
kann Schäden an den IR LEDs und somit einen Defekt verursachen.
3. Schließen Sie das installierte IR Empfängerkabel an den “IR RCVR“
Anschluss des IR Moduls an.
4. Schließen Sie den Netzteil an den "12VDC" Anschluss des IR Moduls
an und stecken Sie den Adapter in eine Steckdose
5.6 Betriebstest des Produkts
1. Nach korrektem Anschluss des IR Control XTRA™ blinkt die Leuchte
am IR Empfänger, wenn Sie die Taste der (Infrarot-Fernbedienung)
betätigen und Sie dabei auf den IR Empfänger richten.
2. Schließen Sie die Türen Ihres Schranks und verhindern Sie, dass auch
die A/V Geräte unmittelbar von der Fernbedienung ein Infrarot-
Kommando empfangen können. Das könnte nämlich zu
Bedienungsfehlern führen.
3. Sie können nunmehr Ihre A/V Geräte über die IR Control 10/11 XTRA
durch geschlossene Schranktüren hindurch bedienen!
Experimentieren Sie mit der Anbringung des IR Empfängers oder IR
Verlängerungskabels (Emitter oder Blaster), wenn die IR Control 10/11
XTRA nicht richtig reagiert. Eine andere Anbringung kann zu einem
besseren Endergebnis führen.

IR CONTROL 10/11 XTRA™ 19
DEUTSCH
6. VERFEINERTE INSTALLATION
6.1 Mehrere IR Empfänger anschließen
Wenn Sie Ihre A/V Geräte aus mehreren Räumen bedienen möchten,
können Sie bis zu 6 IR Empfänger parallel zum IR Modul schalten. Trennen
Sie dazu den regulären Anschluss des IR Empfängers und schließen Sie
diesen an den SCHRAUBTERMINAL des IR Moduls an (sehen Sie
Abschnitt 4.1).
6.2 Kabellänge des IR Empfängers verlängern
Nur die Verkabelung zwischen IR Empfänger und IR Modul kann verlängert
werden. Die IR Kabel mit Emitter oder Blaster LEDs können nicht
verlängert werden. Stellen Sie das IR Modul möglichst nahe Ihrer A/V
Geräte auf und verlängern Sie die Verkabelung zwischen IR Empfänger und
IR Modul mithilfe eines CAT5 Kabels (oder gleichwertig) wenn nötig bis auf
maximal 300 Meter. Trennen Sie den regulären 3,5 mm Anschluss des IR
Empfängerkabels und verlängern Sie die Kabel nach nachstehendem
Beispiel.
IR Empfänger
CAT5-Kabel
IR Modul
Rot
Orange
+12VDC
Schwarz
Blau
GND
Gelb
Grün
STATUS
Weiß
Braun
IR DATEN
6.3 AVR Verbindungskabel anschließen
A/V Geräte verschiedener Marken(z.B.
Denon, Yamaha, Onkyo, Marantz, etc) haben
an der Rückseite einen direkten “IR IN”
Anschluss. Eine direkte Verbindung mit dem
AVR Verbindungskabel ist eine alternative
Methode zum Anschließen Ihrer A/V Geräte.
Die Verwendung eines IR Verlängerungskabels *mit Emitter oder Blaster
LED) ist dann überflüssig.
Achtung; Schauen Sie in der technischen Dokumentation Ihrer Geräte
nach, ob das IR Modul des IR Control 10/11 XTRA direkt angeschlossen
werden kann. Die meisten IR Kabel verwenden einen 3.5 mm Mono
Buchsenanschluss, wobei der Ausgang für die "IR Daten“ und der Mantel
für "GND“ verwendet wird.

20 © MARMITEK
7. HÄUGIG GESTELLTE FRAGEN
Die A/V Geräte reagieren nicht auf Signale meiner Fernbedienungen.
xDer IR Empfänger hat eine Empfangsempfindlichkeit von ca. 10 Metern
bei einem 90 Grad Öffnungswinkel. Der Bereich hängt zudem von der
verwendeten Fernbedienung ab.
xLeuchtet die “IR Daten” Leuchte am IR Empfänger fortwährend, dann
wird der IR Empfänger möglicherweise durch ein Infrarot Störsignal
gestört. Achten Sie bei der Aufstellung des IR Empfängers darauf, dass
sich zwischen Empfänger und Sender möglichst wenig Störquellen wie
direkt einstrahlendes Sonnenlicht, Flachbildfernseher (LCD, Plasma,
LED), TL Beleuchtung oder Sparlampen befinden.
xDer IR Empfänger ist mit manchen A/V Geräten und Modellen, die
höhere IR Frequenzen nutzen, nicht vereinbar, wie z.B. Bang&Olufsen
(B&O).
xPrüfen Sie, ob der IR-Empfänger und das IR-Verlängerungskabel
richtig angeschlossen und vollständig eingestöpselt sind.
xManche IR Fenster von Settop- und Satellit Boxen sind sehr
empfindlich. Diese Geräte empfangen bisweilen zu viel
Infrarotstrahlung und werden auf Grund dessen nicht oder nur schlecht
funktionieren. Versetzen Sie die IR LED, sodass weniger Infrarotlicht
über das IR Fenster einstrahlt.
Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen
Sie dann unter www.marmitek.com
