Matco Tools MSJ25 User manual

Sheet No.
Issue Date: Rev. F, June 23, 2004
© SPX Corporation
Form No. 106464
1 of 2
Parts List and
Operating Instructions
for: MSJ25
Saddle Low Point: 4 in.
Saddle High Point: 24 in.
Lifting Range: 19.5 in.
Handle Length: 48 in.

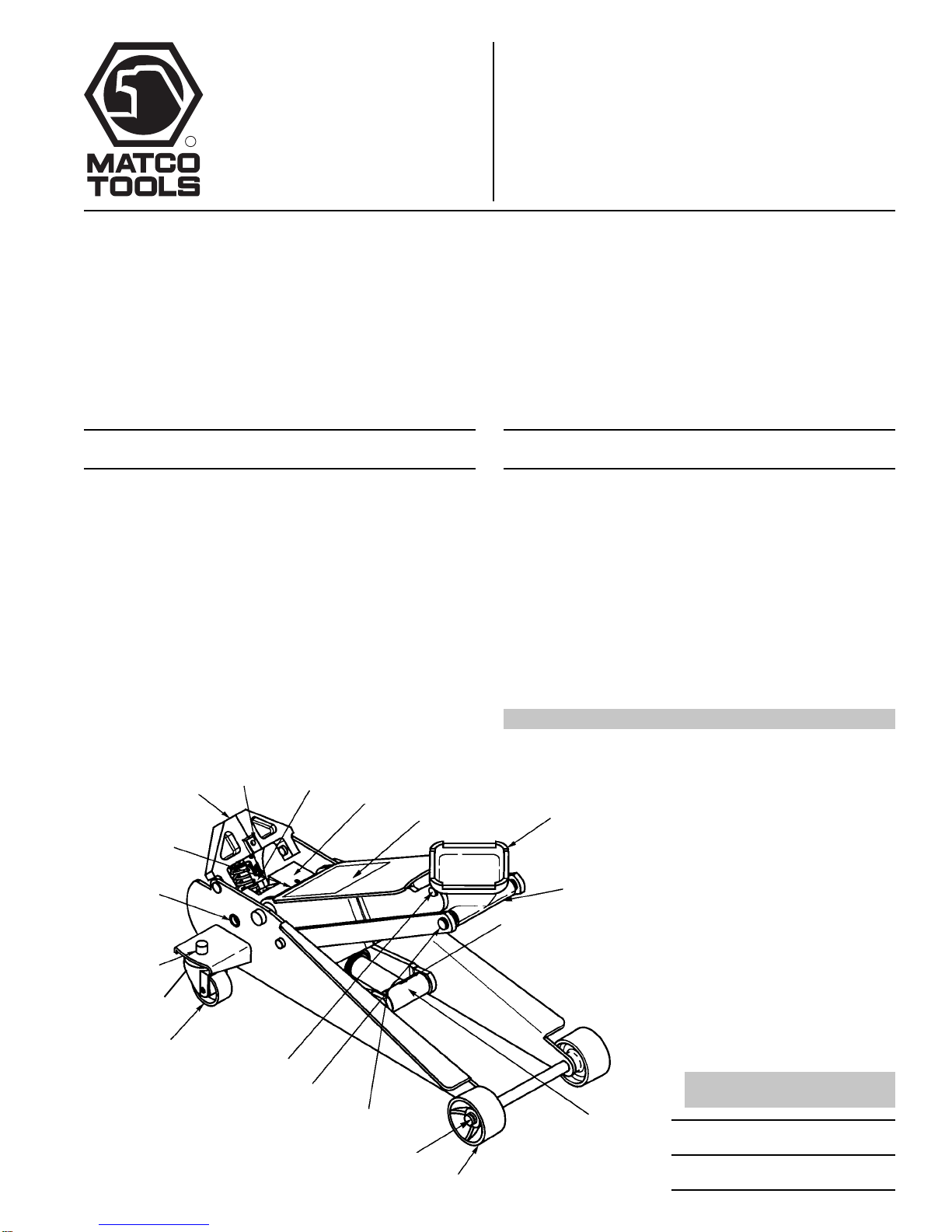

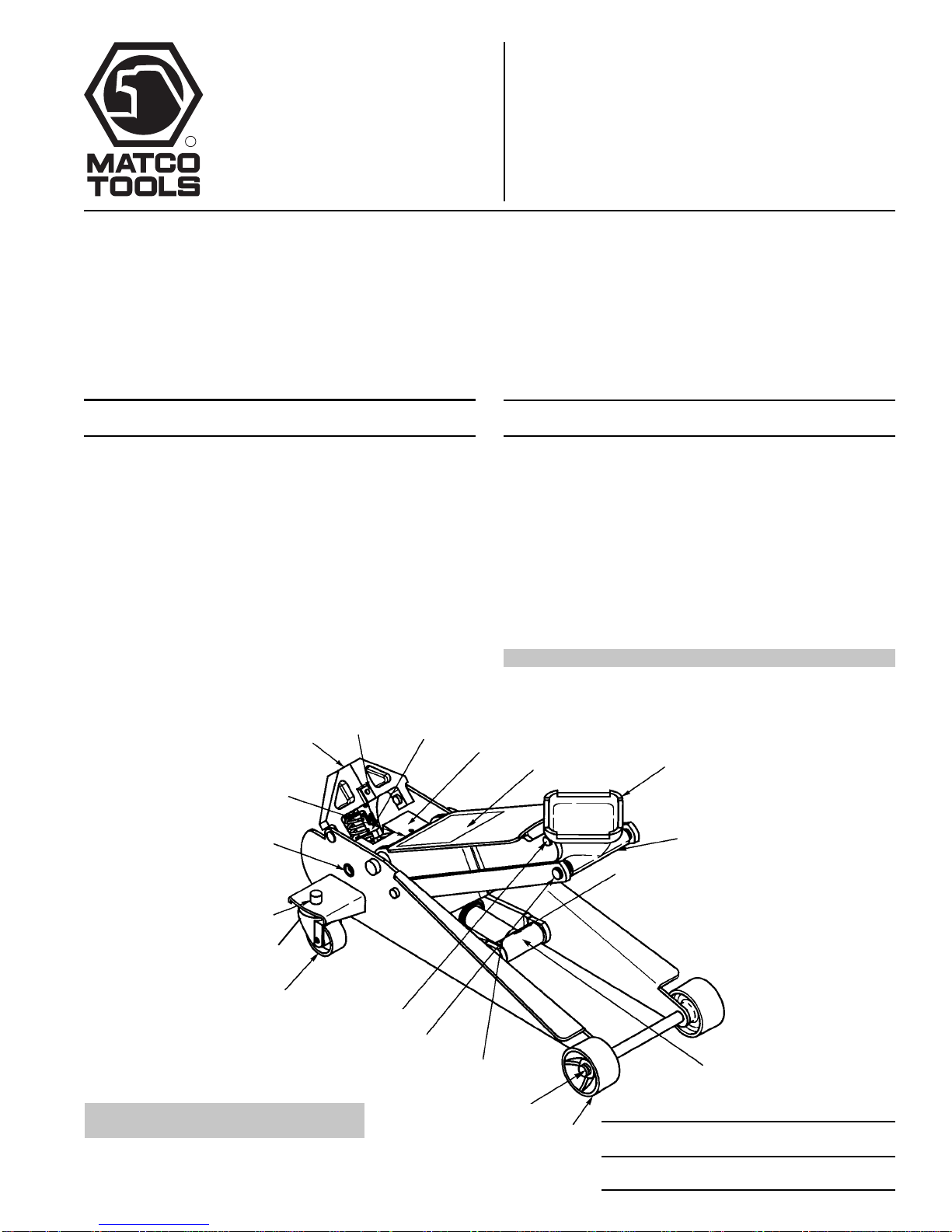

Item Part
No. No. Qty. Description
1501238 1Handle Assy (not shown)
212368 1 Hex Hd. Cap Screw (3/8-16)
3509167 1 U-joint
410549 1Spring Pin
5501795 1Hydraulic Assy (see back)
6504753 1Decal
7501237 1Saddle
8217176 1Cotter Pin (1/8-2")
9501800 2Front Wheel
10 15953 2Washer (3/4")
11 14855 6Retaining Ring (3/4")
12 501814 2Anchor Pin
13 513781 2Spring
14 501290 1Rod
Service Jack
Max. Capacity: 2-1/2 Tons
Application: Designed to lift a wide range of motor vehicles.
123, 4
67
8
9
10, 11
12, 13
14, 11
15
5
(parts list
on back
of this sheet)
16, 17
18, 19
20, 21
22, 11
23
24
15 501288 2Caster
16 10252 2 Lockwasher (3/4")
17 10397 2Hex Nut (3/4")
18 501818 4Spacer
19 501805 4 Bolt (5/8-11 x 1")
20 501291 1Rod
21 12101 2Retaining Ring (5/8")
22 501401 1Load Block
23 501817 1Grease Fitting
24 501410 1Saddle Pivot
25 10236 2Washer
PARTS INCLUDED BUT NOT SHOWN
501234 1Pump Roller
516675 1Pin / Retaining Ring Set
Item Part
No. No. Qty. Description
ll
ll
l
25
Shaded areas reflect the last
revisions made to this form.
R
1-877-764-7607

Parts List & Operating Instructions Form No. 106464, sheet 1 of 2, back
1
2
3
4
5
6, 7, 8
Item Part
No. No. Qty. Description
1501352 1Rod Assembly
2j501351 1Retaining Ring
3j501299 1Retaining Ring
4j10913 1O-ring
5j501807 1U-cup Packing
6js 10442 1Washer
7js 501804 1Ball Seat Screw
(torque to 120 in.•lbs.)
8js 12223 1Ball
9js 10268 1O-ring
10 js 501398 1Pump Release Valve
11 501354 1Pump Rod
12 501806 1Retaining Ring
13 501403 1Spring Retainer
14 13938 1Spring
15 j501397 1U-cup
16 501355 1Pump Tube
(torque to 75 ft.•lbs.)
17 j501400 1Crush Washer
18 j221271 1Wear Ring
19 j501298 1Wear Ring
20 j14739 1O-ring
21 501300 1Gland
22 221278 1 Plug (not shown)
Parts marked with an asterisk (j) are included in
Seal Kit No. 501816.
Parts marked with a triangle (s) are included in
Pump Release Valve Repair Kit No. 501235.
Bleeding Air from the System
Aircanaccumulatewithinahydraulicsystemduringshipment,oriftheautomatictransmissionfluid(ATF)supplyrunstoo
low. This entrapped air causes the jack to respond slowly or feel “spongy.” The following procedure bleeds air from the
system.
1. Remove the jack from service, and place it on a level surface.
2. Open the release valve by turning the handle all the way counterclockwise (CCW).
3. Pump the handle six full strokes.
4. Close the release valve by turning the handle all the way clockwise (CW).
5. Pump the handle until the lift arm is fully extended.
6. Lower the lift arm by turning the handle all the way counterclockwise (CCW).
7. Testthejackfornormaloperation.Iftheliftpaddoesn’trisetothecorrectheight,repeatSteps2–6.Ifthisdoesn’tsolve
the problem, call the OTC Technical Services Dept. at [phone].
9
10
11

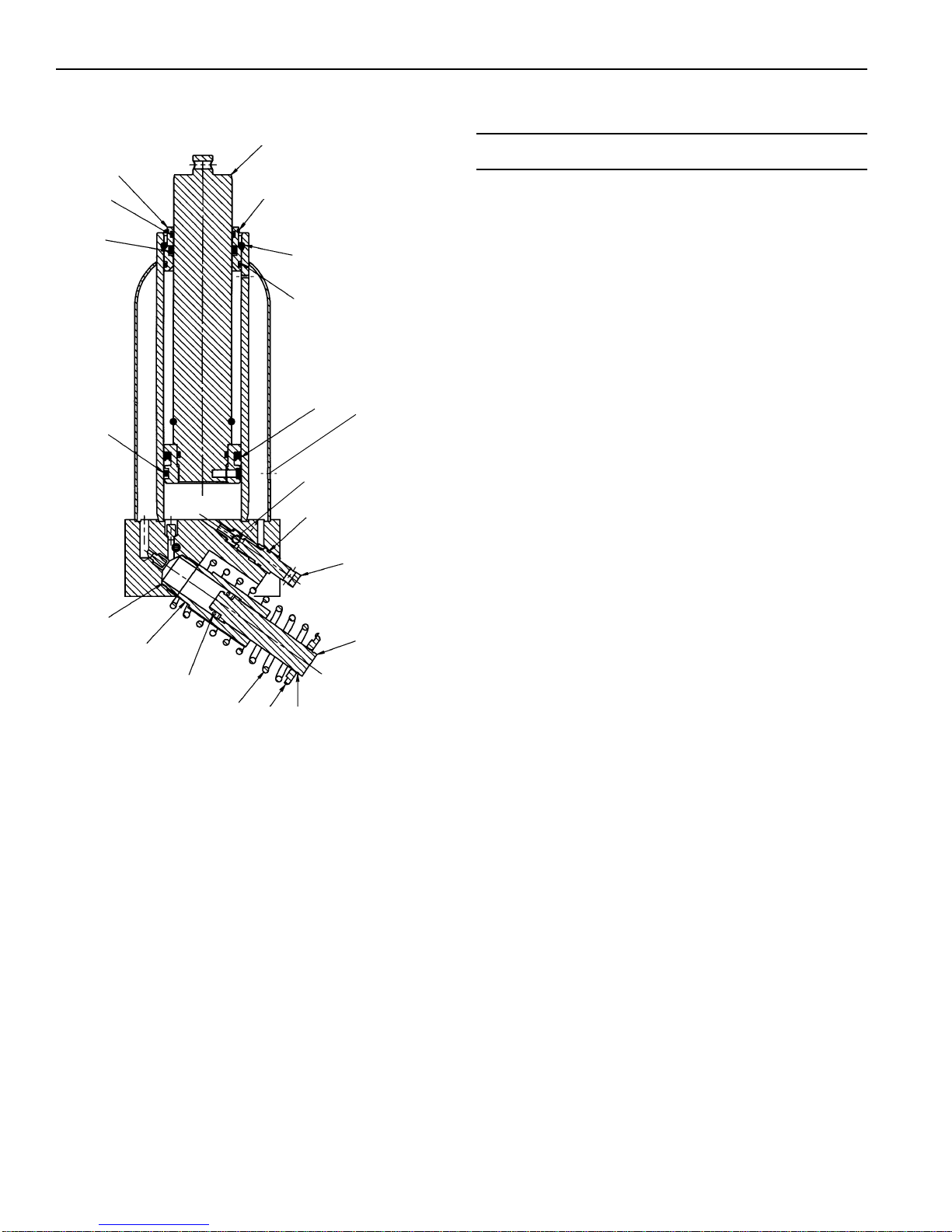

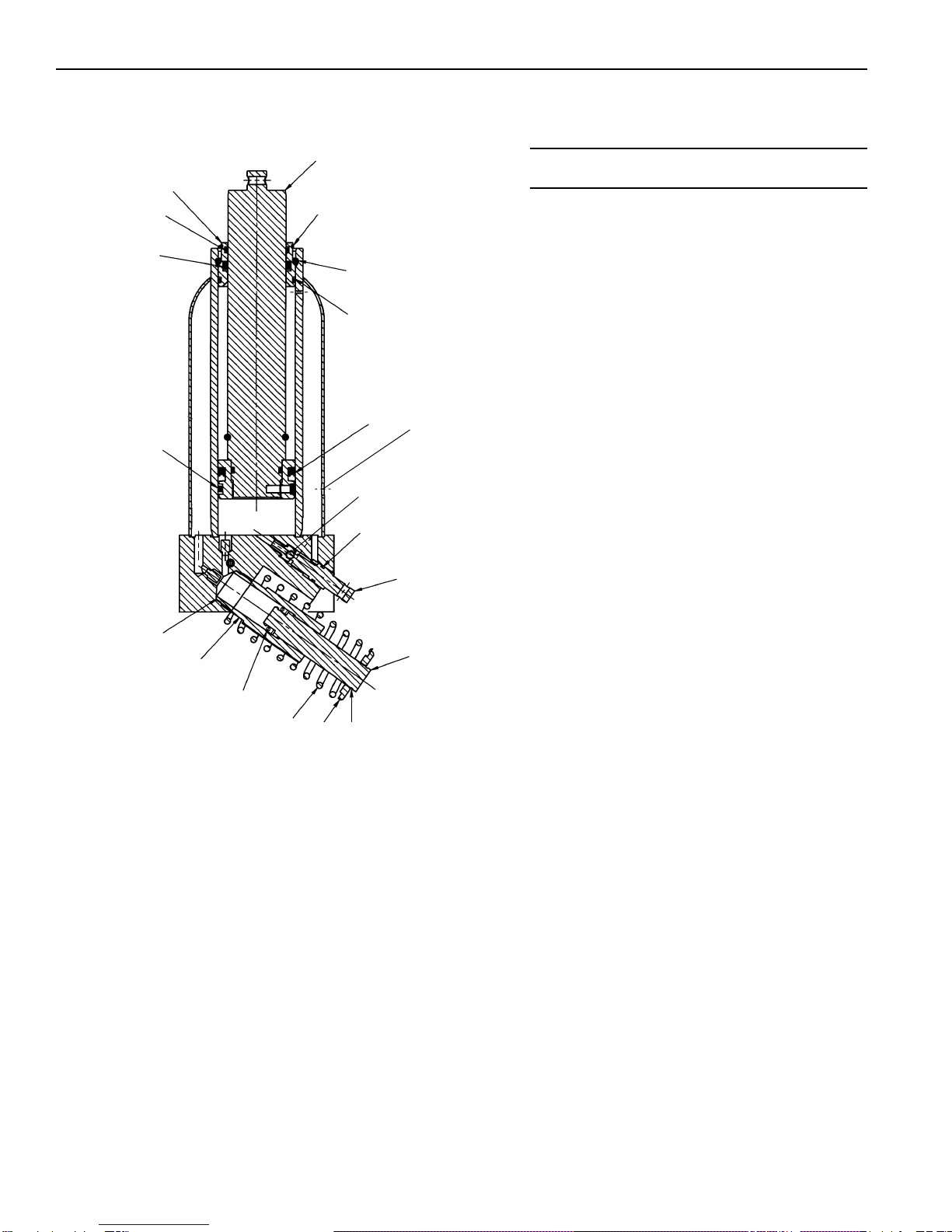

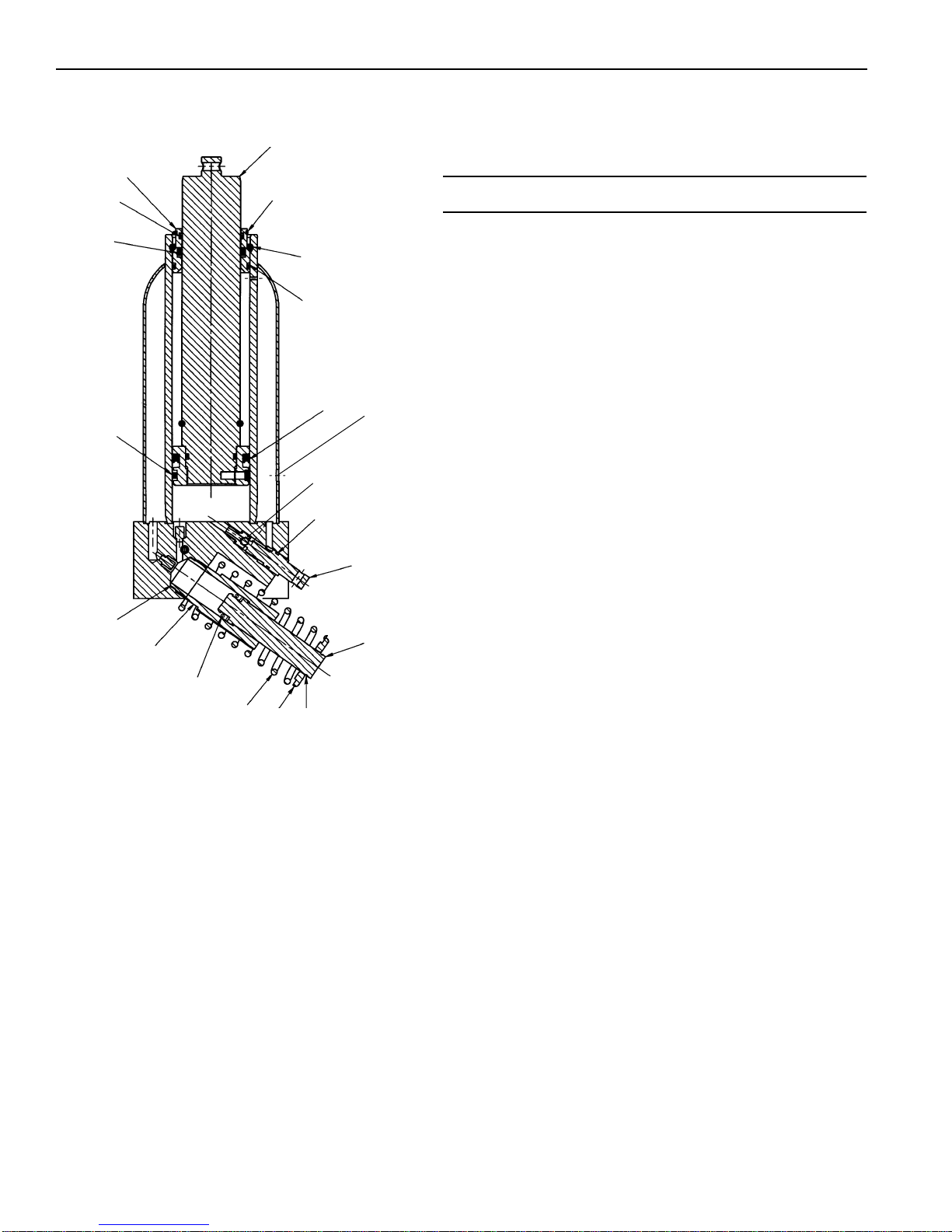

No. 501795 Hydraulic Assembly
12
13
14
15
16
17
18
19
20
21
22

Sheet No.
Issue Date: Rev. F, June 23, 2004
© SPX Corporation
Parts List & Operating Instructions Form No. 106464

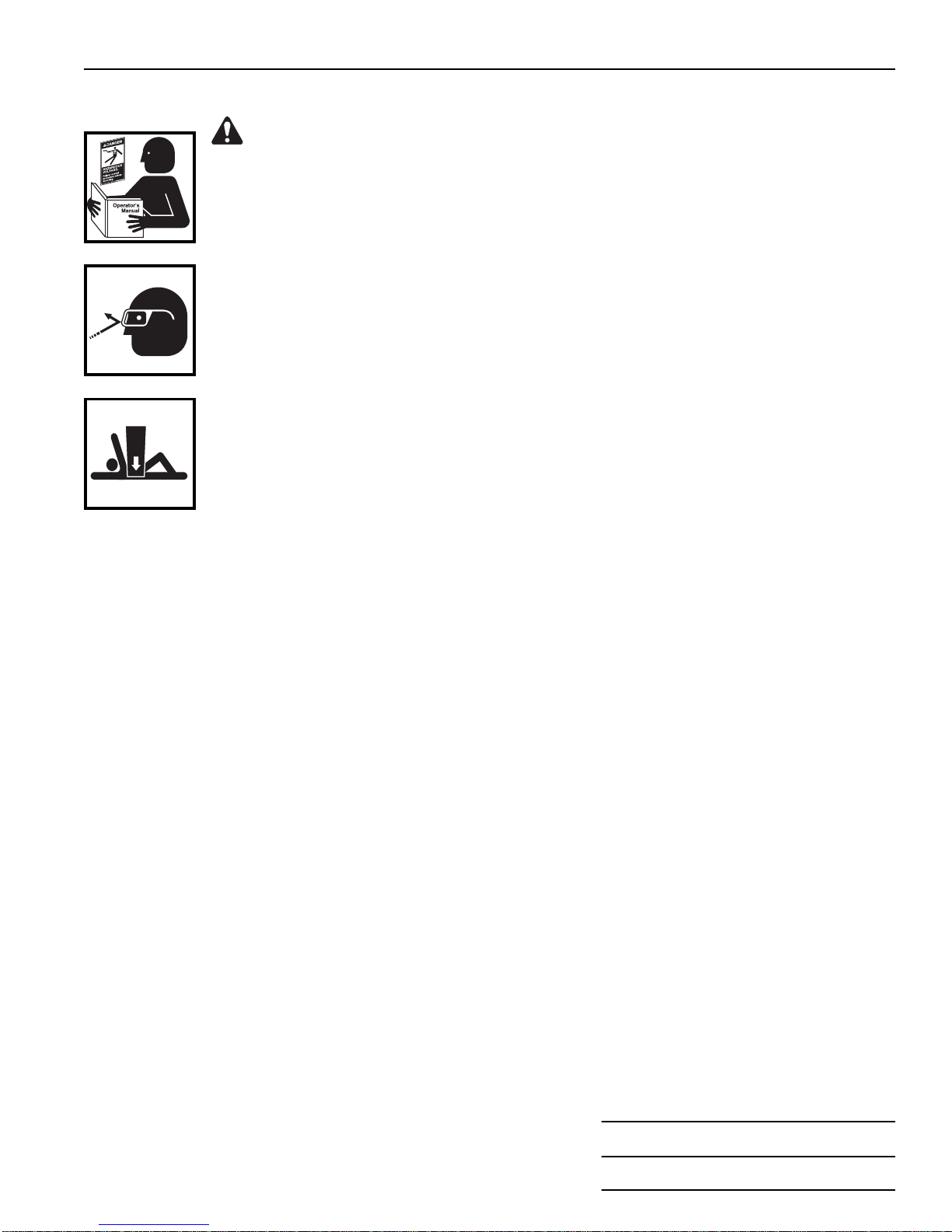

Safety Precautions
CAUTION: To prevent personal injury and damage to equipment,
•Read, understand, and follow all instructions, including ASME PALD Part 10 for service jacks.
If the operator cannot read these instructions, operating instructions and safety precautions
must be read and discussed in the operator’s native language.
•Before using the service jack to lift a vehicle, refer to the vehicle service manual to determine
recommended lifting surfaces on the vehicle chassis.
•Wear eye protection that meets ANSI Z87.1 and OSHA standards.
•Inspectthejackbeforeeachuse;donotusethejackifit’sdamaged,altered,orinpoorcondition.
Take corrective action if any of the following conditions are found: cracked or damaged
housing;excessivewear,bending,orotherdamage;leakinghydraulicfluid;scoredordamaged
piston rod; loose hardware; modified or altered equipment.
•A load must never exceed the rated lifting capacity of the jack.
•Usethejackonahard,levelsurface.Thejackmustbefreetorollwithoutanyobstructionswhile
lifting or lowering the vehicle. The wheels of the vehicle must be in the straight-ahead position,
and the hand brake released.
•Use the jack for lifting purposes only. Stay clear of a lifted load. Place support stands under the
axles before working on the vehicle.
•Center the load on the jack saddle. Off-center loads can damage seals and cause jack failure.
Lift only dead weight.
•Do not use blocks or other extenders between the saddle and the load being lifted.
•Do not modify the jack or use adapters unless approved or supplied by OTC.
•Lower the jack slowly and carefully while watching the position of the jack saddle.
•Use only approved automatic transmission fluid (ATF). The use of alcohol or hydraulic brake
fluid could damage seals and result in jack failure.
This guide cannot cover every situation, so always do the job with safety first.
Operating Instructions
Setup
1. Loosen the thumb screw on the front of the handle socket.
2. Grease the socket opening. Insert the handle.
3. Torque the thumb screw to 150–200 in. lbs.
Operation
1. Close the release valve by turning the handle clockwise (CW) as far as it will go.
2. Positionthejackunderthevehicle.IMPORTANT:Use themanufacturer’srecommendedliftingpointsonthechassis.
3. Pump the jack handle to raise the saddle to the contact point.
3. Checktheplacementofthejack;theloadmustbecenteredonthejacksaddle.IMPORTANT:Avoidwheelobstructions
such as gravel, tools, or uneven expansion joints.
4. Finish lifting the vehicle by pumping the handle. Do not attempt to raise the jack beyond its travel stops.
5. Place approved support stands under the vehicle at points that will provide stable support. Before making repairs on
thevehicle,loweritontothesupportstandsbySLOWLYandCAREFULLYturningthehandlecounterclockwise(CCW).
2 of 2

Parts List & Operating Instructions Form No. 106464, sheet 2 of 2, back
Preventive Maintenance
IMPORTANT: The greatest single cause of failure in hydraulic units is dirt. Keep the service jack clean and well
lubricated to prevent foreign matter from entering the system. If the jack has been exposed to rain, snow, sand, or grit, it
must be cleaned before it is used.
1. Store the jack in a well-protected area where it will not be exposed to corrosive vapors, abrasive dust, or any other
harmful elements.
2. Regularly lubricate the moving parts in the wheels, arm, handle, and pump roller pin.
3. Replace the automatic transmission fluid (ATF) in the reservoir at least once per year. To check the ATF level, lower
the lift arm completely. Remove the rubber filler plug. The ATF level should be at the bottom of the filler plug hole. If
necessary,addATF,andinstallthefillerplug.Important:Theuseofalcoholorhydraulicbrakefluidcoulddamage
the seals and result in jack failure.
4. Inspect the jack before each use. Take corrective action if any of the following problems are found:
a. cracked, damaged housing c. leaking hydraulic fluid e. loose hardware
b. excessive wear, bending, other damage d. scored, damaged piston rod f. modified equipment
5. Keep warning labels and instructional decals clean and readable. Use a mild soap solution to wash external surfaces
of the jack.
Troubleshooting Guide
Repair procedures must be performed in a dirt-free environment by qualified personnel who are familiar with this
equipment.CAUTION:Allinspection,maintenance,andrepairproceduresmustbeperformedwhenthejackisfree
of a load (not in use).
Trouble Cause Solution
Jack does not lift
Jack lifts only partially
Jack advances slowly
Jack lifts load, but doesn’t hold
Jack leaks ATF
Jack will not retract
Jack retracts slowly
1.Release valve is open.
2.Low/no ATF in reservoir.
3.Air-locked system.
4.Load is above capacity of jack.
5.Delivery valve and/or bypass valve not
working correctly.
6.Packing worn out or defective.
1.Close release valve.
2.Fill with oil and bleed system.
3.Bleed system.
4.Use correct equipment.
5.Clean to remove dirt or foreign matter.
Replace ATF .
6.Replace packing.
1.Too much or not enough ATF .
1.Check ATF level.
1.Pump not working correctly.
2.Leaking seals.
1.Rework pump.
2.Replace seals. (Seal Kit No. 501816 is
available from OTC.)
1.Cylinder packing is leaking.
2.Valve not working correctly (suction,
delivery, release, or bypass).
3.Air-locked system.
1.Replace packing.
2.Inspect valves. Clean and repair seat
surfaces. (Repair Kit No. 501235 is
available from OTC.)
3.Bleed system.
1.Worn or damaged seals.
1.Replace seals.
1.Release valve is closed.
1.Open release valve all the way
counterclockwise (CCW). May be
necessary to clean release valve.
1.Cylinder damaged internally.
2.Return spring is damaged.
3.Link section is binding.
1.Send jack to OTC-authorized service
center. (Refer to OTC Form No. 104031.)
2.Replace return spring.
3.Lubricate or replace link section.

Hoja No.
Fecha de publicación: Rev. F, 23-junio-04
© SPX Corporation
Formulario No. 106464
1 de 2
Lista de partes e
instrucciones de funcionamiento
para: MSJ25
Punto bajo del collarín: 10.16 cm (4 in.)
Punto alto del collarín: 60.96 cm (24 in.)
Rango de elevación: 49.53 cm (19.5 in.)
Largo de la manija: 1.22 m (48 in.)
Gato de servicio
Capacidad máxima: 2.5 toneladas (2-1/2 tons)
Aplicación: Diseñado para levantar una amplia gama de vehículos automotores.

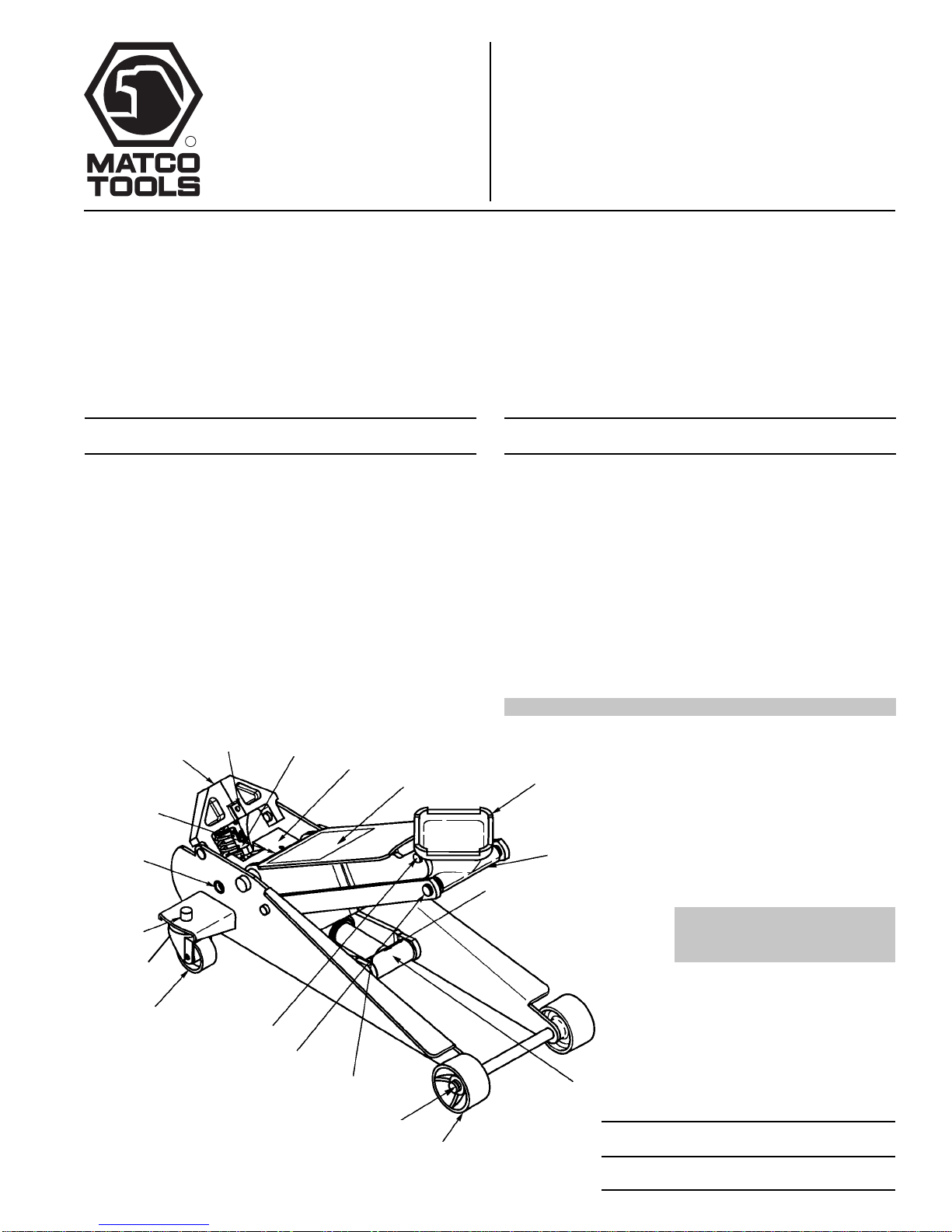

No. de No. de
Orden Parte Cant. Descripción
1501238 1 Ensamble de la manija (no se muestra)
212368 1Tornillo de tapa de cabeza
hexagonal (.95-16 [3/8-16])
3509167 1Unión en U
410549 1Pasador de rodillo
5501795 1Unidad hidráulica
(reverso de la hoja 1 de 2)
6504753 1 Calcomanía
7501237 1Collarín
8217176 1Pasador con chaveta (1/8-2")
9501800 2Rueda delantera
10 15953 2Arandela (1.91 cm [3/4"])
11 14855 6Anillo retenedor (1.91 cm [3/4"])
12 501814 2Pasador de ancla
13 513781 2Resorte
123, 4
67
8
9
10, 11
12, 13
14, 11
15
5
16, 17
18, 19
20, 21
22, 11
23
24
14 501290 1Varilla
15 501288 2Cáster
16 10252 2Arandela de seguridad
(1.91 cm [3/4"])
17 10397 2Tuerca hexagonal (1.91 cm [3/4"])
18 501818 4Espaciador
19 501805 4Perno (5/8-11 x 1")
20 501291 1Varilla
21 12101 2Anillo retenedor (5/8")
22 501401 1Bloque para carga
23 501817 1Grasera de presionar
24 501410 1Collarín Pivote
25 10236 2Arandela
No se muestra
501234 1Rodillo de la bomba
516675 1Juego de anillo/resorte de retención
No. de No. de
Orden Parte Cant. Descripción
ll
ll
l
25
Las áreas sombreadas reflejan
la última revisión que se le
realizó a este formulario.
R
1-877-764-7607

Lista de partes e instrucciones de funcionamiento Formulario No. 106464, reverso de la hoja 1 de 2
Purga de aire del sistema
Puede acumularse aire dentro de un sistema hidráulico durante el embarque o si el suministro de automatic transmission fluid
(ATF) (líquido para transmisión automática) trabaja demasiado bajo. Este aire atrapado ocasiona que el gato responda de
manera lenta o se sienta “esponjoso”. El siguiente procedimiento purga aire del sistema.
1. Retire del servicio el gato y colóquelo en una superficie nivelada.
2. Abra la válvula de liberación girando la manija completamente hacia la izquierda.
3. Bombee la manija con seis golpes completos.
4. Cierre la válvula de liberación girando la manija completamente hacia el lado derecho.
5. Bombee la manija hasta que el brazo de elevación esté completamente extendido.
6. Baje el brazo de elevación girando la manija completamente hacia la izquierda.
7. Pruebe si el gato funciona normalmente. Si la plataforma de elevación no sube a la altura correcta, repita los pasos 2-6.
Si no se resuelve el problema, llame al Departamento de Servicio Técnico de OTC al [phone].
1
2
3
4
5
6, 7, 8
Item Part
No. No. Qty. Description
1501352 1Varilla
2j501351 1Anillo retenedor
3j501299 1Anillo retenedor
4j10913 1Empaque de anillo
5j501807 1Sello de la copa en U
6js 10442 1Arandela
7js 501804 1Tornillo del asiento de bolas
(torque a 120 pulg/lbs)
8js 12223 1Bola de acero
9js 10268 1Empaque de anillo
10 js 501398 1Bomba la válvula de liberación
11 501354 1Varilla de la bomba
12 501806 1Anillo retenedor
13 501403 1Retenedor de resorte
14 13938 1Resorte
15 j501397 1Sello de la copa en U
16 501355 1Bomba de tubo
(torque a 75 pies/lbs)
17 j501400 1Arandela
18 j221271 1Soporte de bronce
19 j501298 1Soporte de bronce
20 j14739 1Empaque de anillo
21 501300 1Tuerca
22 221278 1Conector (no se muestra)
Las partes marcadas con un asterisco (j) se incluyen en el Kit
de sellos No. 501816.
Las partes marcadas con un triángulo (s) se incluyen en el Kit
No. 501235.
9
10
11
No. 501795 Ensamble hidráulico
12
13
14
15
16
17
18
19
20
21
22

Hoja No.
Fecha de publicación: Rev. F, 23-junio-04
© SPX Corporation
Lista de partes e instrucciones de funcionamiento Formulario No. 106464
Precauciones de seguridad
Precaución: Para evitar lesiones personales y daño al equipo,
•Lea, comprenda y siga todas las instrucciones, inclusive la Parte 10 ASME PALD para gatos de
servicio. Si el operador no puede leer español, las instrucciones de operación y las precauciones
de seguridad deberán leerse y comentarse en el idioma nativo del operador.
•Antes de utilizar el gato de servicio para levantar un vehículo, consulte el manual de servicio del
vehículo con el fin de determinar las superficies recomendadas de elevación en el chasis del
vehículo.
•Utilice protección para los ojos que cumpla con las normas de ANSI Z87.1 y OSHA.
•Revise el gato antes de utilizarlo; no lo utilice si está dañado, alterado o en condiciones
deficientes. Si encuentra alguna de las siguientes condiciones, proceda con la acción correctiva:
cubierta rota o dañada; desgaste excesivo, dobladuras u otro daño; fuga de líquido hidráulico;
varilla del pistón rayada o dañada; herramientas flojas; equipo modificado o alterado.
•Una carga nunca debe exceder la capacidad de levantamiento especificada del gato.
•Utilice el gato sobre una superficie firme y nivelada. El gato debe rodar sin ninguna obstrucción,
mientras levanta o baja el vehículo. Las ruedas del vehículo deben estar en una posición recta
hacia adelante y con el freno de mano desconectado.
•Use el gato sólo para propósitos de levantamiento. Manténgalo libre de una carga levantada.
Coloque los soportes debajo de los ejes antes de trabajar en el vehículo.
•Centre la carga sobre el collarín del gato. Las cargas que no están centradas pueden dañar los
sellos y provocar fallas hidráulicas. Levante únicamente objetos.
•No utilice bloques u otras extensiones entre el collarín y la carga a levantar.
•No modifique el gato ni utilice adaptadores, a menos que estén aprobados o sean suministrados
por OTC.
•Baje el gato lenta y cuidadosamente, al mismo tiempo que observa la posición del collarín del gato.
•Utilice únicamente automatic transmission fluid (ATF). El uso de alcohol o líquido de frenos hidráulico podría dañar
los sellos y ocasionar fallas en el gato.
Esta guía no puede abarcar todos los problemas, así que siempre realice el trabajo principalmente con seguridad.
Instrucciones de funcionamiento
Configuración
1. Afloje el tornillo que se encuentra en la parte delantera del conector de la manija.
2. Engrase la abertura del conector. Inserte la manija.
3. Aplique una torsión de 150–200 pulg/lbs al tornillo.
Funcionamiento
1. Cierre la válvula de liberación girando la manija hacia la derecha todo lo que se pueda.
2. Coloque el gato debajo del vehículo. IMPORTANTE: Utilice los puntos de elevación recomendados por el
fabricante que se encuentran en el chasis.
3. Bombee la manija del gato para elevar el collarín al punto de contacto.
4. Revise la colocación del gato; la carga debe estar centrada en el collarín del gato. IMPORTANTE: Evite las
obstrucciones en la rueda tales como grava, herramientas o juntas de expansión disparejas.
5. Termine el levantamiento del vehículo bombeando la manija. No intente elevar el gato más allá de sus topes de
recorrido.
6. Coloque los soportes aprobados debajo del vehículo en los puntos que proporcionarán un soporte estable. Antes de
realizar cualquier reparación en el vehículo, bájelo a las bases de soporte LENTA y CUIDADOSAMENTE girando la
manija hacia la izquierda.
2 de 2

Lista de partes e instrucciones de funcionamiento Formulario No. 106464, reverso de la hoja 2 de 2
Mantenimiento preventivo
IMPORTANTE: La principal causa de fallas en las unidades hidráulicas es la suciedad. Mantenga el gato de servicio limpio
y bien lubricado para evitar que algún material extraño ingrese al sistema. Si el gato se ha expuesto a la lluvia, nieve, arena
o gravilla, debe limpiarlo antes de utilizarlo.
1. Guarde el gato en un área bien protegida donde no se exponga a vapores corrosivos, polvo abrasivo o cualquier otro
elemento dañino.
2. Lubrique regularmente las partes móviles en las ruedas, brazo, manija y pasador del rodillo de la bomba.
3. Reemplace el automatic transmission fluid (ATF) en el depósito por lo menos una vez al año. Para revisar el nivel de ATF,
baje completamente el brazo de elevación. Retire el tapón de llenado de caucho. El nivel de ATF debe estar en la parte inferior
del agujero del tapón de llenado. Si es necesario, agregue ATF e instale el tapón de llenado. IMPORTANTE: El uso de
alcohol o líquido de frenos hidráulico podría dañar los sellos y ocasionar fallas en el gato.
4. Revise el gato antes de cada uso. Realice acciones correctivas si se presenta alguno de los siguientes problemas:
a. caja con grietas o dañada c. fugas de líquido hidráulico e. herramientas flojas
b. desgaste excesivo, dobleces u otro daño d. barra de pistón con marcas o dañada f. equipo modificado
5. Mantenga las etiquetas de advertencia y las calcomanías de instrucciones limpias y legibles. Utilice una solución de agua
jabonosa para lavar las superficies externas del gato.
Guía para la solución de problemas
Los procedimientos de reparación se deben llevar a cabo en un ambiente sin suciedad por parte de personal calificado que esté
familiarizado con este equipo. PRECAUCIÓN: Todos los procedimientos de inspección, mantenimiento y reparación
deben realizarse cuando el gato no tenga carga (no esté en uso).
Problema Causa Solución
1. La válvula de liberación está abierta.
2. ATF bajo/sin ATF en el depósito.
3. Sistema de aire bloqueado.
4. La carga está por encima de la
capacidad del gato.
5. La válvula de envío o paso no
está funcionando correctamente.
6. El empaque está desgastado
o defectuoso.
1. Cierre la válvula de liberación.
2. Llene con líquido de transmisión
automática y purgue el sistema.
3. Purgue el sistema. (Consulte “Purga de
aire del sistema” en el reverso
de la página 1).
4. Utilice el equipo adecuado.
5. Limpie para eliminar la suciedad
o partículas extrañas. Reemplace
el ATF.
6. Reemplace el empaque.
1. Demasiado ATF o no hay
suficiente ATF. 1. Revise el nivel de ATF.
1. La bomba no funciona correctamente.
2. Fugas en los sellos.
1. Ponga a funcionar de nuevo la bomba.
2. Reemplace los sellos. (OTC tiene
disponible el kit de sellos No. 501816).
1. El empaque del cilindro tiene fugas.
2. La válvula no está funcionando
correctamente (succión, envío,
liberación o desviación).
3. Sistema de aire bloqueado.
1. Reemplace el empaque.
2. Revise las válvulas. (OTC tiene
disponible el kit No. 501235.)
3. Purgue el sistema.
1. Sellos desgastados o dañados. 1. Reemplace los sellos.
1. La válvula de liberación
está cerrada. 1. Abra completamente la válvula de
liberación en sentido contrario alas
agujas del reloj (hacia la izquierada).
Es posibile que sea necesario limpiar
la válvula de liberación.
1. El cilindro tiene un daño interno.
2. El(los) resorte(s) de retorno
está(n) dañado(s).
3. La sección de unión está doblada.
1. Envíe el gato a un centro de servicio
autorizado de OTC. (Consulte el
formulario No. 104031 de OTC).
2. Reemplace el(los) resorte(s)
de retorno.
3. Lubrique o reemplace las secciones de
unión.
El gato no se eleva
El gato levanta sólo parcialmente
El gato avanza lentamente
El gato levanta la carga pero no
la sostiene
Se escapa ATF del gato
El gato se retrae lentamente
El gato no se retrae

Feuille no.
Date de publication : Rév. F, 23 juin 04
© SPX Corporation
Formulaire N°106464
1 de 2
Liste de pièces et
consignes d’utilisation
pour : MSJ25
Point bas de la selle : 10,16 cm (4 po)
Point haut de la selle : 60,96 cm (24 po)
Gamme de levage : 49,53 cm (19 1/2 po)
Longueur de la poignée : 1,22 m (48 po)
Cric de réparation à levage rapide
Capacité max. : 2.5 tonnes (2-1/2 tons)
Utilisation : Conçu pour soulever une vaste gamme de véhicules à moteur.
123, 4
67
8
9
10, 11
12, 13
14, 11
15
16, 17
18, 19
20, 21
22, 11
23
24
ll
ll
l
25
1501238 1Ensemble poignée (non illustré)
212368 1Vis à tête hexagonale (3/8-16)
3509167 1Joint en U
410549 1Goupille cylindrique
5501795 1Unité hydraulique
( feuille no. 1 de 2, verso )
6504753 1Autocollant
7501237 1Selle
8217176 1Goupille fendue (1/8-2")
9501800 2Roue avant
10 15953 2Rondelle (19,0 cm)(3/4 po)
11 14855 6Bague de retenue (19,0 cm)(3/4 po)
12 501814 2Axe d’ancrage
13 513781 2Ressort
14 501290 1Tige
15 501288 2Roulette
16 10252 2Rondelle de blocage
(19,0 cm)(3/4 po)
17 10397 2Écrou hexagonal (19,0 mm)(3/4 po)
18 501818 4Entretoise
19 501805 4Boulon (5/8-11 x 1")
20 501291 1Tige
21 12101 2Bague de retenue (5/8")
22 501401 1Bloc de charge
23 501817 1Raccord de graissage à pression
24 501410 1Selle de pivot
25 10236 2Rondelle
Non illustrée
501234 1Rouleau de pompe
516675 1
Ensemble goupille/bague de retenue
No. de No. de
l’article Pièce Qté. Description
No. de No. de
l’article Pièce Qté. Description
Les zones en gris correspondent aux révisions
les plus récentes de cette fiche.
5
R
1-877-764-7607

Liste de pièces et consignes d’utilisation Formulaire no. 106464, feuille no. 1 de 2, verso
Évacuation de l’air du circuit
De l’air peut s’accumuler dans un système hydraulique pendant l’expédition, ou lorsque le liquide de boîte automatique
est à un niveau trop bas. Cet air emprisonné fait en sorte que le vérin réponde lentement ou ait une sensation spongieuse.
La procédure suivante permet de purger l’air du système.
1. Retirer le cric de l’atelier de réparation et le mettre sur une surface plane.
2. Ouvrir le détendeur de pression en tournant la poignée complètement dans le sens contraire des aiguilles d’une montre.
3. Pomper six fois à pleine course avec la poignée.
4. Fermer le détendeur de pression en tournant la poignée complètement dans le sens des aiguilles d’une montre.
5. Pomper avec la poignée jusqu’à ce que le bras de levage soit complètement levé.
6. Descendre le bras de levage en tournant la poignée complètement dans le sens contraire des aiguilles d’une montre.
7. Vérifier le fonctionnement normal du cric. Si la selle de levage n’atteint pas la bonne hauteur, répéter les étapes 2 à 6.
Si l’anomalie persiste, appeler le service technique de OTC au numéro [phone].
1
2
3
4
5
6, 7, 8
No. de No. de
l’article Pièce Qté. Description
1501352 1Tige
2j501351 1Bague de retenue
3j501299 1Bague de retenue
4j10913 1Joint torique
5j501807 1Joint de coupelle en U
6js 10442 1Rondelle
7js 501804 1Vis de siège de rotule (120 lbf.po)
8js 12223 1Rotule en acier
9js 10268 1Joint torique
10 js 501398 1Vis de détente
11 501354 1Tige de pompe
12 501806 1Bague de retenue
13 501403 1Fixation à ressort
14 13938 1Ressort
15 j501397 1Joint de coupelle en U
16 501355 1Pompe à tube (100 lbf.pi)
17 j501400 1Rondelle
18 j221271 1Anneau de support
19 j501298 1Anneau de support
20 j14739 1Joint torique
21 501300 1Écrou
22 221278 1Bouchon (non illustré)
Les parties ont marqué avec un astérisque (j) sont inclus dans
le trousse no. 501816.
Les parties ont marqué avec un triangle (s) sont inclus dans le
trousse no. 501235.
9
10
11
No. 501795 Ensemble hydraulique
12
13
14
15
16
17
18
19
20
21
22

Feuille no.
Date de publication : Rév. F, 23 juin 04
© SPX Corporation
Liste de pièces et consignes d’utilisation Formulaire No. 106464
Consignes de sécurité
Attention : Pour éviter de se blesser ou d’endommager le matériel,
•Lire, comprendre et suivre toutes les consignes, y compris la partie 10 ASME PALD relatives aux
crics de réparation. Si l’utilisateur ne peut lire le français, les instructions et les consignes de
sécurité doivent lui être expliquées dans sa langue maternelle.
•Avant d’utiliser le cric de réparation pour soulever un véhicule, se reporter au manuel de
réparation de celui-ci pour déterminer les surfaces de levage recommandées sur le châssis
du véhicule.
•Porter des lunettes de protection qui répondent aux exigences de la norme ANSI Z87.1 et de
la OSHA.
•Avant chaque utilisation, vérifier le cric
; ne pas utiliser le cric s’il est endommagé, modifié ou en
mauvais état. Prendre des mesures correctives en cas de présence de l’une des anomalies
suivantes
: boîtier fendu ou endommagé ; usure excessive, grippage ou autre dommage ; fuite de
liquide hydraulique
; tige de piston rayée ou endommagée ; quincaillerie desserrée, matériel
modifié ou altéré.
•Une charge ne doit jamais dépasser la capacité de levage nominale du cric.
•N’utiliser le cric que sur une surface dure et horizontale. Le cric doit pouvoir rouler sans
obstruction lors du levage ou de la descente du véhicule. Les roues du véhicule doivent être
dirigées vers l’avant et le frein à main doit être desserré.
•Utiliser le cric à des fins de levage seulement. S’éloigner de toute charge soulevée. Placer des
chandelles sous le e essieux avant de commencer à travailler sur le véhicule.
•Centrer la charge sur la selle du cric. Une charge décentrée peut endommager les joints et
provoquer la défaillance du cric. Ne soulever que des poids morts.
•Ne pas utiliser de blocs ou d’autres prolongateurs entre la selle et la charge à soulever.
•Ne pas modifier le cric ou utiliser des adaptateurs sauf sur approbation ou fourniture par OTC.
•Abaisser lentement le cric avec précaution tout en observant la position de la selle du cric.
•N’utilisez que du liquide à boîte automatique. L’utilisation d’alcool ou de liquide de frein hydraulique pourrait
endommager les joints d’étanchéité et causer la défaillance du vérin.
Ce guide ne peut pas couvrir toutes les situations
; toujours travailler en pensant sécurité d’abord.
Consignes d’utilisation
Montage
1. Desserrer la vis sur le devant de la douille de la poignée.
2. Graisser l’ouverture de la douille. Insérer la poignée.
3. Serrer la vis au couple de 150–200 lbf-po).
Fonctionnement
1. Fermer le détendeur de pression en tournant la poignée le plus possible dans le sens des aiguilles d’une montre.
2. Placer le cric sous le véhicule. IMPORTANT : Utiliser les points de levage recommandés par le fabriquant sur le
châssis.
3. Pomper avec la poignée du cric pour soulever la selle jusqu’au point de contact.
4. Vérifier le placement du cric ; la charge doit être centrée sur la selle du cric. IMPORTANT : Éviter toute obstruction,
comme du gravier, des outils ou des joints d’expansion irréguliers.
5. Finir de lever le véhicule en pompant avec la poignée. Ne pas tenter de lever la selle du cric au-delà de sa butée.
6. Placer des chandelles approuvées sous le véhicule aux points qui fournissent un support stable. Avant d’effectuer des
réparations sur le véhicule, l’abaisser sur les chandelles en tournant LENTEMENT et avec PRÉCAUTION la poignée
dans le sens contraire des aiguilles d’une montre.
2 de 2

Liste de pièces et consignes d’utilisation Formulaire no. 106464, feuille no. 2 de 2, verso
Entretien préventif
IMPORTANT : La principale cause de défaillance des unités hydrauliques est la saleté. Garder le cric propre et bien graissé
pour empêcher l’introduction de corps étrangers dans le système. Si le cric a reçu de l’eau, de la neige, du sable ou de grosses
particules de poussière, il doit être nettoyé avant d’être utilisé.
1. Ranger le cric dans un endroit bien protégé où il ne peut être exposé à des vapeurs corrosives, à de la poussière abrasive
ou à tout autre élément nuisible.
2. Graisser régulièrement les pièces mobiles dans les roues, le bras, la poignée et l´axe de galet de pompe.
3. Remplacez le liquide à boîte automatique dans le réservoir au moins une fois par année. Pour vérifier le niveau du liquide
à boîte automatique, baissez complètement le bras de levage. Enlevez le bouchon de remplissage. Maintenez le niveau du
liquide à boîte automatique au fond du trou du bouchon de remplissage. Au besoin, ajoutez du liquide à boîte automatique
et installez le bouchon de remplissage. IMPORTANT : L’utilisation d’alcool ou de liquide de frein hydraulique pourrait
endommager les joints d’étanchéité et causer la défaillance du cric.
4. Vérifier le cric avant chaque utilisation. Prendre des mesures correctives en cas de présence de l’une des
anomalies suivantes :
a. corps fissuré, endommagé c. fuite de liquide hydraulique e. quincaillerie desserrée
b. usure excessive, grippage et d. tige de piston rayée, endommagée f. appareil modifié
autre dommage
5. Garder les étiquettes d’avertissement et les autocollants d’indications propres et lisibles. Utiliser une solution de savon doux
pour laver les surfaces externes du cric.
Guide de dépannage
Les procédures de réparation doivent être effectuées dans un environnement propre par du personnel qualifié qui est familier
avec cet appareillage. ATTENTION : Toutes les procédures d’inspection, d’entretien et de réparation doivent être
effectuées lorsque le cric ne soulève aucune charge (n’est pas utilisé).
Anomalie Cause Solution
1. Le détendeur de pression est ouvert.
2. Bas niveau de liquide à boîte
automatique ou absence de
liquide dans le réservoir.
3. Circuit bloqué par de l’air.
4. Charge supérieure à la capacité du cric.
5. Clapet de refoulement et/ou soupape
de dérivation défectueux.
6. Garniture usée ou défectueuse.
1. Fermer le détendeur de pression.
2. Remplir avec du liquide à transmission
automatique et purger le circuit.
3. Purger le circuit. (Voir Évacuation de
l’air du circuit, au verso de la page 1.)
4. Utiliser l’équipement approprié.
5. Nettoyez pour enlever la saleté et les
corps étrangers. Remplacez le liquide
à boîte automatique.
6. Remplacez la garniture.
1. Trop ou pas assez de liquide
à boîte automatique. 1. Vérifiez le niveau de liquide à
boîte automatique.
1. La pompe est défectueuse.
2. Fuite de joints.
1. Réparer la pompe.
2. Remplacer les joints. (Nécessaire à joints
no. 501816 disponible chez OTC.)
1. La garniture du vérin fuit.
2. Soupape défectueuse (aspiration,
refoulement, détendeur ou dérivation).
3. Circuit bloqué par de l’air.
1. Remplacez la garniture.
2.
Vérifier les soupapes. Les remplacer
au besoin. (No. 501235 disponible chez OTC.)
3. Purger le circuit.
1. Joints usés ou endommagés. 1. Remplacer les joints.
1. Le détendeur de pression
est fermé. 1. Ouvrir le détendeur de pression en le
tournant complètement dans le sens
contraire des aiguilles d’une montre.
Il peut être nécessaire de nettoyer
le détendeur de pression.
1. L’intérieur du vérin est endommagé.
2. Un ou des ressorts(s) de rappel
est(sont) endommagé(s).
3. La section de liaison est grippée.
1. Envoyer le cric à un centre de service
autorisé par OTC. (Se reporter à la
fiche OTC no. 104031.)
2. Remplacer le(s) ressort(s) de rappel.
3. Graisser les sections de liaison.
Le bras de levage du cric ne monte pas.
Le bras de levage ne monte
que partiellement.
Le bras de levage monte lentement.
Le bras de levage soulève la charge,
mais ne la maintient pas.
Le cric laisse couler du liquide
à boîte automatique
Le bras de levage descend lentement.
Le bras de levage ne redescend pas.
