Matco Tools MCS48V User manual

MCS48V
1 07/27/0
MCS48V 1 07/27/0MCS48V
6
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to cause cancer, birth defects
or other reproductive harm. Some examples of these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and other masonry products, and
• Arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type
of work. To reduce your exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such as those dust masks that
are specially designed to filter out microscopic particles.
MCS48V
Length
................................................................................................................
11-1/4"
Weight
...............................................................................................................
4.73 lbs.
Voltage
..............................................................................................................
DC 4.8V
Free Speed
..............................................................................................
180-360 RPM
Charging Time
.........................................................................................
1 Hour Adapter
Max. Torque
......................................................................................................
40 in/lbs
*This tool has an auto spindle lock gear structure.
SPECIFICATIONS
• Operating Instructions • Warning Information
• Parts Breakdown
ALWAYS READ
INSTRUCTIONS
BEFORE USING
POWER TOOLS
ALWAYS WEAR
SAFETY GOGGLES
Copyright © Professional Tool Products, 2005
All rights reserved.
MCS48V
4.8V Cordless
Screwdriver
FULLY CHARGE BATTERY FOR
1 HOUR BEFORE INITIAL USE.
DRAIN BATTERY
COMPLETELY BEFORE
RECHARGING.
FOR MAXIMUM BATTERY
LIFE: ALWAYS DRAIN AND
CHARGE COMPLETELY.
IMPORTANT

MCS48V 4.8V CORDLESS SCREWDRIVER
MCS48V
2 07/27/0
MCS48V 2 07/27/0MCS48V
6
This Instruction Man u al Con tains Im por tant Safe ty
Information.
Read THIS IN STRUC TION MANUAL
Care ful ly and un der stand ALL
IN FOR MA TION Be fore Op er at ing
THIS Tool.
• Keep these instructions in a
safe accessible place.
•
Always wear im pact-re sis tant eye and
face pro tec tion
when op er at ing or
per form ing main te nance on this tool.
• Do not use tool to pry.
• This tool is not recommended for
use near or in water.
• When battery is not in use, keep it away from other
objects.
• Store idle tools out of reach of children.
• Keep the tool in ef fi cient op er at ing con di tion.
• Place the tool on the work be fore start ing the tool.
Do not point or in dulge in any horse play with this
tool.
• Keep body work ing stance bal anced and firm. Do
not over reach when op er at ing the tool.
• Anticipate and be alert for sud den chang es in
mo tion dur ing start up and op er a tion of any pow er
tool.
• Tool shaft may con tin ue to ro tate
brief ly
af ter throt tle is re leased. Avoid
di rect con tact with ac ces so ries dur ing
and
af ter use.
• Keep away from ro tat ing end of
tool. Do not wear jew el ry or loose
cloth ing. Se cure long hair.
• Drill bits can bind sud den ly and cause ro ta tion
of the work piece or tool, caus ing injury to arms
and/or shoul ders. Al ways use sharp bits. Use less
downward pres sure at break through.
• Do not lu bri cate tools with flam ma ble or vol a tile
liq uids such as ker o sene, die sel or jet fuel.
• Do not force tool be yond its rat ed ca pac i ty.
• Do not remove any labels. Re place damaged la bels.
• Use accessories rec om mend ed by Matco Tools.
Safety rules for charging the battery:
•
Continuous charging for extended periods (several
days or weeks at a time) is harmful to the battery.
• Do not charge battery cartridge when temperature
is below 50°F (10°C) or above 104°F (40°C).
• Do not store the machine and battery cartridge
in locations where the temperature may reach or
exceed 122°F (50°C).
• Do not incinerate the battery cartridge even if it
is severely damaged or completely worn out. The
battery cartridge can explode in a fire.
• The battery must be placed in a well-ventilated area
during charging.
•
Caution:
charge only specific type rechargeable
batteries.
• Do not disassemble battery pack.
FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

MCS48V 4.8V CORDLESS SCREWDRIVER
MCS48V
3 07/27/0
MCS48V 3 07/27/0MCS48V
6

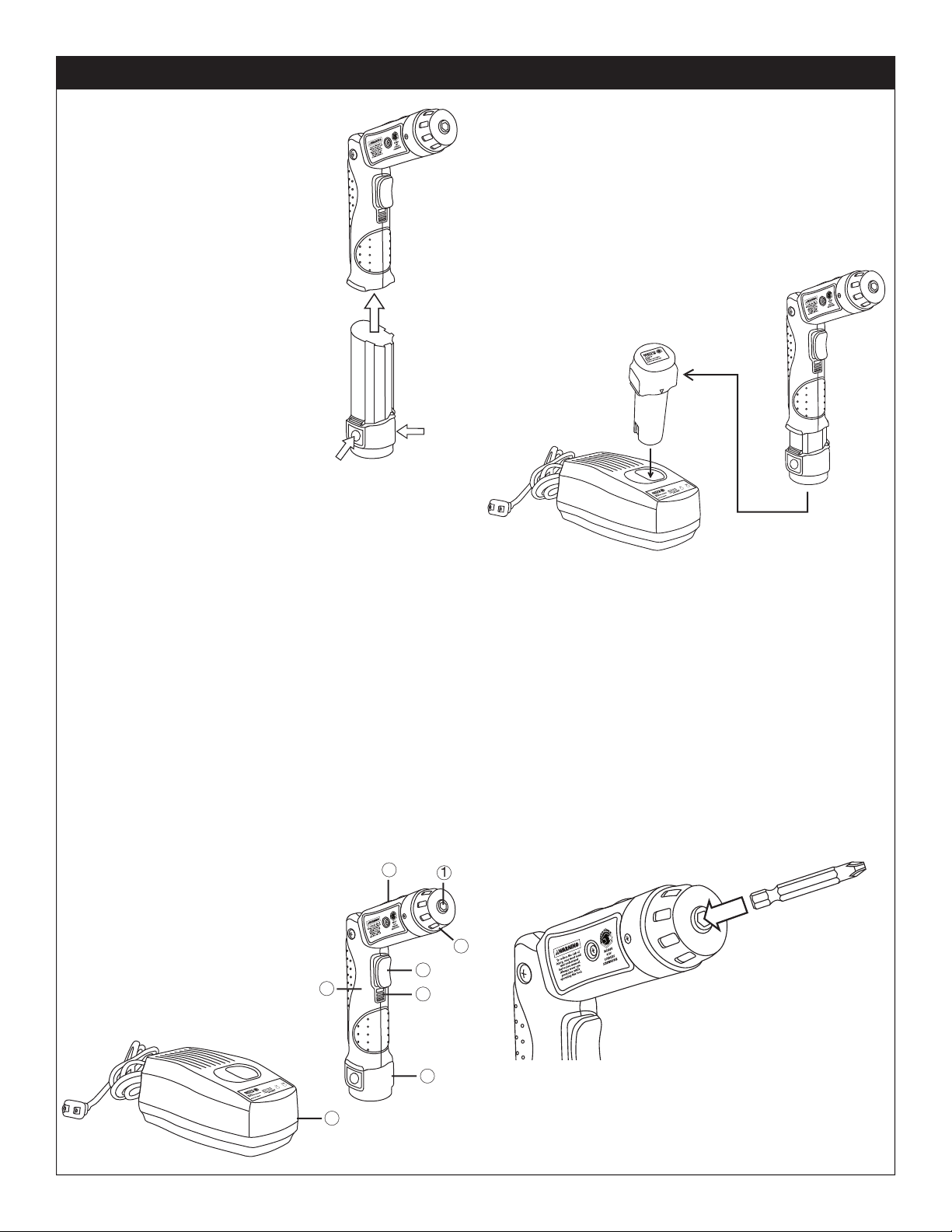

Charging and Installation:
• Remove the battery from the unit and insert in
charging stand in proper position.
• Plug adapter into the wall outlet (110 volt).
Charging will complete in about 1 hour.
• Note: Light is red while
charging and changes to
green once completed.
Operating the Tool:
1. How to insert and remove a bit.
• Hold the unit in one hand.
• Insert the shank of the accessory into the holder.
2. High/Low speed selection.
• Push speed switch forward for low speed (1),
back for high speed (2).
3. Select the applied torque by rotating the torque
adjustment ring. Choose setting based on the
application.
4. Manually adjust to straight line or pistol grip position.
Battery Installation:
To remove the battery, push the
battery release button on both
sides of the battery pack and pull
the battery to
remove from the unit.
To install the battery, push the
battery into the unit until the
battery release buttons click
into place.
Drain battery completely before
recharging and charge to full
capacity (approximately 1 hour)
every time to maintain maximum
battery life.
Forward/Reverse Switch:
• The spindle is locked in place when the switch is
in the center or off position or at any time the tool
is not operating. The switch can be activated in the
direction desired. The switch will automatically
return to the center off position when pressure is
released.
• Push the switch forward to lock the forward/
reverse switch, back to unlock.

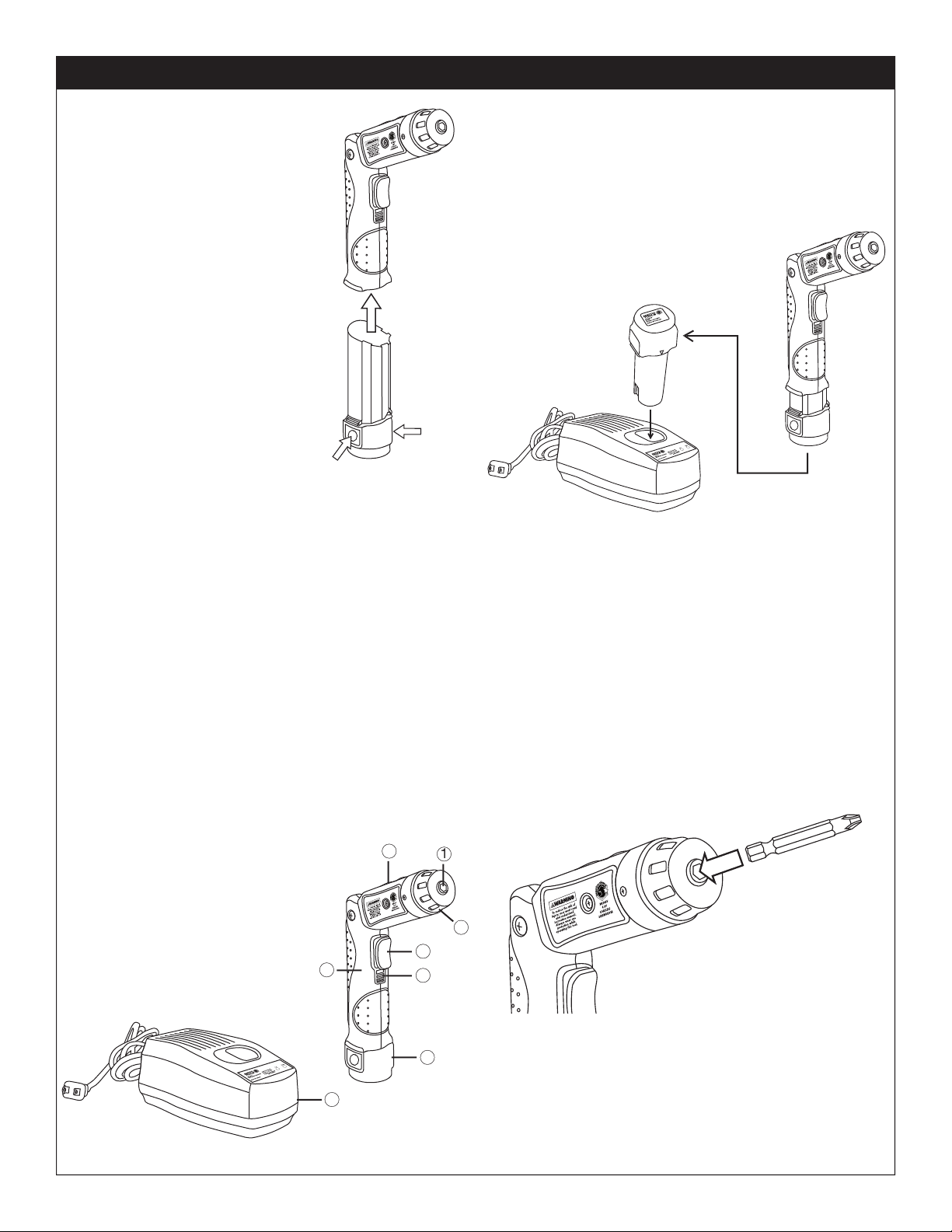

View of the major components:
1. Bit Holder Socket
2. Speed Switch
3. Main Housing
4. Forward/Reverse Switch
5. Lock Switch
6. Battery Pack
7. Charging Stand
8. Torque Adjustment Ring
4
4
5
2
6
7
3
8
1

MCS48V 4.8V CORDLESS SCREWDRIVER
MCS48V
4 07/27/0
MCS48V 4 07/27/0MCS48V
6

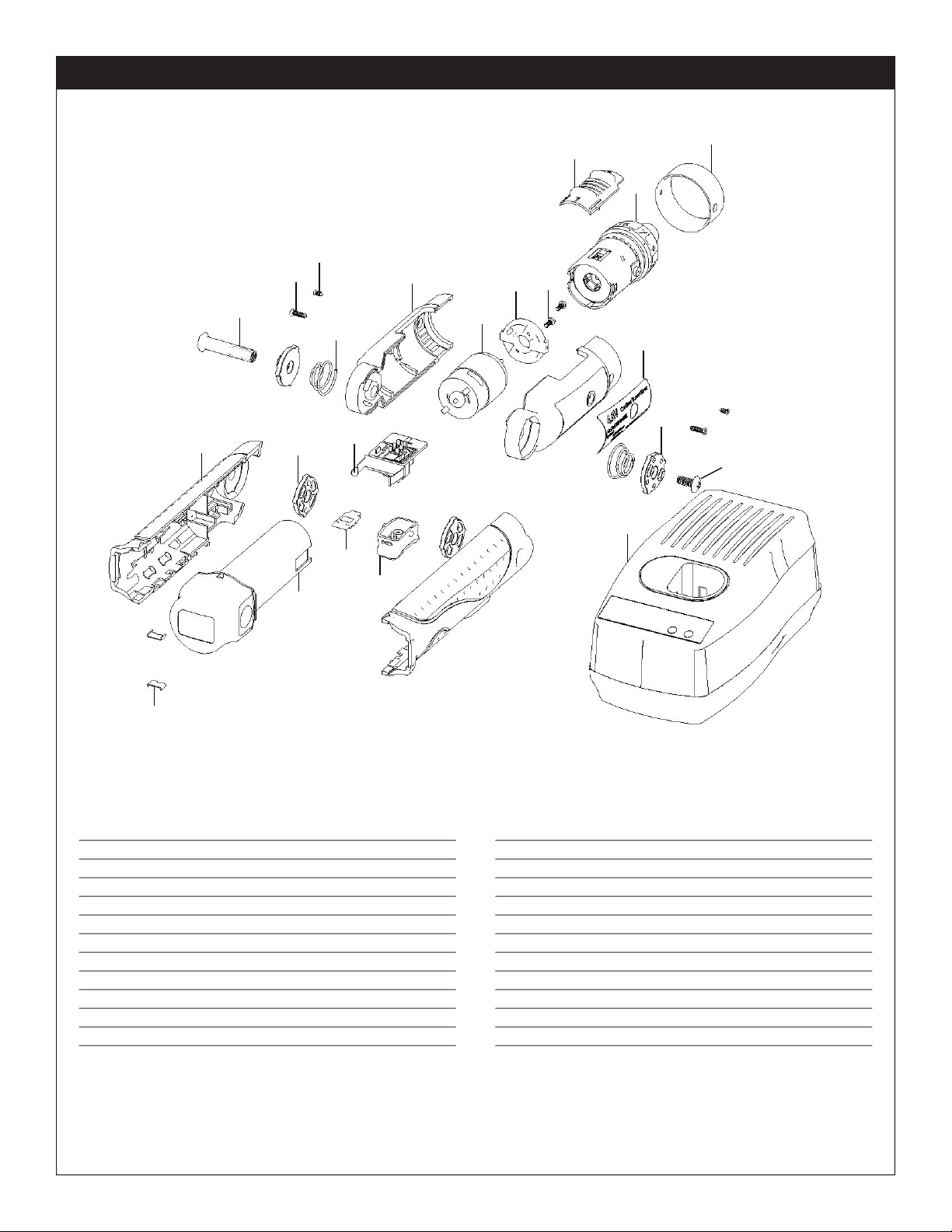

REF. NO. PART NO. DESCRIPTION QTY.
1 RS4801 Metal Ring 1
2 RS4802 Gear Box Assembly 1
3 RS4803 Screw 2
4 RS4804 Motor Adapter 1
5 RS4805 Motor Assembly 1
6 RS4806 Switch Assembly 1
7 RS4807 Switch Button 1
8 RS4808 Switch Lock 1
9 MCS48B Battery Pack 2
11 RS4811 Housing Clip 2
12 RS4812 High/Low Speed Switch Assembly 1
REF. NO. PART NO. DESCRIPTION QTY.
13 RS4813 Pivot A 2
14 RS4814 Front Main Housing 1
15 RS4815 Pivot Spring 2
16 RS4816 Pivot Assembly B 2
17 RS4817 Housing Fixture 1
18 RS4818 Screw 2
19 RS4819 Screw 2
20 RS4820 Screw 1
21 RS4821 Product Label 1
22 RS4822 Rear Main Housing 1
24 MCS48C Charger 1
 






















Also available: RSMCS48VCASE
Molded case for screwdriver

MCS48V
5 07/27/0
MCS48V 5 07/27/0MCS48V
6
Matco warrants this tool for a period of 1 year from original purchase. We will repair any MCS48V covered
under this warranty which proves to be defective in material or workmanship during the warranty period.
In order to have your tool repaired, return the tool to Tri-County Power Tool, Inc. or Pneutool
Parts & Services Co. Ltd. at the address listed below, freight prepaid. Please include your name
and address, evidence of the purchase date, and description of the suspected defect. The tool
will be inspected and if any part or parts are found to be defective in material or workmanship,
the tool will be repaired free of charge and returned to you freight prepaid. This warranty does
not cover damage to equipment or tools arising from alteration, abuse, misuse, damage and
does not cover any repairs or replacement made by anyone other than Matco, Tri-County
Power Tool, Inc. or Pneutool Parts & Services Co. Ltd. The foregoing obligation is Matco's sole
liability under this or any implied warranty and under no circumstances shall we be liable for any
incidental or consequential damages.
Note:
Some states do not allow the exclusion or limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights and you may also have other rights which vary from state
to state.
TRI
-COUNTY POWER TOOL, INC.
4597 Pearl
Rd.
Cleveland, OH 44109
[phone] (toll-free)
[phone]
(216) 398-612
1 (fax)
PNEUTOOL PARTS & SERVICES CO. LTD.
33 Haas Road
Toronto
ON M9W 3A1 Cana
da
[phone]
[phone] (toll-free in Canada)
(416) 748
-2695 (fax)
MCS48V Limited Warranty:
