Maytronics 104-054 User manual

Remote Control Unit
Exceptional
Experience
by
8151226 Ver. 03 - 07.2014
EN
FR
IT
ES
DE
NL
PT
RU
Remote Control Unit ..........................
La Télécommande ..............................
Telecomando .......................................
La Unidad de Control Remoto............
Fernbedienungseinheit ......................
Afstandsbediening...............................
Controlo Remoto ................................
Пульт дистанционного уПравления ...
1 - 2
3 - 4
5 - 6
7 - 8
9 - 10
11 - 12
13 - 14
15 - 16

REMOTE CONTROL UNIT EN
The remote control unit
offers two operation modes –
Automatic mode and manual
direction control mode.
In automatic mode, the
cleaning parameters can be
changed.
In manual direction mode,
the robot’s motion can be
controlled manually.
Radio reception meter
When no black lines are showing, move
closer to the power supply unit
Battery level meter
When flashing, change the batteries
Manual control indicator
When flashing, you are in manual direction
control mode
Cleaning cycle icons
Delay timer icons
Cleaning mode icons
ON/OFF button
Manual/automatic select button
Set/OK button
Direction control arrows
The Control Panel
Manual Direction Control Mode
1. Press the On/Off button once. The remote control will start in
manual direction control mode.
2. Use the direction control arrows (see right) to control the
movement of the robot around the pool.
Exiting Manual Direction Control Mode and setting the Automatic Mode
1. To exit the manual direction control mode, press the
Manual/Automatic select button once only.
2. The digital screen will light up and three rows of function
icons will be displayed in default mode.
1. To change the parameters press the up or down arrows.
2. To select the parameter settings use the right or left arrows.
When you reach the required function press the Set/OK
button.
1

Press the Manual/Automatic select button and then choose the desired parameters according to the
following table:
Cleaning cycle
indicator
This determines
the length of the
cleaning cycle.
Supreme /
M family
Residential
cleaners
Commercial
cleaners
Fast
1.5-hour cycle
2-hour cycle
4-hour cycle
Efficient
(Default setting)
2.5-hour cycle for
everyday use.
3-hour cycle for
everyday use.
6-hour cycle for
everyday use.
Extra
3.5-hour cycle
4-hour cycle
8-hour cycle
Delay time
indicator
This determines
when the pool
cleaner starts to
work. Delaying
allows the dirt
to settle to the
bottom of the
pool.
Immediate start
(Default setting)
One-hour delay Two-hour delay
Cleaning action
indicator
Allowing you to
choose from the
following options.
Standard
Floor and wall
cleaning.
(Default setting)
Ultra-clean
Stronger suction
and slower
movement.
(floor and wall)
Floor only
Cleans only the
floor and the area
where the floor and
walls meet
Walls only
Cleans walls and
waterline only
(Except Dolphin
2x2 model)
Note:
• After 2 minute if no button is pressed, the Remote Control Unit will shut-down and the Pool cleaner will
continue to work in the previous settings.
• When the "Ultra-Clean" and "Walls Only" options nish their cycles, the Pool Cleaner will return to default
settings.
2

LA TÉLÉCOMMANDE FR
La télécommande
dispose de deux modes de
fonctionnement – un mode
de contrôle automatique et
un mode de contrôle manuel
de direction.
En mode automatique,
tous les paramètres sont
modiables.
En mode manuel, la direction
du robot nettoyeur de
piscine peut être contrôlée
manuellement.
Témoinde réception radio
Si aucune barrette n’apparaît,
approchez-vous de l’alimentation
Témoin de charge des piles
Quand l’icône clignote, Changez les piles
Indicateur de contrôle manuel
Quand l’indicateur clignote, ceci indique
que la télécommande est réglée en mode
de contrôle manuel
Icônes indiquant le cycle de nettoyage
Icônes de temporisation
Icônes indiquant le mode de nettoyage
Bouton de Marche (ON)/ Arrêt (OFF)
Sélecteur de mode automatique ou
manuel
Bouton de réglage (Set) et validation (OK)
Flèches de contrôle de la direction

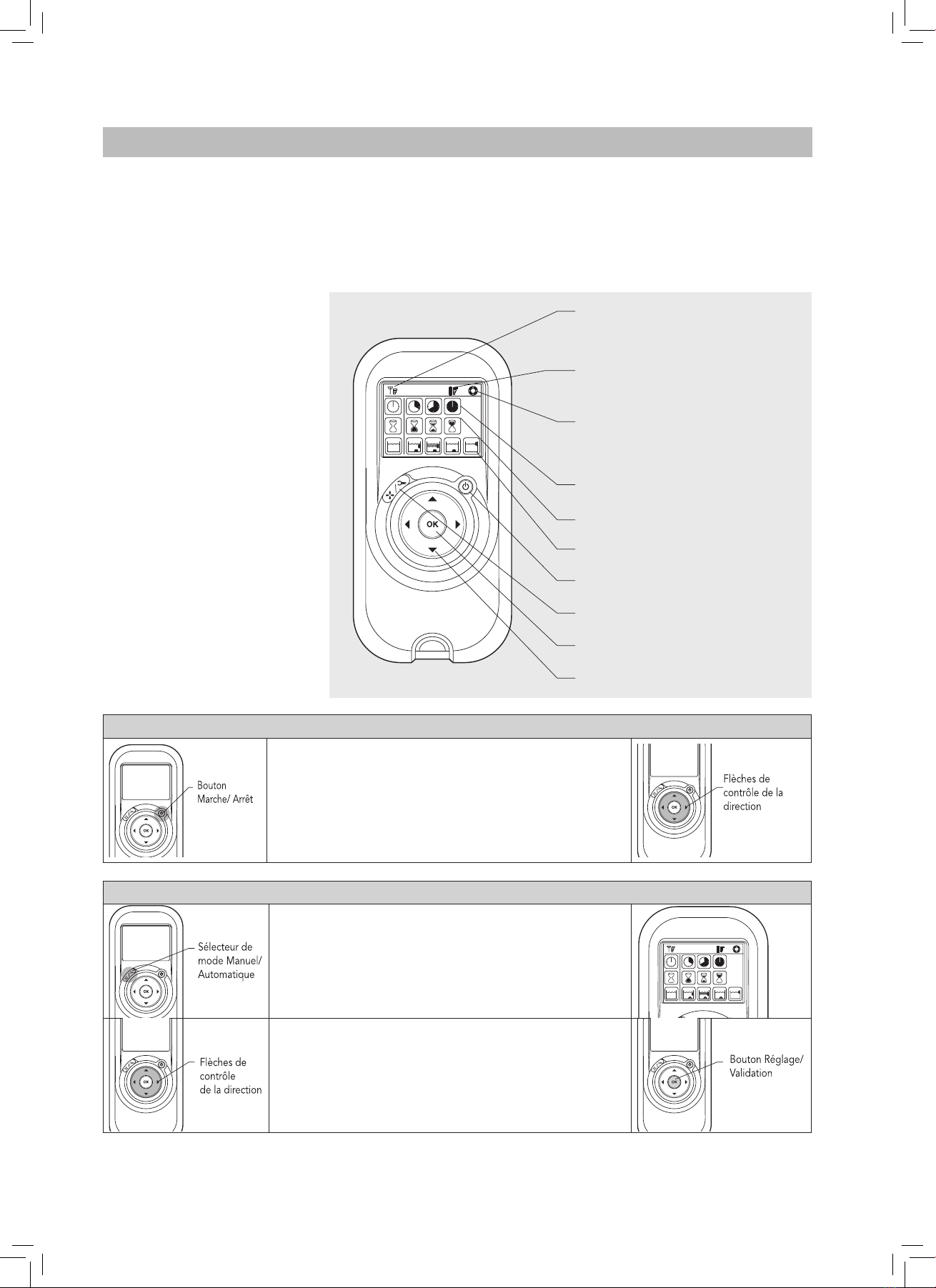

Panneau de contrôle de la télécommande
Mode de contrôle manuel de la direction
1. Appuyez une fois sur le bouton Marche / Arrêt (ON/OFF) -
La télécommande démarre en mode de contrôle manuel de la
direction.
2. Pour contrôler manuellement la direction du robot nettoyeur,
utilisez les touches directionnelles selon le sens des flèches
(voir schéma de droite).
Sortie du Mode de Contrôle Manuel et Réglage du mode automatique
1. Pour quitter le mode de contrôle manuel de la direction,
appuyez UNE SEULE fois sur le sélecteur de mode
Manuel / Automatique.
2. L’afcheur numérique s’allume et trois lignes de boutons
fonctionnels s’afchent avec le paramétrage déni par défaut.
1. Modiez les paramètres à l’aide des èches orientées vers
le haut ou vers le bas. Pour sélectionner les divers réglages,
utilisez les flèches orientées vers la droite ou vers la gauche.
2. Dès que vous atteignez la fonction voulue, il vous suft
d’appuyer sur le bouton Réglage / Validation (Set/OK).
3

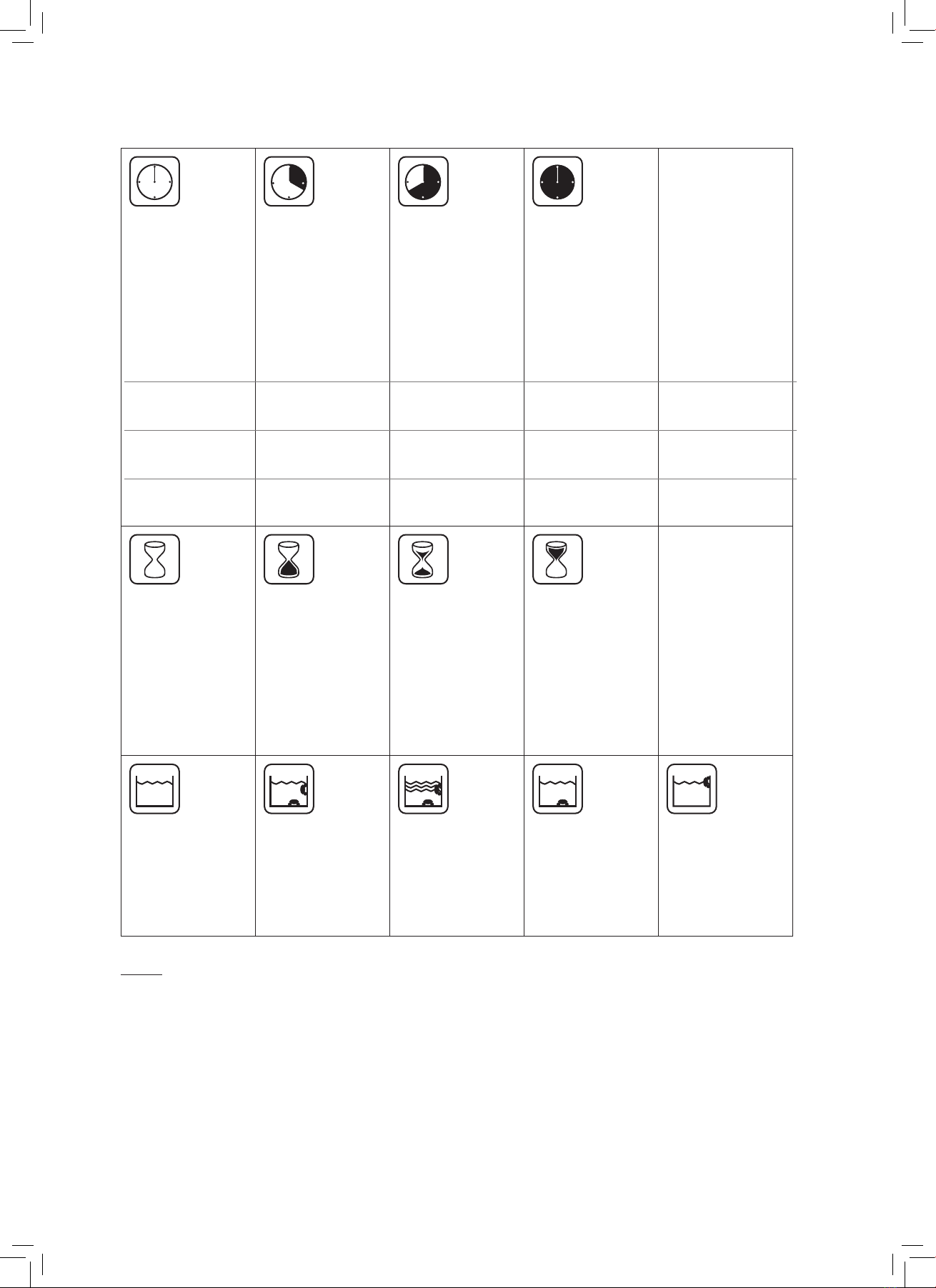

Appuyez tout d’abord sur la touche Manuel Automatique pour sélectionner le mode, ensuite réalisez les
réglages selon le tableau ci-dessous:
Indicateur de cycle
de nettoyage
Cette touche
détermine la
durée du cycle de
nettoyage.
La télécommande
vous permet de
choisir parmi les
options suivantes.
Supreme /
M family
Piscines
résidentelles
Piscines
commerciales
Rapide
Cycle de 1.5 h
Cycle de 2 h
Cycle de 4 h
Efficace
(Réglage par
défaut)
Cycle de 2.5 h.
pour une utilisation
quotidien.
Cycle de 3 h. pour
une utilisation
quotidien.
Cycle de 6 h. pour
une utilisation
quotidien.
Extra
Cycle de 3.5 h
Cycle de 4 h
Cycle de 8 h
Indicateur de
temporisation
Cette touche
détermine le
moment de
déclenchement du
cycle par l’appareil.
Un début de cycle
différé (temporisé)
permet de laisser
les impuretés se
déposer au fond de
la piscine.
Début de cycle
immédiat
(Réglage par
défaut)
Temporisation
d’une heure
Temporisation de
deux heures
Indicateur du mode
de nettoyage
Cette touche vous
permet de choisir
parmi les options
suivantes.
Standard
Nettoyage du sol et
des parois.
(Réglage par
défaut)
Ultra-propre
Aspiration plus
puissante et
mouvement
plus lent.
(Sol et parois)
Sol uniquement
Nettoie seulement
le sol et les
plinthes.
Parois seulement
Nettoie seulement
les parois et la
bordure de l’eau.
(Sauf le modèle
Dolphin 2x2).
Remarque:
• Au bout de 2 minutes d’inactivité des touches, la télécommande s’éteint et le robot nettoyeur poursuit le cycle
entamé selon le paramétrage en cours.
• A la n des cycles "Ultra-propre" et "Parois seulement", le robot nettoyeur récupère les réglages dénis par défaut.
4

TELECOMANDO IT
Il telecomando offre due
modalità operative – la
modalità automatica e la
modalità di controllo manuale
della direzione.
In modalità automatica, tutti
i parametri relativi alla pulizia
possono essere modicati.
In modalità direzione
manuale, la direzione del
robot di pulizia della piscina
può essere controllata
manualmente.
Indicatore di ricezione radio -
Se non si vede il segmento nero, bisogna
avvicinarsi di più all’alimentaore
Indicatore carica batteria -
Quando il simbolo lampeggia, sostituire le
batterie
Indicatore di controllo manuale -
Quando lampeggia, il robot funziona in
modalità di controllo manuale della direzione
Simboli di ciclo di pulizia
Simboli di ritardo d’avvio
Simboli di modo di pulizia
Pulsante ON/OFF
Pulsante di selezione della modalità di
funzionamento Manuale / Automatica
Pulsante Set/OK
Frecce di controllo della direzione
Il pannello di controllo del telecomando
Modalità di controllo manuale della direzione
1. Premere una volta il pulsante ON/OFF - Il telecomando avvia il
robot in modalità di controllo manuale della direzione.
2. Per controllare manualmente la direzione del robot, utilizzare
le frecce di controllo della direzione (come illustrato nella
gura a destra).
Impostazione della modalità automatica di funzionamento al posto della modalità di controllo
manuale della direzione
1. Per uscire dalla modalità di controllo manuale della direzione,
premere UNA SOLA VOLTA il pulsante di selezione della
modalità Manuale / Automatica.
2. Il quadrante digitale si illumina ed appaiono tre le di simboli
in modalità predenita.
1. Per modicare i parametri premere le frecce in su o in giù. Per
scegliere le impostazioni dei parametri usare le frecce a destra
ed a sinistra.
2. Una volta raggiunta la funzione desiderata, premere il
pulsante Set/OK.
5

Premere prima il pulsante di selezione della modalità Manuale / Automatica, poi eseguire le impostazioni
secondo la tabella che segue:
Indicatore del
ciclo di pulizia
Questo determina la
durata del
ciclo di pulizia.
Il telecomando
consente di
scegliere tra le
opzioni seguenti.
Supreme /
M family
Piscine residenziali
Piscine commerciali
Veloce
Ciclo della durata di
2 ore
Ciclo della durata di
1.5 ore
Ciclo della durata di
2 ore
Ciclo della durata di
4 ore
Efficiente
(Impostazione
predefinita)
Ciclo della durata
di 2.5 ore per uso
quotidiano
Ciclo della durata
di 3 ore per uso
quotidiano
Ciclo della durata
di 6 ore per uso
quotidiano
Extra
Ciclo della durata di
3.5 ore
Ciclo della durata di
4 ore
Ciclo della durata di
8 ore
Indicatore del
tempo in cui l’avvio
è posticipato
Questo stabilisce
quando il robot
per la pulizia della
piscina viene
attivato.
L’avvio posticipato
consente allo sporco
di depositarsi sul
fondo della piscina.
Avvio immediato
(Impostazione
predefinita)
Un’ora di ritardo Due ore di ritardo
Indicatore del
modo di pulizia
Consente di
scegliere tra i
seguenti modi di
pulizia.
Standard
Pulizia di fondale e
pareti
(Impostazione
predefinita)
Ultra-pulito
Maggiore suzione
e movimento più
lento.
(fondale e pareti)
Solo fondale
Pulizia di soli
fondale ed angoli
Solo pareti
Pulizia di sole
pareti e linea di
livello dell’acqua
(Eccetto il modello
Dolphin 2x2).
Nota:
• Dopo 2 minuti, se non viene premuto alcun pulsante, il telecomando si spegne ed il robot continua
a funzionare in base alle impostazioni selezionate in precedenza.
• Quando termina il ciclo nei modi di pulizia "Ultra-pulito" e "Solo pareti", il robot ritorna alle impostazioni
predenite.
6

LA UNIDAD DE CONTROL REMOTO ES
Medidor de Radio-recepción -
Si no aparecen líneas negras, usted tiene
que acercarse a la unidad de alimentación
de energía
Medidor del nivel de la Batería -
Cuando el icono parpadea, cambie las pilas
Indicador Manual de control -
Cuando parpadea, usted está en el modo
Manual de Control de Dirección
Iconos del Ciclo de Limpieza
Iconos del Cronómetro de Retraso
Iconos del Modo de Limpieza
Botón ON/OFF
Botón Selector Automático/Manual
Botón Set/OK
Flechas de Control de Dirección
El Panel de Control de la Unidad de Control Remoto
La Unidad de Control
Remoto ofrece dos modos
de operación – Modo
Automático y Modo Manual
de Control de dirección.
En el modo Automático,
todos los parámetros
de limpieza pueden ser
modicados.
En el modo Manual de
dirección, la dirección del
Limpiador de Piscinas puede
ser controlada manualmente.
Modo Manual de Control de Dirección
1. Presione el botón ON/OFF una vez -La Unidad de Control
Remoto iniciará en el modo Manual de Control de Dirección.
2. Para controlar manualmente la dirección del limpador, use las
flechas de control de dirección (ver a la derecha).
Salir del Modo Manual de Control de Dirección y configurar el Modo Automático
1. Para salir del modo Manual de Control de Dirección, presione
el botón de Selección Manual/Automático apenas UNA VEZ.
2. La pantalla digital se iluminará y tres líneas de iconos de
función apareceran en el modo predeterminado.
1. Para modicar los parámetros presione las echas para arriba
y para abajo. Para elegir la conguración de los parámetros,
use las flechas de la derecha o de la izquierda.
2. Cuando llegar a la función deseada, presione el botón
Set/OK.
7

Primero presione el botón de selección Manual/Automático, después congure según la tabla siguiente:
Indicador del Ciclo
de Limpieza
Determina el
tiempo del ciclo de
limpieza.
La Unidad de
Control Remoto
permite que usted
elija entre las
siguientes opciones.
Supreme /
M family
Piscinas
residenciales
Piscinas
comerciales
Rápido
Ciclo de 1.5 horas
Ciclo de 2 horas
Ciclo de 4 horas
Eficiente
(Configuración
predeterminada)
Ciclo de 2.5 horas
para uso diario
Ciclo de 3 horas
para uso diario
Ciclo de 6 horas
para uso diario
Extra
Ciclo de 3.5 horas
Ciclo de 4 horas
Ciclo de 8 horas
Indicador del
Tiempo de Retraso
Determina cuando
el limpiador de
piscina empieza a
operar.
Un retraso permite
que la suciedad se
establezca en el
fondo de la piscina.
Inicio Inmediato
(Configuración
predeterminada)
Retraso de Una
Hora
Retraso de Dos
Horas
Indicador de la
Acción de Limpieza
Permite que usted
elija entre las
siguientes opciones.
Standard
Limpieza de piso y
pared.
(Configuración
predeterminada)
Ultra-limpio
Más succión y
movimiento más
lento.
(piso y pared)
Solamente el Piso
Limpia solamente el
piso y los rincones.
Solamente las
Paredes
Limpia solamente
las paredes y la línea
de agua.
(Excepto el modelo
Dolphin 2x2).
Nota:
• Pasados 2 minutos, si ninguno de los botones fue presionado, la Unidad de Control Remoto se cierra y el
Limpiador de Piscina continuará operando en la conguración anterior.
• Cuando las opciones "Ultra-Limpio" y "Solamente Paredes" concluyen sus ciclos, la Limpiador de Piscina
retornará a la conguración preestablecida.
8

FERNBEDIENUNGSEINHEIT DE
Die Fernbedienungseinheit
bietet Ihnen zwei
Betriebsmoden den
automatischen Modus und
den manuellen Steuermodus.
Im automatischen
Modus können alle
Reinigungsparameter
geändert werden.
Im manuellen Steuermodus
kann die Richtung des
Schwimmbadreinigers
manuell gesteuert werden.
Funkempfang-Anzeige
Wenn keine schwarzen Balken erkennbar
sind, sollten Sie den Abstand zur
Stromversorgungseinheit verringern
Batterieladezustand-Anzeige-
Wenn die Anzeige blinkt, müssen die
Batterien ausgewechselt werden
Anzeige des manuellen Steuermoduses -
Wenn die Anzeige blinkt, befindet sich der
Reiniger im manuellen Steuermodus
Reinigungszyklus Symbole
Symbole des Zeitverzögerungsschalters
Symbole des Reinigungszykluses
AN / AUS-Taste
Wahltaste Manuell /Automatisch
Einstellen /OK-Taste
Pfeile zur Richtungssteuerung
Das Bedienfeld der Fernbedienungseinheit
Manueller Steuermodus
1. Drücken Sie einmal auf die AN/Aus-Taste – die
Fernbedienungseinheit schaltet daraufhin in den manuellen
Steuermodus.
2. Um die Richtung des Reinigers manuell kontrollieren zu
können, müssen Sie die Richtungspfeile benutzen
(siehe rechts).
Verlassen des manuellen Steuermoduses und Einstellen des automatischen Moduses
1. Drücken Sie einmal auf die Wahltaste Manuell/Automatisch,
um den manuellen Steuermodus zu verlassen.
2. Daraufhin leuchtet der digitale Bildschirm auf und zeigt drei
Reihen von Funktionssymbolen in der Standardeinstellung.
1. Um die Parameter zu ändern, drücken Sie auf die Pfeile nach
oben oder unten .Jetzt können Sie die Parametereinstellungen
mit Hilfe der Pfeile nach rechts oder links auswählen.
2. Sobald Sie die gewünschte Funktion erreicht haben, drücken
Sie auf die Taste Einstellen/OK.
9

Zuerst müssen Sie auf die Wahltaste Manuell/Automatisch drücken und dann den Modus gemäss folgender
Tabelle einstellen:
Reinigungsmodus-
Anzeige
Hier können Sie die
Reinigungszyklus-Zeit
einstellen. Sie können
mit Hilfe der
Fernbedienungseinheit
zwischen folgenden
Optionen wählen.
Supreme /
M family
Private
Schwimmbecken
Gewerbliche
Schwimmbecken
Schnell
1.5 Stunden -Zyklus
2 Stunden -Zyklus
4 Stunden -Zyklus
Effizient
(Standardeinstellung)
2.5 Stunden –Zyklus für
tagtägliche Benutzung
3 Stunden –Zyklus für
tagtägliche Benutzung
6 Stunden –Zyklus für
tagtägliche Benutzung
Extra
3.5 Stunden –Zyklus
4 Stunden –Zyklus
8 Stunden –Zyklus
Zeitverzögerungs-
Anzeige
Hier können Sie
festlegen, wann
der Schwimmbad-
Reiniger mit der
Reinigung beginnt.
Eine Verzögerung
ermöglichtes dem
Schmutz, sich auf
dem Beckenboden
abzusetzen.
Sofortiger Start
(Standardeinstellung)
Verzögerung von
einer Stunde
Verzögerung von
zwei Stunden
Anzeige der
Reinigungs-Aktivität
Ermöglicht Ihnen,
eine der folgenden
Optionen zu
wählen.
Standard
Boden und
Wandreinigung.
(Standardeinstellung)
Ultra-Sauber
Stärkere
Saugleistung und
langsamere
Bewegung. (Boden-
und Wände)
Nur Boden Reinigt
nur den Beckenboden
und die Wölbunge.
Nur Wände
Reinigt die Wände und
die Wasserlinie.
(Ausser Modell
Dolphin 2x2).
Hinweis:
• Wenn nach 2 Minuten noch keine Taste gedrückt worden ist, schaltet sich die Fernbedienungseinheit ab
und der Schwimmbadreiniger arbeitet weiter mit den vorher eingestellten Einstellungen.
• Wenn die Optionen "Ultra- Sauber" und "Nur Wände" ihren Zyklus beendet haben, kehrt die
Schwimmbadreiniger zu den Standardeinstellungen zurück.
10

AFSTANDSBEDIENING NL
De Afstandsbediening
heeft twee
werkmodi – de Automatische
modus en de Handmatige
werkrichting bedieningsmodus.
In de Automatische
modus kunnen alle
schoonmaakparameters
worden veranderd.
In de Handmatige werkrichting
bedieningmodus kan de
schoonmaakrichting van het
zwembad handmatig worden
bestuurd.
Radio ontvangstmeter
Als u geen zwarte lijnen ziet moet u
dichterbij de voedingseenheid gaan staan
Batterijstand meter-
Als het icoon flikkert moet u de batterijen
verwisselen
Handmatige werkrichting
bedieningsindicator -
Als dit flikkert is het apparaat in de
handmatige werkrichting bedieningsmodus
Schoonmaakcyclus iconen
Tijdsvertrager iconen
Schoonmaakmodus iconen
AAN/UIT knop
Selectieknop Handmatig/Automatisch
Instellen/OK knop
Richtingpijlen

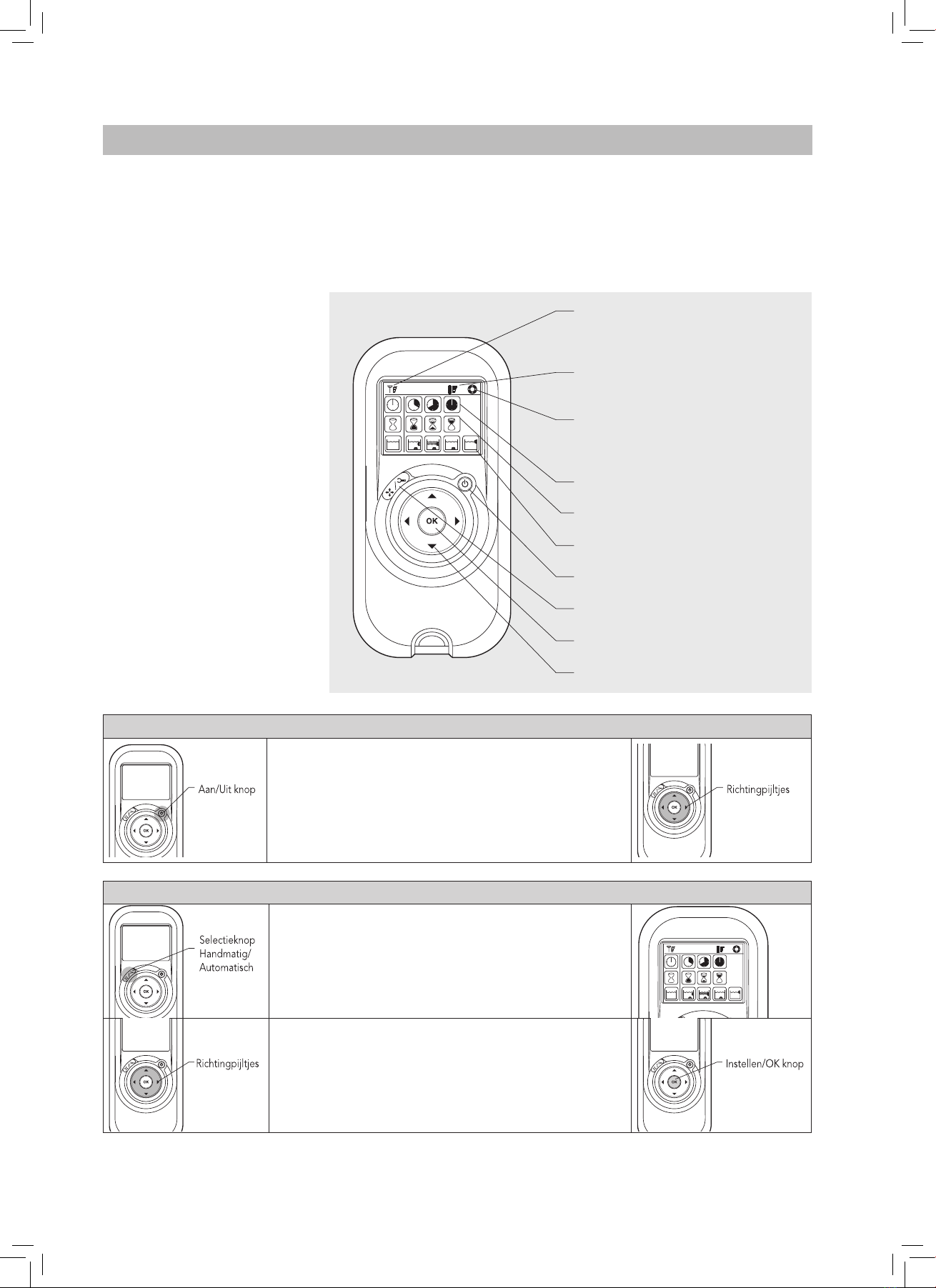

Het controlepaneel van de afstandsbediening
Handmatige werkrichting bedieningsmodus
1. Druk een keer op de Aan/Uit knop - de Afstandsbediening
begint in de Handmatige werkrichting bedieningsmodus.
2. Om de richting van de schoonmaker handmatig te bedienen
gebruikt u de richtingpijltjes (Zie rechts).
Van de Handmatige werkrichting bedieningsmodus naar de Automatische modus
1. Om uit de Handmatige werkrichting bedieningsmodus te
gaan drukt u maar EEN KEER op de selectieknop
Handmatig/Automatsch.
2. Het digitale scherm licht op en u ziet drie rijen functie
iconen in de standaard modus.
1. Om de parameters te veranderen drukt u op de pijltjes naar
boven of beneden. Om de parameter instellingen te kiezen
gebruikt u de rechter of linker pijltjes.
2. Als u de vereiste functie heeft bereikt drukt u op de
Instellen/OK knop.
11

Druk eerst op de selectieknop Handmatig/Automatisch en stel vervolgens de volgende tabel in:
Schoonmaakcyclus
indicator
Hiermee wordt de
schoonmaakcyclus
tijd ingesteld. Met de
afstandsbediening kunt
u tussen de volgende
opties kiezen.
Supreme /
M family
Residentieel
poolreinigers
Commerciële
poolreinigers
Snel
1.5 uur cyclus
2 uur cyclus
4 uur cyclus
Efficiënt
(standaard
instelling)
2.5 uur cyclus voor
dagelijks gebruik.
3 uur cyclus voor
dagelijks gebruik.
6 uur cyclus voor
dagelijks gebruik.
Extra
3.5 uur cyclus
4 uur cyclus
8 uur cyclus
Vertragingstijd
indicator
Dit bepaalt wanneer de
zwembadschoonmaker
gaat werken.
Met vertraging kan het
vuil op de vloer van het
zwembad komen.
Gelijk beginnen
(standaard
instelling)
Een uur vertraging Twee uur
vertraging
Schoonmaakactie
indicator
Hiermee kunt u kiezen
uit de volgende opties.
Standaard
Vloer en muren
schoonmaken.
(standaard
instelling)
Ultraschoon
Krachtiger zuigen
metlangzamere
beweging.
(Vloer en muren)
Alleen vloer
Maakt alleen de
vloer en nissen
schoon
Alleen muren
Maakt alleen
de muren en
wateroppervlak
schoon.
(Uitgezonderd
het Dolphin 2x2
model)
Opmerking:
• Als er na 2 minuten niet op een knop wordt gedrukt gaat de afstandsbediening uit en werkt de
zwembadschoonmaker volgens de eerder ingestelde instellingen.
• Als de cyclusopties "Ultraschoon" en "Alleen muren" voltooidzijn gaat de zwembadschoonmaker naar
de Standaard instellingen.
12

CONTROLO REMOTO PT
A Controlo Remoto oferece
dois modos de operação –
Modo Automático e Modo
Manual de Controlo de
direcção.
No modo Automático, todos
os parâmetros de limpeza
podem ser modicados.
No modo Manual de
direcção, a direcção do
Limpador de Piscinas pode
Medidor de Radio-recepção -
Se não aparecem linhas pretas, você deve
aproximar-se da unidade de alimentação de
energia
Medidor do nível da bateria -
Quando o Icone pisca, troque as pilhas
Indicador Manual de controlo -
Quando pisca, você está no modo
Direcção Manual de Controlo
Ícones do Ciclo de Limpeza
Ícones de cronónetro de demora
Ícones do Modo de Limpeza
Botão ON/OFF
Botão Selector Automático/Manual
Botão Set/OK
Setas do Controlo de Direccão
O Painel de Controlo da Unidade de Controlo Remoto
Modo Manual de Controlo de Direcção
1. Pressione o botão ON/OFF uma vez - A Controlo Remoto
iniciará no modo Manual de Controlo de Direcção.
2. Para controlar manualmente a direcção do limpador, use as
setas de controlo de direccão (ver à direita).
Sair do Modo Manual de Controlo de Direcção e Configurar o Modo Automático
1. Para sair do modo Manual de controlo de direcção, pressione
o botão de Selecção Manual/Automático apenas UMA VEZ.
2. O ecrã digital ilumina-se e três linhas de ícones de função
aparecem no modo pré-determinado.
1. Para modicar os parâmetros pressione as setas para cima e
para baixo. Para escolher a conguração dos parâmetros, use
as setas da direita ou da esquerda.
2. Quando obtiver a função desejada, pressione o botão
Set/OK.
13

Primeiro pressione o botão de selecção Manual/Automático, depois congure de acordo
com a tabela seguinte:

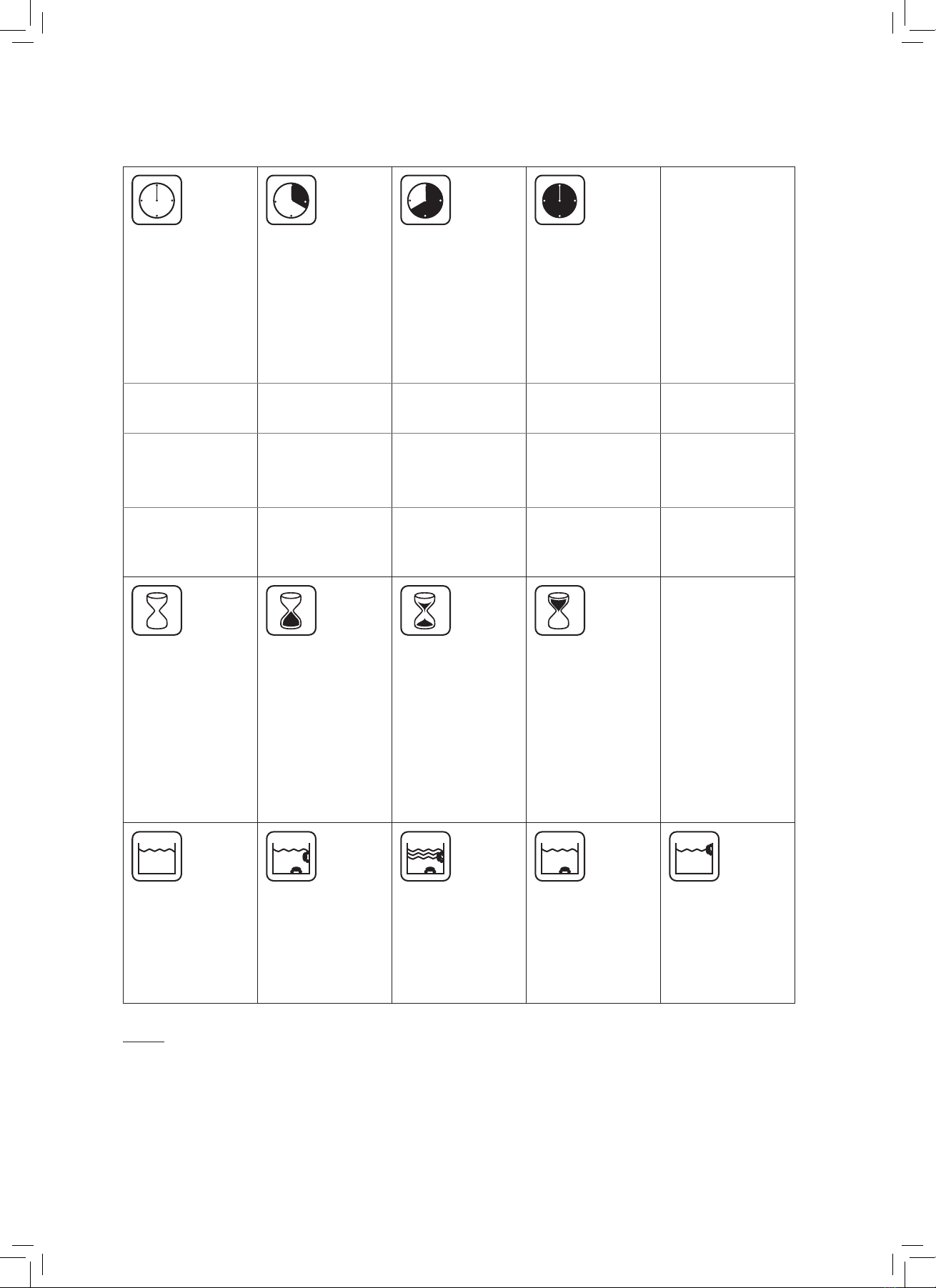

Indicador do Ciclo
de Limpeza
Este determina o
tempo do ciclo de
limpeza. A Unidade
de Controlo Remoto
permite escolher
entre as opções
seguintes.
Supreme /
M family
Limpadores
residenciais
Limpadores
comerciais
Rápido
Ciclo de 1.5 horas
Ciclo de 2 horas
Ciclo de 4 horas
Eficiente
(Configuração
prédeterminada)
Ciclo de 2.5 horas
para uso diáro
Ciclo de 3 horas
para uso diáro
Ciclo de 6 horas
para uso diáro
Extra
Ciclo de 3.5 horas
Ciclo de 4 horas
Ciclo de 8 horas
Indicador do
Tempo de Início
Retardado
Este determina
quando o limpador
de piscina começa
a operar. Um início
retardado permite
que a sujidade se
deposite no fundo
da piscina.
Inicio imediato
(Configuração
prédeterminada)
Início Retardado
em Uma Hora
Início Retardado
em Duas Horas
Indicador da Acção
de Limpeza
Permite a escolha
entre as opções
seguintes.
Padrão
Limpeza de piso e
parede.
(Configuração
prédeterminada)
Ultra-limpo
Maior sucção e
movimento
mais lento.
(piso e parede)
Somente Piso
Limpa somente o
piso e as cavidades.
Somente Paredes
Limpa somente as
paredes e a linha
de água.
(Exceto o modelo
Dolphin 2x2).
Nota:
• Depois de decorridos 2 minutos, se nenhum botão for pressionado, a Unidade de Controlo Remoto
desliga-se e o Limpador de Piscina continua a operar na conguração anterior.
14

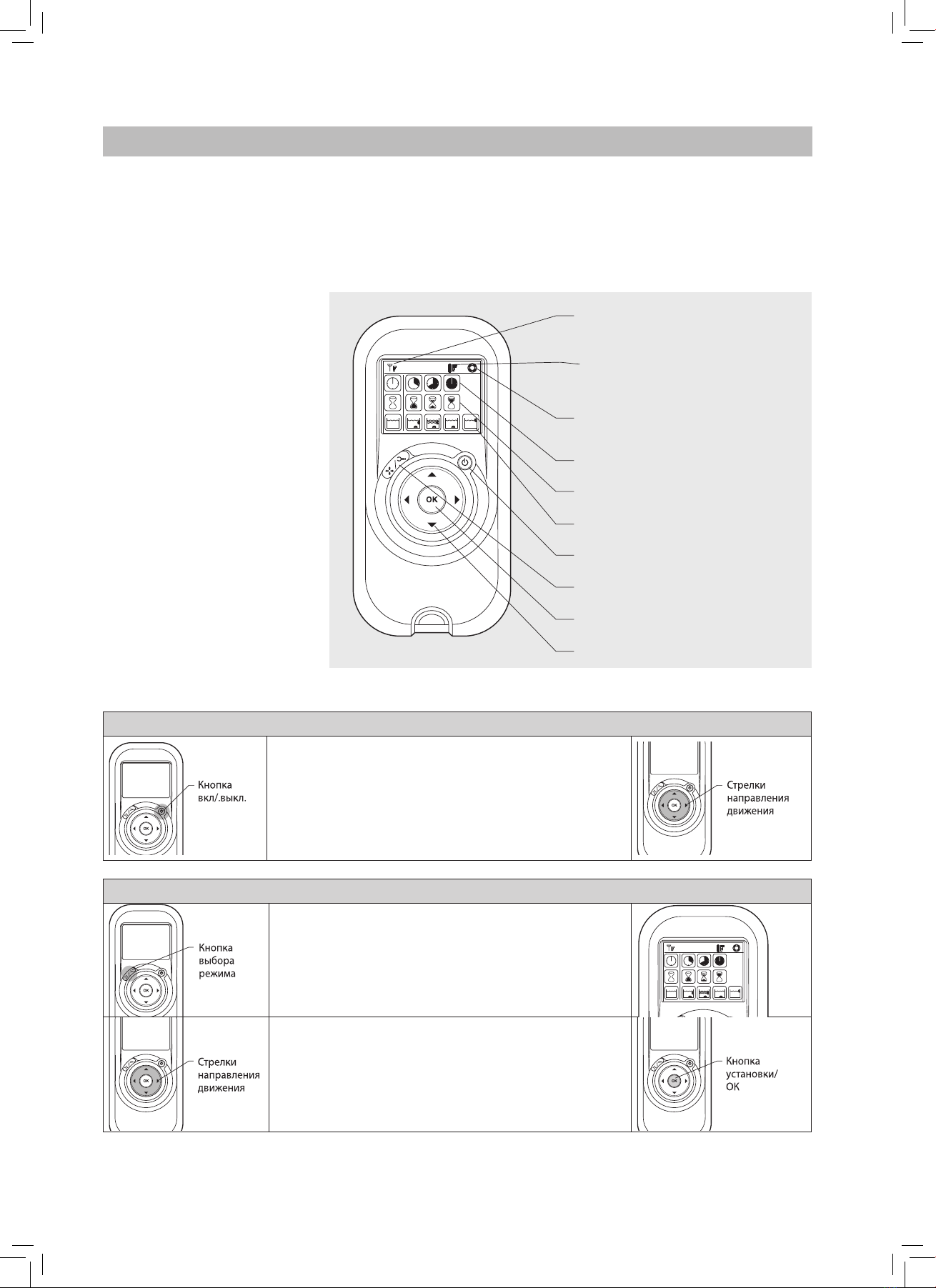

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ RU
ПДУ предоставляет два
вида режима управления -
Автоматический и ручной.
В автоматическом режиме
работы можно изменять все
параметры чистки.
В ручном режиме работы,
движение робота управляется
в ручную.
Радиоприём-
Если нет черных линий, необходимо
приблизиться к блоку питания
Заряд батарей-
Если значок мигает, необходимо заменить
батареи
Датчик ручного управления-
Если значок мигает, значит, установлен
ручной режим
Значки цикла чистки
Значки задержки таймера
Значки режима чистки
Кнопка вкл/выкл
Выбор режима работы Автомат/ручной
Кнопка ОК/установки
Направления
Панель управления ПДУ
Ручное управление робота
1. Нажми кнопку вкл./выкл., один раз - ПДУ запустится
в ручном режиме управления
2. Для ручного управления используй стрелки
направления движения - см. справа
Выход из ручного режима и установка автоматического режима
1. Для выхода из Ручного режима работы,
необходимо нажать один раз на кнопку Выбора
режима.
2. Цифровой экран загорится и в трёх рядах функций
высветятся значки вазовых установок
1. Для изменения параметров нажми на стрелки
вверх/вниз Для выбора параметра нажми на
стрелки вправо/влево
2. Для установки желаемой функции нажми кнопку
ОК/установка
15

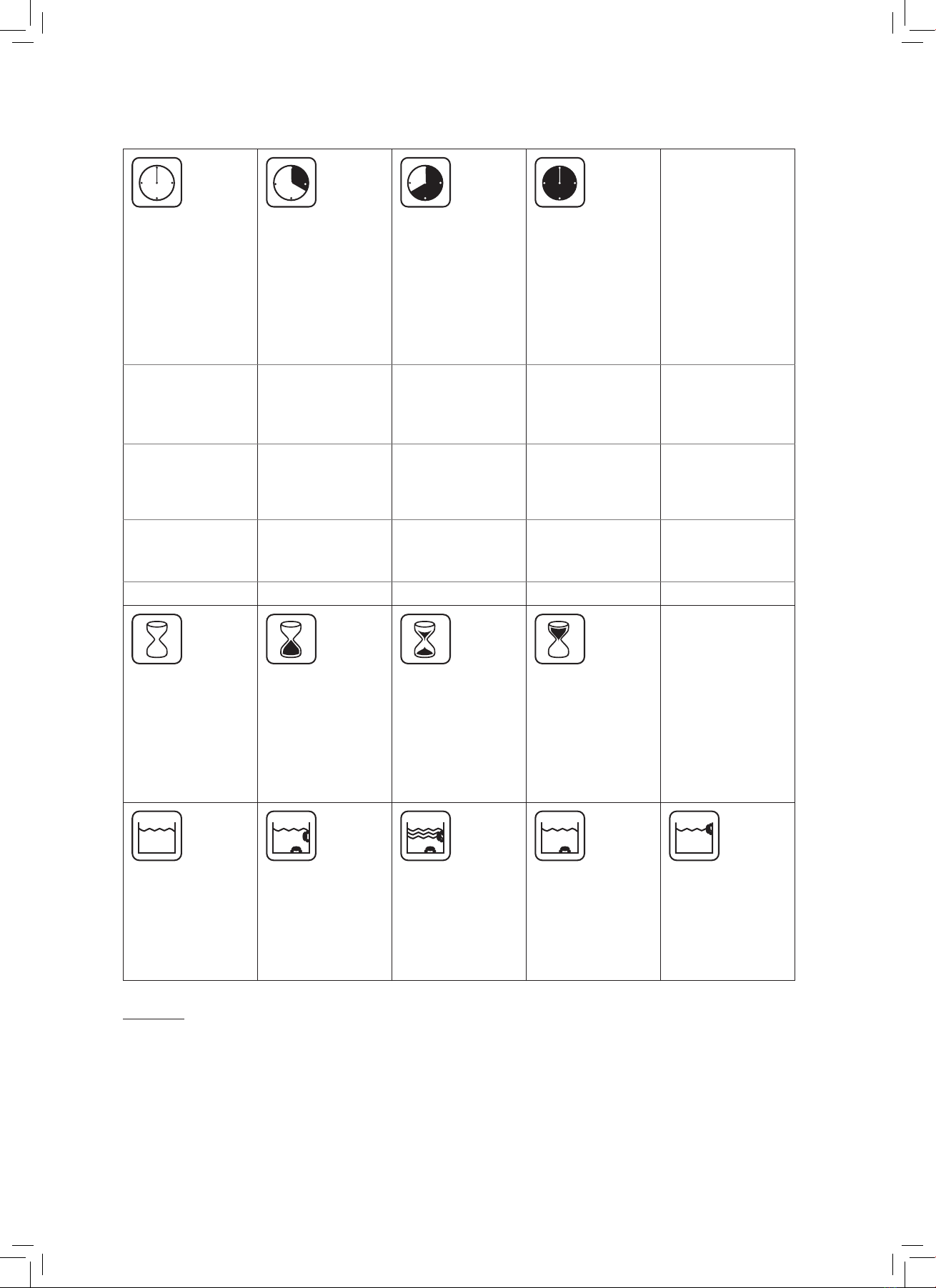

Сначала нажми на кнопку выбора режима, затем выбери необходимые установки в соответствии с таблицей
Датчик цикла
чистки
Определение цикла
чистки. ПДУ
позволяет выбрать
один из следующих
вариантов
Supreme /
M family
Очиститель для
частных бассейнов
Очиститель для
общественных
бассейнов
Быстрый
1.5 часа
2 часа
4 часа
Эффективный
(Базовая установка)
2.5 часа для
ежедневного
использования
3 часа для
ежедневного
использования
6 часа для
ежедневного
использования
Экстра
3.5 часа
4 часа
8 часа
Датчик задержки
таймера
Определение, когда
робот начал работу
Задержка позволяет
мусору осесть на
дно бассейна
Немедленное
начало
(Базовая установка)
Один час
задержки
Два часа
задержки
Датчик действий
Позволяет выбрать
один из следующих
вариантов
Стандарт
Чистка дна и стен
(Базовая установка)
Усиленная
чистка
Усиленное
всасывание и
медленное
движение
Только дно
Чистка дна и
стыков
Только стены
Чистит только
стены и линию
воды.
(Except Dolphin 2x2
model).
Заметка:
• После 2 минут, если не нажата кнопка, ПДУ выключится, и робот будет продолжать работать в предыдущих
настройках.
• Когда циклы работы, с выбранными опциями "Усиленная чистка" и "Только стены", закончится, вернётся к
базисным установкам.
16

Exceptional
Experience
by
Remote Control Unit
8151226 Ver. 03 - 07.2014
