Wheel Lock Installation Instructions
Directives d’installation de la serrure de roue
Instrucciones de Instalación del Cierre de Rueda

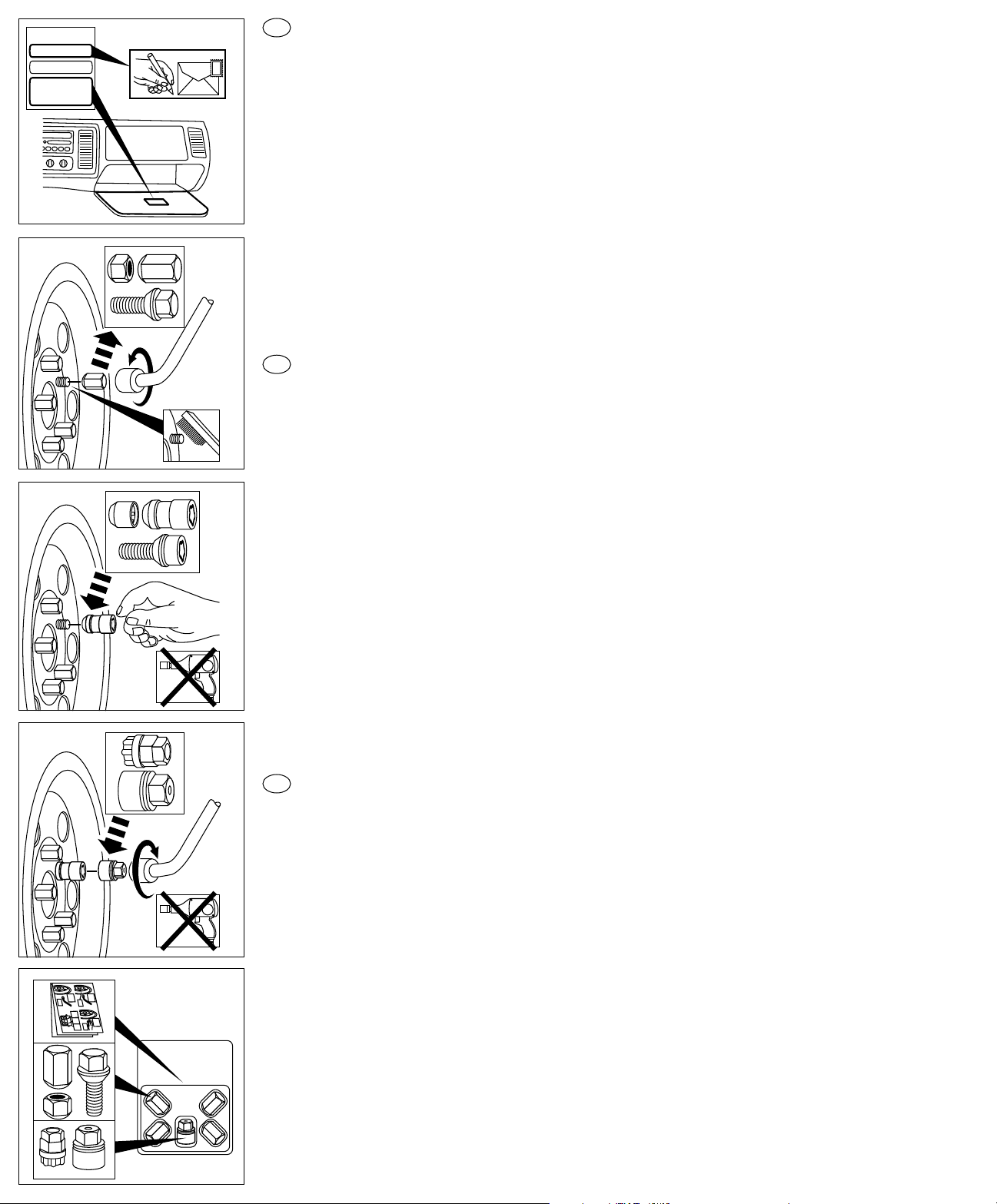

1Place the label with the wheel lock replace-
ment key code onto the inside of your vehi-
cle’s glove compartment. Computer register
your key code by completing the remaining
portion of the form and returning it to McGard
in the envelope provided. This service is
FREE. Registration will assist you if you ever
need to order a replacement key.
2Remove wheel covers (if equipped) and
one lug nut/bolt from each wheel. If studs are
rusty, clean with a wire brush prior to install-
ing wheel locks. Do not lubricate threads.
Note: Wheel locks should always be the
last nut/bolt tightened on each wheel and
should be the first one loosened.
3By hand, install one McGard Wheel Lock
onto each wheel to replace the lug nut/bolt
removed in step 2. Use only one lock per
wheel. Note: If original lug nuts/bolts use
a washer/plastic cap, be sure to install the
washer/plastic cap included in package onto
the wheel locks.
Notice: Air impact guns should not be used
for installation of locks or lug nuts/bolts.
Use of an impact gun for installation may
cause over tightening resulting in difficulty
of removal and permanent damage to
the lock and key. Overtightening can also
cause damage to brake rotors and
wheel seats.
4Using the McGard key and a lug wrench,
tighten each lock to the torque specified in
your vehicle owner’s manual. Be sure to keep
the key pattern squarely engaged into the
lock pattern via direct inward pressure. For
best results, use a torque wrench and socket
for final tightening. Wheel locks should be
re-torqued after 25 miles(40Km) of driving.
Newly installed lug nuts/bolts should also be
re-torqued.
5Place your key tool, extra lug nuts/bolts
and this instruction sheet into the package
and close. Store this package in a secure
location inside the vehicle. It’s also a good
idea to have a spare key. You can order a
spare key on the order form contained in the
package and return it to McGard along with
your Wheel Lock Registration Form. A nylon &
elastic key storage pouch that slips onto most
lug wrenches can also be ordered. This pouch
keeps your key right where you need it.
NEED HELP? Should you have questions on
the use of any McGard product, contact our
Customer Service Department,
Monday–Friday, 8am–5pm Eastern time:
800-444-5847 or go to mcgard.com
1Coloque la etiqueta con el código de la
llave para cerradura de rueda de reemplazo
sobre la superficie interior de la guantera de
su vehículo. Registre en nuestra
computadora el código de su llave
completando la porción restante del
formulario y enviándola a McGard en el sobre
suministrado. Este servicio es GRATUITO.
Al registrar su llave le ayudarási usted
necesita alguna vez ordenar una copia
de remplazo.
2Quite las tapas de las ruedas (de tenerlas) y
una tuerca/perno de cada rueda. Si los
tornillos de fijación están oxidados, límpielos
con un cepillo de alambre antes de instalar
los cierres de rueda. No lubrique los filetes.
Nota: La cerradura de rueda siempre
deben ser la última tuerca/perno a
apretar en cada rueda y la primera
que se afloje.
3A mano, instale una cerradura de rueda en
cada rueda para reemplazar la tuerca/perno
que se quitó en el paso 2. Use solamente un
cierre por rueda. Nota: Si las tuercas/pernos
originales usan una arandela/tapa de pl·stico,
asegúrese de instalar las arandelas/tapas de
plástico incluidas en el paquete.
Advertencia: Las pistolas de aire a presión
no se deben usar para la instalación de
cerraduras o tuercas/pernos. El uso
de una pistola de impacto para la
instalación puede causar
sobreapretamiento causando como
resultado dificultades para quitarlos y el
daño permanente del cierre y de la llave.
El apretamiento excesivo puede también
causar daños a los rotores del freno y a
las juntas sellantes de las ruedas.
4Empleando la llave McGard y la llave de
tacos, apriete cada cierre a la torsión o ajuste
especificado en el manual del propietario de
su vehículo. Asegúrese de mantener la
configuración de la llave puesta firme en
alineación dentro de la configuración del
cierre presionando hacia el interior. Para
obtener los mejores resultados, use una llave
de ajuste dinamométrica y cubo para el
apretado final. Los cierres de rueda deben
re-ajustarse después de manejar una
distancia de 40 km (25 millas). Las tuercas/
pernos recién instaladas también deben
de reajustarse.
5Coloque su llave, tuercas/pernos extras
y esta hoja de instrucciones dentro del
paquete y ciérrelo. Guarde este paquete en
un lugar seguro dentro del vehículo. También
es bueno tener una llave de repuesto. Usted
puede ordenar una sola llave en el formulario
de orden que el paquete contiene y enviarla
a McGard junto con su Formulario de registro
de cierre de rueda. También se puede ordenar
una bolsa de nilón y elástica para guardar la
llave; esta bolsa se desliza y cuelga a la
mayoría de las llaves de cubo. Esta bolsa
mantiene su llave en el lugar donde usted
la necesita.
¿NECESITA AYUDA? Si tiene alguna duda
sobre el uso de cualquier producto McGard,
póngase en contacto con su Departamento
de Servicio al Cliente, lunes a viernes,
8am–5pm Hora del Este: 800-444-5847
o visite mcgard.com
1Poser l’étiquette sur laquelle figure le code
de la clé de serrure de roue de remplacement
sur la surface intérieure de la boîte à gants
de votre véhicule. Faites inscrire votre code
de clé dans notre système d’ordinateur en
remplissant le reste du formulaire et en le
retournant à McGard dans l’enveloppe fournie.
Ce service est GRATUIT. L’inscription
informatisée vous sera utile si jamais vous
devez commander une clé de rechange.
2Enlevez les enjoliveurs de roue (s’il y en a)
et un contre-écrou/boulon sur chaque roue. Si
les clous sont rouillés, nettoyez-les avec une
brosse de fil avant d’installer les serrures de
roue. N’appliquez pas de lubrifiant sur
les filets.
NOTA: Il faut toujours serrer en dernier
la serrure de roue, après les autres
contre-écrous/boulons de chaque roue,
et la desserrer en premier.
3Installez manuellement une serrure de roue
sur chaque roue pour remplacer le
contre-écrou/boulon enlevé à l’étape 2.
Utilisez une seule serrure par roue. NOTA:
Si les contre-écrous/boulons d’origine sont
munis d’une rondelle ou d’un capuchon de
plastique, assurez-vous d’utiliser plutôt les
rondelles/capuchons de plastique fournis dans
le paquet pour les serrures de roue.
Mise en garde: Il ne faut pas utiliser
un fusil à air comprimé pour installer
les serrures ou contre-écrous/boulons.
L’utilisation d’un tel outil risque de les
serrer excessivement, rendant leur
enlèvement difficile et endommageant
en permanence la serrure et la clé. Le
serrement excessif peut également
endommager les rotors des freins et la
siège des roues.
4À l’aide de la clé McGard et d’une clé
pour goujon, fixez chaque serrure à une
roue en la serrant selon le degré de rotation
précisé dans le manuel du propriétaire.
Assurez-vous de maintenir la configuration
de la clé carrément engagée dans celle de la
serrure en exerçant une pression directe vers
l'intérieur. Pour des résultats optimaux, utilisez
une clé dynamométrique et une douille pour le
serrement final. Serrez les goujons à nouveau
après 40 kilomètres de conduite. On devrait
également reserrer les contre-écrous/
boulons récemment installés.
5Mettez votre clé, les contre-écrous/
boulons supplémentaires et cette feuille de
directives dans le paquet et fermez-le. Rangez
le paquet dans un endroit sûr à l’intérieur
du véhicule. C’est aussi une bonne idée de
garder une clé de rechange. Vous pouvez en
commander une sur le formulaire de
commande inclus dans le paquet, que vous
devez retourner à McGard, accompagné de
votre Formulaire d’inscription de la serrure de
roue. Vous pouvez aussi commander un petit
sac de rangement en nylon et élastique pour
la clé. Le sac à clé s’attache à la plupart des
clés pour goujon et assure l’accès immédiat à
votre clé de serrure de roue en tout temps.
BESOIN D’AIDE? Si vous avez des questions
sur l’utilisation d’un produit McGard
quelconque, appelez notre Centre de
services à la clientèle, du lundi au vendredi,
de 8 h 00 à 17 h 00, heure de l’Est,
au 800-444-5847, ou rendez-vous sur
le site mcgard.com
