MCI Light SMARTLEDFLEX SIDEFLEX User manual

Installation Instructions
Manual Instalación
v.08
SMARTLEDFLEX®PAT.
SIDEFLEX

INDEX ÍNDICE
REFERENCES / REFERENCIAS 4
TECHNICAL DATA / DATOS TECNICOS 5
MEASURES / MEDIDAS 5
INDICATIONS / INDICACIONES 6
STRAIGHT INSTALLATION / INSTALACIÓN EN RECTO 7
BENDING INSTALLATION / INSTALACIÓN EN CURVA 8
CONNECTIONS / CONEXIONES
MONOCOLOR / MONOCOLOR 9
RGB / RGB 9
WIRING DIAGRAM / DIAGRAMA CONEXIÓN
MONOCOLOR CONNECTOR / MONOCOLOR CONECTOR 10
RGB CABLE-CONNECTOR / RGB CABLE -CONECTOR 12
SAFETY PRECAUTIONS / PRECAUCIONES 14

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
4
SMARTLEDFLEX®

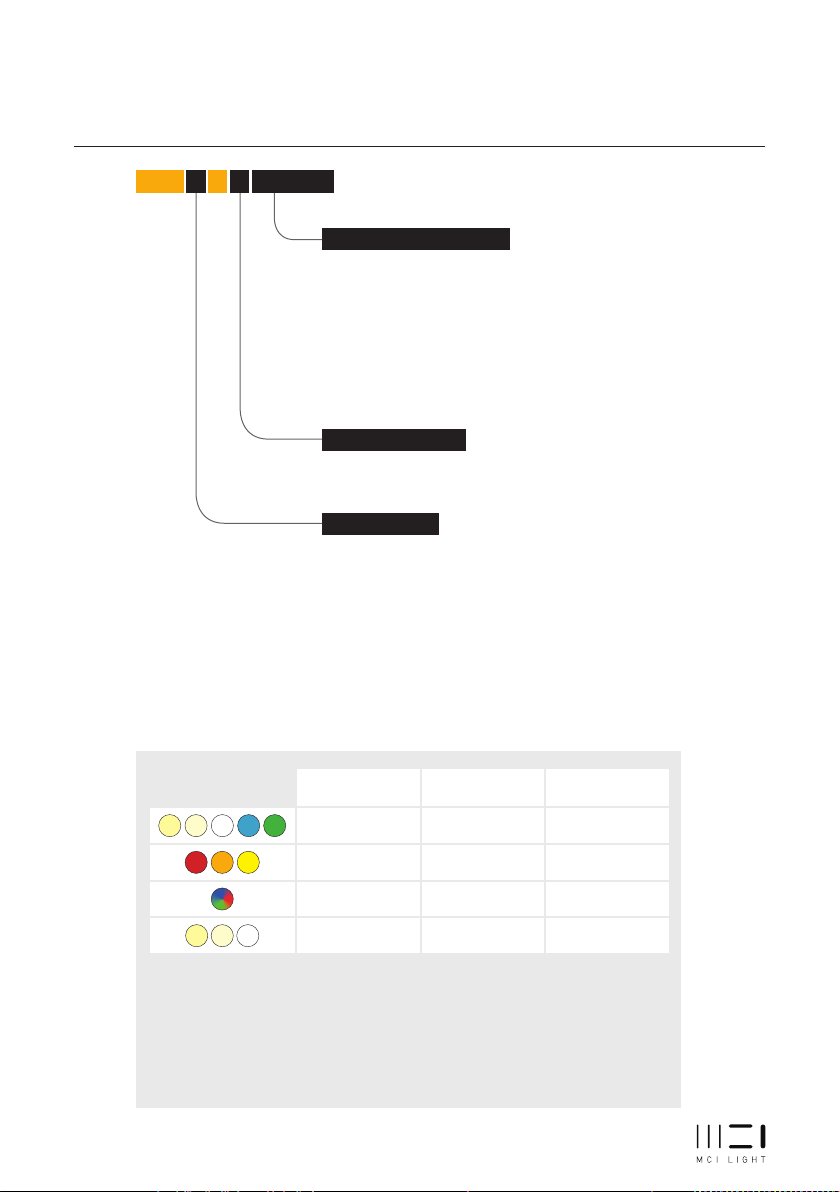

CUSTOM SIZE REFERENCES / REFERENCIAS CORTE A MEDIDA
7211 000/70/2K7
LIGHT COLOR COLOR LUZ
/70/2K7 2700K
/70/3K5 3500K
/70/5K2 5200K
/07 Yellow Amarillo
/04 Amber Ambar
/03 Red Rojo
/09 Blue Azul
/08 Green Verde
/11 RGB
POWER POTENCIA
0 4,8W/m – 9,6 W/m – 12W/m*
213 W/m**
0 Round Monocolor
1 Square Monocolor
2Round RGB
3 Square RGB
TYPE MODELO
* Lengths up to 8 m (RGB-12W/m) y 10 m (monocolor-9,6W/m).
Longitudes hasta 8 m (RGB-12W/m) y 10 m (monocolor-9,6W/m).
** Power only available in white colors and up to 7 m maximum.
Potencia sólo disponible en colores blancos y hasta 7 m máximo.
CUTTING SIZE
UNIDAD DE CORTE
POWER (1m)
POTENCIA(1m)
MAX. LENGHT
LONGITUD MÁX.
50 mm 9,6 W 10 m
100 mm 4,8 W 10 m
400 mm 12 W 8 m
50 mm 13 W 7 m
Lengths must be compatible with cutting units.
Las longitudes tienen que ser compatibles con las unidades de corte.
Due to tolerances of the production process the color temperatures could change slightly.
Debido a las tolerancias del proceso de producción las temperaturas del color pueden cambiar
ligeramente.
Due to tolerances of the production process the total lenghts could change slightly.
Debido a las tolerancias del proceso de producción las longitudes totales pueden cambiar ligeramente.

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
5
MECHANICAL SPECIFICATIONS ESPECIFICACIONES MECÁNICAS
Version Versión Round / Square Redondo / Cuadrado
Weight Peso 0,5 kg/m
Cutting unit Unidad de corte 50 mm. / 100 mm. / 400 mm.
Protection grade Grado de protección IP66 / IP67
Impact resistance Resistencia al impacto IK10**
Heat shock resistance Resistencia al
choque térmico -40 °F a +212 °F*** -40 °C to +100 °C***
Temperature range Rango de temperatura -4 °F a +122 °F -20 °C to +50 °C
** IK10 only in square version
*** 20 cyclos of 30 minutes
** IK10 (en versión cuadrada)
*** 20 ciclos de 30 minutos
ELECTRICAL SPECIFICATIONS ESPECIFICACIONES ELÉCTRICAS
Input voltage Voltaje de entrada 24V
Protection class Clase protección III
Control type Tipo control CA (Common anode) / Ánodo común
LEDs quantity Nº LEDs 100 LEDs/m
Power consumption Consumo
9,6W/m - White, Blue, Green
4,8W/m - Red,Amber,Yellow
24W/m - RGB
13W/m (up to 5m)
16 mm.
(0,63 in)
34 mm.
(1,34 in)
16 mm.
(0,63 in)
34 mm.
(1,34 in)
Guide Prole
Perl Guía
20 mm.
(0,79 in)
28,8 mm.
(1,13 in)
Smartledex® round
Smartledex® redondo
Smartledex® square
Smartledex® cuadrado
SMARTLEDFLEX®
TECHNICAL DATA / DATOS TÉCNICOS
SMARTLEDFLEX®
MEASURES / MEDIDAS

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
6
100 mm
100 mm

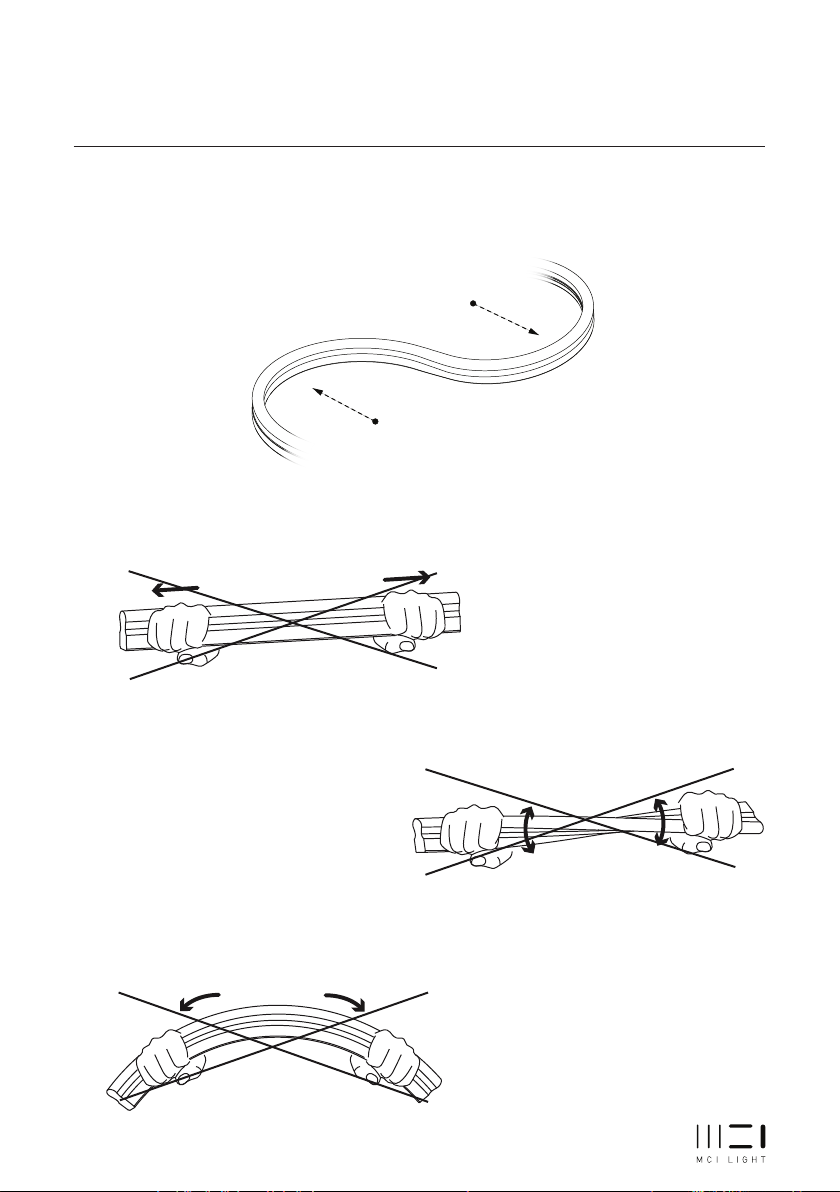

MINIMUM BENDING RADIUS
RADIO MÍNIMO CURVATURA
DO NOT STRETCH THE PRODUCT
NO TENSIONAR EL PRODUCTO
DO NOT TWIST THE PRODUCT
NO RETORCER EL PRODUCTO
DO NOT TWIST THE PRODUCT IN THIS WAY
NO RETORCER EL PRODUCTO EN ESTA DIRECCIÓN
SMARTLEDFLEX®
INDICATIONS / INDICACIONES

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
7
25cm
25cm
Do not disassembly the reel before installation.The mate-
rial has to be disassembled (always on a plane surface) at
the same time as installation (not before). Do not tense or
twist the material.
No desliar la bobina antes de instalar. Se tiene que ir des-
bobinando (siempre sobre un plano recto) a medida que
se va instalando el producto. No tensionar ni retorcer el
producto.
M130122
Guide prole
Perl guía
Dimension recommended between anchors
Distancia recomendada entre anclajes
SMARTLEDFLEX®
STRAIGHT INSTALLATION / INSTALACIÓN EN RECTO

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
8
Instalación con clip Clip installation
34 mm.
16 mm.
Instalación empotrado Recessed installation
Instalación con clip Clip installation
34 mm.
16 mm.
Instalación empotrado Recessed installation
Neutral silicone
Silicona neutra
Only for Smartledex Square
Sólo para Smartledex cuadrado
RECESSED INSTALLATION
INSTALACIÓN EMPOTRADO
CLIP INSTALLATION
INSTALACIÓN CON CLIP
SMARTLEDFLEX®
BENDING INSTALLATION / INSTALACIÓN EN CURVA
Agujero para M4
Hole M4

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
9

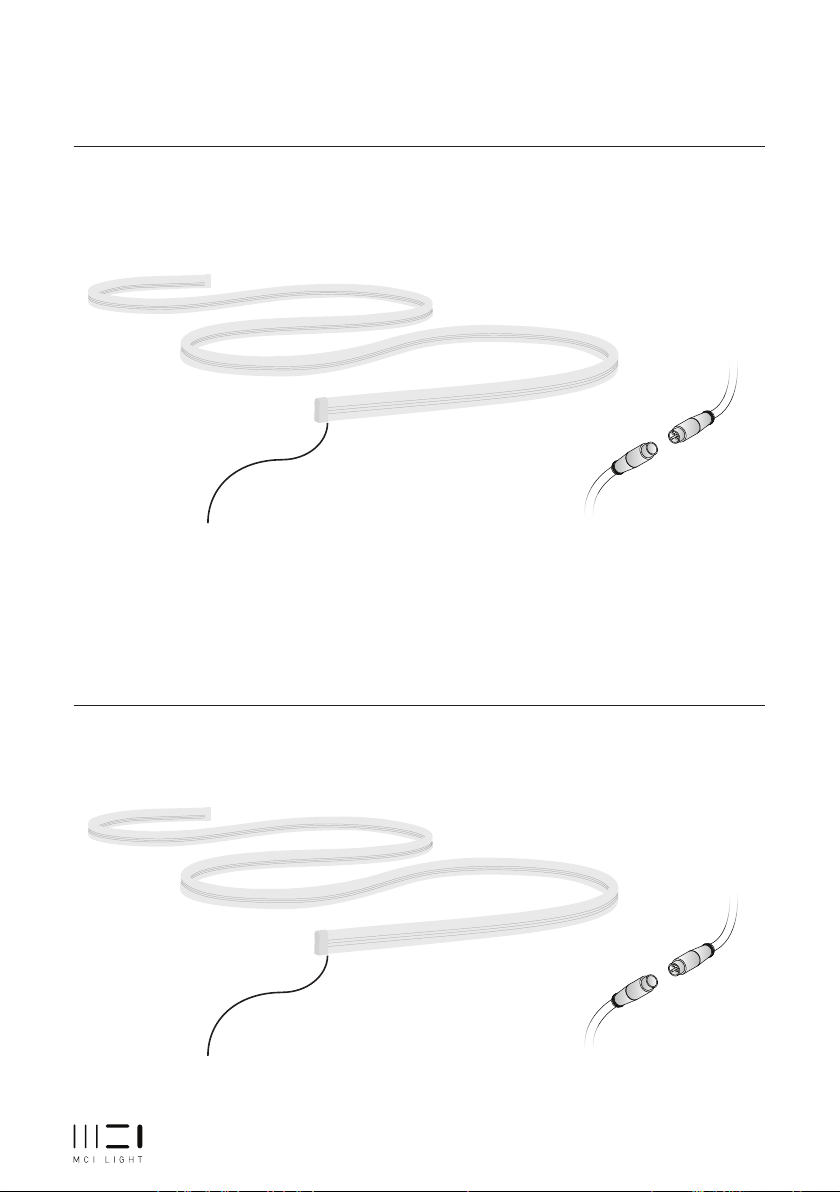

10 METERS MAXIMUM CONNECTION
CONEXIÓN MÁXIMA 10 METROS
Cable with connector
Salida conector
From luminaire
De luminaria
See connections - see page 10
Conexionado - ver página 10
SMARTLEDFLEX®
MONOCOLOR CONNECTIONS / CONEXIONES MONOCOLOR

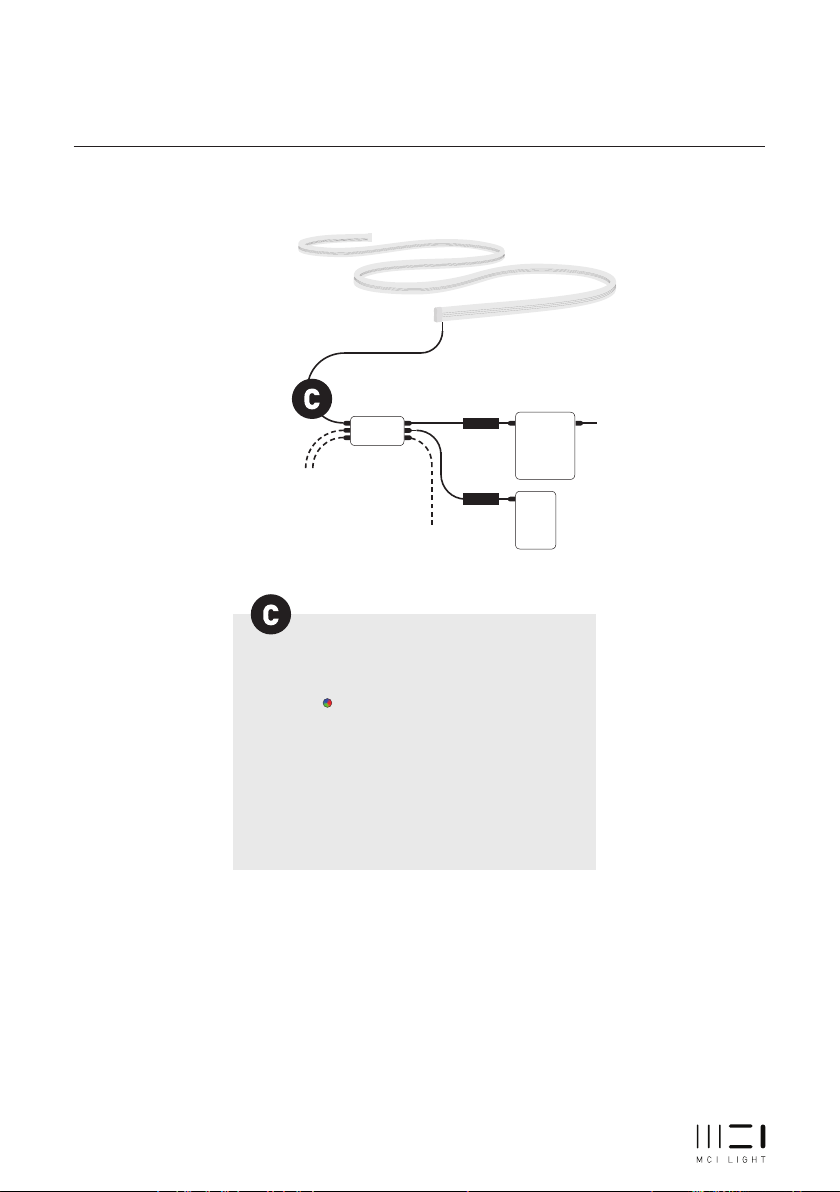

SMARTLEDFLEX®
RGB CONNECTIONS / CONEXIONES RGB
8 METERS MAXIMUM CONNECTION
CONEXIÓN MÁXIMA 8 METROS
Cable with connector
Salida conector
From luminaire
De luminaria
See connections - see page 12
Conexionado - ver página 12

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
10
SMARTLEDFLEX®

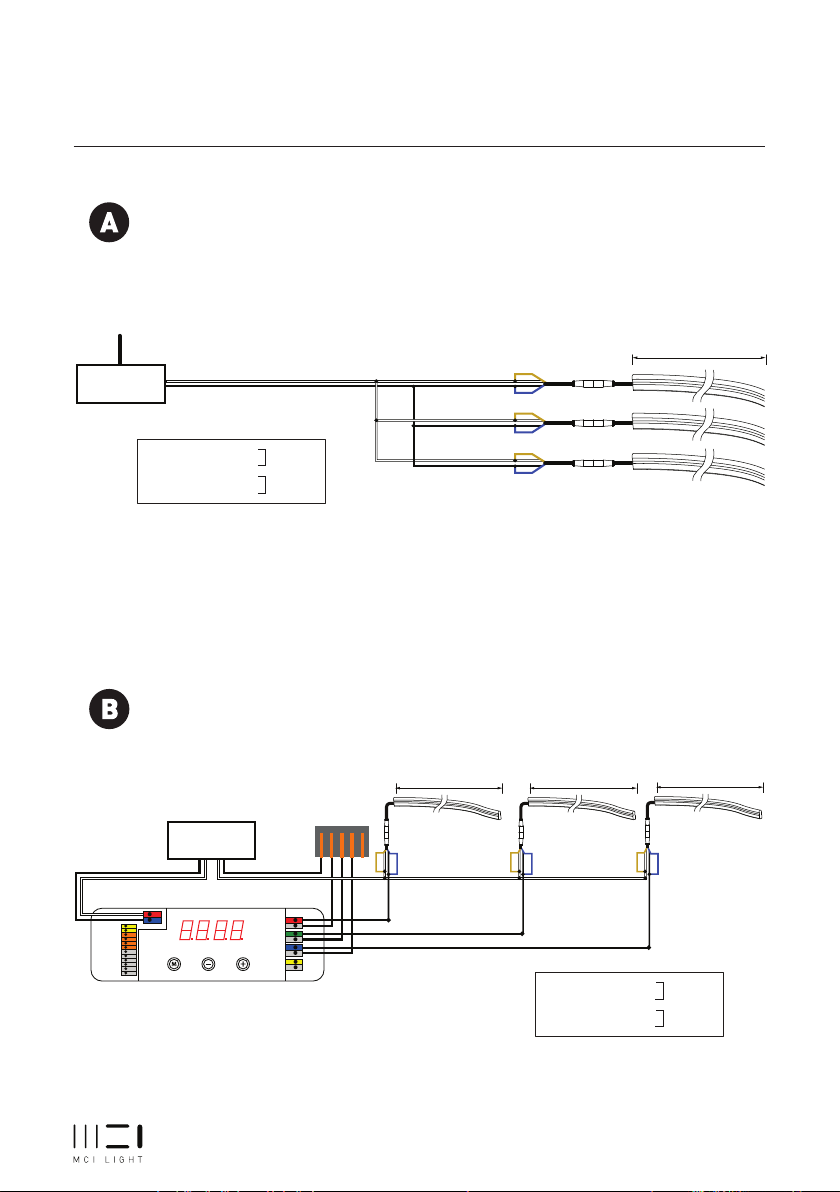

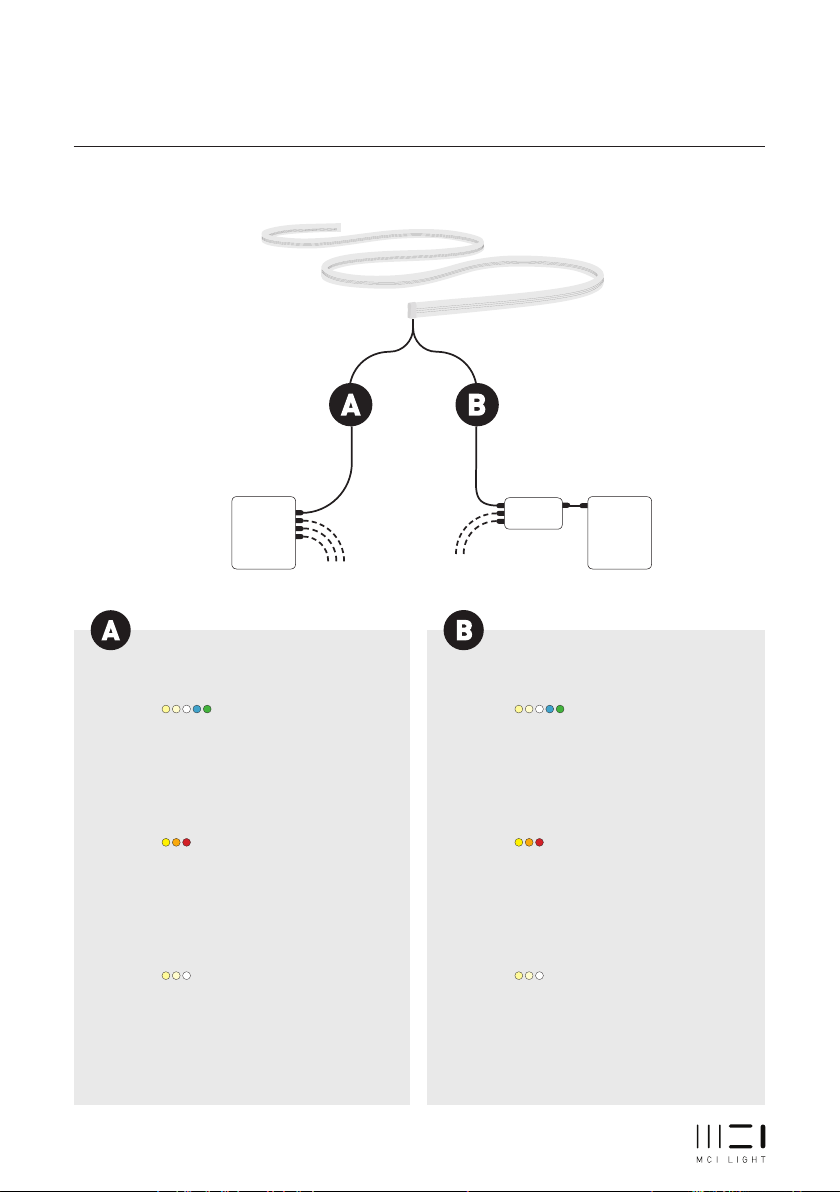

WIRING DIAGRAM / DIAGRAMA CONEXIÓN
Power
Supply
24 V DC - 320W
Fuente
Alimentación
MONOCOLOR
NO DIMMABLE
MONOCOLOR
SIN DIMERIZAR
DIMMABLE
MONOCOLOR
MONOCOLOR
DIMERIZABLE
SmartLedFlex® Monocolor
DIMMABLE WITH LINEARdrive 720
DIMERIZABLE CON LINEARdrive 720
9,6 W/m
Maximum 3 reels of 10 m (or 6 of 5 m) in parallel connection
to LINEARdrive 720 (PSU 24 V DC - 320W) (max. 30 m).
Maximum 5 m from the power supply to the first reel
connection.
Máximo 3 bobinas de 10 m (o 6 de 5 m) conectadas en
paralelo al
LINEARdrive 720 (fuente de alimentación de 24 V DC - 320W)
(máx. 30 m).
Máximo 5 m desde la fuente de alimentación a la primera
bobina.
4,8 W/m
Maximum 6 reels of 10 m (or 12 of 5 m) in parallel connec-
tion to LINEARdrive 720 (PSU 24 V DC - 320W) (max. 60 m).
Maximum 5 m from the power supply to the first reel
connection.
Máximo 6 bobinas de 10 m (o 12 de 5 m) conectadas en
paralelo al
LINEARdrive 720 (fuente de alimentación de 24 V DC - 320W)
(máx. 60 m).
Máximo 5 m desde la fuente de alimentación a la primera
bobina.
13 W/m
Maximum 4 reels of 5 m in parallel connection to LINEAR-
drive 720 (PSU 24 V DC - 320W) (max. 20 m).
Maximum 5 m from the power supply to the first reel
connection.
Máximo 4 bobinas de 5 m conectadas en paralelo al
LINEARdrive 720 (fuente de alimentación de 24 V DC -
320W) (máx. 20 m).
Máximo 5 m desde la fuente de alimentación a la primera
bobina.
MONOCOLOR NO DIMMABLE
MONOCOLOR SIN DIMERIZAR
9,6 W/m
Maximum 3 reels of 10 m (or 6 of 5 m.) in parallel connec-
tion to
PSU 24 V DC - 320W (max. 30 m).
Maximum 5 m from the power supply to the first Smart-
LedFlex®.
Máximo 3 bobinas de 10 m. (o 6 de 5 m.) en paralelo
conectadas
a fuente de alimentación de 24 V DC - 320W (máx. 30 m).
Máximo 5 m. desde la fuente de alimentación al primer
SmartLedFlex®.
4,8 W/m
Maximum 6 reels of 10 m (or 12 of 5 m.) in parallel
connection to
PSU 24 V DC - 320W (max. 60 m).
Maximum 5 m from the power supply to the first Smart-
LedFlex®.
Máximo 6 bobinas de 10 m. (o 12 de 5 m.) en paralelo
conectadas a fuente de alimentación de 24 V DC - 320W
(máx. 60 m).
Máximo 5 m. desde la fuente de alimentación al primer
SmartLedFlex®.
13 W/m
Maximum 4 reels of 5 m in parallel connection to PSU 24 V
DC - 320W (max. 20 m).
Maximum 5 m from the power supply to the first Smart-
LedFlex®.
Máximo 4 bobinas de 5 m en paralelo conectadas a fuente
de alimentación de 24 V DC - 320W (máx. 20 m).
Máximo 5 m. desde la fuente de alimentación al primer
SmartLedFlex®.
LINEARdrive
Power
Supply
24 V DC - 320W
Fuente
Alimentación

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
11
Luz ja Steady Light
Lineardrive 720D DMX/DALI/0-10V 24V DC
230V AC
Power Supply
24 V DC 320 W +
-
LINEARdrive 720D
Group 1
GND 1
GND 2
GND 3
GND 4
DMX +
+
-
DMX -
DMX shield
LEDSync +
Dali IN
Dali IN
Dali OUT
Dali OUT
LEDSync -
LEDSync shield
Group 2
Group 3
Group 4
M050206
max. 10m max. 10m
max. 10m
max. 10m
24V DC
GND (Azul Blue)
GND- (Negro Black)
24+ (Blanco White)
24+ (Marrón Brown)
-
+
24V DC
GND (Azul Blue)
GND- (Negro Black)
24+ (Blanco White)
24+ (Marrón Brown)
-
+
Power Supply
24 V DC 320 W
+ +
- -
Luz ja Steady Light
Lineardrive 720D DMX/DALI/0-10V 24V DC
230V AC
Power Supply
24 V DC 320 W +
-
LINEARdrive 720D
Group 1
GND 1
GND 2
GND 3
GND 4
DMX +
+
-
DMX -
DMX shield
LEDSync +
Dali IN
Dali IN
Dali OUT
Dali OUT
LEDSync -
LEDSync shield
Group 2
Group 3
Group 4
M050206
max. 10m max. 10m
max. 10m
max. 10m
24V DC
GND (Azul Blue)
GND- (Negro Black)
24+ (Blanco White)
24+ (Marrón Brown)
-
+
24V DC
GND (Azul Blue)
GND- (Negro Black)
24+ (Blanco White)
24+ (Marrón Brown)
-
+
Power Supply
24 V DC 320 W
+ +
- -
Lineardrive 720D DMX/DALI/ 24V DC
Steady light Luz ja
SMARTLEDFLEX®
WIRING DIAGRAM / DIAGRAMA CONEXIÓN

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
12
SMARTLEDFLEX®
WIRING DIAGRAM / DIAGRAMA CONEXIÓN
SmartLedFlex® RGB
RGB
RGB
12 W/m
Maximum 3 reels of 8 m. (max. 24 m) in parallel connection to
LINEARdrive 720 (PSU 24 V DC - 320W).
Maximum 5 m from the power supply to the first reel
connection.
Máximo 3 bobinas de 8 m. (máx. 24 m) conectadas en
paralelo al LINEARdrive 720 (fuente de alimentación de 24
V DC - 320W).
Máximo 5 m. desde la fuente de alimentación a la primera
bobina.
230 V AC
POWER
DATA
controller
DMX
control
To next LINEARdrive
Al siguiente LINEARdrive
LINEARdrive Power
Supply
24 V DC - 320W
Fuente
Alimentación

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
13
SMARTLEDFLEX®
WIRING DIAGRAM / DIAGRAMA CONEXIÓN
Connector output Salida conector
Lineardrive 720D DMX/DALI/ 24V DC
Lineardrive 720D DMX/DALI/0-10V 24V DC
(R)
24V DC
(G)
(B)
Blanco White +
Marrón Brown -
Negro Black -
Azul Blue -
LINEARdrive 720D
Group 1
GND 1
GND 2
GND 3
GND 4
DMX +
+
-
DMX -
DMX shield
LEDSync +
Dali IN
Dali IN
Dali OUT
Dali OUT
LEDSync -
LEDSync shield
Group 2
Group 3
Group 4
M050206
Power Supply
24 V DC 320 W
+ +
- -
max. 8m max. 8m max. 8m

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
14
SMARTLEDFLEX®
SAFETY PRECAUTIONS / PRECAUCIONES
Use as directed
This product serves exclusively lighting purposes and may:
• Expose to strong mechanical loads or strong contamination.
• Only be installed and operated after a condition inspection if the product is dirty or has been moistened through storage.
• Not be modied or converted.
• Do not hang or fasten anything on the product, especially no decoration.
• Never let children play unsupervised with electric products!
The light source of this luminaire is non-replaceable; When the light source reaches the end of its life, the entire luminaire must be replaced.
If these points named above are not adhered to, a short circuit or electrical shock may occur!
Installation
The complete installation must be done by an electrical expert or a specialized maintenance team, who is familiar with valid directives.
Attention: Switch o power of the mains supply or respectively of the connection lead before doing any works.
Use only parts, which are supplied with the product or are described as accessories! Otherwise the product or the installation might not be suciently safe!
Indication for the installer: In case you do not install a completely supplied system (with transformer), you are considered a“manufacturer”by the low-voltage directive.
In this case you are required to ensure the conformity of the whole system and declare it by attaching the CE-sign.
Installation place
Make sure that the product is mounted on a stable, even and tilt-xed background. Note the minimum distances in the ceiling.
Attention: Do not cover the product, especially not with insulating materials.
Operation - Information for the user
Operate the product only if it is working correctly. Switch o the product with a malfunction immediately and operate it again only after examination by an electrical
specialist. This is the case, when:
• Visible damages appear.
• The product does not work.
• Smoke, steam or crackling sounds appear.
• An overheating is recognisable.
Repairs of the product or work on mains voltage-prominent sections may only be carried out by qualied electricians.
Attention: Exists mortal danger from an electric shock!

SLF.IMT-120.v8
Smartledex® TECHNICAL GUIDE
15
SMARTLEDFLEX®
SAFETY PRECAUTIONS / PRECAUCIONES
Empleo según normativas
Este producto sirve únicamente para iluminación y no debe:
• Exponerse a exigencias mecánicas excesivas o fuertes suciedades.
• Después de un almacenamiento húmedo o contaminante, no utilizar sin previa vericación/inspección del producto ya que puede derivar en problemas de funcio-
namiento del producto.
• No debe ser cambiado o modicado.
• No cuelgue ni je nada en el producto, especialmente ningún tipo de decoración.
• No permita que los niños jueguen sin vigilancia con los productos eléctricos.
La fuente de luz de esta luminaria es no reemplazable; cuando la fuente de luz alcance el nal de su vida, se debe sustituir la luminaria completa.
En caso de no respetarse los puntos previamente señalados, podrá producirse un cortocircuito o una descarga eléctrica.
Montaje
La instalación completa puede llevarse a cabo por un electricista especializado o un servicio de asistencia técnica especializado que conozca de las directivas vigentes.
Atención: Desconecte la línea de alimentación antes de realizar cualquier trabajo.
Utilice exclusivamente piezas que fueran suministradas con el producto o que son descritas denitivamente como accesorios. De lo contrario, el producto puede no
ser sucientemente seguro.
Advertencia para el electricista: Si no instala un sistema suministrado de forma completa (es decir con el transformador), actuará como el “fabricante“ en el sentido
de las directivas de baja tensión. En este caso le incumbe a usted establecer la conformidad del sistema completo y declararla mediante la aplicación de la marca CE.
Lugar de montaje
Preste atención a que el producto sea montado sobre una base rme, plana y estable. ¡Tenga en cuenta las distancias mínimas en el techo!
Atención: No cubrir el producto, en especial, con material aislante. No obstruya la circulación de aire.
Funcionamiento
Utilice el producto únicamente si funciona de forma perfecta. En caso de fallo, desconecte inmediatamente el aparato y vuelva a utilizarlo sólo tras una revisión por parte
de un electricista. Esto es el caso por ejemplo de cuando:
• Aparecen daños visibles.
• El producto no funciona perfectamente.
• Se desprende humo, vapor o en caso de saltar chispas.
• Es reconocible un sobrecalentamiento.
Todas las reparaciones y/o trabajos en partes conectadas deben ser realizadas únicamente por electricistas especializados.
Atención: De lo contrario, puede haber peligro de muerte por descarga eléctrica.

SMARTLEDFLEX®
IMT-120 v.08
C/ dels Oficis, n° 25
Pol. Ind. el Regàs
08850 · Gavà
Barcelona · SPAIN
T. ([phone]
F. ([phone]
M. [e-mail]
mcilight.com by
