MCI Light SMARTLEDFLEX TOPFLEX User manual

Installation Instructions
Manual Instalación
v.01
SMARTLEDFLEX®PAT.
TOPFLEX

INDEX ÍNDICE
REFERENCES / REFERENCIAS 4
TECHNICAL DATA / DATOS TECNICOS 5
MEASURES / MEDIDAS 5
INDICATIONS / INDICACIONES 6
STRAIGHT INSTALLATION / INSTALACIÓN EN RECTO 7
BENDING INSTALLATION / INSTALACIÓN EN CURVA 8
CONNECTIONS / CONEXIONES
MONOCOLOR / MONOCOLOR 9
WIRING DIAGRAM / DIAGRAMA CONEXIÓN
MONOCOLOR CONNECTOR / MONOCOLOR CONECTOR 10
SAFETY PRECAUTIONS / PRECAUCIONES 12

SLF TOP.IMT-227.v1
Smartledex® Topex TECHNICAL GUIDE
4
SMARTLEDFLEX® TOPFLEX

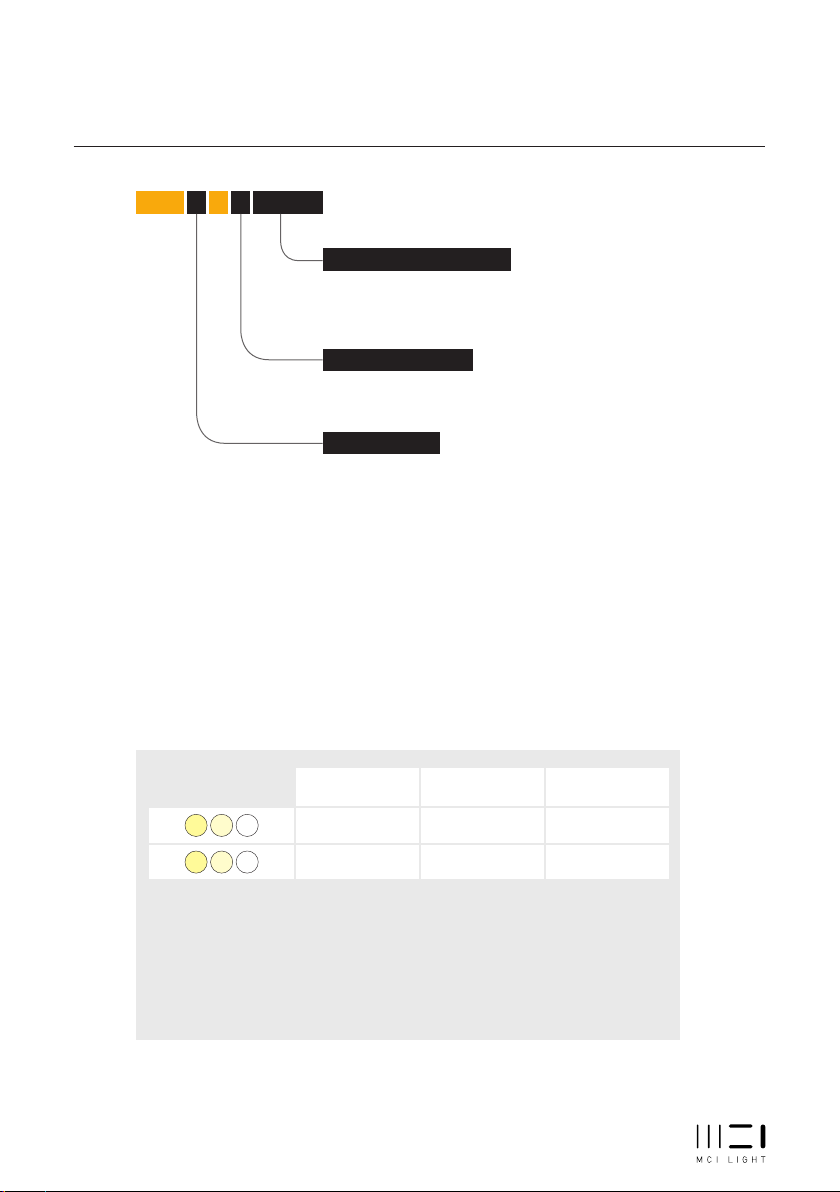

CUSTOM SIZE REFERENCES / REFERENCIAS CORTE A MEDIDA
7213 000/80/3K
LIGHT COLOR COLOR LUZ
/80/3K 3000K
/80/4K 4000K
/80/5K 5000K
POWER POTENCIA*
1 9W/m
217 W/m
0 Round
1 Square
TYPE MODELO
The standard version is delivered with IP67 connector (0,2m wire).
La versión estándar se suministra con conector IP67 (cable 0,2m).
CUTTING SIZE
UNIDAD DE CORTE
POWER (1m)
POTENCIA(1m)
MAX. LENGHT
LONGITUD MÁX.
55,5 mm 9 W 10 m
55,5 mm 17 W 5 m
Lengths must be compatible with cutting units.
Las longitudes tienen que ser compatibles con las unidades de corte.
Due to tolerances of the production process the color temperatures could change slightly.
Debido a las tolerancias del proceso de producción las temperaturas del color pueden cambiar
ligeramente.
Due to tolerances of the production process the total lenghts could change slightly.
Debido a las tolerancias del proceso de producción las longitudes totales pueden cambiar ligeramente.

SLF TOP.IMT-227.v1
Smartledex® Topex TECHNICAL GUIDE
5
MECHANICAL SPECIFICATIONS ESPECIFICACIONES MECÁNICAS
Version Versión Round / Square Redondo / Cuadrado
Weight Peso 0,5 kg/m
Cutting unit Unidad de corte 50 mm. / 100 mm. / 400 mm.
Protection grade Grado de protección IP66 / IP67
Impact resistance Resistencia al impacto IK10**
Heat shock resistance Resistencia al
choque térmico -40 °C a +212 °F*** -40 °F to +100 °C***
Temperature range Rango de temperatura -4 °F a +113 °F -20 °C to +45 °C
** IK10 only in square version
*** 20 cyclos of 30 minutes
** IK10 (en versión cuadrada)
*** 20 ciclos de 30 minutos
ELECTRICAL SPECIFICATIONS ESPECIFICACIONES ELÉCTRICAS
Input voltage Voltaje de entrada 24V
Protection class Clase protección III
LEDs quantity Nº LEDs 100 LEDs/m
Power consumption Consumo
9,6W/m - White, Blue, Green
4,8W/m - Red,Amber,Yellow
24W/m - RGB
13W/m (up to 5m)
SMARTLEDFLEX® TOPFLEX
TECHNICAL DATA / DATOS TÉCNICOS
SMARTLEDFLEX®

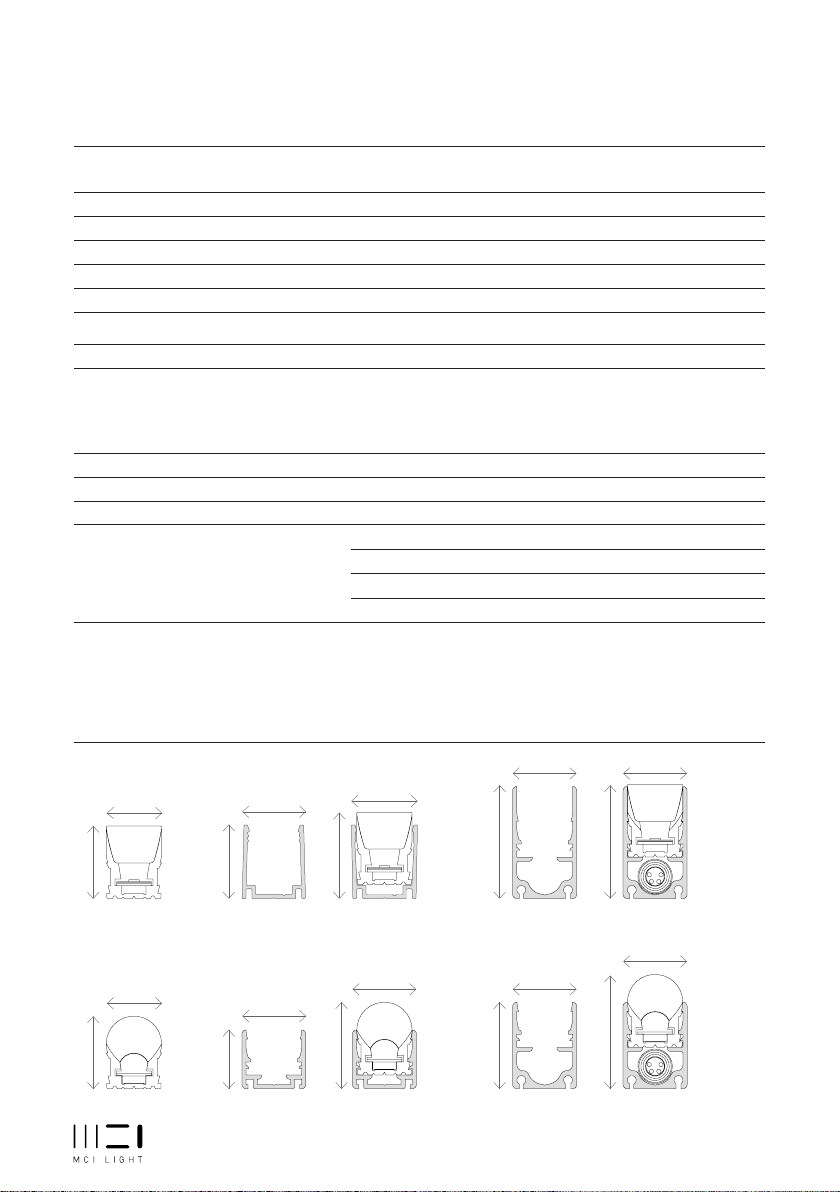

MEASURES / MEDIDAS
SmartLedFlex® Topflex
Square
18,5 mm
(0.72 in)
32,5 mm
(1.27 in)
Tall guide profile
Pefil guía alto
18,5 mm
(0.72 in)
21,5 mm
(0.84 in)
Flat guide profile
Pefil guía bajo
18,5 mm
(0.72 in)
33 mm
(1.29 in)
Luminaire + tall guide profile
Luminaria + pefil guía alto
16 mm
(0.63 in)
21 mm
(0.82 in)
Luminaire
Luminaria
19 mm
(0.74 in)
25 mm
(0.98in)
Luminaire + flat guide profile
Luminaria + pefil guía bajo
SmartLedFlex® Topflex
Round
25 mm
(0.98 in)
Tall guide profile
Pefil guía alto
18,5 mm
(0.72 in)
18,5 mm
(0.72 in)
17 mm
(0.66 in)
Flat guide profile
Pefil guía bajo
18,5 mm
(0.72 in)
33 mm
(1.29 in)
Luminaire + tall guide profile
Luminaria + pefil guía alto
16 mm
(0.63 in)
21 mm
(0.82 in)
Luminaire
Luminaria
18,5 mm
(0.72 in)
Luminaire + flat guide profile
Luminaria + pefil guía bajo
25 mm
(0.98 in)

SLF TOP.IMT-227.v1
Smartledex® Topex TECHNICAL GUIDE
6

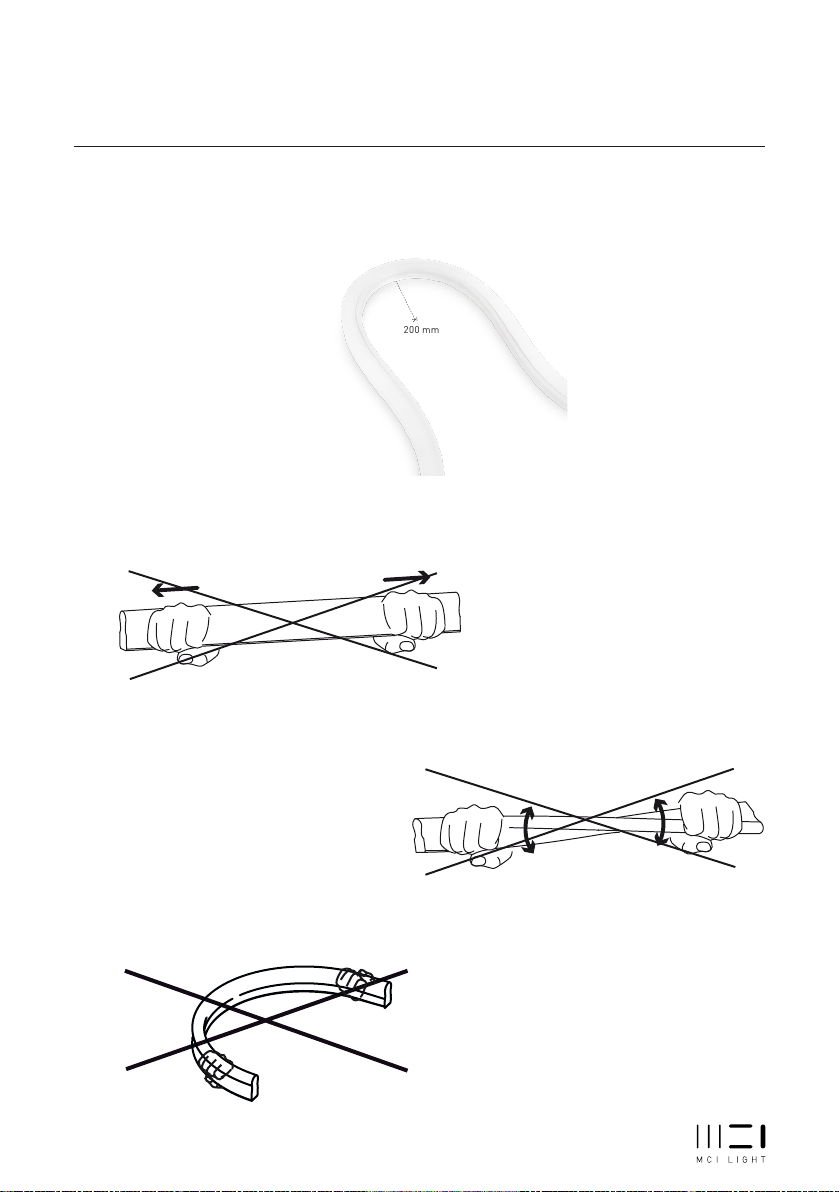

MINIMUM BENDING RADIUS
RADIO MÍNIMO CURVATURA
DO NOT STRETCH THE PRODUCT
NO TENSIONAR EL PRODUCTO
DO NOT TWIST THE PRODUCT
NO RETORCER EL PRODUCTO
DO NOT TWIST THE PRODUCT IN THIS WAY
NO RETORCER EL PRODUCTO EN ESTA DIRECCIÓN
SMARTLEDFLEX® TOPFLEX
INDICATIONS / INDICACIONES
200 mm

SLF TOP.IMT-227.v1
Smartledex® Topex TECHNICAL GUIDE
7

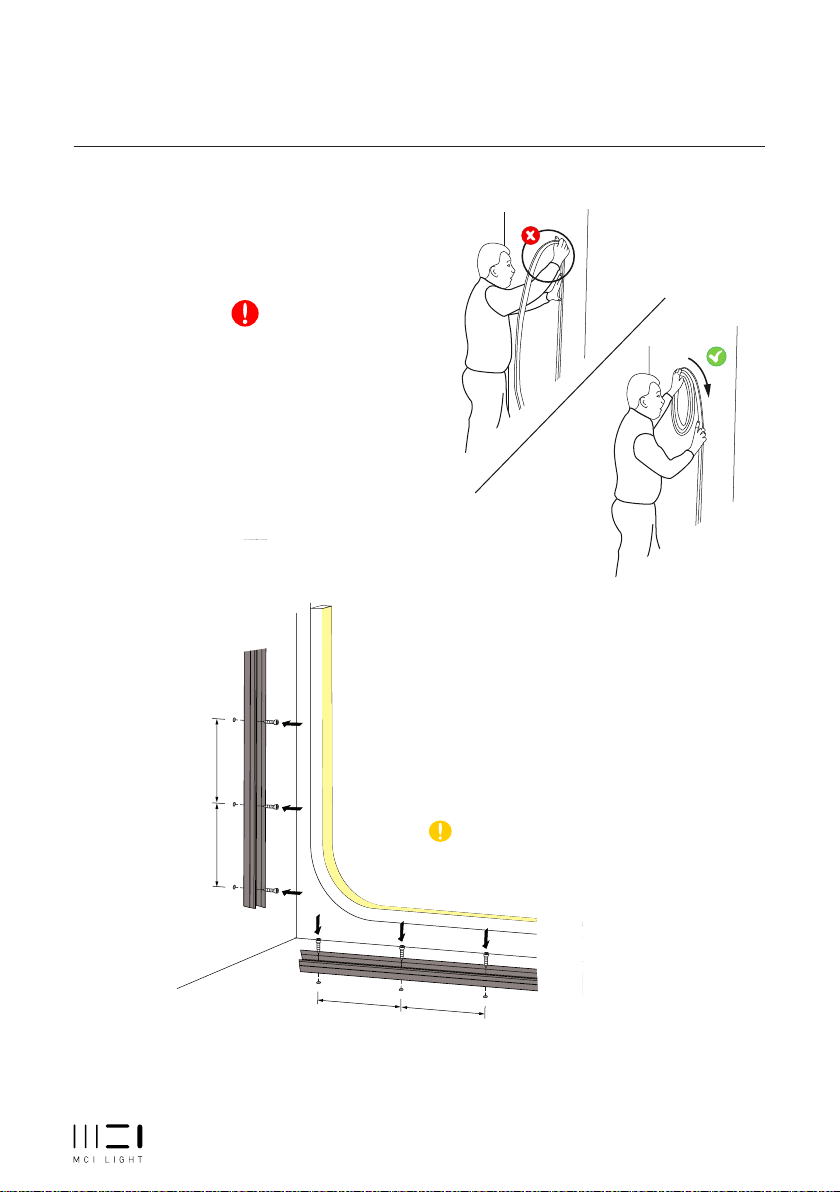

Do not disassembly the reel before installation.The mate-
rial has to be disassembled (always on a plane surface) at
the same time as installation (not before). Do not tense or
twist the material.
No desliar la bobina antes de instalar. Se tiene que ir des-
bobinando (siempre sobre un plano recto) a medida que
se va instalando el producto. No tensionar ni retorcer el
producto.
Dimension recommended between anchors
Distancia recomendada entre anclajes
SMARTLEDFLEX® TOPFLEX
STRAIGHT INSTALLATION / INSTALACIÓN EN RECTO
25cm 25cm
25cm
25cm

SLF TOP.IMT-227.v1
Smartledex® Topex TECHNICAL GUIDE
8

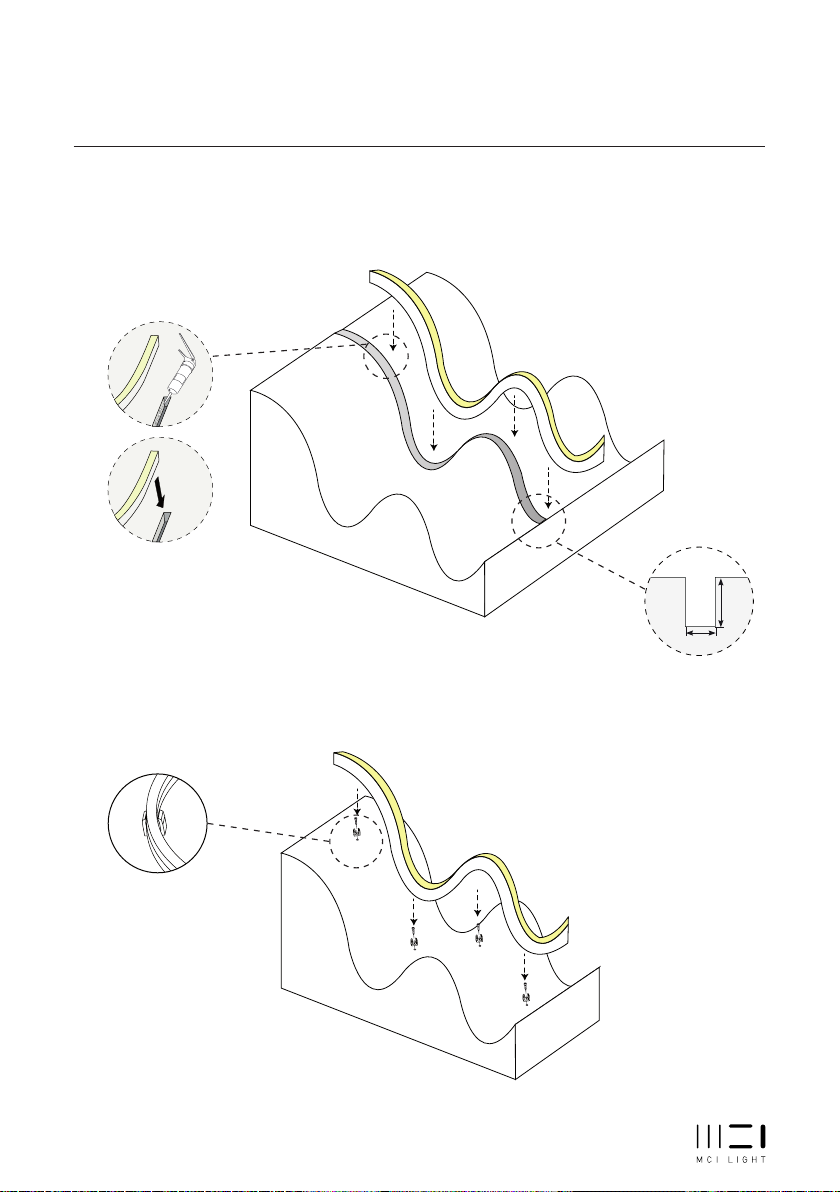

RECESSED INSTALLATION
INSTALACIÓN EMPOTRADO
CLIP INSTALLATION
INSTALACIÓN CON CLIP
SMARTLEDFLEX® TOPFLEX
BENDING INSTALLATION / INSTALACIÓN EN CURVA
34 mm.
16 mm.
Only for Smartledex Square
Sólo para Smartledex cuadrado
Neutral silicone
Silicona neutra

SLF TOP.IMT-227.v1
Smartledex® Topex TECHNICAL GUIDE
9

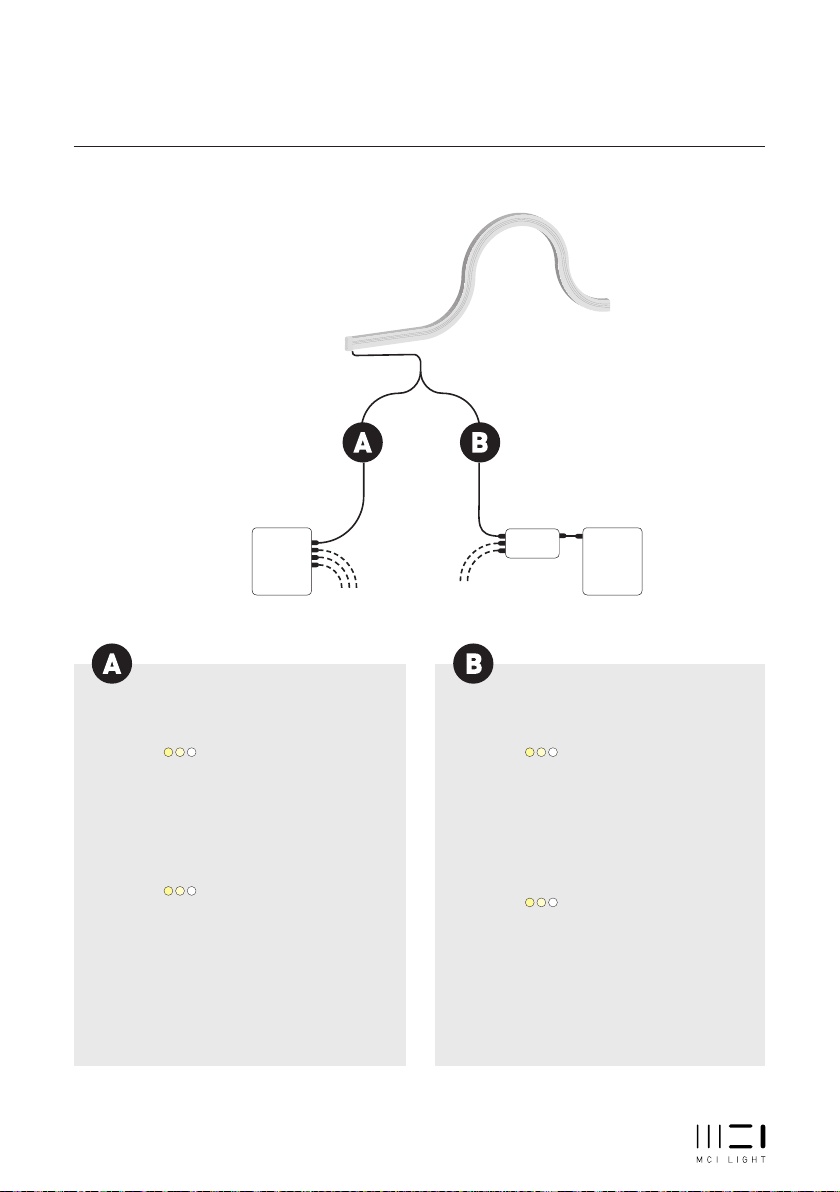

10 METERS MAXIMUM CONNECTION (9W)
CONEXIÓN MÁXIMA 10 METROS (9W)
Cable with connector
Salida conector
From luminaire
De luminaria
See connections - see page 10
Conexionado - ver página 10
SMARTLEDFLEX® TOPFLEX
MONOCOLOR CONNECTIONS / CONEXIONES MONOCOLOR
5 METERS MAXIMUM CONNECTION (17W)
CONEXIÓN MÁXIMA 5 METROS (17W)

SLF TOP.IMT-227.v1
Smartledex® Topex TECHNICAL GUIDE
10
SMARTLEDFLEX® TOPFLEX
WIRING DIAGRAM / DIAGRAMA CONEXIÓN
SmartLedFlex® Monocolor
Power
Supply
24 V DC - 320W
Fuente
Alimentación
MONOCOLOR NO DIMMABLE
MONOCOLOR SIN DIMERIZAR
DIMMABLE MONOCOLOR
MONOCOLOR DIMERIZABLE
LINEARdrive
Power
Supply
24 V DC - 320W
Fuente
Alimentación
DIMMABLE WITH LINEARdrive 720
DIMERIZABLE CON LINEARdrive 720
9 W/m
Maximum 3 reels of 10 m (or 6 of 5 m) in parallel
connection to LINEARdrive 720 (PSU 24 V DC -
320W) (max. 30 m).
Maximum 5 m from the power supply to the first
reel connection.
Máximo 3 bobinas de 10 m (o 6 de 5 m) conectadas
en paralelo al LINEARdrive 720 (fuente de alimenta-
ción de 24 V DC - 320W) (máx. 30 m).
Máximo 5 m desde la fuente de alimentación a la
primera bobina.
17 W/m
Maximum 3 reels of 5 m in parallel connection
to LINEARdrive 720 (PSU 24 V DC - 320W) (max.
20 m).
Maximum 5 m from the power supply to the first
reel connection.
Máximo 3 bobinas de 5 m conectadas en paralelo
al LINEARdrive 720 (fuente de alimentación de 24
V DC - 320W) (máx. 20 m).
Máximo 5 m desde la fuente de alimentación a la
primera bobina.
MONOCOLOR NO DIMMABLE
MONOCOLOR SIN DIMERIZAR
9 W/m
Maximum 3 reels of 10 m (or 6 of 5 m.) in parallel
connection to PSU 24 V DC - 320W (max. 30 m).
Maximum 5 m from the power supply to the first
SmartLedFlex® Topflex .
Máximo 3 bobinas de 10 m. (o 6 de 5 m.) en para-
lelo conectadas a fuente de alimentación de 24 V
DC - 320W (máx. 30 m).
Máximo 5 m. desde la fuente de alimentación al
primer SmartLedFlex® Topflex.
17 W/m
Maximum 3 reels of 5 m in parallel connection to
PSU 24 V DC - 320W (max. 20 m).
Maximum 5 m from the power supply to the first
SmartLedFlex® Topflex.
Máximo 3 bobinas de 5 m en paralelo conectadas
a fuente de alimentación de 24 V DC - 320W (máx.
20 m).
Máximo 5 m. desde la fuente de alimentación al
primer SmartLedFlex® Topflex.

SLF TOP.IMT-227.v1
Smartledex® Topex TECHNICAL GUIDE
11
Luz ja Steady Light
Lineardrive 720D DMX/DALI/0-10V 24V DC
230V AC
Power Supply
24 V DC 320 W +
-
LINEARdrive 720D
Group 1
GND 1
GND 2
GND 3
GND 4
DMX +
+
-
DMX -
DMX shield
LEDSync +
Dali IN
Dali IN
Dali OUT
Dali OUT
LEDSync -
LEDSync shield
Group 2
Group 3
Group 4
M050206
max. 10m (9W/m)max. 10m (9W/m)
24V DC
GND (Azul Blue)
GND (Negro Black)
+24 (Blanco White)
+24 (Marrón Brown)
-
+
24V DC
GND (Azul Blue)
GND (Negro Black)
+24 (Blanco White)
+24 (Marrón Brown)
-
+
Power Supply
24 V DC 320 W
+ +
- -
max. 10m (9W/m)
max. 10m (9W/m)
max. 5m (17W/m)
max. 5m (17W/m)max. 5m (17W/m) max. 5m (17W/m)
Luz ja Steady Light
Lineardrive 720D DMX/DALI/0-10V 24V DC
230V AC
Power Supply
24 V DC 320 W +
-
LINEARdrive 720D
Group 1
GND 1
GND 2
GND 3
GND 4
DMX +
+
-
DMX -
DMX shield
LEDSync +
Dali IN
Dali IN
Dali OUT
Dali OUT
LEDSync -
LEDSync shield
Group 2
Group 3
Group 4
M050206
max. 10m (9W/m)max. 10m (9W/m)
24V DC
GND (Azul Blue)
GND (Negro Black)
+24 (Blanco White)
+24 (Marrón Brown)
-
+
24V DC
GND (Azul Blue)
GND (Negro Black)
+24 (Blanco White)
+24 (Marrón Brown)
-
+
Power Supply
24 V DC 320 W
+ +
- -
max. 10m (9W/m)
max. 10m (9W/m)
max. 5m (17W/m)
max. 5m (17W/m)max. 5m (17W/m) max. 5m (17W/m)
Lineardrive 720D DMX/DALI/ 24V DC
Steady light Luz ja
SMARTLEDFLEX® TOPFLEX
WIRING DIAGRAM / DIAGRAMA CONEXIÓN

Empleo según normativas
Este producto sirve únicamente para iluminación y no debe:
• Exponerse a exigencias mecánicas excesivas o fuertes suciedades.
• Después de un almacenamiento húmedo o contaminante, no utilizar sin previa
vericación/inspección del producto ya que puede derivar en problemas de fun-
cionamiento del producto.
• No debe ser cambiado o modicado.
• No cuelgue ni je nada en el producto, especialmente ningún tipo de decoración.
• No permita que los niños jueguen sin vigilancia con los productos eléctricos.
La fuente de luz de esta luminaria es no reemplazable; cuando la fuente de luz al-
cance el nal de su vida, se debe sustituir la luminaria completa.
En caso de no respetarse los puntos previamente señalados, podrá producirse un
cortocircuito o una descarga eléctrica.
Montaje
La instalación completa puede llevarse a cabo por un electricista especializado o un
servicio de asistencia técnica especializado que conozca de las directivas vigentes.
Atención: Desconecte la línea de alimentación antes de realizar cualquier
trabajo.
Utilice exclusivamente piezas que fueran suministradas con el producto o que son
descritas denitivamente como accesorios. De lo contrario, el producto puede no
ser sucientemente seguro.
Advertencia para el electricista: Si no instala un sistema suministrado de forma
completa (es decir con el transformador), actuará como el“fabricante“ en el sentido
de las directivas de baja tensión. En este caso le incumbe a usted establecer la con-
formidad del sistema completo y declararla mediante la aplicación de la marca CE.
Lugar de montaje
Preste atención a que el producto sea montado sobre una base rme, plana y esta-
ble. ¡Tenga en cuenta las distancias mínimas en el techo!
Atención: No cubrir el producto, en especial, con material aislante. No
obstruya la circulación de aire.
Funcionamiento
Utilice el producto únicamente si funciona de forma perfecta. En caso de fallo, des-
conecte inmediatamente el aparato y vuelva a utilizarlo sólo tras una revisión por
parte de un electricista. Esto es el caso por ejemplo de cuando:
• Aparecen daños visibles.
• El producto no funciona perfectamente.
• Se desprende humo, vapor o en caso de saltar chispas.
• Es reconocible un sobrecalentamiento.
Todas las reparaciones y/o trabajos en partes conectadas deben ser realizadas úni-
camente por electricistas especializados.
Atención: De lo contrario, puede haber peligro de muerte por descarga
eléctrica.
Use as directed
This product serves exclusively lighting purposes and may:
• Expose to strong mechanical loads or strong contamination.
• Only be installed and operated after a condition inspection if the product is
dirty or has been moistened through storage.
• Not be modied or converted.
• Do not hang or fasten anything on the product, especially no decoration.
• Never let children play unsupervised with electric products!
The light source of this luminaire is non-replaceable; When the light source rea-
ches the end of its life, the entire luminaire must be replaced.
If these points named above are not adhered to, a short circuit or electrical
shock may occur!
Installation
The complete installation must be done by an electrical expert or a specialized
maintenance team, who is familiar with valid directives.
Attention: Switch o power of the mains supply or respectively of the
connection lead before doing any works.
Use only parts, which are supplied with the product or are described as acces-
sories! Otherwise the product or the installation might not be suciently safe!
Indication for the installer: In case you do not install a completely supplied sys-
tem (with transformer), you are considered a“manufacturer” by the low-voltage
directive. In this case you are required to ensure the conformity of the whole
system and declare it by attaching the CE-sign.
Installation place
Make sure that the product is mounted on a stable, even and tilt-xed back-
ground. Note the minimum distances in the ceiling.
Attention: Do not cover the product, especially not with insulating
materials.
Operation - Information for the user
Operate the product only if it is working correctly. Switch o the product with
a malfunction immediately and operate it again only after examination by an
electrical specialist. This is the case, when:
• Visible damages appear.
• The product does not work.
• Smoke, steam or crackling sounds appear.
• An overheating is recognisable.
Repairs of the product or work on mains voltage-prominent sections may only
be carried out by qualied electricians.
Attention: Exists mortal danger from an electric shock!
SMARTLEDFLEX® TOPFLEX
SAFETY PRECAUTIONS / PRECAUCIONES
SMARTLEDFLEX®TOPFLEX
IMT-227 v.01
