MESTIC SPA-3000 User manual

Baby it’s
COOL
INSIDE

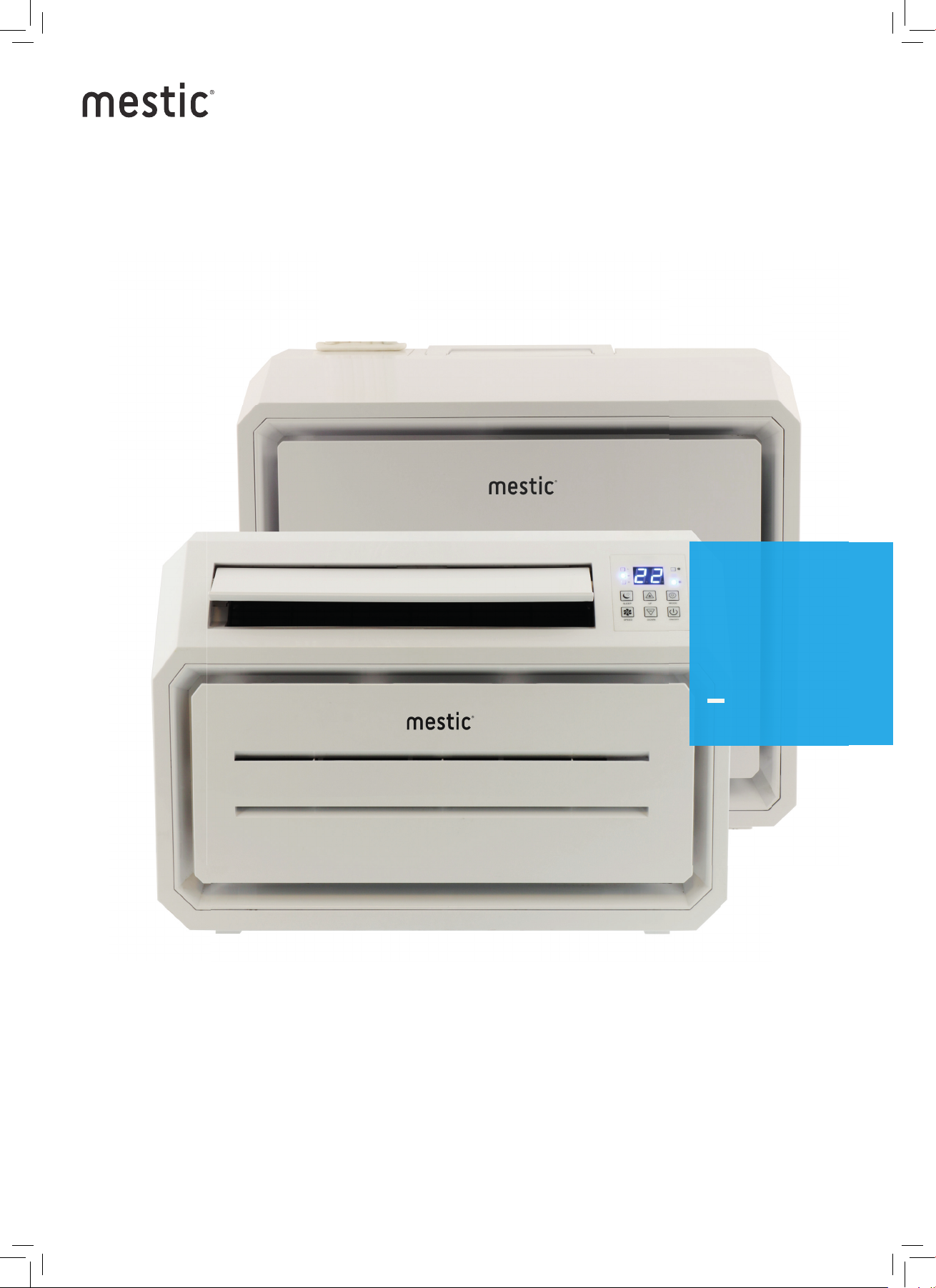

Split unit airconditioner SPA-3000
SMART ADVENTURE

1. Veiligheidsvoorschriften
2. Technische gegevens
3. Paklijst
4. Benaming onderdelen
5. Installatie van de airco
6. Bedieningshandleiding
7. Foutcodelijst
8. Gids voor probleemoplossing
9. Onderhoud
Correcte wegwerpwijze van dit product
Conformiteitsverklaring
SPA-3000
Inhoudsopgave

1. Veiligheidsvoorschriften
Waarschuwing
Bij gebruik van deze airconditioner is het belangrijk dat u zich altijd houdt aan de veiligheidsvoorschriften. Hiermee voorkomt u het risico op persoonlijk letsel, elek-
trische schokken en productschade. Lees daarom vooraf alle instructies.
• Lees voor gebruik de handleiding.
• Als de gebruiksvoorwaarden niet worden nageleefd, is de fabrikant niet aansprakelijk voor schade of letsel dat is voortgekomen uit het gebruik van dit
apparaat.
• Bewaar de handleiding, het garantiecerticaat en de verkoopbon.
• Er moet toezicht gehouden worden op kinderen, zodat ze niet met het toestel gaan spelen.
• Dit apparaat is niet bedoeld om te worden gebruikt door kinderen tot 8 jaar of door personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens
of onvoldoende ervaring en kennis, tenzij ze worden begeleid of instructies hebben gekregen over hoe het apparaat te gebruiken door een persoon die
verantwoordelijk is voor hun veiligheid.
• Gebruik het apparaat nooit als het zichtbaar beschadigd is, of als er breuken in het snoer zitten.
• Voer bij schade aan het apparaat, het snoer, of de stekker, nooit zelf reparaties uit. Laat dit altijd doen door de fabrikant of een gekwaliceerde monteur.
• Het apparaat is niet geschikt voor commercieel gebruik.
• Gebruik en bewaar het apparaat altijd op een droge plek.
• Gebruik nooit accessoires die niet zijn aanbevolen vanuit de fabrikant.
• Dit apparaat is alleen geschikt voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.
• Het is verboden om dit product (of delen ervan) aan te passen.
• Sluit nooit meerdere elektrische apparaten aan op een stopcontact. Hiermee voorkomt u een slechte aansluiting en hoge warmtebelasting.
• Het is verboden om de portable airco (binnen- & buitenunit) in de regen of in het water te plaatsen
Waarschuwingen
• Afstand tot brandende voorwerpen minimaal 2 meter i.v.m. brandpreventiemaatregelen.
• Het is gebruikers ten strengste verboden om zelf koudemiddel aan te vullen.
• Trek niet direct aan de slang en vernietig deze niet met scherpe voorwerpen. Als de slang beschadigd blijkt te zijn, stop dan met het gebruik en neem contact
op met de distributeur voor reparatie.
Installatielocatie van de airconditioner
De airco moet geplaatst worden op een stevig, vlak oppervlak (let op: de airco mag niet scheef staan of overhellen), wanneer het apparaat in gebruik is. Op de
onderstaande plekken mag deze mobiele airco niet geïnstalleerd worden:
1. In de buurt van sterke warmtebronnen, dampen en ontvlambaar of explosief gas.
2. In een omgeving die chemicaliën bevat (verdampende stoffen, organische oplosmiddelen, etc.)
3. In een natte omgeving. Zodra het regent dient de airco uit het raam gehaald te worden.
4. Voor buitengebruik moet de airco uit de buurt gehouden worden van regen en/of water.
Houd verder rekening met de volgende voorschriften:
1. Het product moet te allen tijden en in alle gevallen rechtop gehouden worden. Het is verboden het apparaat zijwaarts of ondersteboven te houden.
2. Probeer de airco bij het verplaatsen of dragen recht te houden. Zorg ervoor dat hij niet geschud wordt of valt.
3. Zorg ervoor dat de luchttoevoer niet verstopt raakt en goed geventileerd blijft.
4. Steek geen voorwerpen door de openingen van de lucht in- en uitvoer. Voorwerpen kunnen op deze manier in contact komen met elektrische onderdelen of
de ventilator en dit zou gevaar kunnen opleveren.
5. Plaats geen zware objecten op het product.
6. Haal de stekker uit het stopcontact voordat u de airco verplaatst, onderhoud uitvoert, schoonmaakt, of voor langere tijd niet gebruikt.
7. Trek niet aan de stekker om de machine te verplaatsen.
8. Maak het stofscherm van de luchttoevoer minstens een keer per maand schoon.
9. Als de machine voor een langere tijd niet gebruikt wordt, moet hij worden opgeslagen in een koele en droge plek. Maak de airco van tevoren goed schoon en
droog.

2. Technische gegevens
Voltage 220~240V 50/60Hz Luchtverplaatsingscapaciteit 250-300 m3/h
Koelingscapaciteit 3050 BTU (895W) Ontvochtigingscapaciteit 0,95 L p/u
Vermogen 405W Isolatieklasse IP24
Koelvloeistof R290(120g) Compressortype Rotor type
Afmetingen binnenunit 45.4 X 30.8 X 20.4cm Geluid 53 dB
Afmetingen buitenunit 44.3 X 37.3 X 20.1cm Gewicht 22,5 kg

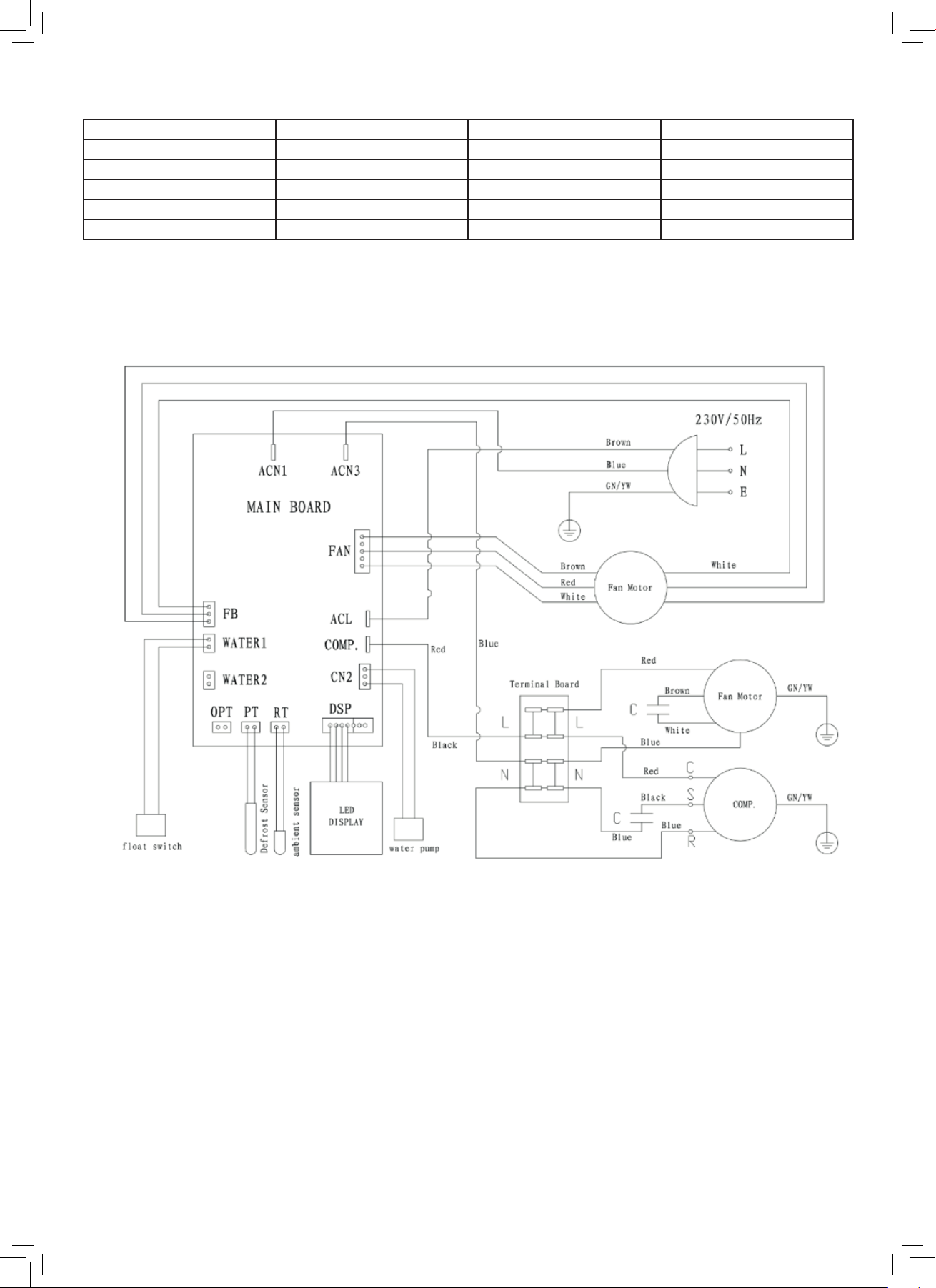

3. Elektrisch schema

3. Paklijst
Naam Hoeveelheid
Binnenunit 1
Buitenunit 1
Afvoerslang 1
Buitenbeugel 2
Binnenbeugel 2
Schokbestendige rubberen dobben 2
Support blokken 2
Handschroeven 6
Schroeven 16
4. Benaming onderdelen
Luchtuitgang
Luchtuitvoer
Rooster
Filter
Luchtuitgang
Luchttoevoer
Luchttoevoerpaneel
Draagbeugel
Hendel
Schokbestendige
rubberen doppen
Bedieningspaneel
Flexiblel slang
Draaghendel
Condensafvoer
Stroomkabel
Luchtuitvoer
Luchttoevoer
Luchttoevoerpaneel

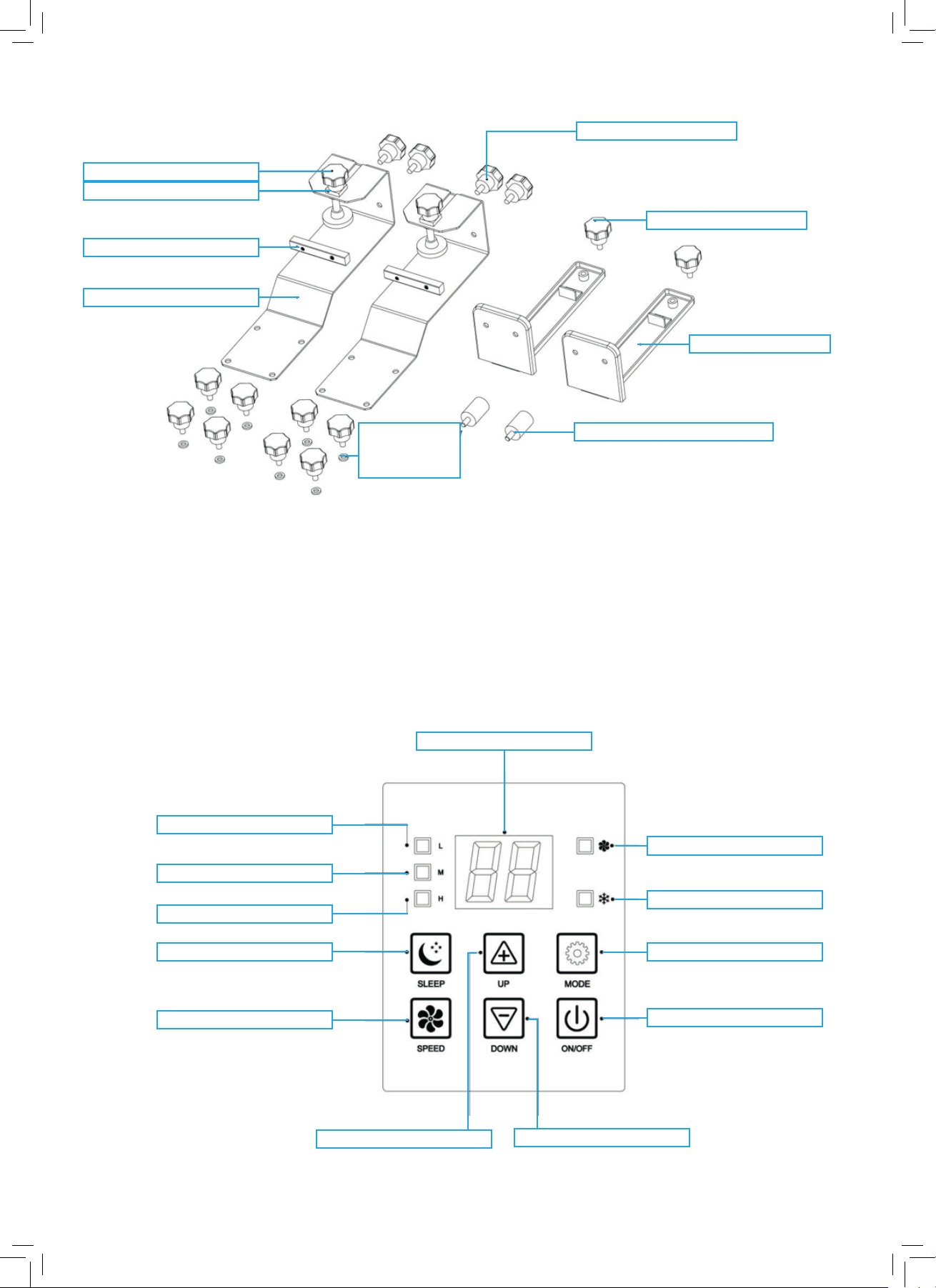

Accessoires
Bedieningspaneel
Schokbestendige rubberen dop
Binnenbeugel
Handschroef
Handschroef
Draaislot
Sleuf moer
Suppport blok
Buitenbeugel
Handschroef
Lage windsnelheid
Middel windsnelheid
Hoge windsnelheid
Slaapmodus
Windsnelheid Aan / Uit
Modus
A/C Modus
Alleen ventileren
Digitaal weergavescherm
Temperatuur verhogen Temperatuur verlagen

5. Installatie van de airco
1. Pak de machine en de accessoires uit en controleer of de slang tussen de binnen- en buitenunit goed aangesloten is. Controleer ook of de condens water
afvoer voorzien is van een rubberen afdekking. Check ten slotte of de accessoires compleet zijn.
2. Installeer de accessoires zoals aangegeven in de afbeelding. Verbind de buitenbeugel met het support blok en de binnenbeugel door de handschroeven aan
te draaien. Zo vormt u de draagbeugel.
2.1 Installeer de beugel zoals te zien is in onderstaande afbeelding. Monteer de binnen- en de buitenunit aan de beugel om de twee delen vast te zetten. U
zet de units aan de beugel vast door de handschroeven aan te draaien in de daarvoor bestemde gaten.
2.2 Plaats de shockbestendige rubbers op de achterkant van de buitenunit.
2.3 Installeer de volledige unit in het raam van de caravan en draai de beugel goed aan (zie afbeelding).
Schokbestendige
rubberen dop
Schokbestendige
rubberen dop
Flexibele slang
Binnenunit
Draaislot Buitenunit
Draagbeugel

6. Bedieningshandleiding
Open de luchtuitlaat
Draai de luchtuitlaat handmatig omhoog, zodat hij maximaal geopend is (zie afbeelding).
Airco activeren
Steek de stekker in het stopcontact. Als u een korte piep hoort en ziet dat het bedieningspaneel oplicht en meteen weer uitgaat, betekent dit dat de machine
geactiveerd is.
Aanzetten
Druk op de “ON/OFF knop om de machine aan te zetten. Als u twee korte piepjes hoort en de temperatuur digitaal wordt weergegeven op de airco, is de airco
ingeschakeld.
Wanneer de airco ingeschakeld wordt, staat de temperatuur standaard ingesteld op 22 °C. De lampjes van ‘(M) middel wind snelheid’ en ‘airconditioning’ gaan
schijnen en de ventilator van de binnenunit gaat aan. De temperatuursensor meet de omgevingstemperatuur en als deze hoger is dan 22 °C begint de buitenunit
te werken om de temperatuur naar beneden te krijgen. Is de omgevingstemperatuur al lager dan 22 °C? Dan start de buitenunit niet.
Windsnelheid
Wanneer op de “SPEED” drukt, kan de machine een korte piep laten horen. Met deze knop kunt u de ventilator van de binnenunit instellen op “(L)Lage windsnel-
heid ”, “(M) Middel windsnelheid” of “(H) Hoge windsnelheid”. De corresponderende lampjes geven aan welke instelling geselecteerd is.
Schakelen tussen A/C modus en fan modus
Door op de “MODE” knop te drukken schakelt u over van A/C naar alleen ventilatiemodus. Het lampje naast “Fan” gaat aan en het lampje naast “A/C” gaat uit. De
compressor en de ventilator van de buitenunit schakelen uit. Alleen de ventilator van de binnenunit blijft aan. Zo geniet u wel van een frisse wind, maar wordt er
niet gekoeld. Druk opnieuw op de “MODE” knop om terug te schakelen naar A/C modus.
Temperatuur instellen
Wanneer u de “UP” knop indrukt, laat de machine elke keer een korte piep horen. De temperatuur wordt telkens verhoogd met 1 °C. De hoogst mogelijke tempe-
ratuurinstelling is 30 °C.
Wanneer u de “DOWN” knop indrukt, laat de machine elke keer een korte piep horen. De temperatuur wordt telkens verlaagd met 1 °C. De laagst mogelijke tem-
peratuurinstelling is 16 °C.
Slaapmodus
Druk op de “SLEEP” knop om de slaapmodus te activeren. Na 6 seconden schakelen alle verlichting en het digitale weergavescherm uit en gaat de airco in slaap-
stand. De ventilator van de binnenunit blijft draaien op lage (L) windsnelheid. Zo heeft u geen last van licht en geluid, en kunt u rustig slapen. Wanneer u op een
willekeurige knop op het bedieningspaneel drukt, piept de machine kort en keert hij terug naar zijn originele werkmodus.
Uitschakelen
Druk op de “ON/OFF” knop om de airconditioning uit te schakelen. De machine laat een lange pieptoon horen en alle verlichting schakelt uit. De machine stopt
met werken en gaat in standby modus tot het apparaat weer ingeschakeld wordt.
Luchtuitlaat Luchtuitlaat

7. Foutcodelijst
Indien het apparaat niet of onvoldoende werkt:
Controleer of er een foutcode in het display zichtbaar is, raadpleeg de foutcode tabel voor een oplossing.
Indien er geen foutcode in het display zichtbaar is, doorloop de storingstabel voor een mogelijke oplossing.

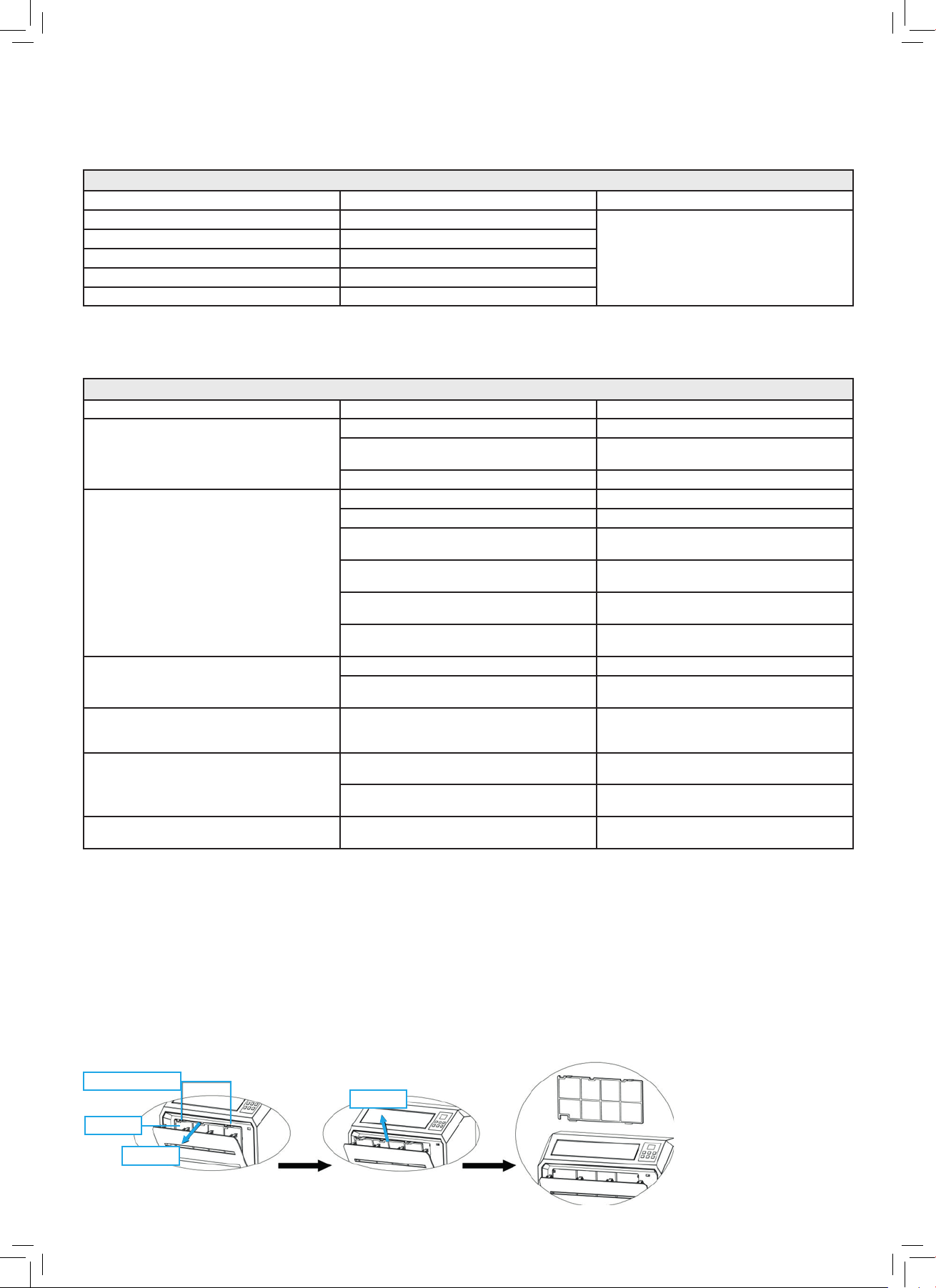

Foutcode tabel
Foutcode Oorzaak Oplossing
E1 Storing ruimtetemperatuur sensor Neem contact op met de dealer
E2 Storing systeemtemperatuur sensor
E3 Onvoldoende koudemiddel
E4 Ventilator storing
E5 Condenswaterpomp storing
8. Gids voor probleemoplossing
Storings tabel
Probleem Oorzaak Oplossing
Het apparaat gaat niet aan De stroom is niet ingeschakeld Schakel de stroom weer in
Beschadigd stopcontact Schakel de stroom uit en controleer/ repareer het
stopcontact
Onbekende reden Neem comtact op met de dealer
Weinig luchtverplaatsing of beperkt koeleffect De laagste ventilatiestand is geselecteerd Selecteer de middel of hoge ventilatiestand
Het lucht lter is vervuild Controleer en reinig het  lter
De lucht toe- of afvoer van de binnenunit is geblok-
keerd
Controleer of de unit niet geblokkeerd is en verwij-
der de obstructie
De lucht toe- of afvoer van de buitenunit is geblok-
keerd
Controleer of de unit niet geblokkeerd is en verwij-
der de obstructie
De omgevingstemperatuur is te laag of hoog De omgevingstemperatuur moet tussen de 16 en
40°C zijn
Onvoldoende spanning van de stroomtoevoer Raadpleeg een installateur of gebruik een andere
stroomaansuiting
Alleen luchtverplaatsing maar geen koeleffect Het apparaat draait in ventilatiestand Selecteer de koelmodus (A/C)
De koelmodus is zojuist automatisch uitgeschakeld Wacht ca 3-5 minuten totdat de thermostaat weer
inschakelt
Abnormale geluiden of trillingen De montagebeugels zijn niet juist geinstalleerd
op het voertuig, of de montageschroeven van het
apparaat zijn onvoldoende aangedraaid
Controleer of de montagebeugel goed vast zit en
draai de montageschroeven van het apparaat goed
vast
Er lekt water uit de binnenunit De rubberen stop aan de onderzijde van de binnen-
unit ontbreekt, of is onvoldoende aangedrukt
Controleer de stop of plaats deze opnieuw
Het apparaat staat te schuin Het apparaat moet horizontaal gemonteerd zijn
(maximale hoek <3°)
Het apparaat geeft een verbande geur af Er is een serieus probleem Schakel het apparaat direct uit en neem contact op
met de dealer
9. Onderhoud
Schoonmaken
Let op: verwijder de stekker uit het stopcontact voordat u het product schoonmaakt.
Voor het schoonmaken van de buitenkant:
Neem de buitenkant af met een vochtige doek. Maak het apparaat vervolgens goed droog met een droge doek. Zorg ervoor dat er geen water of
schoonmaakmiddel in de machine komt. Maak de airco niet schoon met een agressief schoonmaak middel en/of benzine.
Filter schoonmaken:
Het is belangrijk om het stof regelmatig uit het  lter te verwijderen. Verwijder het  lter zoals aangegeven op de afbeelding hieronder. Maak het  lter schoon met
kraanwater en/of een stofzuiger om de viezigheid uit het  lter te verwijderen. Zorg ervoor dat het  lter opgedroogd is voordat u het terug in de airco stopt. Gebruik
geen water dat heter is dan 40 °C voor het schoonmaken en stel het  lter niet bloot aan de zon.
Trek aan de hendel
Filter
Trek
Lift

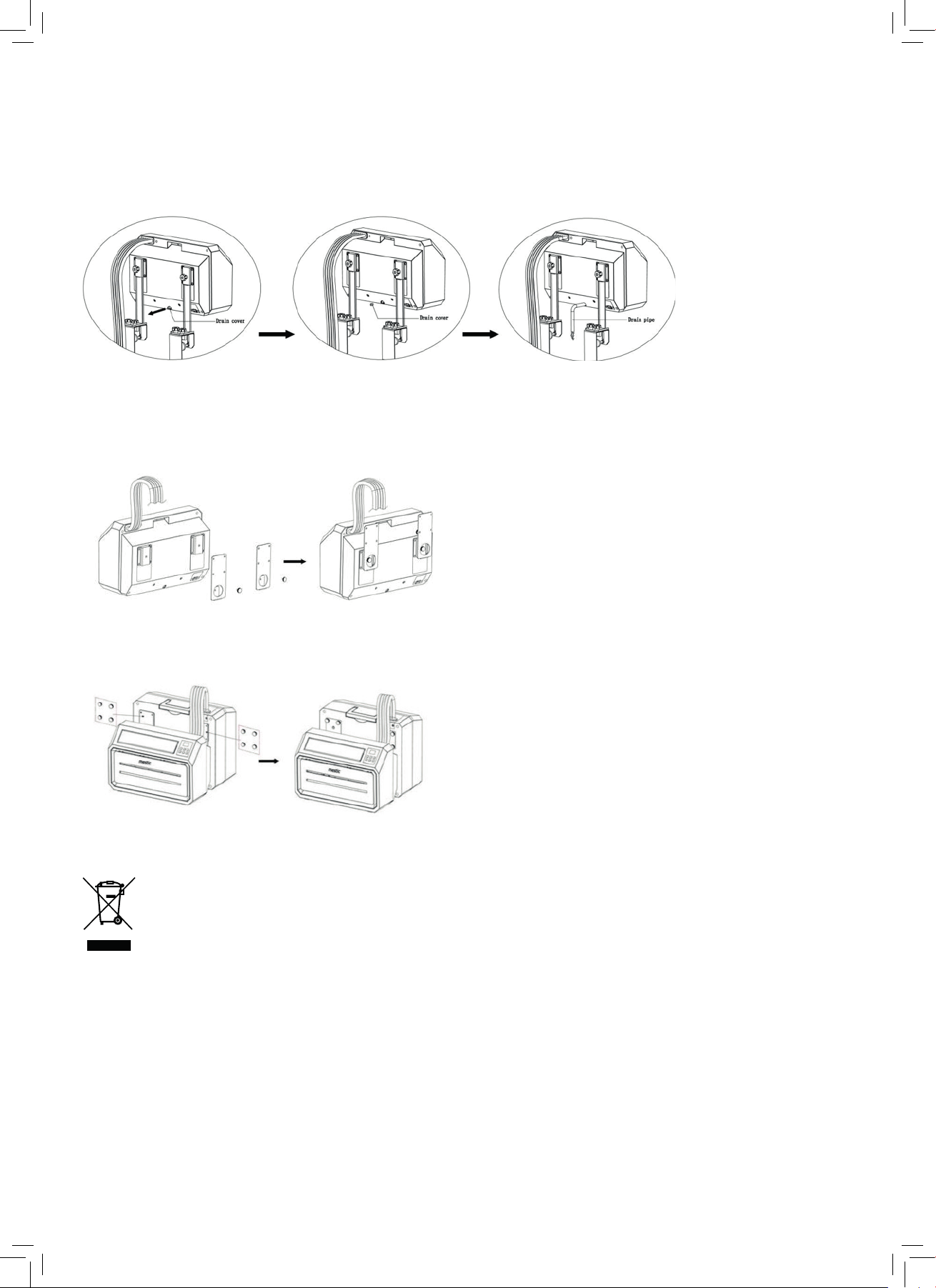

Onderhoud
Verwijder de rubberen afsluiting van condenswater afvoer en laat het condensatievocht leeglopen in een daarvoor bestemde plek, wanneer u de airco voor een
langere tijd op gaat bergen. Plaats de ‘rubberen afsluiting daarna terug.
Maak de airco schoon volgens de richtlijnen onder ‘schoonmaken’.
Berg de airco op in een koele en droge plek. Wij raden aan om de airco terug in zijn verpakking te plaatsen als u hem opbergt. Zo voorkomt u dat er zich vuil en
stof op de airco verzamelt.
Opbergen & vervoeren
U kunt de airco eenvoudig transporteren en compact opbergen. Gebruik de handschroeven om de draagbeugel aan de binnenunit te installeren, zoals te zien op
de afbeelding.
Gebruik de handschroeven om de draagbeugel aan de buitenunit te installeren, zoals te zien op de afbeelding. Zo creëert u een compact geheel dat u makkelijk
kun vervoeren en opbergen. Bewaar de airco op een koele, droge plek.
Correcte wegwerpwijze van dit product.
Dit symbool betekent dat dit product niet bij het gewone huishoudelijk afval mag worden weggegooid (2012/19/EU). Recycle het verantwoord om
duurzaam hergebruik van materiële hulpbronnen te bevorderen en om mogelijke schade aan de omgeving of menselijke gezondheid te voorkomen.
Wilt u het gebruikte apparaat terugbrengen? Lees de garantievoorwaarden van waar het product gekocht is. Hier kunt u het product teruggeven voor
omgevingsveilige recycling.
Conformiteitsverklaring
Hiermee verklaart Gimeg Nederland B.V., dat het apparaat SPA-3000, voldoet aan de basiseisen en andere relevante voorschriften die in de Europese richtlijn
standaard voor EU206-2012
EN 60335-1:2012+A11+A13+ A1 +A2+A14
EN 60335-2-40:2003+A11+A12 +A1+A2+A13
EN 62233: 2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-3:2013+A1
EN IEC 61000-3-2 2019
Een volledige conformiteitsverklaring kunt u aanvragen op het adres dat op de achterzijde is vermeld.

Importer:
Gimeg Nederland B.V.
Strijkviertel 27
3454 PH De Meern
The Netherlands

Baby it’s
COOL
INSIDE
Split unit airconditioner SPA-3000
SMART ADVENTURE

1. Safety regulations
2. Technical data
3. Packing list
4. Designation of parts
5. Installation of the air conditioner
6. Operation manual
7. Error code list
8. Troubleshooting guide
9. Maintenance
Correct disposal of this product Declaration of conformity
SPA-3000
Table of contents

1. Safety regulations
Warning
When using this air conditioner, it is important that you always observe the safety regulations. This prevents the risk of personal injury, electric shock and product
damage. Therefore, read all instructions beforehand.
• Read the manual before use.
• If the terms of use are not followed, the manufacturer will not be liable for any damage or injury resulting from the use of this device.
• Keep the manual, warranty certicate and sales receipt.
• Children should be supervised to ensure that they do not play with the appliance.
• This appliance is not intended to be used by children under 8 years of age or by persons with limited physical, sensory or mental capabilities or insufcient
experience and knowledge, unless they have been accompanied or have been instructed on how to use the appliance by a person who is responsible for their
safety.
• Never use the appliance if it is visibly damaged or if there are breaks in the cord.
• Never repair the device yourself if the appliance, the cord or the plug is damaged. Always have this done by the manufacturer or a qualied technician.
• The device is not suitable for commercial use.
• Always use and store the device in a dry place.
• Never use accessories that are not recommended by the manufacturer.
• This appliance is only suitable for household use and for the purpose for which it is intended.
• It is prohibited to modify this product (or parts of it).
• Never connect multiple electrical appliances to a power outlet. This prevents a bad connection and high heat load.
• It is forbidden to place the portable air conditioner (indoor & outdoor unit) in the rain or in the water
Warnings
• Distance to burning objects at least 2 meters due to re prevention measures.
• Users are strictly forbidden to add refrigerant themselves.
• Do not pull directly on the hose or destroy it with sharp objects. If the hose is found to be damaged, discontinue use and contact
• contact the distributor for repair.
Installation location of the air conditioner
The air conditioner must be placed on a rm, at surface (note: the air conditioner must not be tilted or tilted) when the appliance is in use. This mobile air conditio-
ner may not be installed in the following places:
1. Near strong heat sources, vapors and ammable or explosive gas.
2. In an environment that contains chemicals (evaporating substances, organic solvents, etc.)
3. In a wet environment. As soon as it rains, the air conditioning must be removed from the window.
4. For outdoor use, the air conditioner must be kept away from rain and / or water.
Also take the following regulations into account:
1. The product must be kept upright at all times and in all cases. Do not hold the device sideways or upside down.
2. Try to keep the air conditioner straight when moving or carrying it. Make sure it is not shaken or dropped.
3. Make sure the air supply is not clogged and remains well ventilated.
4. Do not insert objects through the openings of the air inlet and outlet. Objects can come into contact with electrical parts or the fan in this way and could be
dangerous.
5. Do not place heavy objects on the product.
6. Remove the plug from the socket before moving the air conditioner, performing maintenance, cleaning or not using it for a long time.
7. Do not pull the plug to move the machine.
8. Clean the dust screen of the air supply at least once a month.
9. If the machine will not be used for a long time, it must be stored in a cool and dry place. Clean and dry the air conditioner well in advance.

2. Technical data
Voltage 220~240V 50/60Hz air  ow capacity 250-300 m3/h
cooling capacity 3050 BTU (895W) dehumidi cation capacity 0,95 L p/u
Power 405W Isolation klasse IP24
Re gerant R290(120g) Compressortype Rotor type
Dimensions inside unit 45.4 X 30.8 X 20.4cm Noise 53 dB
dimensions outside unit 44.3 X 37.3 X 20.1cm weight 22,5 kg
3. Electric scheme

Name QTY
Inner unit 1
Outside unit 1
Drain hose 1
Outside Bracket 2
Inner Bracket 2
Shock resistant rubber blocks 2
Support blocks 2
Hand screws 6
Screws 16
5. Parts
4. Packing list
air outlet
air output
grid
 lter
air inlet
air inlet
air inlet panel
bracket
handle
Shockproof rubber
dampers
display
hose
hendle
condensation drain
power cable
air outlet
air inlet
air inlet panel

Accessoires
Control panel
Shockproof rubber dampers
insde bracket
hand screw
hand screw
lock
slottted nut
support block
outside bracket
hand screw
low wind speed
middel wind speed
high wind speed
night modus
wind speed On / off
modus
airconditioner modus
ventilate
digital display
increase temperature decrease temperature

5. Installation of the air conditioner
1. Unpack the machine and accessories and check that the hose between the indoor and outdoor unit is properly connected. Also check whether the
condensation drain has a rubber cover. Finally, check whether the accessories are complete.
2. Install the accessories as shown in the picture. Connect the outer bracket to the support block and the inner bracket by tightening the hand screws. This is
how you form the carrying handle.
2.1 Install the bracket as shown in the  gure below. Install the indoor and outdoor units on the bracket to  x the two parts. To secure the units to the bracket,
tighten the hand screws in the appropriate holes.
2.2 Place the shock resistant rubbers on the back of the outdoor unit.
2.3 Install the complete unit in the caravan window and tighten the bracket properly (see  gure).
Shockproof rubber dampers Shockproof rubber
dampers
hose
Indoor unit
lock Outdoor unit
bracket
