Metro DataVac LODGIX LXHR-PRO User manual

R
Houseman's Cart
Carro utilitario de lavandería
Basic Assembly - All units / Principe de montage - Tous les modèles / Armado básico para todos los modelos
Assembly: Model LXHR-PRO / Montage: Modèle LXHR-PRO / Armado del Modelo LXHR-PRO
AB
CD
D
E
Install the casters into the 4 longer posts and slide the bumpers down
over the posts.
A. Attach bottom 24" x 36" (610mm x 910mm) wire shelf to 4 longer
posts so that the casters with brakes are at opposite corners. Seat
shelf as shown above.
B. Install footplate channels on bottom shelf, then set short posts on
them (use solid shelf to locate where to attach posts and channels) as
you proceed to step "C".
C. Attach 24" x 24" (610mm x 610mm) solid shelf.
D. Attach two 12" x 24" (305mm x 610mm) wire shelves where desired.
E. Attach 24" x 24" (610mm x 610mm) 4-sided frame..
F. Attach handle, using the aluminum split sleeves and "C" rings as
shown.
G. Install laundry bag.
Monter les roulettes dans les 4 montants longs et glisser les
amortisseurs sur les montants.
A. Fixer la tablette inférieure en fil métallique de 24" x 36" (610 mm x
910 mm) aux 4 montants longs de manière à ce que les roulettes à
frein se trouvent aux coins opposés. Bien caler la tablette comme
l'indique le schéma ci-dessus.
B. Monter les profilés support de pied sur la tablette inférieure, puis
placer les pieds courts sur ceux-ci (utiliser la tablette pleine pour
déterminer l'emplacement du point de fixation des profilés et des
montants) lors de l'étape C.
C. Fixer la tablette pleine de 24" x 24" (610 mm x 610 mm).
D. Fixer deux tablettes de 12" x 24" (305 mm x 610 mm) en fil
métallique à l'emplacement désiré.
E. Fixer le cadre à 4 côtés de 24" x 24" (610 mm x 610 mm).
F. Fixer la poignée à l'aide des manchons fractionnés en aluminium
et des anneaux en C comme l'indique le schéma.
G. Montrer le sac à linge.
Instalar las ruedas en los cuatro parantes largos y deslizar los topes hacia abajo de los parantes.
A. Fijar el estante inferior (de rejilla) de 24" x 36" (610 x 910 mm) a los cuatro parantes largos,
dejando las ruedas con freno en esquinas opuestas. Asentar el estante en posición como se
muestra en la figura de arriba.
B. Colocar los perfiles acanalados de apoyo en el estante inferior y apoyar sobre ellos los
parantes cortos, usando el estante enterizo para determinar la posición de los parantes cortos y
de los perfiles acanalados. Esto ayudará a llevar a cabo el paso C.
C. Instalar el estante enterizo de 24" x 24" (610 x 610 mm).
D. Instalar los dos estantes menores de rejilla de 12" x 24" (305 x 610 mm) en el lugar deseado.
E. Instalar el marco cuadrado de 24" x 24" (610 x 610 mm).
F. Instalar la manija con los bujes partidos de aluminio y los retenes semicirculares como se
muestra en la figura.
G. Colocar la bolsa de lavandería.
1st groove
1ère rainure
1ra ranura
footplate channel
profilé support de pied
perfil acanalado de apoyo
groove #7
rainure n°7
ranura N° 7 groove
#12 to 30
rainure
n° 12 à 30
ranura
N° 12 a 30
groove
#20 to 32
rainure
n° 20 à 32
ranura
N° 20 a 32
top groove
rainure supérieure
ranura superior
24" (610mm)
LODGIXTM
13 4 5
2
F
aluminum split sleeve
Manchon fractionné
en aluminium
buje partido de aluminio
"C" ring / Anneau en C / retén semicircular
100 LBS.
45 KG.
ENG
ESP
FRA
Chariot de Ménage
1

Information and specifications are subject to change
without notice. Please confirm at time of order
Les données et caractéristiques techniques sont
susceptibles d'être modifiées sans préavis. Veuillez
confirmer au moment de la commande.
Las informaciones y especificaciones están sujetas a
cambios sin previo aviso. Por favor, confirme a la vez
que realiza el pedido.
L01 -378 11/2001
RInterMetro Industries Corporation
North Washington Street, Wilkes-Barre, PA USA 18705
For Product Information, Call
Pour de plus amples renseignements sur les produits,
appeler au 1-800-433-2232
Para obtener información sobre el producto llame al: 1-800-433-2232
1-800-433-2232
Visit our Web Site / Visitez notre site Web / Visite nuestro sitio en la Web: www.metro.com
2

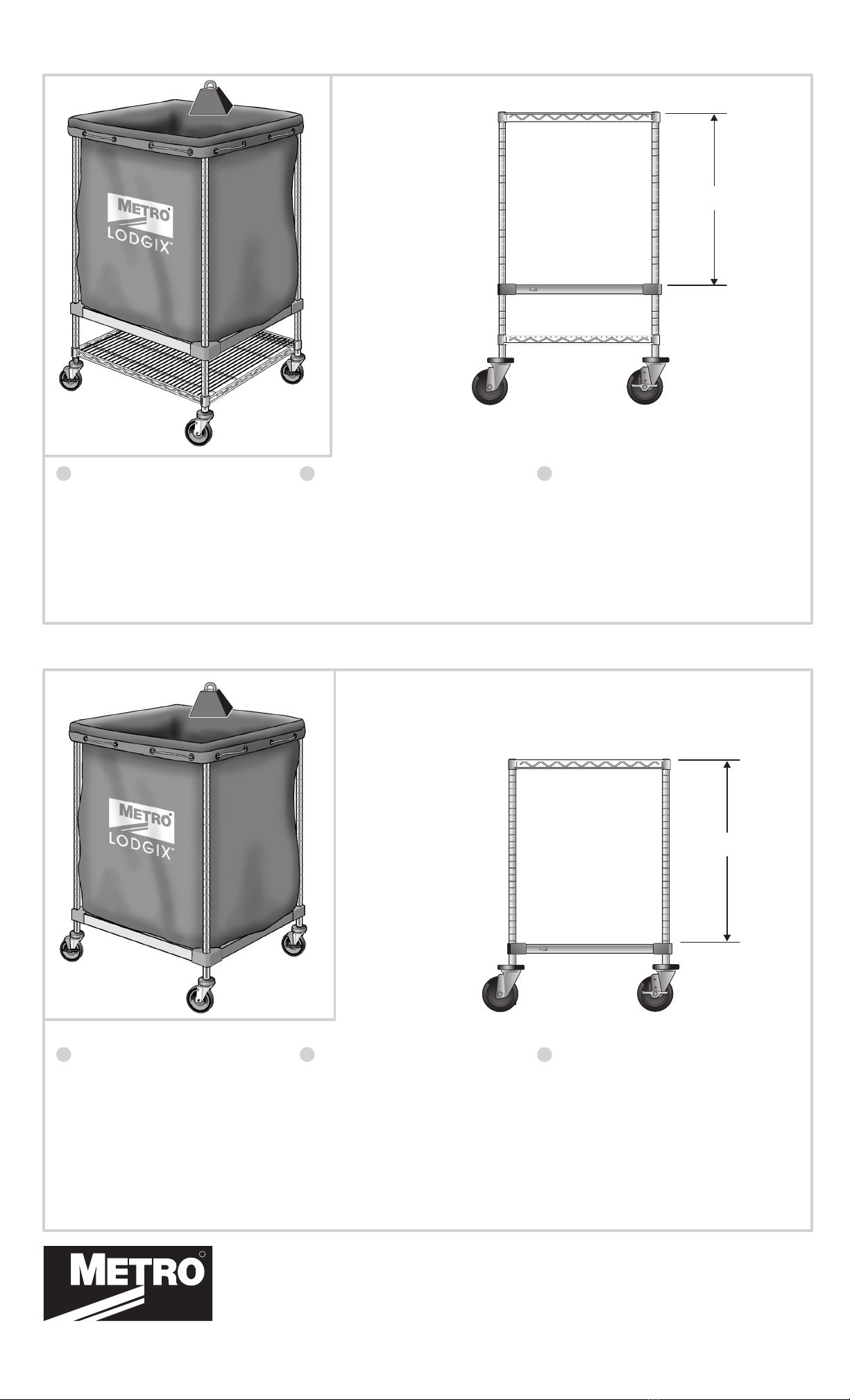

Assembly Model LXHR-PLUS / Montage du modèle LXHR-PLUS / Armado del Modelo LXHR-PLUS
Assembly Model LXHR-ESS / Montage du modèle LXHR-ESS / Armado del Modelo LXHR-ESS
A
A
C
B
Install the casters into the 4 posts as shown on
page 1 and slide the bumpers down over the posts.
A. Attach bottom 24" x24" (610mm x 610mm) wire
shelf to 4 longer posts so that the casters with
brakes are at opposite corners. Seat shelf as shown
on page 1 .
B. Attach 24" x 24" (610mm x 610mm) solid shelf.
C. Attach 24" x 24" (610mm x 610mm) wire 4-sided
frame.
E. Install laundry bag.
Monter les roulettes sur les 4 montants comme
l'indique le schéma 1 et glisser les amortisseurs sur
les montants.
A. Fixer la tablette inférieure en fil métallique de 24"
x 24" (610 mm x 610 mm) aux 4 montants longs de
manière à ce que les roulettes à frein se trouvent
aux coins opposés. Bien caler la tablette comme
l'indique le schéma de la page 1. B. Fixer la tablette
pleine de 24" x 24" (610 mm x 610 mm).
C. Fixer le cadre de fil à 4 côtés de 24" x 24" (610
mm x 610 mm).
E. Monter le sac à linge.
Instalar las ruedas en los cuatro parantes largos, como se
muestra en la figura de la página 1, y deslizar los topes hacia
abajo de los parantes.
A. Fijar el estante inferior (de rejilla) de 24" x 24" (610 x 610
mm) a los cuatro parantes largos, dejando las ruedas con
freno en esquinas opuestas. Asentar el estante en posición
como se muestra en la figura de la página 1.
B. Instalar el estante enterizo de 24" x 24" (610 x 610 mm).
C. Instalar el marco cuadrado de 24" x 24" (610 x 610 mm).
D. Colocar la bolsa de lavandería.
Install the casters into the 4 posts as shown on
page 1 and slide the bumpers down over the posts.
A. Attach bottom 24" x24" (610mm x 610mm) solid
shelf to 4 longer posts so that the casters with
brakes are at opposite corners. Seat shelf as shown
on page 1 .
B. Attach 24" x 24" (610mm x 610mm) 4-sided
frame.
C. Install laundry bag.
Monter les roulettes sur les 4 montants comme
l'indique le schéma 1 et glisser les amortisseurs
sur les montants.
A. Fixer la tablette pleine inférieure de 24" x 24"
(610 mm x 610 mm) aux 4 montants longs de
manière à ce que les roulettes à frein se trouvent
aux coins opposés. Bien caler la tablette comme
l'indique le schéma de la page 1. B. Fixer le
cadre à 4 côtés de 24" x 24" (610 mm x 610
mm).
C. Monter le sac à linge.
Instalar las ruedas en los cuatro parantes largos, como
se muestra en la figura de la página 1, y deslizar los
topes hacia abajo de los parantes.
A. Fijar el estante inferior (de rejilla) de 24" x 24" (610 x
610 mm) a los cuatro parantes largos, dejando las
ruedas con freno en esquinas opuestas. Asentar el
estante en posición, como se muestra en la figura de la
página 1.
B. Instalar el marco cuadrado de 24" x 24" (610 x 610
mm).
C. Colocar la bolsa de lavandería.
24" (610mm)
24" (610mm)
B
100 LBS.
45 KG.
100 LBS.
45 KG.
ENG
ENG
ESP
ESP
FRA
FRA
1st groove
1ère rainure
1ra ranura
1st groove
1ère rainure
1ra ranura
groove #10
rainure n°10
ranura N° 10
top groove
rainure supérieure
ranura superior
top groove
rainure supérieure
ranura superior
