de - Sicherheitshinweise und Warnungen
3
Der Umbausatz ist dazu bestimmt, die Luft in den Aufstel-
lungsraum der Dunstabzugshaube zurückzuführen. Wollen Sie die
Luft aus dem Aufstellungsraum herausführen und Ihre Wohnung
verfügt über eine raumluftabhängige Feuerstätte, ist größte Vor-
sicht geboten.
Es besteht Vergiftungsgefahr durch Verbrennungsgase!
Beachten Sie dazu unbedingt die Sicherheitshinweise und War-
nungen in der Gebrauchsanweisung der Dunstabzugshaube. Zie-
hen Sie in diesem Fall den Rat des zuständigen Schornsteinfeger-
meisters hinzu.
 Dieser Umbausatz ist für die Verwendung im Haushalt und in
haushaltsähnlichen Aufstellumgebungen bestimmt.
 Verwenden Sie den Umbausatz ausschließlich im haushaltsüb-
lichen Rahmen zur Absaugung und Reinigung von Kochwrasen, die
bei der Zubereitung von Speisen entstehen.
Alle anderen Anwendungsarten sind unzulässig.
 Der Umbausatz dient ausschließlich zum Umbau einer Miele
Dunstabzugshaube auf Umluftbetrieb.
 Zum Reinigen und Regenerieren des Geruchsfilters sind die An-
weisungen in dieser Gebrauchsanweisung zu beachten.
 Der Geruchsfilter darf nicht im Geschirrspüler gereinigt
werden.
Bei der Reinigung des Geruchsfilters im Geschirrspüler können
Reste des Reinigers in den Waben zurückbleiben. Beim Regene-
rieren im Backofen können sich Rückstände des Reinigers durch
die hohe Temperatur unter Umständen selbst entzünden.

de - Gebrauchsanweisung
4
Funktionsbeschreibung

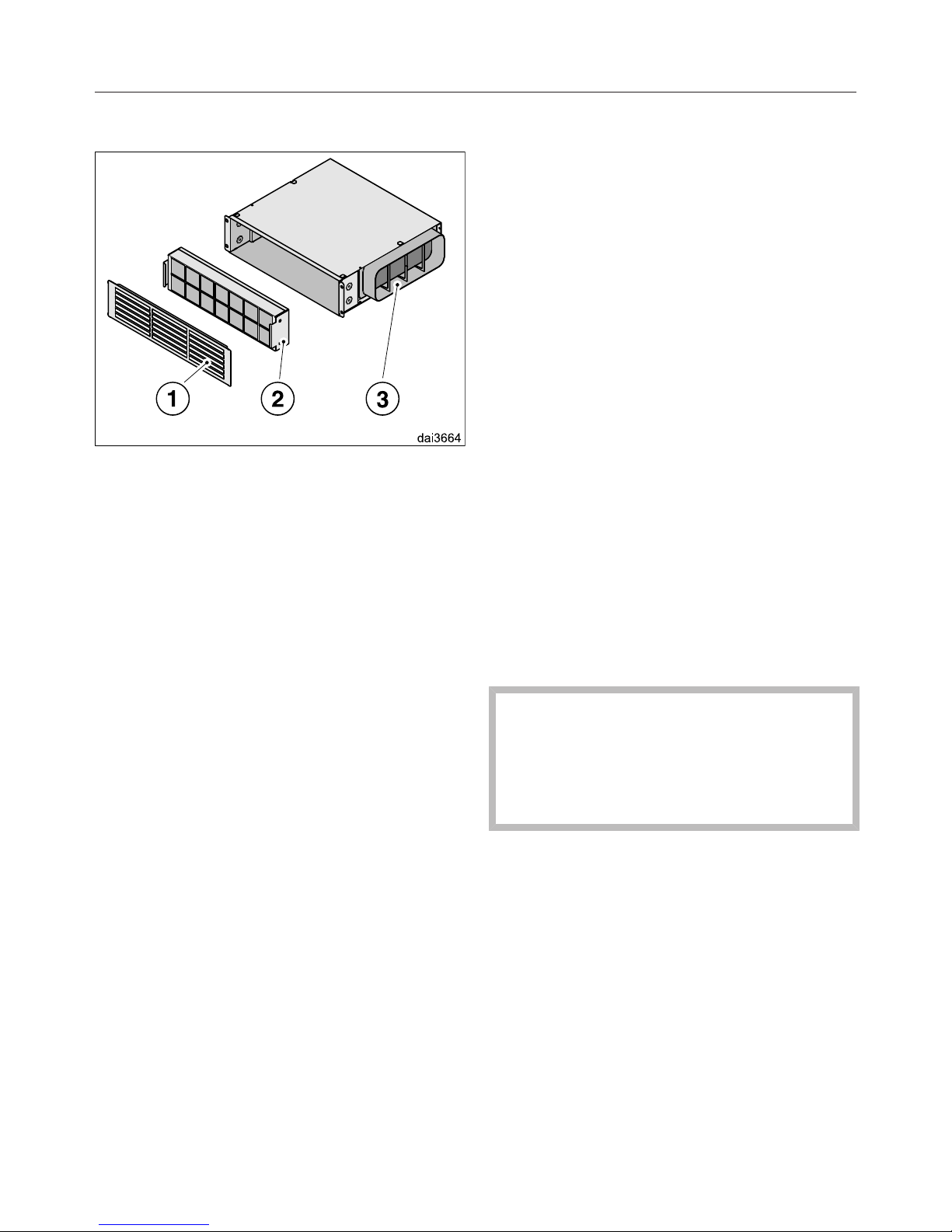

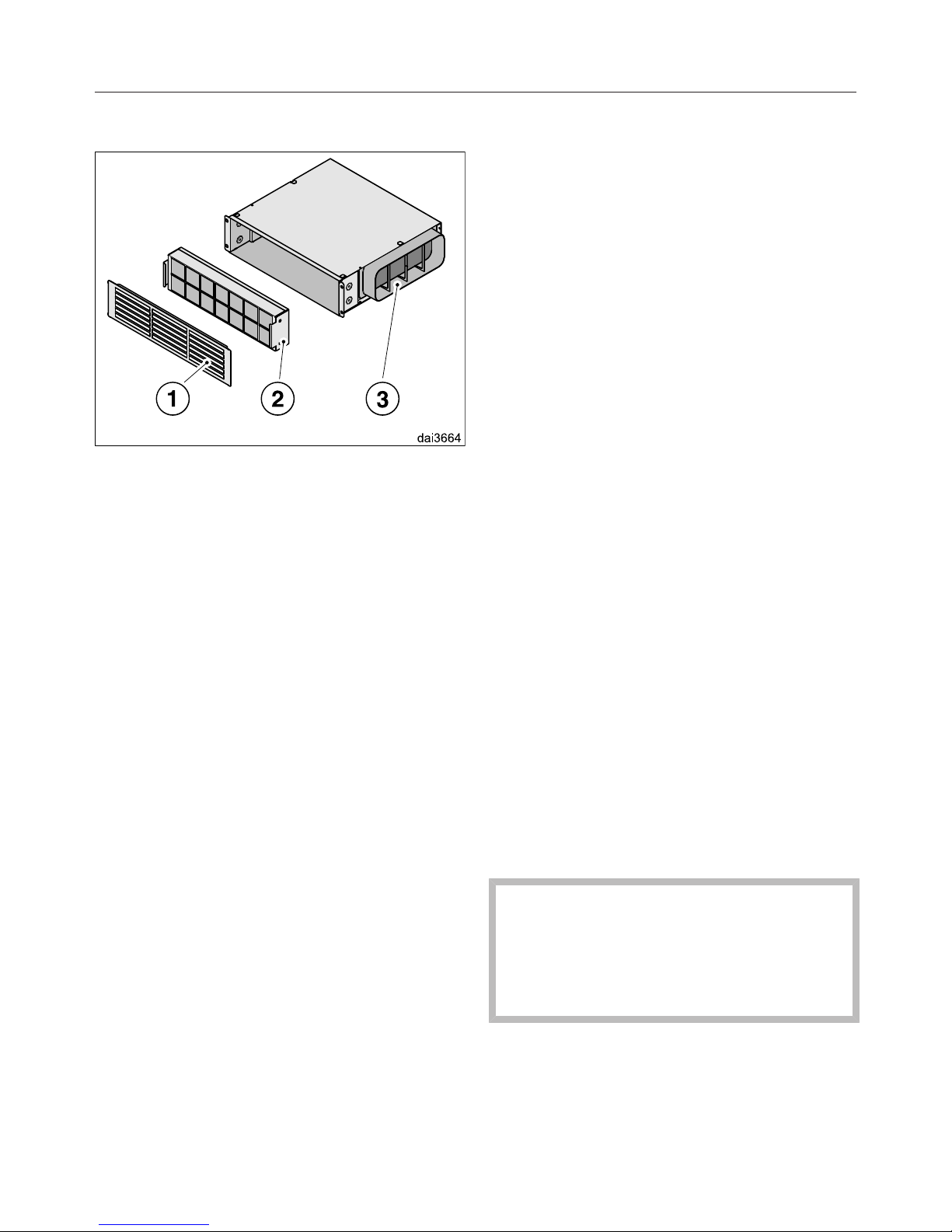

Die angesaugte Luft wird durch die
Fettfilter der Dunstabzugshaube gerei-
nigt und in die Umluftbox geführt. Hier
wird die Luft zusätzlich durch einen re-
generierbaren Geruchsfilter b gereinigt
und durch das Ausblasgitter a in die
Küche zurückgeführt.
Die Dunstabzugshaube muss für den
Umluftbetrieb geeignet sein. Beachten
Sie dazu die Gebrauchsanweisung der
Dunstabzugshaube.
Die Funktion ist nur mit eingesetztem
Geruchsfilter gewährleistet.
Die Umluftbox wird an einem Ort Ihrer
Wahl in der Küche montiert. Die Dunst-
abzugshaube und die Umluftbox wer-
den über eine Abluftleitung verbunden.
Die Luft kann über den Einblasstutzen
c wahlweise von der rechten oder lin-
ken Seite oder von hinten in die Umluft-
box geführt werden.
Rückstauklappe und Geruchsfilter wer-
den in der Dunstabzugshaube nicht ein-
gesetzt. Beachten Sie zur Montage der
Dunstabzugshaube die zugehörige
Montageanweisung.
Montage
Die Umuftbox ist für die Montage in
niedrigen Einbauorten vorgesehen, z.B.
in der Sockelleiste der Küche. Es ist
aber auch jeder andere geeignete Ein-
bauort möglich. Wählen Sie den Ein-
bauort und die Ausrichtung so, dass die
Luft ungehindert aus der Box strömen
kann. Der Luftstrom darf nicht direkt zur
Decke oder auf eine Wand gerichtet
sein. Er sollte nicht in Bereiche gerichtet
sein, in denen sich Personen aufhalten.
Beachten Sie zu Einbaumaßen und
zur Montage die Bilder am Ende die-
ser Gebrauchs- und Montageanwei-
sung.
Abluftleitung
Die Umluftbox verfügt über einen Ein-
blasstutzen 222x89mm.
Flachkanäle und Zubehör sind im Fach-
handel erhältlich.
Verwenden Sie als Abluftleitung von
der Dunstabzugshaube zur Umluft-
box nur glatte Rohre oder flexible
Abluftschläuche aus nicht brennba-
rem Material.
Beachten Sie zum Verlegen der Ab-
luftleitung die Hinweise in der Ge-
brauchs- und Montageanweisung der
Dunstabzugshaube.

de - Gebrauchsanweisung
5
Reinigung und Pflege
Regenerierbarer Geruchsfilter
Der Geruchsfilter kann durch Regene-
rieren im Backofen oder in einem
Dampfgarer mit vollwertiger Backofen-
funktion mehrmals verwendet werden.
Wann ist der Geruchsfilter zu regene-
rieren?
Das Regenerieren sollte immer dann er-
folgen, wenn die Geruchsstoffe nicht
mehr ausreichend gebunden werden.
Spätestens sollte das Regenerieren alle
6Monate erfolgen.
Beim ersten Einsetzen: Verfügt Ihre
Dunstabzugshaube über einen Be-
triebsstundenzähler für Geruchsfil-
ter, ist dieser zu aktivieren. Beach-
ten Sie dazu die Gebrauchsanwei-
sung Ihrer Dunstabzugshaube.

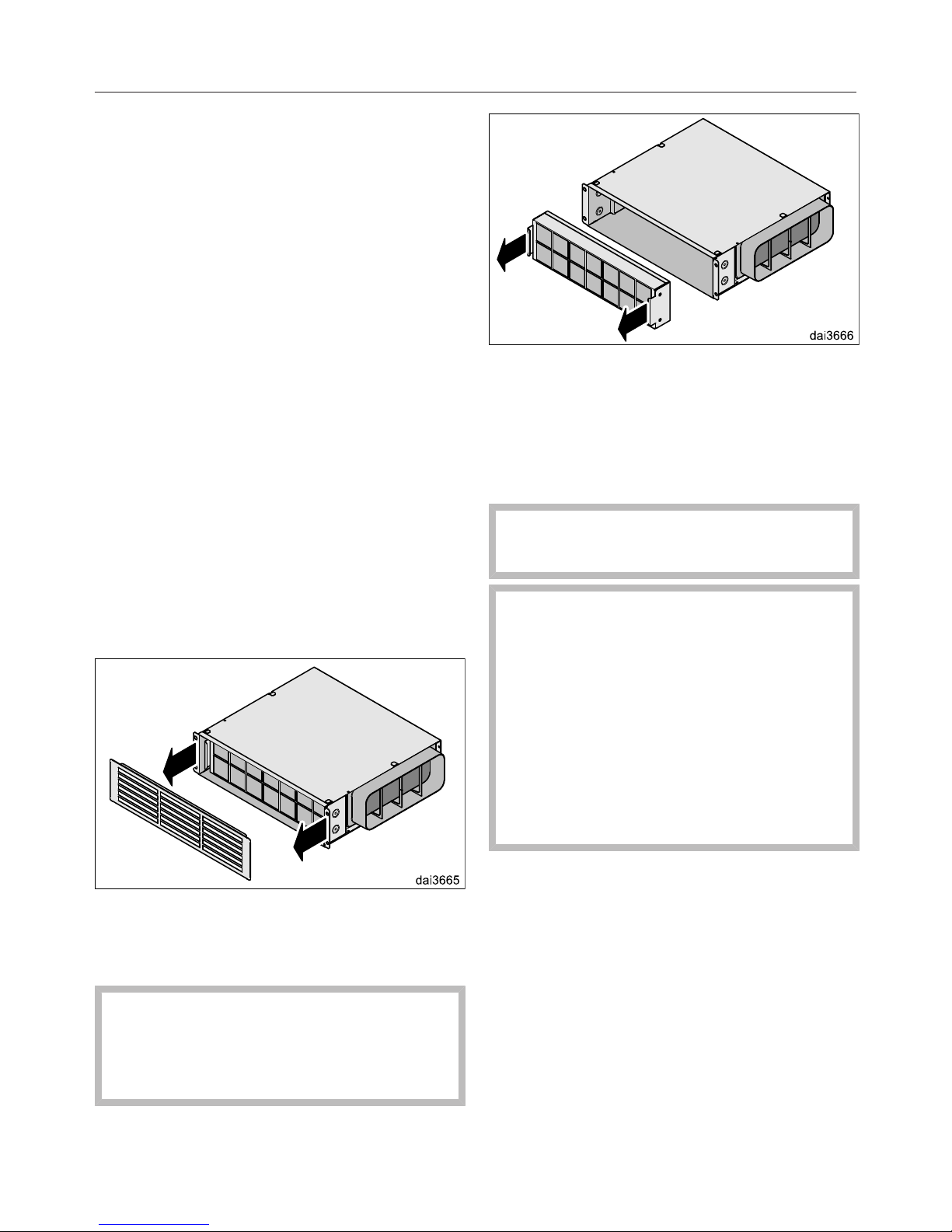

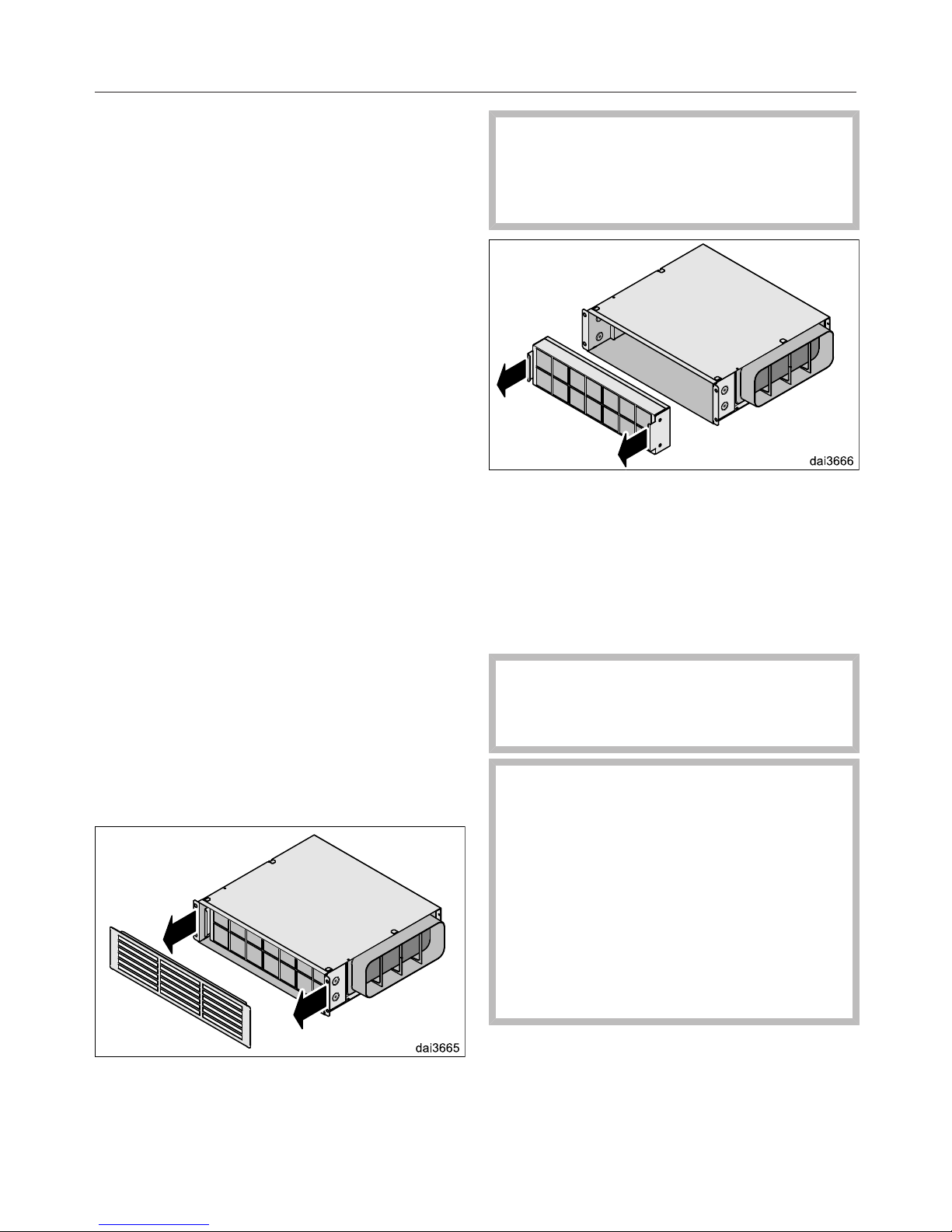

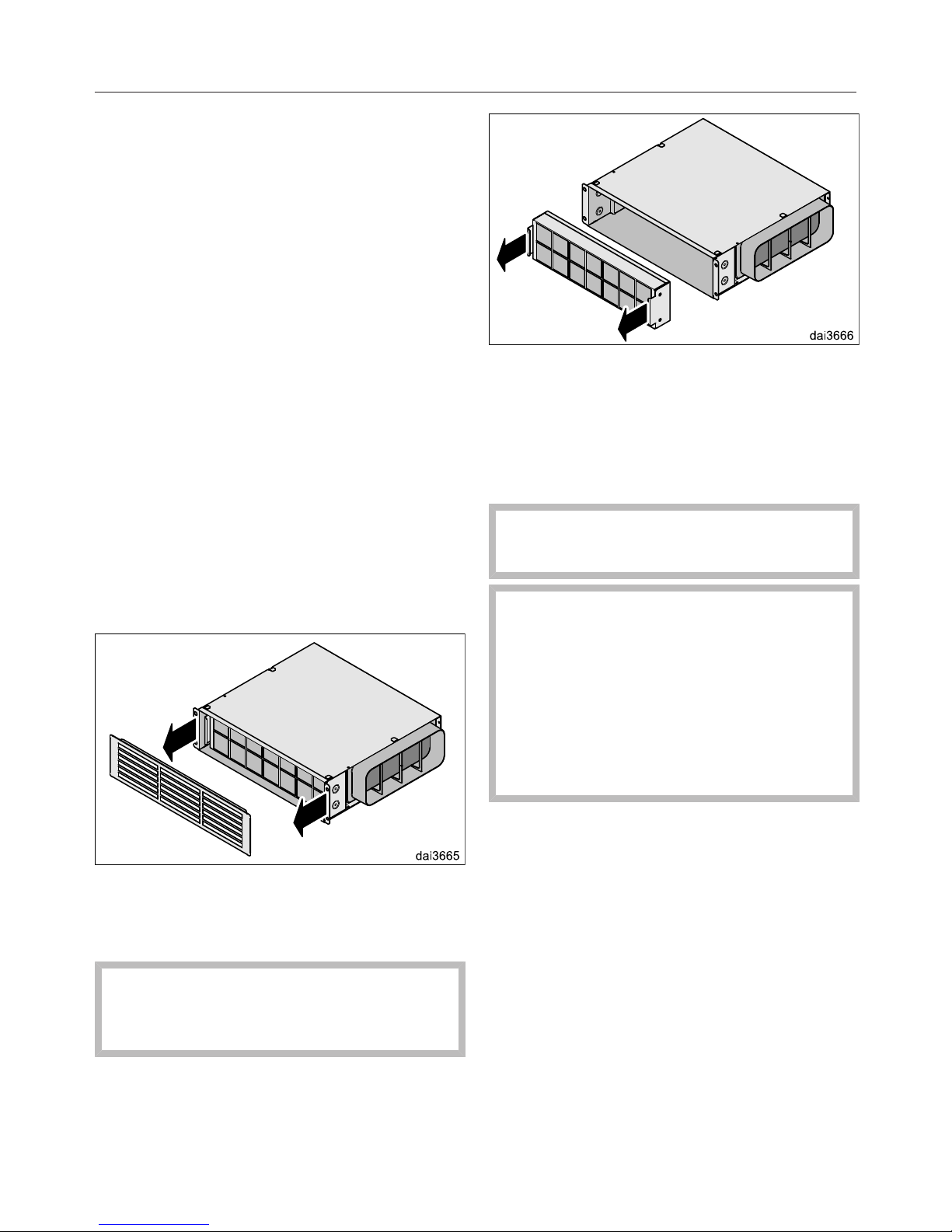

Nehmen Sie das Ausblasgitter der
Umluftbox ab. Es wird durch Magnete
gehalten.
Der Geruchsfilter ist bruchempfind-
lich. Achten Sie beim Hantieren dar-
auf, dass er nicht herunterfällt.
Drücken Sie nicht auf die Waben.
Ziehen Sie den Geruchsfilter an den
beiden äußeren Laschen vorsichtig
aus der Umluftbox und legen Sie ihn
auf einer ebenen Unterlage ab.
Geruchsfilter regenerieren
Der Geruchsfilter darf nicht im
Geschirrspüler gereinigt werden!
Das Regenerieren kann ausschließ-
lich im Backofen oder in einem
Dampfgarer mit vollwertiger Back-
ofenfunktion erfolgen.
Spülen Sie den Geruchsfilter nicht
von Hand.
Der Geruchsfilter ist bruchempfind-
lich. Achten Sie beim Hantieren dar-
auf, dass er nicht herunterfällt.
Drücken Sie nicht auf die Waben.
Wischen Sie den Geruchsfilter vor
dem Regenerieren mit einem feuch-
ten Tuch ab. Verwenden Sie keine
Reinigungsmittel.
Verfügt Ihr Backofen an der Rück-
wand des Garraums über einen ab-
nehmbaren Fettfilter, ist dieser abzu-
nehmen. Beachten Sie dazu die Ge-
brauchsanweisung des Backofens.

de - Gebrauchsanweisung
6
Heizen Sie den Garraum nicht vor.
Legen Sie den Geruchsfilter auf den
Rost und schieben Sie ihn auf mittler-
er Höhe in den Garraum.
Schalten Sie den Backofen bzw. die
Backofenfunktion ein; Betriebsart:
Heißluft plus (Umluft), 200°C.
Während des Regenerierens kann es
zu einer Geruchsentwicklung kom-
men.
Das Regenerieren sollte in gut belüf-
teten Räumen erfolgen. Öffnen Sie
gegebenenfalls ein Fenster.
Regenerierungsdauer: 60Minuten.
Schalten Sie danach den Backofen
bzw. die Backofenfunktion aus.
Nehmen Sie den heißen Ge-
ruchsfilter nicht aus dem Garraum
und legen Sie ihn nicht auf hitzeemp-
findlichen Oberflächen ab.
Den heißen Geruchsfilter nicht in die
Dunstabzugshaube einsetzen.
Lassen Sie den Geruchsfilter im Gar-
raum abkühlen.
Den Geruchsfilter in die Umluftbox
einsetzen und das Ausblasgitter auf-
setzen.
Verfügt Ihre Dunstabzugshaube über
einen Betriebsstundenzähler für Ge-
ruchsfilter, ist dieser nach dem
Regenerieren zurückzusetzen. Beach-
ten Sie dazu die Gebrauchsanwei-
sung Ihrer Dunstabzugshaube.
Geruchsfilter ersetzen
Nach 3 Jahren ist der Geruchsfilter zu
ersetzen.
Typ: Miele DKF 1000 R.
Geruchsfilter entsorgen
Sie können den gebrauchten Ge-
ruchsfilter im Hausmüll entsorgen.
Reinigung des Gehäuses
Reinigen Sie das Ausblasgitter und
bei herausgenommenem Geruchsfil-
ter die Innenseiten des Gehäuses mit
einem Schwammtuch, Spülmittel und
warmem Wasser.

cs - Bezpečnostní pokyny a varovná upozornění
7
Přestavná sada je určena kvedení vzduchu zpět do místnosti,
vníž je nainstalovaný odsávač par. Pokud chcete vzduch
zmístnosti instalace odvádět a ve Vašem bytě je topeniště závislé
na vzduchu vmístnosti, zachovejte maximální opatrnost.
Hrozí nebezpečí otravy spalinami!
Bezpodmínečně dbejte bezpečnostních pokynů a varovných upo-
zornění vnávodu kobsluze odsávače par. Vtomto případě si
nechte také poradit příslušným kominickým mistrem.
 Tato přestavná sada je určena výhradně kpoužívání vdomácnosti
avprostorách podobných domácnostem.
 Používejte přestavnou sadu výhradně vrámci domácnosti pro od-
sávání a čištění výparů zvaření, které vznikají při přípravě pokrmů.
Všechny ostatní způsoby použití jsou nepřípustné.
 Přestavná sada slouží výhradně kpřestavbě odsávače par Miele
na cirkulační provoz.
 Ohledně čištění a regenerace pachového filtru je nutno respek-
tovat pokyny uvedené vtomto návodu kobsluze.
Pachový filtr se nesmí čistit vmyčce nádobí.
Při čištění pachového filtru vmyčce nádobí mohou zůstat zbytky
čisticího prostředku ve voštinách. Při regeneraci vpečicí troubě
může za jistých okolností dojít ksamovznícení zbytků čisticího
prostředku vysokou teplotou.

cs - Návod kobsluze
8
Popis funkce
Nasátý vzduch je čištěn tukovými filtry
odsávače par a veden do boxu pro
cirkulační provoz. Zde je vzduch navíc
čištěn regenerovatelným pachovým fil-
trem b a přes rozdělovač vzduchu a
veden zpět do kuchyně.
Odsávač par musí být vhodný pro
cirkulační provoz. Dbejte návodu kob-
sluze odsávače par.
Funkce je zaručena jen snasazeným
pachovým filtrem.
Box pro cirkulační provoz se namontuje
na Vámi zvoleném místě vkuchyni. Od-
sávač par a box pro cirkulační provoz
se spojují odtahovým potrubím. Vzduch
může být do boxu veden přes vstupní
hrdlo c volitelně zpravé nebo levé stra-
ny nebo zezadu.
Zpětná klapka a pachový filtr se nena-
sazují do odsávače par. Ohledně
montáže odsávače par dbejte příslušné-
ho návodu kmontáži.
Montáž
Box pro cirkulační provoz je určen pro
montáž vnízkých montážních místech,
např. vliště soklu kuchyně. Je však
možné ikaždé jiné vhodné místo
montáže. Místo montáže a orientaci
zvolte tak, aby mohl vzduch nerušeně
proudit zboxu. Proud vzduchu nesmíte
nasměrovat přímo ke stropu nebo na
zeď. Neměl by směřovat do míst, na ni-
chž se zdržují lidé.
Ohledně rozměrů pro vestavbu a
montáže dbejte vyobrazení na konci
tohoto návodu kobsluze a montáži.
Odtahové potrubí
Box pro cirkulační provoz má vstupní
hrdlo 222x89mm.
Ploché kanály a příslušenství jsou
kdostání ve specializovaných ob-
chodech.
Jako odtahové potrubí od odsávače
par kboxu pro cirkulační provoz
používejte jen hladké trubky nebo
ohebné odtahové hadice zne-
hořlavého materiálu.
Při instalaci odtahového potrubí dbej-
te pokynů vnávodu kobsluze a
montáži odsávače par.

cs - Návod kobsluze
9
Čištění a ošetřování
Regenerovatelný pachový filtr
Pachový filtr regenerovaný vpečicí
troubě nebo vparní troubě
splnohodnotnou funkcí pečicí trouby se
může použít vícekrát.
Kdy se má provést regenerace
pachového filtru?
Regenerace by se měla provést vždy,
když filtr již dostatečně neváže látky
způsobující zápach.
Nejpozději by se měla regenerace
provádět jednou za 6měsíců.
Při prvním nasazení: Pokud má Váš
odsávač par počitadlo provozních
hodin pachového filtru, aktivujte je.
Dbejte přitom návodu kobsluze své-
ho odsávače par.
Odejměte rozdělovač vzduchu boxu
pro cirkulační provoz. Je přidržován
pomocí magnetů.
Pachový filtr je křehký. Při manipulaci
sním dávejte pozor, aby nespadl.
Netlačte na voštiny.
Vytáhněte pachový filtr za obě vnější
příchytky opatrně zboxu pro
cirkulační provoz a odložte ho na
rovnou podložku.
Regenerace pachového filtru
Pachový filtr se nesmí čistit
vmyčce nádobí!
Regenerace se smí provádět vý-
hradně vpečicí troubě nebo vparní
troubě splnohodnotnou funkcí pečicí
trouby.
Pachový filtr neumývejte ručně.
Pachový filtr je křehký. Při manipulaci
sním dbejte na to, aby nespadl. Ne-
tlačte na voštiny.
Otřete pachový filtr před regenerací
vlhkou utěrkou. Nepoužívejte žádné
čisticí prostředky.
Pokud má Vaše pečicí trouba na
zadní stěně ohřevného prostoru odní-
matelný tukový filtr, je třeba ho ode-
jmout. Dbejte při tom návodu kobslu-
ze pečicí trouby.
Ohřevný prostor nepředehřívejte.
Položte pachový filtr na rošt a zasuňte
ho ve střední výšce do ohřevného
prostoru.

cs - Návod kobsluze
10
Zapněte pečicí troubu příp. funkci
pečicí trouby; provozní způsob: horký
vzduch plus (cirkulující vzduch),
200°C.
Během regenerace se může uvo-
lňovat zápach.
Regenerace by se měla provádět
vdobře větraných místnostech.
Otevřete případně okno.
Doba trvání regenerace: 60minut.
Potom pečicí troubu příp. funkci peči-
cí trouby vypněte.
Nevyjímejte horký pachový filtr
zohřevného prostoru a nepokládejte
ho na povrchy citlivé na teplo.
Horký pachový filtr nenasazujte do
odsávače par.
Nechte pachový filtr vychladnout
vohřevném prostoru.
Vložte pachový filtr do boxu pro
cirkulační provoz a nasaďte roz-
dělovač vzduchu.
Pokud má Váš odsávač par počitadlo
provozních hodin pachového filtru,
po regeneraci je vynulujte. Dbejte při-
tom návodu kobsluze svého od-
sávače par.
Výměna pachového filtru
Po 3letech je nutné pachový filtr vymě-
nit.
Typ: Miele DKF 1000 R.
Likvidace pachového filtru
Upotřebený pachový filtr můžete likvi-
dovat sdomovním odpadem.
Čištění pláště
Vyčistěte rozdělovač vzduchu a při
vyjmutém pachovém filtru vnitřní stra-
ny pláště houbovou utěrkou, mycím
prostředkem a teplou vodou.
