MILLER®MINILITE™

FALL LIMITER

OPERATION AND MAINTENANCE MANUAL

WARNING: ALL PERSONS USING THIS EQUIPMENT MUST READ AND

UNDERSTAND ALL INSTRUCTIONS. FAILURE TO DO SO MAY RESULT IN SERIOUS

INJURY OR DEATH. PROPER USE OF FALL ARREST SYSTEMS CAN SAVE LIVES AND

REDUCE THE POTENTIAL OF SERIOUS INJURIES FROM A FALL. THE USER MUST BE

AWARE THAT FORCES EXPERIENCED DURING THE ARREST OF A FALL OR

PROLONGED SUSPENSION MAY CAUSE BODILY INJURY. CONSULT A PHYSICIAN IF

THERE IS ANY QUESTION ABOUT THE USER’S ABILITY TO USE THIS PRODUCT.

PREGNANT WOMEN AND MINORS MUST NOT USE THIS PRODUCT.

MINILITE FALL LIMITERS

The Miller®MiniLite™ Fall Limiters are self-contained retractable lanyards

designed to be used by personnel in applications where fall protection in

combination with unrestricted worker mobility is needed.

DISPOSITIF D’ARRÊT DE

CHUTE MILLER®MINILITE™

MANUEL D’INSTRUCTIONS -

UTILISATION ET ENTRETIEN

AVERTISSEMENT : TOUTE PERSONNE UTILISANT CET ÉQUIPEMENT

DOIT LIRE ET COMPRENDRE TOUTES LES INSTRUCTIONS. TOUTE NÉGLIGENCE

À CET ÉGARD POURRAIT PROVOQUER DES BLESSURES GRAVES

OU MORTELLES. LA BONNE UTILISATION DES SYSTÈMES D’ARRÊT DE CHUTES

PEUT SAUVER DES VIES ET RÉDUIRE LE RISQUE DE BLESSURES SÉRIEUSES À

LA SUITE D’UNE CHUTE. L’UTILISATEUR DOIT ÊTRE AVISÉ QUE LES FORCES

EXERCÉES LORS DE L’ARRÊT D’UNE CHUTE OU D’UNE SUSPENSION

PROLONGÉE PEUVENT CAUSER DES BLESSURES. CONSULTER UN MÉDECIN SI

VOUS AVEZ DES QUESTIONS CONCERNANT LA CAPACITÉ DE L’UTILISATEUR

D’UTILISER CE PRODUIT. LES FEMMES ENCEINTES ET LES ENFANTS NE

DOIVENT PAS UTILISER CE PRODUIT.

DISPOSITIFS D’ARR T DE CHUTE MINILITE

Les dispositifs d’arr t de chute Miller®Minilite™ sont des appareils autonomes

à filin rétractable conçus pour la protection du personnel contre les chutes

lorsque l’utilisateur doit pouvoir jouir d’une mobilité totale sans restriction.

LIMITADOR DE CAIDAS

MILLER®MINILITE™

MANUAL DE FUNCIONAMIENTO Y MANTENIMIENTO

ADVERTENCIA: TODAS LAS PERSONAS QUE UTILICEN ESTE EQUIPO

DEBEN LEER Y COMPRENDER TODAS LAS INSTRUCCIONES. DE LO CONTRARIO

SE PUEDEN PRODUCIR LESIONES GRAVES O MORTALES.

EL USO CORRECTO DE LOS SISTEMAS DE PROTECCIÛN CONTRA CAÌDAS

PUEDE SALVAR MUCHAS VIDAS Y REDUCIR EL POTENCIAL DE LESIONAMIENTO

GRAVE COMO CONSECUENCIA DE UNA CAÌDA. EL USUARIO DEBE ESTAR

CONSCIENTE DE QUE LAS FUERZAS EXPERIMENTADAS DURANTE LA

SUPRESIÛN DE UNA CAÌDA O LA SUSPENSIÛN PROLONGADA PUEDEN CAUSAR

LESIONAMIENTO CORPORAL. CONSULTE A UN MÈDICO SI EXISTE CUALQUIER

PREGUNTA SOBRE LA CAPACIDAD DEL USUARIO EN UTILIZAR ESTE

PRODUCTO. LAS MUJERES EMBARAZADAS Y LOS MENORES NO DEBEN HACER

USO DE ESTE PRODUCTO.

LIMITADORES DE CAIDAS MINILITE

Los limitadores de caídas Miller®MiniLite™ son cuerdas retráctiles autónomas

diseñadas para ser usadas por personal en aplicaciones donde se necesita

protección contra caídas junto con movilidad no restringida del trabajador.

Franklin, PA U.S.A.

Trenton, Ont. Canada

800-873-5242

FAX 800-892-4078

www.cdalloz.com

I137

REV. B

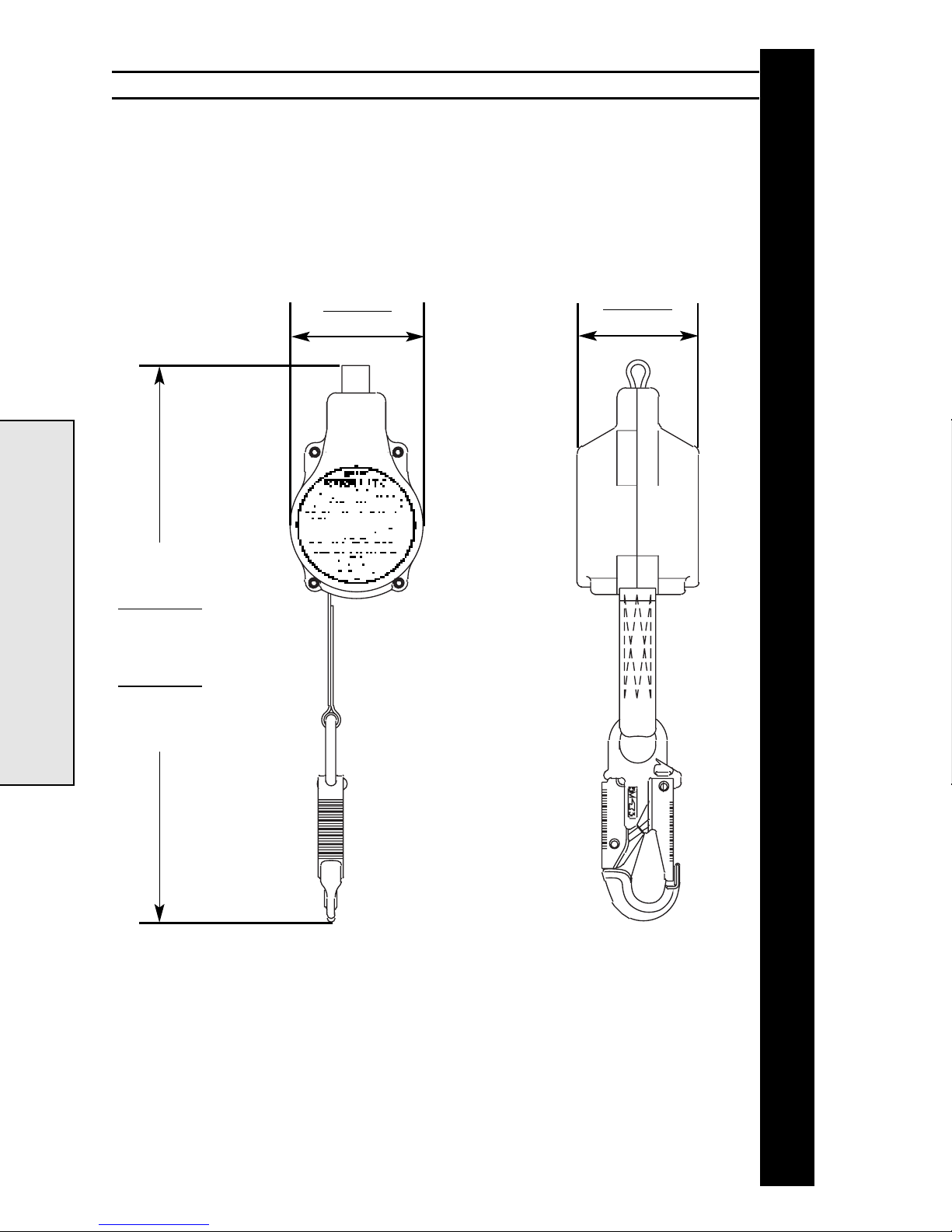

MILLER®MINILITE™ FALL LIMITER

PARTS IDENTIFICATION

DISPOSITIF D’ARR T DE CHUTE MILLER®MINILITE™

IDENTIFICATION DES COMPOSANTS

LIMITADOR DE CAIDAS MILLER®MINILITE™

IDENTIFICACION DE LAS PIEZAS

ANCHORAGE ATTACHMENT

ORGANE D’ANCRAGE

ESLABON DE FIJACION

NOTE: ALL LANYARDS CONTAIN A LOAD IMPACT INDICATOR LOCATED ABOVE THE

SNAP HOOK. REFER TO THE INSTRUCTION MANUAL FOR MORE DETAILS.

REMARQUE : CHAQUE FILIN DE SÉCURITÉ CONTIENT UN INDICATEUR DE CHARGEMENT

SITUÉ AU-DESSUS DU MOUSQUETON. POUR D’AUTRES DÉTAILS, VOIR LE MANUEL

D’INSTRUCTIONS.

NOTA: TODAS LAS CUERDAS TIENEN UN INDICADOR DE IMPACTO DE CARGA SITUADO

ARRIBA DEL MOSQUETON. CONSULTE MAYORES DETALLES EN EL MANUAL DE

INSTRUCCIONES.

FIG. 1

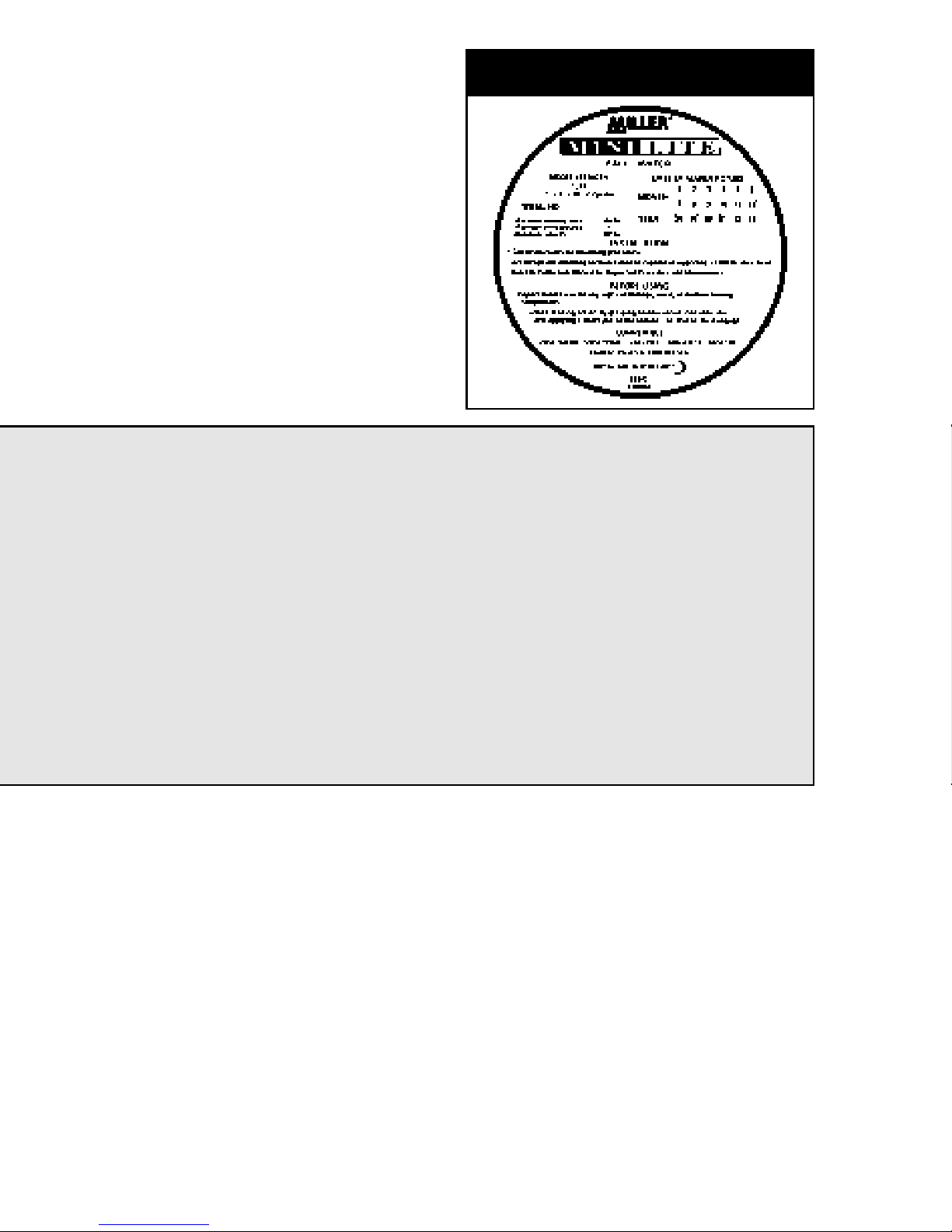

INSTRUCTION LABEL (FRONT)

WARNING LABEL (BACK)

ÉTIQUETTE D’INSTRUCTIONS

(AVANT)

ÉTIQUETTE D’AVERTISSEMENT

(ARRIÈRE)

ETIQUETA DE INSTRUCCIONES

(DELANTERA)

ETIQUETA DE ADVERTENCIA

(POSTERIOR)

LOCKING SNAP

MOUSQUETON

MOSQUETON

CON CIERRE

LIFELINE

FILIN

CUERDA

SALVAVIDAS

HOUSING

CARTER

CAJA

INSPECTION AND MAINTENANCE LOG

SERIAL NUMBER

MODEL NUMBER

DATE PURCHASED

INSPECTOR DATE

INSPECTION ITEMS NOTED

MAINTENANCE PERFORMED

REGISTRE D’INSPECTION ET D’ENTRETIEN

NUMÉRO DE SÉRIE

NUMÉRO DE MODÈLE

DATE D’ACHAT

INSPECTEUR DATE

DÉTAILS NOTÉS À L’INSPECTION

ENTRETIEN EFFECTUÉ

REGISTRO DE INSPECCION Y MANTENIMIENTO

NUMERO DE SERIE

NUMERO DE MODELO

FECHO DE COMPRA

INSPECTOR FECHA

DETALLES OBSERVADOS EN LA INSPECCION

MANTENIMIENTO EFECTUADO

I. REQUIREMENTS

A. WARNINGS AND LIMITATIONS

Proper precautions should always be taken to remove any obstructions, debris and other

material from the work area that could cause injuries or interfere with the operation of the unit.

Caution should also be taken to insure that all equipment will be clear of all other recognized

hazards and that proper precautions have been taken to address all safety issues in the

work area.

Note: Users should be familiar with pertinent regulations governing this equipment. All individuals who use this

product must be correctly instructed on how to use the system, and must read and understand the following

instructions before using the unit.

• For use by one person only. The design working load is 310 pounds (140.6 kg)—DO NOT EXCEED

THIS WEIGHT.

• Only trained personnel should use this device.

• Do not use the unit if the lanyard doesn’t retract.

• Do not use the unit if the lanyard brakes do not engage. Refer to inspection procedures for

more details.

I. EXIGENCES

A. AVERTISSEMENTS ET LIMITATIONS

Des précautions appropriées devraient toujours êtres prises pour éliminer de la zone de travail

tous les débris, obstructions et autres matériaux susceptibles de provoquer des blessures ou

d’entraver le fonctionnement du dispositif. Des mesures devraient également êtres prises pour

vérifier l’absence de tout autre risque connu susceptible d’affecter l’équipement, et vérifier que

toutes les précautions ont été prises pour assurer la sécurité dans la zone de travail.

Remarque : L’utilisateur doit toujours avoir une bonne connaissance des règlements pertinents régissant cet

équipement. Toute personne utilisant ce produit doit avoir reçu les instructions adéquates concernant

l’utilisation du système et doit lire et comprendre les instructions suivantes avant l’utilisation de l’appareil.

• Pour utilisation par une seule personne. La charge de service définie à la conception est de

310 LIVRES (140.6 kg) — NE PAS EXCÉDER CETTE CHARGE.

• Seul un personnel ayant reçu la formation convenable devrait utiliser cet appareil.

• Ne pas utiliser le dispositif si le filin ne se rétracte pas.

• Ne pas utiliser le dispositif si le frein du filin ne s’embraye pas. Pour de plus amples détails,

I. REQUERIMIENTOS

A. ADVERTENCIAS Y LIMITACIONES

Siempre se deben tomar las precauciones apropiadas para retirar del área de trabajo cualquier

obstrucción, escombros y otros materiales que puedan causar lesiones o interferir con el

funcionamiento del equipo. También se deben tomar medidas para asegurar que no existen

otros riesgos comunes y que se han tomado las debidas precauciones para abordar los

asuntos de seguridad en el área de trabajo.

Nota: Los usuarios deben estar familiarizados con los reglamentos pertinentes que rigen este equipo. Todas

las personas que utilicen este producto deben recibir las instrucciones correctas sobre el uso de este sistema

y deben leer y comprender las siguientes instrucciones antes de usar la unidad.

• Para uso por una persona solamente. La carga nominal de trabajo es 310 libras (140.6 kg) C

NO EXCEDER ESTE PESO.

• Solamente el personal entrenado debe usar este dispositivo.

• No use el equipo si la cuerda no se retrae.

• No use el equipo si los frenos de la cuerda no se enganchan. Consulte los procedimientos

de inspección para mayores detalles.

• No use el equipo si cualquier pieza del sistema parece estar dañada.

GERMANY

Dalloz Safety GmbH

Postfach 11 11 65

D-23521 LUBECK

TEL: +49-451 702 740

FAX: +49-451 798 058

JAPAN

Dalloz Safety Japan

Stork Building 3F

3-2-11 Noge, Setagaya-ku

TOKYO 158-0092

TEL: +81-3 57 582 741

FAX: +81-3 57 582 742

SOUTH AFRICA

Dalloz Safety (Pty) Ltd

P.O. Box 923

Isando 1600

TEL: +27-11 974 46 86

FAX: +27-11 974 43 49

SPAIN

Dalloz Safety

c/o Oficina Comercial de Suecia

General Martinez Campos, 19

E-28010 MADRID

TEL: +34-91 444 2609

FAX: +34-91 444 2614

SWEDEN

Dalloz Safety AB

Box 550

S-260 50 biLLESHOLM

TEL: +46-42 881 00

FAX: +46-42 729 26

UNITED KINGDOM

Dalloz Safety Ltd

Osborn Way

Hook

Hampshire RG 27 9HX

TEL: +44-1 256 693 200

TEL: +44-1 256-693-300

• Do not use the unit if any part of the system appears to be damaged.

• Do not use the unit if it has been subject to fall arresting forces. Remove the unit from service.

• Do not use the unit if the load impact indicator has been activated.

• Do not attempt to service this device.

• Do not lubricate this device.

• The lanyard must be kept clean.

• The equipment should be installed overhead and used in such a manner as to reduce the

potential for a pendulum fall.

• Allow 42" (1.06 m) of clearance below the work surface in the event of a free fall.

• Never work above the device.

• Never use the device as a restraint or positioning device.

• Never allow the lanyard to become slack or to pass under or entwine around the user’s arms,

legs, or any other obstacle or person.

voir le processus d’inspection.

• Ne pas utiliser le dispositif si un composant quelconque semble être endommagé.

• Ne pas utiliser le dispositif s’il a été soumis aux forces provoquées par un arrêt de chute.

• Ne pas utiliser le dispositif si l’indicateur de chargement a été activé.

• Ne pas tenter de réparer ce dispositif.

• Ne pas lubrifier ce dispositif.

• Veiller à maintenir la propreté du filin de sécurité.

• L’équipement doit être installé en hauteur, au-dessus du travailleur, et utilisé de façon à

réduire le risque éventuel d’une chute pendulaire.

• Prévoir une distance libre de 42 po (1.06 m) sous la surface de travail pour l’arrêt d’une

chute libre éventuelle.

• Ne jamais travailler au-dessus du dispositif.

• No use este equipo si ha estado sometido a las fuerzas de una parada de caída.

• No use este equipo si el indicador de impacto de carga ha sido activado.

• No intente reparar este equipo.

• No lubrique este mecanismo.

• La cuerda debe mantenerse limpia.

• El equipo debe ser instalado en una posición superior y de tal manera que se reduzca el

potencial de una caída oscilante.

• Deje un espacio libre de 42” (1.06 m) debajo de la superficie de trabajo en el caso de una

caída libre.

• Nunca trabaje más arriba del dispositivo.

• Nunca use el dispositivo como un mecanismo de restricción o posicionamiento.

• Nunca permita que la cuerda esté floja o que pase debajo o se enrolle en los brazos, piernas

del usuario o en cualquier otro obstáculo o persona.
