patura p30 User manual

BEDIENUNGSANLEITUNG
Beachten Sie alle Hinweise vor Inbetriebnahme!
MODE D´EMPLOI
Lire toutes les instructions avant l´usage!
USER MANUAL
Read full instructions before use!

- 2-
Inhaltsverzeichnis
DEUTSCH 3
Elektrozäune und Ihr neues PATURA Elektrozaungerät 3
Installation und Bedienung 3
Errichtung eines Elektrozaunes 6
Sicherheitshinweise 8
Häufige Fragen/Problemlösungen 11
Reparaturen 12
Technische Daten 12
FRANÇAIS 13
Les clôtures électriques et votre électrificateur PATURA 13
Installation et utilisation 13
Montage d’une clôture électrique 16
Conseils de sécurité 18
Questions fréquemment posées/Problèmes et solutions 21
Réparation 22
Fiche technique 22
ENGLISH 23
Electric Fencing and your PATURA Energiser 23
Installation and Operation 23
Building an Electric Fence 26
Safety Considerations 28
Frequently Asked Questions/Troubleshooting 30
Servicing 31
Product Specifications 31

DEUTSCH
Elektrozäune und Ihr neues PATURA Elektrozaungerät
Wichtig: Vor Inbetriebnahme Installations- und Betriebsanleitung lesen
Vielen Dank, dass Sie sich für ein PATURA P30 Elektrozaungerät entschieden haben.
Durch Ihre Wahl ein PATURA Gerät zu kaufen, haben Sie sich für den höchsten Standard
bei Elektrozäunen entschieden.
Teile Ihres Elektrozaungerätes
1. Zaunclip
2. Geräteeinsatz
3. Halteclips
4. Gehäuse
5. Externer Batterieanschluss Pos +
6. Externer Batterieanschluss Neg -
7. Anschluss der externen Zaunzuleitung
8. Impulsanzeige
9. Geschwindigkeitsschalter (Langsam, Schnell, Aus)
10. Griff
11. Aufnahme für Standfuß
12. Rotes Batterieanschlusskabel
13. Schwarzes Batterieanschlusskabel
14. Grüne Anschlussklemme für Erdung
15. Gelbes externes Zaunanschlusskabel
Installation und Bedienung
Betriebsgeschwindigkeit
Mit dem Schalter (9) am Elektrozaungerät können Sie die Betriebsgeschwindigkeit einstellen.
AUS 0  •Wenn Sie am Zaun arbeiten.
Langsam 1 •  Ein Impuls ungefähr alle 2,5 Sekunden - für normale Tierkontrolle.
Schnell 2 •Ein Impuls ungefähr alle 1,5 Sekunden - für die Eingewöhnung neuer Tiere.
Die Impulsanzeige (8) blinkt bei jedem Impuls der an den Zaun geht.
Stromquellen
Das Elektrozaungerät kann wie folgt betrieben werden:
• Vier interne Batterien Größe D - Mono
• Eine externe 12V Batterie
- 3-

- 4-
Interne oder externe Batterie?
Verwenden Sie nachfolgende Tabelle, um festzustellen, welche Batterie Ihren
Anforderungen genügt.
Nichtaufladbare Batterien
Batterie Typ Menge Schnell Langsam Einbauort
Größe D – Mono Alkaline Batterien 4 20 – 25 Tage 30 – 40 Tage intern
Aufladbare Batterien
Batterie Typ Menge Schnell Langsam Einbauort
12 V Gel-Akku (7 Ah) 1 22 – 27 Tage 33 – 40 Tage extern
12 V Nassbatterie (50 Ah) 1 5 – 7 Monate 8 – 10 Monate extern

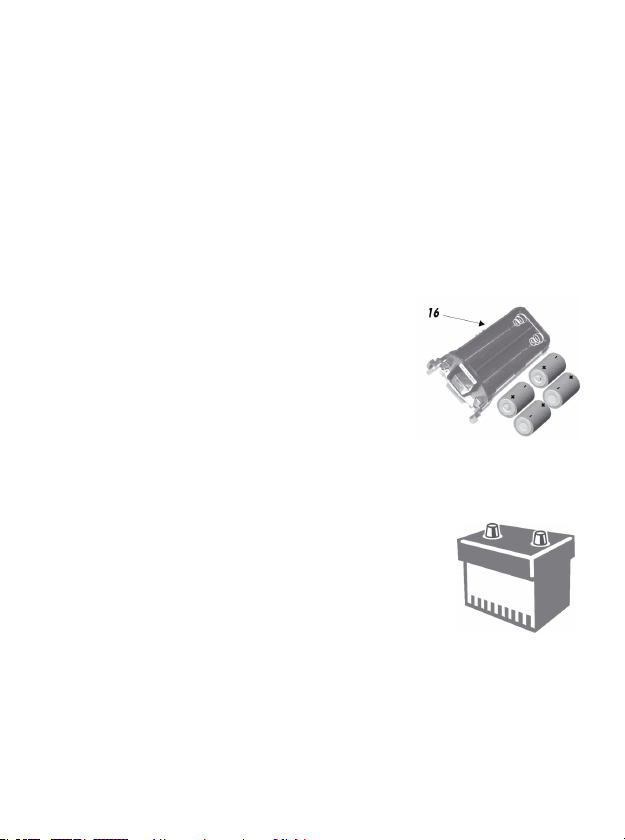

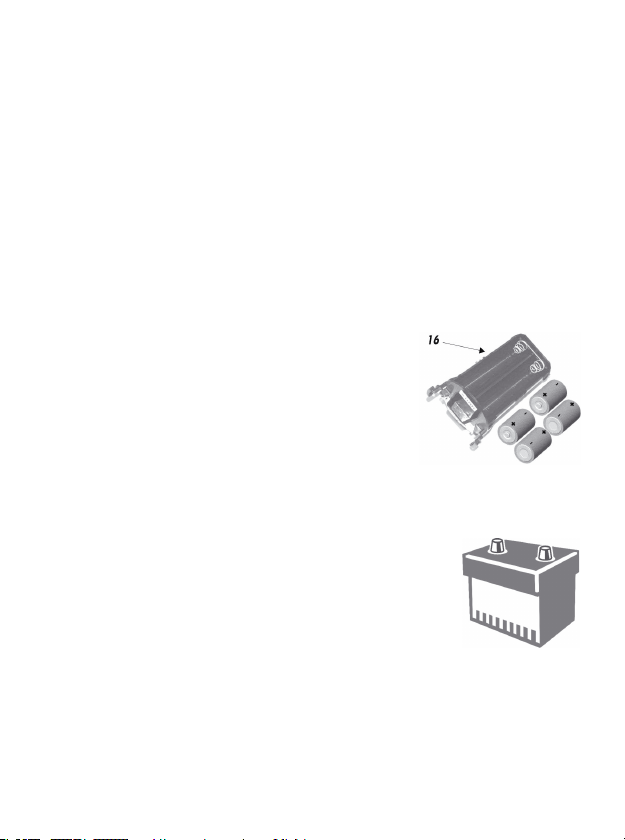

Einsetzen der internen Batterien
Schalten Sie den Geschwindigkeitsschalter (9) auf AUS.
Halten Sie das Gerät flach in einer Hand, mit der Aufnahme
für den Standfuß (11) nach oben. Mit der anderen Hand
drücken Sie die Halteclips (3) zusammen, um den Geräte-
einsatz auszuklinken (2). Ziehen Sie mit dem Griff (10) den
Geräteeinsatz heraus (2).
Setzen Sie 4 Batterien, Größe D - Mono, in der angegebenen
Richtung, in das Batterie-Fach (16) ein. Setzen Sie den Geräteeinsatz wieder ein, indem
Sie fest auf den Griff (10) drücken bis er einrastet.
Anschluss der externen Batterie
Schalten Sie den Geschwindigkeitsschalter (9) auf AUS. Verge-
wissern Sie sich, dass alle internen Batterien entfernt worden sind.
Verbinden Sie das rote Batterieanschlusskabel (12) mit dem
externen Batterieanschluss Pos + (5).
Verbinden Sie das schwarze Batterieanschlusskabel (13) mit dem
externen Batterieanschluss Neg - (6).
Verbinden Sie die rote Batterieanschlussklemme mit dem Pluspol der externen Batterie.
Verbinden Sie die schwarze Batterieanschlussklemme mit dem Minuspol der externen
Batterie.
Benutzung des P30 Elektrozaungerätes
Achten Sie auf eine sichere und stabile Befestigung des Elektrozaungerätes. Verbinden
Sie den Zaunclip (1) mit dem Zaun und die Erdungsklemme (14) mit einem geeigneten
Erdungssystem.

Montagemöglichkeiten
Zaunmontage
Wenn Sie den Zaunclip (1) herunterdrücken, können Sie
das Elektrozaungerät direkt an den Zaundraht hängen.
Verbinden Sie die Erdungsklemme (14) mit einem in den
Boden eingeschlagenen verzinkten Erdstab.
P30 mit Standfuß
Das Elektrozaungerät kann an einem Standfuß befestigt
werden.
In festem Boden eingetreten ist er eine ideale Befestigung, um ein
P30 Elektrozaungerät anzubringen. Befestigen Sie das gelbe externe
Zaunanschlusskabel (15) mit dem Anschluss der externen Zaunzuleitung (7)
und verbinden Sie das andere Ende mit dem Zaun. Befestigen Sie die grüne
Erdungsklemme (14) mit einem in den Boden eingeschlagenen verzinkten
Erdstab. In feuchter Erde können Sie den Standfuß als Erdstab mitbenutzen.
Wichtige Warnhinweise
Das tragbare Elektrozaungerät PATURA P30 darf NICHT mit einem Gerät verbunden wer-
den, das ans Stromnetz angeschlossen ist (z.B. Batterie-Ladegeräte).
• Betreiben Sie das P30 Elektrozaungerät nur in senkrechter Stellung und tauchen Sie es
nicht in Wasser ein.
• Entfernen Sie die internen Batterien, wenn sie leer sind oder wenn Sie das Gerät
längere Zeit lagern wollen.
• Ersetzen Sie immer einen kompletten Satz Batterien und mischen Sie keine unterschied-
lichen Batteriemarken oder -arten.
12 Volt Blei-Batterien (Nassbatterien)
• Vermeiden Sie Batteriesäure zu verschütten und überprüfen Sie den Säurestand regel-
mäßig.
• Vermeiden Sie Tiefentladung Ihrer Batterien.
• Leere oder schwache Batterien nicht lange aufbewahren, immer gleich nachladen.
• Halten Sie das Elektrozaungerät von ätzenden und explosiven Batteriegasen fern.
- 5-

Errichtung eines Elektrozauns

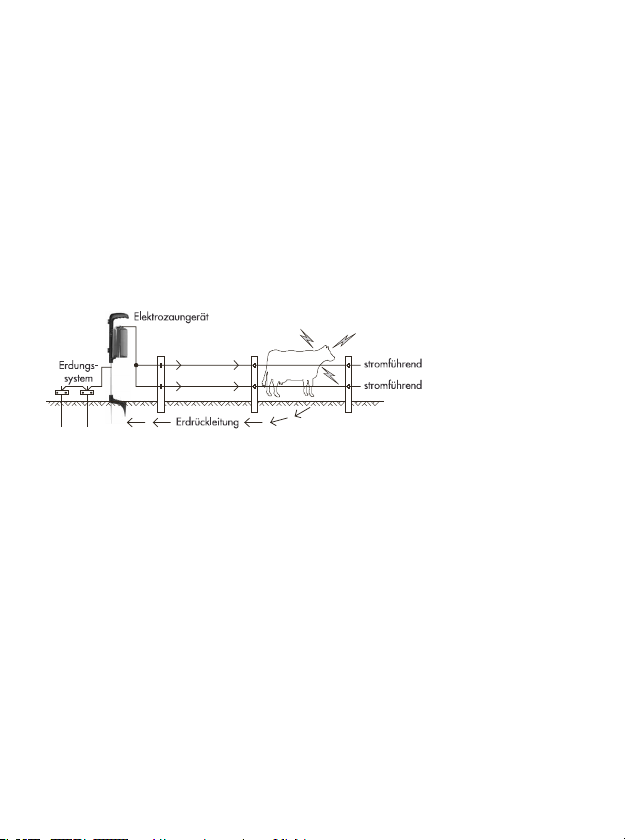

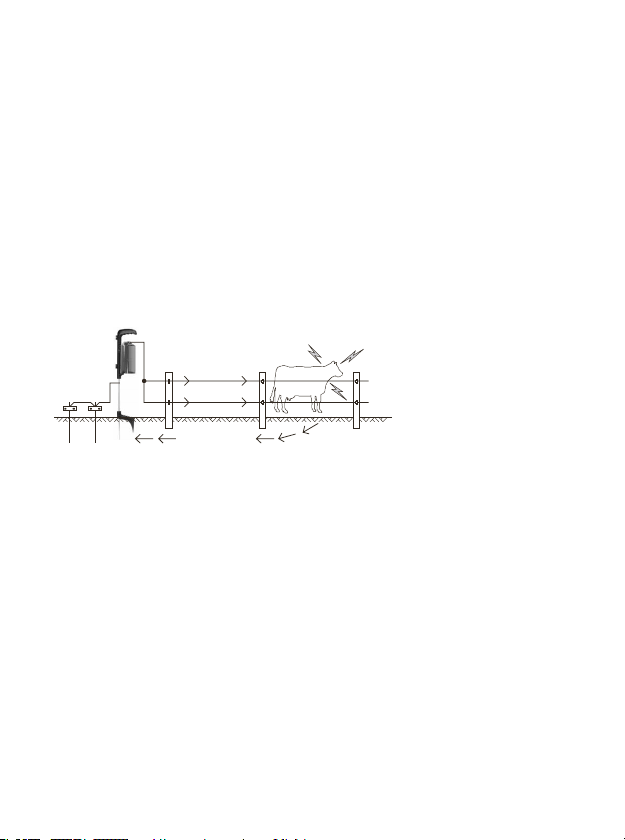

Bestandteile eines Elektrozauns
Ein Elektrozaunsystem umfasst die folgenden Bestandteile:
• ein Elektrozaungerät.
• ein Erdungssystem. Das Erdungssystem beinhaltet eine Reihe von Metallstäben, die im
Boden stecken und an den Erdungsanschluss am Elektrozaungerät angeschlossen sind.
• Doppelt isoliertes PATURA Hochspannungskabel. Ver binden das Elektrozaungerät mit
der Erde und dem Zaun.
• einen isolierten Zaun. Angeschlossen an den Zaunanschluss des Elektrozaungeräts.
Verschiedenste Zaunformen sind möglich (siehe unten).
Hinweis: Das Tier bekommt einen Stromschlag, wenn es den Stromkreis zwischen Zaun und
Boden schließt. Der Zaun besteht aus stromführenden Drähten und erfordert leitfähige Böden.
Zaunvarianten
Zäune können auf die Tierart und auf das verfügbare Material abgestimmt werden.
Besprechen Sie mit Ihrem PATURA Händler, welche Lösung für Sie am Besten geeignet ist.
Elektro-Festzäune
PATURA bietet eine Reihe von Produkten für die Errichtung von fest installierten
Elektrozäunen. Mit Elektro-Festzäunen kann der Landwirt bei fachgerechter Montage:
• Größere Flächen einzäunen
• Optimale Stromführung bei großen Längen erreichen.
• Auf Jahre wartungsfreie Zäune betreiben
Mobile Elektrozäune
PATURA bietet eine Reihe von Produkten für die Errichtung von versetzbaren Elektro-
zäunen. Mit einem mobilen Zaun, der schnell und einfach zu montieren ist, kann der
Landwirt:
• kleinere Koppeln (Felder) einzäunen
• Tierherden getrennt halten
• das Futter rationieren
- 6-

Hinweis: Für kleinere und wildere Tiere sollten Sie zusätzliche Drähte verwenden.
Falls eine größere Sichtbarkeit des Zauns erforderlich ist (z.B. bei Pferden), sollte ein
Kunststoffbreitband verwendet werden.
Installation und Überprüfung eines Erdungssystems
Wählen Sie einen geeigneten Ort für das Erdungssystem. Dieser Ort muss:
• mindestens 10 m von anderen Erdungssystemen (wie z.B. Telefon- und Stromleitungen)
entfernt sein.
• abseits von Tieren oder anderen Verkehrsbewegungen liegen, die die Installation
beeinträchtigen könnten.
• für Wartungszwecke leicht überwachbar sein.
• idealerweise über feuchten Boden verfügen (also an einem schattigen oder sumpfigen
Platz).
Die Erdung muss nicht direkt neben dem Elektrozaungerät sein.
Versenken Sie den beigefügten Erdstab im Boden. Schließen Sie das grüne Erdkabel vom
Elektrozaungerät an den Erdstab an.
Häufig, speziell bei schlecht leitfähigen und trockenen Böden, sind längere bzw. mehrere
Erdstäbe erforderlich. Verbinden Sie diese in Reihe mit den vorhandenen Erdstäben bzw.
mit dem Erdungsanschluß des Gerätes. Achten Sie auf gute Verbindungen im Bereich der
Erdung.
Die Länge des Erdstabes sollte mindestens 0,65 m betragen.

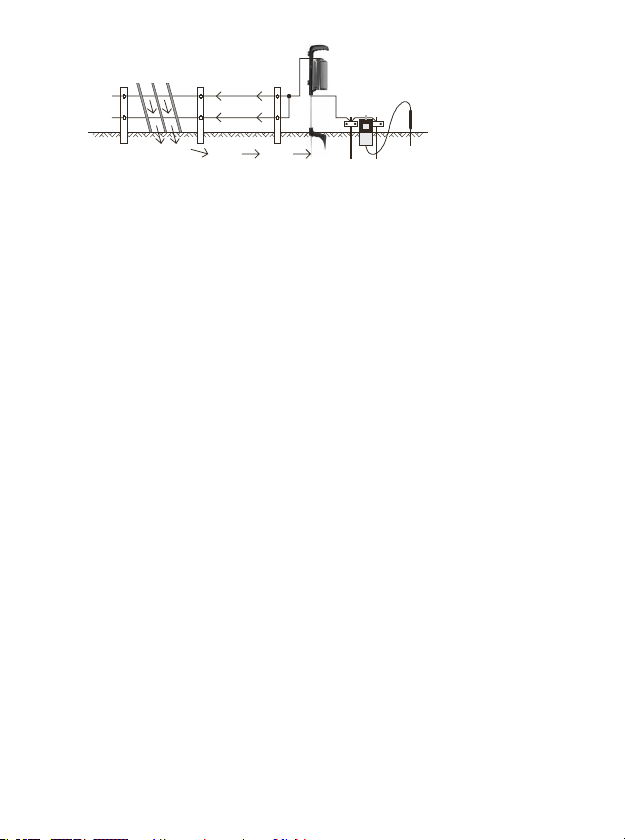

Um das Erdungssystem zu überprüfen, verfahren Sie wie folgt:
1. Schalten Sie das Elektrozaungerät aus.
2. Verursachen Sie in einem Abstand von mindestens 100 m vom Elektrozaungerät einen
schweren Kurzschluss am Zaun, indem Sie mehrere Stahlstäbe oder Rohre an den
Zaun lehnen. Die besten Ergebnisse werden erzielt, wenn die Zaunspannung dort auf
2000 V oder weniger abgesenkt wird. Bei trockenen oder sandigen Böden müssen die
Stahlstäbe möglicherweise bis zu 300 mm tief in den Boden gesteckt werden.
3. Schalten Sie das Elektrozaungerät wieder ein.
4. Vergewissern Sie sich mit einem PATURA Digital-Voltmeter, dass die Zaunspannung
unter 2 kV liegt.
5. Überprüfen Sie Ihr Erdungssystem. Stecken Sie den Erdstab des Voltmeters in gewissem
Abstand (soweit die Kabellänge erlaubt) vom letzten Erdstab in den Boden und halten
Sie den Meßkontakt an den letzten Erdstab. Der Spannungsprüfer sollte nicht mehr als
0,5 kV anzeigen. Ist die Spannung höher, muss die Erdung verbessert werden. Bringen
Sie in diesem Fall entweder zusätzliche Erdstäbe an, oder suchen Sie für die bereits
verwendeten Erdstäbe einen besseren Boden. Ideal wäre eine Spannung unter 0,2 kV.
- 7-

Sicherheitshinweise
Sicherheitshinweise gemäß dem europäischen Sicherheitsstandard EN 60335-2-76
Definition verwendeter Fachbegriffe
Elektrozaungerät – Ein Gerät, das in regelmäßigen Abständen Spannungsimpulse an den
angeschlossenen Zaun schickt.
Zaun – Eine Absperrung für Tiere oder zu Sicherheitszwecken, bestehend aus einem oder
mehreren Leitern wie beispielsweise Metalldrähte, Stangen oder Schienen.
Elektrozaun – Ein von der Erde isolierter Zaun mit einem oder mehreren Leitern, durch
den von einem Elektrozaungerät aus Stromstöße geschickt werden.
Zaunschaltkreis – Alle leitenden Teile oder Komponenten in einem Elektrozaungerät, die
galvanisch an die Ausgangsklemmen angeschlossen sind oder angeschlossen werden
können.
Erdstab – Ein Metallteil, das in der Nähe eines Elektrozaungeräts in den Boden versenkt
und elektrisch an den Erdungsanschluss des Elektrozaungeräts angeschlossen wird und
das von anderen Erdungssystemen unabhängig ist.
Anschlusskabel – Ein elektrischer Leiter zum Anschluss des Elektrozaungeräts an den
elektrischen Weidezaun oder den Erdstab.
Elektrischer Weidezaun – Ein Elektrozaun zum Hüten von Tieren oder zum Fernhalten von
Tieren von bestimmten Bereichen.
Stromführende Leiter – Drähte, durch die Hochspannungsimpulse vom Elektrozaungerät
geschickt werden.
Anforderungen für elektrische Weidezäune
Elektrische Weidezäune und die zugehörigen Zusatzgeräte sind so zu installieren, bedienen
und warten, dass die Gefahr für Menschen, Tiere und deren Umfeld so gering wie möglich ist.
Elektrozaunkonstruktionen, bei denen die Gefahr groß ist, dass Tiere oder Personen
hängenbleiben, sind zu vermeiden.
Dieses Elektrozaungerät ist nicht für die Verwendung durch unbeaufsichtigte Kinder
oder behinderte Personen bestimmt, es sei denn, sie werden von einer verantwortlichen
Person überwacht, um zu gewährleisten, dass sie das Elektrozaungerät sicher benutzen
- 8-
Kurzschluß
Erdung
Elektrozaun-
Gerät
Erdung
DVM
Elektrozaungerät
stromführend
stromführend

können. Kinder müssen überwacht werden, um sicherzugehen, dass sie nicht mit dem
Elektrozaungerät spielen.
Ein elektrischer Weidezaun darf nicht an zwei oder mehr verschiedene Elektrozaungeräte
angeschlossen werden.
Der Abstand zwischen den Drähten zweier elektrischer Weidezäune, die von getrennten,
unabhängig getakteten Elektrozaungeräten gespeist werden, muss mindestens 2,5 m
betragen. Falls die Lücke geschlossen werden soll, sind zu diesem Zweck elektrisch nicht-
leitende Materialien oder eine isolierte Metallabsperrung zu verwenden.
Stacheldrahtzaun und scharfkantiger Draht dürfen nicht an ein Elektrozaungerät ange-
schlossen werden.
Der oder die stromführenden Drähte eines elektrischen Weidezauns können durch einen
nicht-stromführenden Zaun mit Stacheldraht oder scharfkantigem Draht ergänzt werden.
Die Stützvorrichtungen der stromführenden Drähte sind so auszulegen, dass zwischen den
stromführenden Drähten und der vertikalen Ebene der nicht-stromführenden Drähte, ein
Mindestabstand von 15 cm gewährleistet ist. Der Stacheldraht und der scharfkantige Draht
sind in regelmäßigen Abständen zu erden. Wir empfehlen aus Sicherheitsgründen bei die-
sen Zäunen auf Abstandsisolatoren nur Geräte unter 5 Joule Impulsenergie zu verwenden.
Befolgen Sie unsere Erdungsempfehlungen. Siehe “Installation und Überprüfung eines
Erdungssystems”.
Zwischen den Erdstäben des Elektrozaungeräts und möglichen anderen Komponenten, die
an ein Erdungssystem angeschlossen sind, wie beispielsweise der Schutzerdung der Strom-
versorgung oder der Erdung des Telefonnetzes, ist ein Mindestabstand von 10 m einzuhalten.
In Gebäuden verlaufende Anschlussleitungen sind wirksam von den geerdeten Bauele-
menten des Gebäudes zu isolieren. Zu diesem Zweck können isolierte Hochspannungs-
kabel verwendet werden.
Unterirdische Anschlussleitungen sind in einem Isolierrohr zu verlegen. Alternativ dazu
können isolierte Hochspannungskabel verwendet werden. Die Anschlussleitungen sind vor
Beschädigungen durch in den Boden einsinkende Tierhufe oder Fahrzeugreifen zu schützen.
Anschlussleitungen dürfen nicht zusammen mit Netzstrom-, Kommunikations- oder
Datenkabeln im selben Rohr verlegt werden.
Anschlussleitungen und elektrische Weidezaundrähte dürfen nicht oberhalb von
Freileitungen oder überirdischen Kommunikationsleitungen geführt werden.
Kreuzungen mit Freileitungen sind nach Möglichkeit zu vermeiden. Ist eine Kreuzung
unumgänglich, hat sie unterhalb der Stromleitung unter einem möglichst rechten Winkel
zu erfolgen.
Werden Anschlussleitungen und elektrische Weidezaundrähte in der Nähe einer
Freileitung installiert, dürfen die Abstände nicht geringer sein als die wie folgt angege-
benen Werte.
- 9-

Mindestabstände von Stromleitungen für elektrische Weidezäune:
Spannung Stromleitung Abstand
≤ 1.000 V 3 m
> 1.000 ≤ 33.000 V 4 m
> 33.000 V 8 m
Werden Anschlussleitungen und elektrische Weidezaundrähte in der Nähe einer
Freileitung installiert, darf ihre Höhe über dem Boden nicht mehr als 3 m betragen. Dies
gilt für Elektrozäune zu beiden Seiten der orthogonalen Projektion des äußersten Leiters
der Stromleitung auf dem Boden in einem Abstand bis zu:
• 2 m bei Stromleitungen mit einer Nennspannung nicht über 1.000 V.
• 15 m bei Stromleitungen mit einer Nennspannung über 1.000 V.
Elektrozaungeräte zur Versorgung von Elektrozaunanlagen auf der Weide dürfen nicht in
feuergefährdeten Räumen wie Scheunen, Tennen und Stallungen untergebracht werden.
Zur Verhütung von Blitzschäden muß vor der Einführung der Zaunzuleitung in das
Gebäude in diese Zuleitung eine Blitz-Schutzeinrichtung (Funkenstrecke mit Erdung) ein-
gebaut werden.
Für Elektrozäune zur Abschreckung von Vögeln, zur Einzäunung von Haustieren oder zur
Gewöhnung von Tieren wie Kühen an Elektrozäune reicht ein Elektro zaungerät mit gerin-
ger Leistung, um ein zufriedenstellendes und zuverlässiges Ergebnis zu erzielen.
Bei Elektrozäunen, die Vögel davon abhalten sollen, sich auf Gebäuden niederzulassen,
sollte kein Zaundraht geerdet sein. An sämtlichen Stellen, an denen Personen mit den
Leitern in Berührung kommen könnten, ist ein Warnschild nach dem unten gezeigten
Vorbild anzubringen.
Kreuzt ein elektrischer Weidezaun einen öffentlichen Weg, ist im Elektrozaun am Ort
der Kreuzung ein stromfreies Tor oder ein anderer Zugang vorzusehen. An jeder solchen
Kreuzung sind die stromführenden Drähte mit Warnschildern zu versehen.
Sämtliche Abschnitte eines elektrischen Weidezauns, die entlang einer öffentlichen Straße
oder eines öffentlichen Wegs verlaufen, sind in kurzen Abständen mit Sicherheitsschildern
zu kennzeichnen, die fest an den Zaunpfählen oder an den Drähten montiert werden.
• Die Abmessungen der Warnschilder müssen mindestens 100x200 mm betragen.
• Als Hintergrundfarbe für beide Seiten der Warnschilder ist gelb zu wählen.
Der Aufdruck auf dem Schild muss schwarz sein und entweder
folgender Abbildung entsprechen:
oder ein Text des Inhalts “Vorsicht Elektrozaun” wiedergeben.
• Der Aufdruck muss unlöschbar und mindestens 25 mm hoch sein.
Achten Sie darauf, dass sämtliche netzbetriebenen Zusatzgeräte, die an
den elektrischen Weidezaun angeschlossen werden, zwischen dem Zaunkreislauf und der
Netzversorgung ebenso stark isoliert sind wie das Elektrozaungerät selbst.
- 10 -

- 11 -
Zusatzgeräte sind vor Witterungseinflüssen zu schützen, es sei denn sie sind vom
Hersteller für die Verwendung im Freien ausgewiesen und haben eine IP-Schutz von min-
destens IPX4.
Häufige Fragen und Problemlösungen
Welche Spannung ist für die Kontrolle der Tiere erforderlich?
4 kV ist die allgemein anerkannte Mindestempfehlung für das Hüten von Tieren.
Allerdings brauchen Sie auch ein gut gebautes Zaunsystem, um sicherzustellen, dass die
Tiere nicht durch die stromführenden Drähte schlüpfen können.
Die Zaunspannung liegt unter 4 kV. Wie kann ich die Spannung erhöhen?
Überprüfen Sie das Elektrozaungerät. Vergewissern Sie sich, dass das Elektrozaungerät
nicht auf halbe Leistung gestellt ist. Trennen Sie das Elektrozaungerät vom Zaunsystem ab.
Messen Sie mit Hilfe eines PATURA Zaun-Kompasses, Digital-Voltmeters oder Zaunprüfers
die Spannung an den Klemmen des Elektrozaungeräts. Beträgt die Spannung weniger als
6 kV, lassen Sie Ihr Gerät von Ihrem PATURA Kundendienst überprüfen.
Überprüfen Sie die Erdung des Elektrozaungeräts. Verfahren Sie gemäß der Anleitung
unter “Installation und Überprüfung eines Erdungssystems” auf Seite 7.
Suchen Sie Ihren Zaun nach Defekten ab. Die häufigste Ursache für niedere
Spannungswerte sind Defekte in der Zaunleitung.
Sind der Zaun, die Erdung und das Elektrozaungerät in einem guten Zustand und die
Spannung ist dennoch unter 4 kV, wenden Sie sich an Ihren PATURA Händler. Er wird
Ihnen behilflich sein, herauszufinden, ob kürzlich durchgeführte Erweiterungen Ihres
Zauns oder der Zustand des Bodens die Ursache für die unzureichende Spannung sein
könnten.
Wie kann ich einen Defekt orten?
Für die Fehlersuche empfehlen wir den PATURA Zaun-Kompass. Dieses kombinierte
Spannungs- und Strommessgerät ermöglicht das schnelle Finden von Stellen mit starkem
Stromverlust. Alternativ dazu können Sie ein PATURA Digital-Voltmeter oder einen
Zaunprüfer verwenden. Verwenden Sie Zaunschalter, um die Stromversorgung einzelner
Zaunabschnitte zu unterbrechen. Steigt die Zaunspannung wenn ein Zaunabschnitt abge-
schaltet ist, untersuchen Sie diesen Abschnitt auf mögliche Mängel.
Auf dem Elektrozaungerät blinkt kein Lämpchen.
Überprüfen Sie die Stromversorgung. Vergewissern Sie sich, dass die Stromversorgung
eingeschaltet ist. Falls das Elektrozaungerät dennoch nicht funktioniert, lassen Sie es von
Ihrem PATURA Kundendienst überprüfen.

- 12 -
Reparaturen
Das Elektrozaungerät enthält keine Teile, die vom Kunden gewartet werden können. Für
Reparaturen muss es zu einer PATURA Kundendienststelle gebracht werden.
Technische Daten P30
Stromversorgung 6 V dc 12 V dc
Stromverbrauch Langsam (1) 13 mA (6V) 7 mA (12V)
Schnell (2) 24 mA (6V) 13 mA (12V)
Ausgangsspannung Ohne Last 8,0 kV
500 Ohm 2,0 kV
Max. Impulsenergie 0,12 J bei 2000 Ohm
Ladeenergie 0,16 J
Abmessungen (BxHxT) 105x265x100 mm
Gewicht 0,6 kg

FRANÇAIS
Les clôtures électriques et votre nouvel électrificateur PATURA
Important : lire les recommandations d’installation et de mise en service avant usage
Nous vous remercions d’avoir porté votre choix sur l’électrificateur PATURA P30. En
achetant un appareil PATURA vous avez opté pour un produit haut de gamme dans le
domaine des clôtures électriques.
Les éléments de l’électrificateur :
1. Clip de clôture
2. Compartiment
3. Languettes de maintien
4. Boîtier
5. Borne externe de la batterie pôle +
6. Borne externe de la batterie pôle –
7. Borne de l’arrivée externe de la clôture
8. Affichage impulsions
9. Variateur de vitesse (lent, rapide, arrêt)
10. Poignée
11. Encoche pour pied de support
12. Câble rouge raccordement batterie
13. Câble noir raccordement batterie
14. Pince verte raccordement terre
15. Câble jaune raccordement clôture
Installation et utilisation
Vitesse de fonctionnement
Le variateur de vitesse de l’électrificateur (9) vous permet de régler la vitesse de fonctionnement.
Arrêt 0 Quand vous effectuez des travaux sur la clôture.
Lent 1 Une impulsion environ toutes les 2,5 secondes – gardiennage normal des animaux.
Rapide 2 Une impulsion environ toutes les 1,5 secondes – éducation de nouveaux animaux.
L’affichage d’impulsions (8) clignote à chaque impulsion qui part en direction de la clôture.
Alimentation
L’électrificateur peut être alimenté au choix par :
• quatre piles internes de 1,5 volts
• une batterie externe de 12 volts
- 13 -

Choix du mode d’alimentation
Consultez le tableau ci-dessous pour déterminer quelle batterie correspond le mieux à vos
besoins.
Piles non rechargeables
Type Quantité Mode rapide Mode lent Mode montage
1,5V, type LR20, alcaline 4 jusqu’à 20 – 25 jours jusqu’à 30 – 40 jours interne
Batteries rechargeables
Type Quantité Mode rapide Mode lent Mode montage
Accu 12 V gélifié (7 Ah) 1 jusqu’à 22 – 27 jours jusqu’à 33 – 40 jours externe
Accu 12 V humide (50 Ah) 1 jusqu’à 5– 7 mois jusqu’à 8 – 10 mois externe
Montage des piles internes
Mettez le variateur de vitesse (9) en position arrêt (AUS/ OFF/
ARRÊT). Tenez l’appareil d’une main avec l’encoche pour le
pied de support (11) tournée vers le haut. De l’autre main
pressez sur les languettes de maintien (3) de façon à pouvoir
dégager le compartiment (2). Tirez sur la poignée (10) pour
l’ouvrir. Introduisez les 4 piles de 1,5 volts en tenant compte des
polarités indiquées dans le compartiment à piles (16).
Remettez le compartiment en place en appuyant sur la poig-
née (10) jusqu’à ce qu’il s’enclenche.
Raccordement de la batterie externe
Mettez le commutateur de réglage vitesse (9) en position arrêt (AUS/
OFF/ARRÊT). Assurez-vous que le compartiment à piles soit vide.
Connectez le câble de raccordement rouge de la batterie (12) à la
borne externe de la batterie Pos + (5).
Connectez le câble de raccordement noir de la batterie (13) à la
borne externe de la batterie Neg – (6).
Raccordez la pince de raccordement rouge de la batterie à la borne
positive de la batterie externe.
Raccordez la pince de raccordement noire de la batterie à la borne négative de la batte-
rie externe.
- 14 -

Utilisation de l’électrificateur P30
Veillez à ce que l’électrificateur ait une fixation sûre et stable. Raccordez le clip de clôture
(1) à la clôture et la pince de raccordement de la mise à la terre (14) à une prise de terre
appropriée.
Possibilités de montage
Montage sur la clôture
Si vous repliez le clip de clôture (1), vous avez la
possibilité de suspendre l’électrificateur directement au
fil de la clôture. Raccordez la pince de mise à la terre
(14) à un piquet de terre galvanisé, enfoncé dans le
sol.
P30 avec pied de support
L’électrificateur peut être fixé sur un pied de support. Enfoncé dans un sol
ferme, ce pied est une fixation idéale pour l’électrificateur P30. Raccordez
le câble de raccordement jaune externe de la clôture (15) à la borne de
l’arrivée externe de la clôture (7) et l’autre extrémité à la clôture. Fixez la
pince de raccordement verte de la mise à la terre (14) à un piquet de terre
galvanisé, enfoncé dans le sol. Si le sol est humide, vous pouvez utiliser le
pied de support comme piquet de terre.
Conseils de sécurité importants
Il est interdit de raccorder l’électrificateur portable PATURA P30 à un appareil raccordé
au réseau (par exemple un chargeur de batterie).
N’utilisez l’électrificateur P30 qu’en position verticale et ne le plongez pas dans l’eau.
Retirez les piles internes quand elles sont vides ou lorsque vous avez l’intention de stocker
l’appareil un certain temps.
Remplacez toujours toutes les piles et ne combinez pas plusieurs marques ou sortes de
piles.
Batteries en plomb 12 volts (batteries humides)
Évitez de répandre l’acide de batterie et contrôlez-en le niveau régulièrement.
Évitez que votre batterie ne se décharge complètement.
Rechargez immédiatement votre batterie si elle est faible ou déchargée.
Protégez votre électrificateur des gaz de batterie corrosifs et explosifs.
- 15 -

Montage de la clôture électrique
Les éléments de la clôture électrique
Une clôture électrique se compose des éléments suivants :
• un électrificateur
• une prise de terre qui comporte un certain nombre de piquets de terre enfoncés dans
le sol et connectés à la borne de terre de l’électrificateur.
• des câbles de raccordement qui connectent l’électrificateur à la prise de terre et à la
clôture électrique.
• une clôture isolée connectée à la borne de clôture de l’électrificateur. Plusieurs types de
clôture sont envisageables (voir ci-après).
Remarque : l’animal reçoit une décharge électrique quand il boucle le circuit électrique
entre la clôture et le sol. La clôture se compose de fils conducteurs et nécessite une bonne
conductibilité du sol.
Les différents types de clôture
Vous pouvez choisir vos clôtures en fonction de l’espèce animale et du matériel dont vous
disposez. Consultez votre distributeur PATURA pour trouver la solution la mieux adaptée
à vos besoins.
Clôtures électriques permanentes
PATURA vous propose toute une gamme de produits pour aménager des clôtures
électriques permanentes. Ces clôtures, installées de manière appropriée, présentent pour
l’exploitant les avantages suivants :
• l’aménagement d’un grand périmètre.
• une conductibilité du courant optimale sur longue distance.
• des clôtures qui ne nécessitent aucun entretien pendant des années.
- 16 -
Électrificateur
Prise
de terre
Retour à la terre
Fil électrifié
Fil électrifié

Clôtures électriques mobiles
PATURA vous propose toute une gamme de produits pour aménager des clôtures
électriques mobiles. Ces clôtures, installées de manière appropriée, présentent pour
l’exploitant les avantages suivants :
• l’aménagement de pâtures ou de parcelles de plus petite taille.
• la séparation de différents troupeaux.
• la pratique du pâturage rationné.
Remarque : utilisez des fils supplémentaires pour des espèces animales plus petites ou plus
sauvages. Rajoutez si nécessaire un ruban plastique large pour une meilleure visibilité de
la clôture (avec les chevaux par exemple).
Installation et vérification de la prise de terre
Choisissez un emplacement approprié pour votre prise de terre. Cet emplacement doit
remplir les conditions suivantes :
• être à au moins 10 mètres de distance de toute autre prise de terre (lignes
téléphoniques ou électriques)
• être protégé des animaux ou des véhicules qui pourraient endommager l’installation
• être facile à surveiller pour assurer la maintenance
• avoir si possible un sol humide (donc un endroit ombragé ou marécageux). La mise à
la terre ne doit pas être faite obligatoirement à proximité de l’électrificateur.
Enfoncez le piquet de terre fourni avec l’électrificateur complètement dans le sol.
Connectez le câble vert de mise à la terre de l’électrificateur au piquet de terre. Il arrive
fréquemment que le sol soit sec ou mauvais conducteur, ce qui vous oblige à utiliser des
piquets de terre plus longs ou même des piquets supplémentaires. Effectuez alors un mon-
tage en série de tous les piquets ou raccordez-les à la borne de terre de votre électrifica-
teur. Veillez à avoir de bons raccordements au niveau de la mise à la terre. Le piquet doit
avoir une hauteur minimum de 0,65 m.
Vous pourrez vérifier votre prise de terre en procédant comme suit :
1. Arrêtez l’électrificateur.
2. Provoquez à une centaine de mètres de distance de l’électrificateur un court-circuit
en appuyant des piquets en acier ou des tuyaux contre la clôture. Vous obtiendrez les
meilleurs résultats si la tension de la clôture descend à cet endroit à 2 000 volts ou
moins. Si le sol est sec ou sablonneux, il faudra peut-être enfoncer les piquets en acier
à une profondeur de 300 mm dans le sol.
3. Remettez l’électrificateur en marche.
- 17 -

4. Utilisez le voltmètre numérique PATURA pour vous assurer que la tension de la clôture
est inférieure à 2 kV.
5. Contrôlez votre prise de terre. Enfoncez la tige de terre du voltmètre aussi loin du
dernier piquet de terre que la longueur de son câble le permet et tenez le contact de
mesure du voltmètre sur ce dernier piquet. Le testeur de tension ne doit pas afficher
plus de 0,5 kV. Dans le cas contraire, il faut améliorer la mise à la terre, soit en
ajoutant des piquets de terre, soit en replantant les piquets dans un sol plus approprié.
La tension est idéale quand elle reste en-dessous de 0,2 kV.
Conseils de sécurité
Ces conseils se conforment aux normes européennes de sécurité EN 60335-2-76.
Définition des termes techniques utilisés
Électrificateur de clôture : un appareil qui envoie à la clôture à laquelle il est relié des
impulsions de tension à intervalles réguliers.
Clôture : un barrage pour les animaux ou pour raisons de sécurité. Il consiste en un ou
plusieurs conducteurs comme des fils en métal, des barreaux ou des barres.
Clôture électrique : une clôture isolée de la terre qui comprend un ou plusieurs con-
ducteurs soumis à des impulsions électriques que génère un électrificateur.
Circuit de la clôture : l’ensemble des éléments ou composants d’un électrificateur qui con-
duisent le courant et sont reliés galvaniquement aux bornes de sortie ou pourraient l’être.
Piquet de terre : pièce métallique que l’on enfonce dans le sol à proximité d’un électrifi-
cateur et qu’on relie électriquement à sa borne de terre. Indépendant de toute autre prise
de terre.
Câble de raccordement : un conducteur électrique qui connecte l’électrificateur à la clô-
ture électrique ou au piquet de terre.
Clôture électrique pour animaux : une clôture électrique qui contient des animaux ou les
tient éloignés de certains périmètres.
Fils conducteurs : des fils qui transmettent les impulsions haute tension générées par
l’électrificateur.
- 18 -
Fil électrifié
Fil électrifié
Électrificateur
Court-circuit Prise de
terre de
l'éctrificateur
Prise de terre
du voltmètre

Conditions requises pour les clôtures électriques
L’installation, le fonctionnement et la maintenance des clôtures électriques et de leurs
accessoires doivent être réalisés de telle sorte que les personnes, les animaux et leur envi-
ronnement n’encourent aucun danger. Les installations de clôtures électriques susceptibles
de piéger des personnes ou des animaux sont à éviter.
Cet électrificateur n’est pas conçu pour être utilisé par des enfants sans surveillance ou des
personnes handicapées, à moins que ces personnes ne soient sous la responsabilité d’une
personne capable d’assurer le maniement de l’appareil en toute sécurité. Les enfants doi-
vent êtres gardés sous surveillance pour s’assurer qu’ils ne jouent pas avec l’électrificateur.
Ne jamais connecter une clôture électrique à deux ou plusieurs électrificateurs.
La distance entre les fils de deux clôtures électriques alimentées par deux électrificateurs
différents et sur des fréquences indépendantes doit comporter au moins 2,5 mètres. Si
l’on souhaite fermer cet espace, il faudra utiliser des matériaux non-conducteurs ou une
barrière métallique isolée.
Il est interdit de connecter des fils de barbelés à l’électrificateur.
Si vous désirez doubler les fils conducteurs d’une clôture électrique d’une autre clôture
en fil barbelé ou barbelé tranchant, placez les piquets porteurs des fils conducteurs de
telle manière qu’il reste un espace d’au moins 15 cm entre les fils conducteurs et le plan
vertical des fils non-conducteurs. Il faut également mettre les fils barbelés à la terre à
intervalles réguliers. Pour des raisons de sécurité, nous vous conseillons d’utiliser pour
ces clôtures sur isolateurs à distance des électrificateurs ayant une energie d’impulsion de
moins de 5 joules.
Suivez nos conseils de mise à la terre. Reportez-vous au chapitre « Installation et vérifica-
tion de la prise de terre » page 17.
Veillez à respecter une distance de 10 m minimum entre les piquets de terre de
l’électrificateur et d’autres équipements reliés eux-mêmes à une prise de terre, par exem-
ple la mise à la terre de l’alimentation en courant ou du réseau téléphonique.
Il faut isoler efficacement les lignes de rattachement qui passent dans des bâtiments des
éléments reliés à la terre de ces derniers. Pour ce, vous pouvez utiliser des câbles haute
tension isolés. Les lignes de rattachement souterraines doivent être installées dans des
gaines isolantes, vous pouvez également utiliser des câbles haute tension isolés. Les lignes
doivent être protégées des endommagements que pourraient occasionner les sabots des
animaux ou les pneus des véhicules. Enfin les lignes de rattachement ne doivent en aucun
cas être mises dans la même gaine que les câbles du réseau électrifié, les câbles de com-
munication ou de transfert de données.
Il est interdit d’installer les lignes de rattachement et les fils conducteurs des clôtures élec-
triques au-dessus des lignes aériennes de l’électricité ou du téléphone.
- 19 -

Il faut éviter autant que possible les croisements avec les lignes aériennes. S’il est inévita-
ble, le croisement doit s’effectuer en-dessous des lignes électriques en formant du mieux
qu’on peut un angle droit.
Voici les distances minimum à respecter si l’installation des lignes de rattachement et des
fils conducteurs de la clôture électrique se fait à proximité d’une ligne aérienne:
Tension de la ligne électrique Distance
≤ 1.000 V 2 m
> 1.000 ≤ 33.000 V 4 m
> 33.000 V 8 m
Dans ce même cas la hauteur de la clôture ne devra pas dépasser 3 m. Ce principe
s’applique aux clôtures électriques placées des deux côtés de la projection orthogonale au
sol du conducteur de courant placé le plus à l’extérieur, ce sur une distance d’au moins :
• 2 m pour les lignes électrifiées avec une tension nominale inférieure ou égale à 1 000 V
• 15 m pour les lignes électrifiées avec une tension nominale supérieure à 1 000 V
Les électrificateurs destinés à l’alimentation des installations de clôtures électriques dans
les pâturages ne doivent surtout pas être installés dans des locaux à risque d’incendie
comme les granges, les aires de battage ou les bâtiments d’élevage.
Protégez l’installation de la foudre en montant un parafoudre (un éclateur avec mise à la
terre) sur la ligne de raccordement juste avant qu’elle n’entre à l’intérieur du bâtiment.
Si les clôtures électriques sont destinées à chasser les oiseaux, à contenir des animaux
domestiques ou à familiariser des animaux comme les vaches à des clôtures électriques, il
vous suffira d’installer un électrificateur de faible puissance pour obtenir un résultat aussi
satisfaisant que fiable.
Ne mettez aucun fil de la clôture électrique à la terre si vous utilisez la clôture pour
empêcher les oiseaux de se percher sur des bâtiments.
Installez des panneaux de signalisation, comme décrit ci-après, partout où des personnes
sont susceptibles d’entrer en contact avec les fils conducteurs.
Lorsqu’une clôture électrique croise un chemin d’accès public il faut prévoir une porte
non électrifiée ou un autre accès de passage au niveau de l’intersection et pourvoir à cet
endroit les fils conducteurs de panneaux de signalisation.
Il est obligatoire de signaler aux passants toutes les parties de la clôture électrique qui
longent une route ou un chemin d’accès public en y apposant des panneaux de signa-
lisation à intervalles rapprochés. Ces panneaux doivent être accrochés solidement aux
poteaux ou aux fils conducteurs de la clôture.
Les panneaux de signalisation doivent mesurer un minimum de 100 x 200 mm.
Ils doivent porter sur un fond de couleur jaune appliqué sur les deux faces la mention
«-clôture électrique » en lettres noires indélébiles d’au moins 25 mm de
- 20 -
