milleteknik ECO 12V 10A FLX S User manual

ECO • ECO
ECO 12V 10A FLX S, ECO 24V 5A FLX S och ECO 24V 10A FLX S • ECO 12V 10A
FLX S, ECO 24V 5A FLX S and ECO 24V 10A FLX S
SV
EN

350-167 SV, ENG
Publiceringsdatum 2022-05-03
Copyright © 2021 Milleteknik AB
CEO3-ECO

Innehållsförteckning
ECO ............................................................................................................................................. 7
1. Om ................................................................................................................................... 7
1.1. Namn, artikelnummer och e-nummer ........................................................................ 7
1.2. Revisioner och om detta dokuments utgåva .............................................................. 7
2. Komponentöversikter .......................................................................................................... 8
2.1. Komponentöversikt ECO FLX S ............................................................................... 8
3. Kapsling ............................................................................................................................ 8
3.1. Konsol .................................................................................................................... 8
3.2. Montering på vägg eller i 19" rack ............................................................................. 9
3.3. Montera konsoler .................................................................................................... 9
4. Inkoppling av batterier ...................................................................................................... 10
4.1. Inkoppling av batterier, 24 V ................................................................................... 10
4.2. Inkoppling av batterier, 12 V ................................................................................... 11

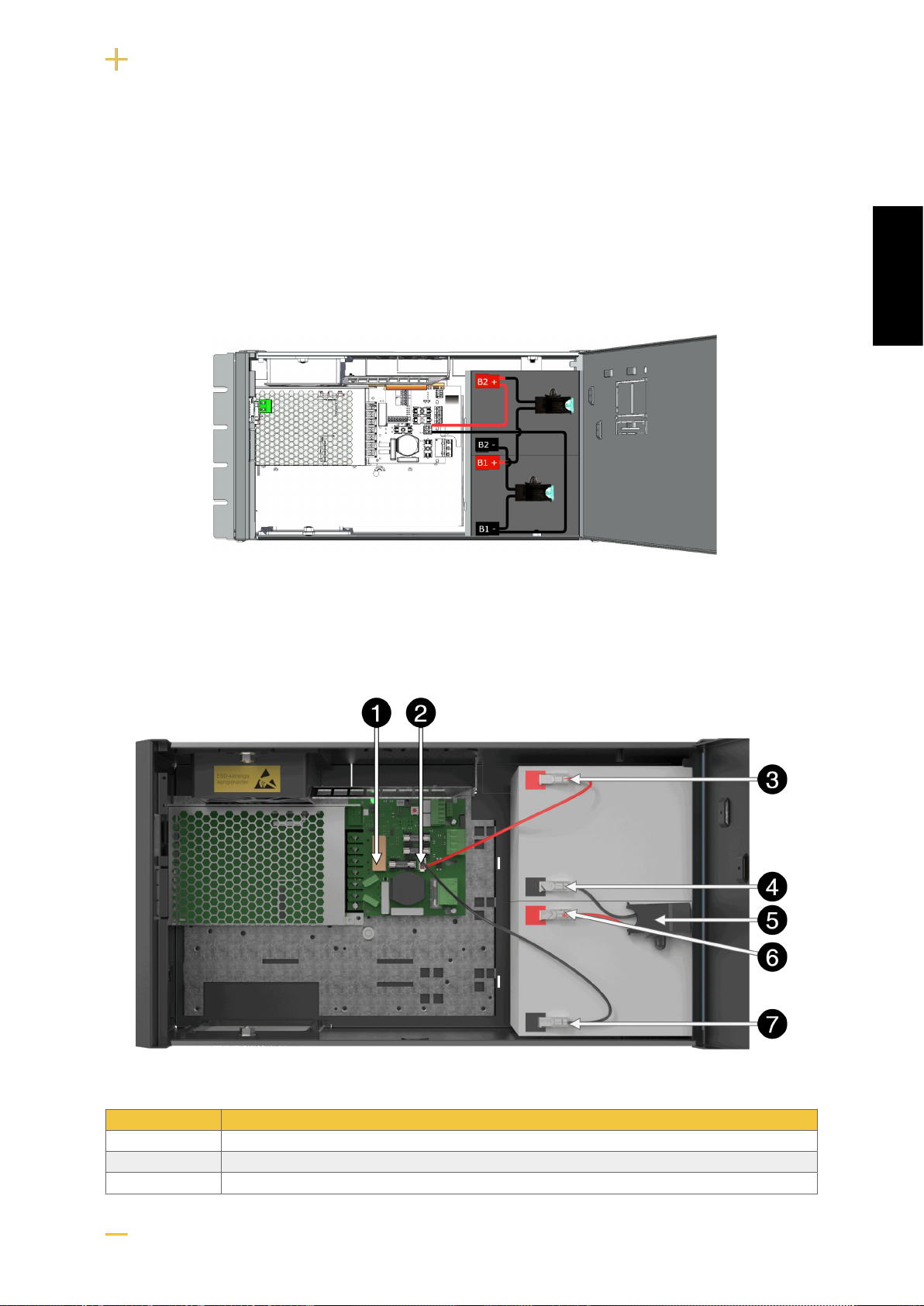

4.3. Inkoppling batterier i FLX S .................................................................................... 11
5. CEO3-ECO ..................................................................................................................... 12

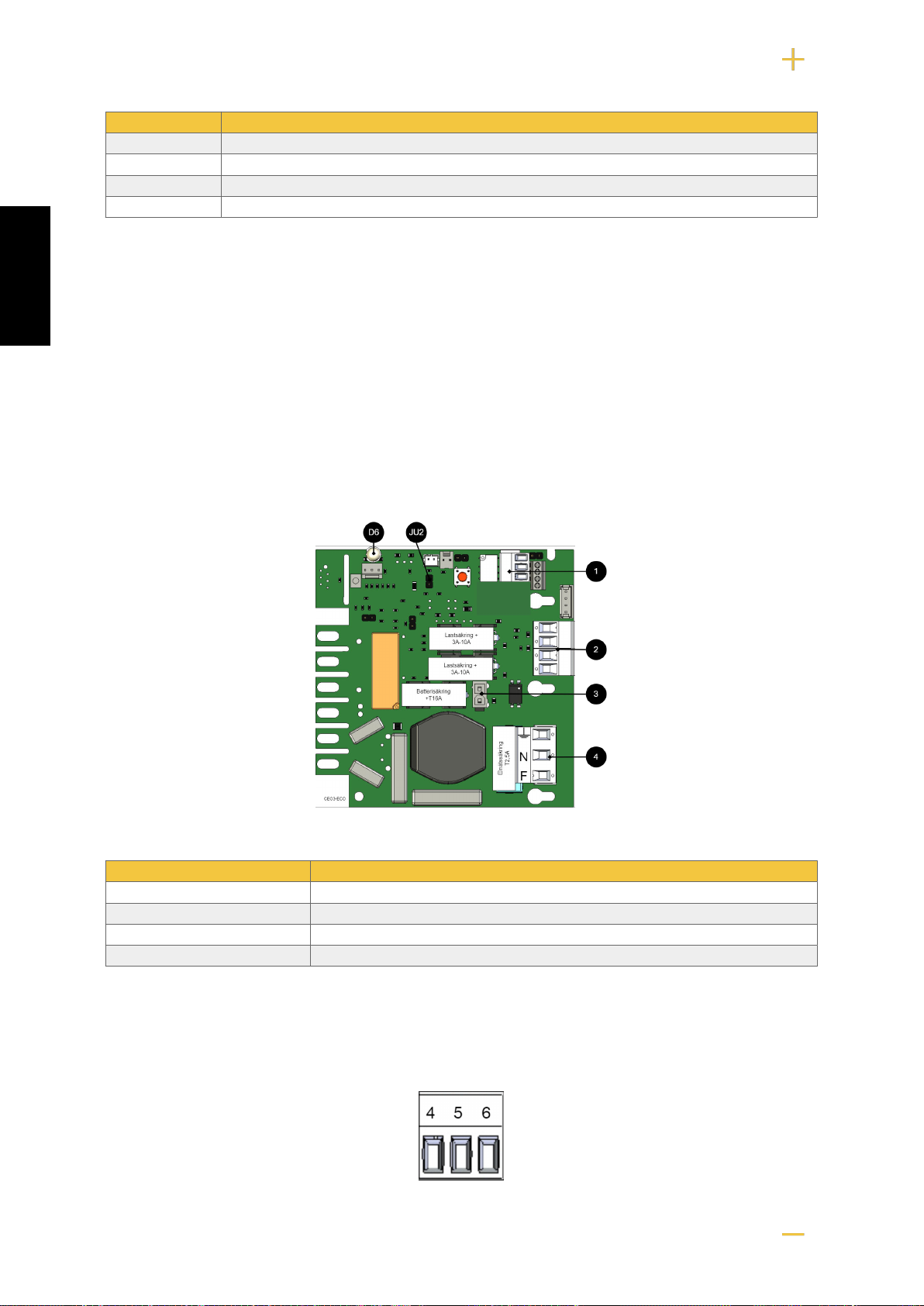

5.1. Moderkort beskrivning ........................................................................................... 12
5.1.1. Anslut i denna ordning ................................................................................ 12
5.1.2. Anslut larm ................................................................................................. 12
5.1.3. Anslut last .................................................................................................. 13

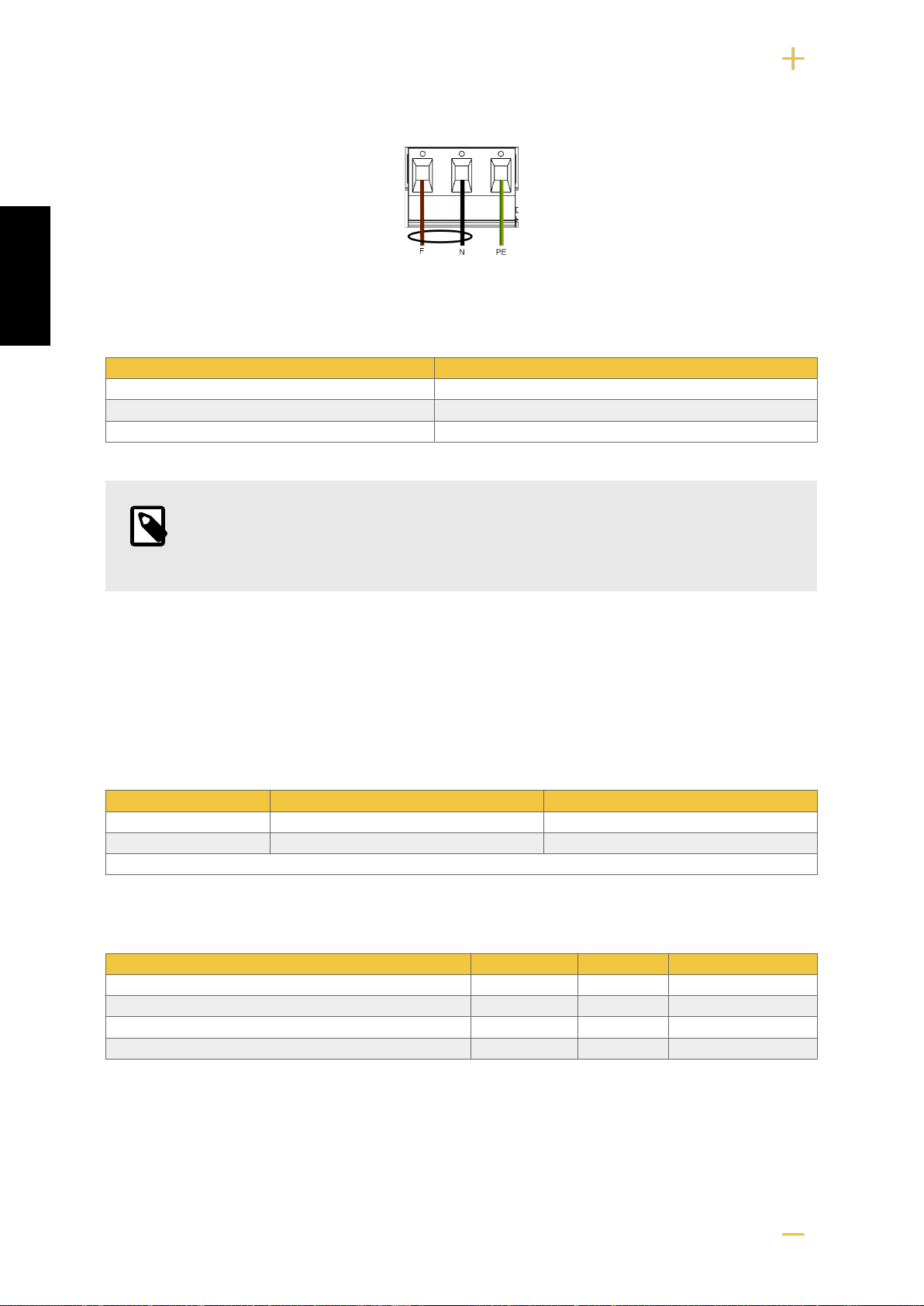

5.1.4. Anslut elnät till moderkort med plint ............................................................. 13
5.1.5. Styr larmgräns ............................................................................................ 14

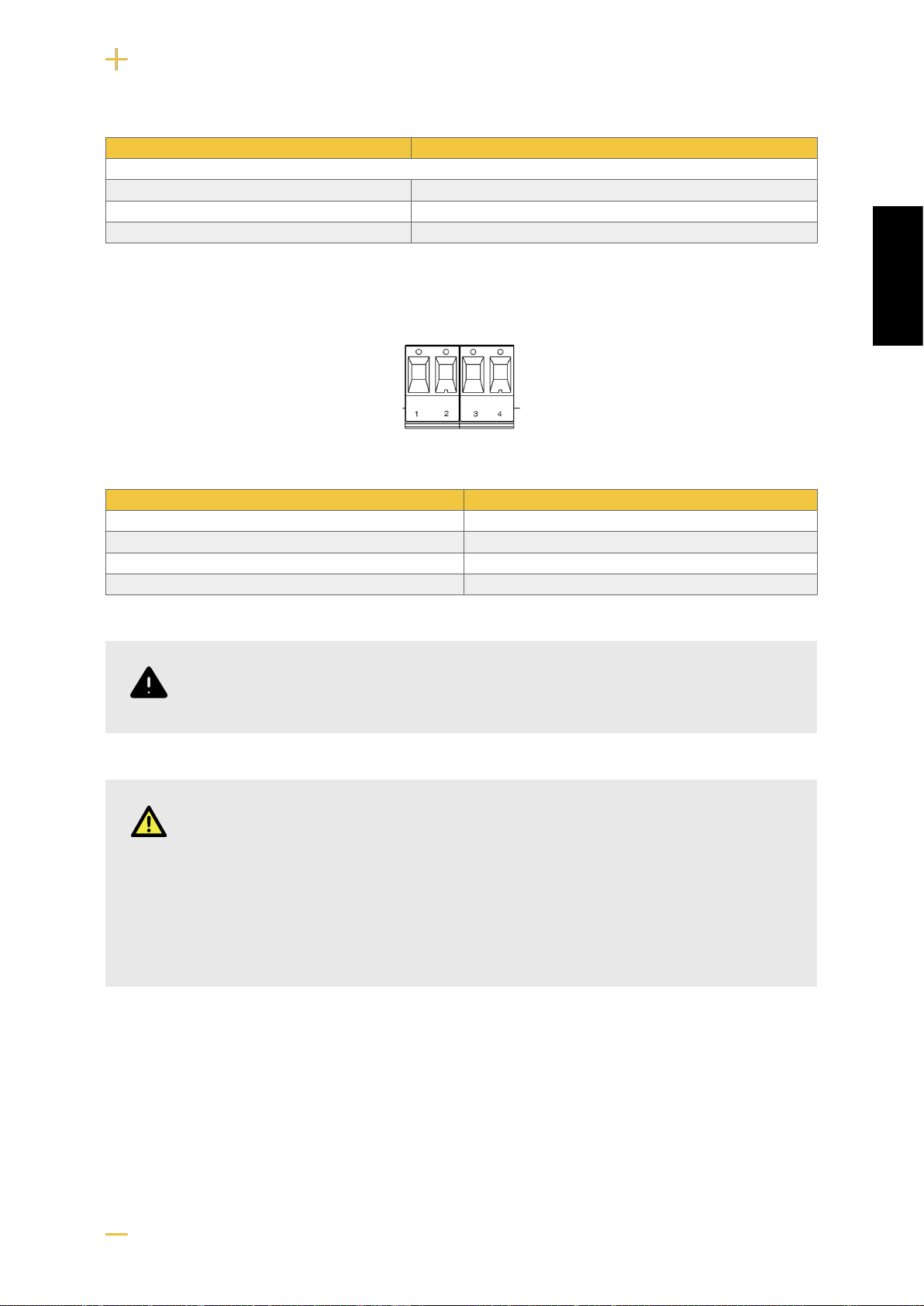

5.1.6. Säkringar ................................................................................................... 14
6. Driftsättning - hur enheten skall startas .............................................................................. 15

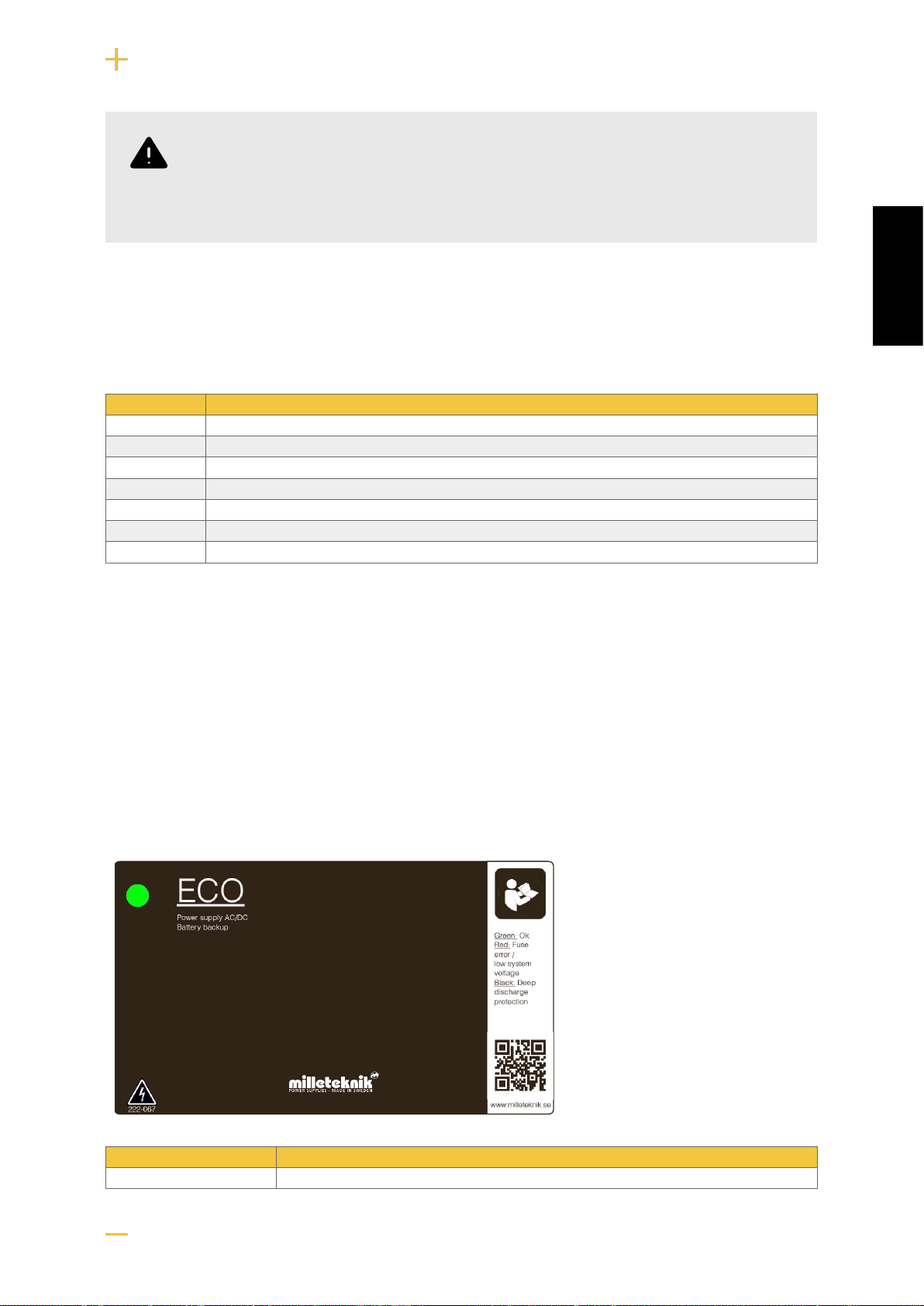

7. Larm som visas på skåplucka / indikeringsdiod .................................................................. 15
8. Produktblad - Tekniska data .............................................................................................. 16
8.1. Produktblad / tekniska data .................................................................................... 16
8.1.1. Namn, artikelnummer och e-nummer ........................................................... 16
8.1.2. Om ............................................................................................................ 16
8.1.3. Användningsområden ................................................................................. 17
8.1.4. Fast installation .......................................................................................... 17
8.1.5. Test av batteribackup innan installation av 230 V .......................................... 17
8.1.6. Batterityper ................................................................................................ 17
8.2. Regelverk och certifieringar ................................................................................... 17
8.2.1. Krav som produkten uppfyller ...................................................................... 17
8.3. Förväntad drifttid vid strömavbrott (nya batterier) ..................................................... 17
8.4. Kretskort - Tekniska data ....................................................................................... 18
8.4.1. Tekniska data, moderkort: CEO3 ................................................................. 18
8.5. Nätaggregat .......................................................................................................... 19
8.5.1. Nätaggregat - Tekniska Data LRS-150-12 .................................................... 19
8.5.2. Nätaggregat - Tekniska Data LRS-150-24 .................................................... 19
8.5.3. Nätaggregat - Tekniska Data RSP-320-24 .................................................... 20
8.6. Tekniska data kapsling ........................................................................................... 20
8.6.1. Kapslingar - Tekniska Data FLX S ................................................................ 20
8.7. Länk till senaste informationen ............................................................................... 21
8.8. Garanti, support, tillverkningsland och ursprungsland .............................................. 21
8.8.1. Garanti ...................................................................................................... 21
8.8.2. CE-märkning .............................................................................................. 21
8.8.3. Support ...................................................................................................... 21
8.8.4. Kontakta oss .............................................................................................. 22
8.8.5. Tillverkningsland ......................................................................................... 22
8.8.6. Designad och producerad av Milleteknik AB ................................................. 22
8.9. Batterier ............................................................................................................... 22
8.9.1. Batterier ingår ej utan säljs separat .............................................................. 22
3

8.9.2. 7,2 Ah, 12 V AGM-batteri ............................................................................ 22
8.9.3. 14 Ah, 12 V AGM-batteri ............................................................................. 22
8.9.4. Reservdrifttider -översikt ............................................................................. 23
9. FAQ ECO ........................................................................................................................ 24
10. Underhåll ....................................................................................................................... 24
10.1. Batteribyte .......................................................................................................... 24
10.2. Underhållsschema batterier och batteribackup ...................................................... 25
11. Adress och kontaktuppgifter ............................................................................................ 26
ECO ........................................................................................................................................... 27
1. About .............................................................................................................................. 27
1.1. Name, article number and e-number ....................................................................... 27
1.2. Revisions and the edition of this document .............................................................. 27
2. Component overviews ...................................................................................................... 28
2.1. Component overview ............................................................................................. 28
3. Enclosures ...................................................................................................................... 28
3.1. Bracket ................................................................................................................. 28
3.2. Mounting on a wall or in a 19 "rack ......................................................................... 29
3.3. Mounting on a wall or in a 19 "rack ......................................................................... 29
4. Connection of batteries ..................................................................................................... 30
4.1. Connection of batteries in FLX S, FLX M and FLX L ................................................ 30
4.2. Connection of batteries in FLX S, FLX M and FLX L ................................................ 31
4.3. Connecting batteries in FLX S ................................................................................ 31
5. CEO3 v5 Up .................................................................................................................... 32
5.1. Motherboard description ........................................................................................ 32
5.1.1. Connect in this order ................................................................................... 32
5.1.2. Connect alarm ............................................................................................ 32
5.1.3. Connect load .............................................................................................. 33
5.1.4. Connect mains ........................................................................................... 33
5.1.5. Control alarm limit ...................................................................................... 34
5.1.6. Fuses ........................................................................................................ 34
6. Commissioning - how to start the unit ................................................................................ 35
7. Alarm displayed on cabinet door ....................................................................................... 35
8. ECO product sheet ........................................................................................................... 36
8.1. Product sheet / technical data ................................................................................ 36
8.1.1. Name, article number and e-number ............................................................ 36
8.1.2. About ......................................................................................................... 36
8.1.3. Areas of use ............................................................................................... 37
8.1.4. Fixed installation ......................................................................................... 37
8.1.5. Test before installation of 230 V ................................................................... 37
8.1.6. Battery types .............................................................................................. 37
8.2. Regulations and certifications ................................................................................ 37
8.2.1. Requirements that the product meets .......................................................... 37
8.3. Expected operating time in the event of a power failure ( with new batteries) ............. 38
8.4. Circuit boards - Technical data ............................................................................... 38
8.4.1. Technical data: CEO 3 ................................................................................ 38
8.5. Power supply ........................................................................................................ 39
8.5.1. Power supply - Technical Data LRS-150-12 .................................................. 39
8.5.2. Power supply - Technical Data LRS-150-24 .................................................. 39
8.5.3. Power supply - Technical Data RSP-320-24 ................................................. 40
8.6. Technical data enclosures ...................................................................................... 41
8.6.1. Enclosures - Technical Data FLX S .............................................................. 41
8.7. Link to the latest information .................................................................................. 41
8.8. Warranty, support, country of manufacture and country of origin ............................... 41
8.8.1. Warranty .................................................................................................... 41
8.8.2. CE marking ................................................................................................ 41
4

8.8.3. Support ...................................................................................................... 42
8.8.4. Contact us ................................................................................................. 42
8.8.5. Country of manufacture ............................................................................... 42
8.8.6. Designed and produced by: Milleteknik AB ................................................... 42
8.9. Batteries - recommended, not included ................................................................... 42
8.9.1. ................................................................................................................ 42
8.9.2. 7.2 Ah, 12 V AGM battery ........................................................................... 42
8.9.3. 14 Ah, 12 V AGM battery ............................................................................ 43
8.9.4. Reserve operating times for different alarm classes - overview ...................... 43
9. FAQ ECO ........................................................................................................................ 44
10. Maintenance .................................................................................................................. 44
10.1. battery change .................................................................................................... 44
10.2. Maintenance schedule batteries ........................................................................... 45
11. Address and contact details ............................................................................................ 46
5

Den här sidan är avsiktligt lämnad tom.

1. OM
ECO-serien är driftsäkra och mindre batteribackuper för användning till passersystem, låssystem och
rökluckor. Batteribackuperna har kontrollerad laddning* (controlled charging).
*Kontrollerad laddning (controlled charging) förhindrar att batterier överladdas vilket förlänger dess
livslängd betydligt.
OBS!
Enhet skall installeras på vägg, inomhus.
Temperaturen skall vara 15 - 30 °C.
Nätspänning skall vara bortkopplad under installation.
Endast personer med behörighet bör installera och underhålla.
1.1. Namn, artikelnummer och e-nummer
Namn Artikelnummer E-nummer
ECO 12V 10A FLX S FS01C10212P100 5213644
ECO 24V 5A FLX S FS01C10224P050 5213645
ECO 24V 10A FLX S FS01C10224P100 5213646
1.2. Revisioner och om detta dokuments utgåva
Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.
Detta dokuments giltlighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.
7
SV

2. KOMPONENTÖVERSIKTER

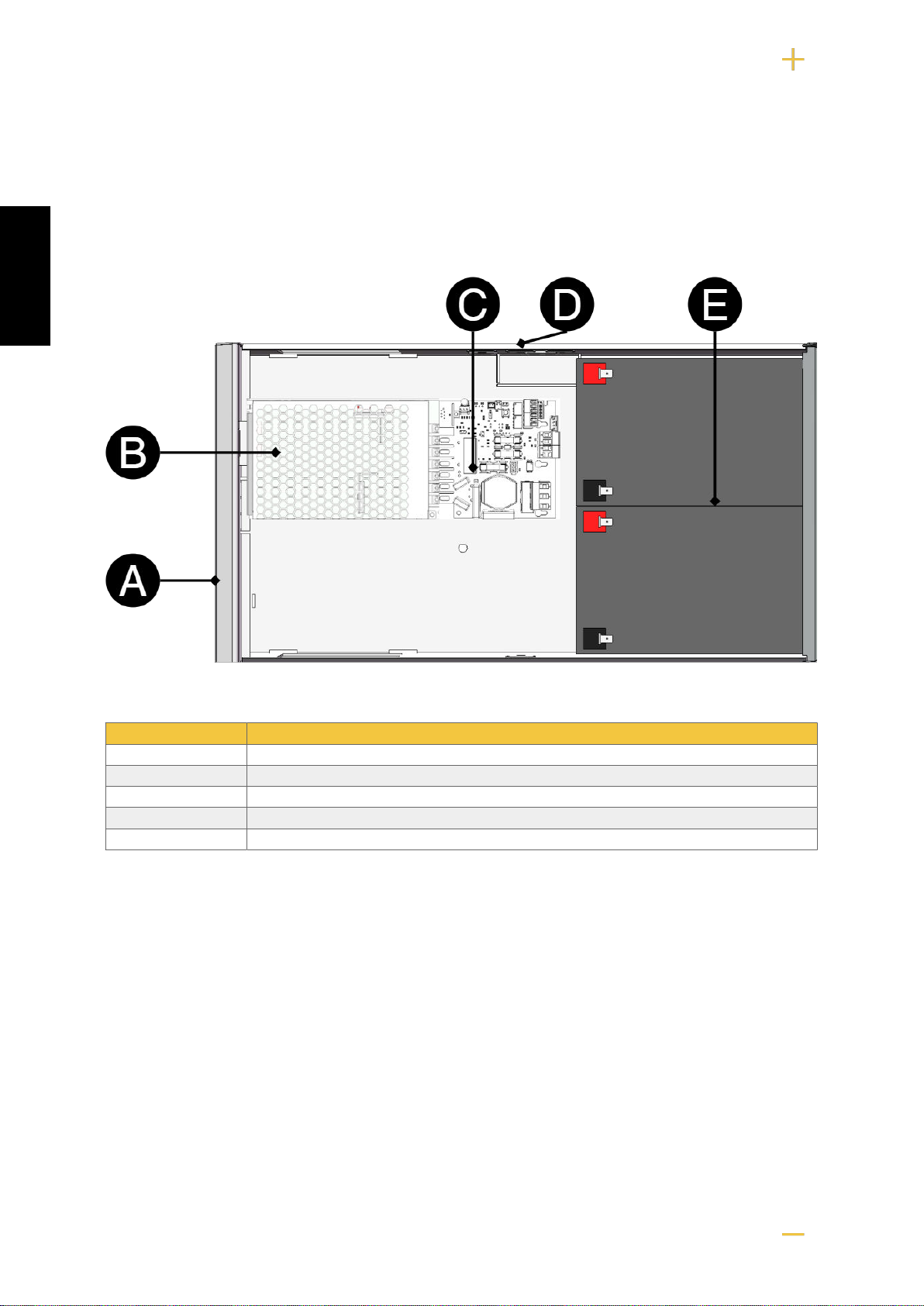

2.1. Komponentöversikt ECO FLX S
Tabell 1. Komponentöversikt
Bokstav Förklaring
A Skåp i svart pulverlackad plåt.
B Nätaggregat, plats och typ varierar med konfiguration.
C Moderkort.
D Kabelgenomföringar.
E Plats för batterier.
3. KAPSLING
3.1. Konsol
Konsoler används för att enheten skall kunna monteras på vägg eller i 19" rack.
8
SV

Nr Förklaring
1 Gem i konsol som säkrar konsolen till kapslingen.
2 Hål för skruv - kan användas för att säkra konsolen i kapslingen.
3 Konsolen skruvas fast i vägg eller 19" rack.
3.2. Montering på vägg eller i 19" rack
Enheten kan monteras i 19” rack eller på vägg. Medföljande konsoler kan fästas på två sätt: Vid
montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolen sitta i
framkant på enheten. Se bilder nedan.
Skjut konsolen nedifrån och upp så att konsolen sitter fast i kapslingen.
• Lämna 100 mm fritt utrymme vid luftgaller.
3.3. Montera konsoler
Enheten kan monteras i 19” rack eller på vägg. Medföljande konsoler kan fästas på två sätt: Vid
montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolens sitta
i framkant på enheten.
9
SV

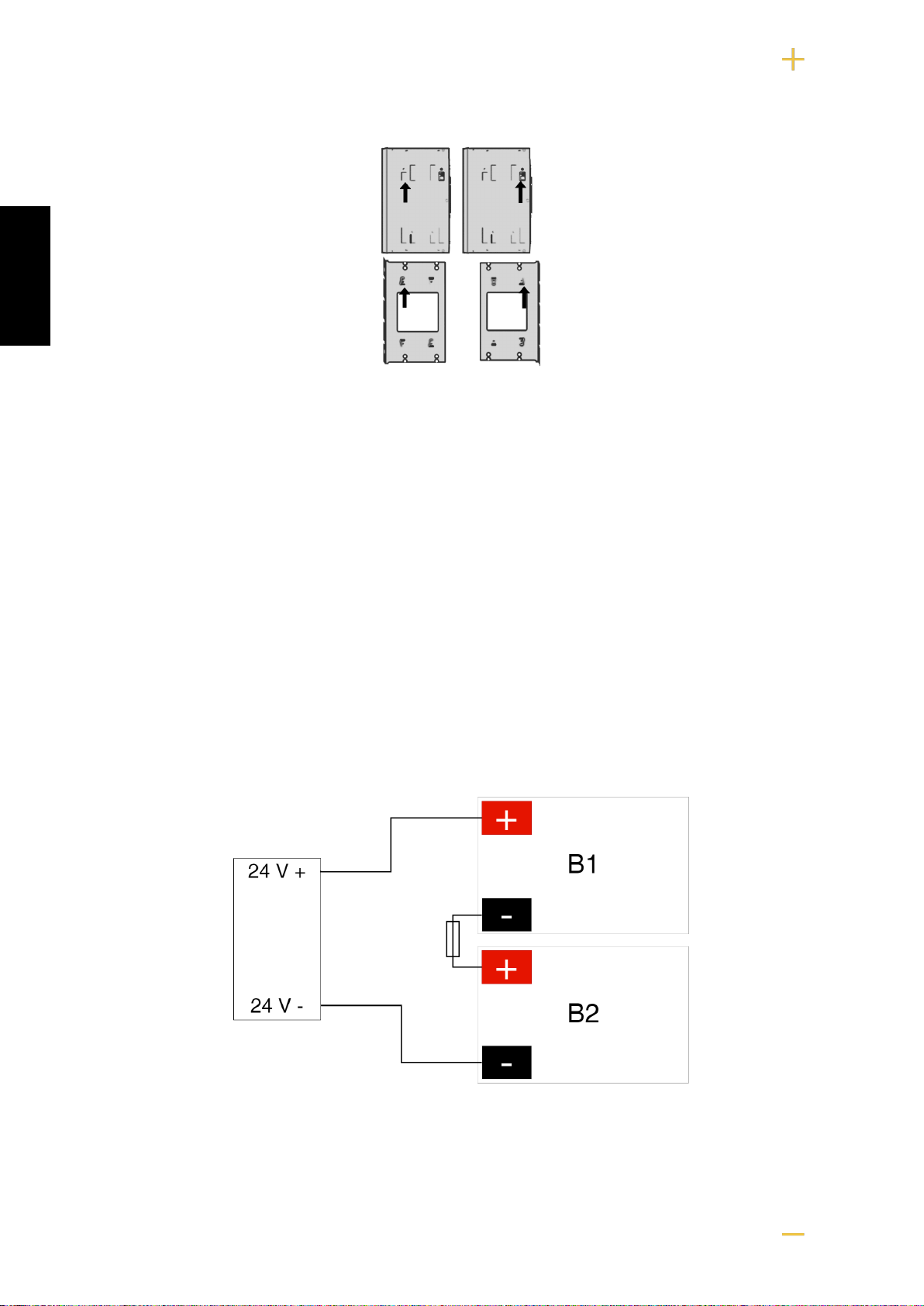

Figur 1. Montera konsoler på FLX S kapsling
Vänster konsol: vänd mot framsidan för montering i 19" rack.
Höger konsol vända mot baksidan för montering på vägg.
4. INKOPPLING AV BATTERIER
4.1. Inkoppling av batterier, 24 V
Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall
kopplas.
1. Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.
2. Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus.
• Bryt, om möjligt, nätspänning vid batteribyte.
Figur 2. Kopplingsschema för batterier i batteribackup
Anslut batterikablage på rätt poler. Vid felkoppling kan utrustning skadas.
10
SV

4.2. Inkoppling av batterier, 12 V
Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall
kopplas.
1. Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.
2. Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus.
• Bryt, om möjligt, nätspänning vid batteribyte.
4.3. Inkoppling batterier i FLX S
Figur 3. Inkoppling av batterier i FLX S. Moderkort kan skilja sig beroende på konfiguration men inkoppling av batterier sker på samma
sätt.
Notera att kort (4) skiljer sig från olika konfigurationer.
Nr Förklaring
1 Moderkort, varierar med konfiguration.
2 Batterikablar sitter på moderkort.
3 Pluspol för batterikabel från 2.
11
SV

Nr Förklaring
4 Minuspol kopplas till 5, batterisäkring.
5 Batterisäkring.
6 Pluspol kopplas till 5, batterisäkring.
7 Minuspol för batterikabel från 2.
5. CEO3-ECO
5.1. Moderkort beskrivning
5.1.1. Anslut i denna ordning
För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till
moderkort ske i denna ordning.
Tabell 2. Anslut i denna ordningen
Nr Förklaring
1 Anslut larm.
2 Anslut last.
3 Anslut batterier
4 Anslut elnät.
5.1.2. Anslut larm
Anslut larm på plint P3.
12
SV

Tabell 3. Anslut larm P3
P3:4-6 Förklaring
Summalarm
P3:4 NC
P3:5 Com
P3:6 NO
5.1.3. Anslut last
Tabell 4. Lastanslutningar
Nummer på kretskort Förklaring
P2:1 Anslutning för last 1 +.
P2:2 Anslutning för last 1 -.
P2:3 Anslutning för last 2 +.
P2:4 Anslutning för last 2 -.
MAXSTRÖM
Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.
FARA
Nätspänning skall vara frånkopplad vid arbete med skalade kablar. Det är installatö-
rens ansvar att tillse att korrekt kompetens finns för inkoppling av 230 V till enheten.
Maximal kabelarea är 4 mm2
5.1.4. Anslut elnät till moderkort med plint
För elnätskablage genom kabelgenomföringen på skåpet.
Säkra om möjligt elnätskabeln med buntband där det är möjligt.
Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.
13
SV

Figur 4. Anslut elnät på moderkort
Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband för
elsäkerhet.
Tabell 5. Anslutningar elnät
Bokstav Förklaring
F Fas
N Noll
PE Skyddsjord
ANSLUTNING ELNÄT 230 V AC PÅ KRETSKORT
Kontrollera så att markeringen på kretskortet stämmer överrens med kabelordningen
på plinten.
5.1.5. Styr larmgräns
Larm för låg batterispänning i batteridrift kan styras.
Genom att bygla JU2 kan gränsen för när enheten skall ge larm sänkas.
Larm ges när batterispänningen i batteridrift sjunker under gränsen.
JU2 12 V-gräns för när larm ges 24 V-gräns för när larm ges
JU2 utan bygel 13,2 V* 26,5 V*
JU2 med bygel 10 V 24 V
*Levereras utan bygel på JU2
5.1.6. Säkringar
Enhet Säkring Typ Förklaring
Samtliga F1 T2,5A Elnätssäkring
ECO 24V 5A FLX S F2, F6 F5A Lastsäkring +
ECO 12V 10A FLX S ECO 24V 10A FLX S F2, F6 F10A Lastsäkring +
Samtliga F7 T16A Batterisäkring
14
SV

VARNING FÖR BYTE AV SÄKRINGAR (A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med.
Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och
brand. Det går inte att byta säkring till en större för att öka strömuttag.
6. DRIFTSÄTTNING - HUR ENHETEN SKALL STARTAS
Tabell 6. Driftsättning - ordningen
Steg Förklaring
1 Koppla in batterier.
2 Anslut kablar från moderkort till batteripoler.
3 Anslut säkringshållare med säkring mellan batterier.
4 Koppla in last, larm och andra anslutningar.
5 Koppla in elnät.
6 Skruva fast elnätskabel i plint och sätt fast plint på moderkort.
7 Slå till nätspänning.
Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se
frontpanel(skåplucka för övriga statusindikationer.
Det kan ta upp till 72 timmar innan batterier är fullt laddade.
7. LARM SOM VISAS PÅ SKÅPLUCKA / INDIKERING-
SDIOD
I normalläge visar indikeringsdioden ett fast grönt sken.
Indikeringsdioden visar Förklaring
Fast grönt sken Normaldrift
15
SV

Indikeringsdioden visar Förklaring
Fast rött sken Underspänning, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns.
Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.
8. PRODUKTBLAD - TEKNISKA DATA
8.1. Produktblad / tekniska data
Figur 5. ECO FLX S
ECO FLX S finns för montering på vägg eller i 19" rack.
8.1.1. Namn, artikelnummer och e-nummer
Namn Artikelnummer E-nummer
ECO 12V 10A FLX S FS01C10212P100 5213644
ECO 24V 5A FLX S FS01C10224P050 5213645
ECO 24V 10A FLX S FS01C10224P100 5213646
8.1.2. Om
ECO-serien är driftsäkra och mindre batteribackuper för användning till passersystem, låssystem och
rökluckor. Batteribackuperna har kontrollerad laddning* (controlled charging).
16
SV

*Kontrollerad laddning (controlled charging) förhindrar att batterier överladdas vilket förlänger dess
livslängd betydligt.
• För AGM-batterier.
• Går att testa i batteridrift.
• Har kontrollerad laddning för bättre driftekonomi.
8.1.3. Användningsområden
Används mest i:
Passersystem
Låssystem
Rökluckor
8.1.4. Fast installation
Produkten är avsedd för fast installation. Installation skall utföras av av behörig installatör.
8.1.5. Test av batteribackup innan installation av 230 V
Test, ”cold start” betyder att batteribackupen kan driftsättas med endast batterierna anslutna utan att
batteribackupen är ansluten till 230 V. Detta är praktiskt om montören ej är behörig elektriker men ändå
vill kunna prova systemet.
8.1.6. Batterityper
AGM-batteri skall användas. Blanda inte batterityper, märke eller nya och använda batterier.
8.2. Regelverk och certifieringar
8.2.1. Krav som produkten uppfyller
EMC: EMC Direktivet 2014/30EU
El: Lågspännings direktivet: 2014/35/EU
CE: CE direktivet enligt:765/2008
8.3. Förväntad drifttid vid strömavbrott (nya batterier)
Systems-
pänning Antal batteri-
er
Batteri-
typ Last: 0,5 A Last: 1 ALast: 2 ALast: 4 ALast: 6 ALast: 8 A
12 V 2 st. 7,2 Ah 24 h 12 h 5 h 2 h 1 h 30 min.
12 V 2 st. 14 Ah 48 h 24 h 10 h 4 h 2 h 1,5 h
24 V 2 st. 7,2 Ah 12 h 5 h 2 h 1 h 30 min. 15 min.
17
SV

Systems-
pänning Antal batteri-
er
Batteri-
typ Last: 0,5 A Last: 1 ALast: 2 ALast: 4 ALast: 6 ALast: 8 A
24 V 2 st. 14 Ah 24 h 12 h 5 h 2 h 1 h 45 min.
8.4. Kretskort - Tekniska data
8.4.1. Tekniska data, moderkort: CEO3
Tabell 7. CEO3-ECO
Info Förklaring
Artikelbenämning CEO3-ECO
Produktbeskrivning CEO 3 är nästa generations kretskort för enklare batteribackuper. Avancerade funktioner som tidigare inte
var möjliga i enklare batteribackuper är nu tillgängliga som standardutförande. CEO 3 är ett driftsäkert
hjärta i enklare batteribackuper med färre komponenter än tidigare vilket minskar miljöpåverkan.
Mått 120 x 55 mm x 52 mm
Säkringar Se tabell: Säkringar.
Utgångar Utgång: två lastutgångar som är prioriterade lastutgångar (= alltid spänning).
Avsäkring Lastutgång: + avsäkrad, se tabell
Maxlast Maxlast är 10 A per lastutgång (F2A sitter monterat från fabrik) och kortets totala last får ej överstiga 16 A.
Larmutgångar Larmutgångar: Summalarm vid säkringsfel, se indikering nedan. Larm på potentialfri reläkontakt.
Larm via Utlöst lastsäkring, potentialfri växling. Slutning CO/NO.
Indikering Lysdiod som visar driftstatus, larm och fel. Driftsindikering: en lysdiod per lastutgång+/-. Fast grönt sken=
normaldrift.
STYR LARMGRÄNS MED JU2
STYR LARMGRÄNS
Larm för låg batterispänning i batteridrift kan styras.
Genom att bygla JU2 kan gränsen för när enheten skall ge larm sänkas.
Larm ges när batterispänningen i batteridrift sjunker under gränsen.
JU2 12 V-gräns för när larm ges 24 V-gräns för när larm ges
JU2 utan bygel 13,2 V* 26,5 V*
JU2 med bygel 10 V 24 V
*Levereras utan bygel på JU2
SÄKRINGAR
Enhet Säkring Typ Förklaring
Samtliga F1 T2,5A Elnätssäkring
ECO 24V 5A FLX S F2, F6 F5A Lastsäkring +
ECO 12V 10A FLX S ECO 24V 10A FLX S F2, F6 F10A Lastsäkring +
Samtliga F7 T16A Batterisäkring
18
SV

VARNING FÖR BYTE AV SÄKRINGAR (A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med.
Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och
brand. Det går inte att byta säkring till en större för att öka strömuttag.
8.5. Nätaggregat
8.5.1. Nätaggregat - Tekniska Data LRS-150-12
Sitter i:
ECO 12V 10A FLX S
Info Förklaring
Utspänning 13,6 V
Utström 0 A - 12,5 A
Utspänning, ripple 150 mVp-p
Överspänning 13,8 V - 16,2 V
Utspänning återuppladdning, ripple/strömbegränsning Mindre än 0,6 Vp-p
Verkningsgrad 87,5 %
Strömbegränsning 110 % - 140 %
Konstantspänning +/- 0,5 %
Reglernoggrannhet * / - 1,0 %
Ingångsström (230 V) 1,7 A
Nätspänningsfrekvens 47 Hz- 63 Hz
Nätspänning 230 V AC - 240 V AC
Märkeffekt 150 W
Temperaturområde -30°C - +70°C
Luftfuktighetsområde 20 % - 90 % RH icke kondenserade
Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte
av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än
support/anvisat från support) som ej är korrekt kalibrerat används.
8.5.2. Nätaggregat - Tekniska Data LRS-150-24
Sitter i:
ECO 24V 5A FLX S
Info Förklaring
Utspänning 27,3 V
Utström: 0 A - 6,5 A
Utspänning, ripple 200 mVp-p
Överspänning 28,8 V - 33,6 V
Utspänning återuppladdning, ripple/strömbegränsning Mindre än 0,6 Vp-p
Verkningsgrad 89 %
Strömbegränsning 110 % - 140 %
19
SV

Info Förklaring
Konstantspänning +/- 0,5 %
Reglernoggrannhet + / - 1,0 %
Ingångsström (230 V) 1,7 A
Nätspänningsfrekvens 47 Hz- 63 Hz
Nätspänning 230 V AC - 240 V AC
Märkeffekt 156 W
Temperaturområde -30°C - +70°C
Luftfuktighetsområde 20 % - 90 % RH icke kondenserade
Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte
av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än
support/anvisat från support) som ej är korrekt kalibrerat används.
8.5.3. Nätaggregat - Tekniska Data RSP-320-24
Sitter i:
ECO 24V 10A FLX S
Info Förklaring
Utspänning 27,3 V
Utström 0 A - 13,4 A
Utspänning, ripple 150 mVp-p
Överspänning 27,6 V - 32,4 V
Utspänning återuppladdning, ripple/strömbegränsning Mindre än 1,2 Vp-p
Verkningsgrad 89 %
Strömbegränsning 105 % - 135 %
Konstantspänning +/- 0,5 %
Reglernoggrannhet +/- 1,0 %
Ingångsström (230 V) 2 A
Nätspänningsfrekvens 47 Hz- 63 Hz
Nätspänning 230 V AC - 240 V AC
Märkeffekt 321,6 W
Temperaturområde -30°C - +70°C
Luftfuktighetsområde 20 % - 90 % RH icke kondenserade
Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte
av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än
support/anvisat från support) som ej är korrekt kalibrerat används.
8.6. Tekniska data kapsling
8.6.1. Kapslingar - Tekniska Data FLX S
Info Förklaring
Namn FLX S
Kapslingsklass IP 32
Mått Höjd: 222 mm, bred 437 mm, djup 145 mm
Höjdenheter 5 HE
Montering Vägg eller 19" rack
Omgivningstemperatur +5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C.
20
SV
