Milwaukee M18 M28 HAMMERVAC 2712-DE User manual

Cat. No. / No de cat.
2712-DE, 2715-DE
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
WARNING To reduce the risk of injury, user must read and understand operator's manual.
AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien
comprendre le manuel.
ADVERTENCIAPara reducir el riesgo de lesiones, el usuario debe leer y entender el manual.
M18™ AND M18™/M28™ HAMMERVAC™ DEDICATED DUST
EXTRACTORS
M18™ ET M18™/M28™ HAMMERVAC™ DÉPOUSSIÉREUR DÉDIÉ
EXTRACTOR DE POLVO DEDICADO M18™ Y M18™/M28™
HAMMERVAC™

2
IMPORTANT
SAFETY
INSTRUCTIONS
WARNING
WHEN USING
AN ELECTRI-
CAL DUST EX-
TRACTOR, BASIC PRECAUTIONS
SHOULD ALWAYS BE FOLLOWED,
INCLUDING THE FOLLOWING: READ
ALL INSTRUCTIONS BEFORE USING
DUST EXTRACTOR. FOR HOUSE-
HOLD OR COMMERCIAL USE. BE-
FORE USING THE DUST EXTRAC-
TOR, READ THIS OPERATOR’S
MANUAL, YOUR TOOL, BATTERY
PACK AND CHARGER OPERATOR’S
MANUALS, AND ALL LABELS ON
THE DUST EXTRACTOR, BATTERY
PACK, CHARGER AND TOOL.
WORK AREA SAFETY
•Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
•Dust extractors have motors and other parts that
can produce sparks during normal use. Do not
use within 30 feet of areas where explosive materials
may be present (such as gasoline pumps and places
where liquids like paint thinners, cleaners, solvents,
etc. are stored).
•Do not use in the presence of explosive dust,
liquids or vapors.
•Do not use where oxygen or anesthetics are used.
•Do not allow to be used as a toy. Close attention is
necessary when used by or near children.
•Use extra care when using on stairs.
ELECTRICAL SAFETY
•Do not pick up wet material. Do not use water to
settle dust.
•Do not handle battery pack or dust extractor with
wet hands.
PERSONAL SAFETY
•STAY ALERT. Watch what you are doing and use
common sense. Do not use dust extractor when you
are tired, distracted or under the inuence of drugs,
alcohol or medication causing diminished control.
•The operation of a dust extractor can result in for-
eign objects being blown into eyes, which can result
in eye damage. Always wear safety goggles or glass-
es with side shields when operating dust extractor.
•Wear a dust mask or use an OSHA compliant dust
extraction solution when working in dusty situations.
Dust particles can harm your lungs.
•Avoid accidental starting. Ensure the switch is
in the o󰀨-position before inserting battery pack.
Inserting battery pack in dust extractor that has the
switch on invites accidents.
•Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
dust extractor in unexpected situations.
•Keep hair, loose clothing, ngers, and all parts of
body away from openings and moving parts.
•Use only as described in this manual. Use only
manufacturer’s recommended attachments.
USE AND CARE
•Do not use without dust box and/or lter in place.
•Do not use to pick up ammable or combustible
liquids such as gasoline or use in areas where they
may be present.
•Do not pick up anything that is burning or smoking
such as cigarettes, matches, or hot ashes.
•Do not pick up soot, cement, plaster or drywall
dust without lter in place. These are very ne
particles that may a󰀨ect the performance of the motor
or be exhausted back into the air.
•This product is suitable for collection of silica dust
when used in accordance with these instructions.
To reduce the risk of health hazards from other
vapors or dust, do not vacuum carcinogenic, toxic
or hazardous materials such as asbestos, arsenic,
barium, beryllium, lead, pesticides or other health
endangered materials.
•WARNING: Some dust created by power sanding,
sawing, grinding, drilling, and other construction activi-
ties contains chemicals known to cause cancer, birth
defects or other reproductive harm. Some examples
of these chemicals are:
•lead from lead-based paint
•crystalline silica from bricks and cement and other
masonry products, and
•arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such
as those dust masks that are specially designed to
lter out microscopic particles.
•Use special care when emptying heavily loaded
tanks.
•To avoid spontaneous combustion, empty dust
box after each use.
•Do not leave dust extractor unattended when bat-
tery pack is installed. Remove battery pack when
not in use and before servicing.
•Do not put any object into openings. Do not use
with any opening blocked; keep free of dust, lint, hair,
and anything else that may reduce air ow.
•Maintain dust extractor. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may a󰀨ect the dust
extractor's operation. If damaged, have the dust
extractor repaired before use. Many accidents are
caused by poorly maintained tools.
•Maintain labels and nameplates. These carry im-
portant information. If unreadable or missing, contact
aMILWAUKEE service facility for a free replacement.
BATTERY PACK USE AND CARE
•Use dust extractor only with specically desig-
nated battery packs. Use of any other battery packs
may create a risk of injury and re.
•Turn o󰀨 all controls before removing battery pack.
•To reduce the risk of electric shock, do not use on
wet surfaces. Do not expose to rain. Store indoors.
•Before using the battery pack or charger read the
operator’s manuals, and any labels on the battery
pack, charger and dust extractor.
•Recharge only with the charger specied by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of re when used
with another battery pack.

3
•When battery pack is not in use, keep it away
from other metal objects like paper clips, coins,
keys, nails, screws, or other small metal objects
that can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or a re.
•Do not use damaged battery pack or dust extrac-
tor. If battery pack or dust extractor are not working
as they should, have been dropped, damaged, left
outdoors, or dropped into water, return them to a
service center.
SERVICE
• Have your power tool serviced by a qualied repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
SPECIFIC SAFETY RULES FOR
DUST EXTRACTORS
•Before using the dust extractor, read this opera-
tor’s manual, your tool, battery pack and charger
operator’s manuals, and all labels on the dust
extractor, battery pack, charger and tool.
• Never use dust extractor without dust box and
HEPA lter in place. Never use water to clean dust
box or HEPA lter.
•Wear ear protectors. Exposure to noise can cause
hearing loss.
•
WARNING
To reduce the risk of injury, wear a
dust mask or use an OSHA compli-
ant dust extraction solution when working in
dusty situations. Dust particles can harm your
lungs.
•Always use side handle(s) supplied with the tool.
Loss of control can cause personal injury.
• Hold power tool by insulated gripping surfaces,
when performing an operation where the fastener
may contact hidden wiring. Fasteners contacting a
“live” wire may make exposed metal parts of the power
tool “live” and could give the operator an electric shock.
READ AND
SAVE ALL
INSTRUCTIONS
FOR FUTURE USE
SYMBOLOGY
Volts
Direct Current
SPECIFICATIONS
Max Bit Diameter.............................................. 5/8"
Recommended Ambient
Operating Temperature......................0°F to 125°F
Cat. No..................................................... 2712-DE
For use only with 2712-20 FUEL™
1" SDS PLUS Rotary Hammer
Volts.............................................................. 18 DC
Battery Type .................................................M18™
Charger Type................................................M18™
Cat. No..................................................... 2715-DE
For use only with 2715-20 & 0757-20 FUEL™
1-1/8" SDS PLUS Rotary Hammers
Volts................................................. 18 DC / 28 DC
Battery Type ................................... M18™ / M28™
Charger Type.................................. M18™ / M28™

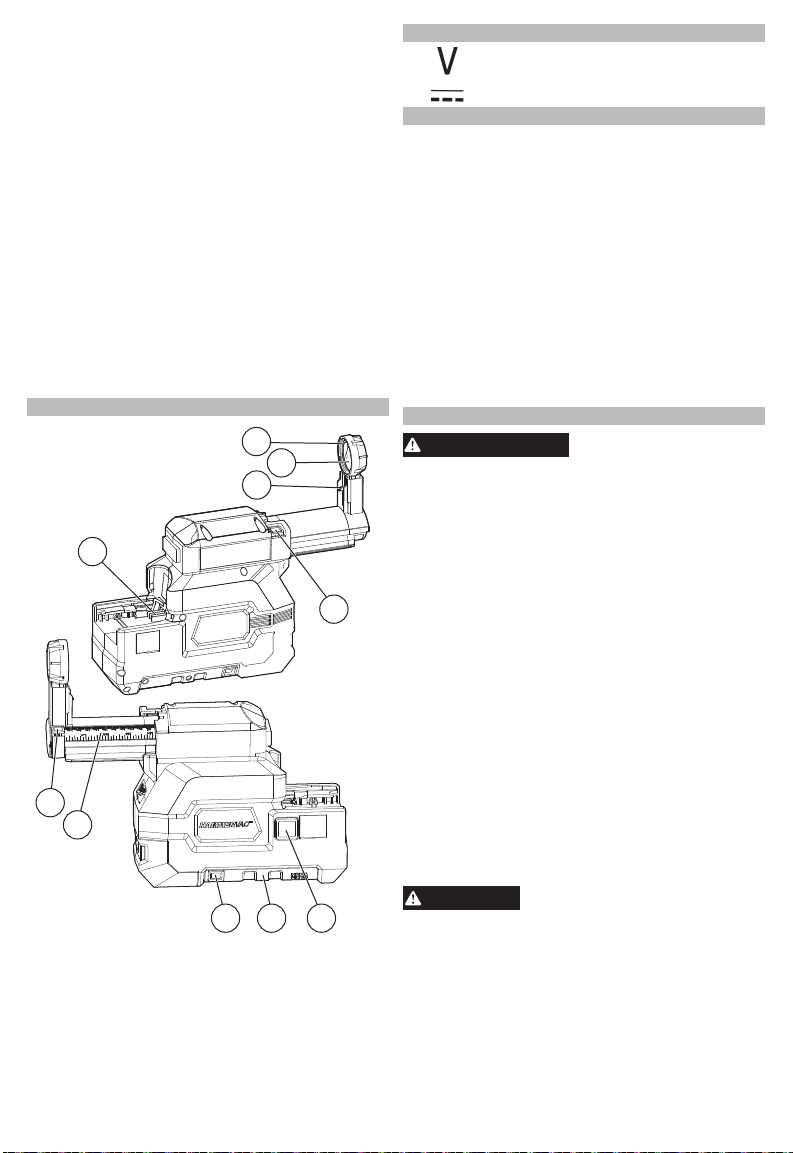

FUNCTIONAL DESCRIPTION
1. Nozzle
2. Bit Brush
3. Nozzle Adjustment
Button
4. Tool and Bit Adjustment Button
5. Hammer Contacts
6. Depth Gauge Button
7. Depth Gauge
8. Dust Box Buttons
9. Dust Box with Filter
10. Hammer Release Button
1
3
2
5
4
6
7
9
810
ASSEMBLY
WARNING
To reduce the risk of injury, always
remove the battery pack before
removing the dust box. Do not use tool without
dust box and HEPA lter in place.
Installing/Removing the Dust Box
and HEPA Filter
To remove the dust box:
1. Turn OFF the tool.
2. Remove the battery pack.
3.
Press in the dust box buttons and p ull the dust box
away from the HAMMERVAC™.
4. Empty dust from the dust box.
5. If necessary, pull the HEPA lter away from the
dust box and tap clean. Do not clean with water
or compressed air. After about 1500 holes or loss
of suction, discard and replace HEPA lter (Cat.
No. 49-90-2306).
To install the dust box:
1. Slide the dust box into the body of the
HAMMERVAC™.
2. The dust box latches should snap into place.
NOTE: Do not operate the HAMMERVAC™ without
the dust box and HEPA lter in place. Dust box cannot
be installed without HEPA lter.

4
Setting the Drilling Depth
1. Fit the HAMMERVAC™ to the Tool and Bit.
2. Press and hold the depth gauge button and slide
the depth gauge to the desired depth. The drill-
ing depth is the last visible measurement shown
when viewed from the top of the tool. To ensure
the HAMMERVAC™ is properly set to the tool,
bit, and desired depth, always drill a test hole.
Drill Depth
OPERATION
WARNING
To reduce the risk of re and in-
jury, do not use to pick up am-
mable or combustible materials. Empty dust box
completely before use.
To reduce the risk of injury, wear safety goggles
or glasses with side shields.
To reduce the risk of injury, wear a dust mask or
use an OSHA compliant dust extraction solution.
Proper Operation
1. Empty the dust box.
2. Adjust the nozzle assembly to the correct M18™/
M28™ tool type (2715-DE only)
3. Remove the battery pack from the tool.
4. Insert the HAMMERVAC™ onto the Tool and t
to tool and bit. (See Fitting the HAMMERVAC to
the Tool and Bit).
5. Set the drill depth.
6. Install the battery pack.
7. Begin use according to tool manufacturer in-
structions. Pull the tool's trigger to turn on the
HAMMERVAC™. Release the tool's trigger to turn
o󰀨 the tool. The HAMMERVAC™ will continue to
run for 3-5 seconds to ensure all dust is captured
in the dust box.
CAUTION
Keep lter clean. E󰀩ciency of the
HAMMERVAC™ is largely depen-
dent on the lter. A dirty lter will reduce the air
ow and overall e󰀩ciency of the system. Do not
clean with water or compressed air. Remove from
dust box and tap clean.
Adjusting/Installing/Removing Nozzle
The 2715-DE must be properly
M28
M18
Cat. No. 2715-DE
adjusted for use with either the
2715-20 M18™ rotary hammer, or
the 0757-20 M28™ rotary hammer.
Press in the nozzle adjustment
button and slide to the appropriate
detent.
Replace the nozzle:
•After drilling about 1500 holes,
•When the bit brush shows signs
of wear,
•When suction is reduced,
•When dust escapes through the
bit brush during use
To replace the nozzle (Cat. No. 49-90-2301), press
in the nozzle adjustment button and pull out from the
lower nozzle assembly. Slide the new nozzle into
the lower nozzle assembly until it snaps into place.
Attaching the HAMMERVAC™ to the
Rotary Hammer
These HAMMERVAC™ Dust Extractors are for use
with dedicated rotary hammers. Refer to the Speci-
cations chart for compatible tools.
1. Remove the battery pack from the rotary hammer.
2. Slide the foot of the rotary hammer onto the dust
extractor.
3. Push the contacts through the protective cover
on the rotary hammer. The hammer release will
snap into place.
Installing/Removing the Bit
Slide the bit through the nozzle and then install
into the tool according to the tool manufacturer's
instructions. For best results, use a bit 6" in length
or shorter.
Fitting the HAMMERVAC™ to the Tool
and Bit
For proper suction and depth con-
Correct
Incorrect
Incorrect
trol, position the nozzle assembly
so the bit is ush with the forward
face of the nozzle:
1. Press and hold the tool and bit
adjustment button.
2. Push in the nozzle assembly
until the bit is ush with the front
face of the nozzle.
3. Release the tool and bit adjust-
ment button.
NOTE: Fully extend the HAM-
MERVAC™ before storing to pre-
serve spring life.

5
8. Always hold the tool securely using both handles
to maintain control.
9. Stop and empty dust box:
• When suction decreases
• When dust begins to come through the bit
brush.
MAINTENANCE
WARNING
To reduce the risk of injury, always
unplug the charger and remove the
battery pack from the charger or tool before
performing any maintenance. Never disassemble
the tool, battery pack or charger. Contact a
MILWAUKEE service facility for ALL repairs.
Maintaining Tool
Keep your tool, battery pack and charger in good
repair by adopting a regular maintenance program.
Inspect your tool for issues such as undue noise,
misalignment or binding of moving parts, breakage of
parts, or any other condition that may a󰀨ect the tool
operation. Return the tool, battery pack, and charger
to a MILWAUKEE service facility for repair. After six
months to one year, depending on use, return the
tool, battery pack and charger to a MILWAUKEE
service facility for inspection.
If the tool does not start or operate at full power with
a fully charged battery pack, clean the contacts on
the battery pack. If the tool still does not work prop-
erly, return the tool, charger and battery pack, to a
MILWAUKEE service facility for repairs.
WARNING
To reduce the risk of personal in-
jury and damage, never immerse
your tool, battery pack or charger in liquid or
allow a liquid to ow inside them.
Cleaning
Clean dust and debris from vents. Keep handles
clean, dry and free of oil or grease. Use only mild
soap and a damp cloth to clean, since certain clean-
ing agents and solvents are harmful to plastics and
other insulated parts. Some of these include gasoline,
turpentine, lacquer thinner, paint thinner, chlorinated
cleaning solvents, ammonia and household deter-
gents containing ammonia. Never use ammable or
combustible solvents around tools.
Repairs
For repairs, return the tool, battery pack and charger
to the nearest service center.
ACCESSORIES
WARNING
Use only recommended accesso-
ries. Others may be hazardous.
For a complete listing of accessories, go online to
www.milwaukeetool.com or contact a distributor.
SERVICE - UNITED STATES
1-800-SAWDUST (1.800.729.3878)
Monday-Friday, 7:00 AM - 6:30 PM CST
or visit www.milwaukeetool.com
Contact Corporate After Sales Service Technical
Support with technical, service/repair, or warranty
questions.
Email: [email protected]
Become a Heavy Duty Club Member at
www.milwaukeetool.com to receive important
notications regarding your tool purchases.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
Monday-Friday, 7:00 AM - 4:30 PM CST
or visit www.milwaukeetool.ca
LIMITED WARRANTY
USA & CANADA
Every MILWAUKEE power tool* (see exceptions below) is warranted
to the original purchaser only to be free from defects in material and
workmanship. Subject to certain exceptions, MILWAUKEE will repair
or replace any part on an electric power tool which, after examination,
is determined by MILWAUKEE to be defective in material or workman-
ship for a period of ve (5) years** after the date of purchase unless
otherwise noted. Return of the power tool to a MILWAUKEE factory
Service Center location or MILWAUKEE Authorized Service Station,
freight prepaid and insured, is required. A copy of the proof of purchase
should be included with the return product. This warranty does not
apply to damage that MILWAUKEE determines to be from repairs
made or attempted by anyone other than MILWAUKEE authorized
personnel, misuse, alterations, abuse, normal wear and tear, lack of
maintenance, or accidents.
Normal Wear: Many power tools need periodic parts replacement and
service to achieve best performance. This warranty does not cover
repair when normal use has exhausted the life of a part including,
but not limited to, chucks, brushes, cords, saw shoes, blade clamps,
o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and
bumper cover washers.
*This warranty does not cover Air Nailers & Staplers; Airless Paint
Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power
Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain; M12™
Heated Gear; Reconditioned Product; and Test & Measurement
Products. There are separate and distinct warranties available for
these products.
**The warranty period for Job Site Radios, M12™ Power Port, M18™
Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts is
one (1) year from the date of purchase. The warranty period for the
Drain Cleaning Cables is two (2) years from the date of purchase. The
warranty period for the M18™ Compact Heat Gun and the 8 Gallon
Dust Extractor is three (3) years from the date of purchase. The war-
ranty period for the LED in the LED Work Light and the LED Upgrade
Bulb for the Work Light is the lifetime of the product subject to the
limitations above. If during normal use the LED or LED Bulb fails, the
part will be replaced free of charge.
Warranty Registration is not necessary to obtain the applicable war-
ranty on a MILWAUKEE power tool product. The manufacturing date
of the product will be used to determine the warranty period if no proof
of purchase is provided at the time warranty service is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT
REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-
TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.
IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT
PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE
BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL
OR PUNITIVE DAMAGES, OR FOR ANY COSTS,ATTORNEY FEES,
EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSE-
QUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY
PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR
LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-
CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES, SO THEABOVE LIMITATION OR EXCLUSION MAY NOT

6
APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU
OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.
TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS
ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION
ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS
FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH
DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-
RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE
EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES
DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-
RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO
YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,
AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM
STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.
Please consult the ‘Service Center Search’ in the Parts & Service sec-
tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.
SAWDUST (1.800.729.3878) to locate your nearest service facility for
warranty and non-warranty service on a Milwaukee electric power tool.
LIMITED WARRANTY - MEXICO,
CENTRAL AMERICA & CARIBBEAN
TECHTRONIC INDUSTRIES' warranty is for 5 years since the original
purchase date.
This warranty card covers any defect in material and workmanship
on this Product.
To make this warranty valid, present this warranty card, sealed/
stamped by the distributor or store where you purchased the product,
to the Authorized Service Center (ASC). Or, if this card has not been
sealed/stamped, present the original proof of purchase to the ASC.
Call toll-free1 01 [phone] to nd the nearest ASC, for service,
parts, accessories or components.
Procedure to make this warranty valid
Take the product to the ASC, along with the warranty card sealed/
stamped by the distributor or store where you purchased the product,
and any faulty piece or component will be replaced without cost for
you. We will cover all freight costs relative with this warranty process.
Exceptions
This warranty is not valid in the following situations
a) When the product is used in a di󰀨erent manner from the end-user
guide or instruction manual.
b) When the conditions of use are not normal.
c) When the product was modied or repaired by people not authorized
by TECHTRONIC INDUSTRIES.
Note: If cord set is damaged, it should be replaced by an Authorized
Service Center to avoid electric risks.
SERVICE AND ATTENTION CENTER
Call to 01 [phone]
IMPORTED AND COMMERCIALIZED BY
TECHTRONIC INDUSTRIES MEXICO, SA DE CV
Av President Masarik #29 piso 7, Col. Polanco V Sección
CP 11560, Deleg. Miguel Hidalgo, CDMX
Model:
Date of Purchase:
Distributor or Store Stamp:
RÈGLES
GÉNÉRALES DE
SÉCURITÉ
AVERTISSEMENT
LORSQUE VOUS UTILISEZ UN
DÉPOUSSIÉREUR ÉLECTRIQUE,
VOUS DEVEZ SUIVRE CES PRÉCAU-
TIONS DE BASE: VEUILLEZ LIRE
TOUTES LES INSTRUCTIONS AVANT
D'UTILISER LE DÉPOUSSIÉREUR.
POUR UTILISATION DOMESTIQUE OU
COMMERCIALE. AVANT D'UTILISER
LE DÉPOUSSIÉREUR, VEUILLEZ LIRE
LE MANUEL DE L'UTILISATEUR, LES
MANUELS DE L'OUTIL, DE LA BAT-
TERIE ET DE SON CHARGEUR, AINSI
QUE TOUTES LES ÉTIQUETTES SUR
LE DÉPOUSSIÉREUR, LA BATTERIE,
SON CHARGEUR ET L'OUTIL.
SÉCURITÉ DU LIEU DE TRAVAIL
•Veuillez conservez votre zone de travail propre et
bien éclairée. Les zones encombrées ou sombres
sont propices aux accidents.
• Les dépoussiéreurs ont des moteurs et autres
pièces pouvant produire des étincelles durant
leur fonctionnement normal. Veuillez conserver
une distance de 10 mètres avec les zones pouvant
contenir des matières explosives (tels que des pompes
à essence et des endroits où des produits comme
du diluant à peinture, des produits nettoyants, des
solvants, etc. sont stockés).
• Ne pas utiliser en présence de poussières, liquides
ou vapeurs explosives.
• Ne pas utiliser là où de l'oxygène ou des anesthési-
ants sont utilisés.
•Interdire son utilisation comme un jouet. Portez
une attention particulière lorsque l'appareil est utilisé
par ou proche d'enfants.
• Manipuler l'appareil avec soin lorsque vous
l'utilisez dans les escaliers.
SÉCURITÉ ÉLECTRIQUE
• N'aspirez pas de matériaux humides. N'utilisez pas
d'eau pour contenir la poussière.
• Ne pas manipuler la batterie ou le dépoussiéreur
avec les mains mouillées.
SÉCURITÉ INDIVIDUELLE
•RESTEZ ATTENTIF Restez attentif à ce que vous
faites et utilisez votre bon sens. N'utilisez pas le
dépoussiéreur si vous êtes fatigué, distrait ou sous
l'inuence de drogues, d'alcool ou d'une médication
pouvant entraîner une diminution de votre contrôle.
• Lors du fonctionnement d'un dépoussiéreur des
objets étrangers peuvent être projetés dans les
yeux, pouvant entraîner des blessures à l'oeil. Tou-
jours porter des lunettes de sécurité ou des lunettes
avec des protections latérales lorsque vous utilisez le
dépoussiéreur.

7
•Porter un masque anti-poussière ou utiliser une
solution d’extraction de poussière conforme aux
normes OSHA pendant que vous travaillez dans
des circonstances poussiéreuses. Les particules de
poussière peuvent nuire vos poumons.
• Éviter les démarrages accidentels. Veuillez vous
assurer que l'interrupteur est sur la position arrêt
avant d'insérer la batterie. Insérer la batterie dans
le dépoussiéreur dont l'interrupteur est sur le position
marche est propice aux accidents.
• Ne pas trop tendre les bras lors de son utilisa-
tion. Toujours se tenir bien campé et en équilibre.
Ceci vous permettra d'avoir un meilleur contrôle
du dépoussiéreur lors de situations inattendues.
•
Gardez les cheveux, les vêtements amples et les doigts
loin des ouvertures et des parties en mouvement.
• Utiliser seulement tel que décrit dans le présent
manuel. N'utiliser que les ’attaches recommandées
par le fabricant.
UTILISATION ET ENTRETIEN
DE L’OUTIL ÉLECTRIQUE
• Ne pas utiliser si la boite à poussière et/ou les
ltres ne sont pas en place.
• Ne pas utiliser pour ramasser des liquides inam-
mables tels que l'essence ou ne pas utiliser dans des
endroits où de tels produits peuvent être présents.
• Ne pas ramasser de matériaux en feu ou fumants
comme des cigarettes, des allumettes ou des cendres
chaudes.
•Ne pas ramasser de suie, de ciment, de plâtre ou
de poussière de cloison sèche sans ltre en place.
Il s'agit de particules très nes pouvant a󰀨ecter la
performance du moteur ou être rejetées dans l'air.
•Ce produit convient à la collecte de la poussière
de silice lorsqu'il est utilisé conformément à ces
instructions. An de réduire les risques pour la
santé issus de autres vapeurs ou de poussières,
ne pas aspirer de matières toxiques, cancérigènes
ou autres matières dangereuses comme l'amiante,
l'arsenic, le baryum, le béryllium, le plomb, les pesticides
ou autres matières pouvant mettre en danger la santé.
•ATTENTION: Certaines poussières issues de pon-
ceuses électriques, de scieuses, d'a󰀨ûteuses, de
perceuses, et de toute autre activité de construction
contiennent des produits chimiques connus pour
provoquer le cancer, des malformations congénitales
ou tout autre trouble de la reproduction. Quelques
exemples de ces produits chimiques sont:
•le plomb dans la peinture au plomb;
•la silice cristalline des briques, du ciment et des autres
matériaux de construction, et;
•l'arsenic et le chrome du bois traité chimiquement.
Votre risque d'exposition à ces produits varie en fonc-
tion du nombre de fois où vous exécutez ce type de
travail. Pour réduire votre exposition à ces produits
chimiques: veuillez travailler dans une zone bien
ventilée et travailler avec de l'équipement de sécurité
agréé, tels que les masques à poussière spécialement
conçus pour ltrer les particules microscopiques.
• Apportez une attention toute particulière lorsque
vous videz des réservoirs très chargés.
• An d'éviter toute combustion spontanée, vider
la boite à poussière après chaque utilisation.
• Ne laissez pas le dépoussiéreur sans surveillance
lorsque la batterie est installée. Retirez la batterie
lorsque l'appareil n'est pas en service et avant son
entretient.
• Ne pas insérer d'objet dans les ouvertures. Ne pas
utiliser lorsqu'une des ouvertures est obstruée: les
garder libre de toute poussière, peluches, cheveux
et tout autre matière pouvant réduire le ux d'air.
• Maintenance du dépoussiéreur. Vérier le dés-
alignement ou le blocage des pièces mobiles, le
bris de pièces ou de toute autre condition pouvant
a󰀨ecter le fonctionnement du dépoussiéreur. Si en-
dommagé, veuillez faire réparer le dépoussiéreur
avant de l'utiliser. Beaucoup d'accidents se produisent
suite à une mauvaise maintenance des outils.
• Conservez en place les étiquettes et les plaques.
Ces dernières comportent des informations impor-
tantes. Si elles sont illisibles ou manquantes, veuillez
contacter un centre de service MILWAUKEE pour leur
remplacement.
UTILISATION ET ENTRETIEN
DE LA BATTERIE
• N'utiliser le dépoussiéreur qu'avec la batterie spé-
cialement conçue pour. L'utilisation d'autres batteries
peut créer des risques de blessures et de d'incendie.
• Éteindre l'appareil avant de retirer la batterie.
• An de réduire le risque de choc électrique, ne pas
utiliser sur des surfaces humides. Ne pas exposer
à la pluie. Entreposer à l'intérieur.
• Avant d'utiliser la batterie ou le chargeur, veuillez
lire le ’manuel de l'utilisateur et toutes les étiquettes
sur la batterie, le chargeur et le dépoussiéreur.
• Ne recharger la batterie qu'avec le chargeur in-
diqué par le fabricant. Un chargeur adapté pour un
type de batterie peut causer des risques d'incendie
lorsque utilisé avec un autre type de batterie.
• Lorsqu'une batterie n'est pas utilisée, la conserver
à l'écart de tout objet métallique comme des trom-
bones, des pièces de monnaie, des clous, des vis
ou tout autre petit objet en métal pouvant établir
un contact entre les bornes. Court-circuiter les
bornes de la batterie peut provoquer des brûlures ou
un incendie.
• Ne pas utiliser de batterie ou de dépoussiéreur
endommagé. Si la batterie ou le dépoussiéreur ne
fonctionnent pas comme ils le devraient, ont chuté,
sont endommagés, entreposés à l'extérieur ou s'ils
ont été plongés dans l'eau, veuillez les retourner au
centre de service.
ENTRETIEN
• Assurez-vous que votre outil électrique soit réparé
par une personne qualiée utilisant des pièces de
rechange identiques. Ceci vous garantira que la
sécurité de l'appareil est conservée.
RÈGLES DE SÉCURITÉ
SPÉCIFIQUES POUR
DÉPOUSSIÉREUR DÉDIÉ
•Avant d'utiliser l'extracteur de poussière, veuillez
lire le manuel de l'utilisateur, ainsi que les
manuels d'utilisateur de l'outil, de la batterie et
du chargeur, ainsi que toutes les étiquettes sur
l'extracteur d'air, la batterie, le chargeur et l'outil.
• Ne jamais utiliser l'extracteur d'air sans boite à
poussière ni ltre HEPA. Ne jamais utiliser d'eau
pour nettoyer la boite à poussière ou le ltre HEPA.
•Porter des protections auditives. L'exposition au
bruit peut provoquer une perte auditive.
•
AVERTISSEMENT
An de réduire le risque de
blessure, porter un
masque anti-poussière ou utiliser une solution
d’extraction de poussière conforme aux normes
OSHA pendant que vous travaillez dans des cir-
constances poussiéreuses. Les particules de
poussière peuvent nuire vos poumons.

8
• Utiliser les poignée(s) auxiliaire(s) si elles sont
fournie(s) avec l’outil. La perte de contrôle peut
causer des blessures.
•Tenir l'outil d'alimentation sur des surfaces ad-
hérantes isolées, lorsque vous e󰀨ectuez une
opération où la xation peut être en contacte
avec des câbles électriques cachés. Les xa-
tions entrant en contacte avec un câble “sous ten-
sion” peuvent rendre les parties en métal du bloc
d'alimentation “sous tension” et provoquer un choc
électrique chez l'opérateur.
LIRE TOUTES LES
INSTRUCTIONS ET
LES CONSERVER
À DES FINS DE
RÉFÉRENCE
ULTÉRIEURE
DESCRIPTION FONCTIONNELLE
1. Buse
2. Brosse d’embout
3. Bouton de réglage de la buse
4. Bouton de réglage de l’outil et de l’embout
5. Contacts de la perceuse à percussion
6. Bouton de jauge de profondeur
7. Jauge de profondeur
8. Boutons du bac à poussière
9. Bac à poussière avec ltre
10. Bouton de libération de la perceuse à
percussion
1
3
2
5
4
6
7
9
810
PICTOGRAPHIE
Volts
Courant direct
SPECIFICATIONS
Diamètre maximal de mèche..............16 mm (5/8")
Température ambiante de fonctionnement
recommandée ........... -18°C
à 50°C (0°F à 125°F)
No de Cat................................................. 2712-DE
Utiliser uniquement avec les 2712-20
Perceuses à percussion SDS PLUS de
25 mm (1" ) FUEL™
Volts.............................................................. 18 CD
Type de batterie ...........................................M18™
Type de chargeur ........................................M18™
No de Cat................................................. 2712-DE
Utiliser uniquement avec les 2715-20 & 0757-20
Perceuses à percussion SDS PLUS de
28 mm (1-1/8" ) FUEL™
Volts................................................. 18 CD / 28 CD
Type de batterie ............................. M18™ / M28™
Type de chargeur .......................... M18™ / M28™
MONTAGE DE L'OUTIL
AVERTISSEMENT
An de réduire le risque
de blessure, toujours re-
tirer la batterie avant de retirer la boite à pous-
sière. Ne pas utiliser si la boite à poussière et/ou
les ltres ne sont pas en place.
Installer/retirer la boite à poussière et le
ltre HEPA
Pour retirer la boite à poussière:
1. Éteindre l'outil.
2. Retirer la batterie.
3. Appuyer sur les boutons du bac à poussière et le
tirer hors de l’outil HAMMERVAC™.
4. Vider la boite à poussière.
5. Si nécessaire, retirer le ltre HEPA de la boite à
poussière et le secouer pour le nettoyer. Ne pas
nettoyer avec de l'eau ni un compresseur d'air.
Après environ 1 500 trous ou si perte de succion,
retirer et remplacer le ltre HEPA (No de cat.
49-90-2306).
Pour installer la boite à poussière:
1. Insérer la boite à poussière dans le corps du
HAMMERVAC™.
2.Le loquet de la boite à poussière devrait se remettre
en place.
NOTE: Ne pas faire fonctionner le HAMMERVAC™
sans que la boite à poussière ni le ltre HEPA ne
soit en place. La boite à poussière ne doit pas être
installée sans ltre HEPA.
ATTENTION
Garder le ltre propre. L'e󰀩cacité
du dépoussiéreur dépend en
grande partie du ltre. Un ltre sale réduira le
ux d'air et l'e󰀩cacité du système de ltration.
Ne pas le nettoyer avec de l'eau ou un compres-
seur d'air. Retirez-le du dépoussiéreur et net-
toyer.

9
Réglage/Installation/Retrait de la buse
L’outil 2715-DE doit être réglé adéquatement pour
être utilisé avec les perceuses à percussion M18™
2715-20 ou M28™ 0757-20. Appuyer sur le bouton
de réglage de la buse et le faire glisser vers le cran
approprié.
M28
M18
No de Cat. 2715-DE
Remplacer la buse:
•Après avoir percé environ 1 500
trous;
•Lorsque la brosse de mèche
montre des signes d'usure;
•Lorsque la succion est réduite;
•Lorsque la poussière s'échappe
à travers la brosse de mèche
pendant l'utilisation.
Pour remplacer la buse (No de
cat. 49-90-2301), appuyer sur le
bouton de réglage de la buse et
la tirer de son ensemble inféri-
eure. Introduisez la nouvelle buse
dans la partie inférieure de l'assemblage jusqu'à ce
qu'elle s'enclenche dans l'emplacement.
Fixation de l’HAMMERVAC™ à la
perceuse à percussion
Ces dépoussiéreurs HAMMERVAC™ sont àutiliser
avec des perceuses à percussiondédiées. Reportez-
vous au tableau des spécications pour identier les
outils compatibles.
1. Retirez le bloc-piles de la perceuse à percussion.
2. Faites glisser la base de la perceuse à percussion
sur le dépoussiéreur.
3. Poussez les contacts à travers le couvercle pro-
tecteur de la perceuse à percussion. Le bouton de
libération de la perceuses’enclenchera en place.
Installer/retirer la mèche
Glissez la mèche à travers la brosse de mèche puis
l'installer sur l'outil en suivant les instructions du
fabricant. Pour de meilleurs résultats, utiliser une
mèche de 152 mm (6") ou moins.
Ajuster le HAMMERVAC™ à l'outil et la mèche
Pour une succion adéquate et un
Correcte
Incorrecte
Incorrecte
meilleur contrôle, placer
l'assemblage de la buse de telle
sorte que la mèche a󰀪eure avec
la face avant de la buse :
1. Appuyer et maintenir le bouton
d'ajustement de l'outil et de la
mèche.
2. Insérez l'assemblage de la buse
jusqu'à ce que la mèche a󰀪eu-
re la face avant de la buse.
3. Relâcher le bouton d'ajustement
de l'outil et de la mèche.
NOTE: Étirer complètement
le HAMMERVAC™ avant de
l'entreposer an de préserver la
durée de vie du ressort.
Régler la profondeur de perçage
1. Ajuster le HAMMERVAC™ à l'outil et à la mèche.
2. Appuyez et maintenir la bouton de profondeur de
jauge et faites glisser la jauge de profondeur à la
profondeur désirée. La profondeur de perçage est
la dernière mesure visible sur le dessus de l'outil.
An de vous assurer que le HAMMERVAC™ est
correctement xé sur l'outil, la mèche, et à la pro-
fondeur désirée, toujours e󰀨ectuer un trou de test.
Profondeur
de perçage
MANIEMENT
AVERTISSEMENT
An de minimiser le risque
d’incendie ou blessure, ne
pas utiliser pour aspirer des matériaux combus-
tibles. Vider totalement le bac à poussière avant
de l’utiliser.
Pour réduire le risque de blessure, porter des
lunettes de sécurité ou des lunettes avec écrans
latéraux.
An de réduire le risque de blessure, porter un
masque anti-poussière ou utiliser une solution
d’extraction de poussière conforme aux normes
OSHA.
Fonctionnement approprié
1. Vider la boite à poussière.
2. Ajuster l’ensemble de la buse au type correct
d’outil M18™ / M28™ (2715-DE uniquement)
3. Retirer le bloc-piles de l’outil.
4. Insérer le HAMMERVAC™ dans l’outil et ajuster
l’outil et l’embout. (Consulter Fixation de
l’HAMMERVAC à l’outil et l'embout).
5. Régler la profondeur de perçage.
6. Installer la batterie.
7. Commencer l'utilisation selon les instructions du
fabricant. Faire fonctionner l’outil conformément
aux instructions du fabricant. Tirer la gâchette
pour mettre l’outil HAMMERVAC™ en marche.
Relâcher la gâchette pour arrêter l’outil. L’outil
HAMMERVAC™ continuera à fonctionner pendant
3 à 5 secondes pour capturer toute la poussière
dans le bac.

10
8. Toujours tenir l'outil de façon sécuritaire en utilisant
les deux poignées pour conserver un bon contrôle.
9. Arrêter et vider la boite à poussière :
• Lorsque la succion diminue;
• Lorsque la poussière comment à sortir par la
brosse de mèche.
ENTRETIEN
AVERTISSEMENT
Pour minimiser les risques
de blessures corporelles,
débranchez le chargeur et retirez la batterie du
chargeur ou de l’outil avant d’y e󰀨ectuer des
travaux d’entretien. Ne démontez jamais l’outil,
la batterie ou le chargeur. Pour toute réparation,
consultez un centre de service MILWAUKEE ac-
crédité.
Entretien de l’outil
Gardez l’outil en bon état en adoptant un programme
d’entretien ponctuel. Inspectez votre outil pour des
questions telles que le bruit excessif, de grippage
des pièces mobiles, de pièces cassées ou toute
autre condition qui peut a󰀨ecter le fonctionnement
de l'outil. Retournez votre outil à un centre de service
MILWAUKEE accrédité pour obtenir le service. Après
une période pouvant aller de 6 mois à un an, selon
l’usage, retournez votre outil à un centre de service
MILWAUKEE accrédité pour d'inspection.
Si l’outil ne démarre pas ou ne fonctionne pas à
pleine puissance alors qu’il est branché sur une
batterie complètement chargée, nettoyez les points
de contact entre la batterie et l’outil. Si l’outil ne
fonctionne toujours pas correctement, renvoyez
l’outil, le chargeur et la batterie à un centre de service
MILWAUKEE accrédité.
AVERTISSEMENT
Pour minimiser les risques
de blessures ou de dom-
mages à l'outil, n'immergez jamais l'outil, la bat-
terie ou le chargeur et ne laissez pas de liquide
s'y inltrer.
Nettoyage
Débarrassez les évents des débris et de la poussière.
Gardez les poignées propres, à sec et exemptes
d’huile ou de graisse. Le nettoyage doit se faire
avec un linge humide et un savon doux. Certains
nettoyants tels l’essence, la térébenthine, les dilu-
ants à laque ou à peinture, les solvants chlorés,
l’ammoniaque et les détergents d’usage domes-
tique qui en contiennent pourraient détériorer le
plastique et l’isolation des pièces. Ne laissez jamais
de solvants inammables ou combustibles auprès
des outils.
Réparations
Pour les réparations, retournez outil, batterie et
chargeur en entier au centre-service le plus près.
ACCESOIRES
AVERTISSEMENT
L’utilisation d’autres ac-
cessoires que ceux qui
sont spécifiquement recommandés pour cet
outil peut comporter des risques.
Pour une liste complète des accessoires, visiter le
site internet www.milwaukeetool.com ou contactez
un distributeur.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
Monday-Friday, 7:00 AM - 4:30 PM CST
www.milwaukeetool.ca
GARANTIE LIMITÉE -
AUX ÉTATS-UNIS ET AU CANADA
Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est
garanti à l’acheteur d’origine uniquement pour être exempt de vices
de matériaux et de fabrication. Sous réserve de certaines exceptions,
MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique
qui, après examen par MILWAUKEE, s’est avérée être a󰀨ectée
d’un vice de matériau ou de fabrication et ce pendant une période
de cinq (5) ans** à compter de la date d’achat, sauf indication con-
traire. Retourner l’outil électrique à un centre de réparation en usine
MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port
prépayé et assuré. Une copie de la preuve d’achat doit être présentée
lors du retour du produit. Cette garantie ne couvre pas les dommages
que MILWAUKEE détermine être causés par des réparations ou des
tentatives de réparation par quiconque autre que le personnel agréé
par MILWAUKEE, ou par des utilisations incorrectes, des altérations,
des utilisations abusives, une usure normale, une carence d’entretien
ou des accidents.
Usure normale : Plusieurs outils électriques requièrent un remplace-
ment et un entretien périodique de leurs pièces pour un meilleur
rendement. Cette garantie ne couvre pas la réparation des pièces
due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,
les mandrins, les brosses, les cordes, les sabots de scie, les porte-
lames, les joints toriques, les joints, les amortisseurs, les lames
d’entraînement, les pistons, les percuteurs, les crochets et les rondelles
à couvercle amortisseur.
*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-
matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour
outils sans l, aux génératrices d’alimentation portatives à essence,
aux outils à main, aux monte-charges – électriques, à levier et à
chaîne, aux vestes chau󰀨antes M12™, aux produits ré-usinés, ni
aux produits d’essai et de mesure. Il existe des garanties séparées
distinctes pour ces produits.
**La période de garantie applicable pour les radios de chantier, le
port d’alimentation M12™, la source électrique M18™, le ventilateur
de chantier et les chariots de travail industriels Trade Titan™ est
d’une durée d’un (1) an à compter de la date d’achat. La période de
garantie pour les Câbles de nettoyage des canalisations est de deux
(2) ans à compter de la date d’achat. La période de garantie pour le
Pistolet thermique compact M18™ et Dépoussiéreur de 8 gallons est
de trois (3) ans à compter de la date d’achat. La période de garantie
couvrant la DEL de la lampe de travail à DEL et l’ampoule améliorée
à DEL de la lampe de travail est une garantie à vie du produit soumise
aux limitations ci-dessus. En cas de défaillance de la DEL ou de
l’ampoule à DEL pendant son utilisation normale, la pièce défaillante
sera remplacée gratuitement.
L’enregistrement de la garantie n’est pas nécessaire pour bénécier
de la garantie en vigueur sur un outil électrique MILWAUKEE. La
date de fabrication du produit servira à établir la période de garantie,
si aucune preuve d’achat n’est fournie lorsqu’une demande de service
sous garantie est déposée.
L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION
ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST
UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT
MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,
VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN
CAS, MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE
