Instruction Manual for Ionizer
Table of Contents
Before using ........................................................................... 2
Setting the Ionizer .................................................................. 2
About daily care ..................................................................... 2
Cleaning the Electrode Probe ...................................................2
Clean with Electrode Probe Cleaning Kit (SPA-0237) ..............3
Clean the electrode inner wall ..................................................4
Alarm output function............................................................ 5
イオナイザの角度調整........................................................................... 5
ご使用いただく前に .............................................................................. 6
イオナイザの設定.................................................................................. 6
お手入れについて.................................................................................. 6
除電針の清掃 .....................................................................................6
電極針クリーニングキット (SPA-0237) を使用して清掃する ...........7
電極内壁を清掃する ..........................................................................8
警報出力機能 ......................................................................................... 9
イオナイザの角度調整........................................................................... 9

Use the Optional Ionizer
2
Before using
For note and safety, refer to the instruction manual of
UJF-3042/6042MkII main body.
Before using, be sure to read “Warning and Note” of this
manual and fully understand its contents.
It is recommended to check the effect of removing
electricity in advance.
Setting the Ionizer
When set the ionizer "ON" in the MACHINE SETUP, it will
perform the static elimination operation before print.
1Press
(MENU) (>>
) in local.
2Press to select “MACHINE
SETUP” and press the key.
• MACHINE SETUP MENU will be displayed.
3Press to select “IONISER” and
press the key.
• “IONISER” setting will be selected.
4Press to select “ON” and press
the key.
• When set to “ON” , the table moves the entire
surface according to the print data in order to
eliminate static prior to print.

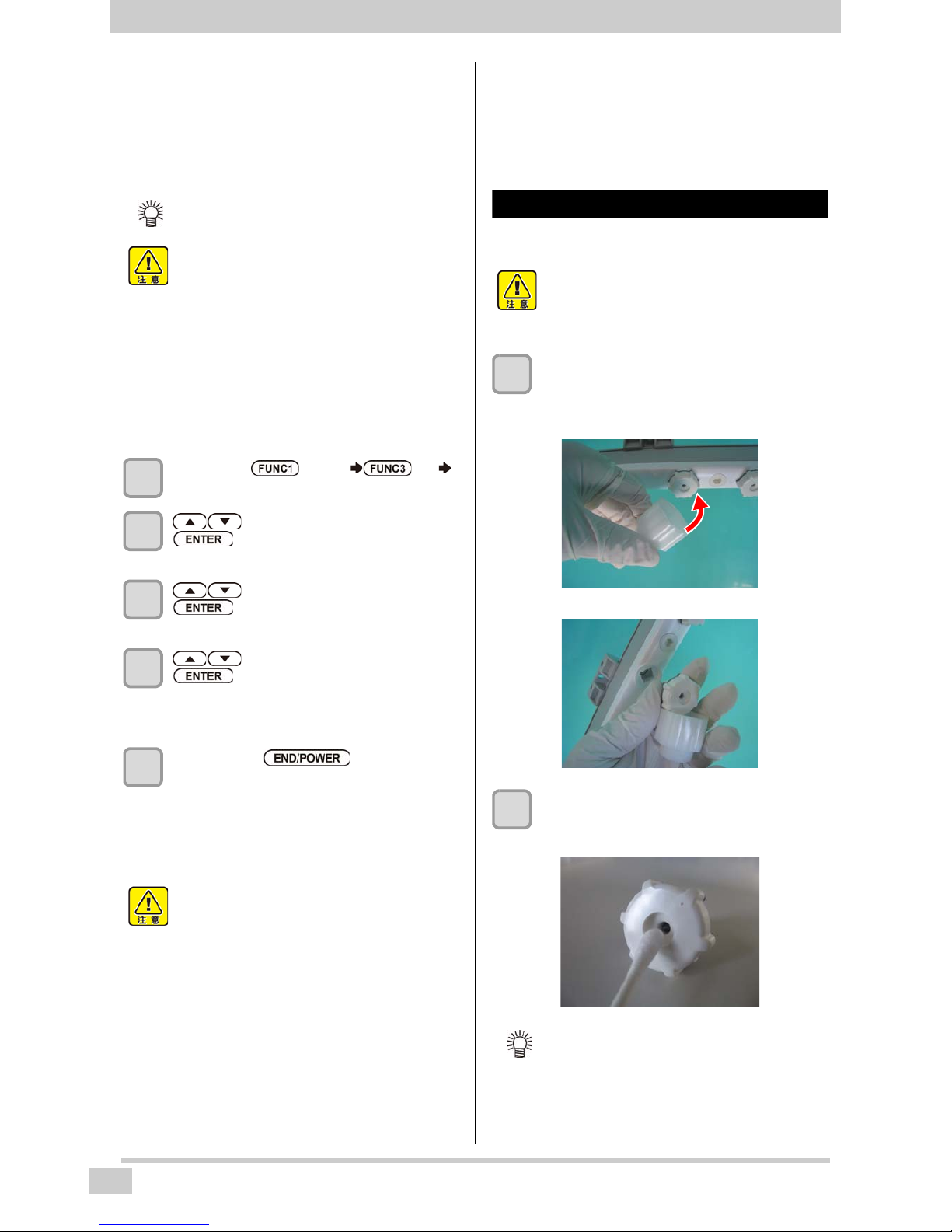

5Press the key several times
to end the setting.
About daily care
Tools required for maintenance
• Electrode Probe Cleaning Kit (SPA-0237/SPA-0239)
• Goggles
• Alcohol
•Gloves
Cleaning the Electrode Probe
Check the electrode probe before the work and clean it if it
is dirty.
1Remove the electrode probe from the
ionizer.
• By using the attached electrode probe
replacement kit, you can remove it easily.
(1) Put the replacement kit to the electrode
probe.
(2) Remove the electrode probe.
2Wipe off the electrode probe and around it
with a cotton swab immersed in alcohol.
• Recommended: ethyl alcohol, isopropyl alcohol
• It is possible that enough effect cannot be
achieved depending on your using environment
or the media.
• Do not touch directly on the electrode probe
during use or in the middle of static elimination.
There is a risk of injury. Please working with care.
• Do not touch the electrode probe in hard material,
such as a tool during use or in the middle of static
elimination. This may cause a malfunction or
accident.
• Before taking care of it, be sure to turn off the
main power switch of the main body.
You may get an electric shock. Also, you may get
injured collaterally.
• Do not touch the electrode probe directly. You
may get injured. Be careful to work.
• After cleaning, fully dry it and then attach it to the
ionizer to use.
• When washing liquid remains on the electrode
probe, it may cause an accident or failure of the
machine.The cleaning alcohol may touch your
skin or get in your eyes.
• Do not touch the electrode probe with a hard
thing such as a tool. It may cause an accident or
failure of the machine.
• Do not touch the electrode probe directly. You
may get injured. Be careful to work.
• Do not touch the electrode probe with a hard
thing such as a tool. It may cause an accident or
failure of the machine.
When it is very dirty
• Use an ultrasonic bath.
Also, you can use alcohol as washing liquid.

Use the Optional Ionizer
3
Clean with Electrode Probe Cleaning
Kit (SPA-0237)
Explain how to clean using Electrode Probe Cleaning Kit
(SPA-0237).

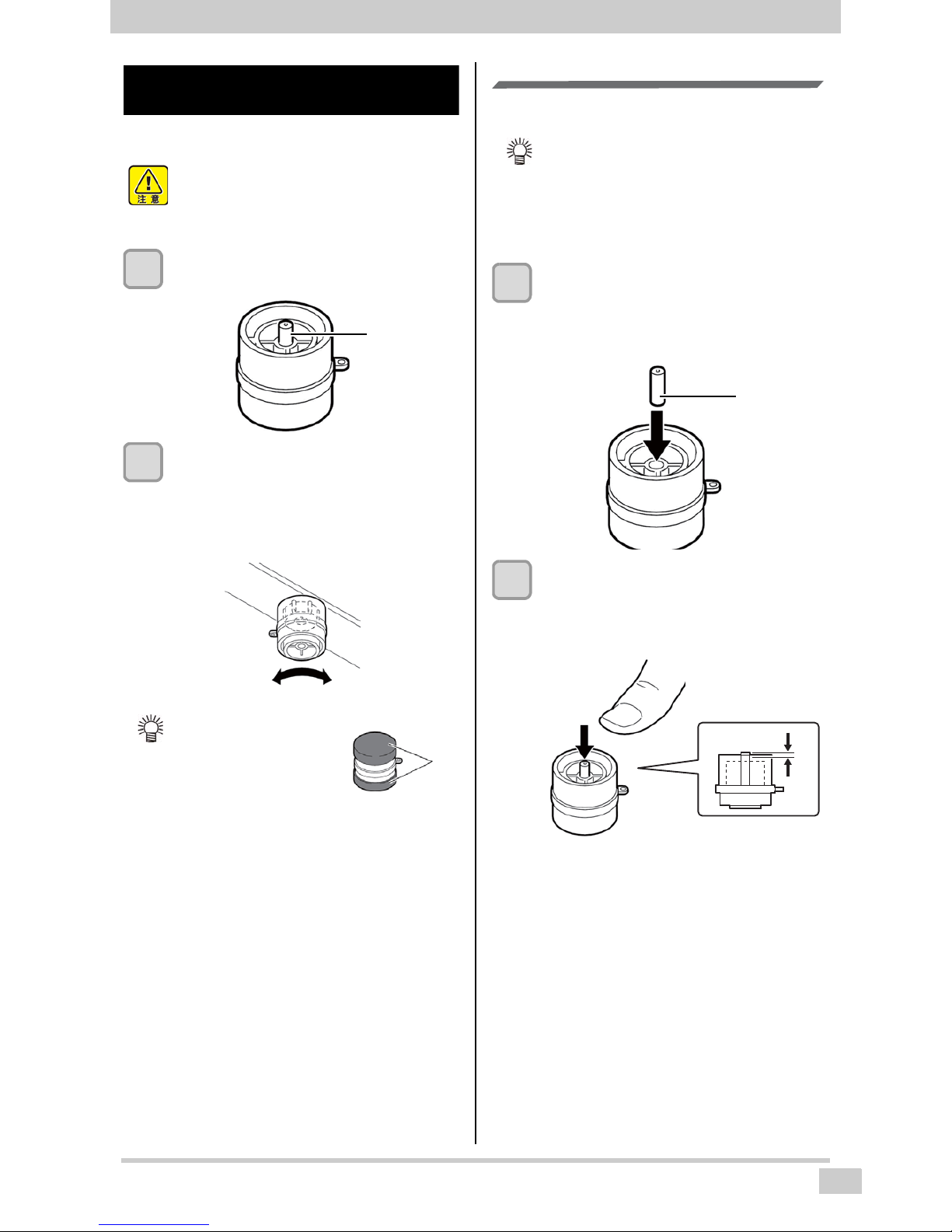

1Soak the filter of electrode probe cleaning
kit for the cleaning unit in alcohol.
2Cover the electrode probe cleaning kit ,
and gently turn two or three times.
• The filter of electrode probe cleaning kit wipes
away stains on the electrode probe.
• If it is very dirty, replace the filter and clean it
again.
Installing the Filter
Explain the filter exchange method of Electrode Probe
Cleaning Kit (SPA-0237).
1Remove the used filter and insert the new
filter into the hole at the center of the
electrode probe cleaning kit.
• Be careful of the way the filter is facing. Install the
filter with the hole side up.
2Push the filter all the way into the cleaning
kit.
• Mounting position of the filter to be set in ±1mm to
the end faces.
• Push the filter completely inside to prevent it from
bending.
• Do not touch the electrode probe directly. You
may get injured. Be careful to work.
• Do not touch the electrode probe with a hard
thing such as a tool. It may cause an accident or
failure of the machine.
Soak the Electrode Probe Cleaning Kit
• Lids are included with the
cleaning kit to prevent
dust from entering the
cleaning kit during
storage. Always put the
lids on when storing.
• Also, a cord can be
passed through the strap hole so that the kit can
be hung on a wall. Be sure to put on the lids during
this storage method as well. (Please prepare a
strap on your own.)
Filter
Lid
Cleaning Kit Replacement Filter
• After the filter is used to clean multiple electrode
probes, dust becomes attached to the filter and
the cleaning abilities are reduced.
• If the filter is dirty, replace with Electrode Probe
Cleaning Kit included instead filter or exchange
for optional cleaning kit of filters, (SPC-0238).
Filter
±1

Use the Optional Ionizer
4

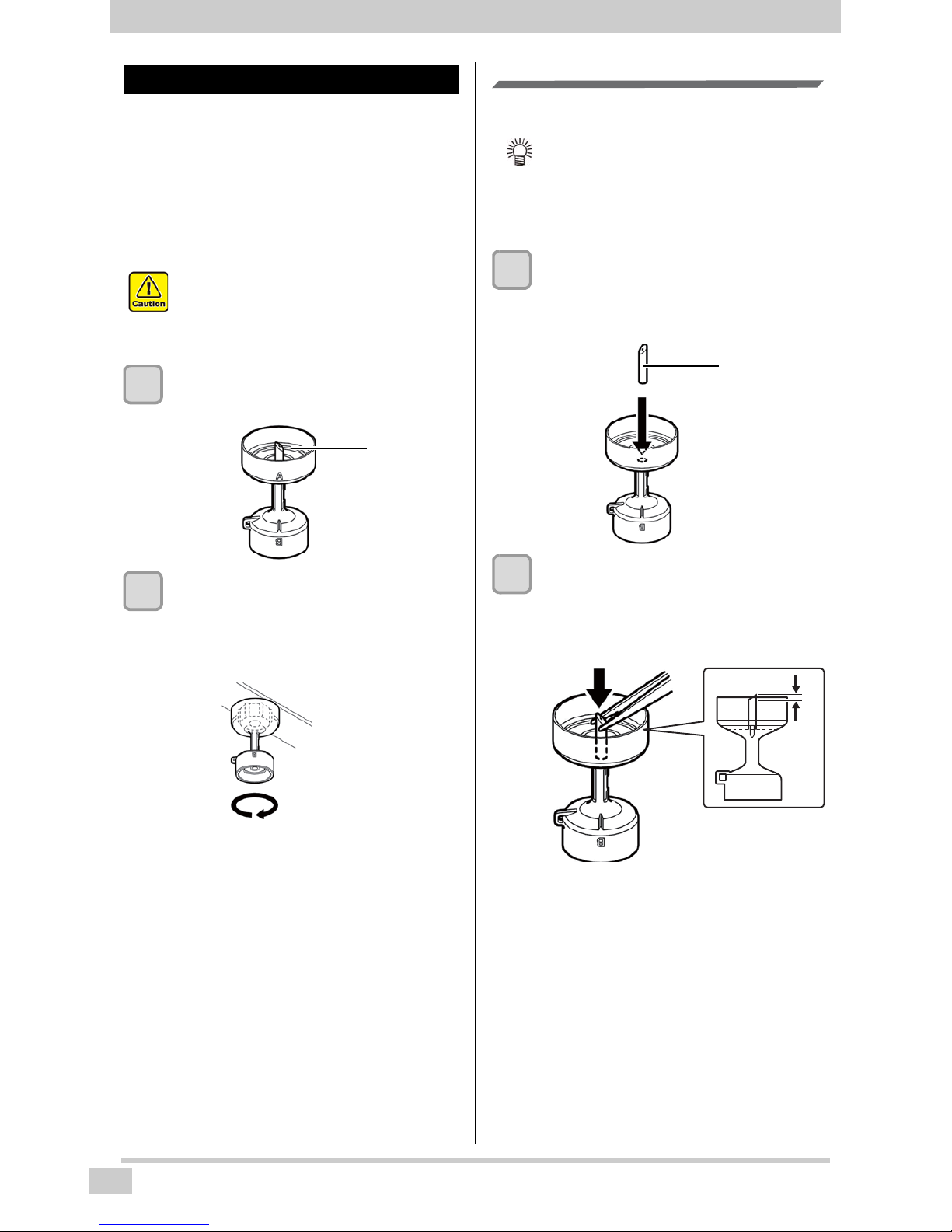

Clean the electrode inner wall
Electrode Probe Cleaning Kit 2 (SPA-0239) is used to
clean the inner wall of the electrode probe cap.
When clean the tip of the electrode Probe, please use
Electrode Cleaning Kit (SPA-0237).
Tools required for maintenance
• Electrode Probe Cleaning Kit 2 (SPA-0239)
• Goggles
• Alcohol
•Gloves
1Soak the filter of electrode probe cleaning
kit 2 for the cleaning unit in alcohol.
2Cover the electrode probe cleaning kit 2,
and gently turn two or three times.
• The filter of electrode probe cleaning kit 2 wipes
away stains on the electrode probe.
• If it is very dirty, replace the filter and clean it
again.
Installing the Filter
Explain how to replace the filter of Electrode Probe
Cleaning Kit 2(SPA-0239).
1Remove the used filter and insert the new
filter into the hole at the center of the
electrode probe cleaning kit 2.
• Be careful of the way the filter is facing. Install the
filter with the diagonally tip side up.
2Push the filter using tweezers all the way
into the electrode probe cleaning kit 2.
• Mounting position of the filter to be set between 0
to 2mm to the end faces.
• Push the filter completely inside to prevent it from
bending.
• Do not touch the electrode probe directly. You
may get injured. Be careful to work.
• Do not touch the electrode probe with a hard
thing such as a tool. It may cause an accident or
failure of the machine.
Filter
Cleaning Kit 2 Replacement Filter
• After the filter is used to clean multiple electrode
probes, dust becomes attached to the filter and
the cleaning abilities are reduced.
• If the filter is dirty, replace with Electrode Probe
Cleaning Kit 2 included instead filter or exchange
for optional cleaning kit of filters, (SPC-0240).
Filter
±1

Use the Optional Ionizer
5

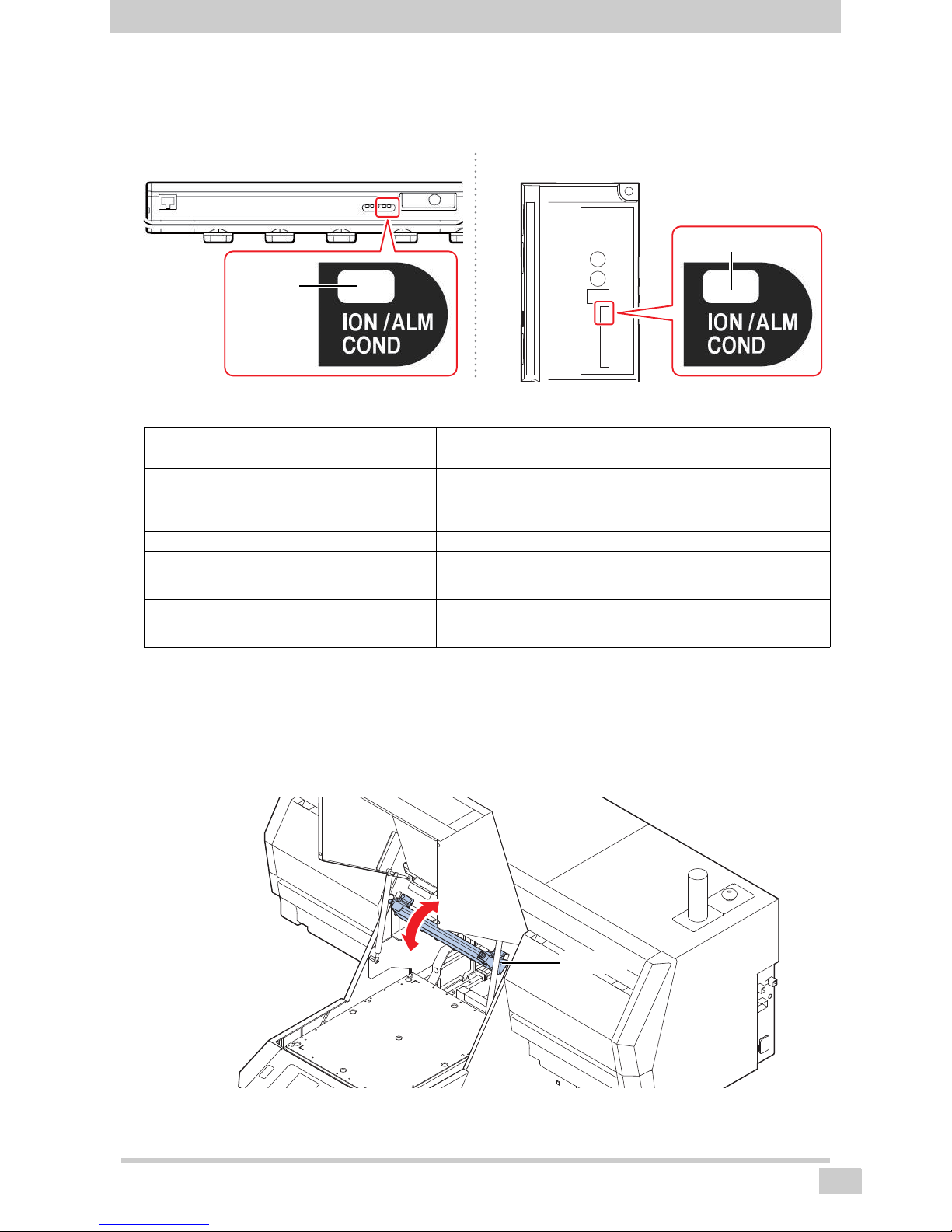

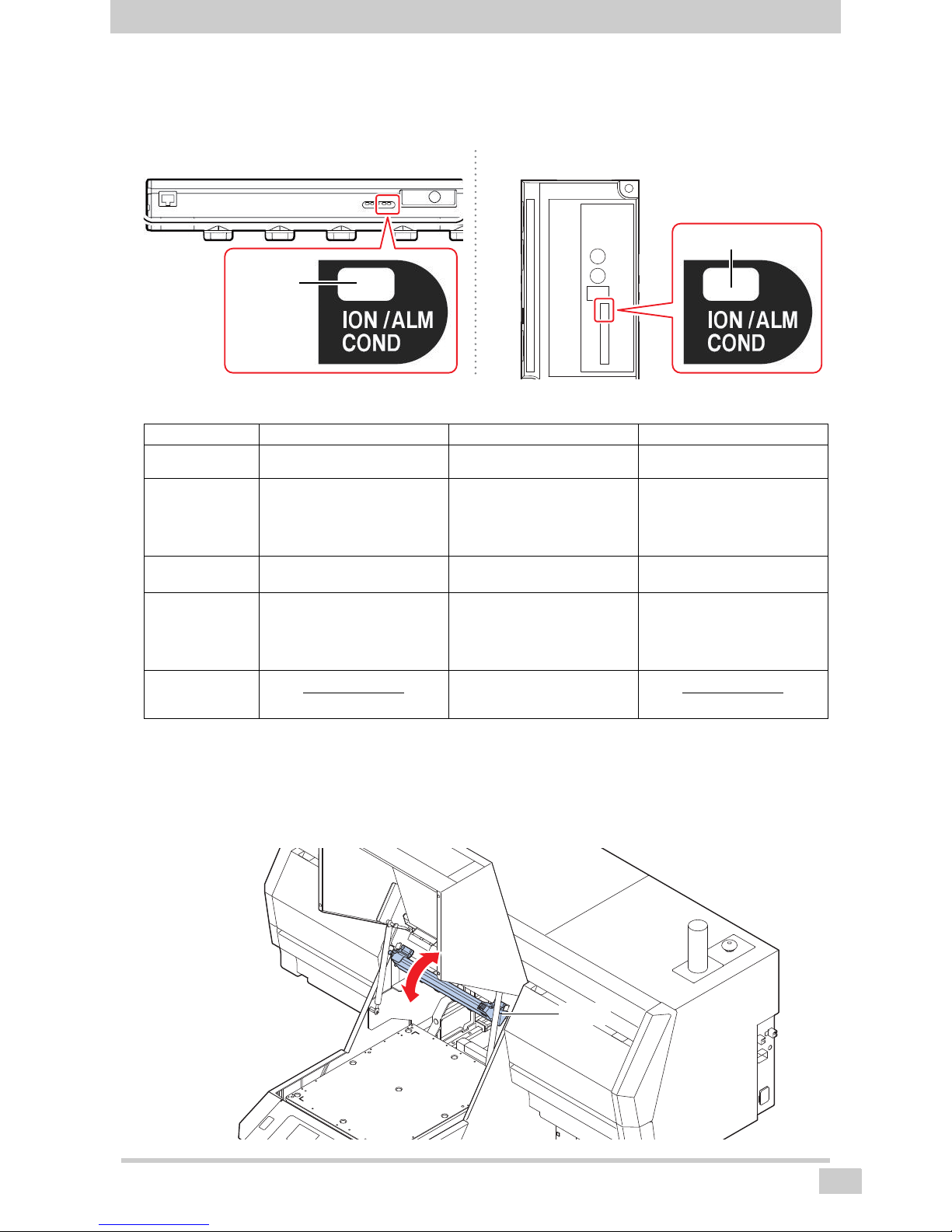

Alarm output function
This ionizer has the function to output alarms.
Alarm output part
Alarm function
Angle adjustment of the ionizer
Ionizer can be moved.
If it is hard to access to the work at the back side of the table, move the ionizer on the upper side.
Item Alarm (ALM) Ion level (ION) Condition (COND)
Indication Indicator light blinks three times
about every second.
Indicator light blinks twice about
every second.
Indicator light blinks. once about
every second
Status etc. Internal circuit has been broken.
Abnormal discharge occurs.
Due to blot on the electrode probe
and wear of it, ion production has
decreased.
Use this as a guide for time to
take care of the electrode probe.
The installed environment
(temperature, humidity, peripheral
metals, etc.) have affected the
performance to remove electricity.
Removing
electricity Removing electricity stops. Removing electricity continues. Removing electricity continues.
Countermeasure Contact a distributor in your
district or our office.
Take care of the electrode
probe.*1
If the status cannot be improved,
replace the relevant electrode
probe.
*1. Before taking care of the electrode probe, turn off the main power of the main body, and be careful to perform the work.
Check the environment and
peripheral metals.
Replacement
part
SPA-0208
Tungsten electrode probes for
ionizer (including 4)
【6042MkII】 【3042MkII】
Indicator
light
Indicator light
Ionizer
