Minolta Activa Zoom 8-22x27 User manual

9222-8589-16 P-A804
●使用説明書
●BEDIENUNGSANLEITUNG
●MODE D'EMPLOI
●INSTRUCTION MANUAL
●MANUAL DE INSTRUCCIONES
●
MINOLTA BINOCULARS ACTIVA ZOOM 8-22X27 10-30X27
Diese Bedienungsanleitung enthält wichtige
Informationen für den Gebrauch und die
Pflege Ihres Fernglases. Bitte lesen Sie sie
vordem ersten Gebrauch sorgfältig durch.
Félicitations pour l’achat de ces jumelles
Minolta. Nous vous conseillons de lire
attentivement cette notice pour tirer le
meilleur parti de vos jumelles.
お買い上げありがとうございます。
ご使用前にこの使用説明書をよくお読み
いただき、双眼鏡をご活用ください。
Thank you for purchasing a pair of Minolta
binoculars. Please take the time to read
through this instruction manual for it
contains information that is important to the
use and care of your binoculars.
Muchas gracias por su adquisición de este par
de binoculares de Minolta. Le aconsejamos leer
cuidadosamente todo el manual de
instrucciones ya que contiene información
importante para el uso y el cuidado de sus
binoculares.
A
C
D
E
F
B
眼鏡をかけて使用する場合
(F)
アイピースカップを図のように折り返し
てご使用ください。
SI ESTA USANDO ANTEOJOS (F)
Si está usando anteojos, doble la caperuza del
ocular de goma al usar sus binoculares.
FOR EYEGLASS WEARERS (F)
If you wear glasses, fold the rubber
eyepiece cups back when you use your
binoculars.
POUR LES PORTEURS DE
LUNETTES (F)
Si vous souhaitez utiliser les jumelles sans
enlever vos lunettes, retournez les
oeilletons caoutchoutés vers l'arrière.
HINWEIS FÜR BRILLENTRÄGER
(F)
Wenn Sie bei der Benutzung des Fernglases
Ihre Brille aufbehalten möchten, ist es
ratsam die Augenmuscheln am Fernglas
umzustülpen, um das Sehfeld nicht zu
beeinträchtigen.
ピントを合わせます（E）
双眼鏡をのぞきながら、見たいものがは
っきりと見えるようにピント調整つまみ
を回します。
SCHARFSTELLEN (E)
Schauen Sie mit beiden Augen durch das
Fernglas, und drehen Sie den Scharfstell-
trieb so lange, bis das Bild klar zu erkennen
ist.
MISE AU POINT (E)
Tourner la molette centrale de manière à
obtenir la meilleure netteté du sujet
observé.
FOCUSING (E)
Look through the binoculars and turn the
focusing knob until the subject appears the
clearest.
ENFOQUE (E)
Mire a través de los binoculares y gire el aro de
enfoque hasta que el objeto se vea
nítidamente.
AJUSTE DE DIOPTRÍA (D)
Su corrección de visión para el ojo derecho y el
ojo izquierdo puede ser ligeramente diferente y
esto puede hacer que no pueda ver
claramente. Si éste fuera su caso, utilice el
anillo de ajuste de dioptría y corrija las
diferencias de visión de sus ojos. Mire un
objeto a la distancia por los binoculares.
Gire la palanca de zoom hastaque el objeto
aparezca más grande antes de ajustar la
dioptria.
Cubra el lado izquierdo y gire el aro de
enfoque hasta que pueda ver el objeto
nítidamente. A continuación cubra el lado
derecho y mire hacia el objeto con el ojo
izquierdo.
Gire el anillo de ajuste de dioptría hasta que
el objeto vuelva a aparecer nítidamente. Los
binoculares habrán quedado corregidos a su
visión.
• Se pueden usar las marcas en el aro cuando
vuelva a ajustarlo más tarde.
DIOPTER ADJUSTMENT (D)
Your vision may vary slightly between your
left and right eye making it difficult to focus
clearly. Use the diopter adjustment dial to
correct for any difference-of-vision between
your eyes. Look through the binoculars at a
distant subject.
Turn the zoom lever until the subject
appears the largest before adjusting the
diopter.
Cover the left side and turn the focusing
knob until the subject appears in sharp
focus. Now cover the right side and view
thesubject through the left side.
Turn the diopter adjustment dial until the
subject appears in sharp focus again. The
binoculars are now adjusted for your eyes.
•The plus and minus marks and the index
will help you re-set the adjustment later.
AJUSTEMENT DIOPTRIQUE (D)
La légère différence d’acuité visuelle entre
l’oeil droit et l’oeil gauche affecte parfois la
netteté de l’image observée. La molette
d’ajustement dioptrique permet de corriger
ce défaut. Viser un sujet distant.
Passer d'abord au grossissement le
plus fort avant de réaliser l'ajustement
dioptrique.
A l’aide de la molette centrale de mise
au point, régler la netteté de l’oeil droite, en
masquant la branche gauche des jumelles.
Masquer alors la branche droite, et agir
sur la molette de réglage dioptrique de
manière à obtenir la netteté avec l’oeil
gauche.
• Les graduations vous aideront par la suite
à revenir instantanément à votre réglage
personnel.
DIOPTRIEN-AUSGLEICH (D)
Schauen Sie durch das Fernglas auf ein
entferntes Objekt.
Die Dioptrieneinstellung sollte bei Zoom-
Ferngläsern bei größtmöglicher Ver-
größerung erfolgen.
Schließen Sie Ihr linkes Auge, und
drehen Sie den Scharfeinstelltrieb, bis das
Objekt scharf erscheint.
Nun schließen Sie das rechts Auge und
drehen das Einstellrad für den Dioptrien-
Ausgleich, bis das gleiche Objekt scharf
erscheint. Das Fernglas ist nun optimal auf
Ihre Augen eingestellt.
• Der Indexpunkt an den Plus- und Minus-
Markierungen kann dazu verwendet
werden,die ursprüngliche Stellung leicht
wiederzufinden.
視度を調整します（D）
右目と左目の視力が異なると像が見にく
くなります。両目の見えかたを同じに調
整することを視度を調整するといいま
す。
まず最大倍率（最も大きく見える
状態）になるようにズーム調整つまみ
を回します。
左側のレンズを覆い、右目だけでの
ぞきながら遠くのものがはっきりと見え
るようにピント調整つまみを回します。
次に左目だけでのぞきながら、同じ
ものがはっきりと見えるように視度調整
リングを回します。
•視度調整リングの+ ーマークは後で
視度をあわせるときの目安になります。
ストラップの取付け(B)
図のように取付けます。
TRAGERIEMEN (B)
Den Trageriemen wie gezeigt befestigen. COURROIE (B) Fixerla courroie comme indiqué. STRAP (B) Attach the strapas shown. CORREA (B) Ajustela correa como se indica.
NOMBRES DE LAS PIEZAS (A)
Anillo de ajuste de dioptría
Aro de enfoque
Palanca dezoom
Objetivo
Caperuza del ocular
Ranura para la correa
Ocular

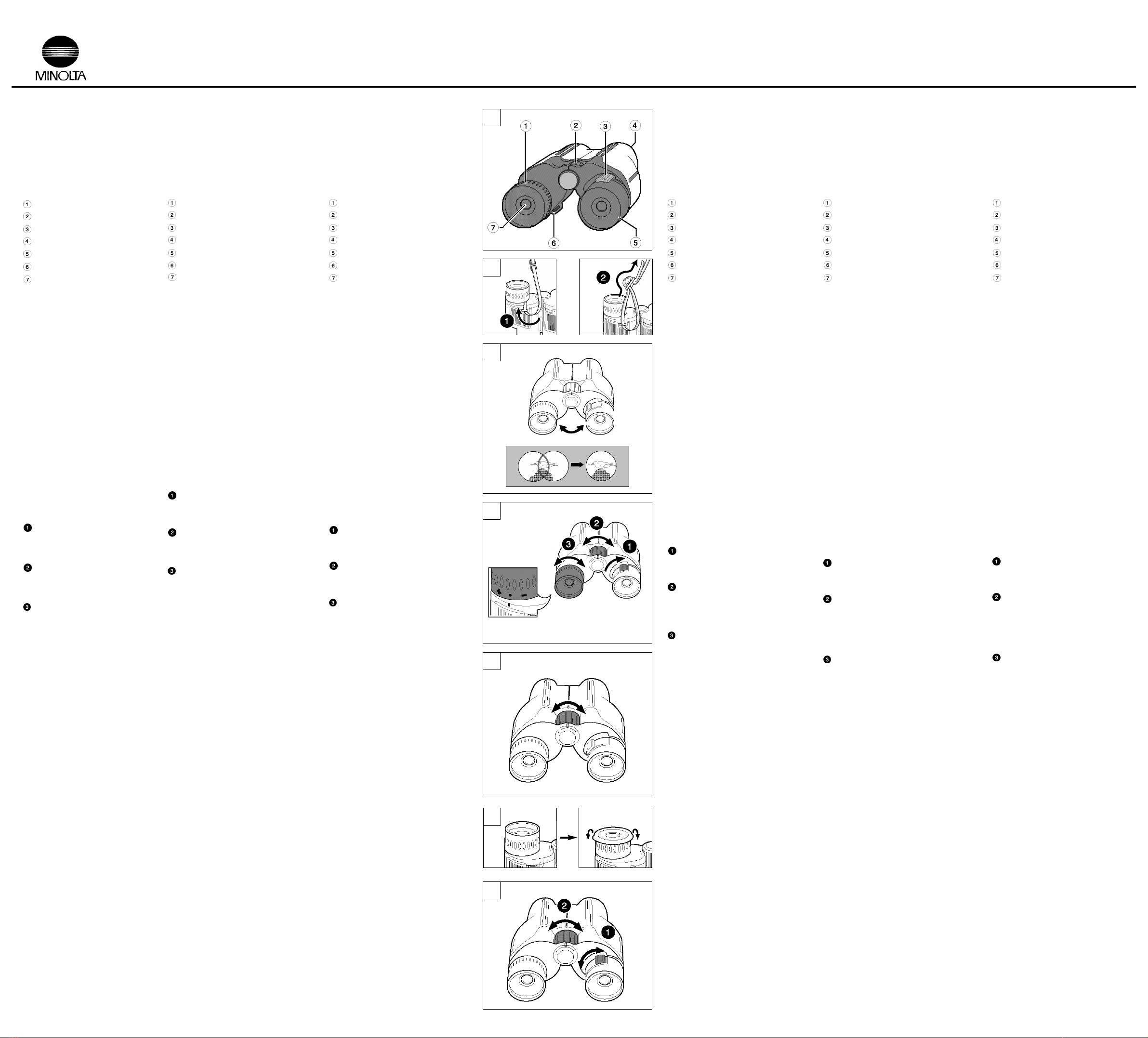

NAMES OF PARTS (A)
Diopter adjustment ring
Focusing knob
Zoom lever
Objective lens
Eyepiece cup
Strap eyelet
Eyepiece
NOMENCLATURE (A)
Molette d'ajustement dioptrique
Molette de mise au point
Levier de zooming
Lentille frontale
Oeilleton d'oculaire
Fixation de courroie
Oculaire
BEZEICHNUNG DER TEILE (A)
Dioptrienausgleich
Scharfstelltrieb
Zoom-Einstellung
Objektiv
Augenmuschel
Öse für Trageriemen
Okular
各部の名称（Ａ）
視度調整リング
ピント調整つまみ
ズーム調整つまみ
対物レンズ
アイピースカップ
ストラップ取付け部
接眼レンズ
眼幅を調整します（C）
両眼の間隔に合うように双眼鏡の幅を調
整します。
双眼鏡をのぞいてできるだけ遠くの物を
見ながら、両眼の視野が重なって一つに
見えるように、左右のレンズ間隔を広げ
たり狭めたりして調整してください。
EINSTELLUNG DER PUPILLEN-
DISTANZ (C)
Schauen Sie mit beiden Augen durch das
Fernglas und knicken Sie die beiden
Fassungsrohre so, daß Sie das Sehfeld
bequem als einen runden Kreis sehen.
RÉGLAGE DE L’ÉCARTEMENT
INTERPUPILLAIRE (C)
Pour régler les jumelles à l’écartement de
vos yeux, tout en regardant dans les
jumelles, rapprocher ou écarter les deux
branches de manière à obtenir une seule
image, parfaitement circulaire.
INTERPUPILLARY ADJUSTMENT
(C)
To adjust the binoculars for the distance
between your eyes, look through the
binoculars at a distant subject and fold or
unfold them until you see a single, circular
image.
AJUSTE INTRAPUPILAR (C)
Para ajustar los binoculares de tal forma que
coincida con la distancia entre sus ojos, mire a
través de los binoculares. Pliegue y despliegue
los binoculares hasta que los dos imágenes
circulares se combinenen una.
ズーミング（倍率変更）をし
ます(G)
双眼鏡をのぞきながら、見たいものが好
みの大きさになるようにズーミング調整
つまみを回します。見たいものがはっき
りと見えるようにピント調整つまみを回
します。倍率を変えるたびにピントを合
わせ直してください。
G
ZOOMING (G)
Look through the binoculars and turn the
zoom lever to change the magnifying
power. Then turn the focusing ring until
your subject is sharp. You have to re-focus
each time you zoom to different
magnicication.
ZOOMING (G)
Actionner le levier pour changer de
grossissement. Il est alors necessaire de
refaire la mise au point l'aide de la molette.
ZOOM-EINSTELLUNG (G)
Blicken Sie durch die OKulare und drehen
Sie die Zoom-Einstellung, bis des Sehfeld
zum angepeilten Objekt paßt. Nach jeder
Zoom-Verstellung (d.h. Veränderung der
Vergrößerung) muß das Fernglas neu
scharfgestellt werden.
ZOOM (G)
Mire a través del binóculo y gire la palanca de
zoom. Luego, gire el aro de enfoque hasta que
el objeto aparezca uítido, Es necesario
reajustarel enfoque cada vez que hace zoom.

Beachten Sie genaudiefolgenden Sicherheitshinweise, wenn Sie
die Kamera in der Nähe vonkleinen Kindern oder anderen
Personen verwenden, die sichetwaiger, mit diesem Produkt
verbundenen Gefahren nicht bewußt sind.
Nicht direkt durchdas Fernglasin die Sonneschauen.
HINWEISE ZUM RICHTIGEN UND SICHEREN
GEBRAUCH
ACHTUNG
Vor Benutzung dieses Produktes lesen Sie bitte alleHinweise und
Warnungen.
Wenn SiedenAugenabstand beim Fernglas einstellen,achten
Sie darauf, daßdie Finger nicht eingeklemmtwerden.
ELEMENTS DE SÉCURITÉ
AVERTISSEMENTS
Veiller à bienrespecterles conseils ci-dessous.
Respecter plus particulièrement ces instructions
enprésencedejeunesenfants.
Nepasobserver le soleil directement avecles
jumelles.
Attention aux risques de pincement des doigts
lorsdu réglagedela distance interpupillaire.
製品および付属品を、幼児・子供の手の届く範囲に放置しないでくだ
さい。幼児・子供の近くでご使用になる場合は、細心の注意を払って
ください。事故の恐れがあります。
双眼鏡を通して直接太陽を見ないでください。失明の恐れがあります。
正しく安全にお使いいただくために
この使用説明書では、正しく安全に製品をお使いいただくために、またあな
たや他の人々への危害や財産への損害を未然に防止するために、いろいろな
絵表示を用いています。よく理解して正しく安全にお使いください。
双眼鏡の眼幅調整の際、指をはさまないように注意してください。
けがの恐れがあります。
Fingers may become caught while adjusting the
interpupillary distance on binoculars.
FOR SAFE AND PROPER USE
WARNING
Readand understand all cautions and warnings
thoroughly before using this product.
Use caution,accidentmay occur when using this
product near young children.
Do not look directly atthesun through the
binoculars. No miredirectamente alsol por los binoculares.
PARA UN USO CORRECTO Y SEGURO
ADVERTENCIA
Lea cuidadosamente las precauciones y advertencias
antesdeutilizar este producto.
Tenga cuidado;pueden ocurrir accidentes cuando utilice
este productocerca de niños pequeños.
Tenga cuidado de que los binoculares no sepillenel dedo
cuando ajustala distanciaintrapupilar.
CARE AND STORAGE
• Do not touch lens surfaces with your fingers.
To clean a lens surface, brush away any
dust or sand and if necessary moisten a lens
tissue with lens cleaning fluid and gently
wipe the lens surface.
• Never leave your binoculars where they may
be subjected to extreme temperatures, such
as the glove compartment of a car.
• Protect your binoculars from impact
damage.
• Avoid exposing your binoculars to moisture,
salt spray, or other corrosive conditions that
may damage them.
• Store your binoculars in their case in a cool,
dry place away from dust or chemicals. An
airtight container containing a drying agent
such as silica gel is ideal.
• To prevent condensation, place your
binoculars in a plastic bag before you bring
then into a warm environment from a cold
environment. Allow them to come to room
temperature before removing.
• During periods of expendedstorage, awhite
film may appear on the rubber surfaces.
Remove the film before using this product.
Contact an authorized Minolta servicefacility
for details.
• Never attempt to disassemble your
binoculars. Service or repair should be
performed only by an authorized Minolta
servicefacility.
CUIDADOS Y ALMACENAMIENTO
• Nunca toque la superficie del objetivo con sus dedos.
Para limpiar la superficie del objetivo, primero cepille
para quitar cualquier mota de polvo o arena y si es
necesario humedezca un tisú para objetivos con
líquido para limpiar objetivos y limpie suavemente el
objetivo.
• Nunca deje los binoculares en lugares donde pueda
estarexpuesta a temperaturas extremas, tales como
en la guantera del automóvil.
• Nunca golpee los binoculares.
• Nunca exponga los binoculares a humedad, agua
salada u otras condiciones corrosivas para evitar
daños.
• Guarde los binoculares en un lugar fresco, seco y
bien ventilado, en un lugar apartado del polvo y de
productos químicos. Recomendamos colocarlos en
una caja hermética con gel de silicio como agente
desecante.
• Para prevenir la formación de condensación,
coloque los binoculares en una bolsa plástica
hermética cuando los traslade del frío del medio
ambiente al interior de un edificio templado. Espere
a que los binoculares alcancen la temperatura
ambiente antes de sacarlos de la bolsa.
• Durante largo tiempo de almacenamiento, una capa
blanca y delgada puede aparecer sobre la superficie
de la goma. Consulte a su Centro de Servicio
Autorizado de Minolta para más detalles.
• Nunca intente desarmar los binoculares. Todas las
reparaciones deben hacerse en un centro de
servicio autorizado por Minolta.
手入れと保管
•レンズ面には直接指で触れないでください。
清掃するときは、レンズブラシでホコリ等を取り除いてください。汚れがひ
どい場合は、柔らかい布やレンズティッシュにレンズクリーナーをしみ込ま
せ、軽くふいてください。
•直射日光下の車の中など、極度の高温下に双眼鏡を放置しないでください。
•双眼鏡に衝撃を与えないようにして下さい。
•湿気の多いところ、海水のかかるところなどでは使用しないでください。
•保管する場合は、ケースに入れ、高温・多湿のところやほこりっぽいところ
を避けて保管してください。密閉した容器に乾燥剤をいっしょに入れて保管
すればより安心です。
•双眼鏡に急激な温度変化を与えると内部に水滴を生じることがあります。寒
い屋外から暖かい室内に持ち込むときは、双眼鏡をビニール袋に入れ、室温
になってから取り出してください。
•本機のゴム部分は、長期間の使用により表面が白くなり衣服を汚すことがあ
ります。現象が見られた場合はふき取ってからご使用ください。詳しくは
お近くのミノルタサービスセンター、サービスステーションにお問い合わせ
ください。
•故障してもご自分で分解なさらずに、お近くのミノルタサービスセンター、
サービスステーションにお持ちください。
ENTRETIEN ET RANGEMENT
• Ne pas toucher les lentilles avec les doigts,
ni avec une matière abrasive. Si les
lentilles sont sales, souffler les poussières
ou les enlever avec un pinceau doux, puis
nettoyer doucement avec un chiffon doux
éventuellement humecté de produit
nettoyant à surfaces optiques.
• Ne jamais laisser les jumelles dans des
endroits susceptibles d’être soumis à des
températures très élevées.
• Eviter les chocs aux jumelles.
• Eviter d’exposer les jumelles à l’humidité, les
embruns marins ou toutes autres conditions
susceptibles deles endommager.
• Ranger les jumelles dans leur étui dans un
endroit sec et frais, à l’abri de la poussière et
de toutes vapeurs corrosives. L’idéal est de
les mettre dans une boîte étanche avec des
selsdessicants (type “Silica Gel”).
• Si les jumelles passent d'un endroit froid
à un endroit chaud, de la condensation
peut se former sur les optiques. Póur
éviter ce problème mettre les jumelles
dans un sac en plastique avant de les
porter dans un endroit chaud. Attendre
que la condensation se forme sur
l'extérieur de ce sac avant d'en sortir les
jumelles.
• Après une longue période de non utilisation,
un dépôt blanc peut apparaître à la surface
des parties en caoutchouc. Dans ce cas,
nettoyer soigneusement l'appareil. Pour plus
de détails, contacter le service après-vente
Minolta.
• Ne jamais démonter les jumelles. Toute
réparation éventuelle doit être entreprise par
un spécialiste agréé.
PFLEGE UND AUFBEWAHRUNG
• Berühren Sie die Linsenoberflächen nicht mit den Fingern.
Wenn eine Linsenoberfläche verschmutzt ist, kann diese
mit einem Linsenreinigungstuch abgewischt werden. Falls
nötig, das Tuch mit einem Tropfen Objektiv-
reinigungsflüssigkeit anfeuchten.
• Setzen SieIhr Fernglas niemals hohen Temperaturen aus,
wie sie z.B. im Handschuhfach Ihres Autos vorherrschen
können.
• Schützen Sie das Fernglas vor harten Stößen.
• Setzen Sie das Fernglas niemals Feuchtigkeit,
Brandungsnebel oder anderen korrosionsfördernden
Umwelteinflüssen aus.
• Bewahren Sie das Fernglas in einer Tasche an einem
kühlen und trockenen Ort auf, der frei von Staub und
Chemikalien ist. Ein luftdichter Behälter mit einem
feuchtigkeitsentziehenden Mittel wie Silicagel wäre ideal.
• Wird das Fernglas einer plötzlichen Temperatur-
veränderung ausgesetzt (z.B. aus einer kalten Umgebung
heraus in ein beheiztes Gebäude), kann es im Innern der
Okulare zu Kondensfeuchtigkeit kommen. Die kann
vermieden werden, indem Sie Ihr Fernglas in einen
Plastikbeutel legen, die Luft entweichen lassen und diesen
verschließen, bevor Sie einen beheizten Raum betreten.
Nehmen Sie das Fernglas erst aus dem Plastikbeutel
heraus, wenn es sich der Raumtemperatur angepaßt hat.
• Versuchen Sie nicht, Ihr Fernglas auseinanderzunehmen.
Es besitzt keine Teile, die Sie selbst reparieren könnten.
警告 この表示を無視した取り扱いをすると、人が死亡したり、重
傷を負う可能性が想定される内容を示しています。
注意 この表示を無視した取り扱いをすると、人が傷害を負う可能
性が想定される内容および物的損害の発生が予想されている
を示しています。
警告
注意
MINOLTA BINOCULARS ACTIVA ZOOM 8-22X27 10-30X27
記載の性能及び外観は印刷時のものであり、都合により予告なしに変更する場合があります。
Die technischenDatenentsprechendemaktuellen Stand zum AeitpunktderDrucklegung.Änderungen sind vorbehalten.
Caractéristiques basées sur lesdemières informationsdisponibles etsujettesà modifications sans préavis.
6.0 m (19.7 ft.)
6.0 m(19.7 ft.)
110 x 53 x 118 mm
110 x 53 x 118 mm
74 - 44m / 222 - 131 ft.
63 - 35m / 189 - 105 ft.
4.3- 2.5°
3.6- 2.0°
3.4 - 1.2 mm
2.7 - 0.9 mm
27mm
27mm
8 - 22X
10 - 30X
最近接ピント位置
KürzesteEinstellentfernung
Distance miseau point mini
Minimum focus distance
Distanciamínima de enfoque
8-22x27
10 - 30x27
タイプ
Tip
Type
Type
Tipo
倍率
Vergrößerung
Grossissement
Magnification
Aumento
対物レンズ有効径
Objektivdurchmesser
Diamètre objectifs
Objective diameter
Diámetro del objetivo
射出ひとみ径
DurchmesserderAustrittspupille
Diamètre pupillede sortie
Exit pupildiamter
Diámetro de lapupila desalida
明るさ
GeometrischeLichtstärke
Indice de luminosité
Brightness index
Índicede luminosidad
実視界
Sehfeld inGrad
Angle de vue
Angle of view
Ángulode visión
1000mにおける視界
Sehfeldauf 1000m
Champ à 1000m
Field ofview at 1000m/1000yds
Campo a 1000metros
大きさ
Abmessungen (Bx H xT)
Dimensions(LxHxP)
Dimensions (WxHxD)
Dimensiones(an x alx pr)
重さ
Gewicht
Poids
Weight
Peso
305g
310g
11.4 - 1.5
7.3 - 0.8
Specificationsare based on thelatest information available at thetime ofprinting and are subject tochange withoutnotice.
Las especificaciones se basan en la última información en el momento de la impresión y están sujetasa cambios sinprevioaviso.
モデル
Modell
Modele
Model
Modelo
MINOLTA CO., LTD. 3-13, 2-Chome, Azuchi-Machi, Chuo-Ku, Osaka 541-8556, Japan
主な性能
TECHNISCHE DATEN
SPECIFICATIONS
ESPECIFICACIONES
CARACTÉRISTIQUES
TECHNIQUES
