Minuteman Ambassador 20 Parts list manual

Parts and Instruction Manual
Ambassador 20
Minuteman International, Inc.
A Member of the Hako Group
988403 Rev G 04/22

Page 2 Ambassador 20 988403 Rev G 04/22
PREFACE
Thank you for your purchase of the new industry standard for scrubbers. Minuteman International
takes great pride in off ering the most dependable, reliable and best value in industrial power
sweepers and sweeper / scrubbers. We set the standard.
Our Customer Service Department would like to hear from you. If you see any errors, omissions
or something that needs clarifi cation in this Parts Catalog please let us know. We are working hard
towards continually improving our processes to bring you the best you deserve. Please copy the form
below, fi ll out and comment on how you found our catalog.
Thank you!
The Minuteman International Team
Name: ______________________________________________________________________
Title: ______________________________________________________________________
Company Name: _____________________________________________________________
Address: ____________________________________________________________________
Country: ____________________________________________________________________
Type of equipment or model number: ______________________________________________
Comments: __________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________
Please return to:
Customer Service Manager
Minuteman International, Inc.
14N845 U.S. Route 20
Pingree Grove, Illinois 60140 USA
Phone: [phone]
Email: [email protected]

Page 3
• Stop on level surface.
• Disconnect the power to the machine by pulling the red Battery Connector located under the recovery tank near the batteries.
• Avoid moving parts. Do not wear loose jackets, shirts, or sleeves when working on machine.
• Avoid contact with battery acid. Battery acid can cause burns. When working on or around batteries, wear protective clothing and
safety glasses. Remove metal jewelry. Do not lay tools or metal objects on top of batteries.
• Do not clean machine with a pressure washer.
• Authorized personnel must perform repairs and maintenance. Use Minuteman supplied replacement parts.
For Safety When Servicing or Maintaining Machine
Ambassador 20 988403 Rev G 04/22
Model Ambassador 20
Models: C8420-115
Technical Specifi cations
Voltage (AC)
Current
Sound Level
Brush Speed
Dimensions (LxWxH)
Weight (gross)
115V 60Hz
12 Amps (115V)
79 dBA @ operator’s ear 73.6 dBA @ 3 meters
1040 RPM
45 1/8" x 20 3/4" x 38 1-4" (114.6cm x 52.7cm x 97.2cm)
234 lbs (106 kg)

Page 4 Ambassador 20 988403 Rev G 04/22
Table of Contents
Technical Specifi cations ...................................................................... 3
Important Safety Instructions .............................................................. 6
Machine Overview ............................................................................ 10
Operating Instructions ....................................................................... 11
Accessory Attachments ..................................................................... 11

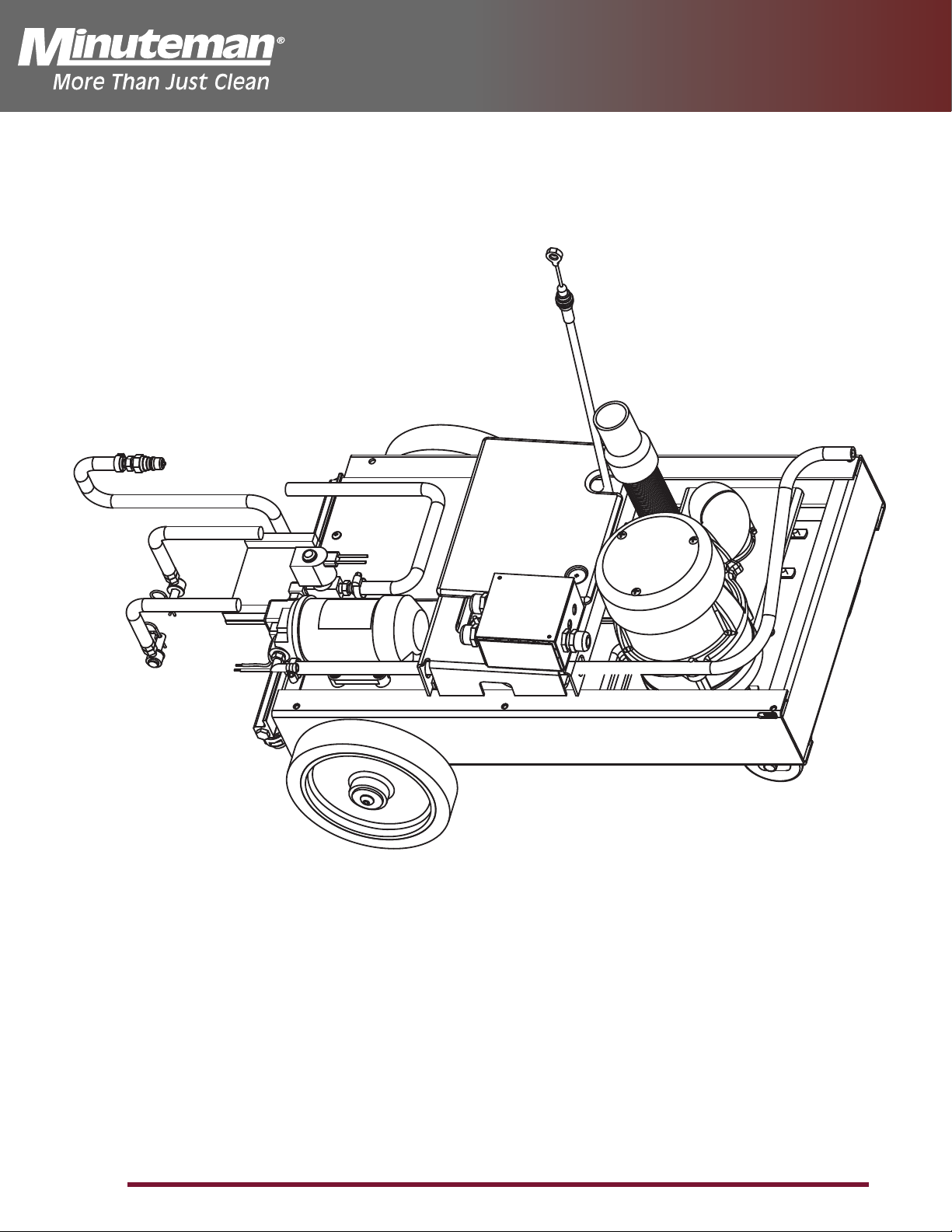

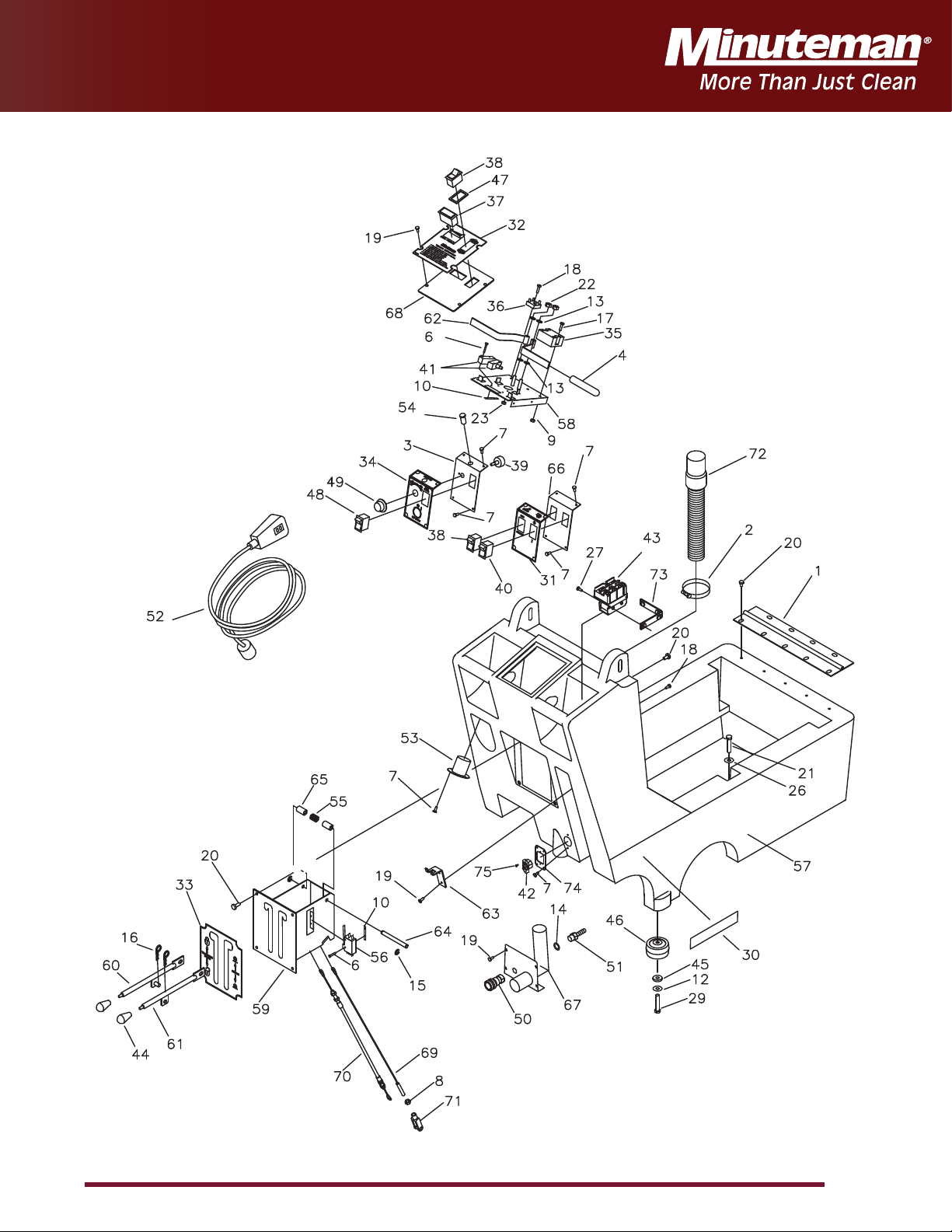

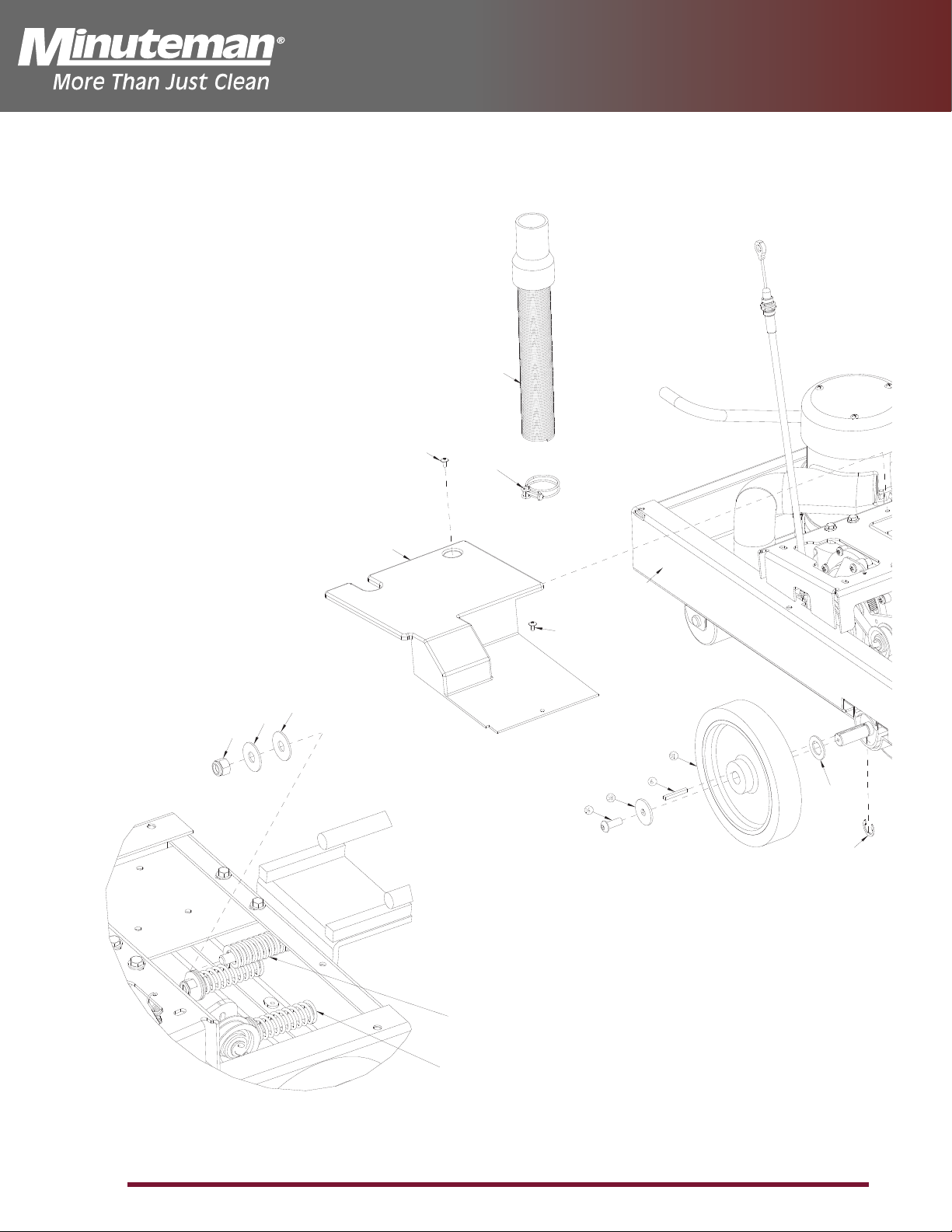

Exploded Views .....................................................................12
Tank Assembly I ................................................................................ 12
Tank Assembly II ............................................................................... 15
Base Assembly ................................................................................. 18
Brush Assembly ................................................................................ 28
Troubleshooting Guide ...................................................................... 30
Wiring Diagram ................................................................................. 32

Page 5
Ambassador 20 988403 Rev G 04/22

Page 6 Ambassador 20 988403 Rev G 04/22
Important Safety Instructions
COMMERCIAL USE ONLY
When using an electrical appliance, basic precautions should always be followed, including the
following:
READ ALL INSTRUCTIONS BEFORE USING
WARNING: To reduce the risk of fire, electric shock, or injury:
•Do not leave appliance when plugged in. Unplug from outlet when not in use and before
servicing.
WARNING
To reduce the risk of electrical shock – Do not expose to rain. Store indoors.
•Do not allow to be used as a toy. Close attention is necessary when used near children.
•Use only as described in this manual. Use only the manufacturer’s recommended attachments.
•Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped,
damaged, left outdoors, or dropped into water, return it to an authorized service center.
•Do not pull or carry by cord, use cord as handle, close a door on a cord, or pull cord around sharp
edges or corners. Do not run appliance over cord. Keep cord away from heated surfaces.
•Do not unplug by pulling on the cord. To unplug grasp the plug, not the cord.
•Do not handle the appliance with wet hands.
•Do not put any object into the openings. Do not use if any opening is blocked; keep free of dust,
lint, hair, and anything that may reduce air flow.
•Keep hair, loose clothing, fingers, and all parts of the body away from openings and moving parts.
•Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.
•Do not use without dust bag and/or filters in place.
•Turn off all controls before unplugging.
•Use extra care when cleaning on stairs.
•Do not use to pick up flammable or combustible liquids such as gasoline or use in areas where
they may be present.
•Connect to a properly grounded outlet only. See grounding instructions.
SAVE THESE INSTRUCTIONS

Page 7
Ambassador 20 988403 Rev G 04/22
Inspection
Carefully unpack and inspect your machine for shipping damage. Each unit is tested and thoroughly
inspected before shipment, and any damage is the responsibility of the delivery carrier who should be
notified immediately.
WARNING
•Read Instructions Manual before operating this piece of equipment.
•To reduce the risk of fire use only commercially available floor cleaners and waxes intended for
machine application
•Electrical motors and components can cause an explosion when operated near volatile materials
and vapors. Do not use this machine near flammable materials such as solvents, thinners, fuels,
grain dust, ect.
Electrical – 115V Model C8420-115
This machine is designed to operate on a standard 15 amp. 120-Volt, 60hz, AC circuit. Voltages below
105-Volt AC or above 125-Volts AC could cause serious damage to the motor.
Electrical – 240V Model C8420-240
This machine is designed to operate on a standard 16 amp. type L fused 230-Volt, 50 Hz, AC circuit.
Voltages below 200-Volt AC or above 250-Volts AC could cause serious damage to the motor.
Grounding Instructions
•This floor finishing machine should be grounded while in use to protect the operator from electric
shock. The machine is equipped with a three-conductor cord and three prong grounding type
attachment plug to fit the proper grounding type receptacle. The green (green and yellow) conductor
in the cord is the grounding wire. Never connect this wire to anything other than the grounding blade.
•Floor Finishing Machines Rated Less than 150-Volts – If the machine is provided with an attachment
plug, as shown in Sketch A, it is intended for use on a 120-Volt (normal) circuit. If a properly grounded
receptacle, as shown in Sketch A, is not available, an adapter as shown in Sketch C, is available and
be installed as shown in Sketch B if the outlet box that houses the receptacle is grounded. Be sure
to fasten the grounding tab with the faceplate screw.
•Floor Finishing Machines Rated More than 150-Volts – If the machine is provided with attachment
plug as shown in Sketch D, it is intended for use in nominal 240-Volt circuit. No adapter is available
for this plug.

Page 8 Ambassador 20 988403 Rev G 04/22
POUR USAGE COMMERCIAL SEULEMENT
MODE D’EMPLOI SECURITAIRE
Lorsque l’on utilise un appareil électrique, des précautions de base doivent toujours être suivies
telles que:
BIEN LIRE LE MODES D’EMPLOI AVANT USAGE
AVERTISSEMENT - Pour réduire les risques de feu, choc électrique ou blessure:
• Ne pas quitter l’appareil lorsque la prise de courant est branchée. Débrancher de la sorti
e
électrique lorsque la machine n’est pas en usage ou pour en faire le service.
AVERTISSEMENT
Pour réduire le risque de choc électrique - Ne pas exposer à la pluie - Entreposer à l’intérieur.
• Ne jamais laisser des enfants ou des adultes inexpérimentés faire fonctionner cet appareil.
• Garder la zone de fonctionnement libre de toute personne, particulièrement les petits enfants
et les animaux. Garder les spectateurs à une distance d’au moins 7,6 mètres (25 pieds) de la
zone de fonctionnement.
• Utiliser tel que prescrit dans le livre d’opération et seulement avec les attachements recommendés
par le manufacturier.
• Ne pas s’en servir avec corde ou prise de courant endommangée. Si l’appareil ne fonctionne
pas ou a été échappé, endommagé, entreposé à l’extérieur ou déposé dans l’eau, l’appareil
devrait être envoyé à un département de service pour inspection.
• Ne pas tirer ou porter par le câble ou se servir du câble comme poignée. Ne pas fermer de
portes sur le câble ou tirer le câble près d’objets pointus. Ne pas conduire l’appareil écrasant le
câble et soyez certain de protéger le câble entre toutes surfaces de chauffage.
• Ne pas débrancher en se servant du câble. Pour débrancher tirer sur la prise et non sur le
câble.
• Ne pas manipuler la prise ou l’appareil avec les mains mouillées.
• Ne placer aucun objet dans la sortie et ne pas s’en servir si la sortie est obstruée. Eliminer toute
poussière, maillon, cheveux ou quoique ce soit qui pourrait réduire le mouvement d’air.
• N’exposer aucun cheveux, vêtement, doigts ou autres aux ouvertures de l’appareil.
• Ne rien ramasser de ce qui brûle ou de fumée tels que cigarettes, allumettes ou cendres en feu.
• Ne pas employer sans filtre de poussière ou autre en position.
• Fermer tous les contrôles après utilisation.
• Soyez très prudent lors du nettoyage d’escaliers.
• Ne pas ramasser de liquide inflammable ou combustible tel que gazoline et ne pas utiliser dans
les endroits ou ces derniers pourraient être présent.
• Brancher dans une prise avec une prise de terre seulement. Voir références pour prise de terre.
CONSERVEZ CES RECOMMANDATIONS
DE MODE D’EMPLOI

Page 9
Ambassador 20 988403 Rev G 04/22
INSPECTION
Déballer soigneusement en constatant s’il y, a lieu tout dommage apparent. Chacune des pièces
d’équipement est entièrement inspectée à l’usine et tout dommage de transit est la responsabilité de la
compagnie de transport qui devrait être prévenue immediatement.
AVERTISSEMENT
• S.V.P. lire le manuel d’instruction avant d’opérer cette pièce d’équipement.
• Pour réduire le risque d’incendie, se servir de ces appareils uniquement pour usage commercial et
avec les produits contruits spécifiquement pour usage avec ces appareils.
• Les moteurs électriques peuvent être la cause d’explosion si ils sont utilisés près de matériaux ou de
vapeurs explosives. Ne pas opérer près de matériaux inflammables tels que solvant, essence,
poussière de grain etc.
ELECTRICITE - 115 Volt Modèles C8420-115
Ces appareils sont congus pour opérer sur un circuit standard de 15 amp, 120 volt, 60 hz, circuit AC.
Tout voltage en bas de 105 volt AC ou au-delà de 125 volts AC pourrait occasionner des dommages au
moteur.
ELECTRICITE - 240 Volt Modèles C8420-240
Ces appareils sont congus pour opérer sur un circuit standard AC de 16 amp, fusible type L 230 volt, 50
hz. Tout voltage en bas de 200 volt AC ou au-delà de 250 volts AC pourrait occasionner des dommages
au moteur.
INSTRUCTIONS POUR PRISSE DE TERRE
• Ces appareils doivent posséder une prise de miss à terre pour protéger l’opérateur contre les chocs
électriques. Cet appareil est muni d’une corde électrique à trois fils et d’un receptacle à trois fourchons
et prise de mise à terre pour s’accorder dans un receptacle avec prise de mise à terre réciproque. Le
fil conducteur vert (ou vert et jaune) de la corde électrique est le fil designé comme prise de mise à
terra. Ne jamais relier ce fil à un fil autre que celui de prise de mise à terre.
• Appareils estimés à moins de 150 volts - Si ces appareils offrent une prise de courant tel que dans
le croquis A, ils sont destinés pour utilisation avec un circuit de 120 volts. Si un receptacle avec prise
de mise à terre n’est pas disponible tel que montré au croquis A, un adapteur tel que vu au croquis C
est disponible et devrait être installé tel que montré au croquis B si la boite électrique est munie d’une
prise de mise à terre. Assurez-vous de bien relier la patte de prise avec la vis.
• Appareils destinés à plus de 150 volts - Si ces appareils offrent une prise de courant tel que demontré
au croquis D, ils doivent être utilisés avec un circuit de 240 volts. Aucun adapteur n’est disponible
pour cette prise.

Page 10 Ambassador 20 988403 Rev G 04/22

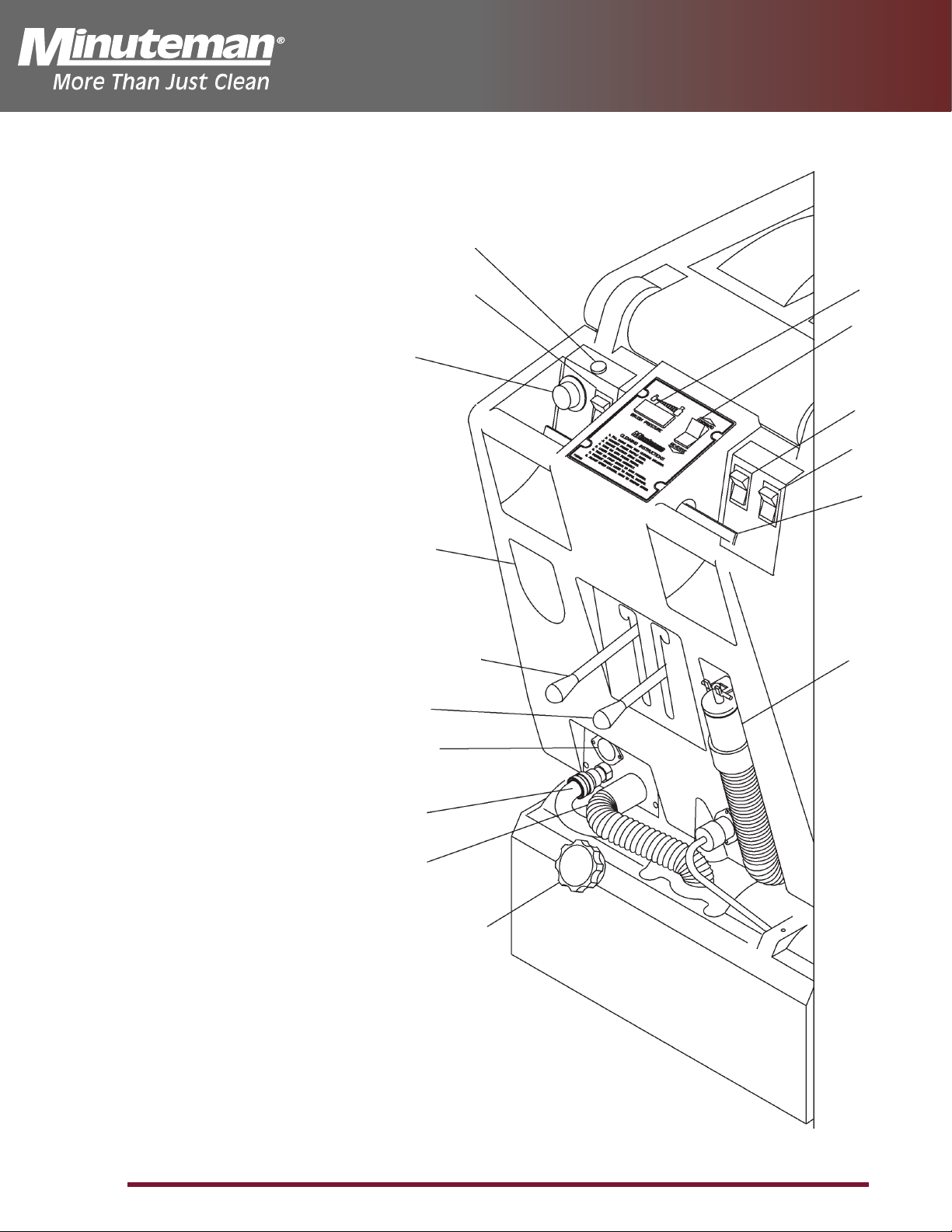

Machine Overview
POWER ON INDICATOR LIGHT
MAIN POWER SWITCH
WORKING SPEED DIAL
120V AC PLUG-IN
TRACTION DRIVE LOCK LEVER
BRUSH/VAC SHOE RAISE/LOWER LEVER
120 VOLT AC AUXILLARY TOOL HOOKUP
SPRAY JET/AUXILLARY FLOOR TOOL HOOKUP
VACUUM SCRUB HEAD HOOKUP
BRUSH PRESSURE ADJUSTMENT KNOB
BRUSH PRESSURE GAUGE
FORWARD/REVERSE SWITCH
PUMP SWITCH, AUTOMATIC AND AUXILLARY
VACUUM SWITCH
TRACTION DRIVE CONTROL LEVERS
DUMP HOSE
9
7
4
6
8
5
3
2
1
10
12
11
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16

Page 11
Ambassador 20 988403 Rev G 04/22
Accessory Attachments
1. Filling: Fill the solution tank with the desired amount of water and add liquid cleaning
solution to the proper dilution ratio. DO NOT USE powdered cleaning chemicals.
Powders are unlikely to dissolve thoroughly, resulting in clogging the inline solution
filter. This can reduce or stop water flow to the pump and spray jets.
2. Connect power supply cord to grounded wall outlet, Item # 4
3. Engage traction drive system, Item #5
4. Turn on main power switch, Item #2
5. Lower scrub head assembly, Item #6
6. Turn on pump switch to automatic, Item #12
7. Turn on vacuum, Item #13
8. Set forward/reverse switch to forward, Item #11
9. Engage traction drive control levers, Item #14
10. Adjust forward speed #3
11. Brush pressure can be adjusted + or – by knob, Item #9, and viewing gauge, Item #10
in green zone
1. Turn master switch off
2. Disconnect vac hose, see item #8, and attach vacuum hose from remote tool.
3. Disconnect solution hose, see item #7, and install remote tool solution hose to the
quick disconnect. Turn the pump solution switch, item #13, to auxiliary.
4. Turn on main power switch.
5. Turn on switch #13 to activate vacuum motor.
Operating Instructions

Page 12 Ambassador 20 988403 Rev G 04/22
Tank Assembly I
Exploded Views

Page 13
Ambassador 20 988403 Rev G 04/22
Tank Assembly 1 Bom
BILL OF MATERIAL TANK ASSEMBLY 1
ITEM PART NO. QTY DESCRIPTION
1 130029 4 GROMMET .75X.31X.25
2 130118 1 STRAINER-SOLUTION M3-40
3 260202 1 HOSE ASY 260B NEW STYLE, 1/4TURN CAP
4 260184 1 .125R 1S1B SUPPORT ANGLE 12GA SS
5 3303255 1 CLAMP - SCREW 1" to 2" DIA 301SS
7 450040 1 FTG-ELBOW 90 3/8 MPT X 3/8 HB NYLON
8 420013 1 TUBE 1/2 X 3 PE
9 430089 1 FLOAT 17B
11 450081 2 WASHER-FLAT 1.908 X 2.41 X .03 SS
12 710353 2 SCR-PHMS 10-32 X .37 ZP
13 710985 6 SCR-BHSCS 3/8-16 X .625 ZP
14 711118 14 SCR-PHSMS 10-12 X .75 SS A POINT
15 712092 1 SCR-HH 1/4-20 X 2.5 NYLON GR 6.6
16 712107 2 BLT-SHOULDER 1/4-20 X 2.87 LG
17 712563 4 SCR-FHMS 1/4-20 X 1.00 SS
18 712568 1 SCR-FHMS 1/4-20 X 2.25 SS
19 712667 5 NUT-NYLOC 1/4-20 SS
20 712683 16 NUT-NYLOC 5/16-18 SS
21 712759 2 WASHER-FLAT .31 X 1.37 X .06 SS
22 712767 26 WASHER-FLAT .406 X .75 X .035 SS
23 715840 1 DECAL-AMBASSADOR 20
24 762384 2 BUSHING-.277 X .375 X .37 SS
25 828970 2 WSR NEOP 1.87X2.4X.125
26 831812 2 FITTING ABS 1.5MPT 1.5HOSE
27 832896 2 WHEEL-GUIDE ACSII
28 832949 2 BRKT-BUMPER
29 833160 1 FTG-ADAPTER 1.50 FPT X 1.5 SLIP PVC
30 833254 2 BUMPER WHEEL AXLE
32 840001 1 LID TNK ACS 20 BURGUNDY
33 840002-1 1 SOLUTION TANK AMB 20 - BURGUNDY
34 840017 1 DOME AIR / WATER
35 840051 1 BLADDER BAG ACS 20"
36 840054 2 ANGLE, BLADDER SIDE 12GA SS
37 840055 2 ANGLE, BLDDR TOP/BOT 12G SS
38 840061 1 GASKET ACS DOME
39 840063 1 FRAME BLADDER MOUNT 12SS

Page 14 Ambassador 20 988403 Rev G 04/22
BILL OF MATERIAL TANK ASSEMBLY 1
ITEM PART NO. QTY DESCRIPTION
40 840069 1 POCKET GASKET ACS
41 840070 1 WASHER PLTE ASSY 12SS
42 840071 1 GASKET SOL/REC ACS 20
43 840074 1 VALVE PIVOT BRACKET
44 840075 1 FLOAT VALVE ACS 20"
46 840087 1 COVER PLATE/DOME 16SS
47 840095 2 PLUG DOME - HEYCO .312
48 840104 1 FILTER ASY / VAC MOTOR
49 840113 2 SIDE PANEL, ACS 14GA
50 840119 4 GASKET, ACS LID F/R, PVC FOAM
51 840120 2 GASKET, ACS LID LONG, PVC FOAM
52 840121 2 GASKET, ACS LID SHORT, PVC FOAM

Page 15
Ambassador 20 988403 Rev G 04/22
Tank Assembly II

Page 16 Ambassador 20 988403 Rev G 04/22
Tank Assembly II BOM
BILL OF MATERIAL - TANK ASSEMBLY II
ITEM PART NO. QTY DESCRIPTION
1 260087 1 HINGE-15"
2 3303255 1 CLAMP - SCREW 1" to 2" DIA 301SS
3 260255 1 SPEED CONTROL BRACKET 260TD
4 260291 2 GRIP-HANDLE 260TD
6 710307 6 SCR-PHMS 6-32 X 1.00 ZP
7 711160 14 SCR-HI/LO 10 X .625 BLACK ZINC
8 711322 1 NUT-HEX 5/16-24 ZP
9 711426 2 NUT-FLANGED WIZZ 8-32
10 711430 3 NUT-TINNERMAN 6-32
12 711523 2 WASHER-WAVE .37 X .68 X .08
13 711577 4 WASHER-FLAT .260 X .50 X .020
14 711578 1 WASHER-FLAT 1/2 BRASS
15 711717 2 RET RING-E EXT .37
16 711808 2 PIN-HAIRPIN COTTER #13
17 710330 2 SCR-RHMS 8-32 X .62 ZP
18 712537 8 SCR-THMS 10-24 X .75 SS
19 712540 10 SCR-THMS 10-24 X .37 SS
20 712560 13 SCR-THMS 1/4-20 X .50 SS W/NYLON PATCH
21 713005 6 SCR-HH 1/4-20 X 1.50 ZP GR 5 PART THRD
22 711373 2 NUT-NYLOC 1/4-20 ZP
23 712638 2 NUT-NYLOC 10-24 SS
26 712759 6 WASHER-FLAT .31 X 1.37 X .06 SS
27 712811 2 SCR-RHMS 10-24 X .50 ZP
29 713048 2 SCR-HH 3/8-16 X 2.50 ZP GR 5
30 715383 2 DECAL-MMAN 1 X 6.88 LT GRY
31 715621 1 DECAL-VAC/PUMP
32 715622 1 DECAL-DASHBOARD ACS 20
33 715623 1 DECAL-BRUSH/TRACK LIFT
34 715626 1 DECAL-SPEED CONTROL ACS
35 740187 1 CONTROLLER-2SP 115/230V
36 740202 2 RECTIFIER-BRIDGE 50A 600V IMP
37 740402 1 GAUGE-PRESSURE 0-3
38 740736 2 SWITCH, DPDT 3 POSITION ON-OFF-ON
39 740738 1 WIRE ASSY.
40 740801 1 SWITCH-ROCKER ON/OFF DPDT
41 740806 2 SWITCH-SNAP ACT 20A 1HP
42 741038 1 RECEPTACLE-10A 250VAC IEC 320

Page 17
Ambassador 20 988403 Rev G 04/22
BILL OF MATERIAL - TANK ASSEMBLY II
ITEM PART NO. QTY DESCRIPTION
43 742145 1 RELAY-MOTOR REVERSE 120V
44 760592 2 KNOB-OVAL TAPERED
45 762295 2 BUSHING-ADJ .375 X .62 X .18 ZINC
46 762331 2 WHEEL-W/BALL BEARING 3/8” bore
47 748209 4 GASKET-FOR 2 POLE ROCKER SWITCHES
48 809755 1 SWITCH
49 809874 1 KNOB-SPEED CONTROL
50 828370 1 FTG-COUPLER 1/4 FPT BRASS
51 828952 1 FTG-ADAPTER 1/4 MPT X 3/8 HB PP
52 741205-1 1 CORD ASY, 14/3 75' GFCI-FEM LOCK PLUG
53 830540 1 RECEPTACLE-FLANGE NEMA L5-15P 15 A 125
54 832859-1 1 INDICATOR LIGHT 115V ASY
55 833102 1 SPRING-KNOB .60 X .73 X 1.75 ZINC
56 833329SA 1 SWITCH-STAGERED ACTION
57 840005-1 1 BASE TANK AMB 20
58 840013 1 PLT LEVER SWITCH 16GA
59 840014 1 LEVER CONTROL BOX
60 840022 1 LEVER BAR ASY BELT TNSN
61 840023 1 LEVER BAR ASY VAC SHOE
62 840024 2 LEVER - SWITCH
63 840027 1 HOSE CLIP
64 840039 1 LEVER PIVOT PIN
65 840040 2 BUSHING-LEVER BOX.396 X .625 X 1.082 ZC
66 840057 1 PLATE, SWITCH
67 840079-1 1 AUXILIARY PLATE ASSY, AMB 20
68 840080 1 DASH PANEL 16GA 16
69 840091 1 CABLE-LIFT ACS
70 840092 1 CABLE-TENSION ACS
71 840093 1 YOKE ACS
72 840097 1 HOSE GRAY WATER
73 840108 1 BRKT-RELAY
74 840122 1 PLATE, RECEPTACLE - MIDGET TWIST LOCK
75 829214 4 RIVET-POP 1/8 REFERENCE # AB4-3
76 829851 1 FLGD TWST LOC FM MIDGET

Page 18 Ambassador 20 988403 Rev G 04/22
Base Assembly

Page 19
Ambassador 20 988403 Rev G 04/22

Page 20 Ambassador 20 988403 Rev G 04/22

















'(7$,/$
