Mitsubishi Electric TSD-AT1519-MN User manual

■この取扱説明書をよくお読みになり、正しくお使いください。特に「安全のため
に必ず守ること」は、タッチパネルモニターをご使用の前に必ず読んで正しくお
使いください。
付 録
ご使用の前に 安全のために⁝
各部の名称
機 能
１．ご使用の前に････････････････････････････
２．安全のために必ず守ること････････････････
2
3
３．各部の名称･･････････････････････････････
 本体背面･･････････････････････････････
 付属品の確認･･････････････････････････
5
5
5
４．接続････････････････････････････････････
 電源の接続････････････････････････････
 ケーブルの接続････････････････････････
５．画面調節････････････････････････････････
 画面の調節････････････････････････････
 タッチOSD機能･･･････････････････････
6
6
6
7
7
8
７．お客様筐体への取付け････････････････････
 取付上のご注意････････････････････････
8．困ったとき･･････････････････････････････
 故障かな？と思ったら･･････････････････
 お手入れ･･････････････････････････････
14
14
15
15
17
９．付録････････････････････････････････････
仕様･･････････････････････････････････
さくいん･･････････････････････････････
17
18
19
接 続 画面調節
６．機能････････････････････････････････････
自動画面表示･･････････････････････････
パワーマネージメント機能･･････････････
タッチドライバのインストール･･････････
12
12
12
13
もくじ ページ
アナログ抵抗膜方式
アナログ抵抗膜方式
困ったとき
お客様筐体への取付け
インターネットホームページ:
http://www.mee.co.jp/sales/visual/touch-monitor/
製品情報などを提供しています。
取扱説明書
15型タッチパネルモニター
TSD-AT1519-MN
形名

ご使用の前に 安全のために⁝
2
１ ご使用の前に
：取扱い上、特に守っていただきたい内容
：取扱い上、参考にしていただきたい内容
誤った取扱いをしたときに、死亡や重傷など
の重大な結果に結びつく可能性があるもの
誤った取扱いをしたときに、傷害または
家屋・家財などの損害に結びつくもの
絶対におこなわないでください。
絶対に分解・修理はしないでください。
必ず電源プラグをコンセントから抜い
てください。
必ず指示に従いおこなってください。
必ずアースリード線を接地（アース）
してください。
高圧注意（本体後面に表示）
：参考にしていただきたいページ
：専門用語の簡単な説明
この装置は、クラスB機器です。この装置は、住宅環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に
近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをしてください。
本機は付属の信号ケーブル、当社推奨の電源セットおよび当社推奨のケーブルを使用した状態でVCCI基準に適合しています。
■本書の内容の一部または全部を無断で転載することは固くお断りします。
■本書の内容について、将来予告なしに変更することがあります。
■本書の内容については、万全を期して作成しましたが、万一誤り、記載もれなどお気付きの点がありましたらご連絡ください。
この取扱説明書に使用している表示と意味は次のようになっています。
誤った取扱いをしたときに生じる危険とその程度を、次の表示で区分して説明しています。
図記号の意味は次のとおりです。
WindowsVista®、Windows®は米国MicrosoftCorporationの米国およびその他の国における登録商標です。
その他、この取扱説明書に記載された社名および製品名は各社の商標または登録商標です。

ご使用の前に 安全のために⁝
3
２ 安全のために必ず守ること
●ご使用の前に、この欄を必ずお読みになり、正しく安全にお使いください。
設置のときは次のことをお守りください。
風通しが悪かったり、置き場所によっては、内部に熱がこもり、火災や感電の原因になります。
狭い所に置かない あお向けや横倒し、さかさまにしない
設置禁止 禁止
直射日光や熱器具のそばに置かない
設置禁止
異常のまま使用すると、火災・感電の原因になります。
すぐに電源ボタンを切り、DC入力電源を切って、販売店に修理をご依頼ください。
故障（画面が映らないなど）や
煙、変な音・においがするとき
は使わない
火災・感電の原因になります。 落ちたり、倒れたりしてけがの原因になり
ます。
特にお子さまにご注意
傾斜面や不安定な場所に置かない 異物をいれない
万一異常が発生したときは、電源プラグをすぐ抜く!!
使用禁止
警告
禁止
禁止
けが・火災・感電の原因
になります。
修理・改造をしない
特にお子さまにご注意
本体包装のポリ袋を頭からかぶると窒息の
原因になります。
ポリ袋で遊ばない
禁止
修理・改造禁止
プラグを抜く
水ぬれ禁止
風呂場や水のかかるところに置かない 液晶を口にしない
水などがタッチモニタの内部に入った場合はすぐに本
体の電源を切り、DC入力電源を切ってお買い上げの
販売店にご連絡ください。そのまま使用すると、故障・
火災・感電などの原因になります。
液晶パネルが破損し、液晶が漏れ出た場合は、液晶を吸い
込んだり、飲 ん だりしな いようにしてくださ い 。中毒を起こ
す恐れがあります。万 一 口に入ってしまったり、目に入って
しまった場合 は、水でゆすいでいただき、医師の診断を受
けてください。手や衣類に付いてしまった場合は、アルコ
ールなどで拭き取り、水洗いしてください。
内部には電圧の高い部分があり、さわると
感電の原因になります。
裏ぶたを外さない
分解禁止
通風口などから金属類や燃えやすいものなど
が入ると、火災・感電の原因になります。
万一入った場合はすぐに本体の電源を切り、
DC入力電源を切って販売店にご相談ください。
指定の電源電圧以外で使用
すると、火災・感電の原因に
なります。
正しい電源電圧で使用する

ご使用の前に 安全のために⁝
4
タッチパネルに衝撃を加えない 接続線をつけたまま移動しない
車載用禁止
本機を廃棄する際は法律に従ってください。
詳細は、所在の地方自治体に問い合わせてください。
タッチパネルモニターを廃棄する場合
禁止 禁止
布などで通風孔をふさがない 屋外での使用禁止
禁止
禁止
屋外での使用禁止
本製品は屋内での使用を想定しています。屋
外では使用しないでください。故障の原因
となることがあります。
車載用など移動用途には使用で
きません。故障の原因になるこ
とがあります。
タッチパネル面を固いもので
たたいたりして衝撃を加えな
いでください。
破損してけがや故障の原因に
なります。
火災・感電の原因になります。電源
や機器間の接続線を
はずしたことを確認のうえ、移動し
てください。
湿気やほこりの多い所、油煙や湯気の
当たる所に置かない
設置禁止
長期間の旅行、外出のときはDC入力電源を切る
プラグを抜く
日本国内専用です
このタッチパネルモニターは日本国内用として製造・販売しています。
日本国外で使用された場合、当社は一切責任を負いかねます。
またこの製品に関する技術相談、アフターサービス等も日本国外
ではおこなっていません。
ThisTouchmonitorisdesignedforuseinJapanandcan
notbeusedinanyothercountries.
画面の位置は、目の高さよりやや低く、目から約40〜70cmはな
れたぐらいが見やすくて目の疲れが少なくなります。
明るすぎる部屋は目が疲れます。適度な明るさの中でご使用くだ
さい。
また、連続して長い時間、画面を見ていると目が疲れます。
上手な見方
タッチパネルモニターのお手入れ
タッチパネルモニターの上手な使い方
国内専用
タッチパネルモニターの表面にほこりや汚れがついているときは、柔ら
かい布でやさしく拭いてください。表面は傷つきやすいので硬いもの
でこすったり、叩いたりしないでください。また、液晶パネルは壊れやす
いので強く押したり、強い力を加えたりしないでください。
パネルの表面が変色したり、変質するなどの原因となりますので、
OAクリーナは使用しないでください。
残像について
残像とは、長時間同じ画面を表示していると、表示画面を変えたときに前の画面表示が残る現象です。
残像は、画面表示を変えることで徐々に解消されますが、あまり長時間同じ画面を表示すると残像が消えなくなりますので、同じ画面を長時間表示す
るような使い方は避けてください。
「スクリーンセーバー」などを使用して画面表示を変えることをおすすめします。
本機液晶パネルにおきましては、黒い画面が多いスクリーンセーバーで残像が発生する可能性が高いのでご注意ください。

各部の名称
5
３ 各部の名称
本体背面
付属品の確認
お買い上げいただいたときに同梱されている付属品は次のとおりです。
万一不足しているものや損傷しているものがありましたら、販売店までご連絡ください。
DVI-Dケーブルは付属されておりませんので、ご必要の際は当社推奨のケーブルをご購入ください。
DVI-Dケーブル：サンワサプライ社 KC-DVI-2K 2ｍ
ミニD-Sub15ピン-
ミニD-Sub15ピン
フェライトコア2つ付
D-Sub9ピン-
D-Sub9ピン
フェライトコアなし
タッチ通信ケーブル(USB)
タイプA − タイプB
お客さま相談窓口のご案内 ケーブルクランパ
1個
クランパ固定ネジ
1個
お客さま相談窓口のご案内
安全に関する注意書き
安全に関する注意書き
映像信号
入力コネクタ
(DVI-D24ピン)
DVI-Dケーブルを
接続します。
※DVI-Dケーブルは
付属されていません。
映像信号
入力コネクタ
(ミニD-Sub15ピン)
映像信号ケーブル
(ミニD-Sub15ピン)
を接続します。
タッチ通信コネクタ
(USBタイプB)
タッチ通信ケーブル
(USB)を接続します。
タッチ通信コネクタ
(D-Sub9ピン)
タッチ通信ケーブル
(D-Sub9ピン)
を接続します。
電源入力コネクタ
(端子台)
電源コードを接続します。
映像信号入力コネクタ(DVI-24ピン)とタッチ通信コネクタ(USDタイプB)の間のコネクタは使用することが
できませんので、接続しないでください。
映像信号ケーブル タッチ通信ケーブル

接 続 画面調節
6
４ 接続
電源の接続
●コンピュータに接続する前に、本機、コンピュータおよび周辺接続機器の電源を切ってください。
●本機には専用の電源ケーブルは付属されておりません。
●電源ケーブルには0.75mm2以上の電線をご使用ください。
電源コネクタの上に絶縁板をネジで固定していますので接続の際は取り外してください。
また安全のため接続後は元のように絶縁板をネジで固定してください。
タッチパネルモニター背面にある端子台に入力電源用のケーブルを接続してください。
●表示された電源電圧以外で使用しないでください。火災・感電の原因になります
FG GND 24V
接地
GND
24V
−
＋
2
N
G
絶縁板
DC24
供給電源
ケーブルの接続
ケーブルは、接続後必ずそれぞれの固定ネジで確実に固定してください。
ケーブルを接続する前に、本機、コンピュータおよび周辺機器の電源を切ってください。
USBの接続は、USBハブなどを介さず、直接コンピュータに接続することをおすすめします。
RS-232C
シリアルポート
DVI出力
VGA出力
134
USB

DVI-D
2
コンピュータ
ミニD-Sub
15ピン
USB
タイプB
D-Sub
9ピン
DVI
入力

USB
USBポート
1：映像信号ケーブル(ミニD-Sub15ピン)
4：タッチ通信ケーブル(D-Sub9ピン)
3：タッチ通信ケーブル(USB)
2：映像信号ケーブル(DVI-D)
VGA
入力
タッチ通信ケーブルは、
3または4どちらかのみ
を接続します。
RS232C
映像信号ケーブルは
1または2どちらかのみ
を接続します。
USBケーブルを接続する
場合、コネクタ抜け防止の
ため付属のケーブルクラン
パとネジでタッチ通信ケー
ブルを固定してください。

接 続 画面調節
7
５ 画面調節
画面の調節方法として「自動画面調節」と「マニュアル画面調節」の 2 種類があります。本機をコンピュータと接続し
たときは、最初に「自動画面調節」をおこなってください。
その後、調節をおこなう必要がある場合は、「マニュアル画面
調節」をおこなってください。
本機は水平周波数：30.0 〜 61.0kHz、垂直周波数：55.0 〜 75.4Hz 対応となっていますが、この範囲内であっ
ても入力信号によっては表示できない場合があります。その場合は、コンピュータのリフレッシュレートまたは解
像度を変更してください。
1.自動調節
(1) 本機、およびコンピュータの電源を入れてください。
(2) OSD メニュー内の「AutoSetup」を選択することにより、自動画面調節を開始します。入力された信号を検
出し、「Clock」、「Phase」、「H.Position」、「V.Position」の自動調節と、入力信号に適した色合いへ自動調
節を開始します。自動調節完了後は、調節に問題ないかを確認する以下の OSD が表示されます。
問題ない場合は「Yes] を選択してください。
問題がある場合は「No」を選択し、手動で調節をしてください。
● DOS プロンプトのように文字表示のみの場合や画面いっぱいに画像が表示されていない場合、単色の画像の場
合は自動画面調節がうまく機能しない場合があります。
●コンピュータやビデオカードによっては、自動画面調節がうまく機能しない場合
があります。この場合、マニュア
ル画面調節でお好みの画面に調節してください。
画面の調節
2.マニュアル調節
(1) 本機およびコンピュータの電源を入れてください。
(2) 次項の「タッチ OSD 機能」を参照のうえ、調節項目を選択しお好みの画面に調節します。
Is this image
displayed properly ?
Auto Setup


YesNo
（アナログ接続の場合）
【ミニ解説】OSD:OnScreenDisplay の略です。

接 続 画面調節
8
タッチパネルをタッチすることでOSD画面を操作し調節できます。
①
①画面右上端を約3秒長押しします。
②次に画面右下端をタッチします。
②
③左上に青の■が表示されます。
■
③
④画面左下端をタッチすると、OSD画面が表示され、タッチOSDモードに入ります。
④
■
①〜④の手順通りにタッチされていない場合、タッチOSDモードへ移行できません。（OSD画面は表示されません）
④にて画面左下以外の場所をタッチされると、画面左上の■表示は消えます。
この状態で、④を実施してもOSD画面は表示されません。
OSD画面が表示されない、■が表示されない、■が途中で消える場合は、タッチOSD機能は動作していません。
上記以外の場所を一度タッチして、タッチ位置にマウスカーソルが追従していることを確認し、再度①〜④の手順を
行なってください。
OSD画面は、「タッチOSD機能設定」（ P10）「OSDの表示」機能により表示することも可能です。
1.タッチ OSD 機能動作モードへの移行方法
タッチ OSD 機能

接 続 画面調節
9
①OSDのグループメニュー内「Exit」（OSD調節を終了）を選択ください。
②OSD画面が消え、通常のタッチ動作に戻ります。
タッチOSD機能動作モード中（OSDが表示されている時）はタッチパネルモニターの表示画面を4つの領域に
分けてキーを配置しています。
下図に示すキー領域をタッチすることで「Menu」「Select」「＋」「−」ボタンと同じ動作ができます。
−
Menu
＋
Select
画面位置 キー名 動作
左下
右下
右上
左上
Menu
Select
＋
−
OSD画面が表示されている状態で、「Exit」選択に移動します。
また、OSD機能の操作最中には1つ上の画面に戻ります。
選んだ調節項目を決定します。
調節項目／グループへ移動します。
選んだ調節項目の値を調節（増）します。
調節項目／グループへ移動します。
選んだ調節項目の値を調節（減）します。
（注）タッチOSD機能動作モード中は通常のタッチ動作は停止します。
2.タッチ OSD 機能動作モード解除方法
３.タッチ OSD 機能操作方法

接 続 画面調節
10
本機のタッチドライバのユーティリティ内でタッチシーケンスの変更および、タッチOSD機能の有効／無効の設定
ができます。
（1）タッチシーケンス
タッチOSD機能動作モードへ移行するためのタッチ位置を任意に変更できます。
デフォルトは、B（右上）、C（右下）、D（左下）です。
①
タッチドライバのUPDDインストールの「タッチOSD」をクリックすると下図ウインドウが表示されます。
②右側モニタイメージ図内のA、B、C、Dの文字部分をタッチし、シーケンスを変更してください。
（下図参照）
③その後、「設定保存」ボタンを押すことによって、タッチシーケンスをタッチパネルモニターへ保存し
ます。
（2）タッチOSD機能の有効／無効
タッチOSD機能の有効／無効を設定できます。
デフォルトは有効（チェックマーク有）です。
（3）OSDの表示
「OSDの表示」をクリックするとOSD画面が表示されます。
【ミニ解説】タッチシーケンス：あらかじめ定められたタッチ操作の順序のことです。
（3）項の機能によりOSD画面を表示することも可能です。
４.タッチ OSD 機能設定

接 続 画面調節
11
5.タッチ OSD 画面調節項目
グループメニュー 調整項目 機能（調節内容）
Exit OSD 調節を終了します。
AutoSetup
（アナログ接続の
場合のみ）
左右方向の表示位置、上下方向の表示位置、左右の画面サイズ、位相を自動
調節します。
また、映像信号の入力振幅に合わせて、ADC（AD コンバータ）ゲインを
最適に自動調節します。
※ 640x400(350)/720x400(350) 等のオーバーラップタイミング時
には 640/720 の選択キーが表示されます。（初期値720）
Brightness 画面の明るさを調節します。 （0 〜 100 初期値 100）
Contrast コントラストを調節します。 （0 〜 100 初期値 90）
Display
（アナログ接続の
場合のみ）
Exit このグループの調節を終了します。
H.Position 左右方向の表示位置を調節します。 （初期値 50）
V.Position 上下方向の表示位置を調節します。 （初期値 50）
Sharpness 表示のシャープさを調節します。
（0 〜 4初期値2）（※解像度 1024x768 の映像入力時は無効）
ColorMode
Exit このグループの調節を終了します。
Cool 色温度を Cool に設定します。
（9300KGain=R:90/G:83/B:100固定）
Neutral 色温度を Neutral に設定します。
（6500KGain=R:100/G:88/B:79 固定）
Warm 色温度を Warm に設定します。
（5400KGain=R:100/G:83/B:68固定）
User（初期設定） 色温度を User に設定します。
（USERGain=R:100/G:100/B:100変更可）
Clock/Phase
（アナログ接続の
場合のみ）
Exit このグループの調節を終了します。
Clock 左右の画面サイズを調節します。
Phase 画像のにじみ・ノイズ（クロック位相）を調節します。
Management
Exit このグループの調節を終了します。
OSD
Display
Exit OSDDisplay の調節を終了します。
OSDH.Position OSD の水平表示位置の調整します。（初期値50）
OSDV.Position OSD の垂直表示位置の調整します。（初期値50）
OSDTimer OSD 表示が自動終了するまでの時間を設定します。（2 〜 60 秒初期値 30）
Source 映像信号入力を切替えます。（VGA・DVI）
Recall
工場出荷状態の設定に戻します。
※ Recall 後、自動的に H.Position、V.Position、Clock、Phase の調整
が実行されます。
Version ファームウェアバージョンを表示します。

機 能
12
６ 機能
コンピュータを使用しないときに本機の消費電力を減少させる機能です。
パワーマネージメント機能が作動している場合の消費電力は以下の通りです。
通常動作時
パワーセーブモード 時
モード 消費電力
15W(標準）
2W以下 DPMS：DisplayPowerManagementSignalingの略です。
パワーマネージメント機能を解除することはできません。
水平または垂直同期信号がOFFになっているにもかかわらず、ビデオ信号(R,G,B)が出力されているようなコン
ピュータについては、パワーマネージメント機能が正常に作動しない場合があります。
タッチ操作またはキーボードの適当なキーを押すかマウスを動かすと、画面が復帰します。
画面が復帰しない場合またはパワーマネージメント機能のないコンピュータと接続して使用の場合、信号ケー
ブルがはずれているかコンピュータの電源が「切」になっていることが考えられますので、ご確認ください。
本機のタッチコントローラはパワーマネジメント機能動作中でも動作しています。
この機能はVESA DPMS対応パワーマネージメント機能を搭載しているコンピュータと接続して使用する場合
にのみ機能します。
パワーマネージメント機能
工場プリセットタイミング
解像度
走査周波数 同期信号極性 備 考
水平 垂直 水平 垂直
720x400 31.5kHz 70Hz 負 正 TEXT
640x480 31.5kHz 60Hz 負 負 VGA@60Hz
640x480 37.9kHz 72Hz 負 負 VGA@72Hz
640x480 37.5kHz 75Hz 負 負 VGA@75Hz
800x600 37.9kHz 60Hz 正 正 SVGA@60Hz
800x600 48.1kHz 72Hz 正 正 SVGA@72Hz
800x600 46.9kHz 75Hz 正 正 SVGA@75Hz
1024x768 48.4kHz 60Hz 負 負 XGA@60Hz
1024x768 56.5kHz 70Hz 負 負 XGA@70Hz
1024x768 60.0kHz 75Hz 正 正 XGA@75Hz
本機は下表に示す種類のタイミングの自動判別をおこない画面情報を設定しますので、コンピュータに接続すると、
自動的に適切な画面を表示します。ただし、コンピュータによっては画面にちらつきやにじみが生じることがあります。
また、入力信号によっては、うまく表示できないこともあります。その場合は画面調節（ P7）をおこなってく
ださい。
工場プリセットタイミングで表示したあとでも、調節ボタンでお好みの画面に調節（ P7）できます。
この場合、調節後の画面情報が記憶されます。
自動画面表示
※工場プリセットタイミングの順番は、上記とは異なります。
入力信号の識別は、水平周波数・垂直周波数・同期信号極性・同期信号タイプによりおこなっています。
本機はタイミングを記憶できる機能があります（ユーザーメモリ機能）。記憶させたい信号を入力し、OSD 機能で
お好みの画面に調節（ P7）するとタイミングおよび画面情報が自動的に記憶されます。
「Recall」を実行するとすべてのユーザーメモリに記憶された値が消去されます。
本機は水平周波数：30.0 〜 61.0kHz、垂直周波数：55.0 〜 75.4Hz 対応となっていますが、この範囲内であっ
ても入力信号によっては正しく表示できない場合があります。
この場合は、コンピュータの周波数、または解像度を変更してください。
インターレース信号には対応していません。
工場プリセットタイミングと走査周波数が同一で解像度が異なる入力信号の場合、正常に表示されない場合があり
ます。
解像度 1024 × 768 以外の信号を入力した場合は、文字がにじんだり図形が歪んだりすることがあります。

機 能
13
本機のタッチドライバは、WindowsVista®/Windows®7/Windows®8.1/Windows®10に対応しています。
タッチドライバは下記ホームページからダウンロードしてください。
タッチドライバの詳細については、ダウンロードしたユーザーズガイドをご覧ください。
http://www.mee.co.jp/sales/visual/touch-monitor/support/download.html
タッチドライ バ の インスト ー ル
ドライバインストール方法
1
2
3
3
HPよりダウンロードしたファイルは圧縮ファイルですので、ご使用のコンピュータにファイルを一旦保存し、解凍ください。
「setup.exe」をダブルクリックし、実行ください。
インストールする場合は、管理ユーザー(Administrator)でログインしてください。
4
5
5
4
4
4
右記のようなウィンドウが表示されますので、「実行」を
クリックくだ さい 。
【USB接続の場合】
「ControllerUSB,USB」を選択し、「インストール」を
クリックくだ さい 。
ドライバファイルのインストールを開始します。
インストール完了です。「閉じる」をクリックしてください。
タッチドライ バをインストールする前に必ず「ユー ザーズガイド」をお読みください。
インストール直後、ドライバが正常に動作しない場合は
コンピュータを再起動してください。
【シリアル接続の場合】
「ControllerSerial,Serial」を選択し、SerialPortの
欄の矢印 より、使用するCOMポートを設定ください。
その後、「インストール」ボタンをクリックしてください。
ドライバファイルのインストールを開始します。

困ったとき
お客様筐体への取付け
14

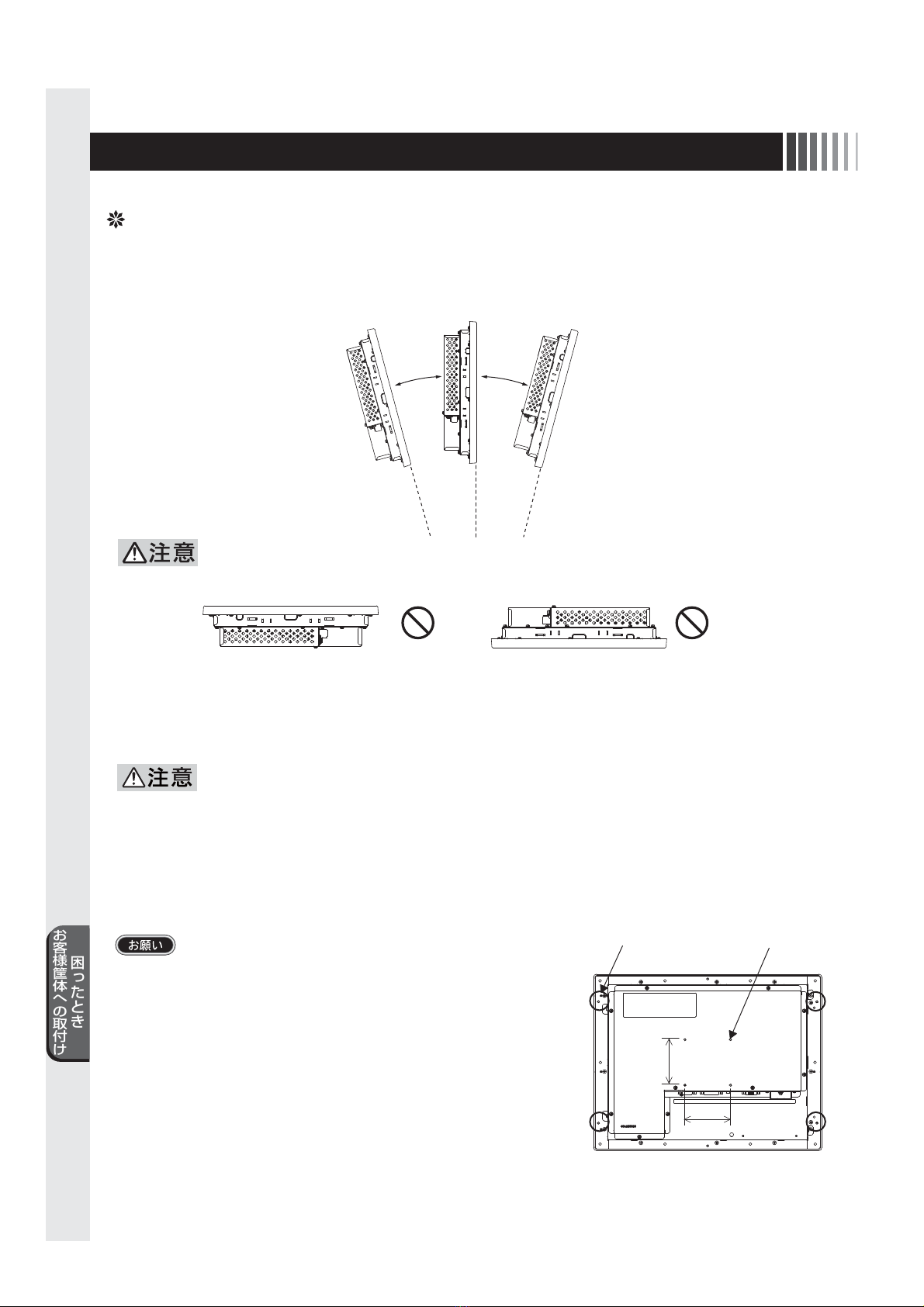

７ お客様筐体への取付け
取付上のご注意
1.取付角度
本機は垂直取付を基本としています。
斜めに設置する場合は、傾斜角度を15°以内としてください。
●本機を上向き、または下向きでは使用しないでください。
15°以内 15°以内
2.取付ネジ
お客様筺体やVESA規格アームへの取付けに使用のネジは、M4を準備してください。
●取付けはお客様の責任においておこなってください。
万一事故が発生した場合でも、当社はその責を負いかねますので
ご了承ください。
●タッチパネルモニターを倒したまま固定できないときは、２人以上で
取付け作業をおこなってください。落下してけがの原因となります。
●VESA規格アームの取付け作業をおこなう前に、アームの取扱説明
書を必ず読んでください。
ネジゆるみ防止のためすべてのネジをしっかりと締めてください。（ただし、締め付けすぎるとネジがこわれることが
あります。98〜137N・cmが適切な締め付けトルクです。）
取付ネジのタッチパネルモニター側への入り込み深さは次のとおりとしてください。
 ①お客様筺体取付穴(4箇所)：MAX10mm
 ②VESA規格アーム取付穴(4箇所)：MAX6mm
 (取付ピッチ：75mm）
指定以外のネジを使用した場合はケガや故障の原因になります。
①4箇所
75mm
75mm
②4箇所

困ったとき
お客様筐体への取付け
15
故障かな？と思ったら・・・
画面上に黒点（点灯しない点）や輝点
（点灯したままの点）が少数ある！
画面を切り替えても前の画面
の像が薄く残っている！
数秒間画面が不安定になる！
表示状態がおかしい！
タッチパネルが正常動作しない！
4
3
5
6
画面に何も映らない！
1
画面がちらつく！
2
7
８ 困ったとき
（1） 長時間同じ静止画面を表示すると、このような現象が起こることがあり
ます。電源を切るか変化する画面を表示していれば像は 1 日程度で自然
に消えます。
画面を切り替えても前の画面の
像が薄く残っている！
このようなときは‥‥ チェックしてください。
（1）DC 電源コードを正しく接続してください。
（2）正常に電気が供給されているか、別の機器で確認してください。
（3） OSD画面で「Contrast」および「Brightness」を調節してください。
 （OSD 画面が表示されれば本機は正常です）( P11)
（4）コンピュータとの接続を確認してください。
（5） パワーマネージメント機能が作動していると画面が表示されません。
 タッチ操作またはキーボードの適当なキーを押すかマウスを動かしてく
ださい。( P12)
（6）映像信号ケーブルを正しく接続してください。
（7）コンピュータの電源が「切」になっていないか確認してください。
画面に何も映らない！
（1）分配器を使用している場合は、コンピュータに直接入力してください。
（2）OSD メニュー「Clock/Phase」の「Phase」を選択し調節ください。
（3） 上下にちらつく場合は、コンピュータのリフレッシュレートを 60Hz に設
定してください。
画面がちらつく！
画面上に黒点（点灯しない点）
や輝点（点灯したままの点）が
少数ある！
（1）液晶パネルの特性によるもので、故障ではありません。
1
2
3
4

困ったとき
お客様筐体への取付け
16
（1） 液晶パネルは LED バックライトを使用しているため、使用時間の経過
に伴い表示状態が少しずつ変化します。また、周囲温度によっては画面
の表示状態が影響を受けることがありますが、液晶パネルの特性による
もので、故障ではありません。
（2） 視野角 ( 画面を見る角度 ) によっては、色合いの変化が大きくなります。
タッチパネルモニターの設置角度を調節してください。
 液晶パネルの特性によるもので、故障ではありません。
（3） 表示色がおかしい場合は、OSD メニュー「Color Mode」の「User」
を選択し、お好みの色の割合を調節するか、「Management」の「Recall」
で工場出荷設定に戻してください。
このようなときは‥‥ チェックしてください。
数秒間画面が不安定になる！
表示状態がおかしい！
（1） ご使用のコンピュータによっては、入力信号を切り替えると画面が数秒
間不安定になることがありますが、故障ではありません。
（1） タッチドライバのユーザーズガイドに従ってタッチドライバが正し
くインストールされていることを確認してください。
（2） タッチ通信ケーブルを確実に接続してください。
（3） キャリブレーションをおこなってください。（詳しくはタッチドライバ
用ユーザーズガイドをご覧ください。）
（4） パソコン（システム）の立ち上げ時には、周辺機器の認識をおこなって
おり、タッチ操作をおこなうと正常な認識ができませんので、システム
が完全に立ち上がったあとに操作をおこなってください。
（5） タッチパネルモニターに電源を入力してから約 5 秒間はタッチコン
トローラがイニシャライズ中のため正常に感知しないことがあります。
5 秒間以上経ってから操作してください。
（6） 水滴、ゴミ、汚れ等をきれいに拭き取ってから、電源を入れなおしてく
ださい。
タッチパネルが正常動作
しない！
5
6
7

困ったとき
お客様筐体への取付け
17
お手入れ
タッチパネルモニターをより良い状態でご使用いただくため、
定期的にタッチパネルのお手入れをおこなってください。
お手入れの際は電源コードを抜いてから、柔らかい布で軽くふ
き取ってください。
電源を入れたままお手入れをおこなうと、タッチパネルが反応
し、故障の原因となります。
汚れがひどいときには水に浸した布をよくしぼってふき取り、
乾いた柔らかい布で仕上げてください。
販売店におまかせください。定期的な掃除は火災、故障を防ぎ
ます。特に梅雨期の前におこなうのが効果的です。
内部掃除費用については販売店にご相談ください。
定期的にお手入れを
1年に1度は内部の掃除を

付 録
18
９ 付録
仕様
TFTカラー
液晶パネル
タッチ パ ネ ル
および
コントローラ
入力信号
走査周波数
表示色
輝度（標準）
コントラスト比（標準）
表示サイズ
入出力信号コネクタ
使用環境条件※
供給電源
消費電力（標準）
適合規格
外形寸法
質量
ユーザーコントロール
サイズ
表示画素数
画素ピッチ
アスペクト比
画素配列
視野角（標準）
バックライト方式
方式
表面処理
分解能
出力
ビデオ信号
同期信号
水平
垂直
映像信号
タッチ通信信号
周囲温度
湿度
OSD操作
15型（38cm）TFTカラー液晶パネル
1024(H)×768(V)
0.297mm
4対3
R、G、B縦ストライプ
±85°（左右）、±85°（上下）、CR≧10
白色LED（エッジライト方式）
アナログ抵抗膜方式
ノングレア
0.4mm
RS232C/USB
アナログ0.7Vp-p(入力インピーダンス 75Ω)、デジタルRGB(TMDS)
セパレート同期信号、複合同期信号TTLコンパチブル
30.0kHz〜61.0kHz
55.0Hz〜75.4Hz
1619万色
320cd/m2
（工場出荷設定時）
1500:1
304.1mm(H)×228.1mm(V)
ミニD-Sub15ピン（メス）／DVI-D（メス）
D-Sub9ピン（オス）／USBtype-B
前面:0℃〜40℃ 背面:0℃〜55℃
20％〜80％RH（結露なきこと）
DC24V 電源入力：端子台3ピン
15W
VCCIクラスB、UL、c-UL
376(W)×291(H)×67(D)mm
約3.5kg
AutoSetup,Brightness,Contrast,H.Position,V.Position,Sharpness,
ColorMode(Cool,Neutral,Warm,User),Clock,Phase,OSDH.Position,
OSDV.Position,OSDTimer,Source,Recall
●この製品は一般工業等を対象とした汎用品として製作されたもので、人命にかかわるような状況下で使用される機器あるいは
システムに用いられることを目的として設計、製造されたものではありません。
●この製品を原子力用、電力用、航空宇宙用、医療用、乗用移動体用の機器あるいはシステムなど特殊用途への適用をご検討の
際には、当社の営業担当窓口までご照会ください。
●この製品は厳重な品質管理体制の下に製造しておりますが、この製品の故障により重大な事故または損失の発生が予測され
る設備への適用に際しては、バックアップやフェールセーフ機能をシステム的に設置してください。
●本機をコンソールなど筐体に組み込む際には、使用環境条件※を超えないよう通風設計には十分ご注意ください。また、表示面
を垂直面より15度以上傾けて設置する場合には必ずファンなどによる強制換気をおこない、コンソールなど筐体内部に熱が
こもらな い ようにしてください 。
年間の稼働時間が長い場合や、使用環境温度が高い場合は、性能を維持するために定期的なメンテナンスを推奨いたします。
定期的なメンテナンスは原則として有償となります。弊社営業まで問い合わせください。
※使用環境条件とは、本機の性能を保証できる運転（動作）時の本機周囲環境のことをいいます。
 （コンソールなど筐体の周囲環境ではありません。）
【ミニ解説】 視野角：白と黒のコントラスト比が10以上に表示できる角度を示します。

付 録
19
さくいん
AutoSetup･･･････････････････････
Brightness･･･････････････････
･ ･･
Clock･･････････････････
･ ･･････････
Clock/Phase･･･････････････････････
ColorMode･･････････････････････
Contrast･････
･ ･･････････････････
Cool･････
･ ･･････････････････････････
Display････････････････
･ ･･････････････
DPMS･･･････････････････････
･ ･････････
Exit
････････････････････ ･･････････････
H.Position
･････････････････････ ･･ ･
Management ･････････････････ ･･ ･
Neutral ･････････････････ ････････････
OSDDisplay･･･････････････････････････
OSDH.Position･････････････････････
OSDTimer･･････････････････････････
OSDV.Position ･･････････････････････
Phase････････････････････････
Recall･･･････････････････････
Sharpness･･････････････････････････
Source･･････････････････････････････
TFTカラー液晶パネル････････････････････
User
････････････････････････････････
Version････････････････････････････････
VESA･･･････････････････････････････
V.Position････････････････････････
Warm･･･････････････････････････････
7,11,18
11,15,18
7,11,18
11,15
11,16,18
11,15,18
11,18
11
12
9,11
7,11,18
11,12,16
11,18
11
11,18
11,18
11,18
7,11,15,18
11,12,16,18
11,18
11,18
18
11,16
11
12,14
7,11,18
11,18
A〜Z
外形寸法･････････････････････････････････
各部の名称････････････････････････････････
画素ピッチ･･･････････････････････････････
画面がちらつく！･････････････････････････
画面上に黒点（点灯しない点）や輝点
（点灯したままの点）が少数ある！･･････････
画面調節･･･････････････････････････
画面に何も映らない！･････････････････････
画面を切り替えても前の画面の
像が薄く残っている！･････････････････････
輝度
････････････････････････････････････
機能 ････････････････････････････････････
供給電源･･････････････････････････････
ケーブルの接続
･････････････････････････ ･･
工場プリセットタイミング･････････････････
故障かな？と思ったら
････････････････････
ご使用の前に･･････････････････････････････
困ったとき･･･････････････････････････････
コントラスト･･････････････････････････
18
5
18
15
15
7,11,12
15
15
18
12
6,18
6
12
15
2
15
11,18
か
安全のために必ず守ること･･････････････ ････
映像信号ケーブル････････････････････ ･
映像信号入力コネクタ ･･････････････････ ･･･
お手入れ･･････････････････････････････
3
5,6,15
5
4,17
あ
入力信号････････････････････････7,12,16,18
な
ユーザーメモリ機能･･･････････････････････ 12
や
パワーマネージメント機能･･････････････
ビデオ信号････････････････････････････
表示画素数･･･････････････････････････････
表示サイズ･･･････････････････････････････
表示状態がおかしい！････････････････
付属品の確認･･････････････････････････････
付録
･･･････････････････････････････････
本体背面 ･････････････････････････････････
12,15
12,18
18
18
15,16
5
18
5
は
マニュアル調節････････････････････････････7
ま
質量･････････････････････････････････････
自動調節･････････････････････････
･･･ ･ ･･･
自動画面表示 ･････････････････････････････
視野角････････････････････････････････
仕様･････････････････････････････････････
使用環境条件･････････････････････････････
消費電力･･････････････････････････････
数秒間画面が不安定になる！････････････
接続
････････････････････････････････････ ･･
走査周波数････････････････････････････
18

･ 7,11
12
16,18
18
18
12,18
15,16
6
12,18
さ
タイミング････････････････････････････
タッチパネルが正常動作しない･････････
タッチ通信ケーブル･･･････････････････
タッチ通信コネクタ････････････････････････
タッチドライバのインストール
･･ ･･･････････
タッチOSD機能･･････････････････････
適合規格･････････････････････････････････
電源入力コネクタ･･････････････････････ ･･ ･
電源の接続 ･･･････････････････････････････
同期信号･･････････････････････････････
同期信号極性･････････････････････････････
11,12
15,16
5,6,16
5
13
7〜10
18
5
6
12,18
12
た

40D871150A10
http://www.mee.co.jp/
