Mobalpa MIRFIA660 User manual

NOT_0000285_02 1 / 4
Miroir lumineux LED avec antibuée intégré
LED lighting mirror with integrated defogger
Instructions de montage
Mounting instructions
Références / References
MIRFIA660 CBC_MIRFIA660 MIRFIA680 CBC_MIRFIA680 MIRFIA690 CBC_ MIRFIA690 MIRFIA610 CBC_MIRFIA610
MIRFIA612 CBC_ MIRFIA612 MIRFIA614 CBC_ MIRFIA614
Nécessaire / Necessary
x 1 15 min

NOT_0000285_02 2 / 4
Extrait de la norme électrique NF C15-100 / Extract from the NF C15-100 electrical standard
Volumes : baignoire
Plafond
Hors volume
Volume 0
Volume 1
Volume 2
2,25 m
0,60 m
Volume caché
Volumes : douche avec receveur
Plafond
Hors volume
Volume 0
Volume 1
Volume 2
2,25 m
0,60 m
Volumes : douche sans receveur
1,20 m
0,60 m
Plafond
Hors volume
Volume 0
Volume 1
Volume 2
2,25 m
0,10 m
Vous pouvez installer ce produit dans le Volume 2 ou Hors Volume. Interdit dans le Volume 0, le
Volume 1 et le Volume caché / You can install this product in the Volume 2 or outside. Forbidden
in the Volume 0, the Volume 1 and the Hidden Volume
0Prérequis / Prerequisite
1Données techniques / Technical data
Reférence miroir /
Mirror reference
MIRFIA660
09481720
MIRFIA680
09481721
MIRFIA690
09481722
MIRFIA610
09481723
MIRFIA612
09481724
MIRFIA614
09481725
Largeur miroir /
Mirror width
69 x 60
cm
69 x 80
cm
69 x 90
cm
69 x 100
cm
69 x 120
cm
69 x 140
cm
Alimentation miroir /
Mirror power supply 220 - 240 V ~ 50/60 Hz
Référence barre LED /
LED bar reference BLED60 BLED80 BLED90 BLED100 BLED120 BLED140
Alimentation LED /
LED power supply 12 V
Puissance LED /
LED power Max 15 W
Température de couleur LED /
LED colour temperature 4000 - 4500 °K
Puissance antibuée /
Mirror defogger power 24 W 32 W 32 W 40 W 48 W 64 W
Indice de protection /
Index protection rating IP 44
Isolation électrique /
Electrical insulation Classe II / Class II

NOT_0000285_02 3 / 4
Coupez l’alimentation générale / Cut off the general power supply
Conformément à la norme NF C 15-100, raccordez cet appareil à l’alimentation électrique par l’intermédiaire
du boitier de raccordement fourni (classe II, IP44) ou d’un autre boitier IPX4, selon l’installation. / According to
standard NF C 15-100, connect the device to the power supply through the connection box supplied (IP44,
class II) or through an other IPX4 box, depending on the installation.
1Branchement électrique / Electrical connection
Le luminaire doit être installé par un électricien qualié et câblé conformément aux exigences
nationales en vigueur. / The luminaire shall be installed by a qualied electrician and wired in
accordance with the national requirements in force.

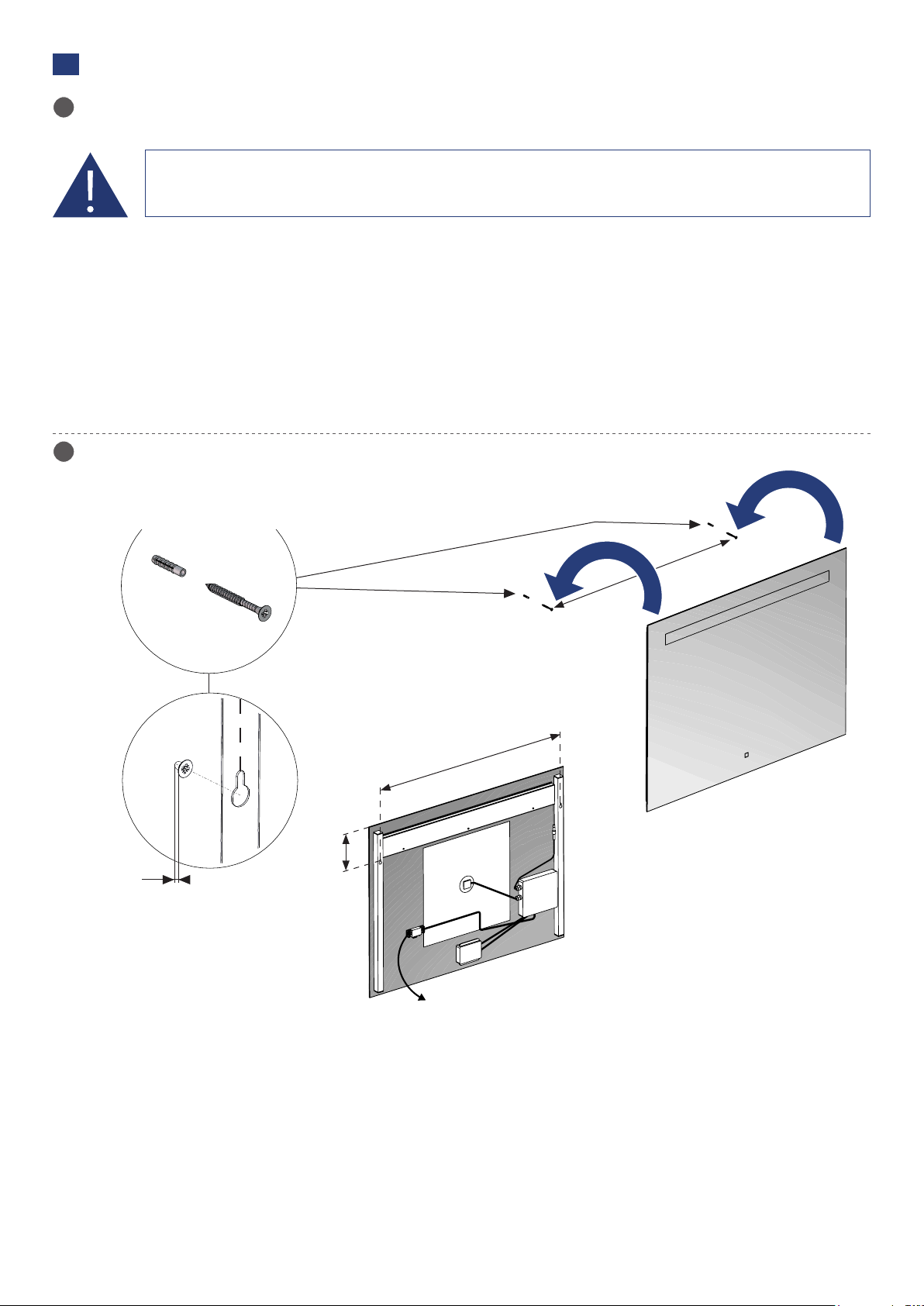

2Montage du miroir / Mounting the mirror
X
2
Non fournies, à adapter selon le support /
Not supplied, depending on the support
2 mm
mini
X
220 - 240 V ~ 50/60 Hz
Y
Mesurez les dimensions Xet Ypour positionner le miroir à la bonne distance et assurez-vous qu’il est bien de
niveau. / Measure the Xand Ydimensions to position the mirror at the right distance and make sure it is level.
Branchement à l’interrupteur général de la salle de bain pour éviter
le fonctionnement permanent du système de désembuage. /
Connection to the bathroom main switch to avoid the permanent
operation of the defogger system.

NOT_0000285_02 4 / 4
La barre LED de remplacement est à se procurer dans le magasin d’achat du miroir lumineux. Se
référer aux dimensions dans le tableau des données techniques. / The replacement LED light bar is to
get in the store where you bought the lighting mirror. Please refer to the dimensions in the technical
data table.
Ne jetez pas le produit avec les ordures ménagères. Veillez à le déposer dans un point de collecte ou
dans un centre agréé an de garantir son recyclage. Pour plus de renseignements, contactez votre
administration locale ou régionale. / Never throw out the product with domestic waste. Please take it
to a collection point or an approved centre to ensure that it is recycled. For more information, contact
your local or regional administration.
1
5
4
3
Coupez l’alimentation générale /
Cut off the general power supply
Branchez la nouvelle barre lumineuse LED /
Plug the new LED light bar
3Remplacement de la barre lumineuse LED / Replacement of the LED light bar
2
