ModelCraft 23 80 22 User manual

• Säubern Sie mit geeigneten Mitteln die Montagestelle der LED-Streifen gründlich von Staub,
Schmutz oder Schmierstoffen. Trocknen Sie die gereinigten Stellen sorgfältig.
• Ziehen Sie nacheinander die Schutzfolie von jedem LED-Streifen ab und kleben diese an die
vorgesehenen, vorher gereinigten Montagestellen (Bild 1, Pos. 1). Die LEDs strahlen wie in Bild
1, Pos. 2 gezeigt nach unten, wenn die Platine mit der „Plus-Seite“ nach unten montiert wird.

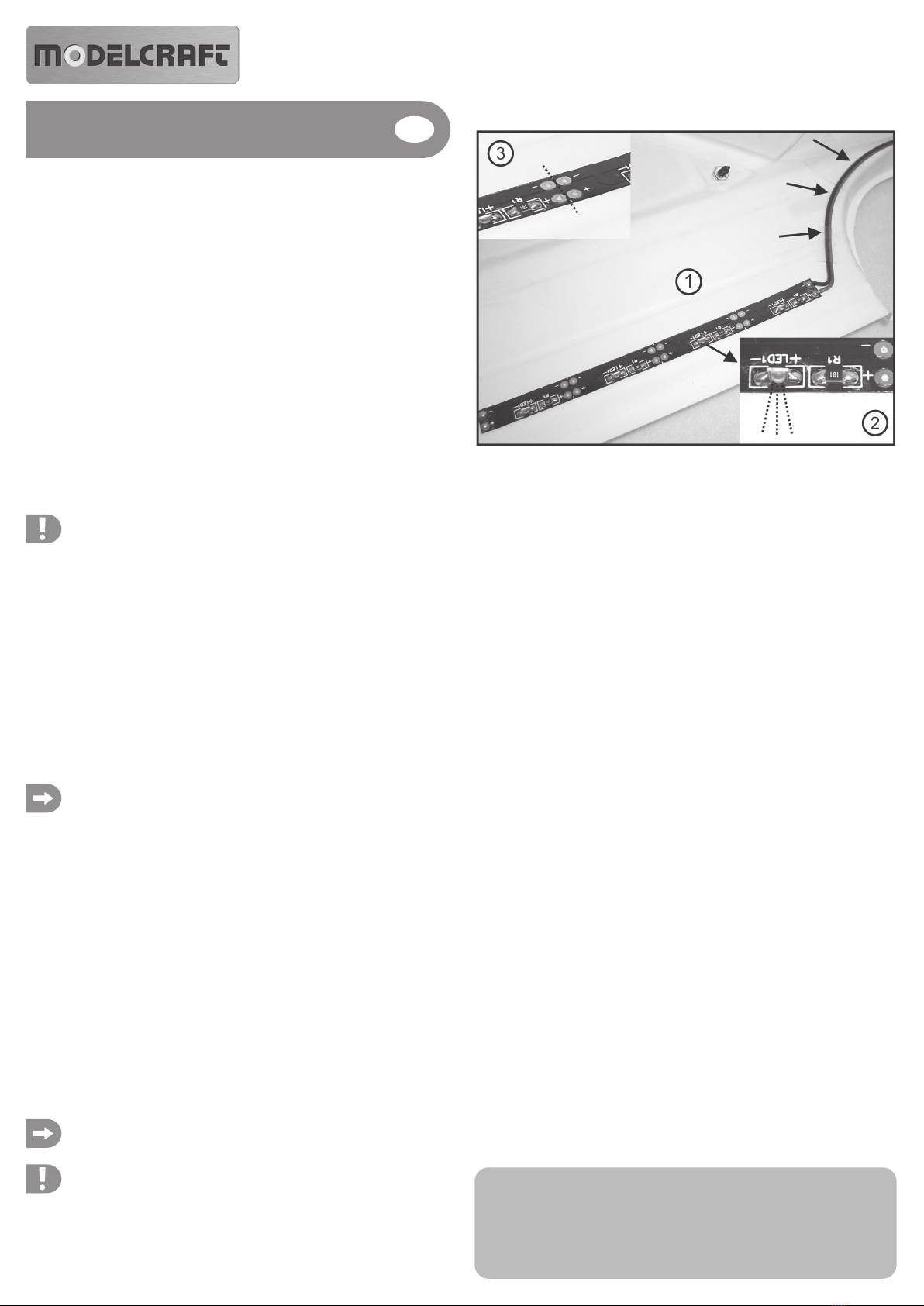

Bild 1
• Verlegen Sie die Kabel in der Art, dass diese nicht in rotierende Antriebsteile gelangen können.
Achten Sie auch darauf, dass selbst in eingefedertem Zustand die Fahrzeugräder nicht die Kabel
berühren.

LED-Streifen in der Länge anpassen
• Die LED-Streifen sind teilbar. Eine der Trennstellen ist in Bild 1, Pos. 3 zu sehen. Um einen LED-
Streifen zu trennen, schneiden Sie diesen an der gewünschten Trennstelle mit einer Schere mittig
durch.
• Löten Sie an die Verbindungsstellen der Platinen ein geeignetes Kabel (nicht im Lieferumfang)
an. Beachten Sie hierbei unbedingt die Polarität. Das rote Kabel muss am Anschluss „+“ (Pluspol),
das schwarze Kabel muss am Anschluss „-“ (Minuspol) der Platine angelötet werden.
• Verlegen Sie die Anschlusskabel, wie im Abschnitt „Montage der LED-Streifen“ beschrieben.

Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.

Technische Daten
Betriebsspannung................................................... 5 bis 6 V/DC
Stromaufnahme (bei 6 V/DC) ................................. 270 mA
Abmessungen LED-Streifen (L x B x H) ................ 120 x 8 x 2 mm
Kabellänge (Streifen zu Streifen)........................... 220 mm
Kabellänge (Anschlusskabel) ................................ 290 mm
Gewicht ................................................................... 20 g
1:10 LED-Unterbodenbeleuchtungs-Set
Best.-Nr. 23 80 22

Bestimmungsgemäße Verwendung
Das Produkt dient als Effektbeleuchtung für Modellfahrzeuge und ist speziell für die Baugröße 1:10
ausgelegt. Die LED-Unterbodenbeleuchtung wird durch die Empfängerstromversorgung betrieben
und ist anschlussfertig verlötet. Die LED-Streifen sind nach eigenem Ermessen beliebig teilbar.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthal-
tenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.

Lieferumfang
• 4 LED-Streifen mit je 4 LEDs, selbstklebend
• Bedienungsanleitung

Sicherheitshinweise
Achtung! Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden
übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• Das Produkt darf nicht feucht oder nass werden. Kurzschlussgefahr! Verlust von Gewährleistung/
Garantie!
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen
Instrumenten betrachten!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.

Anschluss der LED-Streifen
Die LED-Streifen sind nur für eine Betriebsspannung von 5 bis 6 V/DC ausgelegt. Bei
geringerer Spannung reduziert sich die Leuchtkraft. Bei höherer Spannung werden die
LEDs heiss und auf Dauer zerstört. Verlust von Gewährleistung/Garantie!
Die LED-Streifen werden an die Empfängerstromversorgung angeschlossen. Werden
hierfür Batterien oder Akkus verwendet, verkürzt sich deren Betriebsdauer durch den
zusätzlichen Strombedarf der LEDs.
Wird zur Versorgung der Empfangsanlage ein BEC-System verwendet (z.B. eines
Fahrtreglers), so wird dieses System als auch der Fahrakku ebenfalls durch den
Strombedarf der LEDs zusätzlich belastet. Beachten Sie in beiden Fällen, dass es zu
verkürzten Betriebszeiten kommt.
Außerdem verringert sich der maximal zur Servosteuerung verfügbare Strom des BEC-
Systems. Es ist auch möglich, dass das BEC-System durch die Last der Servos und den
zugeschalteten LED-Streifen überlastet wird. Beachten Sie hierzu die technischen
Daten der LED-Streifen und des von Ihnen verwendeten Fahrtreglers.
• Schließen Sie das Anschlusskabel der LEDs mit dem montierten Stecker an einen freien
Steckplatz des Empfängers an. Beachten Sie hierbei unbedingt die Polarität. Das rote Kabel ist
„+“ (Pluspol), das schwarze Kabel ist „-“ (Minuspol).
• Alternativ können Sie nach eigenem Ermessen die LED-Streifen an ein Schaltmodul (nicht im
Lieferumfang) anschließen und ferngesteuert ein- und ausschalten.

Montage der LED-Streifen
Für optimale optische Effekte empfehlen wir Ihnen, vor einer endgültigen Fixierung der
LED-Streifen die passende Position zu ermitteln und diese hierfür vorerst nur mit einem
transparenten Klebestreifen zu montieren.
Achten Sie bei der Auswahl der Montageorte darauf, dass im Betrieb kein Spritzwasser
oder Schmiermittel an die LED-Streifen gelangen kann. Auch dürfen die LED-Streifen
nicht mit Metallteilen oder anderen leitenden Bauteilen (z.B. Kohlefaser) in Berührung
kommen, da sonst Kurzschlussgefahr besteht.
Im Extremfall droht der Ausfall der gesamten Empfangsanlage. Verlust von Gewährlei-
stung/Garantie! Für Folgeschäden wird nicht gehaftet.
Die Montageorte für die LED-Streifen müssen so gewählt werden, dass im Falle eines
Unfalls (Überschlag o.ä.) diese nicht mechanisch beschädigt werden können.
Bedienungsanleitung
Version 01/12 

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung
vorbehalten.
© Copyright 2012 by Conrad Electronic SE. V1_0112_01

• In sequence, remove the protective foil from every LED strip and glue them to the intended,
previously cleaned installation sites (figure 1, item 1). The LEDs are lit downwards as shown in figure
1, item 2 when the PCD is installed with the “plus side” down.
Figure 1
• Place the cables so that they cannot get into rotating drive parts. Also observe that the vehicle’s
wheels will not touch the cables even when deflected.

Adjusting LED-Strips in Length
• The LED strips can be separated. One of the separation points is shown in figure 1, item 3. To
separate an LED-strip, cut it apart centrally at the desired separating point.
• Solder a suitable cable (not included) to the PCB connection points. Observe the polarity. The red
cable must be soldered to the “+” (plus pole) connection, the black cable to the “-” (minus pole)
connection of the PCB.
• Place the connection cables as described in the section “Installing the LED-Strips”.

Disposal
Dispose of the product according to the applicable statutory provisions at the end of its
service life.

Technical Data
Operating voltage .................................................... 5 to 6 V/DC
Power intake (at 6 V/DC) ......................................... 270 mA
LED-strip dimensions (L x W x H) ........................... 120 x 8 x 2 mm
Cable length (strip to strip) ...................................... 220 mm
Cable length (connection cable) ............................. 290 mm
Weight...................................................................... 20 g
1:10 LED Under-Floor Lighting Set
Item no. 23 80 22

Intended Use
The product serves as effect light for model vehicles and is specifically designed for the 1:10 size. The
LED under-floor light is operated by the receiver power supply and soldered ready for connection. The
LED strips can be separated as desired.
This product complies with the statutory national and European requirements. All company names and
product names are trademarks of their respective owners. All rights reserved.

Scope of Delivery
• 4 LED-strips with 4 LEDs each, self-adhesive
• Operating instructions

Safety Information
Attention! The guarantee/warranty will expire if damage is incurred resulting from
non-compliance with the operating instructions! We do not assume any liability for
consequential damage!
We do not assume any liability for damage to property or personal injury caused by
improper use or the failure to observe the safety instructions! In such cases the
warranty/guarantee will expire.
• The product must not become damp or wet. Danger of short-circuit! Loss of guarantee/warranty!
• This product is not a toy and not suitable for children.
• Attention, LED light: Never look into the LED beam! Never watch directly or with optical instruments!
• Do not leave packaging material unattended. It may become a dangerous toy for children.
• Handle the product with care; impacts, shock or fall even from low heights will damage it.

Connecting the LED Strips
The LED-strips are only designed for operating voltages of 5 to 6 V/DC. Lower voltages will
reduce luminescence. Higher voltages will heat up the LEDs and destroy them over time.
Loss of guarantee/warranty!
The LED-strips are connected to the receiver power supply. If batteries or rechargeable
batteries are used for this, their operating time reduces due to the additional power
requirement of the LEDs.
If a BEC system is used to supply the receiver system (e.g. via a speed controller), this
system, as well as the driving battery, is also subject to additional strain due to the LED
power demand. In either case, observe that the operating times will be reduced.
The maximum power of the BEC system available for servo control will also reduce. It is also
possible that the BEC system is overloaded by the load of the servos and the added LED-
strips. Observe the technical data of the LED-strips and the speed controller used by you.
• Connect the LED connection cable to a free receiver slot with the installed plug. Observe the polarity.
The red cable is “+” (plus pole), the black one “-” (minus pole).
• Alternatively, you may also connect the LED-strips to a switching module (not included in the delivery)
if you wish, and switch it on and off via the remote control.

Installing the LED-Strips
For best visual effects, we recommend that you find the match position before final
attachment of the LED-strips and to initially attach them with transparent adhesive tape
only.
When selecting the assembly sites, ensure that no splash water or lubricant can reach the
LED strips in operation. The LED-strips also must not come into contact with any other
conductive components (e.g. carbon fibre), since there is a danger of short-circuit
otherwise.
In extreme cases, the entire receiver system may fail. Loss of guarantee/warranty! No
liability is assumed for consequential damage.
The installation sites for the LED-strips must be picked so that they cannot be mechanically
damaged in case of accidents (vehicle turning over, etc.).
• Use suitable means to clean the installation site for the LED-strips thoroughly of dust, dirt or
lubricants. Carefully dry the cleaned places.

Operating instructions
Version 01/12 
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in
electronicdataprocessingsystemsrequire the priorwritten approval bythe editor. Reprinting,also in part,is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and
equipment reserved.
© Copyright 2012 by Conrad Electronic SE.

• Nettoyez minutieusement l’emplacement prévu pour le montage des bandes de DEL à l’aide de
moyensappropriésafind’éliminerlapoussière,les impuretésetles lubrifiants.Séchezsoigneusement
les emplacements nettoyés.
• Décollez progressivement le film protecteur de chaque bande de DEL puis collez les différentes
bandes aux emplacements prévus préalablement nettoyés (figure 1, n° 1). Comme indiqué sur la
figure 1, n° 2, les DEL éclairent vers le bas lorsque la platine est montée en veillant à ce que la « face
plus » pointe vers le bas.
Figure 1
• Posez les câbles en veillant à ce qu’ils ne puissent pas être happés par les pièces rotatives de
l’entraînement. Veillez également à que les roues du véhicule ne touchent pas les roues, même
lorsque les ressorts sont sous pression.

Adaptation de la longueur des bandes de DEL
• Les bandes de DEL peuvent être divisées. La figure 1, n° 3, montre l’un des emplacements de
division. Pour séparer une bande de DEL, découpez-la à l’emplacement souhaité à l’aide de ciseaux.
• Soudez un câble approprié (non fourni) aux points de jonction des platines. Respectez alors
impérativement la polarité. Le câble rouge doit être soudé sur le raccord « + » (pôle positif), le câble
noir sur le raccord « - » (pôle négatif) de la platine.
• Posez les câbles de raccordement de la manière indiquée dans la section « Montage des bandes
de DEL ».

Élimination
À la fin de sa durée de vie, éliminez le produit conformément aux dispositions légales en
vigueur.

Caractéristiques techniques
Tension de service .................................................. 5 à 6 V / CC
Consommation de courant (avec 6 V / CC) ............ 270 mA
Dimensions des bandes de DEL (L x l x h) ............. 120 x 8 x 2 mm
Longueur des câbles (entre les bandes) ................ 220 mm
Longueur du câble (câble de raccordement) .......... 290 mm
Poids ........................................................................ 20 g
Kit 1:10 d’éclairage à DEL pour dessous de caisse
N° de commande 23 80 22

Utilisation conforme
Le produit permet de générer des effets lumineux sur les modèles réduits de voiture et a spécialement
été conçu à l’échelle 1:10. L’éclairage à DEL pour dessous de caisse est alimenté par l’alimentation
électrique du récepteur. Ses raccords sont soudés et prêts à l’emploi. Les bandes de DEL peuvent être
divisées comme vous le souhaitez.
Ceproduitestconformeaux exigenceslégales,nationaleseteuropéennes.Touslesnomsd’entreprises
et appellations de produits contenus dans ce mode d’emploi sont des marques déposées des
propriétaires respectifs. Tous droits réservés.

Étendue de la livraison
• 4 bandes de DEL autocollantes comportant chacune 4 DEL
• Mode d’emploi

Consignes de sécurité
Attention ! Tout dommage résultant d’un non-respect du présent mode d’emploi
entraîne l’annulation de la garantie ! Nous déclinons toute responsabilité pour les
dommages consécutifs !
De même, nous n’assumons aucune responsabilité en cas de dommages matériels
oucorporelsrésultantd’uneutilisationdel’appareil non conforme aux spécifications
ou du non-respect des présentes consignes de sécurité ! De tels cas entraînent
l’annulation de la garantie.
• Le produit ne doit ni prendre l’humidité ni être mouillé. Risque de court-circuit ! Perte de la garantie !
• Le produit n’est pas un jouet, le tenir hors de portée des enfants.
• Attention, éclairage à DEL : ne jamais regarder dans le faisceau lumineux à DEL ! Ne jamais regarder
directement ou à l’aide d’instruments optiques dans le faisceau lumineux !
• Ne laissez pas le matériel d’emballage sans surveillance, il pourrait constituer un jouet dangereux
pour les enfants.
• Ce produit doit être manipulé avec précaution ; les coups, les chocs ou une chute, même d’une faible
hauteur, pourraient l’endommager.

Raccordement des bandes de DEL
Les bandes de DEL sont uniquement conçues pour une tension de service de 5 à 6 V / CC.
Si la tension est inférieure, l’intensité lumineuse s’en trouve réduite d’autant. Si la tension
est supérieure, les DEL chauffent et peuvent être détruites en cas de surchauffe prolongée.
Perte de la garantie !
Les bandes de DEL doivent être raccordées à l’alimentation électrique du récepteur. En
cas d’utilisation de piles ou de batteries, l’autonomie s’en trouve réduite d’autant en raison
de la consommation de courant supplémentaire des DEL.
En cas d’utilisation d’un système BEC pour l’alimentation de l’installation de réception
(par ex. un régulateur de vitesse), la consommation de courant supplémentaire des DEL
affecte également ce système ainsi que la batterie de conduite. Veuillez noter que
l’autonomie peut être réduite dans les deux cas.
Le courant maximal fourni par le système BEC à la servocommande est également réduit.
Il est également possible que la charge des servos et les bandes de DEL ajoutées
provoquent une surcharge du système BEC. À ce propos, observez les caractéristiques
techniques des bandes de DEL et de votre régulateur de vitesse.
• Branchez la fiche du câble de raccordement des DEL sur une prise libre du récepteur. Respectez
alors impérativement la polarité. Le câble rouge correspond au « + » (pôle positif), le câble noir au
« - » (pôle négatif).
• Si vous le souhaitez, vous pouvez également raccorder les bandes de DEL à un module de
commutation (non fourni) puis allumer et éteindre les bandes à l’aide d’une télécommande.

Montage des bandes de DEL
Pour des effets optiques optimaux, nous vous recommandons de déterminer la position
idéale des bandes de DEL et de d’abord les fixer à l’aide de ruban adhésif transparent avant
de les monter définitivement.
Lors du choix des emplacements pour le montage des bandes de DEL, assurez-vous que
ces emplacements ne puissent pas être éclaboussés (eau ou graisse). Les bandes de DEL
ne doivent pas non plus être au contact de pièces métalliques et autres composants
conducteurs (par ex. fibres de carbone). Il y a sinon danger de court-circuit.
Dans les cas extrêmes, l’installation de réception complète peut tomber en panne. Perte
de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs.
Les emplacements de montage des bandes de DEL doivent être choisis en veillant à ce
que ces dernières ne soient pas endommagées en cas d’accident (tonneaux et autres).

Notice d’emploi
Version 01/12 
Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm,
saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de
le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications
techniques et de l'équipement.
© Copyright 2012 by Conrad Electronic SE.

• Trek de beschermfolie van elke LED-strip af en kleef deze op de voorziene, voordien gereinigde
montageplaats (afbeelding 1, pos. 1). De LED’s stralen naar beneden, zoals getoond in afbeelding
1, pos. 2, wanneer de platine met de „plus-zijde“ naar beneden wordt gemonteerd.
Afbeelding 1
• Leg de kabels zodanigaan dat ze niet in roterende aandrijvingsonderdelen kunnen raken. Let daarbij
op dat de voertuigwielen zelfs in geveerde toestand de kabels niet raken.

LED-strips in de lengte aanpassen
• De LED-strips zijn opdeelbaar. Een van de opdeelplaatsen kunt u in afbeelding 1, pos. 3 zien. Om
een LED-strip op te delen, snijd u deze op de gewenste opdeelplaats met een schaar middendoor.
• Soldeer een geschikte kabel (niet inbegrepen) aan de verbindingsplaatsen van de platines. Let
hierbij absoluut op de polariteit. De rode kabel moet aan de aansluiting „+“ (pluspool), de zwarte kabel
aan de aansluiting „-“ (minpool) van de platine worden gesoldeerd.
• Leg de aansluitkabels, zoals beschreven in het hoofdstuk „Montage van de LED-strips“.

Afvoer
Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor
afvalverwerking inleveren.

Technische gegevens
Voedingsspanning ................................................... 5 tot 6 V/DC
Stroomopname (bij 6 V/DC) .................................... 270 mA
Afmetingen LED-strips (L x B x H) .......................... 120 x 8 x 2 mm
Kabellengte (strip tot strip) ...................................... 220 mm
Kabellengte (aansluitkabel) ..................................... 290 mm
Gewicht .................................................................... 20 g
1:10 LED-onderstelverlichtingsset
Bestelnr. 23 80 22

Voorgeschreven gebruik
Het product dient als effectverlichting voor modelvoertuigen en is in het bijzonder geschikt voor schaal
1:10. De LED-onderstelverlichting wordt door de ontvangerstroomtoevoer aangedreven en is
aansluitklaar gesoldeerd. De LED-strips zijn volgens uw afmetingen willekeurig opdeelbaar.
Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Alle vermelde
bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten
voorbehouden.

Leveringsomvang
• 4 LED-strips met telkens 4 LED’s, zelfklevend
• Gebruiksaanwijzing

Veiligheidsvoorschriften
Let op! Bij schade veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing,
vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet
aansprakelijk!
Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik
of het niet opvolgen van de veiligheidsaanwijzingen, aanvaarden wij geen
aansprakelijkheid! In zulke gevallen vervalt de garantie.
• Hetproductmagnietvochtigofnatworden.Kortsluitingsgevaar!Verliesvangarantie/aansprakelijkheid!
• Het product is geen speelgoed en is niet geschikt voor kinderen.
• Let op! LED licht: Niet in de LED-lichtstraal kijken! Niet rechtstreeks of met optische instrumenten
inkijken!
• U mag het verpakkingsmateriaal niet zomaar laten rondslingeren. Dit is gevaarlijk speelgoed voor
kinderen.
• Behandel het product voorzichtig. Door stoten, schokken of een val - zelfs van geringe hoogte - kan
het beschadigd raken.

Aansluiting van de LED-strips
De LED-strips zijn uitslutiend geschikt voor een bedrijfsspanning van 5 tot 6 V/DC. Bij een
lagere spanning vermindert de lichtkracht. Bij een hogere spanning worden de LED’s warm
en na een zekere tijd vernietigd. Verlies van garantie/aansprakelijkheid!
De LED-strips worden aan de ontvangerstroomtoevoer aangesloten. Als hiervoor batterijen
of accu’s worden gebruikt, verkort hun levensduur door het bijkomend stroomverbruik van
de LED’s.
Als voor de stroomtoevoer van het ontvangtoestel een BEC-systeem wordt gebruikt (vb.
een rijregelaar), dan wordt dit systeem en de rijaccu door het stroomverbruik van de LED’s
bijkomend belast. Neem in beide gevallen in acht dat het om kortere bedrijfstijden komt.
Bovendien vermindert de maximale voor de servosturing beschikbare stroom van het BEC-
systeem. Het is ook mogelijk dat het BEC-systeem door de belasting van de servo’s en de
aangesloten LED-strips wordt overbelast. Neem hiervoor de technische gegevens van de
LED-strips en van de door u gebruikte rijregelaar in acht.
• Sluit de aansluitkabel van de LED’s met de gemonteerde stekker aan een vrije stekker van de
ontvanger aan. Let hierbij absoluut op de polariteit. De rode kabel is „+“ (pluspool), de zwarte kabel
is „-“ (minpool).
• Anders kunt u volgens uw eigen opmetingen de LED-strips aan een schakelmodule (niet inbegrepen)
aansluiten en vanop afstand in- en uitschakelen.

Montage van de LED-strips
Voor optimale optische effecten raden wij u aan om voor u de LED-strips definitief fixeert,
de passende positie te bepalen en deze eerst enkel met doorzichtige kleefband te
monteren.
Let bij de keuze van de montageplaats op dat er tijdens het gebruik geen opspuitend water
of smeermiddel op de LED-strips kan raken. Ook mogen de LED-strips niet met metalen
onderdelen of andere geleidende onderdelen (vb. koolvezel) in contact komen aangezien
anders kortsluitingsgevaar bestaat.
In extreme gevallen dreigt het hele ontvangstapparaat uit te vallen. Verlies van garantie/
aansprakelijkheid! Wij zijn niet aansprakelijk voor vervolgschade.
De montageplaatsen voor de LED-strips moeten zodanig worden gekozen dat in geval van
een ongeval (overslag, etc.) deze niet mechanische kunnen worden beschadigd.
• Maak de montageplaats van de LED-strips met geschikte middelen grondig vrij van stof, vuil of
smeerstoffen. Door de gereinigde plaatsen zorgvuldig.

Gebruiksaanwijzing
Versie 01/12 
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie,
microverfilmingof de registratiein elektronische gegevensverwerkingsapparatuur,vereisen de schriftelijketoestemming
van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting
voorbehouden.
© Copyright 2012 by Conrad Electronic SE.
