Monacor UA-900 User manual

®
Vertrieb von JTS-Produkten — Distribution of JTS products
Bedienungsanleitung
Instruction Manual
Mode d’emploi
Manual de instrucciones
UA-900
Antennenverteiler
Antenna Splitter
Répartiteur d’antenne
Repartidor de antena

2
Bevor Sie einschalten …
Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von
JTS. Bitte lesen Sie diese Bedienungsanleitung vor dem
Betrieb gründlich durch. Nur so lernen Sie alle Funktions-
möglichkeiten kennen, vermeiden Fehlbedienungen und
schützen sich und Ihr Gerät vor eventuellen Schäden durch
unsachgemäßen Gebrauch. Heben Sie die Anleitung für ein
späteres Nachlesen auf.
Before switching on …
We wish you much pleasure with your new JTS unit. Please
read these operating instructions carefully prior to operating
the unit. Thus, you will get to know all functions of the unit,
operating errors will be prevented, and yourself and the unit
will be protected against any damage caused by improper
use. Please keep the operating instructions for later use.
DEUTSCH
ENGLISH
Avant toute installation …
Nous vous souhaitons beaucoup de plaisir à utiliser cet
appareil JTS. Lisez ce mode dʼemploi entièrement avant
toute utilisation. Uniquement ainsi, vous pourrez apprendre
lʼensemble des possibilités de fonctionnement de lʼappareil,
éviter toute manipulation erronée et vous protéger, ainsi que
lʼappareil, de dommages éventuels engendrés par une utili-
sation inadaptée. Conservez la notice pour pouvoir vous y
reporter ultérieurement.
FRANÇAIS
Antes de cualquier instalación ...
Le deseamos una buena utilización para su nuevo aparato
de JTS. Por favor, lea estas instrucciones de uso atenta-
mente antes de hacer funcionar el aparato. De esta manera
conocerá todas las funciones de la unidad, se prevendrán
errores de operación, usted y el aparato estarán protegidos
en contra de todo daño causado por un uso inadecuado. Por
favor, guarde las instrucciones para una futura utilización.
ESPAÑOL

3
POWER
UHF ANTENNA DISTRIBUTION SYSTEM
UA-900
230V~/
50 Hz /12 VA
T1 AL
12V CONNECT TO RECEIVER
ANT. A ANT. A OUTPUT
1 234
DC OUTPUT
12V CONNECT TO RECEIVER
DC OUTPUTANT. BANT. B OUTPUT
4 321
S/N T06/XXXXXX- 01
AF OUTPUT
UNBAL.
AF OUTPUT
BAL. ANT. 2 ANT. 1
12-18V‡
600mA
S/N T06/XXXXXX- 01
FREQUENCY RANGE 790- 814 MHz
AF OUTPUT
UNBAL.
AF OUTPUT
BAL. ANT. 2 ANT. 1
12-18V‡
600mA
S/N T06/XXXXXX- 01
FREQUENCY RANGE 790- 814 MHz
AF OUTPUT
UNBAL.
AF OUTPUT
BAL. ANT. 2 ANT. 1
12-18V‡
600mA
S/N T06/XXXXXX- 01
FREQUENCY RANGE 790- 814 MHz
AF OUTPUT
UNBAL.
AF OUTPUT
BAL. ANT. 2 ANT. 1
12-18V‡
600mA
S/N T06/XXXXXX- 01
FREQUENCY RANGE 790- 814 MHz
230V~/
50 Hz /12 VA
T1 AL
12V CONNECT TO RECEIVER
ANT. A ANT. A OUTPUT
1 234
DC OUTPUT
12V CONNECT TO RECEIVER
DC OUTPUTANT. BANT. B OUTPUT
4 321
S/N T06/XXXXXX- 01
UA-900
US-9001D
ANTENNA A IN ANTENNA B IN
US-9001D
US-9001D
US-9001D
ANTENNA B OUT 4
POWER SUPPLY
ANTENNA A
OUT 1
ANTENNA A
OUT 2
ANTENNA A
OUT 3
ANTENNA A
OUT 4
ANTENNA B OUT 3
ANTENNA B OUT 2
ANTENNA B OUT 1
POWER SUPPLY
POWER SUPPLY
POWER SUPPLY

67876


23 11

45 5

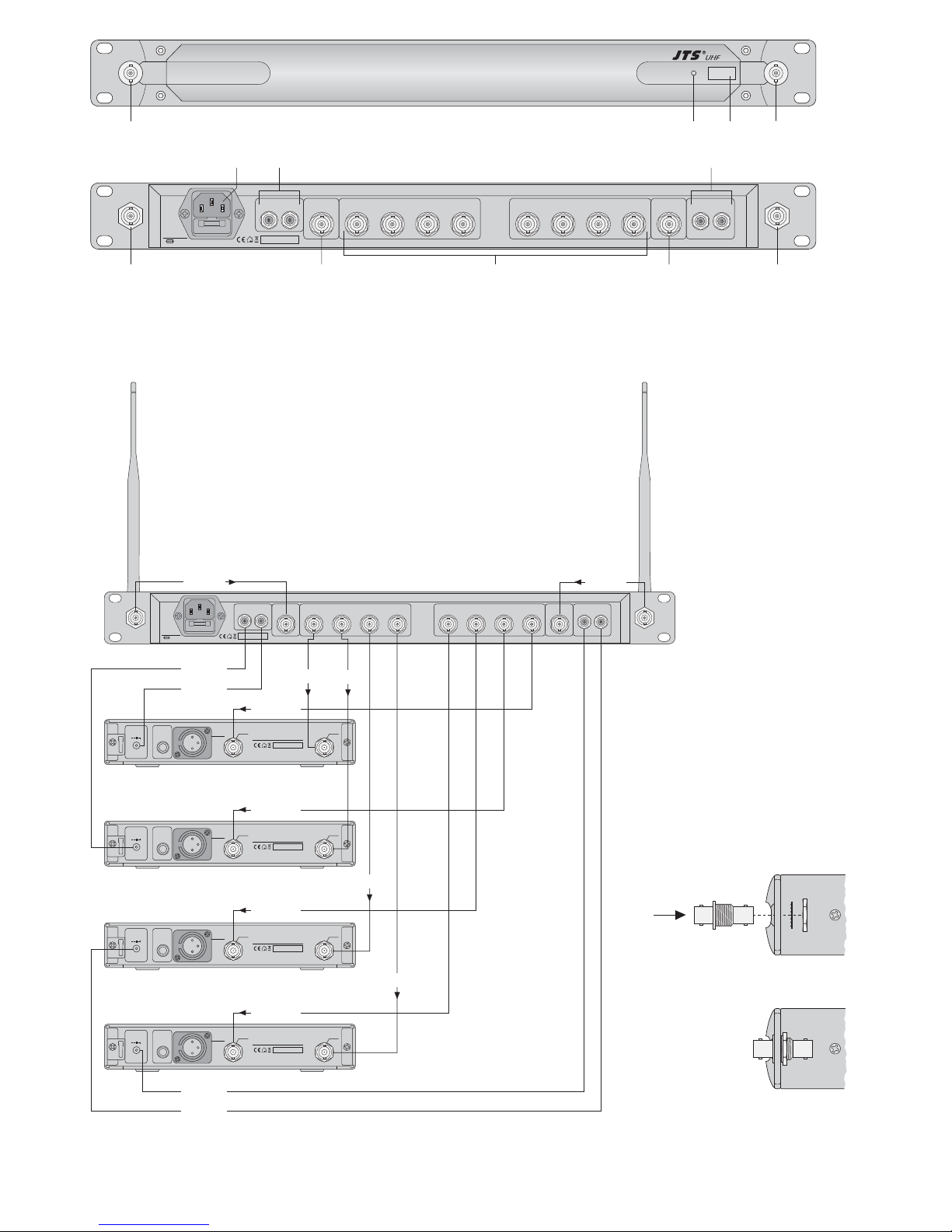

Bitte klappen Sie die Seite 3 heraus. Sie sehen
dann immer die beschriebenen Bedienelemente
und Anschlüsse.
1 Verwendungsmöglichkeiten
Der Antennenverteiler UA-900 ist für den Betrieb von
bis zu vier UHF-Empfängern US-... von JTS, die über
abnehmbare Antennen verfügen, vorgesehen. Er ver-
einfacht den Aufbau der Audio-Übertragungsanlage:
Von den Antennen die jedem Empfänger beiliegen (ein
Paar pro Empfänger) werden nur zwei zum Anschluss
an den Antennenverteiler benötigt, alle übrigen Anten-
nen sowie die Steckernetzgeräte der Empfänger sind
nicht erforderlich; die Empfänger erhalten die Anten-
nensignale und ihre Stromversorgung über den Ver-
teiler. Passende Anschlusskabel werden mitgeliefert.
Der Antennenverteiler kann auch in Verbindung mit
zwei als Zubehör von JTS erhältlichen Antennenver-
stärkern UB-900 genutzt werden. Er stellt über seine
Antenneneingänge die Stromversorgung für die Ver-
stärker bereit.
2 Hinweise für den sicheren Gebrauch
Dieses Gerät entspricht allen erforderlichen Richtlinien
der EU und ist deshalb mit gekennzeichnet.
Beachten Sie auch unbedingt die folgenden Punkte:
GDas Gerät ist nur zur Verwendung im Innenbereich
geeignet. Schützen Sie es vor Tropf- und Spritz-
wasser, hoher Luftfeuchtigkeit und Hitze (zulässiger
Einsatztemperaturbereich 0 – 40 °C).
GStellen Sie keine mit Flüssigkeit gefüllten Gefäße,
z. B. Trinkgläser, auf das Gerät.
GNehmen Sie das Gerät nicht in Betrieb bzw. ziehen
Sie sofort den Netzstecker aus der Steckdose:
1. wenn sichtbare Schäden am Gerät oder an der
Netzanschlussleitung vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem der Ver-
dacht auf einen Defekt besteht,
3. wenn Funktionsstörungen auftreten.
Lassen Sie das Gerät in jedem Fall in einer Fach-
werkstatt reparieren.
GZiehen Sie den Netzstecker nie am Kabel aus der
Steckdose, fassen Sie immer am Stecker an.
GVerwenden Sie für die Reinigung nur ein trockenes,
weiches Tuch, niemals Wasser oder Chemikalien.
GWird das Gerät zweckentfremdet, nicht richtig an-
geschlossen oder nicht fachgerecht repariert, kann
keine Haftung für daraus resultierende Sach- oder
Personenschäden und keine Garantie für das Gerät
übernommen werden.
3 Inbetriebnahme
Der Antennenverteiler kann frei aufgestellt oder in ein
Rack für Geräte mit einer Breite von 482 mm (19") ein-
gesetzt werden. Für den Rackeinbau wird 1 HE (Hö-
heneinheit) = 44,5 mm benötigt.
Für die Antennenmontage an der Front die zwei
beiliegenden BNC-Doppelbuchsen durch jeweils das
linke und das rechte Montageloch der Frontplatte
stecken und festschrauben →siehe Abb. 4.
1) Die Kleinspannungsbuchsen DC OUTPUT (5) mit
den Stromversorgungsbuchsen der Empfänger
verbinden.
2) Das Antennenpaar von einem der Empfänger bzw.
zwei Antennenverstärker UB-900 mit ihren aufge-
steckten Antennen an die Antenneneingänge des
Verteilers anschließen:
– entweder an die beiden Buchsen (1) auf der
Gerätevorderseite; in diesem Fall die rückseiti-
gen Buchsen (6) mit den Buchsen ANT. A und
ANT. B (7) verbinden (wie in Abb. 3 zu sehen)
– oder direkt an die beiden Buchsen ANT. A und
ANT. B (7) auf der Geräterückseite
3) Die beiden Antenneneingänge an jedem Empfän-
ger jeweils mit einem Antennenausgang ANT. A
OUTPUT und dem entsprechenden Antennen-
ausgang ANT. B OUTPUT (8) verbinden →siehe
Abb. 3.
4) Zum Schluss das beiliegende Netzkabel an die
Netzbuchse (4) anschließen und den Netzstecker
des Kabels in eine Steckdose (230 V~/50 Hz) ste-
cken.
5) Zum Ein-/Ausschalten des Antennenverteilers die
Taste POWER (3) drücken. Bei eingeschaltetem
Gerät leuchtet die Betriebsanzeige (2).
Wird das Gerät längere Zeit nicht benötigt, sollte
der Netzstecker aus der Steckdose gezogen wer-
den. Anderenfalls wird auch bei ausgeschaltetem
Gerät stets ein geringer Strom verbraucht.
4 Technische Daten
Frequenzbereich: . . . . . . . 790 – 814 MHz
Stromversorgung: . . . . . . . 230 V~/50 Hz/12 VA
Antennenanschlüsse: . . . . BNC-Buchsen
Abmessungen (B ×H ×T): 482 ×46 ×260 mm, 1 HE
Gewicht: . . . . . . . . . . . . . . 2,2 kg
Änderungen vorbehalten.
Soll das Gerät endgültig aus dem Betrieb
genommen werden, übergeben Sie es zur
umweltgerechten Entsorgung einem örtlichen
Recyclingbetrieb.
WARNUNG Das Gerät wird mit lebensgefährlicher
Netzspannung (230 V~) versorgt. Neh-
men Sie deshalb nie selbst Eingriffe
am Gerät vor. Durch unsachgemäßes
Vorgehen besteht die Gefahr eines
elektrischen Schlages.
Please unfold page 3. Then you can always see the
operating elements and connections described.
1 Applications
The antenna splitter UA-900 is designed for operating
up to four UHF receivers US-... from JTS equipped
with detachable antennas; it will make it easier to set
up the audio transmission system: Only two of the
antennas supplied with each receiver (one pair for
each receiver) are required for connection to the
antenna splitter; all other antennas and the plug-in
power supply units of the receivers are not required.
The receivers are provided with the antenna signals
and with power via the splitter. Matching connection
cables are supplied.
The antenna splitter can also be used in connection
with two antenna amplifiers UB-900 available as
accessories from JTS. Via its antenna inputs, it sup-
plies power to the amplifiers.
2 Safety Notes
This unit corresponds to all required directives of the
EU and is therefore marked with .
Please observe the following items in any case:
GThe unit is suitable for indoor use only. Protect it
against dripping water and splash water, high air
humidity, and heat (admissible ambient temperature
range 0 – 40 °C).
GDo not place any vessel filled with liquid on the unit,
e. g. a drinking glass.
GDo not operate the unit or immediately disconnect
the plug from the mains socket
1. if there is visible damage to the unit or to the
mains cable,
2. if a defect might have occurred after the unit was
dropped or suffered a similar accident,
3. if malfunctions occur.
In any case the unit must be repaired by skilled per-
sonnel.
GNever pull the mains cable for disconnecting the
mains plug from the socket, always seize the plug.
GFor cleaning only use a dry, soft cloth; never use
chemicals or water.
GNo guarantee claims for the unit and no liability for
any resulting personal damage or material damage
will be accepted if the unit is used for other purposes
than originally intended, if it is not correctly con-
nected, or not repaired in an expert way.
GImportant for U. K. Customers!
The wires in this mains lead are coloured in accord-
ance with the following code:
green/yellow = earth, blue = neutral, brown = live.
As the colours of the wires in the mains lead of this
appliance may not correspond with the coloured
markings identifying the terminals in your plug, pro-
ceed as follows:
1. The wire which is coloured green and yellow must
be connected to the terminal in the plug which is
marked with the letter E or by the earth symbol
, or coloured green or green and yellow.
2. The wire which is coloured blue must be con-
nected to the terminal which is marked with the
letter N or coloured black.
3. The wire which is coloured brown must be con-
nected to the terminal which is marked with the
letter L or coloured red.
Warning
- This appliance must be earthed.
3 Operation
The antenna splitter can be placed as desired or in-
stalled into a rack for units of a width of 482 mm (19").
For rack installation, 1 RS (rack space) = 44.5 mm is
required.
For mounting the antennas at the front, insert the
two supplied BNC double jacks through the corre-
sponding left and right mounting holes of the front
panel and screw them on →see fig. 4.
1) Connect the low voltage jacks DC OUTPUT (5) to
the power supply jacks of the receivers.
2) Connect the antenna pair of one of the receivers or
two antenna amplifiers UB-900, with their antennas
attached, to the antenna inputs of the splitter:
– either to the two jacks (1) at the front of the unit;
in this case, connect the rear jacks (6) to the
jacks ANT. A and ANT. B (7) [see fig. 3].
– or directly to the two jacks ANT. A and ANT. B (7)
at the rear side of the unit
3) Connect the two antenna inputs on each receiver
respectively to an antenna output ANT. A OUTPUT
and the corresponding antenna output ANT. B
OUTPUT (8) →see fig. 3.
4) Finally connect the supplied mains cable to the
mains jack (4) and the mains plug of the cable to a
socket (230 V~/50 Hz).
5) To switch the antenna splitter on or off, press the
button POWER (3). With the unit switched on, the
power LED (2) lights up.
If the unit is not used for a longer period, dis-
connect the mains plug from the socket; otherwise,
there will be a low power consumption even with
the unit switched off.
4 Specifications
Frequency range: . . . . . . . 790 – 814 MHz
Power supply: . . . . . . . . . . 230 V~/50 Hz/12 VA
Antenna connections: . . . . BNC jacks
Dimensions (W ×H ×D): . 482 ×46 ×260 mm, 1 RS
Weight: . . . . . . . . . . . . . . . 2.2 kg
Subject to technical modification.
If the unit is to be put out of operation defini-
tively, take it to a local recycling plant for a dis-
posal which is not harmful to the environment.
WARNING The unit is supplied with hazardous
mains voltage (230 V~). Leave servic-
ing to skilled personnel only. Inexpert
handling may cause an electric shock
hazard.
4
ENGLISH
Diese Bedienungsanleitung ist urheberrechtlich für
MONACOR
®
INTERNATIONAL GmbH & Co. KG ge-
schützt. Eine Reproduktion für eigene kommerzielle
Zwecke – auch auszugsweise – ist untersagt.
All rights reserved by MONACOR
®
INTERNATIONAL
GmbH & Co. KG. No part of this instruction manual may
be reproduced in any form or by any means for any com-
mercial use.
DEUTSCH

Ouvrez le présent livret page 3 de manière à visua-
liser les éléments et branchements
1 Possibilités dʼutilisation
Le répartiteur dʼantenne UA-900 est conçu pour le fonc-
tionnement de quatre récepteurs UHF maximum US-...
de JTS équipés dʼantennes démontables. Il facilite le
montage du système de transmission audio: seules
deux parmi les antennes fournies avec chaque récep-
teur (une paire par récepteur) sont nécessaires pour
brancher au répartiteur dʼantenne, toutes les autres
antennes et les alimentations secteur des récepteurs
ne sont pas nécessaires ; les récepteurs reçoivent les
signaux dʼantenne et leur alimentation via le réparti-
teur. Les cordons de liaison sont livrés.
Le répartiteur dʼantenne peut également être uti-
lisé, combiné à deux amplificateurs dʼantenne UB-900
de marque JTS, disponibles en option. Il met à dispo-
sition via ses entrées dʼantenne lʼalimentation pour les
amplificateurs.
2 Conseils dʼutilisation et de sécurité
Lʼappareil répond à toutes les directives nécessaires
de lʼUnion européenne et porte donc le symbole .
Respectez scrupuleusement les points suivants :
GLʼappareil nʼest conçu que pour une utilisation en
intérieur. Protégez-le de tout type de projections
dʼeau, des éclaboussures, dʼune humidité élevée de
lʼair et de la chaleur (plage de température de fonc-
tionnement autorisée : 0 – 40 °C).
GEn aucun cas, vous ne devez poser dʼobjet conte-
nant du liquide ou un verre sur lʼappareil.
GNe faites pas fonctionner lʼappareil et débranchez-le
immédiatement lorsque :
1. le cordon secteur ou lʼappareil présente des dom-
mages.
2. après une chute ou accident similaire..., lʼappareil
peut présenter un défaut.
3. des dysfonctionnements apparaissent.
Dans tous les cas, faites appel à un technicien spé-
cialisé pour effectuer les réparations.
GNe débranchez jamais lʼappareil en tirant sur le cor-
don secteur, tenez-le toujours par la fiche.
GPour nettoyer lʼappareil, utilisez uniquement un chif-
fon sec et doux, en aucun cas de produit chimique
ou dʼeau.
GNous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels résultants si lʼappareil
est utilisé dans un but autre que celui pour lequel il a
été conçu, sʼil nʼest pas correctement branché ou
réparé par un technicien habilité ; en outre, la garan-
tie deviendrait caduque.
3 Fonctionnement
Le répartiteur dʼantenne peut être posé librement ou
placé dans un rack prévu pour appareils dʼune largeur
de 482 mm (19"). Pour une installation en rack, une
unité (1 U) = 44,5 mm est nécessaire.
Pour le montage des antennes sur la face avant,
insérez les deux prises doubles BNC dans respective-
ment le trou de montage gauche et le trou de montage
droit de la face avant et vissez, voir schéma 4.
1) Reliez les prises basse tension DC OUTPUT (5)
aux prises dʼalimentation des récepteurs.
2) Reliez la paire dʼantennes dʼun des récepteurs ou
deux amplificateurs dʼantenne UB-900, avec leurs
antennes placées, aux entrées dʼantenne du répar-
titeur :
– soit aux deux prises (1) sur la face avant ; dans
ce cas, reliez les prises de la face arrière (6) aux
prises ANT. A et ANT. B (7) [voir schéma 3].
– soit directement aux deux prises ANT. A et
ANT. B (7) sur la face arrière de lʼappareil.
3) Reliez les deux entrées dʼantenne sur chaque
récepteur respectivement à une sortie dʼantenne
ANT. A OUTPUT et à la sortie dʼantenne correspon-
dante ANT. B OUTPUT (8) – voir schéma 3.
4) Pour finir, reliez le cordon secteur livré à la prise
secteur (4) et reliez la fiche secteur du cordon à une
prise secteur 230 V~/50 Hz.
5) Pour allumer/éteindre le répartiteur dʼantenne,
enfoncez la touche POWER (3). Lorsque lʼappareil
est allumé, le témoin de fonctionnement (2) brille.
En cas de non utilisation prolongée, débranchez
le cordon secteur de la prise car même éteint, lʼap-
pareil a une faible consommation.
4 Caractéristiques techniques
Bande passante : . . . . . . . 790 – 814 MHz
Alimentation : . . . . . . . . . . 230 V~/50 Hz/12 VA
Connexions antenne : . . . . prises BNC
Dimensions (L ×H × P) : . . 482 ×46 ×260 mm, 1 U
Poids : . . . . . . . . . . . . . . . . 2,2 kg
Tout droit de modification réservé.
Lorsque lʼappareil est définitivement retiré du
service, vous devez le déposer dans une
usine de recyclage de proximité pour contri-
buer à son élimination non polluante.
AVERTISSEMENT Lʼappareil est alimenté par une
tension 230 V~, dangereuse.
Ne touchez jamais lʼintérieur de
lʼappareil car vous pourriez
subir une décharge électrique
dangereuse.
Por favor, despliegue la página 3, de este modo
usted podrá ver los elementos operativos y las
conexiones.
1 Aplicaciones
El repartidor de antena UA-900 se diseña para fun-
cionar hasta cuatro receptores UHF de los modelos
US-… de JTS equipados de las antenas desmonta-
bles; será más fácil instalar el sistema audio de trans-
misión: Solamente se necesitan dos de las antenas
entregadas con cada receptor (un par para cada
receptor) para la conexión al repartidor de antena; el
resto de las antenas y las unidades de alimentación de
los receptores no son necesarias. Los receptores se
aprovisionan de las señales de antena y de la ali-
mentación vía el repartidor de antena. Se entrega con
los cables de conexión.
El repartidor de antena también se puede usar co-
nectándolo a dos amplificadores de antena UB-900
disponibles como accesorios de JTS. Mediante sus
entradas de antena, suministra potencia a los amplifi-
cadores.
2 Notas de seguridad
Esta unidad corresponde a todas las Directivas reque-
ridas por la UE y por ello está marcada con .
Por favor, fíjese en los puntos siguientes en cualquier
caso:
GLa unidad sólo está indicada para un uso en interior.
Protéjala de goteos y salpicaduras de agua, de la
humedad elevada del aire y del calor (gama de tem-
peratura ambiente admisible: 0 – 40 °C).
GNo coloque ningún recipiente con líquido sobre la
unidad, p. ej. un vaso de bebida.
GNo utilice la unidad o desconecte inmediatamente el
enchufe de la toma de red
1. en caso de daño visible en la unidad o en el cable
de red,
2. si ha ocurrido un defecto después de que la
unidad haya sufrido una caída o un accidente
similar,
3. si ocurren disfunciones.
En cualquier caso la unidad sólo debe ser reparada
por personal especializado.
GNo tire nunca del cable de red para desconectar el
enchufe de red de la toma, tire siempre del enchufe.
GPara limpiar use sólo un paño seco y suave, no uti-
lice agua o productos químicos.
GNo se asumirá ninguna garantía para la unidad y no
se aceptará ninguna responsabilidad en caso de
daños personales o patrimoniales causados si la
unidad se usa para otros fines distintos a los ori-
ginalmente concebidos, si no se conecta correcta-
mente, o si no se repara de manera experta.
3 Funcionamiento
El repartidor de antena se puede colocar como se de-
see o instalarlo en un rack para unidades de anchura
de 482 mm (19"). Para la instalación rack se necesita
1 RS (espacio rack) = 44,5 mm.
Para montar las antenas en el frontal, inserte los
dos jacks dobles BNC entregados a través de los agu-
jeros de montaje izquierdo y derecho correspondien-
tes del panel frontal y atornillarlos →vea la figura 4.
1) Conecte los jacks de bajo voltaje DC OUTPUT (5)
a los jacks de alimentación de los receptores.
2) Conecte la pareja de antenas de uno de los recep-
tores o dos amplificadores de antena UB-900, con
sus antenas unidas, a las entradas de antena del
repartidor:
– o bien a los dos jacks (1) en el frontal de la uni-
dad; en ese caso, conecte los jacks traseros (6)
a los jacks ANT. A y ANT. B (7) [vea la figura 3].
– o directamente a los dos jacks ANT. A y ANT. B
(7) en la parte trasera de la unidad
3) Conecte las dos entradas de antena en cada
receptor respectivamente a una salida de antena
ANT. A OUTPUT y la salida de antena correspon-
diente ANT. B OUTPUT (8) →vea la figura 3.
4) Finalmente, conecte el cable de red al jack de red
(4) y el enchufe de red del cable a una toma
(230 V~ /50 Hz).
5) Para encender o apagar el repartidor de antena,
presione el botón POWER (3). Con la unidad
encendida se enciende el LED de encendido (2).
Si no se va a usar la unidad durante un largo
periodo de tiempo, se recomienda desconectar el
enchufe de red de la toma de red. De otro modo,
incluso con la unidad apagada, siempre habrá un
pequeño consumo.
4 Características técnicas
Gama de frecuencia: . . . . . 790 – 814 MHz
Alimentación: . . . . . . . . . . . 230 V~/50 Hz/12 VA
Conexiones de antena: . . . jacks BNC
Dimensiones (B ×H ×P): . 482 ×46 ×260 mm, 1 RS
Peso: . . . . . . . . . . . . . . . . . 2,2 kg
Sujeto a modificaciones técnicas.
Si la unidad debe ser retirada del funciona-
miento definitivamente, llévela a un centro de
reciclaje local para su disposición no contami-
nante para el medio ambiente.
ADVERTENCIA La unidad se alimenta con un vol-
taje de red peligroso (230 V~). Deje
el mantenimiento sólo en manos de
personal especializado. Una mani-
pulación inexperta puede causar un
riesgo de shock eléctrico.
5
FRANÇAIS
ESPAÑOL
Notice d'utilisation protégée par le copyright de
MONACOR
®
INTERNATIONAL GmbH & Co. KG. Toute
reproduction même partielle à des fins commerciales
est interdite.
Manual de instrucciones protegido por el copyright de
MONACOR
®
INTERNATIONAL GmbH & Co. KG. Toda
reproducción incluida parcial con fines comerciales está
prohibida.

Copyright©by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. A-0632.99.03.01.2008
www.jts-germany.de
